中频电炉是一种利用高频电流产生的磁场来加热工件的设备。
其工作原理包括以下几个关键步骤：
1. 电源供电：中频电炉需要接入三相交流电源，通常为
380V/50Hz的电源。
2. 变压器：电源电压首先通过变压器升压到较高的电压，一般为1000V以上，以满足电炉的工作要求。
3. 变频器：升压后的电压经过变频器变换成高频电流。
变频器可以调节输出的频率和幅值，以满足对物件加热的要求。
4. 线圈和感应磁场：高频电流通过线圈流过，产生一个交变的磁场。
磁场不仅存在于线圈周围，还能穿透到工件中。
5. 工件加热：当工件进入感应磁场中时，由于感应磁场的存在，工件内部会产生涡流。
涡流在工件内部产生能量损耗，使其温度升高。
同时，通过自动补偿系统可以调节炉温和工件温度。
6. 工件冷却：加热完成后，需要进行冷却处理，使工件温度降低到合适的温度范围。
综上所述，中频电炉通过高频电流和感应磁场的作用，使工件得以加热，实现了工件的加热炉控制。
中频炉作业指导书
中频炉作业指导书中频炉作业指导书（一）一、引言中频炉是一种高效率的加热设备，广泛应用于金属加热、熔化和热处理等领域。
本指导书将为你提供关于中频炉作业的详细指导，帮助你正确使用中频炉，确保作业的安全和高效。
二、中频炉的基本原理中频炉的工作原理是利用电磁感应效应进行传热。
通过将电能转换成磁能，使金属工件在电磁感应的作用下发生加热。
中频炉的主要组成部分包括感应线圈、电源、水冷系统和控制系统。
三、中频炉的操作程序1. 准备工作：确认中频炉的电源和冷却系统工作正常，确保周围环境畅通无阻，检查工作区域的安全设施是否完好。
2. 切断电源：在进行任何维护和操作之前，必须先切断中频炉的电源，避免触电和其他安全事故的发生。
3. 上料操作：将待熔炼的金属工件逐一放入中频炉，避免与感应线圈发生碰撞。
上料时应注意金属工件的重量和大小，避免超负荷操作。
4. 中频炉启动：按照设备说明书的要求，启动中频炉。
在启动过程中，应注意观察电源指示灯和仪表的正常工作状态，确保设备工作正常。
5. 控制温度：根据熔炼金属的要求，通过调节电源的输出功率和工作时间，控制中频炉的温度。
注意避免过度加热或失控的情况发生。
6. 熔炼完成：熔炼结束后，关闭中频炉的电源和冷却系统。
等待炉内温度下降后，才可开启炉门，取出熔炼好的金属工件。
四、中频炉的安全注意事项1. 口罩和护目镜：在操作中频炉时，务必佩戴口罩和护目镜，以保护眼睛和呼吸系统免受烟尘和金属飞溅的伤害。
2. 防护服和手套：操作者应穿戴防护服和耐高温手套，以防止皮肤被高温金属烫伤。
3. 环境通风：中频炉操作产生的烟尘和有害气体必须保证室内通风良好，防止中毒和爆炸的发生。
4. 维护保养：定期检查和维护中频炉的电源和水冷系统，确保设备处于良好的工作状态。
五、常见故障和处理方法1. 设备无法启动：检查电源是否正常通电，排查控制系统是否出现故障。
2. 温度失控：检查电源功率调节是否失效，及时调整电源输出功率，或关闭电源紧急停机。
中频炉技术

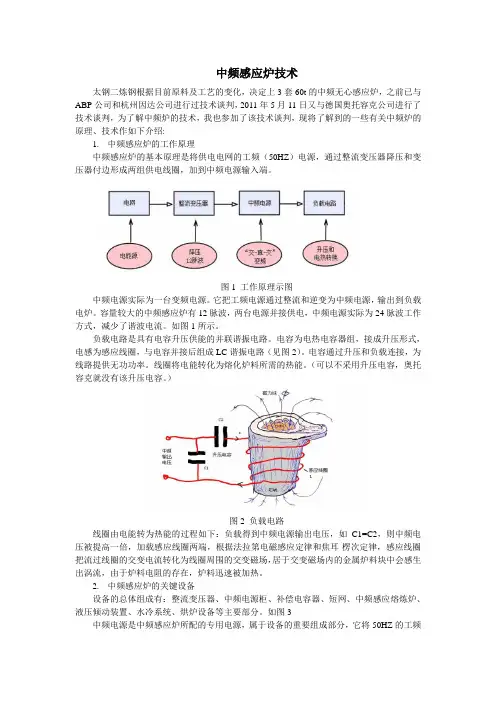

中频感应炉技术太钢二炼钢根据目前原料及工艺的变化，决定上3套60t的中频无心感应炉，之前已与ABP公司和杭州因达公司进行过技术谈判，2011年5月11日又与德国奥托容克公司进行了技术谈判，为了解中频炉的技术，我也参加了该技术谈判，现将了解到的一些有关中频炉的原理、技术作如下介绍:1.中频感应炉的工作原理中频感应炉的基本原理是将供电电网的工频（50HZ）电源，通过整流变压器降压和变压器付边形成两组供电线圈，加到中频电源输入端。
图1 工作原理示图中频电源实际为一台变频电源。
它把工频电源通过整流和逆变为中频电源，输出到负载电炉。
容量较大的中频感应炉有12脉波，两台电源并接供电，中频电源实际为24脉波工作方式，减少了谐波电流。
如图1所示。
负载电路是具有电容升压供能的并联谐振电路。
电容为电热电容器组，接成升压形式，电感为感应线圈，与电容并接后组成LC谐振电路（见图2）。
电容通过升压和负载连接，为线路提供无功功率。
线圈将电能转化为熔化炉料所需的热能。
（可以不采用升压电容，奥托容克就没有该升压电容。
）图2 负载电路线圈由电能转为热能的过程如下：负载得到中频电源输出电压，如C1=C2，则中频电压被提高一倍，加载感应线圈两端，根据法拉第电磁感应定律和焦耳-楞次定律，感应线圈把流过线圈的交变电流转化为线圈周围的交变磁场，居于交变磁场内的金属炉料块中会感生出涡流，由于炉料电阻的存在，炉料迅速被加热。
2.中频感应炉的关键设备设备的总体组成有：整流变压器、中频电源柜、补偿电容器、短网、中频感应熔炼炉、液压倾动装置、水冷系统、烘炉设备等主要部分。
如图3中频电源是中频感应炉所配的专用电源，属于设备的重要组成部分，它将50HZ的工频电源通过“交流-直流-交流”变频过程转化为中频电源，供给中频感应炉负载，如图4。
考虑到目前的电力电子技术，中频电源容量不宜超过25MW。
感应炉本体主要包括炉体、固定架、倾动油缸、水冷电缆、耐火胶泥、主回路铜牌、磁轭、炉盖等，如图5。
中频电炉原理及维修
中频电炉原理及维修中频电炉是一种通过电磁感应原理加热的设备，主要由电源系统、电磁腔体、感应线圈和工作台组成。
它主要适用于金属材料的加热处理，如熔化、铸造、锻造等工艺。
中频电炉的工作原理是通过电源系统提供交流电源，经过整流、滤波、逆变等处理，将低频电能转化为中频电能。
中频电能由感应线圈产生的磁场感应到工作台上的金属物体，将电能转化为热能，使金属物体升温。
中频电炉的主要构造是电磁腔体和感应线圈。
电磁腔体是一个密闭的空间，用于容纳感应线圈和工作台，防止能量散失。
感应线圈是中频电炉的核心组件，它由铜管绕成，并与电源系统相连。
当电源系统提供交流电源时，感应线圈中产生的磁场感应到工作台上的金属物体，从而产生涡流，将电能转化为热能，使金属物体加热。
中频电炉的维修主要包括以下几个方面：1. 电源系统维修：电源系统是中频电炉的关键部件，若出现故障需要进行维修。
常见的故障包括电源供电异常、整流电路损坏等。
维修时需要检查电源的电压、电流以及整流电路的元件，如二极管、电容等，以确定故障原因并进行修复。
2. 感应线圈维修：感应线圈是中频电炉中的重要部件，若线圈出现断线、短路等情况都需要进行维修。
维修时需要首先检查线圈的连接情况，重新焊接断开的线路，修复短路情况。
同时，还需要检查线圈的绝缘情况，如有损坏需要及时更换。
3. 工作台维修：工作台是中频电炉接触金属物体的部位，如果工作台出现变形、损坏等情况都需要进行维修。
维修时需要对工作台进行检查，如有变形需要修复，如有损坏需要更换。
同时，还需要保证工作台的平整度和表面光洁度，以提高加热效果。
4. 温度控制系统维修：温度控制系统是中频电炉中的重要部件，用于控制加热温度。
如果温度控制系统出现故障，加热温度可能无法达到要求。
维修时需要检查温度控制仪表的连接情况，并根据需要进行调整或更换。
综上所述，中频电炉通过电磁感应原理将电能转化为热能，实现金属材料的加热处理。
维修中频电炉需要对电源系统、感应线圈、工作台和温度控制系统等进行检查和修复，以保证设备的正常工作和加热效果。
中频电炉原理
中频电炉原理
中频电炉是一种常见的工业加热设备，它采用了电磁感应原理实现材料加热。
它的工作原理如下：
1. 电磁感应原理
中频电炉利用电磁感应现象实现加热。
当通过中频电炉的线圈通电时，会在线圈周围产生一个强大的交变磁场。
当导体（如金属块）置于该磁场中时，导体内部的自由电子受到磁场的作用而产生运动，从而导致导体发热。
2. 电磁感应加热
中频电炉中的线圈通电后，产生的交变磁场能够穿透金属块并进一步感应导体内部的电流。
这种感应电流称为涡流，它主要集中在导体表面附近。
由于涡流通过导体时会受到电阻的阻碍，导致导体发热。
3. 热效应
当导体表面的涡流通过电阻时，会产生热量。
这是因为电流通过电阻时会发生能量损耗，转化为热能。
导体表面的热量会向内部传导，导致整个导体加热。
4. 加热效果
中频电炉的加热效果取决于多个因素。
首先是导体的材料和形状，这会影响涡流的分布和电阻。
其次是线圈的电流频率和强度，这会影响磁场的强度和导体内部涡流的大小。
最后是导体与炉体的接触情况，这会影响热量的传导和损失。
中频电炉的工作原理基于电磁感应，通过涡流的产生和热效应来实现材料的加热。
它具有加热速度快、效率高、温度均匀等优点，被广泛应用于钢铁、有色金属、机械制造等行业的熔炼、铸造和加热过程中。
总结起来，中频电炉是利用电磁感应原理实现加热的设备。
通过线圈产生的交变磁场感应导体内部的涡流，导致导体发热。
这种加热方式具有快速、高效、均匀的特点，被广泛应用于工业生产中。

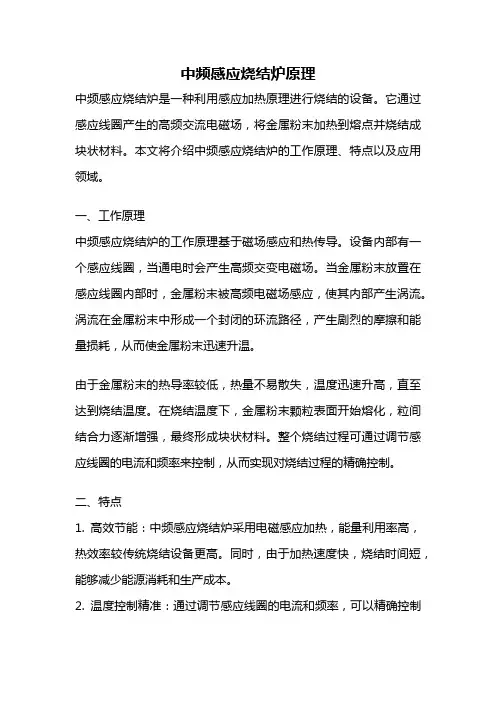

中频感应烧结炉原理
中频感应烧结炉原理中频感应烧结炉是一种利用感应加热原理进行烧结的设备。
它通过感应线圈产生的高频交流电磁场，将金属粉末加热到熔点并烧结成块状材料。
本文将介绍中频感应烧结炉的工作原理、特点以及应用领域。
一、工作原理中频感应烧结炉的工作原理基于磁场感应和热传导。
设备内部有一个感应线圈，当通电时会产生高频交变电磁场。
当金属粉末放置在感应线圈内部时，金属粉末被高频电磁场感应，使其内部产生涡流。
涡流在金属粉末中形成一个封闭的环流路径，产生剧烈的摩擦和能量损耗，从而使金属粉末迅速升温。
由于金属粉末的热导率较低，热量不易散失，温度迅速升高，直至达到烧结温度。
在烧结温度下，金属粉末颗粒表面开始熔化，粒间结合力逐渐增强，最终形成块状材料。
整个烧结过程可通过调节感应线圈的电流和频率来控制，从而实现对烧结过程的精确控制。
二、特点1. 高效节能：中频感应烧结炉采用电磁感应加热，能量利用率高，热效率较传统烧结设备更高。
同时，由于加热速度快，烧结时间短，能够减少能源消耗和生产成本。
2. 温度控制精准：通过调节感应线圈的电流和频率，可以精确控制烧结温度，实现对烧结过程的精细控制，确保产品质量的稳定性和一致性。
3. 无污染环保：中频感应烧结炉不需要燃料，不产生废气、废水和固体废物，符合环保要求，有利于企业实现绿色生产。
4. 自动化程度高：中频感应烧结炉可以与计算机控制系统联动，实现自动化生产。
操作简便，减少了人工操作，提高了生产效率。
三、应用领域中频感应烧结炉广泛应用于金属材料的烧结加工，特别适用于粉末冶金行业。
其主要应用领域包括：1. 硬质合金：中频感应烧结炉可用于硬质合金的烧结制备，如切削工具、矿山工具等。
2. 陶瓷材料：中频感应烧结炉可以烧结陶瓷材料，如氧化铝、氧化锆等。
3. 磁性材料：中频感应烧结炉可以用于烧结磁性材料，如铁氧体材料等。
4. 稀土永磁材料：中频感应烧结炉可以制备稀土永磁材料，如钕铁硼磁体等。
5. 金属粉末冶金制品：中频感应烧结炉可以用于制备各种金属粉末冶金制品，如不锈钢制品、铜制品等。
中频炉工作原理
中频炉工作原理中频炉是一种常见的工业加热设备，主要用于金属材料的加热和熔化。
它采用了中频感应加热技术，通过电磁感应原理将电能转化为热能，实现对金属材料的快速加热。
中频炉工作原理复杂且精密，下面将详细介绍中频炉的工作原理。
1. 电源系统中频炉的电源系统主要由三相交流电源、中频电源和电容器组成。
三相交流电源将市电电能转化为中频电能，然后通过电容器进行整流和滤波，最终输出给感应线圈。
2. 感应线圈感应线圈是中频炉中的核心部件，它由多股绕组组成，通过电流在线圈中产生交变磁场。
当金属坩埚放置在感应线圈中时，金属坩埚内的金属材料就会受到感应线圈产生的交变磁场的影响，从而产生涡流。
3. 涡流加热涡流是中频感应加热的基本原理。
当金属材料受到感应线圈产生的交变磁场影响时，金属内部就会产生涡流。
这些涡流会在金属材料内部产生热量，使金属材料迅速升温。
由于涡流主要集中在金属材料的表面，因此中频炉加热效率高，并且加热均匀。
4. 温度控制系统中频炉通常配备有温度控制系统，用于监测和控制金属材料的加热温度。
温度控制系统可以根据设定的加热曲线，自动调节中频炉的工作参数，确保金属材料达到预定的加热温度，并且保持稳定。
5. 冷却系统由于中频炉在工作过程中会产生大量的热量，因此需要配备冷却系统来对中频炉进行散热。
冷却系统通常包括水冷却装置和风冷却装置，用于对中频炉的感应线圈和其他部件进行有效的散热，确保中频炉的稳定工作。
总结中频炉是一种高效、节能的加热设备，其工作原理基于中频感应加热技术。
通过电磁感应原理，中频炉将电能转化为热能，实现对金属材料的快速加热。
中频炉在金属加热、熔炼和热处理等领域有着广泛的应用，是现代工业生产中不可或缺的重要设备。
中频炉工作原理
中频炉工作原理
中频炉是一种采用交流电作为能源的工业加热设备，其工作原理如下：
1. 电源供电：中频炉使用三相交流电源供电，电源先经过变压器降压，然后进入中频电源。
2. 中频电源：中频电源将低压高频交流电转换成低压高频电源，工频电流经过整流、滤波等电路处理，产生高频电流作为中频炉的能源。
3. 电磁感应：中频炉内有一个线圈（线圈也称为感应线圈、工件线圈），当高频电流通过线圈时，产生的磁场会穿过线圈内的工件。
4. 焦耳热效应：根据法拉第电磁感应定律，工件中的金属微粒会在磁场的作用下发生涡流，而涡流会在金属微粒之间产生摩擦，从而将电能转化为热能，产生高温。
5. 加热效果：由于金属微粒在涡流的作用下快速震动和相互摩擦，使得工件表面温度迅速上升，并且由于涡流是在物体内部产生的，加热效果均匀且迅速。
6. 温度控制：中频炉设有温度传感器，可以实时监测工件温度，并通过控制电流大小和频率来调节加热效果，从而实现对工件温度的精确控制。
总结起来，中频炉通过高频电流在工件内部产生的涡流，将电能转化为热能实现加热目的。
具有加热效果好、加热速度快、能量利用率高等特点，广泛应用于钢铁、有色金属、金属加工等行业。
中频炉炼钢
中频炉炼钢1. 介绍中频炉是一种常用于钢铁冶炼的设备，它通过电磁感应加热的方式将钢料加热至熔点，然后进行熔炼和调质处理。
中频炉炼钢比传统的炉型有更多的优势，如能耗低、效率高、操作灵活等。
本文将介绍中频炉炼钢的原理、工艺和应用。
2. 中频炉炼钢的原理中频炉炼钢的原理是利用电磁感应的原理，通过交变磁场的作用将钢料加热至熔点。
中频炉由一个铜线圈和一个磁铁构成，铜线圈通电产生交变磁场，磁铁将磁场集中在一个炉膛内。
当钢料放入炉膛中时，交变磁场会在钢料中产生涡流。
涡流会使钢料内部产生热量，达到加热的目的。
由于中频炉的高频率特性，加热速度非常快，可以在较短的时间内将钢料加热至所需温度。
3. 中频炉炼钢的工艺中频炉炼钢的工艺流程与传统的炉型相似，主要包括预处理、熔炼和调质三个阶段。
3.1 预处理预处理阶段主要是对原料进行预处理，包括去除杂质、调整化学成分等。
通常情况下，原料是由铁矿石、废钢等混合而成的。
3.2 熔炼熔炼阶段是将预处理的原料放入中频炉中进行熔化。
中频炉可以提供高温环境，将原料加热至熔点并熔化。
在熔炼过程中，还需要进行搅拌和控制温度，以保证钢料的质量。
3.3 调质调质阶段是对熔化后的钢液进行调整，以满足不同需求的钢材。
调质通常包括脱氧、清洗、添加合金元素等过程。
这些过程可以改变钢材的性质和组织结构，使其达到特定的标准。
4. 中频炉炼钢的应用中频炉炼钢在钢铁冶炼领域有广泛的应用。
以下是其中一些应用场景：4.1 生产特殊钢材由于中频炉具有灵活、高效的特点，适合用于生产特殊钢材。
特殊钢材通常具有高强度、耐腐蚀等特点，广泛应用于航空航天、汽车、化工等领域。
4.2 废钢回收中频炉还可以用于废钢的回收利用。
废钢是一种重要的资源，通过中频炉可以将废钢重新熔化成钢材，实现资源的循环利用。
4.3 小型钢铁企业由于中频炉具有体积小、操作简单、能耗低的特点，适合用于小型钢铁企业。
相比于传统的大型高炉，中频炉不仅投资成本低，而且更适合小规模生产。
中频炉感应熔化系统原理结构
中频炉感应熔化系统原理结构一、原理1.线圈产生高频电磁场：中频炉系统使用的主要是交流电源，通过电源变压器将市电电源升压后，供给给线圈（内部通有冷却水）产生高频电磁场。
高频电磁场的频率通常在1-20MHz之间。
2.金属材料在电磁场中感应加热：将待熔的金属材料放置在线圈内部，当金属材料处于电磁场中时，由于金属材料具有电导率，会受到电磁感应作用，金属内部的电流随之形成，从而使金属材料发生加热。
3.熔化金属：随着金属材料的加热，温度逐渐上升，当达到金属的熔点时，金属开始熔化。
由于高频电磁场的作用，金属材料在很短的时间内即可达到熔化状态。
二、结构1.电源变压器：电源变压器将市电电源升压后供给线圈产生高频电磁场，通常采用三相交流电源供电。
2.感应线圈：感应线圈是产生高频电磁场的核心部件，它一般由铜导线绕成，通过冷却水冷却来防止过热。
感应线圈的形状和尺寸可以根据具体熔化材料和熔化量来设计。
3.电源控制系统：这部分系统用于控制电源的输出功率和频率，通常包括电源控制柜、控制面板和人机界面等。
通过电源控制系统，可以灵活地调整高频电磁场的参数，以适应不同材料和工艺要求。
4.冷却系统：中频炉的工作过程中会产生大量的热量，冷却系统主要用于冷却感应线圈和熔化设备。
一般采用循环水冷却或者水气混合冷却的方式，确保设备的正常运行。
5.温度控制系统：为了能够精确控制熔化过程中的温度，中频炉感应熔化系统通常会配备温度控制系统。
温度控制系统可以通过不同的传感器实时监测熔化材料的温度，并采取相应的控制策略来保证熔化过程的稳定性和一致性。
总结中频炉感应熔化系统通过利用高频电磁场感应金属材料来实现熔化的目的。
其工作原理简单直观，结构清晰明了。
通过控制电源输出功率和频率，实现对熔化过程的精确控制。
此外，通过冷却系统和温度控制系统的配合，可以确保设备的稳定运行和熔化过程的可控性。
中频炉感应熔化系统广泛应用于有色金属、钢铁等领域，有着广泛的市场前景和应用价值。
中频炉原理及特点
中频炉电源原理及特点（1）IGBT中频电源是一种采用串联谐振式的中频感应熔炼炉，它的逆变器件为一种新型IGBT模块（绝缘栅双极型晶体管，德国生产），它主要用于熔炼普通碳素钢、合金钢、铸钢、有色金属。
它具有熔化速度快、节能、高次谐波污染低等优点。
（2）IGBT中频电源为一种恒功率输出电源，加少量料即可达到满功率输出，并且始终保持不变，所以熔化速度快；因逆变部分采用串联谐振，且逆变电压高，所有IGBT中频比普通可控硅中频节能；IGBT中频采用调频调功，整流部分采用全桥整流，电感和电容滤波，且一直工作在500V，所以IGBT中频产生高次谐波小，对电网产生污染工低。
（3）节能型IGBT晶体管中频电源比传统可控硅中频电源可节能15%-25%,节能的主要原因有以下几下方面：A、逆变电压高，电流小，线路损耗小，此部分可节能15%左右，节能型IGBT晶体管中频电源逆变电压为2800V，而传统可控硅中频电源逆变电压仅为750V，电流小了近4倍，线路损耗大大降低。
B、功率因数高，功率因数始终大于0.98，无功损耗小，此部分比可控硅中频电源节能3%-5%。
由于节能型IGBT晶体管中频电源采用了半可控整流方式，整流部分不调可控硅导通角，所以整个工作过程功率因数始终大于0.98，无功率损耗小。
C、炉品热损失小，由于节能型IGBT晶体管中频电源比同等功率可控硅中频电源一炉可快15分钟左右，15分钟的时间内炉口损失的热量可占整个过程的3%，所以此部分比可控硅中频可节能3%左右。
（4）高次谐波干扰：高次谐波主要来自整流部分调压时可控硅产生的毛刺电压，会严重污染电网，导致其他设备无法正常工作，而节能型IGBT晶体管中频电源的整流部分采用半可控整流方式，直流电压始终工作在最高，不调导通角，所以它不会产生高次谐波，不会污染电网、变压器，开关不发热，不会干扰工厂内其他电子设备运行。
（5）恒功率输出：可控硅中频电源采用调压调功，而节能型IGBT晶体管中频电源采用调频调功，它不受炉料多少和炉衬厚薄的影响，在整个熔炼过程中保持恒功率输出，尤其是生产不锈钢、铜、铝等不导磁物质时，更显示它的优越性，熔化速度快，炉料元素烧损少，降低铸造成本。
中频炉的工作原理
中频炉的工作原理
中频炉是一种利用电磁感应原理进行加热的设备，其工作原理如下：
1. 电源输入：中频炉通过电源将交流电输入设备，常见的电源频率为50Hz或60Hz。
2. 变压器：中频炉内部设有变压器，用于将电网供电的低频电压升高至中频炉所需的高电压。
通常，变压器使用铜线绕制的线圈来实现电能的传输。
3. 变流器：变压器将高电压输出到变流器。
变流器将高电压交流电通过全桥式的电子元件（例如IGBT）进行整流和换流，
将其转化为中频交流电。
4. 感应线圈：中频炉的感应线圈由多层绝缘线圈构成，线圈内绕有工件。
当中频电流流过感应线圈时，将产生强磁场。
5. 工件加热：当感应线圈通电时，由于电磁感应作用，磁场会穿透工件并在其内部产生涡流。
这些涡流会将电能转化为热能，从而使工件加热。
6. 淬火、退火和保温：中频炉还可以通过调节电流和时间来实现工件的淬火、退火和保温等不同的热处理过程。
7. 控制系统：中频炉一般配备有控制系统，用于监测和控制加热过程的温度、电压和电流等参数，以确保加热效果和工作安
全。
通过以上步骤，中频炉能够实现对金属工件的快速、高效加热，广泛应用于冶金、机械制造、建筑材料等领域。
中频炉超高温加热原理
中频炉超高温加热原理
中频炉是一种常见的高温加热设备，它利用电磁感应原理将电能转换成热能，实现对物体的加热。
中频炉的工作原理可以简单概括为：通过交变磁场在感应线圈内产生感应电流，感应电流在物体内部产生涡流，涡流通过电阻加热物体，使其达到所需的高温。
中频炉的核心部件是感应线圈和电容器。
感应线圈是由导体绕成的线圈，通过高频电源产生高频电流。
电容器则是提供电能储存和释放的装置，它与感应线圈串联构成中频电路。
中频炉的加热过程可以分为三个阶段：预热、加热和保温。
其中预热阶段主要是为了提高物体的温度到一定程度，以便进入加热阶段；加热阶段是物体达到所需温度的过程；保温阶段则是为了维持物体的高温状态。
在加热过程中，中频炉通过不断改变磁场的方向和大小，使得感应电流在物体内部来回流动，从而达到加热的目的。
同时，中频炉还会根据物体的特性和所需温度，控制加热功率和时间，以保证物体加热均匀、稳定。
总之，中频炉超高温加热原理是基于电磁感应和涡流原理的。
通过中频电路产生高频电流，利用感应线圈在物体内部产生涡流，从而实现对物体的高温加热。
- 1 -。
中频电炉工作原理
中频电炉工作原理
中频电炉是一种常用的加热设备，其工作原理是利用电磁感应将电能转化为热能。
中频电炉由电源系统、变流系统、电极系统和炉体组成。
电源系统提供高频电源，其频率一般为400Hz至10000Hz，电源
的特点是输出的电压较高，电流较小。
变流系统通过将高频电源转变为中频电流，并通过电极输送到炉内。
电极系统将中频电流引入到炉内，一般采用钢制的电极。
炉体部分是放置物料和产生加热的空间，通常采用导电材料制成。
当中频电源接通后，电源系统会将电能转换为高频电源，并传输到变流系统。
变流系统将高频电源转变为中频电流，并通过电极输送到炉内。
中频电流通过电极进入炉内后会产生电磁感应。
由于炉体是导电材料制成，炉内会产生强烈的交变电磁场。
物料的导电性能会导致电流在物料内部产生涡流。
这些涡流会在物料内部产生摩擦和阻力，将电能转化为热能，实现加热。
中频电炉采用电磁感应加热的方式，具有加热速度快、能效高、加热均匀等特点。
这种加热方式适用于各种材料的加热，尤其适用于金属材料的熔炼和加热加工。
中频炉详细工作原理
中频炉详细工作原理中频炉是一种利用电磁感应原理加热金属的设备。
它主要由电源系统、感应线圈、电容器、水冷系统和控制系统组成。
工作原理如下：1. 电源系统：中频炉通常使用大功率的交流电源，将电能转换为中频电能供给炉体。
电源系统会将电网交流电经过整流、滤波和变压处理，输出所需的中频电流。
2. 感应线圈：感应线圈是中频炉的核心零件，一般采用圆环状线圈。
当中频电流通过感应线圈时，会产生一个交变磁场。
3. 电容器：为了提高电能的利用率，中频炉通常会加入电容器。
电容器和感应线圈组成谐振回路，使得电流和炉料之间形成高频电磁感应，从而实现加热。
4. 水冷系统：由于中频炉在工作过程中需要承受较大的电流和电压，因此需要采用水冷系统冷却感应线圈和电容器，以确保设备的安全和稳定工作。
5. 控制系统：中频炉还配备了先进的控制系统，用于调节和监控炉体的温度、功率、频率等参数。
通过对控制系统的设置，可以实现对加热过程的精确控制和自动化操作。
具体工作过程如下：1. 开始工作时，将待加热的金属材料放入中频炉的感应线圈内。
2. 接通电源后，电流通过感应线圈，产生一个交变磁场。
3. 由于金属材料对磁场的敏感性，磁场的变化导致对金属材料内部的涡流感应。
4. 金属材料内部的涡流会产生额外的电阻，使得材料发热。
5. 材料的发热使温度升高，达到所需的加热效果。
6. 控制系统可以根据需要对电源的频率、功率和温度进行调节，以实现对加热过程的精确控制。
总结起来，中频炉利用电磁感应原理，通过感应线圈产生的交变磁场，使金属材料内部产生涡流，达到加热的目的。
通过控制系统的设置，可以对加热过程进行精确控制。
中频炉的原理
中频炉的原理中频炉是一种用于加热金属材料的工业设备，其原理是利用电磁感应加热金属材料。
中频炉通过将电能转换为磁能，然后再将磁能转换为热能，从而实现对金属材料的加热。
中频炉的原理非常简单，但却非常有效，因此在金属加工领域得到了广泛的应用。
中频炉的工作原理主要包括以下几个方面：首先，中频炉通过电源将三相交流电能转换为中频交流电能。
这种中频交流电能的频率通常在1000Hz至10000Hz之间，远高于普通的工频电源。
这样的高频率电能可以有效地通过电磁感应作用于金属材料上，从而产生感应加热的效果。
其次，中频炉通过线圈产生一个交变磁场。
当金属材料置于这个交变磁场中时，金属材料内部就会产生感应电流。
这个感应电流会在金属材料内部产生焦耳热，从而使金属材料升温。
由于金属材料本身具有一定的电阻，因此在感应加热的过程中会产生热量，使金属材料温度不断升高。
最后，中频炉通过控制电源的开关管工作时间和工作频率，从而实现对金属材料加热温度的精确控制。
通过调节电源的工作参数，可以实现对金属材料的快速加热、保温和均匀加热等不同加热需求。
总的来说，中频炉的原理是利用电磁感应加热金属材料，通过高频率的交流电能产生交变磁场，从而使金属材料内部产生感应电流，并产生焦耳热，实现对金属材料的加热。
中频炉通过精确控制电源的工作参数，可以实现对金属材料加热温度的精确控制，从而满足不同加热需求。
中频炉的原理非常简单，但却非常有效。
它具有加热速度快、效率高、加热均匀等优点，因此在金属加工行业得到了广泛的应用。
希望通过本文的介绍，读者对中频炉的原理有了更加清晰的认识。
中频感应炉工作原理
中频感应炉工作原理
中频感应炉是一种利用电磁感应加热原理，将工频50/60Hz
或更低频率的交流电经整流滤波后，得到稳定直流电压和稳定的交流电流，然后再将此直流电压加到感应圈上，使之产生高频率的交变电流，并通过感应圈上的整流滤波装置得到稳定直流电压。
当工件放入中频感应炉内后，工件表面会产生强烈的涡流，当涡流达到一定程度时，涡流产生的热量将工件加热，从而达到把金属加热到熔点的目的。
中频感应炉是由两个重要部分组成：一是中频电源，二是中频感应圈。
中频电源中高频电流通过整流滤波装置得到稳定直流电压和稳定的交流电流；而中频感应圈则是一种封闭封闭的结构，由铜、铝、铜合金等导电金属材料制成。
它主要由一个封闭线圈和一个环形线圈组成。
环形线圈中间用铜管连接并连通；环形线圈在环行电流通过时会产生磁场；而当环形线圈闭合时，环行电流也会产生磁场。
通过调整中频电源和感应圈之间的感应电动势（或电磁感应），就可以实现对工件加热和保温等目的。
—— 1 —1 —。
中频炉炼钢原理
中频炉炼钢原理
中频炉是一种电磁感应炉，可以利用高频电磁场将金属材料加热到高温状态，用于炼钢加工。
中频炉工作原理是利用高频电磁场的感应效应，使感应线圈产生交变电磁场，从而在工件的金属表面产生大量感应电流。
利用感应电流在金属物料中形成阻抗，产生电流热效应，将物料加热至高温状态。
通过控制感应电流的大小和方向，可以控制金属加热的速度和温度，以达到理想的加热效果。
中频炉炼钢原理是将金属原料放入炉中，经过加热加工，使其达到熔化状态。
根据不同的钢种，可以加入适量的合金元素和氧化剂或还原剂，进行精炼和调整钢的成分，以达到所需的钢质要求。
最终通过炉内流动的钢液，经过净化、过滤等工艺，得到高质量的钢材产品。
图解中频炉工作原理
图解中频炉工作原理中频炉采用中频电源进行感应加热，熔炼保温，中频电炉主要用于熔炼碳钢，合金钢，种钢，也可用于铜，铝等有色金属的熔炼和提温。
设备体积小，重量轻，率高，耗电少，熔化升温快，炉温易控制，生产率高。
中频炉般是在工厂铸造及热处理中使用，中频炉现在已经逐步替代了燃煤炉、燃气炉、燃油炉及普通电阻炉，成为了工厂铸造及热处理的新宠。
一、中频炉工作原理中频炉通过可控硅的整流逆变产生中频电源，送到炉体线圈上，炉体（线圈）中间产生中频电磁场，从而使炉体内的金属产生涡流，涡流再使金属产生大量的热能使得金属熔化。
中频炉主要由电源、感应圈及感应圈内用耐火材料筑成的坩埚组成。
坩埚内盛有金属炉料，相当于变压器的副绕组，当感应圈接通交流电源时，在感应圈内产生交变磁场，其磁力线切割坩埚中的金属炉料，在炉料中就产生了感应电动势，由于炉料本身形成闭合回路，此副绕组的点是仅有匝而且是闭合的。
所以在炉料中同时产生感应电流，感应电流通过炉料时，对炉料进行加热促使其熔化。
中频炉也是种电磁炉，工作过程如下：先是通过个逆变电源，把三相交流电整流（用晶闸管）变成单相直流电，然后由逆变桥逆变成种500-1000Hz的中频脉冲交流电，再通过炉胆内的铜圈形成磁场，磁场使圈内的钢材产生涡流，涡流流过被加热的钢材，产生热量，从而达到熔炼钢材的目的。
中频电炉般频率为800-20000Hz。
二、中频炉工作原理图解本机的主电路框图如图所示。
整流器采用三相桥式控整流电路，逆变器采用单相桥式逆变电路，负载为并联谐振形式，直流滤波环节为大电感滤波，以满足并联逆变器的输入要求。
交——直——交变换器1、三相桥式控整流电路三相桥式控整流电路的输出电压为：Ud=2.34U2cosa (1)其中，Ud——输出直流电压平均值U2———电网相电压a ——触发移相角在不同a角下的输出电压的波形（在感性负载和电流非断续状态下）。
其中a>90°的状态称为整流的逆变工作状态，其实质是负载向电网反馈能量。
中频炉的工作原理
中频炉的工作原理中频炉是一种用于加热金属的工业设备，它采用了中频电磁感应加热的原理。
中频炉的工作原理可以简单地概括为将电能转化为热能，然后传递给金属材料，使其加热。
下面将详细介绍中频炉的工作原理。
1. 中频电磁感应加热原理中频电磁感应加热是利用电磁感应原理将电能转化为热能的一种加热方法。
当通过导体中通以交变电流时，会在导体周围产生交变磁场，这个交变磁场会穿透导体并在导体内部产生涡流。
这些涡流会导致导体发热，从而实现加热的目的。
中频电磁感应加热具有加热速度快、效率高、加热均匀等优点，因此被广泛应用于金属加热领域。
2. 中频炉的结构中频炉通常由电源系统、感应线圈、工作台、水冷系统等部分组成。
电源系统提供交变电流，感应线圈将电能转化为热能并传递给金属材料，工作台用于放置金属材料，水冷系统用于冷却感应线圈以及工作台。
这些部分共同协作，使中频炉能够正常工作。
3. 中频炉的工作过程中频炉的工作过程可以分为以下几个步骤：(1) 开机准备：首先将金属材料放置在工作台上，然后启动中频炉的电源系统。
(2) 加热阶段：电源系统提供交变电流，感应线圈将电能转化为热能并传递给金属材料，金属材料开始加热。
(3) 控温阶段：当金属材料达到设定温度时，可以通过控制电源系统的输出功率来控制金属材料的温度，以保持在设定温度范围内。
(4) 关机：当金属材料加热完成后，可以关闭中频炉的电源系统，完成加热工艺。
4. 中频炉的应用中频炉广泛应用于金属热处理、金属熔炼、金属锻造等工业领域。
由于中频炉具有加热速度快、效率高、加热均匀等优点，因此被广泛应用于需要对金属材料进行加热处理的工艺中。
综上所述，中频炉利用中频电磁感应加热原理将电能转化为热能，并将热能传递给金属材料，实现对金属材料的加热。
它具有加热速度快、效率高、加热均匀等优点，因此被广泛应用于金属加热领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中频电源工作原理
中频电源的工作原理为：采用三相桥式全控整流电路将交流电整流为直流电，经电抗器平波后，成为一个恒定的直流电流源，再经单相逆变桥，把直流电流逆变成一定频率（一般为1000至8000Hz）的单相中频电流。
负载由感应线圈和补偿电容器组成，连接成并联谐振电路。
一般情况下，可以把中频电源的故障按照故障现象分为完全不能起动和起动后不能正常工作两大类。
作为一般的原则，当出现故障后，应在断电的情况下对整个系统作全面检查，它包括以下几个方面：
（一）电源：用万用表测一下主电路开关（接触器）和控制保险丝后面是否有电，这将排除这些元件断路的可能性。
（二）整流器：整流器采用三相全控桥式整流电路，它包括六个快速熔断器、六个晶闸管、六个脉冲变压器和一个续流二极管。
在快速熔断器上有一个红色的指示器，正常时指示器缩在外壳里边，当快熔烧断后它将弹出，有些快熔的指示器较紧，当快熔烧断后，它会卡在里面，所以为可靠起见，可以用万用表通断档测一下快熔，以判断它是否烧断。
测量晶闸管的简单方法是用万用表电阻挡（200Ω挡）测一下其阴极—阳极、门极—阴极电阻，测量时晶闸管不用取下来。
正常情况下，阳极—阴极间电阻应为无穷大，门极—阴极电阻应在10—50Ω之间，过大或过小都表明这只晶闸管门极失效，它将不能被触发导通。
脉冲变压器次边接在晶闸管上，原边接在主控板上，用万用表测量原边电阻约为50Ω。
续流二极管一般不容易出现故障，检查时用万用表二极管挡测其二端，正向时万用表显示结压降约有500mV，反向不通。
（三）逆变器：逆变器包括四只快速晶闸管和四只脉冲变压器，可以按上述方法检查。
（四）变压器：每个变压器的每个绕组都应该是通的，一般原边阻值约有几十欧姆，次极几欧姆。
应该注意：中频电压互感器的原边与负载并联，所以其电阻值为零。
（五）电容器：与负载并联的电热电容器可能被击穿，电容器一般分组安装在电容器架上，检查时应先确定被击穿电容器所在的组。
断开每组电容器的汇流母排与主汇流排之间的连接点，测量每组电容器两个汇流排间的电阻，正常时应为无穷大。
确认坏的组后，再断开每台电热电容器引至汇流排的软铜皮，逐台检查即可找到击穿的电容器。
每台电热电容器由四个芯子组成，外壳为一极，另一极分别通过四个绝缘子引到端盖上，一般只会有一个芯子被击穿，跳开这个绝缘子上的引线，这台电容器可以继续使用，其容量是原来的3/4。
电容器的另一个故障是漏油，一般不影响使用，但要注意防火。
安装电容器的角钢与电容器架是绝缘的，如果绝缘击穿将使主回路接地，测量电容器外壳引线和电容器架之间的电阻，可以判断这部分的绝缘状况。
(六)水冷电缆：水冷电缆的作用是连接中频电源和感应线圈，它是用每根直径Φ0.6–Ф0.8紫铜线绞合而成。
对于500公斤电炉，电缆截面积为480平方毫米，对于250公斤电炉，电缆截面积采用300至400平方毫米。
水冷电缆外胶管采用耐压5公斤的压力橡胶管，里面通以冷却水，它是负载回路的一部分，工作时受到拉力和扭力，与炉体一起倾动而发生曲折，因此时间长后容易在柔性连接处断裂开。
水冷电缆断裂过程，一般是先断掉大部分后，在大功率运行时把未断小部分很快烧断，这时中频电源就会产生很高的过电压，如果过电压保护不可靠，就会烧坏晶闸管。
水冷电缆断开后，中频电源无法启动工作。
如不检查出原因而反复启动，就很可能烧坏中频电压互感器。
检查故障时可用示波器，把示波器探头夹在负载两端，观察按启动按钮时有无衰减波形。
确定电缆断芯时先把水冷电缆与电热电容器输出铜排脱开，用万用表电阻挡（200Ω挡）测量电缆的电阻值，正常时电阻值为零，断开时为无穷大。
用万用表测量时，应把炉体翻到倾倒位置，使水冷电缆掉起，这样使断处彻底脱离，才能正确判断是否断芯。
通过以上几个方面的检查，一般能查出大部分的故障原因，接下来可以接通控制电源，作进一步的检查。
中频电源主电路合闸有手动和自动两种。
对于自动合闸的系统，应该先将电源线暂时断开，以确保主电路不会合上。
接通控制电源后，可以作下面几个方面的检查。
1．将示波器探头接在整流晶闸管的门极和阴极上，示波器置于电源同步，按下启动按钮后即可看到触发脉冲波形，应为双脉冲，幅度应大于2V。
按一下停止按钮，脉冲将立即消失。
重复六次，将每个晶闸管都看一下，如果门极没有脉冲，可以将示波器的探头移到脉冲变压器的原边看一下，如果原边有脉冲而次边没有，说明脉冲变压器损坏，否则问题可能出在传输线或主控板上。
2．将示波器探头接在逆变晶闸管的门极和阴极上，示波器置于内同步，接通控制电源后可以看到逆变触发脉冲，它是一串尖脉冲，幅度应大于2V，通过示波器的时标读出脉冲周期，算出触发脉冲频率，正常时应比电源柜的标称频率高约20%，这个频率称为启动频率。
按下启动按钮后，脉冲的间距加大，频率变低，正常时应比电源柜的标称频率低约40%，按一下停止按钮，脉冲频率立即跳回启动频率。
通过上列检查，基本上能排除完全不能启动的故障。
启动以后工作不正常，一般表现在下列几个方面：
1．整流器缺相：故障表现为工作时声音不正常，最大输出电压升不到额定值，且电源柜怪叫声变大，这时可以调低输出电压在200V左右，用示
波器观察整流器的输出电压波形（示波器应置于电源同步），正常时输入电压波形每周期有六个波形，缺相时会缺少二个，这一故障一般是由于整流器某只晶闸管没有触发脉冲或触发不导通引起的，这时应先用示波器看一下六个整流晶闸管的门极脉冲，如果有的话，关机后用万用表200Ω档测量一下各个门极电阻，将不通或者门极电阻特别大的那只晶闸管换掉即可。
2．逆变器三桥臂工作：故障表现为输出电流特别大，空炉时也一样，且电源柜工作时声音很沉重，启动后把功率旋钮调到最小位置，会发现中频输出电压比正常时高。
用示波器依次观察四个逆变晶闸管的阳极—阴极之间的电压波形。
如果三桥臂工作，可以看到逆变器中有相邻的二只晶闸管的波形正常，另外相邻的二只有一只没有波形，另一只为正弦波，如图4所示，KK2触发不通，其阳极—阴极之间的波形就是正弦波；同时KK2不导通会导致KK1无法关断，所以KK1二端就没有波形。
3．感应线圈故障：感应线圈是中频电源的负载，它采用壁厚3至5毫米的方形紫铜管制成。
它的常见故障有以下几种：
感应线圈漏水，这可能引起线圈匝间打火，必须及时补焊才能运行。
钢水粘在感应线圈上，钢渣发热、发红，会引起铜管烧穿，必须及时清除干净。
感应线圈匝间短路，这类故障在小型中频感应炉上特别容易发生，因为炉子小，在工作时受热应力作用而变形，导致匝间短路，故障表现为电流较大，工作频率比平常时高。
综上所述，为了能采用正确的方法进行中频电源的故障维修，就必须熟悉中频电源常见故障的特点及原因，才能少走弯路，节省时间，尽快的将故障排除，恢复中频电源的正常运行，从而保证生产的顺利进行。
