433MHz(315MHz)无线收发模块中文规格书
SX1268ZTR4-GC 433MHz无线收发模块使用说明书
深圳市硅传科技有限公司SX1268ZTR4-GC433MHz无线收发模块使用说明书Array（以实物为准）产品名称：SX1268迷你模块产品型号：SX1268ZTR4-GC版本：V1.1深圳市硅传科技有限公司文档修改记录一、功能特点SX1268ZTR4-GC无线模块是基于SEMTECH射频集成芯片SX1268的射频模块，是一款高性能物联网无线收发器，其特殊的LORA调试方式可大大增加通信距离，可广泛应用于各种场合的短距离物联网无线通信领域。
其具有体积小、功耗低、传输距离远、抗干扰能力强等特点，可根据实际应用情况有多种天线方案可供选配。
该模块功能特点如下：●工作电压：2.0 ~ 3.7V●工业级晶振，适合环境复杂的工业现场●工作频段：410 ~ 525MHz●发射功率：22dBm(max)●超低接收电流：5mA●超高接收灵敏度：-137dBm(@250bps)●超远有效通讯距离：5Km@250bps（空旷距离）●使用扩频技术通讯，同样的城市、工业应用环境，性能优于使用传统调制方式（FSK、GFSK、PSK、ASK、OOK等）工作的射频产品，在恶劣的噪声环境下（电表中、电机旁等强干扰源附近，电梯井、矿井、地下室等天然屏蔽环境）优势尤为明显●高保密性，采用LoRa调制方式，传统无线设备无法对其进行捕获、解析●高隐蔽性，带内平均功率低于底噪时仍然可以正常通讯●采用LoRa调制方式，同时兼容并支持FSK, GFSK传统调制方式●支持硬件跳频（FHSS），与LoRa的扩频技术相结合，可实现超强的通讯隐蔽性和安全性●SPI通信接口，可直接连接各种单片机使用，软件编程非常方便二、应用场合●楼宇自动集抄系统，特别适用于水表、气表、热表、电表等无线抄表场合●对通讯距离要求较高的场合●对通信安全、通讯隐蔽性、抗干扰性要求较高的场合●家居无线安防、监控云台、机房电源、风机设备无线遥控报警系统深圳市硅传科技有限公司Tel:086-0755-******** Fax:086-0755-******** Web:三、规格参数深圳市硅传科技有限公司Tel:086-0755-********Fax:086-0755-********Web: 四、外形尺寸：五、引脚功能说明：六、接线图七、基本操作在用户的电路板上安装模块，使用微控制器与模块进行SPI通讯，对其控制寄存器与收发缓存进行操作，即能完成无线数据收发功能。
433MHz(315MHz)无线收发模块中文规格书
XCMC433M 规格书
无锡矽励微电子有限公司
1 无锡新区国家软件园水瓶座326-327室 xChip Microelectronics (Wuxi) Co., Ltd 电话：
(86)510-85380069 XCMC433M 无线收发解决方案
一、概述
XCMC433M 是基于矽励微电子公司的XC4388/4366系列无线收发芯片设计的一款完整的、低功耗、低成本的无线收发解决方案。
主要设定为315MHz/433MHz 频段。
可以根据客户具体的产品需求，灵活进行全定制的模块设计，极大地缩短终端产品的开发周期。
二、应用领域
● 无线遥控器（家电、玩具、航模、智能机器人等）
● 无线传感系统
● 报警系统与安防系统
● 无线计量和无线智能电网
● 物联网与智能家居
● 物流跟踪、仓库巡检、电子标签等
● 工业仪器仪表无线数据采集和控制
● 无线PDA 、无线表决器、无线抢答器、无线点菜器
三、基本特点与技术参数
● 工作频率：315MHz/433MHz
● 调制方式：OOK/ASK
● 工作电压：2.2V ～3.6V
● 接收灵敏度：-108dBm
● 发射功率：12dBm (3V)
● 数据速率：10kbps
● 接收模块最大工作电流：2.5mA(315MHz)，3.5mA(433MHz)
● 自动待机功能，模块进入待机模式，电流小于1uA
● 通讯距离：0~100m （全向发射，障碍物穿透）
● 支持按键扫描和键盘扩展
四、实例参考图。
HC-12 V2.6无线串口通信模块用户手册说明书
HC-12无线433MHz串口模块用户手册目录一.模块介绍1.1模块特点 (3)1.2模块概述 (3)1.3基本参数 (3)1.4系列产品 (3)二.连接说明2.1工作原理简单介绍 (4)2.2模块MCU等设备的连接 (4)2.3模块之间的连接通讯 (5)2.4模块与PC连接通讯 (5)三.无线串口透传3.1串口透传特性 (5)3.2四种串口透传模式 (5)四.快速测试4.1参数架与模块连接 (6)4.2通讯测试 (7)五.开发利用5.1模块尺寸和引脚定义 (7)5.2天线选择 (8)5.3嵌入方式 (8)5.4贴片炉温 (9)5.5参考连接电路 (9)六.AT指令6.1进入AT指令方法 (10)6.2出厂默认参数 (10)6.3AT指令介绍 (10)七.关于汇承7.1公司简介 (13)版本信息HC-12V2.6发布日期2018年07月11日修改记录1.增加FU2模式下发送数据时间间隔的说明。
（2013.10.17）2.修正应用实例及电路中HC-12模块与MCU串口连接的线路图。
（2013.12.26）3.FU3模式1200波特率恢复成和1.13版本的一样，同时增加FU4模式。
FU4模式下串口波特率固定为1200bps，空中波特率为500bps，可以提高通信距离。
该模式下，只适用传输少量数据（每个数据包在60个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。
（2014.09.18）4.修改了FU2模式下，只适用传输少量数据（每个数据包在20个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。
（2014.09.18）5.软件版本由原来的V2.3升级为V2.4。
（2016.12.02）6.软件版本由原来的V2.4升级为V2.6。
（2018.07.11）1.1模块特点※远距离无线传输（开阔地1000米/FU4模式下，空中波特率500bps）※工作频率范围（433.4—473.0MHz，多达100个通信频道）※最大100mW（20dBm）发射功率（可设置8档功率）※四种工作模式，适应不同应用场合※内置MCU，通过串口和外部设备进行通信※不限一次发送的字节个数（FU1/FU3模式）※模块支持一对一、一对多、多对多连接透传1.2模块概述HC-12无线串口通信模块是新一代的多通道嵌入式无线数传模块。

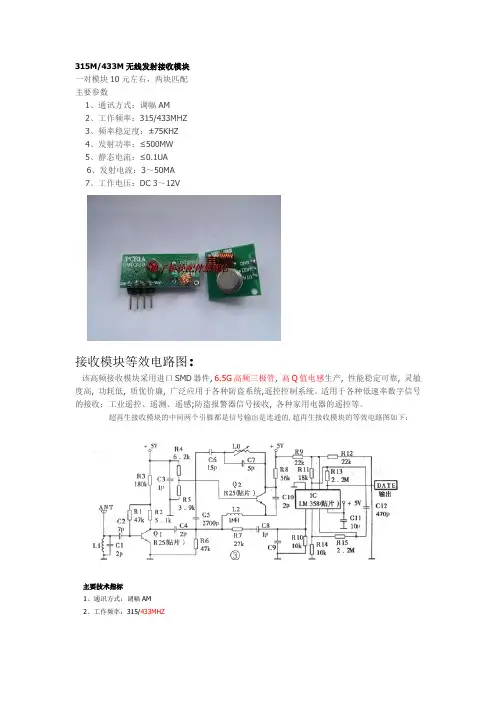

315M433M无线发射接收模块超详细版
315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。
适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。
超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
RF500规格书v3
深圳市米电智控科技有限公司产品规格书产品名称：433M/315M无线接收芯片产品型号：RF500客户：确认：日期：1.概述RF500是一款高集成度超低功耗的单片ASK/OOK 射频接收芯片。
高频信号接收功能全部集成于片内以达到用最少的外围器件和最低的成本获得最可靠的接收效果。
因此它是真正意义上的“天线高频调制信号输入，数字解调信号输出”的单片接收器件。
工作电压范围2.0V~6V 和非常高的灵敏度-110dBm，以及超低的工作电流3mA@315MHz，使之非常适合各种低功耗要求的设备等。
芯片内自动完成所有的RF和IF调谐，所以在开发和生产中就省略了手工调节的工艺工程，进而降低成本，加快产品上市。
2.特性完美兼容SYN480R、RF480、PRO480完全的单片UHF接收器件频率范围：300MHz - 440 MHz工作电压：2.0V~5V中频滤波器带宽：430KHz低功耗模式：3mA (315MHz，完全工作)3.3mA (433.92MHz，完全工作)0.01uA (关断模式)接收灵敏度-109 dBm @ 315MHz-110 dBm @ 433MHz数据速率：最大传输速率10kbps，建议使用在2.5kbps以下标准的CMOS接口控制及解码数据输出RF天线辐射非常低最经济的外围器件设计方案集成度高、外围简单、稳定可靠上电稳定时间是指≥20ms（SHUTDOWN从1到0时，DO稳定输出需要的时间）3. 应用领域遥控扇遥控灯遥控门遥控键盘远距离RFID智能家居控制器遥控玩具无线加密设备接收器短距离遥控器4．典型应用RF500 315MHz 典型电路RF500 433.92MHz 典型电路注：1、RF500也可直接替代SYN480R。
如果使用以上外围元件则效果更佳。
2、对于5V的应用，电源容易达到芯片的临界工作电压。
此时需要在RF电源引脚上串入47欧姆电阻，以保护芯片。
3、在SHUTDOWN模式下，DO引脚处于弱下拉状态。
315M433M无线发射接收模块讲课稿
315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。
适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。
超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
CS168数据手册ver1.1
典型应用电路
改为15nF灵敏度会高点
图1. 典型应用电路
Absolute Maximum Ratings
SYMBOL
PARAMETER
RATING
UNITS
VCC TA TSTG TLead
Power supply Operating ambient Storage temperature Lead Temperature (soldering, 10s)
-60
dB
பைடு நூலகம்
through to Antenna
Note 1 : BER=1e-3
4/5
CS168 433MHz/315MHz 无线接收机数据手册
电路原理
CS168由前置射频放大器，超再生振荡器，熄灭信号发生器，包络检波解调器组成，如 图2所示。超再生振荡器工作在间歇振荡状态，由熄灭信号产生电路控制，在每个振荡周期 内，振荡器根据输入信号的强弱改变起振时间，输入信号强，起振时间短，反之亦然。经过 包络检波电路后，这种变化的起振时间被转换为宽度不同的包络信号，包络宽的信号被解调 为逻辑“1”，包裸窄的信号被解调为逻辑“0”，从而得到最终的输出数据信号。
MOSFET model is FF, TT, SS , unless otherwise noted. Typical values are at VCC = +5V
and TA = +25°C, MOSFET MODEL is TT.)
PARAMETER
SYMBOL CONDITIONS
MIN TYP MAX UNITS
TA
Operating ambient
Note 1: Related to Ground
433m无线模块
一、发射模块参数脚位及使用说明：脚位（从左到右）及使用说明：脚位名称功能说明1 ATAD 数据输入脚2 VCC 电源正极3 GND 电源负极用途：遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门、窗、遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、遥控电动车、遥控MP3、遥控灯、遥控车、安防等民用及工业配套遥控领域二、不带编码433M发射模块技术指标1、通讯方式：调幅AM2、工作频率：315MHZ/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V三、接收模块参数脚位及使用说明：脚位名称功能说明1 、ANT 接天线端2 、VCC 电源正极3、4 、DATA 数据输出5 、GND 电源负极接收模块有四个外部接口，VCC"表示接电源正极，" DATA"表示输出，"GND"表示接电源负极（产品上有英文标示）。
无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
四、接收模块的技术参数工作电压(V)： DC5V静态电流(mA)： 4MA调制方式：调幅（OOK）工作温度： -10℃~+70℃接收灵敏度(dBm)： -105DB工作频率(MHz)：315、433.92MHz（266-433MHZ频率段可任选）尺寸(LWH)： 30*14*7mm如果距离要求较远，可接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm，433M的约为17cm；天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；使用时接收频率、解码方式及振荡电阻应与发射匹配五、、质量特点数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
315M无线通讯模块
315M/433M接收解码模块说明
-关键词：遥控器，编码器，解码器，解码模块，滚动码解码器，固定码解码器，学习码解码器，智能家居灯控解码器，安防解码器，嵌入式解码器，嵌入式解码模块。
1．特性说明
●采用高灵敏度的接收芯片，接收灵敏度可达-107dBm
●可解12bit固定码，20bit学习码，滚动码
●透明转换传输，标准UART接口，
●功耗低
●宽压供电
●结构简单，安装方便
2．应用领域
●智能家居
●遥控键盘
●遥控玩具
●远距离RFID
●遥控门
3．模块结构图
模块板框尺寸：
模块实物图：
4．引脚功能说明引脚图：
5．电气特性
6．典型应用电路
以上是RF-315M-1的模块跟其他类型的MCU标准TTL电平串口通讯，注意需要交叉。
以上是RF-315M-1的模块跟PC电脑之间的通讯，需要使用232的电平转换芯片，注意信号线需要交叉。
8．封装尺寸图
9．支持与服务
9．1．针对产品如何使用，提供技术指导；用户无需了解射频知识和编码知识，即可快速开发产品推上市场
9．2．如果在运输中造成损坏，请第一时间与我们联系，请返回并无条件免费更换9．3．产品保质一年，永久保修，期间如因人为损坏（短路），请返回仅收成本费即可更换
9．4．遇到问题，请及时向我们反馈细节，欢迎在线交流，必要时会主动电话技术交流9．5．提供定制化服务，电路定制化和程序定制化。
9．6．技术扣扣：二七四九七六三六五一
158+58=216。
315MHz433MHz学习型遥控器接收解码模块支持PT2272多种工作模式
315MHz433MHz学习型遥控器接收解码模块支持PT2272多种工作模式操作说明1、遥控器的学习识别:(学习码和固定码遥控器可混合学习识别) 点按一下学习按钮,然后在6秒内,长按遥控器任意键超过3秒,直到学习指示灯快闪2下就学习识别成功; 在此遥控器识别成功后的6秒内,可继续下一个遥控器的学习识别,如没操作,6秒后退出学习模式;如果学习识别失败,则重复上述操作即可;(遥控器编码的存储器为非挥发型存储器EEPROM)2、工作模式的转换长按学习按钮超过05秒(0.5~15秒),松手后学习指示灯闪动2下,即进入工作模式转换状态,然后需在6 秒内根据按动学习按钮不同的次数来。
进入不同的模式:如果按一下,进入LA4锁存模式:如果按2下,进入 T4自锁模式,如果按3下,则进入M4点动模式:如果按4下,进入H4互锁模式;根据需要,按动了相应的次数后,再长按一下学习按钮超过0.5秒(约0.5~1.5秒,作为确认信号),松手后学习指示灯闪动2下即设置成功并进入相应的工作模3、清除遥控器编码最多可保存32组遥控器编码,超过32组时,最先学习的组编码会被覆盖;清除遥控器编码的操作方法是:长。
按学习按钮超过4秒,松手后学习指示灯闪动2下即成功清除所有记忆的遥控器编码,如果清除失败,则重复上述操作即可。
特性兼容市面大多数学习码及固定码(焊码)芯片,包括EV1527、PT2262、HX2262、SC2260、SC5211、智能适应发射端振荡电阻,无需考虑发射端振荡电阻,通用性强,使用更方便良好的本振辐射抑制能力,可多个模块一起工作且不会互相干扰,不影响接收距离TYJMO1AK 支持锁存(L4)、自锁(T4)、点动(M4)、互锁(H4)四种工作模式通过学习按钮触发,来进行学习以及模式的转换支持4路输出,模块自带学习指示灯及VT数据有效指示,操作更直观方便文解码芯片内置 EEPROM,支持最多32组遥控器记忆宽工作电压范围:2v~5.5V应用领域无线遥控开关、插座、无线防盗报警、无线遥控门锁、无线门铃、无线遥控电动卷帘门窗、无线LED |照明、工业遥控控制产品等脚位|名称|功能说明 VT |学习按钮输入端及解码有效输出端,解码有效时输出低电平,否则为高阻输入状态 D3「數据输出端D3通道 D2 |数据输)出端D2通道 D1 |数据输出端DI1通道 |DO |数据輸出端DO通道 [vcc |电源正极 7「GND |电源负极工作模式说明模式锁存(L4)|断VIT脉冲识别有效信号;例:按下按键的数据码是0111,则D3输出端为低电平,D2/D1/D0输四路相互独立输出、互不影响,每按一次发射按钮,对应的输出端输出状态翻转一次,带VT脉自锁(T4)|冲输出; 例:A按键的数据码是0010,則每按一次A 键,D1通道的状态翻转一次点动(M4)|VVIT脉冲输出按发射按钮,对应的输出端输出高电平,在停止发射后恢复为低电平,带互锁(H4)| 电平,其他为低电平:如果数据码有多位为高电平,则根据输出高电平的最高位来确定,例按键的数据码是0111,根据上述原则,则D2通道输出为高电平,其他均为低电平六、技术参数 1、工作电压:2-5.5V。
315M 433M无线遥控接收芯片射频模块MG1866A
条件
fRF=4.8970MHz fRF=6.7458MHz
fRF=315MHz,VDD=3.3V fRF=315MHz,VDD=5V fRF=433.92MHz,VDD=3.3V fRF=433.92MHz,VDD=5V VSHUT=VDD fRF = 315MHz / 2kbps fRF = 433.92MHz / 2kbps fRF = 315MHz fRF = 433.92MHz
最小
2.0 -40 1
典型
3.3
最大
5.5 +125
单位
V ℃ m V/μs
3.2 极限参数
符号
VDD VIN TJ TSTG TSDR VHBM
参数
电源电压[1] 接口电压
结温 储藏温度 焊接温度 ESD等级[2]
条件
持续至少 30 秒 人体模型（HBM）
最小
-0.3 -0.3 -40 -65
-8
3.4 3.47 3.76 3.87 0.01 -113 -113 350 350 0.86 0.43 -20 30
最大
5.5
单位
V
MHz
MHz
10
kbps
mA
mA
mA
mA
µA
dBm
dBm
kHz
kHz
MHz
MHz
dBm
µVr/m s
290
kΩ
5.2
6.7458 （433.92M）
145 ±100
4 3
RSC = 50Ω ANT pin, RSC = 50Ω
fT
晶体振荡器频率
ZCTH IZCTH(leak)
CTH Source Impedance
433M（315M）无线发射芯片中文规格书
433M（315M）无线发射芯片中文规格书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制产品描述XC4388是一个用于远程无钥匙进入系统（RKE）的高性能的OOK/ASK发射器。
该芯片包括了一个功率放大器，单稳态电路和一个由内部电压控制振荡器和循环过滤的锁相环。
单稳态电路用来控制锁相环和功率放大器，使其在操作时可以快速启动。
应用领域无钥匙进入系统远程控制系统车库门开启器报警系统安防系统无线传感器产品特点高集成的OOK/ASK 发射器高输出功率, 3 V /+12 dBm /35mA自动待机功能，当DIN无信号输入，电路自动待机进入小于1uA 的节电状态? 低输入电压, 工作范围：2.2 V to 3.6V需要少量的外部元件基于PLL锁相环的发射器，频率范围为：250MHz到450MHz 片上单稳态电路适用于OOK/ASK 调制的60 dB射频占空系数封装：SOT23-6框图1.目录1.目录 (2)2.应用电路 (3)3.材料清单 (3)4.订货须知 (4)5.引脚排列 (4)6.引脚定义 (4)7.极限参数 (5)8.电气特性 (5)9.封装信息 (6)2. 应用电路3. 材料清单注释:1.C1/C2 电容用来调整发射信号频率来匹配其指定的值.2.L2/C5/C6 的值受PCB布局的影响。
4. 订货须知5. 引脚排列6. 引脚定义7. 极限参数8. 电气特性9. 封装信息6引脚，SOP23-6。
433无线模块参数
433无线模块参数一、无线模块介绍433无线模块是一种常用的无线通信模块，主要用于远距离数据传输和通信。
无线模块是一种RF射频模块，采用433MHz频段进行通信，具有较好的穿透能力和稳定性。
下面将对433无线模块的主要参数进行详细介绍。
二、工作频率433无线模块的工作频率为433MHz，属于ISM（工业、科学和医疗）频段，在这个频段内无需申请专用频率，可以自由使用。
该频段具有较好的穿透能力，适用于远距离数据传输和通信。
三、通信距离433无线模块的通信距离是使用者在设计时需要考虑的重要参数之一。
通信距离受多种因素影响，如环境、障碍物、天线等。
一般情况下，433无线模块的通信距离在几十米到几百米之间，具体距离可以根据实际需求和设计进行调整。
四、传输速率433无线模块的传输速率是指单位时间内传输的数据量。
一般情况下，433无线模块的传输速率较低，一般在几千bps（比特每秒）到几十千bps之间。
传输速率的选择应根据实际需求，平衡数据传输速度和通信稳定性。
五、工作电压433无线模块的工作电压是指模块正常工作所需的电压范围。
一般情况下，433无线模块的工作电压在3.3V到5V之间，可以根据实际需求进行选择。
同时，还需要注意模块的工作电流，以保证系统正常运行。
六、接口类型433无线模块的接口类型是指模块与其他设备或系统之间的连接方式。
一般情况下，433无线模块采用串口（UART）接口进行数据传输和通信。
通过串口，可以方便地将模块与微控制器、单片机等设备进行连接和通信。
七、工作温度范围433无线模块的工作温度范围是指模块能够正常工作的温度范围。
一般情况下，433无线模块的工作温度范围在-40℃到85℃之间，适用于各种环境和应用场景。
八、功耗433无线模块的功耗是指模块在工作过程中所消耗的电能。
功耗的大小与模块的工作状态、传输速率、工作电压等因素有关。
一般情况下，无线模块的功耗较低，适用于对功耗要求较高的应用场景。
433MHz（315MHz）无线接收芯片中文规格书
433MHz（315MHz）无线接收芯片中文规格书产品特征●300MHz到440MHz的频率范围●工作电压：2.2V-3.6V●接受灵敏度高：-108dBm●数据传输速率达10kbps（固定模式）●低功耗315MHz下，最大工作电流2.5mA433MHZ下，最大工作电流3.5mA关闭时的电流为0.9uA扫描操作时（10：1任务周期操作）电流为300uA●唤醒输出标记用来启动解码器和微处理器●天线处的射频辐射非常低●集成度高，外部器件需求少应用领域●汽车远程无钥匙进入（RKE）●远程控制●远程风扇和电灯控制●车库门和门禁控制XC4366是一个ASK/OOK（开关键控）的单晶片射频接收集成电路设备。
它是一个真正的“从天线接收到数据输出”的单片电路。
所有的射频和中频的调谐都在集成电路里完成，这样可以无须手动调整并且降低成本。
实现了一个高度可靠且低成本的解决方案。
XC4366是一个采用16引脚封装且功能齐全的芯片，XC4366A/B/C/DL采用了8引脚封装，功能稍有减少。
XC4366提供了两种附加的功能，（1）一个关闭引脚，在任务周期操作时可以用来关闭设备；（2）一个唤醒输出引脚，当接收到射频信号时，它可以提供一个输出标记。
这些特点使得XC4366可以用在低功耗的应用上，比如RKE和远程控制。
XC4366上提供了所有的中频滤波和数据解调滤波器，所以，不需要外部的滤波器了。
四个解调滤波器的带宽可以由用户从外部控制。
XC4366提供了两种工作模式：固定模式（FIX）和扫描模式（SWP）。
在固定模式中，XC4366用作传统的超外差接收器。
在扫描模式下，XC4366在一个较宽的射频范围内进行扫描。
固定模式提供了更有选择性和针对性的工作模式，并且使得XC4366可以与低成本，精确度较低的发射器一起使用。
1.目录1.目录 (2)2.典型的应用 (3)3.订货须知 (4)4.引脚框图 (4)5.引脚的选择性 (5)6.引脚定义 (5)7.极限最大值（注释1） (6)8工作额定值（注释2） (6)9.电气特性 (7)10.功能框图 (9)11.应用说明和功能描述 (9)12.设计步骤 (9)12.1步骤1：选择工作模式 (10)12.2步骤2：选择参考晶振 (10)12.3步骤3.选择CTH电容 (12)12.4步骤4：选择CAGC电容 (13)12.5步骤5：选择解调器的带宽 (14)13.其他应用程序信息 (15)13.1天线阻抗匹配 (15)13.2关机功能 (17)13.3电源旁路电容 (18)13.4可选带通滤波器可增加选择性 (18) 13.5数据噪声控制 (18)13.6唤醒功能 (19)14.封装信息 (20)14.1 16引脚的SOP封装 (20)14.2 8引脚的SOP封装 (21)14.3 16引脚的SOP顶层标志 (21) 14.4 8引脚的SOP顶层标志 (22)2.典型的应用315MHz 800bps的开关键控接收器433.92MHz 800bps的开关键控接收器3.订货须知4.引脚框图标准的16引脚或者8引脚的封装5.引脚的选择性标准的16引脚允许完整的可配置型的控制。
J06B-H 超低功耗 315 433M 无线接收模块 技术规格书说明书
主要特性：�智能识别编码芯片，可以学习EV1527、SC2260编码芯片遥控器。
�智能适应发射端振荡电阻范围，通用性强,使用更方便。
�良好的本振辐射抑制能力，多个接收不会互相干扰，不影响接收距离。
�支持互锁（H4）工作模式，兼容大多数遥控器码宽0.8-2.0。
点动--互锁模式转换，操作非常方便。
自锁--点动�通过一个TV端口就可以实现对码及自锁�支持4路输出，模块自带对码指示灯，操作直观方便。
�解码芯片内置EEPROM,支持最多12组遥控器记忆。
�芯片工作电压范围宽，启动速度快，性能稳定。
�模块体积小，低功耗，平均待机电流：60微安。
技术参数�工作电压：2.1-5V（推荐3V)�工作频率：315MHz/433.92MHz�接收电流：6.2毫安/3V�休眠电流：2微安/3V�平均待机电流：60微安�调制方式：ASK/OOK�接收灵敏度：-112dBm�数据速率：5kpbs�每个IO口的输出驱动能力：≤20mA�工作温度范围：-20-70℃(常温晶振）应用领域无线遥控开关、无线防盗报警、无线遥控门锁、无线门铃、无线遥控电池供电产品。
模块尺寸及引脚功能图测试电路图对码流程：对码流程：接收上电，按住接收模块对码按键不松手，直到模块右上角对码指示灯快闪2次立即松手，立即按住遥控器任意按键，对码指示灯快闪2次，对码成功，即可松开遥控器按键。
对码时间控制在6秒之内完成，如果操作失误，把接收模块断电再上电重新对码。
需要配套几个遥控器，都需要按此流程对码。
最多可以配套12个遥控器的地址。
如果对码后不能正常遥控，请先检查电源及确认遥控器按键码值，请咨询遥控器供货商。
对码成功后，一直按住学习码按键（功能键），接收对码指示灯快闪2下（此时不要松手），接着再闪动1次后松手是（互锁存）、闪2次松手是（自锁）、闪3次松手是（点动）、闪4次松手回到（互锁存），如果不松手，再快闪2次就删除所有遥控器地址，需要重新对码。
工作模式工作模式说明说明说明：：自锁；按一次遥控器A 键松开，接收对应端口输出高电平锁存，再按一次A 键，接收对应端口输出0电平锁存。
315MHZ和433MHz的参数及天线设计
用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。
频率稳定度：±75KHZ4。
发射功率：≤500MW5。
静态电流：≤6。
发射电流：3～50MA7。
工作电压：DC 3～12V315MHZ发射模块 8元一个433MHZ发射模块 8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。
DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。
ASK无线接收头,433Mhz无线模块,315Mhz无线模组
产品脚位说明
RXB12
12
脚位 名称 功能说明 1 ANT 天线输入 2 GND 电源地 3 EN 省电使能（低电平有效） 4 GND 电源地 5 DATA 数据输出 6 +5V 正电源
3 456
电气参数：
RXB12
电源5V 温度25℃ 频率315MHz 测试条件下测试
参数
工作频率 调制方式 接收灵敏度 接收带宽 接收开启时间 工作电压 工作电流 镜频抑制 解码输出最高电压 解码输出最低电压 工作温度
RXB12模块数据输出脚的驱动电流较弱，若直接驱动单片机，则须要单片机 该 I/O 口不能接上拉或者下拉电阻，单片机内部的上拉或者下拉电阻也要设在 禁用状态。
RXB12
ASK 超外差无线接收模块 RXB12超外差无线接收模块，是一款性能优越的 ISM 频段的接收模块。采用 欧洲品牌工业级射频无线数据传送接收芯片，具有较高的接收灵敏度和较强的 抗干扰能力，无需外加任何电路即可以做到无线信号输入到数据信号输出。用 户只需要外加简单的数据解码电路，即可轻易实现无线产品的开发。
符号 Fc
Ton IRC
状态
50欧姆天线直接输入/1K Kbps
313.28MHz RL 3.0 2.8 -40
参考值 标准 315.00 ASK -110 200
5.0 3.9 40 3.75
最大 315.10
9 5.75 4.2
5 0.5 +85
单位
MHz
dBm KHz ms V mA dB V V ℃
产品特性：
RXB12
（1）接收灵敏度达到-112dBm； （2）工作频率：315 MHz;433.92 MHz; （3）电源电压输入范围：3.6V-5.2V； （4）低电源功耗, 3.3V @ 433.92MHz, 6.0mA/ 3.3V @315MHz，4.8mA； 持续 数据传输速率至10kbps的（曼彻斯特编码） （5）电源使能模式时功耗可以做到最低50nA； （6）良好的选择性和杂散辐射抑制能力，易于通过CE/Fcc国际认证； （7）良好的本振辐射抑制能力，可多个接收模块一起工作（即单发多收）且不 会互相干扰，一起使用不影响接收距离。 （8）温度范围：-40-85℃ 即使在恶劣的环境温度下也能正常工作； 应用范围： （1）汽车遥控门开关（RKE）； （2）遥控开门机； （3）无线安防报警器； （3）遥控窗帘机； （4）无线工业控制器； （5）无线数据传输；
315M发射模块315MHZ超再生接收模块
点击查看大图315M 发射模块 型号：货号： 10326 简介： 发射模块的工作频率为315M ，采用声表谐振器SA W 稳频，频率稳定度极高。
价格： 8.00元购买：详细说明:主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。
频率稳定度：±75KHZ4。
发射功率：≤500MW5。
静态电流：≤0.1UA6。
发射电流：3～50MA7。
工作电压：DC 3～12V无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。
DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。
433无线模块参数
433无线模块参数433无线模块是一种常用的无线通信模块，具有一系列特定的参数和功能。
本文将介绍433无线模块的参数，包括频率、传输速率、调制方式、传输距离和工作电压等，并探讨其在实际应用中的优势和适用范围。
1. 频率433无线模块的频率通常为433MHz，属于超高频（UHF）无线通信频段。
这个频段在无线通信中被广泛应用，具有较好的穿透力和抗干扰能力，适用于远距离传输和障碍物穿越的场景。
2. 传输速率433无线模块的传输速率一般在1-10kbps之间，具体取决于所采用的调制方式和编码方式。
传输速率较低的特点使其适合于低功耗和简单数据传输的应用，如无线遥控、温湿度监测等。
3. 调制方式433无线模块常用的调制方式有OOK（On-Off Keying）、FSK （Frequency Shift Keying）和ASK（Amplitude Shift Keying）等。
OOK调制方式简单且功耗较低，FSK调制方式抗干扰能力较强，ASK调制方式传输距离较远。
不同的调制方式适用于不同的应用场景，可以根据实际需求选择合适的调制方式。
4. 传输距离433无线模块的传输距离与多种因素有关，包括天线增益、传输功率、环境干扰等。
一般情况下，433无线模块的传输距离可达几百米，但实际应用中可能会受到环境影响而有所降低。
为了确保稳定的传输距离，可以采用增加天线增益、增大传输功率或使用中继设备等方式进行增强。
5. 工作电压433无线模块的工作电压一般为3.3V或5V，具体取决于模块的设计和需求。
在使用时，需要根据实际情况选择合适的电源供应方式，确保模块正常工作。
433无线模块作为一种常用的无线通信模块，在实际应用中具有以下优势和适用范围：1. 易于使用：433无线模块通常具有简单的接口和配置方式，不需要复杂的调试和编程，适合初学者和非专业人士使用。
2. 成本低廉：相比其他无线通信技术，433无线模块的成本相对较低，可以在成本敏感的应用中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XCMC433M 规格书
无锡矽励微电子有限公司
1 无锡新区国家软件园水瓶座326-327室 xChip Microelectronics (Wuxi) Co., Ltd 电话：
(86)510-85380069 XCMC433M 无线收发解决方案
一、概述
XCMC433M 是基于矽励微电子公司的XC4388/4366系列无线收发芯片设计的一款完整的、低功耗、低成本的无线收发解决方案。
主要设定为315MHz/433MHz 频段。
可以根据客户具体的产品需求，灵活进行全定制的模块设计，极大地缩短终端产品的开发周期。
二、应用领域
● 无线遥控器（家电、玩具、航模、智能机器人等）
● 无线传感系统
● 报警系统与安防系统
● 无线计量和无线智能电网
● 物联网与智能家居
● 物流跟踪、仓库巡检、电子标签等
● 工业仪器仪表无线数据采集和控制
● 无线PDA 、无线表决器、无线抢答器、无线点菜器
三、基本特点与技术参数
● 工作频率：315MHz/433MHz
● 调制方式：OOK/ASK
● 工作电压：2.2V ～3.6V
● 接收灵敏度：-108dBm
● 发射功率：12dBm (3V)
● 数据速率：10kbps
● 接收模块最大工作电流：2.5mA(315MHz)，3.5mA(433MHz)
● 自动待机功能，模块进入待机模式，电流小于1uA
● 通讯距离：0~100m （全向发射，障碍物穿透）
● 支持按键扫描和键盘扩展
四、实例参考图。
