土钉墙支护施工组织设计

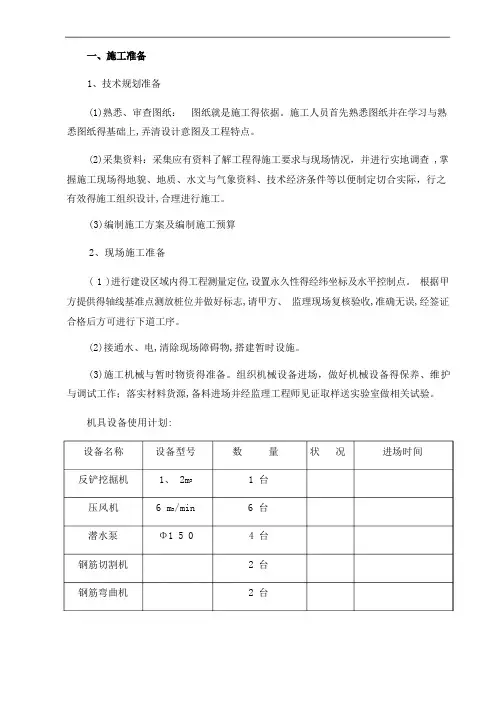

一、施工准备

1、技术规划准备

（1）熟悉、审查图纸：图纸是施工的依据。施工人员首先熟悉图纸并在学习和熟悉图纸的基础上，弄清设计意图及工程特点。

（2）收集资料：收集应有资料了解工程的施工要求和现场情况，并进行实地调查，掌握施工现场的地貌、地质、水文和气象资料、技术经济条件等以便制定切合实际，行之有效的施工组织设计，合理进行施工。

（3）编制施工方案及编制施工预算

2、现场施工准备

（1）进行建设区域内的工程测量定位，设置永久性的经纬坐标及水平控制点。根据甲方提供的轴线基准点测放桩位并做好标志，请甲方、监理现场复核验收，准确无误，经签证合格后方可进行下道工序。

（2）接通水、电，清除现场障碍物，搭建临时设施。

（3）施工机械和临时物资的准备。组织机械设备进场，做好机械设备的保养、维护和调试工作；落实材料货源，备料进场并经监理工程师见证取样送实验室做相关试验。

机具设备使用计划：

（4）做好冬雨季施工准备工作

3、施工队伍的准备

（1）组织施工力量，调整健全施工组织机构

（2）对全体施工人员进行计划、技术和安全的交底，明确任务，树立质量第一，安全第一的责任观，确保工程质量和合同工期，保证桩基施工符合设计要求。

（3）施工班组做好作业条件的施工准备。

（4）施工用工计划如下：

二、基坑支护施工方法及施工技术措施

根据以往的施工经验及施工场地的地质资料，本工程深基坑边坡支护采用钢管土钉墙支护。

1、土钉墙支护结构布置：

（1）、本工程深基坑平均深度可达6.35m，且靠近边坡底，整个地下基坑的锚筋护坡支护竖向设置3排锚钉。锚钉水平间距上面一排1m、中间一排2米、下面一排1米。锚钉钢钢管均采用Φ48钢管制作，喷射混凝土为C20，厚度60mm，网格配筋为Ф6.5@200双向设置，2Φ16横向连接筋，2Φ25锁定筋（即在锚钉端头处设置），呈十字型与锚钉钢筋焊接连接，锚钉钢筋与加强钢筋连接焊接时，锚钉钢筋端头做成90º弯钩并钩住加强钢筋。钢筋格网保护层厚30mm。锚钉长度自上而下分别为：L1=4.0m、L2=3.0m、L3=4.0m。锚筋为Φ48钢管。锚钉入土角度(倾角）为15°。

（2）、基坑上口将护壁钢筋网片连为整体，向外1500mm宽做60mm厚压顶，并用水泥实心砖M5水泥砂浆砌侧壁、沟底和侧壁均用1:2.5粉15厚的500*500mm的截水沟，防止地面水流入坑内。

（3）、根据地质报告地下水位，从基坑顶往下至2.5米、4.5米处设置泄水孔，梅花型布置，泄水采用直径50mm的PVC管制成。

2、土钉墙支护施工

土钉墙支护的施工工艺流程是：开挖作业面→修坡→搭设脚手架→安装土钉（锚钉）→挂网→喷砼→脚手架拆除→养护。

（1)、开挖作业面

根据现场实际情况，该土钉墙支护施工技术要求，须采用分层、分段开挖。基坑边坡按照1：0.5放坡、下挖3米左右放台阶（台阶宽1米）开挖。

（2)、修坡

基坑大开挖好后，由人工铲除边坡上的松土及欠挖土体，填实超挖洞穴，进一步提高边坡的平整度；作业面渗水较大时，须设置临时排水孔。先初喷底层混凝土，初喷混凝土厚度为3CM。

（3)、搭设脚手架

待修坡符合要求之后，组织架子工按设计要求搭设好操作脚手架。在基坑底部开始搭设的脚手架，其立杆下面必须垫设好枕木或木排枋，脚手架高度必须根据施工高度的需要搭设其高度。同时，脚手架必须按规范要求搭设，并且，必须搭设好扫地杆、抛撑及剪刀撑和防护栏杆等安全设施。操作层和底层必须满铺脚手板。

（4）土钉（锚钉）制安

按设计要求的直径和长度制作土钉（锚钉）并分类堆放，土钉（锚钉）须作隔离处理并做好防锈处理。土钉（锚钉）安装时，须清除土钉（锚钉）上的杂物，确保杆身的清洁。土钉（锚钉）先用人工对中调好倾角之后人工打进坑壁1/3～1/2长之后，再让挖掘机调整好斗的角度用力将土钉（锚钉）灌入预定的深度。

（5)、挂网

钢筋网的直径、间距和构造应符合设计要求；钢筋网须离边壁约3～7cm；各层钢筋网之间采用单面搭接焊焊接且焊接须牢固，搭接长度应不小于10d，加强筋和土钉（锚钉）头须牢固焊接（土钉头90°弯钩、弯钩直线长度以10cm为宜）。

（6)、喷射混凝土

前面工序完成后，最后喷射混凝土成形。喷射混凝土采用 P.O42.5级普通硅酸盐水泥(即425.R水泥)、中细砂、瓜米石和适量的砼外加剂拌合而成；喷射混凝土强度等级为C20(配

合比由试验确定)。喷射混凝土前，须检查钢筋网是否达到垫离高度和喷浆管道是否畅通，喷射时，空压机应提供0.4～0.8MPa左右的工作压力；喷射混凝土厚度除满足设计图纸要求外，还须保证钢筋网和加强筋的保护层厚度。

（7）、脚手架拆除

混凝土喷射完工经检查合格后即可拆除操作脚手架，脚手架拆除之前应检查架体的稳定性。应保证在拆除架体之前的架体安全性。同时，架体拆除应有2～3人配合，实行先搭设的后拆，后搭设的先拆的原则。

（8）、养护

喷射好的土钉墙混凝土必须按规范要求进行施水养护，保证混凝土不会因水化热的影响而烧坏。混凝土喷射好达到1.2Mpa之后即可进行浇水养护，养护期间必须保持混凝土面的湿润度。该混凝土养护时间不少于7天。

3质量控制

(1)开工前必须做好各级技术准备和技术交底工作，施工技术人员、测量人员必须熟悉图纸，掌握现场测量桩及水平点位置，同监理办理验桩、验线手续。

(2)认真执行样板制度，经技术人员检查并做支护，支护工作做好，经质检人员检查合格后，作为施工样板，才能继续支护施工。

(3)严格执行安全生产有关规章、规程和工程各项制度。

(4)钢筋制作应符合现行规范。

(5)工地人员必须遵守的规定，技术不熟练人员不能顶岗操作机具，严禁酒后作业。

(6)喷射作业前，须对机械设备、输气管、水管线路、输料管线路和电缆线路等进行全面检查及试运转。

(7)喷头与受喷面须垂直，宜保持0.8～1.5m距离。

(8)、喷射手须控制好水灰比，保持混凝土表面平整，呈湿润光滑，无干斑或滑移流淌现象。

三、施工过程中的质量管理

1、做好施工技术交底，严格按照设计图纸，施工组织设计及其他施工规范规程进行施工，除建立工程质量管理保证体系外，须认真履行技术交底程序，将设计意图、设计变更、操作规程、施工工艺、技术要求、技术措施和质量标准向各工种及各级施工人员进行详细的讲解交底，让作业人员真正做到心领神会，施工时准确无误。

2、质量保证技术措施：严格按建筑工程施工及验收规范、规程和设计图纸要求施工，减少和避免返工现象，抓好一次成品。

3、严格控制轴线、标高，布置好轴位布置图和标高控制点，严格执行复核制度。设立观
