RS-232串行接口标准详细
rs232c 标准
rs232c 标准
算机和通信设备之间的信号电平和操作程序，旨在提高各种数字设备之间的兼容性和互操作性。该标准最早于1962年发布，随后在1997年进行了一次修订，并被称为RS-232CD。
RS-232C标准规定了串行通信中各个信号线的电气规范、握手协议和数据格式等方面的内容。该标准使用电气信号来表示二进制数据，其中发送数据的设备将二进制数据转换为电压信号发送到接收设备，接收设备再将电压信号转换回二进制数据进行处理。

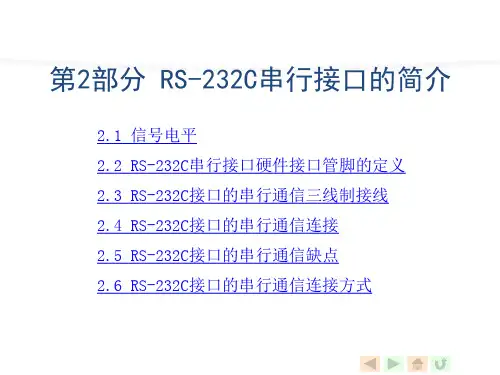

RS-232C串行接口的简介
2.2 RS-232C串行接口硬件接口管脚的定义
RTS：发送请求，输出。当DTE需要向DCE发送数据时，向接收方（DCE）输出RTS信号。 CTS：发送允许或清除发送，输入。作为“清除发送”信号使用时，由DCE输出，当CTS有效时，DTE 将终止发送（如DCE忙或有重要数据要回送DTE）；而作为“允许发送”信号使用时，情况刚好相反：当 接收方接收到RTS信号后进入接收状态，接收方准备就绪后向请求发送方回送 CTS 信号，发送方检测到 CTS有效后，启动发送过程。
上的信号衰减的缘故。因为RS-232C标准采用单端发送和单端接收，易受共模噪声干扰，有时噪声幅度 高达好几伏，所以电平摆幅小了，噪声会淹没有用信号，可靠性差。另外，考虑到长线上的信号会衰减， RS-232C标准规定，要求驱动器输出端电平必须在±5V～±15V，负载端要大于+3V（逻辑0）或小于-3V （逻辑1），这意味着传输线上即使是衰减2～12V电平，负载端也可以正确有效地检测出逻辑1和逻辑0。 请注意：单片机串行口采用正逻辑的TTL电平，这样就存在TTL电平与EIA电平之间的转换问题。
2.2 RS-232C串行接口硬件接口管脚的定义
由于RS-232C接口标准并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的 连接器，其引脚的定义也各不相同。DB-25、DB-9定义见下图：
RS-232C的标准定义了25芯标准连接器中的20根信号线，其中2条地线、4条数据线、11条控制线、3 条定时信号线，剩下的5根线作备用或未定义。常用的只有DSR、DTR、RTS、CTS、RLSD、RI、TXD、RXD、 GND管脚。
息可以传送到各个从机或传送到某个指定的从机，而从机发出的信息只能被主机接收。
情况下，DTE和 DCE之间最大传输距离为15m。为了保证码元畸变小于4%的要求，接口标准在电气特性中
RS232串行接口总线详细介绍
RS232串行接口总线目录第一节RS232串行接口系统描述 (3)第二节 RS232串行接口拓扑结构 (3)第三节物理接口 (5)3.1 电气特性 (5)3.2接口信号 (6)3.3机械特性 (8)第四节电源 (8)第五节 RS232接口协议 (9)5.1 数据传送格式 (9)5.2 流控制 (10)5.3 差错检测 (10)5.4 差错控制 (10)第六节系统配置 (10)6.1 端口地址和中断 (10)6.2 串行端口寄存器 (11)6.3 DLAB (14)第七节数据流模型 (14)第八节 RS232串口接口设备 (15)第一节RS232串行接口系统描述串行接口是微型计算机与外部设备的主要通信接口之一。
只需要一条信号线就可以进行单向数据传送。
由于线路简单，价格相对较低，目前得到广泛应用。
串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS-323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。
因此这个标准的制定，并未考虑计算机系统的应用要求。
但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。
显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。
RS232基本接线方法
RS232基本接线方法RS232是一种常见的串行通信协议，用于在计算机和外部设备之间进行数据传输。
它定义了信号的电气特性、信号的传输方式和数据格式等。
在进行RS232通信时，通常需要用到标准9针或25针的D型连接器，以及正确的接线方法。
本篇文章将详细介绍RS232的基本接线方法，以及各个引脚的作用和连接方式。
1. DCD(Data Carrier Detect)：用于指示数据载波的状态，一般连接到外部设备的DCD引脚。
2. RXD(Received Data)：用于接收数据，一般连接到外部设备的TXD引脚。
3. TXD(Transmitted Data)：用于发送数据，一般连接到外部设备的RXD引脚。
4. DTR(Data Terminal Ready)：用于指示数据终端就绪状态，一般连接到外部设备的DSR引脚。
5. GND(Ground)：地线，用于连接设备之间的共同地。
6. DSR(Data Set Ready)：用于指示数据集就绪状态，一般连接到外部设备的DTR引脚。
7. RTS(Request To Send)：请求发送数据，一般连接到外部设备的CTS引脚。
8. CTS(Clear To Send)：准备好接收数据，一般连接到外部设备的RTS引脚。
根据RS232协议规定，TXD引脚和RXD引脚是进行数据传输的主要引脚，而其他引脚可以按需使用。
下面是几种常见的RS232接线方法：1.直连方式：在直连方式中，将一台计算机与另一台计算机或外部设备直接相连，通常需要使用一根将两台设备连接在一起的串口线。
接线方法如下：-将计算机的TXD引脚连接到另一台设备的RXD引脚。
-将计算机的RXD引脚连接到另一台设备的TXD引脚。
-将两台设备的GND引脚连接在一起。
2.线路交换方式：当需要连接多个设备时，可以使用线路交换方式，通过一些辅助设备（如集线器、转换器等）将多个设备连接在一起。
接线方法如下：-将每个设备的TXD引脚连接到线路交换设备的RXD引脚。
RS232、RS485、RS422标准
第一篇RS232/RS485/RS422标准一、EIA RS-232C计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。
由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。
在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数，代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。
它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
RS-232C接口定义(9芯)1、电气特性EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定。
在TxD和RxD上：逻辑1(MARK)=-3V～-15V ，逻辑0(SPACE)=+3～＋15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）＝+3V～+15V信号无效（断开，OFF状态，负电压)=-3V～-15V根据设备供电电源的不同，+-5、+-10、+-12和+-15这样的电平都是可能的。
2、连接器的机械特性由于RS-232C并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的连接器，其引脚的定义也各不相同。
最近，8管脚的RJ-45型连接器变得越来越普遍，尽管它的管脚分配相差很大。
EIA/TIA 561标准规定了一种管脚分配的方法，但是由Dave Yost 发明的被广泛使用在Unix计算机上的Yost串连设备配线标准（"Yost Serial Device Wiring Standard"）以及其他很多设备都没有采用上述任一种连线标准。

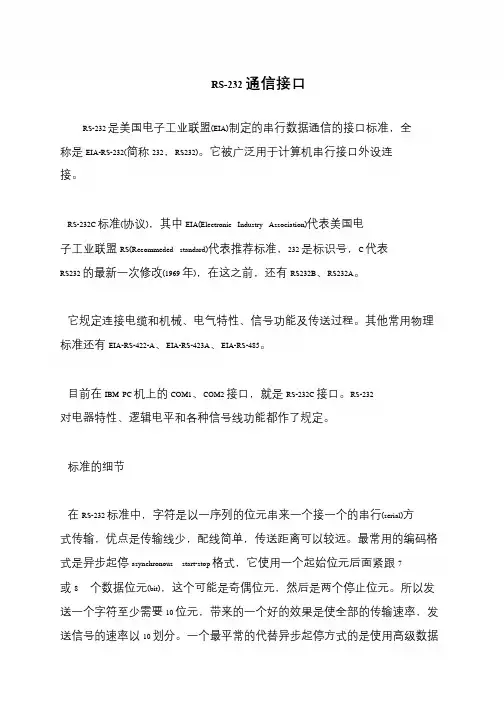

RS-232通信接口
RS-232 通信接口
RS-232 是美国电子工业联盟(EIA)制定的串行数据通信的接口标准，全
称是EIA-RS-232(简称232，RS232)。
它被广泛用于计算机串行接口外设连接。
RS-232C 标准(协议)，其中EIA(Electronic Industry Association)代表美国电子工业联盟RS(Recommeded standard)代表推荐标准，232 是标识号，C 代表RS232 的最新一次修改(1969 年)，在这之前，还有RS232B、RS232A。
它规定连接电缆和机械、电气特性、信号功能及传送过程。
其他常用物理
标准还有EIA-RS-422-A、EIA-RS-423A、EIA-RS-485。
目前在IBM PC 机上的COM1、COM2 接口，就是RS-232C 接口。
RS-232 对电器特性、逻辑电平和各种信号线功能都作了规定。
标准的细节
在RS-232 标准中，字符是以一序列的位元串来一个接一个的串行(serial)方式传输，优点是传输线少，配线简单，传送距离可以较远。
最常用的编码格
式是异步起停asynchronous start-stop 格式，它使用一个起始位元后面紧跟7 或8 个数据位元(bit)，这个可能是奇偶位元，然后是两个停止位元。
所以发
送一个字符至少需要10 位元，带来的一个好的效果是使全部的传输速率，发
送信号的速率以10 划分。
一个最平常的代替异步起停方式的是使用高级数据。
rs232、rs422与rs485接口标准及应用技术
rs232、rs422与rs485接口标准及应用技术RS232、RS422和RS485是常用的串行通信接口标准，它们在工控领域非常常见。
本文将对RS232、RS422和RS485的接口标准及应用技术进行详细阐述。
一、RS232接口标准及应用技术：RS232是一种传统的串行通信接口标准，最初用于连接计算机和外部设备，它采用了一对差分信号线（TXD和RXD）实现全双工通信。
RS232使用的电平范围是：逻辑“0”为-3V至-15V之间的电压，逻辑“1”为+3V至+15V之间的电压。
RS232接口标准适用于短距离通信，典型的应用包括计算机串口通信、调制解调器、打印机等。
RS232接口的优点是简单易用，缺点是距离短、速率低、抗干扰能力较差。
二、RS422接口标准及应用技术：RS422是一种差分信号传输技术，采用了两对差分信号线（TXD+/-和RXD+/-）实现全双工通信。
RS422使用的电平范围是：逻辑“0”为-6V至-15V之间的电压，逻辑“1”为+6V至+15V之间的电压。
RS422接口标准适用于中距离通信，典型的应用包括长距离数字通信、工控现场总线、远程监控等。
RS422接口的优点是支持多节点通信、抗干扰能力较强，缺点是速率较低。
三、RS485接口标准及应用技术：RS485也是一种差分信号传输技术，采用了半双工通信方式，可以支持多个节点进行通信。
RS485使用的电平范围与RS422相同。
RS485接口标准适用于长距离通信，典型的应用包括监控系统、楼宇自控系统、安防系统等。
它可以支持多个节点串联，最大传输距离可达1200米。
RS485接口的优点是速率比RS422更高、支持多节点通信，缺点是抗干扰能力较差。
RS232、RS422和RS485的选择应根据具体应用场景来决定。
如果通信距离短、速率低，并且抗干扰要求不高，可以选择RS232接口。
如果通信距离中等、需要全双工通信，并且抗干扰能力较强，可以选择RS422接口。
RS 232
特性
机械特性
电气特性
RS232标准采用的接口是9针或25针的D型插头，常用的一般是9针插头。 RS232C标准接口有25根线，常用的只有9根，它们是: (1)接收线信号检出( Received Line Signal Detection，RSD)——用来表示DCE已接通通信链路，告知 DTE准备接收数据。当本地的 MODEM收到由通信链路另一端(远地)的MODEM送来的载波信号时，使RLSD信号有效， 通知终端准备接收，并且由MODEM将接收下来的载波信号解调成数字数据后，沿接收数据线RXD送到终端。此线也 叫作数据载波检出(Data Carrier detection，DCD)线。 (2)接收数据( Received data，RXD)——通过RXD线终端接收从 MODEM发来的串行数据(DCE→DTE)。 (3)发送数据( Transmitted data，TXD)——通过TXD终端将串行数据发送到 MODEM(DTE→DCE)。 (4)数据终端准备好( Data Terminal Ready，DTR)——有效时(ON)状态，表明数据终端可以使用。 (5)地线-GND。 (6)数据装置准备好( Data Set ready，DSR)——有效时(ON)状态，表明通信装置处于可以使用的状态。
它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的 用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术 标准”该标准规定采用一个25个脚的DB-25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的 电平加以规定。后来IBM的PC机将RS232简化成了DB-9连接器，从而成为事实标准。而工业控制的RS-232口一般 只使用RXD、TXD、GND三条线。
标准rs232接口
标准rs232接口RS232接口是一种广泛应用于串行通信的标准接口，它可以实现设备之间的数据传输和通信。
RS232接口通常用于连接计算机和外部设备，例如打印机、调制解调器、传感器等。
本文将介绍标准RS232接口的特点、工作原理以及常见的应用场景。
首先，我们来了解一下RS232接口的特点。
RS232接口采用串行通信方式，使用单根电缆进行数据传输，其中包括数据线、控制线和地线。
RS232接口采用负逻辑电平表示逻辑1，正逻辑电平表示逻辑0，其电压范围为-15V至+15V。
此外，RS232接口还具有较高的抗干扰能力，能够在工业环境中稳定可靠地工作。
其次，我们来了解一下RS232接口的工作原理。
在RS232接口中，数据是以位的形式进行传输的，发送端将并行数据转换为串行数据发送到接收端，接收端再将串行数据转换为并行数据进行处理。
在数据传输过程中，需要使用起始位、数据位、校验位和停止位来进行数据帧的组织和校验，以确保数据的准确传输。
除此之外，RS232接口还具有一些常见的应用场景。
例如，在工业自动化领域，RS232接口常用于连接PLC（可编程逻辑控制器）和人机界面设备，实现设备之间的数据交换和控制。
在通信领域，RS232接口常用于连接调制解调器和计算机，实现数据的调制和解调。
在仪器仪表领域，RS232接口常用于连接传感器和数据采集设备，实现数据的采集和监测。
总的来说，标准RS232接口作为一种广泛应用的串行通信接口，具有较高的稳定性和可靠性，适用于各种不同的应用场景。
通过本文的介绍，相信大家对RS232接口的特点、工作原理和应用场景有了更深入的了解。
希望本文能够为大家对RS232接口有所帮助，谢谢大家的阅读！。
PLC常用通信接口标准1RS232C
PLC通信主要采用串行异步通信，其常用的串行通信接口标准有RS-232C、RS-422A和RS-485等。
RS-232C
RS-232C是美国电子工业协会EIA于1969年公布的通信协议，它的全称是“数据终端设备（DTE）和数据通信设备（DCE）之间串行二进制数据交换接口技术标准”。
RS-232C接口标准是目前计算机和PLC中最常用的一种串行通信接口。
RS-232C采用负逻辑，用-5～-15V表示逻辑“l”，用+5～+15V表示逻辑“0”。
噪声容限为2V，即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号作为逻辑“1”。
RS-232C只能进行一对一的通信，RS-232C可使用9针或25针的D型连接器，表7-1列出了RS-232C接口各引脚信号的定义以及9针与25针引脚的对应关系。
PLC一般使用9针的连接器
表7-1 RS-232C接口引脚信号的定义
如图7-6a所示为两台计算机都使用RS-232C直接进行连接的典型连接；如图7-6b所示为通信距离较近时只需3根连接线。
图7-6 两个RS-232C数据终端设备的连接
如图7-7所示RS-232-C的电气接口采用单端驱动、单端接收的电路，容易受到公共地线上的电位差和外部引入的干扰信号的影响，同时还存在以下不足之处：
图7-7 单端驱动单端接收的电路
1）传输速率较低，最高传输速度速率为20kbps。
2）传输距离短，最大通信距离为15m。
3）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。
RS-232串行接口及其通信网络.
变电站综合自动化
RS-232串行接口及其通信网络 RS-232接口标准 RS-232是美国电子电子工业协会EIA制定的物理接 口标准，也是目前数据通信与网络中应用最广泛的一 种标准。
A口 TXD B口 TXD
RXD
RXD
GND
GND
重庆电力高等专科学校
变电站综合自动化络
变电站综合自动化
MOXA卡
重庆电力高等专科学校
RS-232串行接口及其通信网
RS-232接口标准
发送 数据
信号 地
接口 线
接收 数据
重庆电力高等专科学校
变电站综合自动化
RS-232串行接口及其通信网络 RS-232接口标准 RS-232-C接口电平转换电路
+12V( +15V) 1/ 4M C 1488 TTL电 电 电电电电 2 1 1 4 3 1/ 4M C 1489 R S- 232- C 电电 1 1 1 4 3 TTL电 电 电电电 电
2 - 12V( - 15V)
7
7
2
重庆电力高等专科学校
变电站综合自动化
RS-232串行接口及其通信网络 RS-232接口标准 缺 点 ◆接口信号电平值较高，易损坏接口电路的芯片， 又因与TTL电平不兼容，故需使用电平转换电路方能 与TTL电路连接。 ◆传输速率较低，最大为20kbit/s。 ◆接口使用一根信号线和一根信号返回线而构成共 地的传输形式，易产生共模干扰。
重庆电力高等专科学校
变电站综合自动化
RS-232串行接口及其通信网络
RS-232接口标准 缺 点 ◆传输距离有限，最大传输距离为20m。 ◆RS232C接口采用全双工工作方式，但是在总线上 只允许连接1个收发器，即只能用作点对点通信。
RS-232串行接口标准简介
RS-232串行接口标准简介
目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯
图1
收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平，DB25各引脚定义参见图1。
典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V电平。
当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。
接收器典型的工作电平在+3～+12V与-3～-12V。
由于发送电平与接收电平的差仅为2V至3V 左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20kb/s。
RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。
所以RS-232适合本地设备之间的通信。
其有关电气参数参见表1。
RS232接口介绍资料详解
RS232接口介绍资料详解RS232接口就是串口，电脑机箱后方的9芯插座，旁边一般有 "|O|O|" 样标识。
一般机箱有两个，新机箱有可能只有一个。
笔记本电脑有可能没有。
有很多工业仪器将它作为标准通信端口。
通信的内容与格式一般附在仪器的用户说明书中。
计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。
由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。
在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口（又称 EIA RS-232-C）是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的 DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
（1）接口的信号内容实际上RS-232-C的25条引线中有许多是很少使用的，在计算机与终端通讯中一般只使用3-9条引线。
RS-232-C最常用的9条引线的信号内容见附表1所示（2）接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”，-5— -15V；逻辑“0” +5— +15V 。
噪声容限为2V。
即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号作为逻辑“1”(3) 接口的物理结构 RS-232-C接口连接器一般使用型号为DB-25的25芯插头座,通常插头在DCE端,插座在DTE端. 一些设备与PC机连接的RS-232-C接口,因为不使用对方的传送控制信号,只需三条接口线,即“发送数据”、“接收数据”和“信号地”。
RS-232接口标准
DTE
DCE 控制 发送 接收
DCE
DTE 控制 接收 发送
计 算 机
串 行 接 口
UART
调制 解调 器
Modem
电话线
···
调制 解调 器
Modem
串 行 接 口
UART
计 算 机
RS-232C
RS-232C
图8.19 RS-232C的典型应用 RS-232C的典型应用
1.机械特性
RS-232C采用25 RS-232C 采用 25 脚 D 型连接器 （ 含插头 / 插座 ） 作为 DTE 与 DCE 之间通 25脚 型连接器（含插头/插座）作为DTE DCE之间通 DTE与 信电缆的连接口，但在实际进行异步通信时，只需9个信号即够用， 信电缆的连接口 ， 但在实际进行异步通信时 ， 只需 9 个信号即够用 ， 因此也可以采用9 型连接器。 因此也可以采用9脚D型连接器。
RS-232C接口标准 RS-232C接口标准
RS-232C是串行异步通信中应用最广的串行总线标准， RS-232C是串行异步通信中应用最广的串行总线标准， 1969 年 由 美 国 EIA （ 电 子 工 业 协 会 ） 颁 发 ， 其 中 RS 是 Standard的编写 232是标准的标识号 RS的编写， 是标准的标识号。 Recommended Standard的编写，232是标准的标识号。RS232C的前身是RS 232A RS-232B RS232C的前身是RS-232A和RS-232B，这前两种接口标准现在 已很少使用。 RS-232C 已很少使用 。 RS-232C 主要用于使用模拟信道传输数字信 号的场合， 推出这种标准的最初目的是在数据终端设备 号的场合 ， DTE （ Data Terminal Equipment ） 与 数 据 通 信 设 备 DCE Equipment）之间建立接口标准。 （Data Communication Equipment）之间建立接口标准。 RS-232C的典型应用如图8.16所示。
数控机床RS232通讯接口及参数介绍
数控机床RS232通讯接口及参数介绍RS-232-C接口在数控机床上有9针或25针串口，其特点是简单，用一根RS232C电缆和电脑进行连接，实现在计算机和数控机床之间进行系统参数、PMC 参数、螺距补偿参数、加工程序、刀补等数据传输，完成数据备份和数据恢复，以及DNC加工和诊断维修。
一、RS-232-C简介RS-232-C接口（又称 EIA RS-232-C）在各种现代化自动控制装置上应用十分广泛，是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”，该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定，一般只使用3～9根引线。
1、RS232C接口连接器引脚分配及定义DB-25和DB-9型插头座针脚功能如下：DB-9串行口的针脚功能 DB-25串行口的针脚功能针脚符号信号名称针脚符号信号名称1 DCD 载波检测8 DCD 载波检测2 RXD 接受数据3 RXD 接受数据3 TXD 发送数据 2 TXD 发出数据4 DTR 数据终端准备好20 DTR 数据终端准备好5 SG 信号地7 SG 信号地6 DSR 数据准备好 6 DSR 数据准备好7 RTS 请求发送 4 RTS 请求发送8 CTS 清除发送 5 CTS 清除发送9 RI 振铃指示22 RI 振铃指示DB-25插头外形DB-9插头外形2、端口参数和设置串口通信最重要的参数是波特率、数据位、停止位、奇偶校验和流控制。
对于两个进行通行的端口，这些参数必须相同：2.1 波特率：这是一个衡量通信速度的参数。
它表示每秒钟传送的bit的个数。
例如300波特表示每秒钟发送300个bit。
当我们提到时钟周期时，我们就是指波特率，例如如果协议需要4800波特率，那么时钟是4800Hz。
rs232电平标准
rs232电平标准
RS-232是一种串行通信接口标准，用于连接计算机和外围设备。
RS-232定义了发送和接收数据的电气和功能规范。
RS-232电平标准定义了合规设备之间的电平范围。
根据RS-232标准，逻辑"1"表示高电平，通常在-3至-15伏特之间。
逻辑"0"表示低电平，通常在+3至+15伏特之间。
为了保持一定的电平裕度，标准规定数据信号必须保持在正负12伏特范围内。
此外，RS-232标准还规定了发送和接收数据的时钟速率，以及其他一些信号线的功能和用途。
不同的设备可能会有一些不同的变体，如RS-232C和RS-232D，但它们都遵循了相同的电平标准和基本规则。
尽管RS-232标准在现代计算机通信中已经不常用，但仍然被一些特定应用和老旧设备所使用，如串口打印机、调制解调器和早期计算机。
继RS-232之后，出现了更快速的通信标准，如USB和以太网。
232工头引脚定义
232工头引脚定义232工头引脚是一种常见的引脚定义，通常用于数字电子设备中。
在这篇文章中，我们将详细介绍232工头引脚的定义及其功能。
232工头引脚是一种RS-232串行通信接口的标准定义。
RS-232是一种广泛应用于计算机和通信设备之间的串行通信标准，用于数据传输和控制信号传递。
232工头引脚共有25个引脚，每个引脚都有不同的功能和用途。
下面是232工头引脚的详细定义：1. DCD（Data Carrier Detect）引脚用于检测数据载波信号。
2. RXD（Receive Data）引脚用于接收数据。
3. TXD（Transmit Data）引脚用于发送数据。
4. DTR（Data Terminal Ready）引脚用于通知数据终端设备已准备好。
5. GND（Ground）引脚是地线，用于电气接地。
6. DSR（Data Set Ready）引脚用于通知数据集设备已准备好。
7. RTS（Request To Send）引脚用于请求发送数据。
8. CTS（Clear To Send）引脚用于通知可以发送数据。
9. RI（Ring Indicator）引脚用于指示电话线路的响铃信号。
10. DSR（Data Signal Rate）引脚用于指示数据传输速率。
11. CD（Carrier Detect）引脚用于检测载波信号。
12. S0引脚用于设置串行通信的参数。
13. S1引脚用于设置串行通信的参数。
14. S2引脚用于设置串行通信的参数。
15. S3引脚用于设置串行通信的参数。
16. DCD（Data Carrier Detect）引脚用于检测数据载波信号。
17. T1引脚用于设置传输速率。
18. R1引脚用于设置传输速率。
19. T2引脚用于设置传输速率。
20. R2引脚用于设置传输速率。
21. T3引脚用于设置传输速率。
22. R3引脚用于设置传输速率。
23. T4引脚用于设置传输速率。
RS232、RS485串行通信接口标准
(1) 复位时，主从机都应该处于接收状态。芯片 的发送和接收功能转换是由芯片的 /RE、DE 端 控制的。/RE=1，DE=1 时，处于发送状态； /RE=0，DE=0 时， 处于接收状态。一般使用单 片机的一根口线连接 /RE、DE 端。在上电复位 时，由于硬件电路稳定需要一定的时间，并且单 片机各端口复位后处于高电平状态，这样就会使 总线上各个分机处于发送状态，加上电时各电路 的不稳定，可能向总线发送信息。
驱动器输入：1输出使能 、0禁止输出 地
6
7 8
A
B VCC
接收器同相输入和驱动器非反相输出端
接收器反相输入和驱动器反相输出端 电源（4.75V~5.25V）
发送功能：输入 /RE × × 0 1 DE 1 1 0 0 DI 1 0 × ×
输出 B 0 1 高阻 高阻 A 1 0 高阻 高阻
接收功能：输入 /RE 0 0 0 1 DE 0 0 0 0 A-B >+0.2V <-0.2V 输入开路 ×
RS232、RS485标准性能比较
接口 操作方式 最大距离 最大速率 最大驱动器/接收器数目 接收灵敏度 驱动器输出阻抗 接收器负载阻抗 负载阻抗 对共用电电压范围（V） RS-232C 单端 15m（24kb/s） 20 kb/s 1收1发 正负3V 300 Ω 3～7kΩ 3～7kΩ 正负25 RS-485 差动方式 1200m （100kb/s） 10M b/s 1发32收 正负0.2V 120KΩ >12 KΩ 60 Ω -7～+12
因此，如果用一根口线作发送和接收控制 信号，应该将口线反向后接入芯片的控制端，使 上电时芯片处于接收状态。 另外，在主从机软件上也应附加若干处理措 施，如上电时或正式通信之前，对串行口做几次 空操作，清除端口的非法数据和命令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS-232串行接口标准详细介绍
目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯。
在RS-232的通讯标准中是以一个25针的接口来定义的，并在早期的计算机如PC或XT机型上广泛使用，但在AT机以后的机型上，实际均采用了9针的简化版本应用，现在所说的232通讯均默认为
外部设备。
实际应用中，电子工程师在设计计算机与外围设备的通信时，通常在9针的基础再进行简化，只用其中的2、3、5三个管脚进行通信。
这三个管脚分别是接收线、发送线和地线，在一般情况下即可满足通讯的要求，计算机和外部通讯的接线方法如图二：
值得注意的是，2、3两脚是交叉互联的，这很容易理解，因为一个设备的发送线必须联接到另外一台设备的接收线上，反之亦然。
对于232信号的电器特性等知识，有兴趣的话可以去网站查阅这方面的文章，232是最常用的通信方式之一，大量应用于各种工业控制或电子家电等产品中，是电子工程师必须掌握的知识之一。
另外说明一下，232信号的有效通讯距离是15M。
接收机后面有4根线的接法：g rx tx v
一边接收机后面有5根线则从左向右起为:RX TX GND VCC3.3V NC
刷机的注意事项：
刷机之前最好备份，万一不成还能补救，提取原机的bin就是备份；
不能乱刷，山寨机用的芯片有几种的,最好是开壳查看；
刷机前，一定要测量好你们的中九机的升级端口输出电源，一开始不知道，还以为网上所述的3.3V，结果刷机板芯片发烫，差点报废，小心小心，机子还没刷到就先把刷机板烧坏了！！
接收机后面有4根线的接法：g rx tx v
接收机后面有5根线则从左向右起为:RX TX GND VCC3.3V NC
刷机的注意事项：
刷机之前最好备份，万一不成还能补救，提取原机的bin就是备份；
不能乱刷，山寨机用的芯片有几种的,最好是开壳查看；
刷机前，一定要测量好你们的中九机的升级端口输出电源，如本人的机子是15V输出的，一开始不知道，还以为网上所述的3.3V，结果刷机板芯片发烫，差点报废，小心小心，机子还没刷到就先把刷机板烧坏了！！一般卫星接收机的背部有4针或5针，被称为RS232（串口），台式电脑机箱后面有9针，也被称为RS232（串口），这两者之间的连接需要两样东西：一是RS232转TTL模块的小板。
二是杜邦线作为引脚扩展。
中星九号、卫星接收机常用接口说明
温馨提示：由于多数接口都是使用排插。
各个厂家定义的脚位顺序不一致，详细请测量接地脚（与机壳或机内接地点连通则为地）以判别脚位方向。
