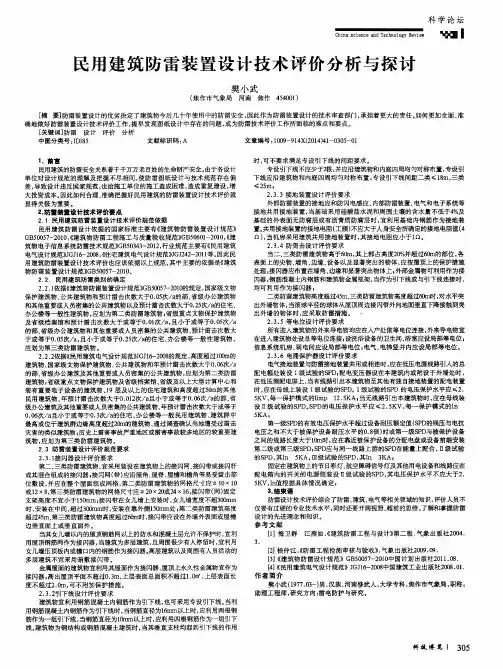

民用建筑防雷装置设计技术评价分析与探讨

发表时间：2019-06-15T13:10:54.900Z 来源：《建筑学研究前沿》2019年2期作者：黄晓红彭汉涛黄添

[导读] 对于雷电灾害予以预防，防止重大雷击事故发生，需要对雷电防护装置在建筑施工领域中的应用加以审核和验收。宁夏中科天际防雷股份有限公司宁夏银川 750002

摘要：本文对方的装置设计技术进行评价以及审查的问题展开探讨。由于建筑项目中防雷装置设计需要进行审查和技术的评价，以保证建筑的安全稳定运行，在气象主管机构的行政监管下，技术的参考依据往往是通过防雷装置的设计审核得到的数据，可以在建筑项目中加以参考，因此通过防雷装置设计审查，总结到的相关经验，文章针对审查要求和技术评价展开合理性和科学性的论证，使得建筑物在建筑过程中能够通过完善和规范的防雷设计，实现整体的设计质量提升。

关键词：民用建筑；防雷装置；技术评价

对于雷电灾害予以预防，防止重大雷击事故发生，需要对雷电防护装置在建筑施工领域中的应用加以审核和验收，从源头上将雷电安全隐患加以杜绝，保障雷电防护措施能够得到有效管理。国家关于雷电防护装置在竣工验收和设计审核方面已经拥有了很多规范的规定，但是不可否认的是，我国在建筑项目中进行雷电防护装置的设计还存在一定的问题，在施工中也由于技术不规范等导致了施工安全隐患存在。为了防止雷击事故频发，从根本上解决建筑施工的安全防护，保障人身健康生命财产安全以及设施产品，需要进行技术标准和技术规范的设定。

1、民用建筑防雷装置相关技术评价规范现状

国家在雷电防护装置设计审核和竣工验收上，进行了相应的行政许可规范的制定，使得雷电防护装置不仅能够在质量管理上得到最大程度的实施，同时也能将雷击隐患加以最大程度的规避。一防雷装置设施审核有关法律法规，对于新建项目，各级气象部门必须遵循技术评价和审核要求，标准在防雷装置设计审核的行政许可方面充分发挥作用，依据技术参考数值，响应防电设计审查意见，严格按照国家相关规定和规范标准，保证气象部门在行政许可等方面实施落实到位。

由于在建筑施工中对于雷电灾害需要进行防御的组织管理，这个关系到建筑项目的公共安全，同时对于人民财产生命安全也是要求予以保障的，关于防雷装置设计审核法律法规，国务院自2004年7月起就制定了相关的审批项目许可规定。例如气象灾害防御条例上，第378号就针对防雷装置设计审核和竣工验收，进行了县级以上地方气象主管机构的组织和建设。要求各类建筑物场所和设施上必须安装有雷电防护装置，按照国家有关防雷标准规定，进行雷电防护标准的设计和施工。在新建改建扩建项目中进行防电防雷装置设计审核和竣工验收，又在2011年进行了相关规定的改进。要求县级以上地方气象主管部门必须对本行政区域内的防雷设置进行竣工验收和设计审核，没有设置气象主管机构的要求，由上一级气象主管机构来负责完成该项工作。

尽力做好防雷装置设计审核和竣工验收工作的落地。另外在建筑物防雷设计规范中要求，在易燃易爆物品比较集中的企业单位，例如气库加油站液化天然气管站等，还有交通运输医疗卫生文物保护等单位，不得进行不得违反防雷装置设计技术评价和审核规定，必须在这些场合和设施上按照有关规定安装防雷装置，同时未经验收合格的不得投入使用。

2.防雷装置设计技术审查依据

2.1《建筑物防雷设计规范》中的规定值，电力装置的工作地要求、室内各种不同电器设备的工作地及保护地要求均有具体内容，规范规依据包含了有民用建筑电气设计规范，电气安装工程接地装置施工规范，住宅建筑爆炸和火灾危险，环境防雷装置检验技术规范，有线电视网络工程施工和验收规范，安全防范工程设计规范等等，参照上述一系列文件，又制定了建筑工程施工图设计文件审查标准，工程建设标准性强制条文，民用建筑工程电气施工图设计，安装要求以及工程建设标准，强制性条文和应用条例等[1]。

利用基础地网作联合地网，针对防雷装置设计要求，规定冲击接地电阻≤5Ω外，其它均为10～30Ω。值得一体的是，现在的建筑物一般均为多层砖混或框架结构，由于各引下线与圈梁和地网形成相互连通为一体的网状结构，每根引下线上利用立柱钢筋作引下线，所测得的电阻值实际是整个联合地网的接地电阻值，不方便单独设计和测量每根引下线所接地网的接地电阻值。在技术审查上，将建筑物的防雷设施总称为综合防雷系统，包括对内外部防雷系统进行技术审查。例如接闪器以下线接地装置，电磁屏蔽等电位连接电涌保护器等，逐个环节进行分析和审查，发现设计不合理和漏设计的问题，则立即进行设计内容的整改。要求防雷设计必须技术先进，经济可靠。在防雷装置设计技术审查过程中，对于雷击风险评估的建设项目采用评估报告，设置了建筑物外部防雷措施，对已下线接闪器接地装置等设计情况予以规定。

2.2按照接地措施设计相应的屏蔽要求，对等电位、综合布线、浪涌保护器等，要求按照工程建设标准强制性条例，进行相关文件的设计和施工，设计单位必须采用标准的设计规程，按照工程实际，遵循现行有效版本，进行防雷装置的技术评价和审查检验。四防雷设计依据全面执行相关标准的要求。旧的防雷设计规范往往容易在建筑物防雷设施的安装等问题上出现问题。例如依据传统的穿着物防雷设计规范，在雷击电磁脉冲的验收部分，停留在原有的旧版本上，对于防雷击电磁脉冲的设计缺乏相应的规范。

设计方对于公共建筑的电子信息系统参照设计，按照建筑物电子信息系统防雷技术规范进行执行，往往出现住宅中出现了电子系统不按照规范设计进行施工的问题。再就是防雷平面图和电气系统中沿用旧标准就符号，如电涌保护器，避雷线等在符号上也容易出现失误，防雷分类和电子信息系统防雷等级都出现错误。由于建筑物的使用性质以及后果定性等都缺乏相应准确的标准，很难对项目所在地理、地质、土壤、气象、环境等进行防雷分类。因此同意住宅小区建筑物的防雷设计往往出现不同等级的偏差[2]。

在进行了防雷分类中，民用建筑电气设计规范的改善之后，上述一系列问题得到了完善。例如对于接闪器的设置存在的问题，在规范要求下，利用建筑女儿墙钢筋作为避雷带的暗铺位置，对于雷击接单点进行了专门的设计，防止雷电发生次生灾害导致水泥块崩裂的问题[3]。

2.3在等下线的设计上，四周设置以下线，同时在适当位置设置测试卡，对这一问题加以重视，防止了引下线不止不合理导致的电磁脉冲防护出现问题，对接地电阻的设置要求进行防雷电波等电位连接时，要充分考虑玻璃幕墙接地端子的规范设计，同时对于防雷装置在扩建部分的连接也加以重视，尤其是在医院的扩建工程中，对于基础设施和原建筑物的连接加以了规范性操作[4]。
