HDPE虹吸式雨水管道安装工艺
浅谈厂房工程屋面HDPE虹吸式雨水管施工
浅谈厂房工程屋面 HDPE虹吸式雨水管施工江苏[摘要]本文主要南汽厂房HDPE虹吸式雨水管道施工为例，详细介绍了HDPE虹吸雨水管的具体施工方法，包括雨水斗的安装、管道支吊架的设置以及HDPE管道热熔链接的方法；[关键词]虹吸雨水管雨水斗 HDPE管热熔连接支吊架安装引言随着气候的恶化，旱涝灾害事件的频发，雨水快排的理念已成为现在建筑的“必修课”，其中应用较为广泛且经济、实用性较强的当属虹吸雨水系统。
虹吸雨水排水系统主要应用于各种屋面雨水排水系统中，它具有管径小，流速高，排水速度快，管路系统安装无需坡度，安装方便，并具有管网自洁作用。
随着新型材料的不断涌现，虹吸排水系统不断的改善，虹吸雨水排水系统的发展前景和空间将进一步扩展，特别是在厂房、机场、体育馆、展览馆等公共建筑中适用性将日益体现。
1虹吸雨水管施工工艺流程2厂房虹吸雨水排水施工2.1虹吸雨水斗安装虹吸雨水斗由斗体、格珊罩、出水短管、连接压板（或防水翼环）和反涡流装置等组成。
南汽厂房虹吸雨水斗主体为不锈钢材质，导流罩为铝合金材质；虹吸雨水管道采用HDPE管，斗体和HDPE管道采用热熔连接。
每个汇水区域设置3个雨水斗，雨水斗之间的间距为10m。
在土建钢结构屋面完成前，需完成雨水斗的定位、开孔及虹吸雨水斗与屋面钢结构的焊接工作，并在雨水斗处做加固处理。
2.2虹吸雨水管支吊架安装南汽厂房虹吸雨水管采用高密度聚乙烯（HDPE）管，支架采用槽钢悬吊方钢的形式进行固定；方形钢导管的尺寸符合表一的规定，方形钢导管沿高密度聚乙烯（HDPE）悬吊管悬挂在建筑承重结构上，高密度聚乙烯（HDPE）悬吊管则宜采用导向管卡和锚固管卡连接在方形钢导管上；方形钢导管悬挂点间距和导向管卡、锚固管卡的设置间距图一、图二，符合表二的规定。
表一方形钢导管尺寸（mm）图一 DN40~DN315的HDPE管悬吊管管卡布置图二 DN250~DN315的HDPE管悬吊管管卡布置表二HDPE管悬吊管管卡最大间距（mm）2.3虹吸雨水管安装南汽厂房虹吸雨水高密度聚乙烯（HDPE ）管采用热熔连接，为预制施工，根据图纸及管道布局进行现场下料热熔对接，HDPE 管道的热熔对接需采用专用机器进行连接，首先将需安装连接的两根HDPE 管材同时放在热熔器夹具上(夹具可根据所要安装的管径大小更换夹瓦)，每根管材另一端用管支架托起至同一水平面。

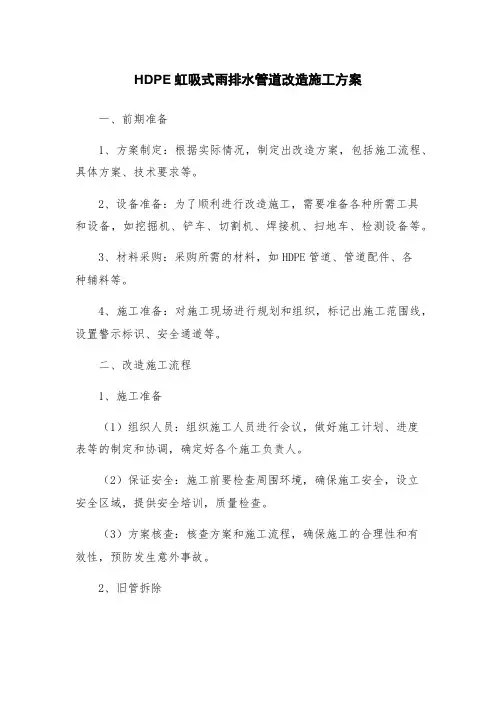

HDPE虹吸式雨排水管道改造施工方案
HDPE虹吸式雨排水管道改造施工方案
一、前期准备
1、方案制定：根据实际情况，制定出改造方案，包括施工流程、具体方案、技术要求等。
2、设备准备：为了顺利进行改造施工，需要准备各种所需工具
和设备，如挖掘机、铲车、切割机、焊接机、扫地车、检测设备等。
3、材料采购：采购所需的材料，如HDPE管道、管道配件、各
种辅料等。
4、施工准备：对施工现场进行规划和组织，标记出施工范围线，设置警示标识、安全通道等。
二、改造施工流程
1、施工准备
（1）组织人员：组织施工人员进行会议，做好施工计划、进度
表等的制定和协调，确定好各个施工负责人。
（2）保证安全：施工前要检查周围环境，确保施工安全，设立
安全区域，提供安全培训，质量检查。
（3）方案核查：核查方案和施工流程，确保施工的合理性和有
效性，预防发生意外事故。
2、旧管拆除。
虹吸雨水管道施工要求
第七篇、虹吸雨水管道一、管道及组成件材质1、管道材料1.1 虹吸雨水管道采用高密度聚乙烯塑料管（HDPE管），管材执行标准为GB/T13663-92，应满足以下要求：（1）长期内压蠕变试验（80±2℃，4MPa，170h）：171小时未破裂，未渗漏。
（2）熔融指数（负载5Kg，温度190℃）：0.41g/min（3）拉伸断裂伸长率（23±2℃）：752.16%（4）拉伸屈服强度（23±2℃）：21.53MPa（5）焊件拉伸屈服强度（23±2℃）：22.44 MPa（6）负压试验（23±2℃，0.08MPa，60min）：未渗漏（7）静液压试验（23±2℃，1.0MPa，60min）：未破裂，未渗漏（8）线膨胀系数（-28℃~32℃）：1.158*10-4/℃1.2 管径与壁厚对照表1.3雨水斗（1）雨水斗选用要求a、雨水斗应选用特殊设计的带防护罩和隔气装置，斗体采用全金属不锈材料制造，使用寿命应超过50年。
b、需使用下沉式斗体的雨水斗，雨水斗出口尾管与管道为同类材质。
产品须满足《虹吸雨水斗》CJ/T245-2007的要求，虹吸厂家需提供雨水斗的专利证书或授权使用证书。
（2）雨水斗与预留洞尺寸对照表。
1.4主要材料要求。
二、管道施工技术要求1、管道安装基本程序通常按照屋面雨水斗――支管――水平管――立管---出户管的顺序进行施工。
（在实际安装过程中，有可能根据具体的施工条件做出适度的调整），能够预制的尽量预制，以加快施工速度。
按照设计的管段长度和配件类型逐段进行安装连接，用支吊架及时把管道固定牢固，并按照规范要求安装固定管卡。
对于施工完的管道系统及时检查施工质量，及时调整偏差项目，水平管道的水平度和立管的垂直度应该调整至符合设计要求。
（1）熟悉施工图纸和施工现场，与土建和监理单位做好协商与沟通工作。
（2）按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。
HDPE虹吸式雨水管道安装工艺
HDPE虹吸式雨水管道安装工艺虹吸式雨水收集系统是屋面雨水排水的一种形式，是在设计条件下利用雨水斗至排出管之间的有效位差为动力，使系统内部产生负压的雨水排水系统，其水力计算依据为流体力学的伯努利方程。
由于系统适用于各种建筑屋面的雨水排除，因而深受用户的青睐。
虹吸式屋面雨水排水系统以其泄流量大、管材少、节约建筑空间和地面开挖少等优点得到越来越广泛地应用。
在国内的工程中，包括北京鸟巢体育场、首都机场T3航站、中央电视台新址等一批重点工程，纷纷采用了虹吸排水系统。
雨水在管道内高速流动可达到自清洁作用，排水高效而且噪音小。
一、工作原理虹吸式雨水排放系统利用建筑物屋面高度所形成的水头来实现虹吸排水。
降雨来临时，屋面逐渐形成积水，由于采用了科学设计的防漩涡雨水斗，当屋面雨水高度达到一定高度，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，当雨水通过管道变径时，在此处产生负压，加速雨水的排放速度。
二、工作特点2.1虹吸式雨水斗采用机械固定方式，能确保雨水斗与屋面连接密封，具有优异的抗腐蚀性能，且无需作防锈处理。
2.2管道排水可实现满管流，排水畅通，节省雨水斗、立管、横管和雨水检查井等；节约建筑空间，使建筑外形美观。
2.3机械强度高，施工简便。
三、适用范围本工法适用于工业与民用建筑的屋面HDPE雨水排水系统。
四、工艺原理虹吸式屋面雨水排水系统依靠虹吸式雨水斗在天沟水深达到一定深度时实现气水分离, 使整个管道呈现满流，在雨水连续流过雨水悬吊管转入雨水立管跌落时，产生最大负压而形成抽吸作用，从而进入虹吸状态, 实现迅速、高效的排水功能。
该系统由虹吸式雨水斗、管材（悬吊管、立管、排出管）、管件、固定件组成。
五、施工要点5.1.施工准备：根据图纸检查核对预留孔洞是否正确，将管道坐标、标高、位置画线定位，按施工图纸所注管道及管件的规格尺寸及预留管口的位置，预先进行排列，经排列各部位尺寸都能达到设计和技术交底的要求后，方可下料，根据管材及管件的预排尺寸，画好标记，进行断管、编号。
虹吸雨水排水系统施工方案施工工艺(两套)
·加热完毕，待连接件应迅速脱离对接连接加热工具，并应用均匀外力使其完全接触，形成均匀凸缘。
热熔焊接工艺流程：
电熔连接应符合下列规定：
·电熔焊接机具与电熔管件应在正确连通，连接时，通电加热的电压和加热时间应符合电熔连接机具和电熔管件生产厂的规定，根据使用的电压和电流强度及电源特性提供相应的电保护措施。
第一套方案
一、施工准备工作
1.准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。
2.会同设计院、甲方、监理进行图纸会审，解决存在的问题。
3.配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规范要求。
1、特点
1.1设计特点
1.1.1虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。
1.1.2虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。
1.2.3由于高密度聚乙烯(HDPE)管具有成本低、质量轻、安装方便等特性，虹吸式雨水系统管道通常采用高密度聚乙烯(HDPE)管,采用高密度聚乙烯（HDPE）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更适合预制安装。
2、适用范围
压力（虹吸）流雨水系统适用于大型会展中心、体育馆、候机楼、飞机库、物流中心、商厦、厂房等大型工业与民用建筑的各种类型屋面的排水。
hdpe虹吸雨水管
hdpe虹吸雨水管【篇一：hdpe雨水管施工方案】4.6、hdpe管道安装。
hdpe管道是一种新型的聚乙烯材料，其抗冲击、抗开裂、耐老化、耐腐蚀、耐磨损的特殊性能相对于其他管道更先进，hdpe管道光滑的内表面和非粘附特性，保证hdpe管道具有较传统管材更高的输送能力，同时也降低了管路的压力损失和输水能耗。
由于hdpe管道的柔性好，重量轻，所以一般先预制，后连接安装，连接时，尽量利用对口热熔焊接法，或采用电熔套筒焊接，也可利用塑钢法兰连接法，保证密封性能达到虹吸原理要求。
①热熔焊接：热熔焊接前，检查焊接表面和加热工具：焊接表面污物应用洁净棉布擦净，加热工具上的聚乙烯残留物用木质刮刀清除；检查对接焊机是否与管材直径相匹配；检查热熔焊接温度是否符合要求：200℃~220℃②操作方法：在对接焊机上夹紧管材或管件的插口端，清洁插口端。
移动可动夹具，将管材、管件连接面在铣刀上刨平，取下铣刀，检查管端连接面，使其间隙不大于0.3mm。
校直对接焊机上两对应的待接件，使其在同一轴线上，错边一宜大于壁厚的10%。
将加热工具放在两连接面之间，使对接焊机上的管材靠近加热工具并施加一定的压力，直到融化形成沿管材整个外圆平滑对称的翻边为止。
加热完毕，迅速取出加热工具，并用均匀外力使待连接端面完全接触，形成均匀凸缘。
保持压力及接件位置至少10分钟进行冷却，冷却后焊接完成。
③电熔焊接：＊使用专用电熔焊机进行焊接。
＊焊接时间按所标示调节。
a. 将管材的连接端切割垂直，并用洁净棉布擦净管材和管件连接面上的污物，并应标出插入深度，用手动或机械刮刀刮去连接部位的外表皮。
b. 将清洁、刮好的待连接的管材或管件插入电熔接头，并进行固定，电熔接头本身应不受力，以免焊接后变形。
c. 将电熔管件接上专用电源，接通焊机电源，开机，按要求校正焊接时间。
d. 开始焊接（焊接过程要对管件进行观察，若发生变形则停止焊接），待自动加热完成后，关闭电源、取下管件上的电源插头。
大面积屋面虹吸式雨水排放HDPE管悬吊安装施工工法(2)
大面积屋面虹吸式雨水排放HDPE管悬吊安装施工工法大面积屋面虹吸式雨水排放HDPE管悬吊安装施工工法一、前言随着环保意识的提高，雨水的收集和利用成为一种重要的水资源节约方式。
而大面积屋面虹吸式雨水排放HDPE管悬吊安装施工工法是一种高效、节约的雨水排放系统，本文将介绍该工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. 采用HDPE管材质，具有良好的耐腐蚀性和抗老化性能，可以满足长期使用的需求。
2. 采用虹吸原理，无需电力驱动，节能环保。
3. 采用悬吊安装施工方式，可以有效利用屋面空间，不占用室内空间。
4. 设计合理，排水能力强，可适应各种降雨情况。
5. 施工简便，可以快速安装和维修，减少劳动力和时间成本。
三、适应范围该工法适用于大面积屋面排水系统，特别是对于屋顶面积较大、排水需求较高的建筑，如厂房、商场、大型住宅小区等。
四、工艺原理该工法通过虹吸原理实现雨水的排放，利用HDPE管的负压效应形成虹吸效果，使雨水快速被引流。
在施工工法与实际工程之间的联系上，采取了以下技术措施：1.屋面设计：根据实际降雨量和屋面面积，合理设计排水系统，确保雨水能够顺畅引流。
2. HDPE管选择：根据需求选择合适的HDPE管规格和材质，确保管道的耐腐蚀性和抗老化性能。
3. 悬吊安装：根据现场情况，安装适量的悬吊支架，保证HDPE管在屋顶上的稳定性和安全性。
4. 虹吸效果：通过合理的管道坡度和管径的选择，使得雨水在管道内形成负压区域，实现虹吸效果。
五、施工工艺1. 准备工作：确定好施工方案，采购必要的材料和机具设备。
2. 管道安装：根据设计要求，先在屋面上确定好管道的走向和位置，然后安装支架固定管道。
3. 弯头连接：根据需要，进行弯头连接，以适应屋顶的布置。
4.悬挂管道：根据支架的位置，使用专用的悬挂装置将管道悬吊安装在支架上。
5. 管道连接：将各个管段进行连接，采用热熔连接或机械连接方式，确保连接牢固。
虹吸雨水hdpe管安装要求
虹吸雨水hdpe管安装要求摘要：一、HDPE虹吸雨水管概述二、HDPE虹吸雨水管安装方法1.准备工作2.管道切割与预制3.管道连接4.管道安装5.系统测试三、HDPE虹吸雨水管的优点与注意事项正文：一、HDPE虹吸雨水管概述HDPE虹吸雨水管是一种用于雨水排放收集系统的优质材料。
它利用伯努利方程，通过周密计算，充分利用屋面和地面的高差产生的能量形成虹吸作用。
系统在满流状态时能快速排出雨水，并为后期雨水收集提供便利。
HDPE 管具有耐老化性能好、抗压能力强等优点，适用于各种建筑类型的雨水排放系统。
二、HDPE虹吸雨水管安装方法1.准备工作：在安装HDPE虹吸雨水管前，需对施工场地进行勘察，了解排水系统的布局、管道走向及安装高度等。
此外，还需准备好相应的施工工具和材料，如电熔连接器、切割机等。
2.管道切割与预制：根据设计图纸，确定管道的长度、走向和连接方式。
使用切割机切割HDPE管，切割面应平整无毛刺和焊渣。
切割后，对管道进行预制，将管道按设计要求组装成相应的管道组件。
3.管道连接：采用电熔连接方式将管道连接起来。
连接时，将连接器的凸起部分插入管道的凹槽，然后按连接器的指示进行加热。
加热过程中，需保持连接器与管道连接处的稳定，避免移位。
4.管道安装：按照设计图纸，将预制好的管道组件依次安装到指定位置。
在安装过程中，需保证管道的水平度和垂直度，避免管道弯曲或扭曲。
遇到弯头、三通等管道配件时，需按照设计要求进行安装。
5.系统测试：安装完成后，对虹吸雨水系统进行测试。
打开水源，观察管道是否能形成虹吸现象，并检查管道是否有泄漏。
如有问题，及时进行调整和修复。
三、HDPE虹吸雨水管的优点与注意事项1.优点：HDPE虹吸雨水管具有耐老化性能好、抗压能力强、使用寿命长等优点。
此外，它还能有效降低噪音，适用于对安静要求较高的场所。
2.注意事项：（1）在安装过程中，应注意保持管道的平直，避免弯曲和扭曲，以保证虹吸效果。
虹吸雨水hdpe管安装要求
虹吸雨水hdpe管安装要求以虹吸雨水HDPE管安装要求为标题虹吸雨水HDPE管是一种常用的雨水收集系统，可以将雨水有效地收集和利用起来。
在安装虹吸雨水HDPE管时，有一些要求需要注意，以确保系统的正常运行和长期使用。
本文将介绍虹吸雨水HDPE管的安装要求。
一、选择合适的材料和规格在选择虹吸雨水HDPE管时，应根据实际需要选择合适的材料和规格。
HDPE管是一种高密度聚乙烯管，具有优异的耐腐蚀性和抗压性能。
根据实际需要选择合适的管径和壁厚，以确保系统的承载能力和使用寿命。
二、保证管道的坡度虹吸雨水HDPE管的安装要求保证管道的坡度，以确保雨水能够顺利流动。
一般来说，管道的坡度应保持在0.5%至1%之间。
在安装过程中，应使用水平仪来检查管道的坡度，以确保其达到要求。
三、合理设置检查井和排水口在虹吸雨水HDPE管的安装过程中，需要合理设置检查井和排水口，以便于系统的检修和维护。
检查井应设置在管道的转弯处和重要节点处，以便于检查和清理管道。
排水口应设置在低洼处，以便于排除积水。
四、安装过程中的注意事项在安装虹吸雨水HDPE管时，有一些注意事项需要遵守。
首先，应确保管道连接处的密封性，避免漏水。
其次，应避免管道受到外力的破坏，避免损坏管道的强度和稳定性。
再次，应避免管道与其他建筑物或设备产生冲突，以免影响正常使用。
五、保养和维护虹吸雨水HDPE管安装完成后，还需要进行定期的保养和维护工作，以确保系统的正常运行和延长使用寿命。
保养和维护工作包括清理管道、检查井和排水口，排除堵塞物，修复损坏部分等。
定期巡视和维护可以有效预防故障和延长系统的使用寿命。
虹吸雨水HDPE管的安装要求包括选择合适的材料和规格、保证管道的坡度、合理设置检查井和排水口、遵守安装过程中的注意事项以及定期的保养和维护工作。
只有在符合这些要求的前提下，虹吸雨水HDPE管才能正常运行，实现雨水的有效收集和利用。
虹吸系统施工工艺方案
虹吸系统施工工艺方案虹吸系统是专业的屋面排水系统，在主体施工阶段，根据合同要求，选择专业分包单位进行施工。
首先需要进行虹吸系统的深化设计工作，将深化设计的图纸报送设计单位审核，审核通过后，方可进行虹吸系统的施工。
虹吸雨水管系统按设计图纸要求选用HDPE （高密度聚乙烯管）排水管安装，热熔连接，雨水斗选用不锈钢雨水斗。
1 施工顺序在基础施工阶段，需要将穿越基础的出水口的管道进行预埋，在钢结构施工完成后，既可以进行虹吸系统上部管道的安装，首先进行底层立管的安装，在屋面系统施工完成后，开始进行虹吸系统屋面横管的安装，再屋面防水施工完成后，进行雨水斗的安装。
2 工艺流程工艺流程图如图所示。
施工工艺流程图3 系统安装a ．施工准备⑴技术准备：施工前认真熟悉图纸，做好图纸会审工作，根据施工技术要求和施工验收规范，制定相应的施工方案、工艺标准。
施工前对施工人员进行全面的技术交底，其主要内容有：有关施工技术标准及规范；主要施工技术要求；工艺流程及物料性能、用途等。
⑵施工现场准备：依据施工图纸测量定位，确定标高，处理管路径上的预留孔洞，预留孔洞尺寸宜较管外径大50-100mm，架空管道顶上部的净空不小于80mm。
⑶雨水斗安装：对雨水斗安装位置放样并检查、确认。
在有天沟部分汇水天沟内进行开孔，放置雨水斗，安装雨水斗专用安装片（安装片与雨水斗连接是氩弧焊焊接）。
安装片与天沟采用射钉连接的方式，连接时在安装片上涂上防水涂料，以起到防水作用⑷悬吊管安装a.测量放线：放线前先根据图纸定位尺寸核对现场是否与建筑物及其它管线有冲突，再放出直线，在直线上定出安装片的位置。
b.安装片安装：水平管安装片不超过2.5米设置一个，立管安装片不超过15倍管径设置一个，具体距离参照管道的固定。
安装片装好后要重新拉线检查，如果安装片的中心不在一条直线上，可以通过上面的长形孔作调整。
钢结构上可不使用安装片，但支吊点的距离不变。
见图4-1.2.5米图4-1 安装片安装示意图c.安装片固定在承重结构上，管道支吊架应固定在安装片上，固定位置要准确，埋设应牢固，立管及水平管道安装。
虹吸式雨水排水系统施工工艺
虹吸式雨水排水系统施工工艺标准1.适用范围和编制依据1.1适用范围本工艺标准适用于建筑给、排水工程中的虹吸式雨水排水系统安装工程1.2编制依据《建筑建筑给水、排水及采暖工程施工质量验收规范》GB50242-2002《虹吸式屋面雨水排水系统技术规程》CECS183:20052.施工准备2.1材料的质量要求2.1.1管材、管件应有出厂质量证明文件。
2.1.2管材不允许有折叠、裂纹、分层、搭焊；内外表面应光滑。
2.1.5采用HDPE管材料。
用于同一系统的管材和管件及虹吸式雨水斗的连接短管应采用相同材质，各种管材的符合材料标准规定。
2.2主要机具2.2.1机械设备：电熔焊机、对接型热熔机、角磨机、电焊机、切割机、水平尺。
2.2.2通用和专用工具：扳手、起子、锉刀、木榔头等。
2.2.3测量、检测和试验设备：钢卷尺、游标卡尺、角尺、水平尺等2.3作业条件施工现场土建已提交相应的施工作业面。
3.操作工艺3.1工艺流程3.2测量定位、预留预埋认真审查图纸，在管道穿过楼板和剪力墙处预留孔洞。
在屋面结构施工时，配合土建预留符合雨水斗安装孔洞，或直接将雨水斗座连同保护螺丝预埋在屋面混凝土中，预埋时应留出屋面找平层厚度(预留位置应参照土建施工图，根据轴线、标高以及水施图准确定出预留洞口的位置)。
3.2支架制作安装：对应管材按照规范、设计要求进行支架制作安装，应注意：(1)管道安装时应设置固定件，固定件必须能够承受满流管道的重量以及高速水流所产生的冲击力。
对于HDPE管道系统，固定件还应吸收管道热胀冷缩时产生的轴向应力。
(2)固定件应根据各种管材要求设置，位置准确，埋设平整，与管道接触紧密，但不得损伤管道表面。
(3)固定件宜采用与虹吸式屋面雨水排放系统配套的专用管道固定系统。
(4)管道支吊架应固定在承重结构上，位置正确，埋设牢固。
(5)管道的支、吊架间距及设置要求要满足规范要求。
(6)HDPE悬吊管采用方形钢导管进行固定。
虹吸式雨水管道安装
虹吸式雨水管道安装第一条、系统安装：雨水斗的安装位置满足以下要求：雨水斗离墙至少1米；雨水斗之间距离不大于20米。
天沟雨水斗安装：在屋面防水层施工前安装不锈钢底盘放在预留孔的正上方，确保底盘与面板顶面标高保持一致，同时用混凝土封堵尾管与预留洞之间的空隙。
在混凝土封堵完成后，土建方开始进行防水施工，但要保证防水层不超过规定界限。
防水施工完成后，安装夹圈，防水保护层及找平层做到夹圈的边缘。
在屋面工程结束，管路系统安装完毕后安装空气挡板或隔栅防护罩。
管道安装：镀锌无缝钢管采用卡箍连接，按照设计坐标、标高位置，现场实测尺寸进行划线切割、下料，预制管道。
管道断口需用钢锉挫掉毛刺进行防腐处理，用专用滚槽机压出槽口，将两段管段对齐用专用卡箍卡紧。
按管线坐标位置放线安装固定支吊架将管段水平吊装。
严格按图纸施工，特别是变径位置必须在设计位置的±0.20m以内。
检验与试验：在系统管路安装完成后，排水管道按规范要求做灌水试验。
系统灌水试验合格后，还需要做排水性能试验。
虹吸式排水系统可以采用以下三种实验方法：单位时间内水容积增减的方法（适用于混凝土屋面）。
先将排水系统的立管出口密封并将对应的排水区域分开设立储水区，然后向储水区内持续加水（要求水深小于0.5米，供水量应满足按设计排水量排放一分钟）。
打开排水出口5秒钟后，记录30秒内屋面水面的变化量并计算：排水能力（升／秒）：水容积变化量／30秒。
管道流量计测量的方法。
在排水系统排出干管部分安装流量计，并密封出口，将对应的排水区域分开设立储水区，然后向储水区内持续加水（要求水深小于0.5米，供水量应满足按设计排水量排放一分钟）。
打开排水出口5秒钟后，记录30秒内流量计显示的数值并计算平均值为其排水能力。
采用降雨时实际观测来计算雨水的排水能力的方法。
降雨量依据当地气象部门监测数据。
第二条、技术要点虹吸式屋面雨水排放系统，系统排水管道均按满流有压状态设计，因为整个系统的正常运行依靠虹吸作用，所以确保产生并维持虹吸作用的技术要点是保证系统正常运行必要条件。
虹吸雨水hdpe管安装要求
虹吸雨水hdpe管安装要求【最新版】目录1.HDPE 虹吸雨水管的安装要求2.HDPE 虹吸雨水管的优点3.HDPE 虹吸雨水管的安装规范4.HDPE 虹吸雨水管的注意事项5.HDPE 虹吸雨水管的应用范围正文HDPE 虹吸雨水管是一种新型的雨水排泄系统，广泛应用于建筑物、道路、广场等场所。
本文将详细介绍 HDPE 虹吸雨水管的安装要求、优点、安装规范和注意事项，以及其应用范围。
一、HDPE 虹吸雨水管的安装要求1.在安装 HDPE 虹吸雨水管之前，首先要检查管道是否完好，有无破损、裂缝等现象。
2.HDPE 虹吸雨水管的安装位置应根据设计图纸进行，确保管道的坡度和流向正确。
3.管道的连接方式应采用电熔连接，确保连接处的密封性。
4.在安装过程中，应注意对管道进行固定，防止管道在施工过程中发生移动。
5.安装完成后，应进行水压试验，确保管道的密封性和强度符合设计要求。
二、HDPE 虹吸雨水管的优点1.HDPE 虹吸雨水管具有较高的耐压性和耐腐蚀性，使用寿命长。
2.管道内壁光滑，水流阻力小，排水效率高。
3.节能环保，减少雨水排放的能耗。
4.安装简便，施工周期短。
5.维护方便，易于清洁和检修。
三、HDPE 虹吸雨水管的安装规范1.管道的安装应按照设计图纸进行，确保管道的坡度和流向正确。
2.管道的连接方式应采用电熔连接，确保连接处的密封性。
3.管道的固定应采用支座、吊架等方式，确保管道的稳定性。
4.管道的防水处理应按照设计要求进行，确保管道的密封性。
5.安装完成后，应进行水压试验，确保管道的密封性和强度符合设计要求。
四、HDPE 虹吸雨水管的注意事项1.在安装过程中，应注意对管道进行保护，防止管道受损。
2.在进行水压试验时，应确保试验压力符合设计要求，试验时间不少于 30 分钟。
3.在施工过程中，应注意对管道的清洁，防止管道堵塞。
4.在冬季施工时，应注意采取防冻措施，防止管道冻裂。
五、HDPE 虹吸雨水管的应用范围1.建筑物：包括住宅、商业建筑、办公楼等。
HDPE虹吸雨水系统施工规范
焊接升温时间及焊接时 间参照图表
SUPIPES
焊
接
时
间
检查焊接板的温度。
在绿灯亮之前，不要开始焊接过
程。
管道壁厚 mm
一开始，用力把管道焊接面
顶在焊接板上，然后，放松地握
住管道。
仔细地观察整个
焊接熔化过程。
目测焊接面质量的方法
正确
错误路 偏离了轴线
在开始焊接时 施加的压力太大
焊接加热温 度不稳定
北京速派科技发展有限公司
北京速派科技发展有限公司虹吸屋面雨水排放系统
Beijing SUPIPES Technology & Developement Co.,Ltd Siphonic Roof Rain Drainage system
SUPIPES
预制安装
准备管道和配件
垂直切割管道
预制安装
任意切割配件
SUPIPES
Anchor bracket with electroweld sleeve coupling 锚固管卡配合电焊管箍连接件使用
Anchor bracket with double-flange bushing 锚固管卡配合两个法兰衬管
北京速派科技发展有限公司
北京速派科技发展有限公司虹吸屋面雨水排放系统
FG G
A RA
G
FA
RA
固定方法的描述
A
A A
F
F
F
G RA
RA
Key: A Suspension (threaded nut M10)
悬挂点(10mm螺帽)
G Guide bracket
导向管卡
AA Distance between suspension points 悬挂点间距
雨水hdpe管施工工艺流程
雨水hdpe管施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!雨水HDPE管施工工艺流程详解雨水HDPE（高密度聚乙烯）管因其耐腐蚀、抗压性强、使用寿命长等优点，被广泛应用于城市雨水排放系统中。
虹吸雨水安装规范
虹吸雨水安装规范【篇一：虹吸雨水系统施工工艺】虹吸雨水排放系统施工工法1、特色1.1 设计特色1.1.1 虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，所以虹吸排水系统中雨水悬吊管可做到无坡度敷设。
同时，当产生出虹吸作用时管道内水流流速很高，所以系统拥有较好的自清作用。
而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005 。
1.1.2 虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说清除相同的雨水流量，采纳虹吸排水系统的排水管管径要小于采纳重力排水系统的排水管管径。
1.1.3 虹吸排水系统其本质是一种多斗压力流雨水排水系统。
所以埋地管相对重力式排水系统要显然减少。
1.2 施工特色：1.2.1 采纳虹吸式雨水系统，立管数目少、土方开挖少，大大减少工程量，缩散工期。
1.2.2 虹吸式雨水斗，优秀的防腐性能、安装时无需做防腐办理，采纳独到机械固定方式（近似法兰构造），能完全解决雨水口的密封问题，屋面预留孔洞小，安装、保护便利。
1.2.3 因为高密度聚乙烯(hdpe) 管拥有成本低、质量轻、安装方便等特征，虹吸式雨水系统管道往常采纳高密度聚乙烯 (hdpe) 管 ,采纳高密度聚乙烯（ hdpe ）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更合适预制安装。
2、合用范围压力（虹吸）流雨水系统合用于大型会展中心、体育馆、候机楼、飞机库、物流中心、商厦、厂房等大型工业与民用建筑的各样种类屋面的排水。
3、工艺原理该系统采纳特制的雨水斗，配合精准的计算，在设计条件下，充足利用与地面的高差所形成有效作用，水头形成虹吸，使屋面雨水得以快速排泄。
虹吸雨水的安装表示图如图 3.1 所示。
1图 3-1 虹吸雨水安装表示图4、工艺流程及操作重点4.1 工艺流程图如图 4.1-1 所示。
图4.1-1 施工工艺流程图4.2 操作重点4.2.1 施工准备4.2.1.1 技术准备：施工前仔细熟习图纸，做好图纸会审工作，依据施工技术要乞降施工查收规范，拟订相应的施工方案、工艺标准。
虹吸式雨水系统HDPE水平管道施工工法
虹吸式雨水系统HDPE水平管道施工工法虹吸式雨水系统HDPE水平管道施工工法一、前言随着城市化进程的不断加快和环境意识的不断提高，雨水收集和利用成为了一个重要的环境保护和节能措施。
而虹吸式雨水系统作为一种高效的雨水收集系统，被广泛应用于城市建设和生活用水领域。
本文将详细介绍虹吸式雨水系统HDPE水平管道的施工工法，旨在为实际工程提供参考和指导。
二、工法特点虹吸式雨水系统HDPE水平管道施工工法具有以下几个特点：1. 施工简便：采用HDPE材料制作水平管道，管道轻便易搬运，且不需要进行复杂的连接工作。
2. 成本低廉：HDPE材料价格相对较低，施工过程中的材料和设备投入较少。
3. 维护方便：HDPE材料具有耐腐蚀性能，不易生锈和积垢，维护工作简单。
三、适应范围虹吸式雨水系统HDPE水平管道适用于城市建设中的大型建筑、住宅区、商业区等场所，以及工业和农业水灌溉用水领域。
四、工艺原理虹吸式雨水系统的工艺原理是利用管道内部的负压和大气压力差，通过虹吸作用将雨水从高处引导到低处。
在施工工法中，需要采取以下技术措施：1. 合理设计虹吸装置的尺寸和高度，确保虹吸作用的有效性。
2. 管道的施工中需保持一定的倾斜度，以确保雨水能够顺利流动。
五、施工工艺1. 管道布置：根据实际场地情况，合理布置虹吸式雨水系统的水平管道路径，确保雨水能够顺利流动。
2. 管道安装：选择HDPE材料制作水平管道，并采用热熔连接或电焊连接方式进行管道的安装。
3. 管道连接：根据实际需要，采用弯头、三通等配件进行管道的连接，以确保管道的顺畅流动。
4. 管道测试：在施工完成后，进行水压试验和泄漏测试，以确保管道的质量和连通性。
六、劳动组织在施工过程中，需要组织一定数量的工人进行管道的安装和连接工作，同时需要配备一定数量的监督人员和质检人员进行质量监控和验收工作。
七、机具设备虹吸式雨水系统HDPE水平管道施工所需的机具设备包括热熔机、电焊机、管道切割机、液压千斤顶等。
虹吸式屋面雨水排水系统安装技术_secret
虹吸式屋面雨水排水系统安装技术【摘要】：介绍虹吸式屋面雨水排水系统的安装技术及安装过程中的注意事项，为系统安装提供经验和借鉴。
【关键词】：虹吸式屋面雨水排水系统；虹吸式雨水斗；悬吊系统；热熔连接一、工程概况本工程为汽车展示维修中心，总建筑面积10107.66㎡，其中地上6828.57㎡，地下3279.09㎡。
建筑高度10.755m。
本建筑结构类型，地上为钢结构框架，地下室为钢筋混凝土框架结构。
整个建筑分为两个功能区，前半部分为汽车展厅，后半部分为维修车间。
屋面雨水排水系统设计为虹吸式屋面雨水排水系统，共计8套系统，采用WJ-110A型不锈钢雨水斗5个，WJ-63A不锈钢雨水斗6个，WJ-90A不锈钢雨水斗13个。
管材采用HDPE高密度聚乙烯管，热熔连接。
二、屋面虹吸式雨水排水系统安装技术（一）安装顺序虹吸式雨水斗安装雨水支管（连接管）安装悬吊系统及支架安装雨水悬吊水平管安装雨水立管安装雨水排出管安装灌水试验通水试验（二）安装技术1、虹吸式雨水斗安装：本工程展厅部分屋面为斜屋面，将雨水排到配件库的混凝土平屋面，由混凝土平屋面通过虹吸式雨水排水系统再排放到室外雨水井；维修车间部分为彩钢板斜屋面，雨水集中汇集到两侧天沟，由天沟通过虹吸式雨水排水系统排放到室外雨水井。
虹吸式不锈钢雨水斗在不同材质、不同结构的屋面、雨水天沟安装方法不同。
雨水斗底盘与混凝土屋面采用膨胀螺栓连接，与不锈钢天沟采用氩弧焊连接。
雨水斗进水隔栅暴露于屋面上，隔栅由固定螺栓与雨水斗底盘固定，可防10级以上强风，不移动，不变形，能正常工作。
安装示意图如下：2、虹吸式雨水斗与管道的连接：虹吸式雨水斗与HDPE管道连接采用螺纹连接，即利用一个钢塑转换头和雨水斗与管道的连接，这种连接方法有连接牢固、施工方便等优点。
3、悬吊系统及支架的安装悬吊系统采用新型管道固定装置，为工厂生产的成品，包括悬吊系统所用的热镀锌方钢、安装片、吊杆、滑动管卡、固定管卡、方钢的连接件等固定件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HDPEtt吸式雨水管道安装工艺
虹吸式雨水收集系统是屋面雨水排水的一种形式，是在设计条件下利用雨水斗至排出管之间的有效位差为动力，使系统内部产生负压的雨水排水系统，其水力计算依据为流体力学的伯努利方程。
由于系统适用于各种建筑屋面的雨水排除，因而深受用户的青睐。
虹吸式屋面雨水排水系统以其泄流量大、管材少、节约建筑空间和地面开挖少等优点得
到越来越广泛地应用。
在国内的工程中，包括北京鸟巢体育场、首都机场T3航站、中央电
视台新址等一批重点工程，纷纷采用了虹吸排水系统。
雨水在管道内高速流动可达到自清洁
作用，排水高效而且噪音小。
、工作原理
虹吸式雨水排放系统利用建筑物屋面高度所形成的水头来实现虹吸排水。
降雨来临时，屋面逐渐形成积水，由于采用了科学设计的防漩涡雨水斗，当屋面雨水高度达到一定高度，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统
时所夹带的空气量，使得系统中排水管道呈满流状态，当雨水通过管道变径时，在此处产生
负压，加速雨水的排放速度。
、工作特点
2.1虹吸式雨水斗采用机械固定方式，能确保雨水斗与屋面连接密封，具有优异的抗腐蚀性能，且无需作防锈处理。
2.2管道排水可实现满管流，排水畅通，节省雨水斗、立管、横管和雨水检查井等；节约建筑空间，使建筑外形美观。
2.3机械强度高，施工简便。
三、适用范围
本工法适用于工业与民用建筑的屋面HDPE雨水排水系统。
四、工艺原理
虹吸式屋面雨水排水系统依靠虹吸式雨水斗在天沟水深达到一定深度时实现气水分离，使整个管道呈现满流，在雨水连续流过雨水悬吊管转入雨水立管跌落时，产生最大负压而形成抽吸作用，从而进入虹吸状态，实现迅速、高效的排水功能。
该系统由虹吸式雨水斗、管材（悬吊管、立管、排出管）、管件、固定件组成。
5E而跖配合土建主体预雷颈埋王忡］—|支衆制也安辐十iBifi雨加4
尊―•詹道安奘（悬吊管」立破義）卜咂地管支舟书统濯札通水啊—•庆工验收
五、施工要点
5.1. 施工准备：
根据图纸检查核对预留孔洞是否正确，将管道坐标、标高、位置画线定位，按施工图纸
所注管道及管件的规格尺寸及预留管口的位置，预先进行排列，经排列各部位尺寸都能达
到设计和技术交底的要求后，方可下料，根据管材及管件的预排尺寸，画好标记，进行断
管、编号。
5.2、管道敷设要求：
521雨水立管应按设计要求设置检查口，检查口中心宜距地面 1.0m。
当采用高密度聚乙
烯（HDPE）管时，检查口的最大设置间距不宜大于30m；
5.2.2雨水管道应按设计规定的位置安装；
523连接管与悬吊管的连接宜采用45°三通；
224悬吊管与立管、立管与排出管的连接应采用2个45°弯头或R不小于4D的90°弯
头；
5.2.5高密度聚乙烯（HDPE）管道穿过墙壁、楼板或有防火要求的部位时，应按设计要
求设置阻火圈、防火胶带或防炎套管；
5.2.6雨水管穿过墙壁和楼板时，应设置金属或塑料套管。
楼板内的套管，其顶部应高出
装饰地面20mm,底部与楼底面齐平。
墙壁内的套管，其两端应与饰面齐平。
套管与管道
之间的缝隙应采用阻燃密实材料填实；
5.2.7在安装过程中，管道和雨水斗的敞开口应采取临时封堵措施。
5.3雨水斗安装
5.3.1雨水斗的进水口应水平安装。
5.3.2雨水斗的进水口高度应保证天沟内的雨水通通过雨水斗排净。
5.3.3雨水斗应按产品说明书的要求和顺序进行安装。
5.3.4安装在不锈钢板天沟（檐沟）内的雨水斗，采用氩弧焊与天沟（檐沟）焊接连接。
5.3.5安装雨水斗前仔细核对图纸尺寸，派专人对不锈钢天沟进行放线，并经专业质量检
查员验收合格后方可开孔，开孔时天沟下方应做好防护及防火措施，在天沟上操作时应注意
安全。
5.3.6雨水斗安装时，应在屋面防水施工完成、确认雨水管道畅通、清除流入短管内的密封膏后，再安装整流器、导流罩等部件。
5.3.7雨水斗安装后，其边缘与屋面相连处应严密不漏。
5.4高密度聚乙烯（HDPE ）管安装应符合下列规定：
1高密度聚乙烯（HDPE ）管应采用热熔对焊连接或电熔连接。
2高密度聚乙烯（HDPE ）管应采用管道切割机切割，切口应垂直于管中心。
3高密度聚乙烯（HDPE）预制管段不宜超过 10m，预制管段之间的连接应采用电熔、热熔对焊或法兰连接。
4在悬吊的高密度聚乙烯（HDPE）水平管上宜使用电熔连接，且与固定件配合安装。
5.5排出管安装应符合下列规定：
5.5.1排出管高密度聚乙烯（HDPE ）管材料。
5.5.2埋地雨水管的埋设深度应考虑冰冻和外部荷载的影响。
5.5.3埋地雨水管在穿入检查井时，与井壁接触的管端部位应涂刷两道黏结剂，并滚上粗
砂，然后用水泥砂浆砌入，防止漏水。
5.6固定件安装
5.6.1管道支吊架应固定在承重结构上，位置应正确，埋设应牢固。
5.6.2高密度聚乙烯（HDPE）悬吊管宜采用方形钢导管进行固定。
方形钢导管的尺寸应符合表5.4.6-1的规定。
方形钢导管应沿高密度聚乙烯（HDPE）悬吊管悬挂在建筑承重结构上，
高密度聚乙烯（HDPE ）悬吊管则宜采用导向管卡和锚固管卡连接在方形钢导管上。
方形钢导管悬挂点间距和导向管卡、锚固管卡的设置间距，应符合表 2.6-1的规定。
5.6.7高密度聚乙烯（HDPE ）悬吊管的锚固管卡宜安装在管道的端部和未端，以及Y型
支管的每个方向上，2个锚固管卡之间的距离不应大于5m。
当雨水斗与立管之间的悬吊管
长度超过1m时，应安装带有锚固管卡的固定件。
当高密度聚乙烯（ HDPE）悬吊管的管径大于200mm时，在每个固定点上应使用2个锚固管卡。
5.6.8高密度聚乙烯（HDPE）管立管的锚固管卡间距不应大于5m,导向管卡间距不应大
于15倍管径。
5.6.9当虹吸式雨水斗的下端与悬吊管的距离不小于750mm时，在方形钢导管上或悬吊
管上应增加2个侧向管卡。
5.6.10在雨水立管的底部弯管处应设支墩或采取牢固的固定措施。
六、成品保护
6.1. 预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
6.2. 在土方回填时，对已铺设好的管道上都要先用细土覆盖，并逐层夯实，不许在管道上部用蛤蟆
夯等机械夯土。
6.3 .预制好的管道要码放整齐，垫平、垫牢、不许用脚踩或物压，也不得双层平放。
6.4.不许在安装好的托、吊管道上搭设架子或拴吊物品，竖片内管道在每层楼板处要做型钢支架固定。
七、质量控制
7.1、立、支管距墙过远、过近，半明半暗，造成减少使用面积，维修施工不便。
主要是管道安装定
位不当或墙体移位。
7.2、立管检查口渗、漏水。
检查口堵盖必须加垫，以防渗漏。
7.3、雨水管道坡度过小或倒坡，均影响使用效果。
7.4、排出管与立管的连接宜采用两个45°弯头或双45°弯头，否则管道容易堵塞。
7.5、油漆粉刷前应将管道缠裹好，以免污染管道。
八、安全防护：
8.1、施工现场要带安全帽、严禁吸烟、动用电气焊要开用火证并配备灭火器材和看火人。
8.2、施工现场严禁打闹、随地大小便，施工用电找现场专职电工，各种电动工具配备防护罩。
8.3、打修楼板孔洞时，应返上层盖好楼板眼，下层应有人看护，孔洞下不得站人不得用大锤打
洞。
8.4、使用高凳作业时，下面应有人扶牢，高凳应有防滑措施。
8.5、运输管道要注意脚下障碍物，就位的水平管道要及时用铁丝或支、托、吊卡具固定好，防止
脱落伤人。
8.6、施工完毕注意活完料净脚下清，节约材料、不大材小用，做到文明施工。
九、环保措施
9.1施工作业面保持整洁，严禁将建筑施工垃圾随意抛弃，做到文明施工，工完场清，定点堆放。
9.2施工用水不得随意排放，应进行沉淀处理后直接排入排水系统。
9.3施工用料应做到长材不短用，加强材料回收利用，节约材料。
9.4尽量使用低噪声的施工作业设置，无法避免噪声的施工设备，则应对其采取噪声隔离措施。
9.5现场使用的粘接材料和油漆制品尽量使用环保标志产品，同时施工时应保证通风良好，并且施工人员要戴好防护口罩，同时使用后随即存放于专存库房内。
