矿用瞬变电磁仪YCS40(A)培训资料

矿用瞬变电磁仪YCS40(A)培训资料

矿用瞬变电磁仪YCS40(A)培训资料目录一、仪器的保养、运输和贮存 0二、安全使用与操作规程 (1)三、仪器的主要性能及指标 (3)四、理论知识 (4)五、仪器结构 (8)六、仪器的工作原理 (9)七、主要用途及适用范围 (11)八、仪器主要的优点和缺点 (12)九、井下施工设计及施工要求 (13)十一、主机操作 (16)十二、MTEM软件操作步骤 (18)十三、Surfer软件操作步骤 (32)十四、主机及软件主要参数的解释 (45)十五、售后服务 (47)十六、其他产品及功能介绍 (48)一、仪器的保养、运输和贮存1、仪器的保养在仪器箱中有仪器的专用电源适配器(充电器),将电源适配器插头插入仪器面板上的充电插座,电源适配器主线端插入交流电源(~220V)。

充电过程一开始,电源适配器内置指示灯亮,充电过程完全由电压控制的,一个充电过程大约需要8 个小时。

仪器系统的硬件设施是为恶劣环境下采集地质二次磁场记录数据而设计的,即使机壳采用了保护设计,但是,为了更好地保护仪器,建议在又赃又湿的环境下用塑料薄膜覆盖保护。

清洁仪器及其配件时,不能使用香蕉水、甲苯等腐蚀性溶剂,可以用清水、厨房洗洁精等中性洗涤剂清洗。

在现场清洁系统建议采用如下步骤:(1)关闭仪器电源;(2)收起发射和接收二合一线圈,盖好防护罩;(3)清洗仪器面板及发射和接收二合一线圈,然后将其轻放于箱包中。

2、仪器的运输包装好的瞬变电磁仪在运输过程中严防强烈振动,避免碰撞,防止雨雪淋袭,可适用于水运、陆运及空运等各种运输方式。

3、仪器的贮存瞬变电磁仪应存放在温度­5℃~+40℃、相对湿度≤90%、周围不应有酸性和其它腐蚀性气体。

二、安全使用与操作规程YCS40(A)矿用瞬变电磁仪是煤矿使用的本质安全型便携式智能仪器设备。

为了保证仪器具有良好的地质构造勘探效果,在现场施工时能够获得良好地质记录,保证仪器的性能和防止由于使用不慎而使仪器损坏,仪器使用和操作人员应该遵守如下操作规程:1、使用与操作人员在初次使用之前,必须认真仔细地阅读本仪器使用说明书,并严格按照本仪器使用说明书操作。

瞬变电磁法理论学习

瞬变电磁法理论学习

瞬变电磁法理论培训北京欧华联科技有限责任公司一、基本工作原理工作原理示意图:接收信号始于关断延时之后,接受尺度为时间,通过时间换算成深度。

仪器上显示的每一道结果均由N多个测得数据叠加而成。

数据数=2×单位时间采样数×频率二、如何确定接收时间观测接收曲线,若曲线前后摆动很大,则证明噪声大,若摆动细微,则证明噪声小。

接收若稳定,则可适当延长采集时间;若不稳定,则需适当加长接收时间。

工作中应注意noiseplay键的使用,还要注意许多肉眼观察不到的干扰,如埋于地下的电缆等)。

烟圈理论显示一次场的传播越靠近尾部信号越弱,其受干扰能力越差。

一般勘探深度应在信号的1/2~2/3处,以保证目标层处在可用信号之内。

正常衰减曲线是圆滑的(如下图),资料处理时个别调点应作适当调整。

一般遵循不改动连续三点的原则。

三、地下全空间(underground whole-space TEM)可用于探测断裂,各种地质构造,寻找煤矿、隧道富水区和透水区。

四、如何消除边框效应一般来说,观测区域应让出边框的25%~30%,如下图。

PROTEM47可外加电瓶提高电流,但对浅部勘查电流不可过大。

控制电流的一个方法是控制发射线框电阻,PROTEM47要求最低电阻大于0.7欧姆,因此一定要注意,避免烧坏仪器。

井中瞬变使用偶极装置,如下图:多匝线圈发射会产生互感,导致接收时间需要加长,浅部信号接收不到,盲区增大,因此在满足要求情况下要尽量减少线圈匝数。

五、数据判断及处理接收数据时,第一道数据是在关断时间之后6.8us后接收。

如果出现前几个测道接收数据很乱,则可能此时还未断电干净,可以延迟接收时间,如仪器设置延时为0时,实际延时6.8us,所以实际延时=设置值+6.8us判断数据时多测道二次点位曲线是最原始最真实的资料,多测道曲线应和拟断面图能够对应。

修改曲线时应保持曲线大的衰减趋势不能变,起参考依据是瞬变的基本理论。

软件介绍:编写人:雷达中国地调局物化探所选项:1、导入(筛选)在“文件”选项打开;“曲线显示”可浏览原始曲线,但不可改动。

瞬变电磁法培训PPT资料优秀版

瞬变电磁法培训PPT资料优秀版
本安型瞬变电磁仪、CUGHDR高密度电法实时成像仪、KDZ-3114矿井槽波地震系统、 SHZ200矿用瞬变电磁仪、ZHV-6/9矿用本安型钻孔全孔壁成像仪、钻孔全孔壁成像仪、
Cugtem矿用瞬变电磁仪
瞬变电磁法原理
技术原理
瞬变电磁法(Transient Electromagnetics Method, TEM)是以地壳中岩(矿)石的导 电性与导磁性差异为主要物质基础,根据电磁感应原理,利用不接地回线或接地线源向 地下发送一次脉冲磁场,在一次脉冲磁场的间隙期间,利用线圈或接地电极观测二次涡 流场,并研究该场的空间与时间分布规律, 来寻找地下矿产资源或解决其它地质问题的 一支时间域电磁法。下图即为瞬变电磁法原理的图解。
SHZ200矿用瞬变电磁仪、ZHV-6/9矿用本安型钻孔全孔壁成像仪、钻孔全孔壁成像仪、 中国地质大学(武汉)高科资源探测仪器研究所
H2i、-tec单h R脉eso冲urc激ecs发Ex就plo可ratio得n I到nstr多um信ent息Ins的txtu整te M条em瞬be变r of电CU场G 衰减曲线,通过加大发射功率和多次叠 研维 加究修,所 检一测可贯、大坚工持程幅“服度敬务业及地、技提创术新支高、持信攻于坚一噪、体比协的作系,”统加的服精务大神模勘,式始。探终深秉承度为;地勘行业服务的理念,建立了集产品供应、方案设计、仪器研发、
瞬变电磁法由于具有许多传统直流电法不可比拟的优点,是当今得以迅速发展推
本地3、安下型 (采瞬矿用变用电)不磁瞬接仪变、、地海CU回洋G瞬H线D变R装,高本密置文度,主电要法适涉实宜及时地成于下像各瞬仪变、种(K矿地DZ井-理3瞬11变环4矿电境井磁槽法下波)的地。震野系外统、工作;
Cugtem矿用瞬变电磁仪
Cugtem矿用瞬变电磁仪

矿井瞬变电磁方法培训

矿井瞬变电磁方法培训

二.矿井瞬变电磁仪器
4. 仪器操作
二.矿井瞬变电磁仪器
4. 仪器操作
首先按下“开”键,打开仪器电源,仪器将自动进入瞬变 电磁采集主界面
二.矿井瞬变电磁仪器
4. 仪器操作
“文件”下拉菜单中选择“新建”或者点击工具栏中的“ 新建”快捷按钮,软件会自动弹出新建工区命名窗口
二.矿井瞬变电磁仪器
4. 仪器操作
2)小回线装置形式数据采集结果的好坏取决于其与地质体的耦合情况 ,对于巷道中的大型掘进机械而言,类似于较大的低阻体,直接影响着超前 探测结果的可靠性,当掘进机械离开线圈一定距离时,由于中间不存在涡旋 电流扩散的导电介质,线圈接收到的响应非常弱,因而其干扰是可避免的, 实际中掘进机械与线圈的距离应大于6m。
二.矿井瞬变电磁仪器
1.现有仪器
EMRS瞬变仪器
二.矿井瞬变电磁仪器
1.现有仪器
IGGETEM-30A瞬变仪器
二.矿井瞬变电磁仪器
1.现有仪器
MSD-1瞬变仪器
二.矿井瞬变电磁仪器
2.YCS2000型仪器
序号 1 2 3 4 5 6 7 8
9
部件 主机 接收探头 装置
配件
软件及说明书 等
名称 YCS2000-Z矿用瞬变电磁探测仪主机
这是由于任意时刻采样的信号都含有所有频率成分的信
息,只是不同时刻的信号含频率成份的百分比不同而已。
一.矿井瞬变电磁方法理论
1.基本原理
发射基频或时基下降沿 零时 采样时间起点
一.矿井瞬变电磁方法理论
1.基本理
-Z
Tx
t>0
t=t1
X
t=t2
t=t3
Z
瞬变电磁场的烟圈效应

矿井瞬变电磁培训课件

矿井瞬变电磁培训课件

1)时间域电磁法
在瞬变过程的早期阶段,频谱中高频成分占优势,因此涡旋电流主 要分布在地表附近,由于趋肤深度的高频效应,阻碍电磁场向地下深部 传播,因此早期阶段的瞬变场主要反映地层的浅部地质信息。在晚期阶 段,高频成分被导电介质吸收,低频成分占主导地位,在这一阶段,局 部地质体中的涡流,实际上全部消失,而各层产生的涡流磁场之间的连 续相互作用使场平均化,这时瞬变场的大小主要依赖于地电断面总的纵 向电导。
G214
60 °
30°
迎头垂直断面
迎头 42
二、矿井水害与MTEM探测技术
“扇形”水平观测系统
正前方 左30度
30°
60 °
右30度 右60度
左60度
迎头垂直断面
迎头
° 60
30°
迎头
42
G214
G214
60 °
30°
42
二、矿井水害与MTEM探测技术
探测方向
工作面煤层顶板
工作面煤层顶板
一. 矿井瞬变电磁的基本原理与发展历史
重叠回线(a)、中心回线(b)、偶极回线(c)、大定源回线(d)
R T (a) T
R (b)
T
R
( c)
R
T
R (d)
R
R
R
一. 矿井瞬变电磁的基本原理与发展历史
1.2发展历史
1)地面发展历史
上世纪前苏联50年代基本建立了瞬变电磁法解释理论和野外施工方法 大规模发展该方法始于70年代 80年代以来,随着计算机技术的发展,欧美各国在瞬变电磁法的二,三维 正演模拟技术方面(有限元,有限差分,积分方程及混合方法直接解时间域 热传导方程或者先解频域亥姆霍兹方程,再进行域的转换)亦做了大量的计

矿井瞬变电磁培训课件

矿井瞬变电磁培训课件
绘制电阻率或磁导率等值线图,圈定异常区域,评估异常区域的性质和规模
矿井瞬变电磁法的数据处理和解释方法
矿井瞬变电磁法的现场工作
03
观测方案
矿井瞬变电磁法观测方案应包括观测目的、观测内容、观测点布设、观测时间、采样率和数据处理等。
测量步骤
矿井瞬变电磁法测量步骤包括电源接入、发射线圈布置、接收线圈布置、数据采集和数据处理等。
将矿井瞬变电磁法与地震、电法等其他地球物理方法进行联用,综合多种信息进行地质解译。
联用研究
将矿井瞬变电磁法与地质、采矿等其他学科进行一体化研究,从多角度、多层次研究矿井地质构造和矿产资源开发利用。
一体化研究
矿井瞬变电磁法与其他地球物理方法的联用及一体化研究
THANKS
感谢观看
将一个激励线圈通以交变的电流,使其周围产生交变的磁场
将该交变磁场视为“一次场”,通过测量“一次场”在大地中产生的涡旋电流随时间的变化规律,推断地下岩层的电阻率和磁导率分布情况
通过改变线圈的放置方向和移动线圈的位置,可以获得不同方向和深度的地质信息
数据处理
去除噪声,修正系统误差,提取有用信号
解释方法
矿井瞬变电磁法可以监测土壤、地下水和空气中的重金属含量,为环境保护和治理提供科学依据。
03
矿井瞬变电磁法在环境保护和考古研究中的应用
02
01
矿井瞬变电磁法的安全防护
05
在使用矿井瞬变电磁法进行探测前,必须对仪器进行全面检查,确保仪器工作正常且符合安全标准。
操作前检查
对矿井内部和周围环境进行勘察,确保没有安全隐患和障碍物影响探测工作。
现场勘察
操作时必须保持与井壁、顶板、底板等井下固定设施的安全距离,防止因操作不当而引发事故。

瞬变电磁法讲义(原理)

瞬变电磁法讲义(原理)

二、ATTEM系统设计思路
I(发射电流)
I0
VETEM
常规仪器记录时间范围
T0 T1
TV T2 ATTEM
T (时间)
解决问题:
1 近地表模糊区的 探测
2 祢补VETEM和常
规电磁法仪器的空白 区
3 降低发射机下降沿 设计难度
D
ATTEM
模糊 区
T1
TV=5微妙
地面
VETEM的探测范围
ATTEM 采样试验
实施方案:同步措施
研究方案
发射机
收发装置固定 接收机
光纤同步电缆(消除导线同步噪声)
谢谢大家!!!
知识回顾 Knowledge Review
米 大地电磁(MT) :>1000米
上述方法有探测盲区(Gap),这个 盲区又是地下人文活动最频繁的区 域。
如何解决 2 - 20 米 范围的问题?
GPR
地表
探测盲区(Gap)
TEM/FEM
TEM理论模型的缺陷
瞬变电磁法的基本原理
理想模型难以物理 实现的原因:
发射电流不能用零 时间关断!
I(发射电流)
10人,每人每年1万 用于资料的检索、查阅和收集 用于日常数据处理、打印、绘图等耗材,每年2万 国内学术交流及调研,每年平均3人次,每人次1万
野外试验将在3年内随时进行,试验总天数共约80天,租车2辆,每辆车 每天300元,共4万;试验人员及民工10人,每人每天100元,共8万;野外 耗材、充电瓶、发电机、赔青及其它费3万。
受训练的1 人 各种地表
解释 水平
屏幕可 监视部 分
没有 开发
剖面/时 间,等值 线/时间 ID反演
神经网 络反 演

YCS160本安型瞬变电磁仪井下培训教程版本1

YCS160本安型瞬变电磁仪井下培训教程版本1

YCS160本安型瞬变电磁仪培训教程一YCS160仪器使用部分1 准备工作正常超前探测建议4-5人一组,首先2-3人负责绑线圈,借助两根2m长杆子,将线圈支成2m*2m的正方形,线圈尽可能不要缠绕,并行形式绑在杆子上;1人接线,注意分清楚发射、接收线圈,勿接反,红色粗线为发射线圈,蓝色细线为接收线圈;1人记录现场施工情况,主要包括:测量日期,探测巷道名称,文件名称,巷道支护条件,迎头位置,探测角度设计方案,探测顺序(从左至右,先底板、后顺层、再顶板),是否有大型铁器影响因素及是否有出水情况等。

备注:若有掘进机需要后退5m以上,如果不便退一定距离,建议免去迎头后退5m 两个测点的探测;扒矸机的扒斗、水泵、钻机等铁器建议后退5m以上;对于支护的锚网、锚杆不便移动,采集时线圈尽量避开,不要接触即可。

在工作面内探测一定距离时,若遇到有铁轨、皮带支架、U型或工字钢支护、火车厢、电器开关等大型铁器时,可采用测点前后移动、抬高线圈等方式避开铁器,如果不行,需要详细记录。

2 开机采集数据2.1开机检测按下【开机键】自动启动,待进入启动界面,将发射、接收线连接完毕后,首先点击界面【新建】,给要采集的数据输入文件名,建议根据巷道名称及探测次数命名,弹出工区参数,无需变动,点击【仪器参数】,确保线圈装置类型为重叠回线,时间序列为中时间序列,时间脉宽建议选择:20ms,叠加次数选择:64,可以根据探测效果进行人为调整,发射线圈:2m*2m*32匝,接收线圈:2m*2m*60匝,点击【确认】。

点击右侧【采集】,然后点击【检测】,再点击弹出界面左侧【测试】,正常显示电压为8V,电流2.8A,发射电阻3.2欧姆,接收电阻11欧姆,如果发射电阻或接收电阻偏高,建议接头位置剪断重新对接,若无法解决需考虑是否为电线出现局部破裂,无法查找需要更换线圈。

μ2.2采集数据完成开机检测后,若正常无误可进行下一步数据采集工作。

根据设计好的探测角度,2-3人负责摆放线圈,1人完成采集工作。

瞬变电磁法软件TEMINT培训文档

瞬变电磁法软件TEMINT培训文档

瞬变电磁法软件培训文档PART 1 数据传输软件双击图标,即可进入程序。

图1 PROTEMW主界面这是程序主界面,点击进入第一个模块Dump from Receiver。

图2 Dump from Receiver选择接收机类型(数字/模拟)和计算机端口,输入文件名并选择存储文件的位置,点击DUMP按钮。

图3 准备传输待接收机准备就绪,点击Click when ready按钮开始传输数据文件。

PART 2 数据处理软件安装1.把TEMINT安装盘插入光驱(或把安装包copy到键盘内)2.进入TEMINT安装包子目录,双击Setup.exe3.按照界面提示逐步进行,选择安装软件的位置4.完毕后退出安装,重启计算机,TEMINT的图标将自动出现在开始的程序中。

一、数据整理PROTEM导出文件为*.Gx7格式文件,不能将其直接应用于TEMINT,要预先做一些数据整理,加入关键字并设置一些参数。

图4 加入关键字及参数关键字格式:Comment: LOOPn(x,y) mLOOP——引导符n——发射框编号(x, y)——发射框中心的空间坐标x——发射框中心沿测线方向的距离,单位my——发射框中心沿测线垂直方向的距离,单位mm——发射框匝数修改完成后,将文件另存为*.red格式文件。

*.red文件包含了测线、测点的所有信息,其中包括接收框面积m²、记录门数量30、发射框长宽m、发射机型号、日期、测线号、测点号、一次场值、二次场值、关断时间ms、第一门时间ms、发射电流A、发射框面积m²,以及我们后添加的发射框编号、发射框中心空间坐标、发射框匝数。

图5 整理后的数据格式注意:1. 数据文件为格式文件,数据行每个数据占8个字符。

2. 测线号最后一位为方位,如125E表示该测线位于0点以东125m的地方。

3. 测点号后两位表示方位和分量,如0200NZ表示该测点位于0点以北200m的地方,Z分量。

矿井瞬变电磁培训课件

矿井瞬变电磁培训课件
智能化、自动化
随着人工智能和自动化技术的快速发展,矿井瞬变电磁法逐渐实现智能化、自动化。通过 引入机器学习和深度学习等技术,实现数据自动处理、异常自动识别等功能,提高探测效 率和准确性。
技术难题及解决方案
复杂地质条件下的探测精度问题
在复杂地质条件下,如断层、裂隙等,矿井瞬变电磁法的探测精度会受到一定影响。为解决这一问题,可以研究针对特定地 质条件的探测技术,通过优化发射和接收装置,提高对复杂地质构造的识别能力。
矿井瞬变电磁法在煤矿中的应用案例二
案例名称
某矿井瞬变电磁法在探测断层方面的应用
案例描述
某矿井在开采过程中,遇到断层,导致矿井内大量涌水和瓦斯,严重威胁了矿工 的生命安全和矿井的安全生产。通过采用瞬变电磁法进行探测,成功找到了断层 的位置和大小,为采取有效的防治措施提供了科学依据。
矿井瞬变电磁法在煤矿中的应用案例三
随着探测技术的不断进步,矿井瞬变电磁法逐渐向高精度、高分辨率和高效率方向发展。 通过改进探测技术和数据处理方法,提高对地下复杂地质构造的识别能力和矿产资源的探 测精度。
多参数、多方法综合应用
矿井瞬变电磁法正逐渐与其他地球物理方法(如地震、电法等)相结合,形成多参数、多 方法综合应用的技术体系。通过数据共享和交叉分析,提高对地下地质构造和矿产资源的 认识。
它属于时间域电磁法,通过发送和接收脉冲磁场,探测地下 导电性目标体。
矿井瞬变电磁法的工作原理
矿井瞬变电磁法通过发送线圈发送一个短暂的脉冲磁场,该磁场在地下导电性目 标体上产生感应电流。
当脉冲磁场关闭后,感应电流会逐渐减小,同时产生一个与原磁场相反的感应磁 场。这个感应磁场可以被接收线圈接收并记录下来。
通过分析接收到的感应磁场数据,可以推断地下导电性目标体的位置、形状和大 小等信息。

瞬变电磁原理与应用课件

瞬变电磁原理与应用课件

无损探测
瞬变电磁法是一种非接触式探 测方法,对地下目标进行无损 探测,不会破坏地质结构。
成本低
瞬变电磁法所需设备相对简单, 成本较低,便于推广应用。
瞬变电磁法的局限性
受地形影响较大
瞬变电磁法在复杂地形和地表覆盖地 区的应用受到一定限制,探测精度和 可靠性可能下降。
对高阻覆盖层穿透能力以探测深部目标。
对低阻目标敏感度低
瞬变电磁法对低阻目标体的敏感度较 低,可能难以识别和区分。
数据处理和解释难度较大
瞬变电磁法的数据处理和解释涉及到 多个参数和复杂的地球物理特征,需 要专业知识和经验。
瞬变电磁法的发展趋势与展望
智能化探测
多方法综合应用
随着人工智能和机器学习技术的发展,未 来瞬变电磁法有望实现智能化探测,提高 数据处理的自动化程度和精度。
瞬变电磁法的应用领域
矿产资源勘探
瞬变电磁法可以用于寻找金属矿、煤炭等矿产资源,通过测量和分析 二次磁场的变化,可以推断出矿体的位置和埋深等信息。
工程地质勘察
瞬变电磁法可以用于工程地质勘察,如公路、铁路、桥梁、建筑等工 程的场地勘察,了解场地地质构造和岩土性质等信息。
水文地质调查
瞬变电磁法可以用于水文地质调查,如地下水资源的勘探、地下水污 染的监测等,了解地下水的分布和流动规律等信息。
瞬变电磁法在矿产资源勘探中的应用
总结词
高效、准确
详细描述
瞬变电磁法在矿产资源勘探中应用广泛,通过测量地下介质的电性特征,能够高效准确地探测出矿产 资源的分布和储量,为矿产资源开发提供重要的技术支持。
瞬变电磁法在地下水勘探中的应用
总结词
快速、无损
详细描述
瞬变电磁法在地下水勘探中具有快速、 无损的优势,通过测量地下介质的电 导率变化,能够快速准确地确定地下 水的位置和储量,为地下水资源开发 提供重要的技术手段。

瞬变电磁

瞬变电磁

3 瞬变电磁的特点
存在问题: 1、对浅层的垂向分辨能力不强。因为采样时间不能
提得很早,最早的采样时间几微秒,电阻率100, 也难对20米深度分层; 2、同点装置边长越小,测的的视电阻率越小,与大 地电阻率不符; 3、现只有一维水平层状大地模型的定量解释方法。 4、信噪比较低,更易受天然或人文干扰电磁信号的 影响。
4.2.1 瞬变电磁场的扩散特点
美国地球 物理学家 M.N.Nabigh an研究了断 电后二次涡 流的分布情 况:
4.2.1 瞬变电磁场的扩散特点
他指出,任一时刻的 涡电流产生的磁场可等 效为一个水平环状的线 电流产生的磁场。
地下涡电流向下、 向外扩散的现象---“烟圈 效应”。
4.2.1 瞬变电磁场的扩散特点
7、利用该方法的测量系统,可实施地面、空 中、地下、水上、井中或坑道电磁法探测;
8、不受高阻层的屏蔽影响,能穿透高阻层, 对低阻层灵敏、分辨能力强,在低阻围岩区, 由于是多道观测,早期道的地形影响较易分 辨;
3 瞬变电磁的特点
9、剖面测量与测深工作同时完成,提供了更 多有用信息,减少了多解性。 由于上述诸多特点,且伴随仪器的数字化 与智能化,近些年来,瞬变电磁法在国内外 都得到了较快的发展,应用范围非常广泛, 并获得了明显的应用效果。
4.2 瞬变电磁基本理论
4.2.1、瞬变电磁场的扩散特点 一次磁场是以两种途径传播:
第一种激发方式是,电磁波首先在空气中以光速很快传播 到地表的每个点,然后有一部分电磁能量由地表传入地 下,这是根据惠更斯原理,波前上每个点都视为一个新 的球面波振源,故地表的每一个点都陆续成为波源,将 部分电磁波传入地中,在远区,这种一次磁场可以认为 是不均匀平面波,且沿铅直方向传播到地中。

瞬变电磁仪培训课件

瞬变电磁仪培训课件

瞬变电磁法的“烟圈”理论 (1)
瞬变电磁法物理基础是电磁感应原理,据此理 论,在电导率和磁导率均匀的地质体上,敷设输入 阶跃电流的回线,当发送回线中电流突然断开时, 在下半空间就要被激励起感应涡流场以维持在断开 电流前存在的磁场,此瞬间的电流集中在回线附近 的地质体表面,并按指数规律衰减。随后,面电流 开始扩散到地质体下半空间中,在切断电流后的任 意晚期时间里,感应涡流呈多个层壳的环带状,随 着时间的延长,涡流场将向下及向外扩散。感应涡 流场在地质体表面引起的磁场为整个“环带”各个 涡流层的总效应,这种效应可以用一个简单的电流 环等效,表现为一系列与发送线圈同形状并且向下 向外扩散的电流环,通常称之为“烟圈”。
瞬类别 场的性质 方法名称 应用
天然场
自然电场法
电剖面法
地下水流向、金属硫化矿
断层破碎带、熔岩发育带 含水层厚度、埋深 电剖面法+电测深法 地下水、石油、金属硫化矿
直流 电法
电阻率法
电测深法 高密度电法
激发极化法
充电法
频率电磁测深法
地下河、供水裂隙带
区域构造、石油 含水层厚度、埋深 找水
干扰和噪声(1)
• 低于1Hz的噪声主要来自地球磁场的微脉动。 • 5Hz – 25kHz的噪声源主要是雷电或人文噪声 • 其中雷电在8Hz、14Hz、20Hz、26Hz、32Hz的 频点的电磁场相对显得非常强,但是在井下不会 有雷电干扰 • 赤道或热带地区的电磁噪声比中纬度地区高200 多倍 • 中纬度地区的夏天比冬天的干扰高100多倍 • 一天之内的中午比早晚高10多倍
瞬变电磁法的“烟圈”理论 (3)
任一时刻地下涡旋电流在地表产生的磁场可以 等效为一个水平环状线电流的磁场。在发射电流刚 关断时,该环状线电流紧接发射回线,与发射回线 具有相同的形状。随着时间的推移,该电流环向下、 向外扩散,并逐渐变形为圆电流环。附图示意了发 射电流关断后不同时刻地下等效电流环的分布。从 图中可以看到,等效电流环很像从发射回线中“吹” 出的一系列“烟圈” 。

矿井瞬变电磁方法培训

矿井瞬变电磁方法培训

一.矿井瞬变电磁方法理论
2.工作装置
矿井瞬变电磁法常用工作装置
重叠回线 发射接收线圈重叠在一起。特点:异常特征简单,横向分辨率低,受一次
场影响最大,适用于中深部勘探。 中心回线
向分辨大率线高圈,TX受发一射次,场小影线响圈小RX,接适收用,于中测心深点勘重探合,。由特浅点到:深异都常有特反征应最。简单,横 偶极装置
一.矿井瞬变电磁方法理论
二次场
1.基本原理
一次场
发射机
发射电流
接收机
接收线圈
layer1
layer3 layer4
发射线圈边长
一.矿井瞬变电磁方法理论
1.基本原理
通过发送一系列方波来工作,频率成分极其丰富。 时间域电磁法:不同时间反映不同的深度。
感应时间越长,电流穿透越深,因此越 能反映地下深处的信息。 关于采样时间与频率的关系,t≠1/f 。
发射接收线圈相距一定距离。特点:异常特征复杂,横向分辨率高,受一 次场影响最小,适用于浅中部勘探。
一.矿井瞬变电磁方法理论
3.方法特点
优点
纯异常 多频叠加
组合多 紧耦合 幅度强
地形影响小
形状简单
加大功率加大勘探深度
早延时 高频 浅部
晚延时 低频 穿透低阻层 深部
多延时 多频 测深
缺点
分辨率随勘探深度而降低 高阻体反映不佳
这是由于任意时刻采样的信号都含有所有频率成分的信
息,只是不同时刻的信号含频率成份的百分比不同而已。
一.矿井瞬变电磁方法理论
1.基本原理
发射基频或时基下降沿 零时 采样时间起点
一.矿井瞬变电磁方法理论
1.基本原理
一.矿井瞬变电磁方法理论

瞬变电磁培训讲解

瞬变电磁培训讲解

烟圈理论 瞬变电磁法物理基础是电磁感应原理,据此理论,在电导率和磁导率均匀的大地 上,敷设输入阶跃电流的回线,当发送回线中电流突然断开时,在下半空间就要被激 励起感应涡流场以维持在断开电流前存在的磁场,此瞬间的电流集中在回线附近的地 表,并按指数规律衰减。随后,面电流开始扩散到下半空间中,在切断电流后的任意 晚期时间里,感应涡流呈多个层壳的环带状,随着时间的延长,涡流场将向下及向外 扩散。感应涡流场在地表引起的磁场为整个“环带”各个涡流层的总效应,这种效应 可以用一个简单的电流环等效,表现为一系列与发送线圈同形状并且向下向外扩散的 电流环,通常称之为“烟圈”。在发送一次脉冲磁场的间歇期间,观测由地下地质体 受激励引起的涡流产生的随时间变化的感应二次场(按指数规律衰减)。地层介质被 激励所感应的二次涡流场的强弱决定于地层介质所耦合的一次脉冲磁场磁力线的多少, 即二次场的大小与地下介质的电性有关:低阻地质体感应二次场衰减速度缓慢,二次 场电压较大;高阻地质体感应二次场衰减速度较快,二次场电压较小。根据二次场衰 减曲线的特征,就可以判断地下地质体的电性、性质、规模和产状等,由于瞬变电磁 仪接收的信号是二次涡流场的电动势(即二次电位),对二次电位进行归一化处理后。 因此,瞬变电磁作为一种时间域的人工源地球物理电磁感应探测方法,是根据地质构 造本身存在的物性差异来间接判断相关地质现象的一种有效的地质勘探手段。 任一时刻地下涡旋电流在地表产生的磁场可以等效为一个水平环状线电流的磁场。在 发射电流刚关断时,该环状线电流紧接发射回线,与发射回线具有相同的形状。随着 时间的推移,该电流环向下、向外扩散,并逐渐变形为圆电流环。图1-2示意了发射 电流关断后不同时刻地下等效电流环的分布。从图中可以看到,等效电流环很像从发 射回线中“吹”出的一系列“烟圈”,因此,人们将地下涡旋电流向下、向外扩散的 过程形象的称为“烟圈效应”。

YCS2000A矿用本安型瞬变电磁仪培训资料

YCS2000A矿用本安型瞬变电磁仪培训资料

6.2.3接收天线示意图
6.3操作过程介绍
6.3.1接收天线
1)开机。如图10所示,按下接收 天线面板上的开关按键,打开接 收天线电源。
2)水平调整。如图11所示,在施 工过程中,根据调节水平气泡的 位置来调整接收天线的垂直度。
6.3操作过程介绍
6.3.2主机
1)开机。首先按下“开”键,打开仪器电源, 仪器将自动进入瞬变电磁采集主界面,如图 14所示。
2、瞬变电磁法勘探工作原理
2、瞬变电磁法勘探工作原理
3、勘探方法
首先通过布置在巷道内的发射线框在巷道周围 岩层中建立起脉冲式一次电磁场,用接收天线 观测由该脉冲电磁场感应的地下涡流产生的二 次电磁场,通过对该二次场的空间和时间的分 布分析来认识有关地质问题。
在做井下瞬变电磁超前探测工作时,迎头面积 很小,往往采用扇形探测技术,如图5所示:
6.3操作过程介绍
6.3.2主机
12)数据采集。点击工具栏中“启动采样”按钮即可开始数据的采集,若采集过程中 需要停止采集,则点击工具栏中“停止采样”按钮即可停止当前数据的采集。
6.3操作过程介绍
6.3.2主机
5)查看电流。图14中的“查看”下拉菜单中选择 “查看电流"或者点击工具栏中的“查看电流”快 捷按钮,系统会对当前发射电流参数进行测量, 完成测量后生成发射电流曲线,如图18所示。 6)波形补偿。图14中的“查看”下拉菜单中选择 “波形补偿”或者点击工具栏中的“波形补偿” 快捷按钮。通过选择1. 2、3、4四种不同的波形 补偿,对发射电流下降沿波形进行调整,使发射 电流下降无振荡过冲。 7)测线号设置。可在图14中的“编辑”下拉菜单 中选择“参数设置”进行设置,或者对工具栏中 的“线号”所对应的数字进行修改。

第六讲TerraTEM瞬变电磁仪

第六讲TerraTEM瞬变电磁仪

Rx
Tx
图C.2 单一回线
2.4分离回线(偶极回线):分离回线装置(图C.4)由两回线组成,回线分 离的距离取决于所要探测的深度。此装置的信号较弱,但对垂直异常体特 别敏感,并能很好地镜像不规则目标体。 优点: 1、主要响应为一单峰,异常形状较简单。 2、可观测多个分量,能较精确地提供目的物倾角和深度信息。 3、设备较轻便,适用于航电异常检查等深度浅、工作地区分散的工作。 缺点:1、一般发射磁矩小,信号电平低。2、勘探深度小。
2004--09--30
验 证 : 正 前 34m偏 左 为 一 钻 孔 ( 漏 水 ) , 对 应 低 阻 区 。
掘进头正前方 32—40m段为低阻区,此低阻区来源于巷道正前偏左方向, 偏右方向及巷道右帮无异常。经查地质资料,此处存在一个平面图上漏标 的钻孔,怀疑系钻孔漏水所致。经钻探及实际巷道掘进,证实此结论。
物探预测掘进头前方24—43m为低阻区(兰色区),重点低阻区位于巷道前 方偏右部位。实际钻探时朝巷道正前及正前偏左、偏右方向均布置了钻孔, 正前钻探时进尺37m出水,偏右方向钻孔水量(17m3/h)明显比其它方向大。
掘进头超前探测灰岩破碎区
-250泄 水 巷 掘 进 头 瞬 变 电 磁 超 前 探 测 视 电 阻 率 断 面 图
20
-50 -60 -70 -80 -90 -100
15 10 5 3 2 1
深 度
(m) -100
图 例 :
瞬 变 电 磁 勘 探 点
10
视 电 阻 率 等 值 线
图 七
瞬变电磁探测到50m处 巷道底板存在低阻区,在 此布置了4#放水(疏水降 压)孔,出水量为60m3/h。
评价工作面回采时水害安全性、圈定易突水地段
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电磁仪的特点
第一节 瞬变电磁探测技术方法的特点 第二节 YCS40矿用瞬变电磁仪的特点
第一节 瞬变电磁技术方法的特点
优点
(1)与井下直流电法、地震等物探方法相比,瞬变电磁为非接 触式探查技术,因此不受巷道耦合条件影响,适应性广,施 工效率高; (2)井下瞬变电磁法勘探可以将线圈置于巷道底板测量,探测 巷道底板下一定深度内含水异常体垂向和横向发育规律,也 可以将线圈直立于巷道内,当线圈平行且接近巷道掘进前方, 可进行巷道超前探查;当线圈平行于巷道侧帮,可探查巷帮 内或工作面内低阻异常体发育特征; (3)设备轻便、工作效率高。
第一节 瞬变电磁物理基础
电磁法探测是以地层的电性差异为基础的。从电性上 分析不同地层的电性分布规律为:煤层电阻率值相对较高, 砂岩次之,粘土岩类最低。由于煤系地层的沉积序列比较清 晰,在原生地层状态下,其导电性特征在纵向上固定的变化 规律,而在横向上相对比较均一。当存在构造破碎带时,如 果构造不含水,则其导电性较差,局部电阻率值增高; 如果 构造含水,由于其导电性好,相当于存在局部低电阻率值地 质体。 综上所述,当断层、裂隙和陷落柱等地质构造发育时, 无论其含水与否,都将打破地层电性在纵向和横向上的变化 规律。这种变化规律的存在,为以岩石导电性差异为物理基 础的电磁法探测方法提供了良好的地质条件。
第三部分 瞬变电磁技术能解决 的地质问题及井下施工方法
第一节 瞬变电磁技术能解决的地质问题
--------井下一切存在明显电性差异的异常体均可利用该方法进行探查
(1)掘进巷道前方富水性超前探测与评价 (2)工作面顶板、底板富水性探查与评价; (3)老空水探测; (4)其它水文异常探测
2、井下常用的几种物探方法
(1)地震勘探技术:反射波探测方法、面波探 测方法 (2)电磁法勘探技术:直流电法、高分辨电法、 高密度电法、 音频电透视、瞬变电磁 (3)无线电波坑透技术
第一部分 瞬变电磁法原理
第一节 瞬变电磁探测技术的物理基础 第二节 瞬变电磁概念
第三节 瞬变电磁系统组成
烟圈理论 瞬变电磁法物理基础是电磁感应原理,据此理论,在电导率和磁导率均匀的大地 上,敷设输入阶跃电流的回线,当发送回线中电流突然断开时,在下半空间就要被激 励起感应涡流场以维持在断开电流前存在的磁场,此瞬间的电流集中在回线附近的地 表,并按指数规律衰减。随后,面电流开始扩散到下半空间中,在切断电流后的任意 晚期时间里,感应涡流呈多个层壳的环带状,随着时间的延长,涡流场将向下及向外 扩散。感应涡流场在地表引起的磁场为整个“环带”各个涡流层的总效应,这种效应 可以用一个简单的电流环等效,表现为一系列与发送线圈同形状并且向下向外扩散的 电流环,通常称之为“烟圈”。在发送一次脉冲磁场的间歇期间,观测由地下地质体 受激励引起的涡流产生的随时间变化的感应二次场(按指数规律衰减)。地层介质被 激励所感应的二次涡流场的强弱决定于地层介质所耦合的一次脉冲磁场磁力线的多少, 即二次场的大小与地下介质的电性有关:低阻地质体感应二次场衰减速度缓慢,二次 场电压较大;高阻地质体感应二次场衰减速度较快,二次场电压较小。根据二次场衰 减曲线的特征,就可以判断地下地质体的电性、性质、规模和产状等,由于瞬变电磁 仪接收的信号是二次涡流场的电动势(即二次电位),对二次电位进行归一化处理后。 因此,瞬变电磁作为一种时间域的人工源地球物理电磁感应探测方法,是根据地质构 造本身存在的物性差异来间接判断相关地质现象的一种有效的地质勘探手段。 任一时刻地下涡旋电流在地表产生的磁场可以等效为一个水平环状线电流的磁场。在 发射电流刚关断时,该环状线电流紧接发射回线,与发射回线具有相同的形状。随着 时间的推移,该电流环向下、向外扩散,并逐渐变形为圆电流环。图1-2示意了发射 电流关断后不同时刻地下等效电流环的分布。从图中可以看到,等效电流环很像从发 射回线中“吹”出的一系列“烟圈”,因此,人们将地下涡旋电流向下、向外扩散的 过程形象的称为“烟圈效应”。
第二节 瞬变电磁概念
图3-1 瞬变电磁发射
图3-2 瞬变电磁接收
第二节 瞬变电磁概念
瞬变电磁概念的三个部分 (1)发射脉冲电流:脉冲电流产生稳定的磁场 (2)电磁感应:变化的磁场在闭合回线中会产 生感应电动势与感应电流 (3)接收感应电位:感应电位即感应电动势与 感应电流的商,即V/I
电磁感应定律
4
3
2
1
TX/RX 掌 子 面
烟圈形状
第二节 瞬变电磁概念
瞬变电磁法(Transient Electromagnetics Method, TEM)是以地下岩(矿)石的导电性与导 磁性差异为主要物质基础,根据电磁感应原理,利 用不接地回线或接地线源向地下发送一次脉冲磁场, 在一次脉冲磁场的间隙期间,利用线圈或接地电极 观测二次涡流场,并研究该场的空间与时间分布规 律, 来寻找地下矿产资源或解决其它地质问题的一 支时间域的电磁法。
第一节 瞬变电磁技术方法的特点 Nhomakorabea探测方向
线圈
图6 瞬变电磁探测方向示意图
第一节 瞬变电磁技术方法的特点
图8 工作面顶板探测方向示意图
第二节 YCS40矿用瞬变电磁仪的特点
我们公司的YCS40矿用瞬变电磁仪式结 合各所高校,在多名专家教授的参与下,结 合澳大利亚的TerraTEM、加拿大的ProTEM 等多款国外先进仪器的设计原理而研制开发。
R
R
R
T
T
T
中心回线
重叠回线
藕极装置
R T
R
大定源回线
R
R
R
矿井瞬变电磁法井下工作方法技术
1 工作任务 (1)瞬变电磁法的具体任务应由任务书明确规定。任务书的内容应包括: a)项目名称、工作地区和范围; b)工作目的、勘查对象; c)工作比例尺、技术经济指标; d)提交的成果资料及时间。 (2)根据任务书工作地区的地质、地球物理条件及其他有关资料编写设计书。其内容应包括: a)任务及目的要求; b)地质、地球物理特征; c)工作方法与技术; d)提交的成果; e)技术经济指标。 2 资料收集 a)工作地区的人文、气象、交通等方面的资料; b)工作地区的岩性、水文地质情况等; c)工作地区的地质和地球物理资料等。 3 方法有效性分析 (1)确定瞬变电磁方法的地质任务或施工项目,在考虑勘查工作需要的前提下,首先要分析是否具有一定的地电条件,勘查目标与 围岩之间是否存在明显的电性差异。 (2)正演模拟,是论证方法有效性和开展野外试验工作的依据,正演所选取的地电断面类型及参数要以已知地段及不同工作区的实 际断面为参考,一般可由正演模拟求得最佳工作装置及其尺寸。特别是坑道超前预测预报的情况下,一定要先做正演模拟,得出小 线框情况下的最佳装置参数。 (3)凡属下列情况之一者,只宜列为试验项目: (4)尚未进行瞬变电磁法试验工作,方法有效性尚不明确的新区,如第一次在该区域的矿井进行地质预报时,一定要做正演模拟; (5)外来电磁噪声干扰较严重,使用现有仪器及观测方法的效果受到影响的地区,如天电干扰比较严重的区域或者井下关断电机工 作时; (6)探测目标与围岩之间的电性差异较小,或探测目标物的相对规模不大,埋深较大,不能肯定是否能测出目标物异常响应的地区。
第一节 瞬变电磁技术方法的特点
局限性
(1)瞬变电磁方法存在一定“盲区”。(不同性能的仪器以 及不同的工作装置盲区范围是不同的,我们的仪器采用的工 作装置盲区在20m左右。) (2)矿井环境下人文、电磁干扰因素较多:在矿井环境下, 由于工作的需要,50HZ 的工频干扰始终存在,除此之外, 铁轨、锚杆、锚链网等影响因素不利于瞬变电磁对低阻异常 体的信号接收,即“低阻污染”现象,巷道中金属影响程度 不同将造成测点间数据不一致性。
从目前应用现状来看,矿井瞬变电磁已取得一定的应用效果。由于矿井水文地 质的复杂性及物探方法本身所固有的多解性,矿井瞬变电磁方法发展道路还很长, 需不断地实践丰富其应用技术,提高精度。
第二节 井下施工方法
工作装置
a 、中心回线 大线圈TX发射,小线圈Rx接收,中心点重合。特点:异 常特征最简单,横向分辨率高,受一次场影响小,适用于测 深勘探,由浅到深都有反应。 b 、重叠回线 发射接收线圈重叠在一起。特点:异常特征简单,横向分 辨率低,受一次场影响最大,适用于中深部勘探。 c、偶极装置 发射接收线圈相距一定距离。特点:异常特征复杂,横向 分辨率高,受一次场影响最小,适用于浅中部勘探 d 、大定源回线方式
1. 管状体在高阻围岩中的瞬变电磁场
管状体设计模型 The designed model of tubular shape
管状体的响应曲线 Response of tubular shape profile
!如果当一个测点往上突起时, 说明其导电性相比其它测点较 好,分析软件主要根据这个特 点分析异常
闭合电路中,磁通量发生变化就会产生感应电 动势(感应电压)、感应电流。
图1 闭合电路通电后磁场分布

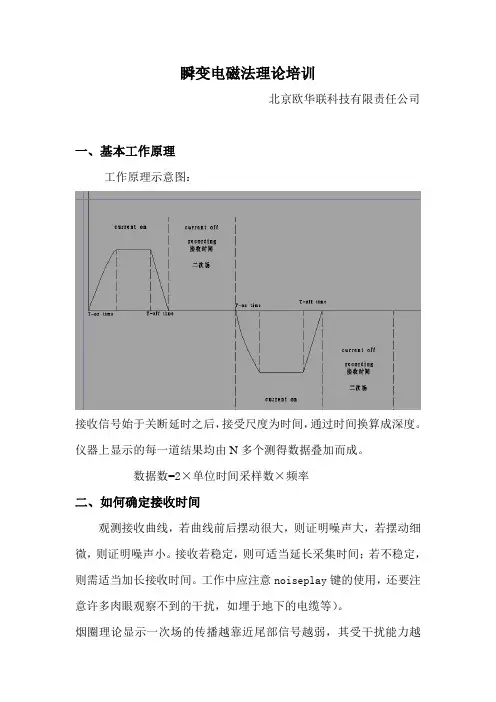

发射时序图
1:左边所示为一次发射与接 收对应时序图。 2:打个比方是照像机一样, 多照几次,几次的综合,然 后就是等效这次,这是提高 信号分析能力的方法,这就 是仪叠加次数的意思,一般 设为64就可以了,意思就是 重复了64次。 3:其发射频率为50HZ整数 倍,其抵消工频电的干拢。 4:抑制系数,代表每次接收 信号的各道数字平均的偏离 平均的大小,其偏离程度的 消掉,一般设为1,设的越大, 平均外消的越弱。 5:中间一幅图,就是盲区产 生的原因,因为电子开关有 时间效应的,其不是垂直下 降,这个时候就是一次场还 在慢 慢消失,二次磁场也的 接收,其造成二次磁场受到 一次磁场影响,其就是盲区 产生原因,其长度一般为15 米至20米左右
本安型瞬变电磁仪介绍 随着煤炭生产规模的扩大,煤矿井下水患及各种地质突发灾害不断发生,人力、 物力损失巨大,为此,迫切需要一种能用于煤矿井下的物探新方法。瞬变电磁法 (TEM)作为一种利用不接地回线或接地线源向地下发送一次脉冲磁场,在一次脉冲 磁场的间歇期间,利用线圈或接地电极观测二次涡流场的电磁感应方法,它有着频率 域电磁法所不具备的许多优点,但同时由于电磁理论的复杂、对资料解释手段的滞后、 对理论基础及仪器要求较高、其研究的时间较晚等原因,瞬变电磁法在国内的应用仅 局限于科研单位,还没有广泛推广与应用,而将瞬变电磁法勘探用于矿井生产,更为 滞后。 矿井瞬变电磁法(MTEM)是利用井下巷道空间进行瞬变电磁应用的专门装备与技术。 矿井瞬变电磁采用同地面瞬变电磁法相同的工作原理,但又区别于地面方法。首先在 仪器设备上要求适应井下温度、湿度高以及含瓦斯复杂环境,并通过国家相关论证的 本质安全型瞬变电磁仪;其外在施工技术上矿井瞬变电磁受巷道空间限制只能采用多 匝数、小面积回线组合工作装置,虽然在探测深度上有很大限制,但却比地面瞬变电 磁更高的分辨率、体积效应小、旁侧影响小、测量速度快和轻便等优点。通过近20年 井下应用实践,矿井瞬变电磁技术凭借其对良导体敏感、非接触式、可多方位探测等 特点,在矿井水害探测与防治中取得良好的应用效果。本质安全型仪器极大推进了该 技术应用。
