jbpm数据库说明

jBPM,全称是Java Business Process Management，是一种基于J2EE 的轻量级
工作流管理系统。

一、介绍下大背景工作流的应用市场部分内容就不提了。

首先提一下目前工作流域
的两种主流方向
1、workflow 。

代表osworkflow 等。

workflow 的特点为：其主要侧重于对流程的处理模型方面，也就是说它关注的重心是流程的处理
2、BPM商业逻辑流程模型
BPM的重心为商业逻辑流程模型的处理
其中以JBPM为代表
这是两者最大的区别，也就是切入点不同。

不过对我们实际应用来说，选哪个区别都不是很大说到工作流就要提到WFM组织，这个组织是国际上一些厂商组成的一个工作流的组织，该组织给出了一个他们自己定义的工作流的定义，及XPDL语义。

该定义将工作流的定义包括为至少以下五部分内容：
1、工作流过程活动
2、转移信息
3、参与者声明
4、外部应用程序声明
5、相关数据
并给出了标准的语法来描述上述元数据
1：workflow process
2:activity
3:transition
4:application
5:date field
由于JBPM不符合上述语法定义，因此JBPM是不符合该WFM规范的不过上述每部分内容在JBPM都有自己的定义来描述
二、JBPM流程的一个基本的处理步骤
1、加载（发布）流程定义
2、启动流程
3、处理任务
4、记录流程的相关状态
1、加载（发布）流程定义
这个意思是，我们通过jbpm 的designer 插件，或者是用其他工具，制定出processDefinition （可以是String ，可以是包文件，也可以是流数据等），然后将其加载到应用中的过程。

这个加载可以是写入内存中，或者是直接
写入数据库等
2、启动流程
即processDefinition.createProcessInstance() ，创建流程实例的过程。

具体创建实例的方法有多种，可根据自己的需要自行选择。

3、处理任务
在流程流转的过程中，JBPM引擎会为我们生成任务的实例，我们就需要针对这些
任务实例来进行处理，然后结束这些任务实例，并推动流程的流转
4、记录流程的相关状态
记录流程状态这点包括且不限于以下内容：
1)流程实例的开启
2)任务实例的创建
3)任务实例的开始执行
4)任务实例的结束
5)流程实例的结束
三、JBPM工作流的主要概念
1、流程定义(process definition): 预先定义的业务逻辑
2、流程实例(process instance): 业务的实际流转过程
3、参与者(actor): 任务的参与者(可能是人也可能是角色或是组织等)
4、任务(task): 业务逻辑上，会呈现给参与者处理的元素
5、任务实例(task instance): 业务实际流转过程中，生成的需要参与者进行参与的实际内容
6、流转(transition): 连接业务逻辑不同节点的桥梁，也是业务实例进行流转的依据
7、工作流引擎(engine): 核心组件，负责生成流程运行时的各种实例及
数据，以及监视和管理流程的运行
8、工作列表: 根据实际应用的需求，需要展示给参与者的任务实例列
表// 待办任务列表为其最具代表性的例子

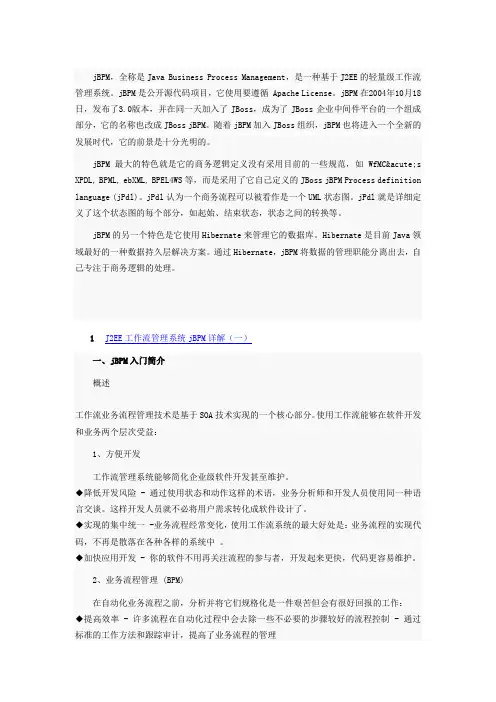

jBPM是公开源代码项目，它使用要遵循Apache License。

jBPM在2004年10 月18日，发布了2.0版本，并在同一天加入了JBoss，成为了JBoss企业中间件平台的一个组成部分，它的名称也改成JBoss jBPM。

随着jBPM加入JBoss 组织，jBPM也将进入一个全新的发展时代，它的前景是十分光明的。

jBPM 最大的特色就是它的商务逻辑定义没有采用
目前的一些规范，如WfMC s XPDL, BPML, ebXML, BPEL4WS,而是采用了它自己定义的JBoss jBPM Process definition language (jPdl) 。

jPdl 认为一个商务流程可以被看作是一个UML犬态图。

jPdl就是详细定义了这个状态图的每个部分，如起始、结束状态，状态之间的转换等。

jBPM的另一个特色是它使用Hibernate来管理它的数据库。

Hibernate是目前
Java领域最好的一种数据持久层解决方案。

通过Hibernate , jBPM将数据的管理职能分离出去，自己专注于商务逻辑的处理。

1流程配置类数据库表:
1.1JBPM_PROCESSDE FINITION :流程模版表
1.2 JBPM_NODE :流程节点表
1.3JBPM_TRANSITION :流程迁移表
1.4JBPM ACTION :流程动作表
1.5JBPM_EVENT :流程事件表
流程事件所在的图形节点类 型
"K" : TaskNode"
1.6 JBPM_DELEGATION :流程代理类表（用于实 例化jbpm 中的action 类）
TYPE_
GRAPHELEMENT_ PROCESSDEFINITION NODE_ TRANSITION TASK_
流程事件所在的图形节点的
ID
流程事件所属流程定义，对应
JBPM_PROCESSDEFINITION
流程事件所属节点，对应
JBPM_NODE
流程事件所属迁移，对应
JBPM_ TRANSITION
流程事件所属任务，对应
1.7 JBPM TASK :流程任务表
1.8JBPM_TASKCONTROLLER :流程任务控制器
1.9JBPM VARIABLEACCESS :流程变量表
1.10J BPM_MODULEDEFINITION :流程模块定义表
1.11JBPM_EXCEPTI0NHANDLER :流程异常处理
器表
:DECISION 1.12 JBPM_DECISIONCONDITION
节点判断条件表
1.13 JBPM_ SWINLANE
: DECISION 节点判断条
件表
2流程运行类数据库表：
2.1 J BPM_PROCESSINSTANCE :流程实例表
2.2J BPM_TOKEN :流程TOKEN 表
2.3 JBPM_LOG :流程日志表
INDEX_ DATE TOKEN PARENT_
CHILD_
MESSAGE. EXCEPTION A: Action Log
B: ByteArrayUpdateLog
C: CompositeLog
D: VariableDeleteLog E: DateUpdateLog
F:
Hiber nateStr in gUpdateLog
G: Lon gUpdateLog
I:
ProcessI nsta nceCreateLog
L: DoubleUpdateLog
M: MessageLog
N: NodeLog
O: Toke nCreateLog
P: ProcessLog
R: VariableCreateLog S:
Sign alLog
T: Transition Log
U: Strin gUpdateLog
V: VariableLog |
W: VariableUpdateLog X:
Process In sta nceE ndLog
Y: Toke nEn dLog ~|
0: TaskLog
1: TaskCreateLog
2: TaskAssig nLog
3: TaskE ndLog
4: Swimla neLog |
5: Swimla neCreateLog
6: Swimla neAssig nLog
?
日志产生时间
日志所属TOKEN
日志的父日志，对应
JBPM_LOG
创建的子TOKEN，对应
Toke nCreateLog |
结束的子TOKEN,对应TokenEndLog
消息信息，当日志类型为M (MessageLog )时使用日志异常信息，对应
Action Log
2.4 JBPM_RUNTIMEACTION :流程实时ACTION 表
"A" : Task
"C"
:Processstate "D" :Decision"
"E"
:EndState" "F" :Fork" "J" :Join" "K" :TaskNode" "N" :Node"]
"P"
:ProcessDefi niti on" "R" :StartState" "S" :State"
"T"
:Tran siti on" "U" :SuperState"
2.5 J BPM_VARIABLEINSTANCE :流程变量实例
表
GRAPHELEMENT_ PROCESSINSTANCE_
ACTION
PROCESSINSTANCEINDEX
实时ACTION 所在的图形 节点的ID
实时ACTION 所在的流程' 实例，对应
JBPM PROCESSINSTANCE1 实时ACTION 对应的 ACTION ，对应
JBPM ACTION
?
NAME
TYPE_ CONVERTER. TOKEN TOKENVARIABLEM AP PROCESSINSTANC EINDEX PROCESSINSTANC org.jbpm.c on text.exe.variablei nsta nce.Hibe rn
ateL ongln sta nee
I :
org.jbpm.c on text.exe.variablei nsta nce.Hibe rn
ateStri ngln sta nee
L :
org.jbpm.c on text.exe.variable in sta nce.L ong
In sta nee
S
:
org.jbpm.c on text.exe.variablei nsta nce.Stri
ngln sta nee
N :
org.jbpm.c on text.exe.variablei nsta nce.Null
In sta nee
变量名称
?
数值转换器
变量所在的TOKEN，对应JBPM_T O KEN该变量所属的TOKEN的变量映射，对应JBPM TOKENVARIABLEMAP
?
变量所在的流程实例，对应
E JBPM PROCESSINSTANCE BYTEARRAYVALUE当流程变量是ByteArray类型时，变量的值，对
DATEVALUE DOUBLEVALUE LONGIDCLASS_ 应JBPM_BYTEARRAY
当流程变量是DATE类型时，变量的值当流程变量是DOUBLE类型时，变量的值
当流程变量是了HibernateLonglnstanee类型时, 变量的类型
LONGVALUE_ STRINGIDCLASS_ STRINGVALUE_ TASKINSTANCE_ 当流程变量是了HibernateLonglnstance/Long 类型时，变量的值
当流程变量是了HibernateStringlnstanee 类型时，变量的类型
当流程变量是了
HibernateStringlnstance/String 类型时，变量的值
变量所在的任务实例，对应
JBPM TASKINSTANCE
2.6 JBPM COMMENT :流程备注信息表
2.7 JBPM_MESSAGE :流程异步消息表
TRANSITIONNAME—?
2.8 JBPM_TIMER :流程定时器表
2.9 JBPM_TOKENVARIABLEMAP :流程TOKEN 变量MAP 表
2.10J BPM_MODULEINSTANCE :流程模块实例表
2.11 JBPM_BYTEARRAY :文件模块形式的流程变
量实例表
2.12 JBPM BYTEBLOCK
