刚性屋面渗漏的原因及预防措施
钢结构屋面渗漏处理方法全总结
钢结构屋面渗漏处理方法全总结渗漏原因1.设计方面(1)进行屋面雨水系统设计时未按照规范要求设置溢流措施，因此雨水超出系统排放能力后可能会出现雨水漫过搭接缝的现象，从而导致钢结构屋面出现渗漏现象。
其中，运用暗扣和打钉板相连接的屋面极有可能出现严重漏水现象。
(2)窗口上下檐口的包边、屋脊的泛水板和阴阳角等细节部分缺少详细的设计图纸，导致缺乏经验的施工队无法严格施工，从而产生漏水隐患。
(3)屋面檀条存在截面过小而间距过大的设计缺陷，因此在风荷载作用下，樵条与压型板的变形过大，出现结构性缺陷，从而导致屋面产生积水。
2、施工方面(1)天沟焊接质量不过关，材质防腐处理不到位，或未做好天沟下保温措施，从而造成天沟渗漏，同时，夏季温差较大，易产生结露现象。
(2)墙面樵条不顺直，同窗框间存在间隙，或窗户下口与钢结构间、窗玻璃同型材间的密封出现问题，从而导致窗上口的泛水收边件出现渗水、窗口下檐出现存水。
(3)施工关键节点未按照规定要求进行施工或处理不到位，如卷材短边收头密封不严，固定点稀少，上口白铁皮变形，密封材料封口不好,女儿墙等根部阴角未按规定制作圆弧或圆弧太小，从而导致屋面出现渗漏现象。
防治措施1、设计方面(1)针对钢结构屋面热胀冷缩的特点，合理选择屋面体系，其中屋面结构选择浮动式屋面、屋面板横向以咬口式锁合，即直立缝锁边，纵向采用三明治挤压方式链接，同时屋面搭接长度应不小于40mm,这种结构体系可滑动、密封性好、防水效果好、抗风能力强。
(2)设计时应严格按照规范要求设计屋面雨水系统,并设置溢流措施，同时补充设计窗口上下檐口的包边、屋脊的泛水板和阴阳角等细节部分的的详细图纸，防止出现雨水渗漏现象。
2、施工方面(1)在屋面外板安装前应先采用专业的彩板钳对屋面外板进行翻边处理，其高度宜在50~70mm之间，且安装过程中应保证屋脊处的屋面外板间的间隙为50~100mm,同时固定外板时严禁打空钉。
(2)天沟除了应选用不锈钢材质外，焊接完后还须进行闭水试验，若发现渗漏须及时进行补焊，同时可在天沟15Omm处增加溢流装置,以免雨水沿天沟边缘溢到室内。
质量通病防治—混凝土刚性屋面渗漏

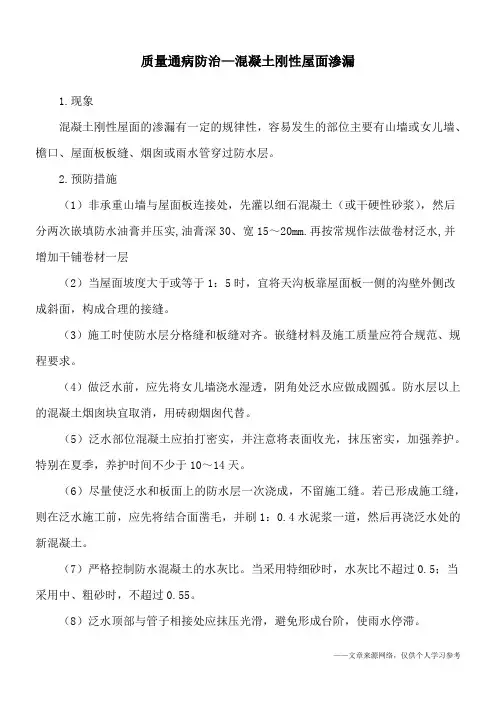

质量通病防治—混凝土刚性屋面渗漏
1.现象
混凝土刚性屋面的渗漏有一定的规律性，容易发生的部位主要有山墙或女儿墙、檐口、屋面板板缝、烟囱或雨水管穿过防水层。
2.预防措施
（1）非承重山墙与屋面板连接处，先灌以细石混凝土（或干硬性砂浆），然后分两次嵌填防水油膏并压实,油膏深30、宽15～20mm.再按常规作法做卷材泛水,并增加干铺卷材一层
（2）当屋面坡度大于或等于1：5时，宜将天沟板靠屋面板一侧的沟壁外侧改成斜面，构成合理的接缝。
（3）施工时使防水层分格缝和板缝对齐。
嵌缝材料及施工质量应符合规范、规程要求。
（4）做泛水前，应先将女儿墙浇水湿透，阴角处泛水应做成圆弧。
防水层以上的混凝土烟囱块宜取消，用砖砌烟囱代替。
（5）泛水部位混凝土应拍打密实，并注意将表面收光，抹压密实，加强养护。
特别在夏季，养护时间不少于10～14天。
（6）尽量使泛水和板面上的防水层一次浇成，不留施工缝。
若已形成施工缝，则在泛水施工前，应先将结合面凿毛，并刷1：0.4水泥浆一道，然后再浇泛水处的新混凝土。
（7）严格控制防水混凝土的水灰比。
当采用特细砂时，水灰比不超过0.5；当采用中、粗砂时，不超过0.55。
（8）泛水顶部与管子相接处应抹压光滑，避免形成台阶，使雨水停滞。
3.治理方法
（1）格缝中的油膏如嵌填不实或已变质，应将旧油膏剔除干净，然后按操作规程重新嵌填油膏。
（2）对于女儿墙和楼梯间墙与防水层分格缝相交部位的渗漏，将分格缝沿泛水部分打通。
简述屋面渗漏原因及其防治方法
简述屋面渗漏原因及其防治方法
屋面渗漏的原因：
1.漏水点处理不当：屋面漏水最常见的原因之一是处理不当的漏水点。
只要有水源，水就会渗入并沿着屋顶渗透到内部。
2.破裂的屋面板：屋顶板材可能会破裂或损坏，使水滴穿过屋面板并进入房屋。
3.渗漏的排水系统：排水系统中的某些零件或连接可能会出现破损或损坏，导致水在固定点处渗漏。
4.建筑施工不合格：屋面耐久性和密封性不足，导致水渗漏。
防治方法：
1.定期检查和维护屋顶，尤其是在暴风雨、暴雨之后和大冰雹季节。
2.屋顶需要安装适当排水系统，确保水流快速排出，不会滞留。
3.必须选用高质量的屋顶材料，维护需注意材料的验收和安装质量。
4.如果查出有漏水点，需要及时处理漏水点的位置，修补损坏的屋面板或排水系统，修补漏水点的处理要彻底，以免出现二次渗漏。
屋面刚性防水层裂缝漏水原因与治理
屋面刚性防水层裂缝漏水原因与治理刚性防水层裂缝造成刚性防水层裂缝，有如下原因：(一)设计原因1、泛水处不设伸缩缝，因屋面板与墙体刚度不同，防水层与女儿墙的接触面间就存在相对位移，当屋面板发生变形时，必然导致防水层开裂，雨水就会从防水层与墙面连接处的裂缝渗漏。
2、女儿墙开裂以及压顶未做防水处理，导致渗漏。
女儿墙是突出屋面的墙体，由墙身和墙体压顶组成。
雨雪水渗入女儿墙墙体的途径有：压顶出现裂缝，水从压顶裂缝渗入；泛水处密封失效，水从泛水处渗入。
女儿墙开裂渗漏的原因有：（1 ）墙体砌筑质量较差，墙体中形成竖向贯通裂缝；（2）混凝土压顶因热胀冷缩而开裂时，带动女儿墙产生水平或垂直方向裂缝；（3）位于承重墙上的女儿墙因屋面构件的变形影响，带动女儿墙开裂，甚至在山墙的屋面板支承处，将女儿墙向外推出。
(二)材料原因1、对于刚性屋面，刚性防水层在浇灌铺设硬化过程中，很难避免干缩引起的开裂，而且由于刚性材料对屋面结构的变形较为敏感，混凝土虽具有良好的抗压能力，但抗剪、抗拉能力较差，易受地基不均匀沉降、屋面结构构件变形和相对位移以及防水层本身热胀冷缩所产生的不均衡温度应力等影响而开裂。
此外，在分格缝处嵌缝的密封材料本身质量不好，刚性防水层的原料（砂，石子等）质量不高，含泥量较大，直接影响到混凝土的密实性和收缩率，易造成渗漏(三)施工原因1、钢筋设置。
钢筋应放在防水层中间偏上的位置。
太靠上易露筋锈蚀，太靠下则扩大了防水层断面的受拉区，削弱了钢筋作用，防水层易开裂。
2、混凝土的水灰比。
一般要求控制在0.55以下，但施工时为了方便随意加水，扩大了水灰比，降低了混凝土的强度和密实性，增大了混凝土的干缩值及干缩裂缝，同时防水层抗渗性降低，容易风化和碳化，影响了耐久性。
3、在施工时振捣不实、厚薄控制不均、表面收光不好、养护不良，影响密实性和强度，导致板块开裂渗漏。
4、分格缝留缝过小，影响嵌缝质量；或进行分格缝嵌缝作业时，未按有关操作规程进行施工，以及分格缝定位不准，偏离了屋面板端支承轴线，防水层在支承处开裂渗漏。
混凝土刚性屋面渗漏原因及处理措施
混凝土刚性屋面渗漏原因及处理措施摘要：在房屋建筑中，屋面防水是屋面工程的一项重要施工工艺，是衡量房屋建筑工程施工质量优劣的一项重要指标。
本文根据刚性防水屋面的防水机理，结合工程实践经验，从设计、施工等方面分析渗漏原因，提出防治措施。
关键词：刚性屋面渗漏处理措施刚性屋面的渗水渗漏，造成天棚泛黄，墙面发霉，影响使用，成为影响房屋使用功能的工程质量通病。
为了有效地根治刚性屋面的渗水渗漏通病，本文对刚性屋面的渗水渗漏原因进行了分析，并提出相应处理措施。
一、刚性屋面的渗水原因分析1.屋面结构位移导致屋面开裂屋面防水面层与结构层结合密切，但位移不同步，防水面层适应不了结构层的位移变化，造成防水面层混凝土开裂形成渗漏。
主要有下情况：房屋地基不均匀导致结构开裂，继而造成屋面防水层开裂；结构层刚度不够，或者屋面荷载过重且过于集中，造成结构挠曲变形而造成屋面防水层开裂；屋面结构支承点变形，导致屋面结构松动或位移而造成屋面防水层开裂。
2.材料方面的原因主要有以下情况：选用的砂子含泥量过大，细度模数过小；选用的水泥强度等级过低，品种选用不当；混凝土外加剂质量差或配合比控制不当。
3.施工方面的原因主要有以下情况：施工或设计时分仓缝留的位置与结构层板缝位置相距过大，或分仓面积太大，导致防水层与结构层变形不同步，面层开裂出现渗漏；配置在防水层的钢筋在分仓缝处未断开，形成面层开裂出现渗漏；防水层混凝土水灰比过大、塌落度大、混凝土搅拌不均匀、浇注不及时、振捣不密实、混凝土不及时收光压紧，使面层开裂出现渗漏；屋面结构支承点灰浆不饱满，强度低引起搁置端出现移动或相对转动，产生变形，导致屋面结构松动或位移而造成屋面防水层开裂；混凝土楼板缝浇灌不密实，造成屋面刚度差，结构变形，导致防水层面层开裂出现渗漏；混凝土防水层厚簿不均匀，在温差作用下热胀冷缩不一致，产生面层开裂出现渗漏。
4.混凝土防水层浇注后养护不及时，或者养护工序欠妥，措施不到位造成混凝土防水层水分蒸发过快，混凝土强度降低，面层开裂，面层开裂出现渗漏。
刚性屋面渗漏原因及防治措施
刚性屋面渗漏原因及防治措施1.施工质量问题：刚性屋面在施工过程中，如果工人操作不规范或者施工质量不合格，就容易出现渗漏问题。
例如，屋面的拼接处没有完全密封，屋面防水层的厚度不均匀等。
2.材料老化：刚性屋面使用的材料是有限寿命的，长时间的使用会导致材料老化。
例如，屋面的防水层由于长时间的紫外线照射，导致材料变脆，失去防水功能。
3.结构变形：刚性屋面在长期使用中，由于外界环境的变化，可能会出现结构变形的情况。
例如，屋面下方的结构工程可能会收缩或者膨胀，从而导致屋面的断裂或者变形，使得水渗漏进入屋内。
4.设计不合理：刚性屋面的设计不合理也可能导致渗漏问题。
例如，屋面的坡度不够大，使得雨水无法顺利排水，积水导致渗漏。
针对刚性屋面渗漏问题，可以采取以下几种防治措施：1.定期维护检查：定期对刚性屋面进行检查，发现问题及时处理。
例如，检查屋面拼接处是否有裂缝，检查防水层是否老化，检查屋面下方的结构工程是否有变形等。
2.防水层修复：如果发现刚性屋面的防水层有老化或者破损的情况，及时进行修复。
修复方法可以采用打补丁、涂覆等方法，修复防水层的功能。
3.结构加固：如果刚性屋面的下方结构工程有收缩或者膨胀的情况，可以考虑进行加固。
加固的方式可以采用增加支撑、更换结构材料等方法，使得结构工程恢复正常，从而减少刚性屋面的变形。
4.设计优化：对于新建的刚性屋面，可以在设计阶段优化设计，减少渗漏的可能性。
例如，合理设置屋面的坡度，保证雨水可以顺利排水，减少积水导致的渗漏。
总结起来，在刚性屋面渗漏的防治中，需要注意施工质量、材料的选择和使用寿命、结构的稳定性以及合理的设计。
通过定期维护检查、修复防水层、加固结构工程和优化设计等措施，可以有效地减少刚性屋面的渗漏问题，提升屋顶的防水性能，延长屋面的使用寿命。
刚性屋面渗漏原因及防治措施
浅析刚性屋面渗漏原因及防治措施【摘要】刚性屋面渗漏是建筑工程中最常见的质量通病，也是一直难以解决的问题，屋面工程质量的好坏直接影响公司信誉、建筑物的寿命及业主的利益。
作者结合设计和工程实践，从设计、材料、施工、使用等方面对从屋面渗漏的原因进行了分析，提出其渗漏的防治措施。
关键词刚性屋面渗漏措施一、屋面防水工程质量问题分析（一）设计方面问题许多设计单位未能根据建筑物的性能、重要程度、使用功能、结构特点及使用环境等不同而选用不同技术性能的材料或不同的施工方法，有的节点处理或泛水做法不合理，有的屋面防水设计方案不当等，普遍存在着脱离实际情况的理想化设计。
所设计的结构层及防水层即使都能按照规定来施工，但在钢筋混凝土屋面上进行卷材防水层的施工过程中仍会出现因施工作业人员的技术水平不高，责任心不强而导致的女儿墙与天沟檐口之类的薄弱环节上出现接缝不严情况，进而造成屋面漏水。
尤其是屋面的刚性防水，在其防水层施工完成之后，或因太阳照射、气候变化导致屋面热胀冷缩而产生裂缝，或因屋面板受力发生起翘变形、墙体受力发生坐浆收缩、地基发生不均匀沉降等产生裂缝。
（二）材料方面问题材料控制包括原材料、成品、半成品、构配件等的质量控制。
各类工程材料是工程施工的物资条件。
材料质量是工程质量的基础，材料质量不符合要求，工程质量就不可能符合标准。
所以加强材料的质量控制是提高工程质量的重要保证。
在施工中必须对材料严格检查、验收并且正确使用，建立管理台账，做好收、发、储、运等各个环节的管理，避免将不合格的原材料使用到工程上。
对材料质量，主要是控制其力学性能、化学性能、物理性能。
进入现场的工程材料必须有产品合格证或质量保证书，性能检测报告，并能符合设计标准要求，凡需复试检测的建材必须复试合格才能使用。
防水材料的材性材质也是影响防水效果的一个关键因素。
工程所使用的一些防水材料没有达到国家规定的质量标准，还有的将假冒伪劣产品应用进来。
例如：塑料防水油膏中减少或取消关键性的原料以降低成本；防水油膏质量低劣等造成的防水材料在抗冻融、高温、流淌性、抗老化等关键技术指标上达不到国家规范规定的要求,使其失去了防水功能, 最终导致屋面出现渗漏水。
刚性防水屋面渗漏原因及防治措施
刚性防水屋面渗漏原因及防治措施混凝土刚性屋面渗漏的根本原因是混凝土防水层出现裂缝，据裂缝的产生原因可分为结构裂缝、温度裂缝及施工裂缝三种，其特征表现为：1.结构裂缝宽度较大，且多为上下贯通，多发生在屋面板的拼缝处；2.温度裂缝规则且为通长性裂缝；3.施工裂缝一般为不规则，长度不等且多为断续性裂缝。
其产生原因及预防措施如下：一.产生原因1.屋面板安装质量差，安装前不找平、不座浆，造成空心板因搁置点不实，减弱了铰支作用，增大了混凝土刚性防水层出现裂缝的机率；2.灌缝工艺控制不严，嵌缝不饱满，振捣不密实，构造措施不得力，养护不及时，造成板间出现通长性裂缝，削弱了屋面的防水效果；3.混凝土刚性防水层厚度不够，造成防水层易被拉裂，出现渗漏；4.分格缝设置不合理，嵌缝材料质量较差，基层处理不当，造成粘结不牢，致使分格缝处防水薄弱；5.混凝土配合比不当，振捣不密实，压光时间控制不准，混凝土早期脱水，后期养护不及时，施工中随意加水及收光时随意在其表面撒干水泥面，致使混凝土防水层出现脱皮、起砂、干缩裂缝及混凝土防水层强度不足；6.防水层与女儿墙等突出屋面部分的交接处，没有采取柔性处理，致使该部分防水层出现不同程度的裂缝；7.防水层中没有按要求配置钢筋网片，或其位置不准，造成钢筋出现锈蚀，从而影响了防水层的耐久性；8.节点及细部处理不符合规定，泛水施工工艺粗糙，致使这些部位防水功能严重降低；9.基层清理不净，使防水层及找平层与基层粘结不牢，从而因其空裂造成渗漏；10.地基出现不均匀沉降致使屋面出现裂缝而渗漏。
二.预防措施1.地基土质不匀易发生不均匀沉降的、建筑物存在高温及有较大振动的或屋面保温层采用松散材料的，均不得采用刚性防水屋面；2.防水层及找平层施工前应严格检查基层质量，保证基层表面的灰尘等杂物清理干净，并用水泥素浆涂刷，加强其与基层的粘结能力；3.屋面板安全前应找平，核查空心板的型号、尺寸及出厂质量证明书，及时剔除不合格品，板孔堵塞密实，安装时应用1:2.5的水泥砂浆座浆，保证空心板与支承面的铰支作用及支承端部的强度；4.加强对灌缝质量的检查工作，为保证灌缝密实，空心板的下口宽度不得小于40mm，防止出现上实下空现象，板缝内应配置 4或者 6的构造钢筋，灌缝前应扫除板侧的杂物并刷水泥素浆，应用C20混凝土灌缝且下面应支模，混凝土中应掺加一定量的膨胀剂且振捣密实，及时浇水养护，以板缝不出现严重漏水为准，发现问题及时处理；5.混凝土的水灰比不得大于0.55，试验表明，在其它条件相同时，水灰比每增加0.05，混凝土的强度则降低5MPa左右；混凝土的坍落度以3-5cm为宜，每立方米混凝土水泥用量不应小于330kg，含砂率宜为35-40%，灰砂比应为1:2-1:2.5，水泥应选用收缩小的硅酸盐水泥或普通硅酸盐水泥，其标号不宜低于425号，严禁使用火山灰质水泥，粗骨料的最大粒径不宜大于15mm，其含泥量不应大于1%，细骨料应用中砂或粗砂，含泥量不应大于2%，拌合用水应采用生活用水或不含有害物质的洁净水；6.当采用普通混凝土时，应掺加一定量防水剂或减水剂，其掺量应通过试验确定；笔者建议：屋面防水层最好采用掺加UEA膨胀剂的补偿收缩混凝土（其掺量一般为10-15%的水泥重量）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刚性屋面渗漏的原因及
预防措施
集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
刚性屋面渗漏的原因及预防措施目前屋面漏雨已成为常见的通病，但屋面漏雨是可以防治的。
本文叙述防水等级为Ⅲ级的刚性屋面防水问题。
1刚性屋面渗水的原因
Ⅲ级防水屋面中的刚性防水作法，就是将细石混凝土铺展在屋面上，其施工方便，造价低廉，但由于与结构层粘结成整体，在温差的影响下因胀缩不一，防水层易被拉裂而漏水，防水性能较差。
据全国主要城市气象资料表明，我国同一城市的常年温差都很大，且屋面裸露于空间，其温度超过气象资料的数字。
同一天的气温有时也相差很大。
在夏季有时屋面温差可达30℃，混凝土的热膨胀是形成裂缝的原因。
另外，外力的作用也是造成混凝土开裂的重要原因，例如在地基沉降、屋面雪荷载、墙面风荷载的作用下屋面基层会发生位移和变形。
一旦基层变形，结构应力也发生变化，这些变化往往集中在屋面板的支承处、屋脊处。
2提高刚性防水屋面质量的措施
2.1精心设计
采取将大化小、以小拼大、刚柔相济、以柔补刚的方法，提高刚性防水屋面的防水效果。
将大面积的屋面按一定要求分割为若干小块，小块之间的分格缝用弹塑性密封材料填充密实。
分格缝皮设在屋面板的支
承端或屋面的转折处（如屋脊），以及防水层与突出屋面结构的交接处，并与板缝对齐。
刚性屋面一般用细石混凝土作防水层。
厚度不应小于40mm，细石混凝土强度等级不应小于C20，配置的双向钢筋网片，一般用Φ4@200mm，保护层厚度不应小于10mm.结构找坡，坡度以2%～3%为宜。
屋面每个开间留横向伸缩缝，屋脊处留纵向伸缩缝，纵横间距不宜大于6m，或一间一分割，分割面积以不超过36平方米为宜。
其缝宽一般为20mm.双向钢筋网片在分格缝处应断开，防水层与山墙、女儿墙交接处亦应留30mm的缝隙。
在分格缝中，用密封材料封严，其上再覆盖卷材，使刚性防水层在使用过程中成一个整体。
另外，应在防水层与屋面基层之间设隔离层，使屋面基层和防水层的变形互不约束，以保证防水层在长期使用中的整体性。
隔离层可采用纸筋灰、麻刀灰、低强度等级的砂浆、干铺卷材等，例如粘土砂浆隔离层的配合比为石灰膏：砂：粘土＝1：2.4：3.6，隔离层厚为10～20mm；石灰砂浆隔离层配合比为石灰膏：砂＝1：4，隔离层厚度为10～20mm；也可在水泥砂浆找平层上铺卷材隔离层。
