智能站的时钟同步和采样同步
智能变电站基础知识题库单选题100道及答案解析
智能变电站基础知识题库单选题100道及答案解析1. 智能变电站的核心特征是（）A. 智能化一次设备B. 网络化二次设备C. 全站信息数字化D. 以上都是答案：D解析：智能变电站的核心特征包括智能化一次设备、网络化二次设备、全站信息数字化等多个方面。
2. 智能变电站采用（）实现对一次设备的控制和监测。
A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：A解析：智能终端用于实现对一次设备的控制和监测。
3. 以下哪个不是智能变电站的通信规约（）A. IEC 61850B. IEC 60870-5-101C. MODBUSD. DNP3.0答案：C解析：MODBUS 一般不用于智能变电站。
4. 智能变电站中，（）用于实现电流、电压等模拟量的数字化。
A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：B解析：合并单元的作用是将模拟量转换为数字量。
5. 智能变电站的过程层网络通常采用（）A. 以太网B. 令牌环网C. 星型网D. 环形网答案：D解析：过程层网络多采用环形网结构，以提高可靠性。
6. 智能变电站的站控层设备不包括（）A. 监控主机B. 远动装置C. 合并单元D. 数据服务器答案：C解析：合并单元属于过程层设备。
7. 智能变电站中，（）承担继电保护功能。
A. 智能终端B. 保护装置C. 合并单元D. 测控装置答案：B解析：保护装置是实现继电保护功能的设备。
8. 智能变电站中，（）实现对一次设备的测量和控制。
A. 智能终端B. 保护装置C. 测控装置D. 合并单元答案：C解析：测控装置主要负责测量和控制一次设备。
9. IEC 61850 标准中，逻辑节点的英文缩写是（）A. LDB. LNC. DOID. SCL答案：B解析：逻辑节点的英文缩写是LN。
10. 智能变电站中，（）实现了变电站的智能化管理。
A. 自动化系统B. 智能辅助系统C. 在线监测系统D. 以上都是答案：D解析：自动化系统、智能辅助系统和在线监测系统等共同实现了变电站的智能化管理。
智能化变电站差动保护数据的同步方法
智能化变电站差动保护数据的同步方法
智能化变电站作为电网重要的能量转换与分配中心，对于其运行可靠性和安全性的保障，差动保护至关重要。
而差动保护数据的同步则是保障差动保护的一项重要工作。
智能化变电站差动保护数据的同步方法有两种，一种是使用同步技术（同步采样和同步通讯），另一种是使用互联网通信技术实现保护数据的同步。
第一种方法需要使用同步技术来保证差动保护数据的同步。
同步采样可以通过GPS时钟或PTP（精确时间协议）实现，并通过同步通讯协议（如IEEE 1588、IEC 61850-9-3、GOOSE 等）将采样数据精确同步。
同步通信协议规定了每个通讯数据包传输的时间、格式等信息，使得数据同步且维护了实时性。
这种方法能确保保护设备以相同的时间采集数据，从而保证保护数据的同步和一致性，提高了保护的可靠性和准确性。
第二种方法是利用互联网通信技术实现保护数据的同步。
这种方法利用了现代信息技术的优势，通过局域网或宽带互联网的技术手段，将不同设备、不同地点的差动保护数据进行实时同步。
通过使用云服务提供商的平台，多个变电站之间的数据可以实现互联，极大地方便了数据汇总和集成。
此外，还可以利用大数据技术对产生的海量数据进行分析，成为后续优化工作的依据。
总的来说，差动保护数据的同步是智能化变电站的关键之一。
使用同步技术和互联网通信技术，可以将差动保护数据精确同
步，保证了保护的可靠性和准确性，从而保障了整个电网的运行安全和稳定性。
智能变电站采样数据同步原理及测试方法
智能变电站采样数据同步原理及测试方法文章着重介绍了智能变电站中合并单元的采样数据同步的原理以及在变电站现场调试的基本方法，并就目前存在的一些问题进行了分析，提出了相应的改进措施。
标签：智能变电站；采样数据同步；测试方法1 同步问题的由来电力互感器是电力系统中为电能计量、继电保护及测控等装置提供电流、电压信号的重要设备。
在智能变电站中，继电保护等自动化设备的数据采集模块前移至合并单元，互感器一次设备电气量需要经前端模块采集再由合并单元处理，由于各间隔互感器的采集处理环节相互独立，没有统一协调，且一、二次电气量的传变附加了延时环节，导致各间隔互感器的二次数据不具有同时性，无法直接用于保护装置计算。
所以智能变电站分散数据采样的数据同步是一个共性问题，所有跨间隔数据都存在这个问题，必须找到一个有效的方法解决数据采样同步问题。
2 同步问题解决方案针对合并单元推广应用过程中遇到的数据同步问题，目前解决数据同步问题的方法主要有两种：插值重采样同步、基于外部时钟同步方式同步。
第一种解决方法的思路是放弃合并单元的协调采样，不依赖外部时钟，而严格要求其等间隔脉冲采样以及精确的传变延时，继电保护设备根据传变延时补偿和插值计算在同一时刻进行重采样，保证了各电子式互感器采样值的同步性。
插值重采样算法目前比较成熟，其误差主要来自算法的影响。
第二种解决方法的思路是放弃对处理环节延时精确性的限制，采用统一时钟协调各互感器的采样脉冲，全部互感器在同一时刻采集数据并对数据标定，带有同一标号的各互感器二次数据，同样实现了数据同步性。
该方式需要铺设独立的对时链路，容易受外部干扰和衰耗的影响。
3 现场测试方法目前，智能变电站现场调试的主要方法是通过二次模拟采样输出设备在合并单元输入多组模拟采样，然后在保护测控等装置检查采样的幅值、相角与所加采样是否相同。
3.1 单间隔电压与电流数据同步的现场测试对于单个间隔，如：单个线路、分段间隔，变压器某一侧等，可以通过实验设备在合并单元的二次输入端同时输入电压与电流采样，然后在保护或测控等装置上查看显示的幅值、相角与所加采样是否相同，如果角度不同，则说明数据采样没有同步，如果同步的话，必然没有相角的偏差。
时钟同步在通信系统中的重要性
时钟同步在通信系统中的紧要性时钟同步是指在一个系统中，各个时钟能够准确地显示相同的时间。
在现代科技发展中，时钟同步是特别紧要的，特别是在计算机网络和通信系统中。
在计算机网络中，时钟同步对于确保数据的传输和处理是至关紧要的。
网络中的不同设备通过时钟同步协议来保证它们之间的时间全都性。
这样，在数据传输过程中，各个设备能够依照相同的时间进行操作，躲避由于时间差别造成的数据冲突和错误。
时钟同步还广泛应用于通信系统中，特别是在移动通信领域。
移动通信网络中，各个基站和移动设备需要进行时钟同步，以确保通信信号的精准明确传输和接收。
当移动设备从一个基站切换到另一个基站时，时钟同步可以使信号无缝切换，供应良好的通信质量和用户体验。
除了计算机网络和通信系统，时钟同步在其他领域也有紧要的应用。
在物联网中，各种智能设备需要通过时钟同步来保持其运行的全都性。
在电力系统中，各个发电站和输电设备需要进行时钟同步，以确保电力网络的稳定和高效运行。
时钟同步的实现有多种方法和协议。
常用的方法包含网络时间协议（NTP）、精密时间协议（PTP）等。
这些协议利用网络传输和时钟校准算法，实现时钟的同步和校准。
然而，时钟同步也面对一些挑战和问题。
例如，网络延迟和时钟漂移会对时钟同步造成影响，可能导致时间不准确。
另外，恶意攻击者也可能利用时钟同步漏洞进行网络攻击。
因此，时钟同步算法和安全机制的研究特别紧要，以提高时钟同步的精准明确性和安全性。
综上所述，时钟同步在现代科技发展中起着至关紧要的作用。
它不但在计算机网络和通信系统中应用广泛，还在其他领域发挥侧紧要作用。
进一步的研究和创新将为时钟同步带来更高的精准明确性和可靠性，推动科技进步和社会发展。

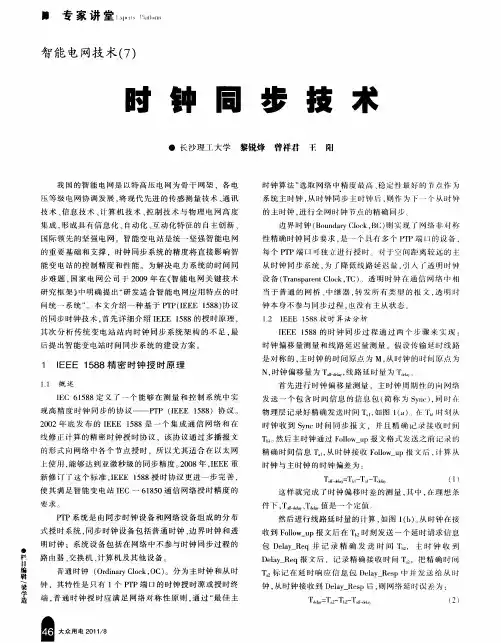

智能电网技术(7) 时钟同步技术
，． 然 后 主 时 钟 通 过 Ｆ ｌ ｗ ｕ Ｉ１ １。 １ ｏｌ ｏ ｐ报 文 格 式 发 送 之 前 记录 的
后 提 出智 能 变 电 站 时 间 同 步 系 统 的建 设 方 案 。
Ｉ ＥＥ ５ ８的 时 钟 同 步 过 程 通 过 两 个 步 骤 来 实 现 ： Ｅ １ ８
时钟 偏 移 量 测 量 和 线 路 延 迟 量 测 量 。假 设 传 输 延 时 线 路
是 对 称 的 。 时 钟 的 时 间 原 点 为 Ｍ ， 时 钟 的 时 『 原 点 为 主 从 ｕ Ｊ Ｎ， 钟 偏移 量 为 时 地 线 路 延 时量 为 Ｔ ，
压 等 级 电 网协 调 发 展 ， 现 代 先 进 的 传 感 测 量 技 术 、 讯 将 通 技 术 、 息 技 术 、 算 机 技 术 、 制 技 术 与 物 理 电 网 高 度 信 计 控 集成 ， 成具有信 息化 、 形 自动 化 、 动 化 特 征 的 自主 创 新 、 互 国 际 领 先 的坚 强 电 网 。智 能 变 电 站 是 统 一 坚 强 智 能 电 网 的 重 要 基 础 和支 撑 ，时钟 同 步 系 统 的 精 度 将 直 接 影 响 智 能 变 电站 的控 制 精 度 和性 能 。为 解 决 电力 系统 的 时 间 同 步难题 ， 家 电网公 司于 ２０ 国 ０ ９年 在 《 能 电 网 关 键 技 术 智 研 究 框 架 》 明确 提 出 “ 发 适 合 智 能 电 网应 用 特 点 的 时 中 研
新 修 订 ＿这 个 标 准 。 Ｅ ５ ８授 时 协 议 更 进 一 步 完 善 ， ｒ Ｉ Ｅ １８ Ｅ 使 其 满 足 智 能 变 电站 ＩＣ一 ６ ８ ０ 信 网络 授 时 精 度 的 Ｅ １５ 通 要求 。 Ｐ Ｐ系统 是 由 同步 时钟 设 备 和 网络 设 备 组 成 的分 布 Ｔ 式 授 时 系 统 ． 步 时 钟 设 备 包 括 普 通 时 钟 、 界 时钟 和 透 同 边
智能变电站时间同步系统
智能变电站时间同步系统摘要随着智能电网的全面发展，并实现电网的信息化、数字化、自动化、互动化，网络智能接点的正常工作和作用的发挥，离不开统一的时间基准。
【关键词】时间同步智能变电站时间同步系统为我国电网各级调度机构、发电厂、变电站、集控中心等提供统一的时间基准，以满足各种系统和设备对时间同步的要求，?_保实时数据采集时间一致性，提高线路故障测距、相量和功角动态监测、机组和电网参数校验的准确性，从而提高电网事故分析和稳定控制水平，提高电网运行效率和可靠性。
1 时间的基本概念时间是物理学的一个基本参量，也是物资存在的基本形式之一，是所谓空间坐标的第四维。
时间表示物资运行的连续性和事件发生的次序和久暂。
与长度、质量、温度等其他物理量相比，时间最大的特点是不可能保存恒定不变。
“时间”包含了间隔和时刻两个概念。
前者描述物资运动的久暂；后者描述物资运动在某一瞬间对应于绝对时间坐标的读数，也就是描述物资运动在某一瞬间到时间坐标原点之间的距离。
2 时钟配置方案及特点智能变电站宜采用主备式时间同步系统，由两台主时钟、多台从时钟、信号传输介质组成，为被授时设备、系统对时。
主时钟采用双重花配置，支持北斗二代系统和GPS标准授时信号，优先采用北斗二代系统，主时钟对从时钟授时，从时钟为被授时设备、系统授时。
时间同步景点和授时精度满足站内所以设备的对时精度要求。
站控层设备宜采用SNIP对时方式，间隔层和过程层设备采用直流IRIG-B码对时方式，条件具备时也可以采用IEEE1588网络对时。
在智能变电站中，时间装置的技术特点及主要指标如下：（1）多时钟信号源输入无缝切换功能。
具备信号输入仲裁机制，在信号切换时IPPS输出稳定在0.2 us以内。
（2）异常输入信息防误功能。
在外界输入信号收到干扰时，仍然能准确输出时间信息。
（3）高精度授时、授时性能。
时间同步准确度优于1us，秒脉冲抖动小于0.1us，授时性能优于1us/h。
（4）从时钟延时补偿功能。
智能变电站基础知识题库
智能变电站基础知识一、单项选择题1. 合并单元是( )的关键设备。
(A)站控层；(B)网络层；(C)间隔层；(D)过程层答案：D2. 智能终端是( )的关键设备。
(A)站控层；(B)网络层；(C)间隔层；(D)过程层答案：D3. 从结构上讲，智能变电站可分为站控层设备、间隔层设备、过程层设备、站控层网络和过程层网络，即“三层两网” 。
( )跨两个网络。
(A)站控层设备；(B)间隔层设备；(C)过程层设备；(D)过程层交换机答案：B4. 智能变电站中交流电流、交流电压数字量经过( )传送至保护和测控装置。
(A)合并单元；(B)智能终端；(C)故障录波装置；(D)电能量采集装置答案：A5. 避雷器在线监测内容包括( )。
(A)避雷器残压；(B)泄漏电流；(C动作电流；(D)动作电压答案：B6. 智能变电站中 ( )及以上电压等级继电保护系统应遵循双重化配置原则，每套保护系统装置功能独立完备、安全可靠。
( A) 35 kV ；( B) 110kV；( C) 220kV；( D) 500 kV 答案： C7. 继电保护设备与本间隔智能终端之间通信应采用( )通信方式。
(A) SV点对点；(B) GOOS点对点；(C) SV网络；(D) GOOSI网络答案：B8. 继电保护之间的联闭锁信息、失灵启动等信息宜采用( )传输方式。
(A) SV 点对点；(B) GOOS点对点；(C) SV 网络；(D) GOOSI网络答案：D9. 智能变电站中双重化配置的两套保护的跳闸回路应与两个( )分别一一对应。
(A)合并单元；(B)智能终端；(C)电子式互感器；(D)过程层交换机答案：B10. 智能终端放置在（）中。
（A）断路器本体；（B）保护屏；（C）端子箱；（D）智能控制柜答案：D、多项选择题1. 智能开关的在线监测类型有：（）（A）局部放电在线监测；（B）绕组测温在线监测；（C）六氟化硫微水密度在线监测；（D）断路器机械特性在线监测答案：（A、C、D）2. 下列哪些设备不属于智能变电站过程层设备？（）（A）合并单元；（B）智能终端；（C）线路保护；（D）操作箱答案：（C、D）3. 下列哪些设备不属于智能变电站微机保护装置？（）（A）交流输入组件；（B）A/D转换组件；（C）保护逻辑（CPU）; （D）人机对话模件答案：（A、B）4. 下列哪些不属于智能变电站继电保护装置的硬压板？（）（A）“投检修状态”压板；（B）“保护出口跳闸”压板；（C）“投主保护”压板；（D）“启动失灵保护”压板答案：（B、C、D）5. 智能变电站的高级应用有：（）（A）智能告警及分析决策；（B）顺序控制操作；（C）设备状态可视化；（D）源端维护答案：（A、B、C、D）三、填空题1. 智能变电站定义：采用先进、可靠、集成、低碳、环保的智能设备，以____________________ ____________ 、 ___________ 为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
智能变电站过程层报文详解
智能变电站过程层报文1. GOOSE 报文1.1. GOOSE 传输机制SendGOOSEMessage 通信服务映射使用一种特殊的重传方案来获得合适级别的可靠性。
重传序列中的每个报文都带有允许生存时间参数，用于通知接收方等待下一次重传的最长时间。
如在该时间间隔内没有收到新报文，接收方将认为关联丢失。
事件传输时间如图1-1所示。
从事件发生时刻第一帧报文发出起，经过两次最短传输时间间隔T1重传两帧报文后，重传间隔时间逐渐加长直至最大重传间隔时间T0。
标准没有规定逐渐重传时间间隔计算方法。
事实上，重传报文机制是网络传输兼顾实时性、可靠性及网络通信流量的最佳方案，而逐渐重传报文已越来越不能满足实时性要求，对重传间隔时间已没有必要规定。
图1-1 GOOSE 事件传输时间SendGOOSEMessage 服务以主动无须确认的发布者/订阅者组播方式发送变化信息，其发布者和订阅者状态机见图1-2和图1-3。
图1-2 GOOSE 服务发布者状态机1) GoEna=True （GOOSE 使能），发布者发送数据集当前数据，事件计数器置1（StNum=1），报文计数器置1（SqNum=1）。
2) 发送数据，SqNum=0，发布者启动根据允许生存时间确定的重发计时器，重发计时器计时时间比允许生存时间短（通常为一半）。
3) 重发计时器到时触发GOOSE 报文重发，SqNum 加1。
4) 重发后，开始下一个重发间隔，启动重发计时器。
重发间隔计算方法和重发之间的最大允许时间都由发布者确定。
最大允许时间应小于60秒。
5) 当数据集成员数据发生变化时，发布者发送数据，StNum 加1，SqNum=0。
5）6) GoEna=False ，所有的GOOSE 变位和重发报文均停止发送。
图1-3 GOOSE 服务订阅者状态机1) 订阅者收到GOOSE 报文，启动允许生存时间定时器。
2) 允许生存时间定时器到时溢出。
3) 收到有效GOOSE 变位报文或重发报文，重启允许生存时间定时器。
5G基站中时钟同步技术的应用(文库专用)
时钟同步技术在5G基站中的应用摘要：在高速发展的通信时代，5G已经进入到了我们的生活，重点对5G技术中的时钟同步技术进行相应的理论研究。
5G的发展，和4G相比，主要是速率更高，容量更大，延时更小。
在我们日常中主要体现在5G的基站数量增多和速率的提升，这些变化需要大量的时钟信号的处理，时钟是一个系统的心跳，起到至关重要的作用，特别是时钟技术中的时钟同步技术，其对增加用户带宽，提升用户体验具有重要作用。
关键字：时钟、晶振、同步、基站1.引言通信技术日新月异，随着5G牌照的发放，5G也正式进入到我们日常。
5G的发展，主要是5G基站的建立，4G时代我们用的多是宏站，现在主要是小站，也就是常说的Small Cell。
宏站完成大的区域覆盖，小站主要完成宏站覆盖不到的地方。
5G基站穿透能力更强、无线电频率更高，毫米波技术就是5G未来的趋势，但是高速率的信号，容易引起信号的衰减，要想实现理想的覆盖，就要建立更多的小站。
5G时代的基站数量将会是4G时代的N倍，旨在打通5G的全覆盖。
小站的部署安装，主要是在楼宇等室内，室内由于墙壁的阻挡，信号减弱较为严重，为了提高信号的质量，也就是提高信号的辐射和降低信号的延时，需要安装较多的小站。
通过在室内部署多个小站，利用时钟的同步功能，可以准确的对室内完成精准定位。
目前移动运营商的5G采用的方式是TDD方式，需要在基站之间保持严格的时钟同步，只有时钟同步，才能避免交叉时隙的干扰，故在设计5G基站的时候，必须全方位的设计同步信号。
2.时钟同步常用技术基站时钟同步要求的精度特别高，5G基站时钟同步信号精度要求是基站之间空口时间误差小于±1.5μs。
在4G网络下，人们打电话、视频聊天时可能会出现严重的延时和卡顿，这些都是未同步造成的，随着5G的普及，数据传输速率更高，同步信号更加完善，可以最大程度的解决延时和卡顿现象。
在设计5G基站相关产品模块的时候，常常采用的同步时钟技术主要包括卫星同步方案、IEEE 1588同步方案和本地的晶振同步方案等等。
包西智能站相比常规综自站的区别和联系
包西智能站相比常规综自站的区别和联系智能站相比常规站最大的不同是增加了两样东西，即合并单元和智能终端，并采用光缆取代了很多控制电缆来进行二次设备间的联系，采用IEC 61850通信协议进行继电保护、测控装置、故障录波等二次设备间的组网、信息交互，多出来个过程层网络。
一次设备完全相同，没有任何区别。
具体区别和联系如下：一、设备区按间隔断路器增加了智能控制柜（过程层）取代了原来综自站的端子箱。
智能终端和合并单元就安装在里面。
二、互感器下来的交流模拟量（电流和电压）通过电缆接入合并单元（MU），完成数据采样（A/D转换）、时钟同步、输出数字化的电流和电压量，通过光缆输出供继电保护、测控装置、故障录波器等二次设备使用。
这个连接合并单元与继电保护、测控装置、过程层网络交换机的光缆物理链路和具体的数据流称为过程层SV网。
三、智能站的一次开关设备（断路器、隔离开关、接地刀闸）的操作（遥控和保护出口）、位置遥信、压力闭锁、远方就地把手位置等信息都是通过智能终端完成的。
智能终端既有传统继电保护开入开出插件的功能又有部分传统测控装置的功能、类似传统的操作箱。
智能终端与继电保护和测控装置以及过程层网络交换机之间的数据交互网络称为过程层GOOSE网。
四、智能站的继电保护数字化，相比微机保护，硬压板只保留了唯一的“检修投入”硬压板，其他各功能、出口压板都改为可供远方操作的软压板并多出来两种压板即SV接收软压板和GOOSE接收或发送软压板。
保护装置插件相比微机保护取消了交流输入采样板（合并单元取代）和开入开出版（智能终端取代），增加了过程层光纤通信网络板。
五、测控装置取消了断路器和刀闸的各遥控压板，也只有唯一的“检修投入”硬压板，常规站的遥控压板在智能站位于智能控制柜，并和继电保护共用分合闸出口硬压板，常规站测控屏上的远方就地及分合闸把手取消，位于智能控制柜中。
五、监控系统相比常规站功能更强大，增加了打印保护报文和定值、投退保护软压板的功能，小室内保护和故录的打印机取消了。
基于IEC61850通信的特点,智能变电站通信技术
智能变电站网络通信特点XXXXXXXX，邮编：XXXXXEmail: XXXXXXX摘要：智能变电站是坚强智能电网的重要基础和支撑，智能变电站相对传统的变电站而言采用了更为先进的通信系统，早期采用的并行电缆通信到基于大规模芯片的串行通信再到当前的现场总线型分布式通信，随着通信技术的发展也变电站内部网络的通信提出了更为严格的要求。
本文阐述智能变电站网络通信的特点，介绍了智能变电站的网络通信同步特征要求、同步方法的选择、时效特征要求及异步传输对网络通信的影响。
关键词：智能电网；智能变电站；电缆通信；串行通信；总线型分布式通信；同步特征；同步方法；时效特征；异步传输1 引言通信网络是智能变电站的重要组成部分，尤其是过程总线取代传统的硬接线，使得网络系统从二次侧延伸到一次。
遵循IEC61850标准的不同厂家的一次和二次智能电子设备IED都将接入同一以太网。
而且每个IED 可能向网络发送任意大小和速率的数据，特别在紧急情况下，由于网络流量剧增可能出现网络拥塞、流量冲突等问题，不能保证时间紧急信息（如采样测量与跳闸信息）传输的时延上界，可能由于信息丢失或传输违反时限要求，出现大面积停电等灾难性后果。
由于电力生产的连续性和重要性，站内通信网络的可靠性是第一位的，应避免一个装置损坏导致站内通信中断。
特别是在智能变电站中，采样值、跳闸命令、开关状态等数字化信息均通过网络传输，保护、控制等功能的实现很大程度上依赖于通信网络，因此建立一个可靠的通信网络是确保变电站自动化系统稳定的首要条件[1]。
2网络通信的可靠性要求2.1 可靠性原则智能变电站的网络通信是遵循IEC61850标准的，对于可靠性有如下的要求：（1）故障弱化原则：当单配件站（SAS）的任意通信元件发生故障时，变电站仍然是可持续运行的。
不存在这样的一个故障点，而是整个站不可运行。
应保持足够的当地监视和控制功能，任何元件的故障不应导致不可检出的功能失效，也不应导致多个和级联的元件故障。
IEEE1588标准在变电站智能化中的应用
IEEE1588标准在变电站智能化中的应用摘要：智能化的变电站自动化技术作为未来的发展趋势，其过程层、间隔层和变电站层的同步精度要求很高。
IEEE1588标准作为网络化测量和控制系统的精确时钟同步协议，具有亚微秒级的高精度对时。
这篇文章通过对IEEE1588标准对时原理的介绍，讨论了其在变电站智能化中的应用方案。
关键词：IEEE1588标准高精度对时变电站智能化IEC61850标准随着网络通信技术和计算机技术的发展，以及一次运行设备在线状态检测、电子式互感器、智能化高压电器、变电站运行操作培训仿真等技术日趋成熟，变电站中所有信息的采集、传输和处理全数字化，智能化的变电站将成为变电站自动化技术发展的必然趋势。
通过标准化的网络通信平台，并按照IEC61850标准族实现变电站的智能化，已成为变电站现代化技术发展的方向。
本文将通过对IEEE1588标准时钟同步原理和对时方法的介绍，遵循IEC61850标准分析IEEE1588标准在变电站智能化过程中的应用。
1、变电站智能化的数据同步非智能化变电站的数据同步对时方式一般有硬对时、软对时以及两者结合的三种对时方式，由于硬对时、软对时有各自的优点和缺点，因此在非智能化变电站中，继电保护等装置通常采用综合对时的方式实现时间的精确同步。
在智能化变电站中，采样数据的同步包含两方面内容：对于同一合并单元，它应使其对应的各路A/D能够同步转换；对于不同合并单元，应使它们所发的同步信号可以同步，尤其后者对于各种差动保护十分重要。
间隔层需要使用过程层提供的采样数据，对于故障记录准确识别过程层数据的采样时刻十分必要，而消除因时钟差异以及数据延时造成的影响，有效识别数据的准确采样时刻，是间隔层与过程层实现数据同步的关键。
过程层与间隔层之间采用串行以太网通信是智能化变电站通信网络的发展趋势，基于IEC61850-9-1实现采样数据的点对点数字化传输是实现这种发展趋势的第一步。
鉴于IEC61850-9-1只支持时钟同步法，因此需取消传统变电站中的硬对时接线方法而借助于以太网通信网络来实现采样数据的高精度同步。
智能变电站采用IEEE1588时钟同步技术关键问题分析
智能变电站采用 Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８时钟同步技术关键 问题分析
周 晓娟 刘 宝江 段 玉鑫 苏 陆军 魏 勇
（ 许继电气股份有限公司 河南许 昌 ４ ６ １ ０ ０ ０ ）
摘要 ： 本 文分析 了基 于Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８ 时钟 同步技 术 的智 能变 电站 时钟 同步技 术方案 ， 围绕过程 层Ｉ Ｅ Ｄ设备 时钟模 型 、 交换机 时钟 模型 、 通信模 式 、 映射协议栈 等几个 关键 问题进 行 了分析 ， 进一 步给 出了基 ｆ － Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８ 时钟 同步技 术的智能 变电站全站对 时方案， 华 东电网￣ Ｒ￣ ｆ － Ｊ Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８ ． Ｋ操 作性 测试 结果说 明智 能 变 电站 采 用Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８ 技术 可 以满足 对 时精 度 。 关键 词： Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８ Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８ － ￣ － 操作性 映射 协议栈 时钟模 型 中图分类￣ ： Ｔ Ｍ７ ３ 文献标识 Ｋ ￣ Ｏ ： Ａ 文章编 号： １ ０ ０ ７ ． ９ ４ １ ６ （ ２ ０ １ ３ ） ０ ８ — ０ ０ ５ ２ — ０ ３
Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８ 是基于 以太 网的高精确度对 时通信协议 ， 在硬件 支 持 下Ｉ Ｅ Ｅ Ｅ１ ５ ８ ８ 能达 到亚微 秒精度［ １ １ 。 在智 能变 电站 中， Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８ 可 以在 站控层 网络和过程层 网络 中直接运行 ， 不需要专 门的对 时 网络 ， 因此 简化 了整个系 统的结 构ｆ ２ 】 。 Ｉ Ｅ Ｅ Ｅ１ ５ ８ ８ 与Ｓ Ｖ， Ｇ Ｏ ＯＳ Ｅ 共 网运行 时 ， 因为其数 据量 很小 ， 所 以基 本 不 会 影 响保 护 装 置 正 常 采样 。 Ｉ Ｅ Ｅ Ｅ １ ５ ８ ８ 采用 动态组播通 信方 式， 占用资 源少 ， 配 置量小 ， 维 护方便 ［ ３ － ４ １ 。
继电保护多选习题库含答案
继电保护多选习题库含答案一、多选题（共100题，每题1分，共100分）1、比率差动构成的国产母线差动保护中，若大差电流电流不返回，其中有一个小差动电流动作不返回，母联电流越限，则可能的情况是(____)。
A、母联断路器失灵；$B、$短路故障在死区范围内；$C、$母联电流互感器二次回路断线；$D、$其中的一条母线上发生了短路故障，有电源的一条出线断路器发生了拒动。
正确答案：AB2、终端变电所的变压器中性点直接接地，在供电该变电所线路上发生二相接地故障，不计负荷电流时，下列正确的是(____)。
A、线路终端侧有正、负序电流B、线路供电侧有正、负序电流C、线路终端侧三相均没有电流D、线路供电侧非故障相没有电流正确答案：BCD3、超范围闭锁式纵联距离保护中，设有远方起动发信措施，其作用的正确说法是（）A、便于通道试验检查B、防止区内故障时靠近故障点侧起动发信元件因故未动作带来的拒动C、防止区外故障时靠近故障点侧起动发信元件因故未动作带来的误动D、提高内部短路故障时正确动作的可靠性正确答案：AC4、在智能变电站内，使用操作站（后台）操作某断路器，操作不成功，可能的原因包括（）A、通讯网关机故障B、该断路器故障C、站控层网络故障D、负责该断路器控制的智能终端故障正确答案：BCD5、我们可以通过( )解决人的问题。
A、$沟通$B、同理心$C、$弹性D、$信任$正确答案：BCD6、BC相金属性短路时，故障点的边界条件为(____)。
A、IKA=0B、UKB=0C、UKC=0D、UKB=UKCE、IKB+IKC=0正确答案：ADE7、保护开入量检查时，需要对(____)压板进行开入检查。
A、$重合闸出口B、$闭锁重合闸$C、$置检修压板$D、保护跳闸压板$正确答案：BC8、电力系统低频运行的危害有(____)。
A、$增大线路上的损耗B、$影响系统的经济运行$C、使系统内的发电机产生振动$D、$影响对用户的供电质量$正确答案：BCD9、关于MU时钟同步的要求，下述说法正确的有（）。
智能变电站时间同步与时间同步监测集成装置的研制及应用
第41卷第2期2021年2月电力自动化设备Electric Power Automation Equipment Vol.41No.2 Feb.2021智能变电站时间同步与时间同步监测集成装置的研制及应用陈志刚1，熊慕文1，刘东超1，赵晓东1，咸光全1，张道农2（1.南京南瑞继保电气有限公司，江苏南京211102；2.华北电力设计院工程有限公司，北京100120）摘要：针对目前智能变电站对全站时间同步系统以及二次设备缺乏在线监测的现状，研制了一种时间同步与时间同步监测集成装置。
按照集成装置功能子模块详细介绍了硬件、软件算法，以及装置模型的构成和装置配置文件的生成流程，同时研究了由集成装置与主站端软件系统构成的智能变电站时间同步监测系统的应用。
所研制的集成装置已在实际工程中得到了应用。
关键词：智能变电站；时间同步；监测；网络时间协议；面向通用对象的变电站事件中图分类号：TM73文献标志码：A DOI：10.16081/j.epae.2020110200引言随着我国电网的高速发展和站内自动化设备的大规模应用，诸多自动控制以时间作为触发条件，电力系统生产、控制业务对时间同步精度的要求愈来愈高。
电力系统时间同步的准确性是保障电网运行控制及故障分析的重要基础，是提高电网事故分析和稳定控制水平的根本保证［1］。
时间同步在智能变电站中的作用日趋重要，时间同步的准确度以及稳定性直接影响保护设备的正常工作。
智能变电站保护和控制设备需要采集多个交流量信息，这些信息都需要严格同步以实现相应功能。
因此智能变电站过程层数字化后，各种差动保护（如不出站的母线差动保护、主变差动保护，出站的线路差动保护）、距离保护与功率测量、合并单元、相量测量单元（PMU）、故障录波器等二次设备对采样同步提出了更新、更高的要求［2-3］。
目前智能变电站对时间同步系统的同步状态及对时精度尚缺乏必要的检测措施及手段，一般采用离线检测的方式来判别时间同步设备和被授时设备是否满足时间同步性能的要求，该方式无法长时间监测时间同步系统的性能，不能满足智能变电站对时间同步系统精度要求的日益增长。
浅析智能变电站自动化系统关键技术
大程度 的为智能变 电站的 自动化发展提 出基础
依据 。
参考文献
［ １ ］宁 磊 ，陈 涛 ．电 力 继 电 保 护 现 状 及 展 望 ［ Ｊ ］ ．科 技 信 息 ， ２ Ｏ １ ０ （ ２ ０ ） ． ［ ２ 】孙 琰 ．变 电 站 自动 化 系 统 的 新 发 展 … ． 黑龙 江 科 技 信 息 ， ２ Ｏ １ ２ （ ２ １ ） ． 【 ３ ］季 利 明 ．浅 谈 电 力 系统 继 电保 护 的 意 义现
障时 钟 一 致 ， 结合 ＧＰ Ｓ实 现 同 步技 术 ，例 如 ： 变 电站 通 电 后 ， 首 先 在 电 能 稳 定 后 ， 由 ＧＰ Ｓ
会 出现时间推迟的现象。自动化系统 中可尽量
更 新 设 备 ， 保 持 设 备 一 致性 ，避 免 在 同步 技 术 中 出现 新 老 设 备 矛盾 。
Ｉ 零 Ｉ 誊 耄 萎
用 ，分析 自动化系统中的关键技术 ，不仅可保 障 现 行 技 术 的 有 效 性 ， 同 时还 可 以针 对 现 行 的 技术提 出相应的改进 方向，进而提升智能变电 站 的 自动 化 ， 因此 分析 关 键 技 术 如 下 ：
２ ． １ 同 步技 术
首 先 是 同 步 技 术 中 的 改 进 点 。 在 自动 化
得 出影响传输的具体 原因。
２ ． ３互 感 技 术
高 自身 运 行 的 效率 ，通 过 变 电站 自动 化 系 统 中 的关 键 技 术 ， 可 实现 变 电站 的 智 能模 式 ， 例如： 远 程 监 控 、 自主 检 测 等等 。 同时 针 对 系 统 中关 键 技 术 在 实 际 中 的 应 用 ，提 出 改进 的方 向 ，更
智能变电站合并单元现状及发展方向探讨
智能变电站合并单元现状及发展方向探讨摘要：在我国电力能源领域不断发展的过程中，智能变电站也得到了越来越广泛的应用，本文对合并单元的相关标准进行了详细的介绍，从切换与并且功能、点对点采样模式、时钟同步、独立式合并单元等角度对智能变电站中合并单元的应用技术进行了分析，并阐述了合并单元未来的发展前景。
关键词：合并单元；智能变电站；发展趋势自动化变电站系统在世界范围内已经有二十多年的发展历史，随着智能变电站中IEC 61850的普及，分层分布式设计思路与无缝通信设计思想已经占据主流地位，经过数字化改造的过程层信息共享模式在应用方面的技术也越来越成熟。
电子式互感器是智能变电站中十分重要的技术装备，该元件的发展十分迅速，比如在技术上比较成熟的电流互感器，由于该元件以Rogowski空心线圈为基础，原理简单，工程实用化水平高。
电子式互感器对于数字化信号有着比较强的兼容性，能够以光纤为媒介，将采样信息输出外界其他设备，电子式互感器的输出接口则需要由面向间隔的电子设备提供，比如合并单元产品。
一、合并单元的标准发展（一）IEC 60044-8标准合并单元概念最早出现在电子式电流互感器中，在该标准体系的描述下，合并单元指的是电子互感器二次转换下的电压数据与电流数据进行时间相关组合而形成的物理单元，同时对应用规范层、链路层与物理层进行了详细的规定。
铜线与光纤是输出接口的主要介质。
传输速率为2.5Mbit/s，采用曼彻斯物编码方式，FT3帧格式传输，通过帧信息可以判断出采集值是否有效并且分析出电压电流采样信息，同时也能够获取设备运行状态信息以及同步数据信息。
另外，电流互感器标准首次提出了秒脉冲同步与插值法两种同步方法，这两种方法也是实现智能变电站应用的基本方法，该方法也也得到了比较广泛的应用与实践。
（二）IEC 61850-9标准IEC 61850在变电站间隔层与站控层的基础上还定义的过程层概念，过程层指的是一次设备的数字接口。
智能变电站时钟同步系统分析
智能变电站时钟同步系统分析摘要：时钟同步系统是智能变电站的重要组成部分，在故障监测、变电站运维方便发挥着重要作用。
本文运用文献法、调查法等对智能变电站时钟同步系统的作用、关键技术及运维要点等展开探究论述，提出几项观点建议，以供借鉴参考。
关键词：智能变电站；时钟同步系统；时钟同步技术时间同步系统为我国电网各级调度机构、发电厂、变电站、集控中心等提供统一的时间基准，以满足各种系统和时钟装置及时钟同步系统对时间同步的要求，确保数据采集时间的一致性【1】。
下面结合实际，对智能变电站时钟同步系统做具体分析。
1智能变电站时钟同步系统作用时钟同步技术是随着智能变电站发展与成熟起来的一项重要技术。
传统变电站不需要时钟同步技术，这是因为，在传统变电站中，二次侧通常采用电磁式互感器采集电流电压模拟量，再由电缆并行送入保护、测控等二次时钟装置及时钟同步系统，这样保护装置就能直接同步采集多路模拟量，故而变电站对时钟的同步性无过高要求。
但智能变电站与传统变电站不同，智能变电站中采用了许多传统变电站所没有的先进技术，如故障定位技术、事件顺序记录技术、故障录波技术、电网同步相量测量技术等，这些技术的运用，大大提高了电网运行的稳定性、安全性与可靠性，但也对电网的时钟同步提出了更高要求。
在智能变电站中，时钟同步技术与上述几种技术同等重要，只有时钟同步技术正常发挥作用，故障定位、故障录波等技术才能发挥作用。
可以说智能变电站的安全稳定运行离不开时钟同步技术【2】。
智能变电站以数字化变电站为基础，在站内二次侧采用数字报文进行信息的传递。
智能变电站内二次回路从信号采样到动作跳闸，其数据流经过以下几个环节：合并单元的同步采集信号由电子式互感器接收→合并单元接收到模拟量信号（模拟量信号经过采样、调理与转换处理）→多路同步采样值由合并单元接收→合并单元进行相位差补偿、内同步、打时标处理→合并单元按采样值报文格式将数据组帧发送给交换机网络→数据组帧经过交换机处理在网络中传播（按通信规约）→保护装置获得数据包对数据包进行处理（包括解包、数据分析）→保护装置将含有跳闸命令的GOOSE报文发送回交换机网络→GOOSE报文被智能终端获取并得到解析→智能终端按照解析到信息将相应开关跳开。
智能变电站继电保护题库
智能变电站继电保护题库第一章判断题1．智能变电站的二次电压并列功能在母线合并单元中实现。
2．智能变电站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能；其合闸命令输出则并接至合闸线圈。
3．对于500kV智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。
4．任意两台智能电子设备之间的数据传输路由不应超过4个交换机。
当采用级联方式时，允许短时丢失数据。
5．智能变电站内双重化配置的两套保护电压、电流采样值应分别取自相互独立的合并单元。
6．双重化配置保护使用的GOOSE（SV）网络应遵循相互独立的原则，当一个网络异常或退出时不应影响另一个网络的运行。
7．智能变电站要求光波长1310nm光纤的光纤发送功率为-20dBm ~-14dBm，光接收灵敏度为-31dBm ~-14dBm。
8．智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵、失灵联跳开入软压板既可设在接收端，也可设在发送端。
9．有些电子式电流互感器是由线路电流提供电源。
这种互感器电源的建立需要在一次电流接通后迟延一定时间。
此延时称为“唤醒时间”。
在此延时期间，电子式电流互感器的输出为零。
10．唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。
11．温度变化将不会影响光电效应原理中互感器的准确度。
12．长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。
13．合并单元的时钟输入只能是光信号。
14．用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。
15．电子式互感器采样数据的品质标志应实时反映自检状态，不应附加任何延时或展宽。
16．现场检修工作时，SV采样值网络与GOOSE网络可以联调。
17．GOOSE跳闸必须采用点对点直接跳闸方式。
18．220kV智能变电站线路保护，用于检同期的母线电压一般由母线合并单元点对点通过间隔合并单元转接给各间隔保护装置。
《时钟同步教程》课件
通信网络
移动通信
移动通信网络中的基站和 终端设备需要时钟同步， 以确保信号的正确传输和 通话的连续性。
卫星通信
卫星通信网络中的卫星和 地面站需要时钟同步，以 确保信号的正确解调和通 信的可靠性。
网络时间协议
网络时间协议（NTP）用 于互联网上的时钟同步， 可以同步计算机的系统时 钟到网络时间服务器。
详细描述
IEEE 1588是一种精确时间同步协议，用于 分布式网络系统中的时钟同步。它通过硬件 和软件结合的方式实现高精度时间同步，常 用于音频和视频领域。软件定义网络（SDN ）是一种新型的网络架构，通过集中控制和 动态编程的方式实现网络资源的灵活管理和 调度。SDN可以与NTP或其他时钟同步协议 结合使用，提高网络中设备的时间同步精度
《时钟同步教程》ppt课件
目录
• 时钟同步概述 • 时钟同步技术 • 时钟同步的应用场景 • 时钟同步的挑战与解决方案 • 时钟同步的发展趋势
01
时钟同步概述
时钟同步的定义
总结词
时钟同步是指通过某种技术或方法，使不同设备或系统之间的时钟显示相同的 时间或保持时间的一致性。
详细描述
时钟同步是指在多个设备或系统之间，通过一定的技术手段或协议，实现时间 显示的一致性或时间的同步。这通常涉及到时间戳的传递、校准和调整，以确 保所有设备或系统的时间显示相同或保持同步。
02
时钟同步技术
网络时间协议（NTP）
总结词
网络时间协议是用于同步计算机时钟的互联网标准协议。
详细描述
NTP是一种分布式的时间同步协议，它通过互联网上的时间 服务器和客户端之间的交互，实现计算机时钟的同步。NTP 使用分层时间服务器的结构，通过时间服务器之间的相互同 步，实现时间的高精度传递。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2)
i1(k ,n , m , 0 ) sin( 2k (nTS mTC ) / T1 0 )
sin( 2k nT S / T1 0 ))mTC / TS (4 )
(3)
i2(k ,n , m , 0 ) sin( 2k nTS / T1 0 ) (sin( 2k (n 1) S / T1 0 ) T
General messages
Follow_Up Delay_Resp Pdelay_Resp_Follow_Up Announce Management Signaling
IEEE1588 消息帧格式（1）
目的MAC: 01-1B-19-00-00-00 源MAC: 装置以太网MAC 以太网FORMAT: 88F7
转交PTP事件消息，补偿了消息从入口端传播到出口端的滞留时间。 （滞留时间基于本地时钟计时，对每个输出端口可能不同）
Peer-to-peer transparent clock (V2)
处理和补偿PTP事件消息的方法与端对端不同。（提前计算各端口之间的延时，用于补偿）
Management node
智能站的时钟同步和采样同步
主讲人： 矫坚
智能站装置时钟同步方式
自带GPS 秒脉冲（+串口绝对时标） //差分、TTL、光口 分脉冲 //差分、TTL、光口 IRIG-B //差分、TTL、光口 SNTP //以太网 IEEE1588 //以太网（硬件、软件打时标）
IEEE1588 对时内容提要
其中T1为基波周期，TS为采样间隔，TC为解码用时钟周期，即插值的最小划分，k为谐波次数，n为采样点序列， m=△T/TC
插值再采样同步的精度（线性插值）
80点采样插值幅值、相位误差（内部用再采样时钟为2MHz 时）
对（3）（4）信号进行DFT变换：
I (k , m, 0 ) i ( k , n, m, 0 ) exp( j 2(k 1) n / N ) (5)
国内合并单元标准规定：SV报文发送抖动<10us（有文献用锁相环平滑此 抖动） 一般用于点对点方式 有同步时钟源时同样可以采用插值再采样算法
插值再采样同步思考问题
插值再采样同步到什么时钟了？ 什么情况下不能用插值再采样同步？ 影响插值再采样精度的主要因素有哪些？ 与全站秒脉冲同步相比，插值再采样有哪些优势和劣 势？
n 0
N 1
由此插值算法带来的采样值、幅值和相位的误差分别为：
i (k )% 100 * MAX (( i2 (k , n, m, 0 ) i1 (k , n, m, 0 )) / i1 (k , n, m, 0 )) (6)
I (k )% 100 * MAX ( I 2 (k , m, 0) 1) (7) (k ) MAX (( 2 (k , m, 0 ) 1 (k , m, 0 )) (8)
IEEE1588 设备（节点）类型
Ordinary clock
可以是系统里的grandmaster时钟，或是主-从结构中的从时钟。
Boundary clock
边界时钟可实现一个本地PTP时钟，它同步于某一端口的主设备并对其它的端口担当起主时钟。
End-to-end transparent clock (V2)
智能站装置采样同步方式
统一的采样脉冲
单板上采样脉冲的延伸； 以功能为单位的局部同步采样； 电子式互感器采集单元标准 / GE HardFiber System
统一的秒脉冲
全站同步采样； 各种时钟同步方式最终都可以等效为秒脉冲； 秒脉冲产生采样脉冲； 过程层、间隔层各装置采样同步
插值再采样
不依赖同步对时的同步采样； 以功能为单位的局部同步采样； 方便补偿调整各通道相位； 过程层、间隔层各装置采样同步 / IEC60044-8
IEEE1588透传节点的区别（消息）
IEEE1588透传节点的区别（补偿）
补偿不同消息 路由的延时
IEEE1588 交换节点的比较（1）
IEEE1588 交换节点的比较（2）
SHR装置IEEE1588 实现（功能）
避免复杂的对时拓扑结构！
GPS 1pps/485
对时卡
罗杰康1588交换机
插值再采样同步的鲁棒性
采样的鲁棒性
允许不精确等间距采样 不需要高精度的守时时钟
接收采样报文的鲁棒性
允许丢点（80点采样时可以连续丢2点）
时钟同步的鲁棒性
不依赖同步时钟，靠本地时钟同步
插值再采样同步的适用前提和场合
插值精度满足功能需要
谐波等测量精度受影响大
插值点的时间（以本地时间为基准）可以精确确定
通道延时的对称性：链路上、下行是对称的，或不对称时间差已知
IEEE1588对时原理（调频）
IEEE1588对时原理（调相）
IEEE1588 消息
Event messages
（发送和接收与精度相关，要有准确时标，上下行消息路径必须相同。）
Sync Delay_Req Pdelay_Req Pdelay_Resp
对时原理 消息及其帧格式 时间域的转换 设备节点类型及各种交换节点的比较 SHR装置的IEEE1588对时实现
IEEE1588 对时原理（过程）
对时的频率：多长时间对一次可保证精度？ 守时的精度：晶振的精度和跟随算法的精度 打时标的精度：
硬件支持在PHY或MAC层打时标 发送端知道消息发出的准确时标，但来不及给本帧消息打上（一步时钟、两步时钟） 接收端总能得到接收报文的准确时标
帧头：
Follow_Up和Response类型的消息报文 没有独立的sequenceId
IEEE1588 消息帧格式（2）
IEEE1588 消息帧格式（3）
IEEE1588 消息帧格式（4）
时钟域的转换
TAI： International Atomic Time (现在：TAI-UTC = 34s，闰秒差别) UTC: Universal Coordinated Time PTP： Precision Time Protocol （1970年1月1日开始的TAI时间） NTP: Network Time Protocol （1900年1月1日开始的UTC时间） GPS: Global Positioning System （1980年1月6日开始的TAI时间）
插值再采样同步
基本原理 精度 鲁棒性 适用前提和场合
插值再采样同步原理（线性插值）
i(n+1) i1 i2 i(n) Tc ∆t M Ts 再采样时钟序列
i1 (t ) sin(w(t t ) பைடு நூலகம் 0 ) (1) i2 (t ) sin(wt 0 ) (sin(w(t TS ) 0 ) sin(wt 0 )) t / TS
1588
普通交换机
1588
1588
1588
1588
UDT （1588边 界时钟）
UDT （1588边 界时钟）
低压装置 （软件 1588）
低压装置 （软件 1588）
1588 MU （1588 从时 钟）
1588 MU （1588 从时 钟）
1588 MU （1588 从时 钟）
1588 MU （1588 从时 钟）
Sync,Delay_Req,Follow_Up,和Delay_Resp消息用来产 生和沟通时间信息，并使用请求响应的机制来同步普通 和边界时钟。 Pdelay_Req,Pdelay_Resp,和Pdelay_Resp_Follow_Up 消息是用来测量实现peer延时机制的两个端口之间的链 路延时。 Announce消息用来建立同步架构。 Management消息是用来查询和更新时钟维持的PTP数据 集，这些消息用来定制PTP系统和初始化以及故障管理， 管理消息在管理节点之间用。 Signaling消息用来在时钟之间作其它用途。例如，信号 消息可以用来协商主和从设备之间的单播消息的速率。
致谢
谢谢大家！
1588 MU （1588 从时 钟）
1588 MU （1588 从时 钟）
SHR装置IEEE1588 实现（配置）
间隔层装置：SmartV工程配置：对时配置
过程层装置：UDM人机接口工具：模件配置
clockId：MAC地址中间加FF FE自动生成，无须配置
IEEE1588 思考问题
为什么IEEE1588对时精度比NTP更高？ 为什么IEEE1588对时精度比IRIG-B更高？ 影响对时精度的主要因素有哪些？ 如果只要求1ms的对时精度，可以对IEEE1588对时 过程做怎样的简化处理？
