QH气缸缓冲密封件
气缸密封圈
气缸活塞由于长期往复运动，应该选用往复式活塞密封件要求耐磨，耐油腐蚀，硬度最好在85°左右。
密封圈材料的选择对其密封性能和使用寿命有着重要意义。
材料的性能直接影响密封圈的使用性能。

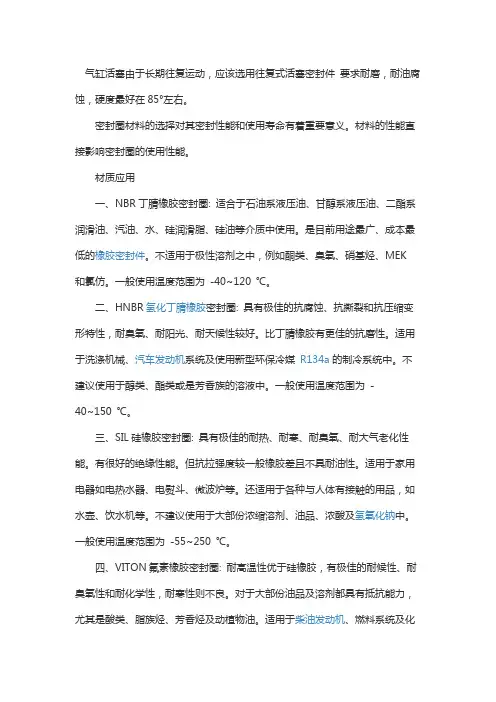

材质应用一、NBR丁腈橡胶密封圈: 适合于石油系液压油、甘醇系液压油、二酯系润滑油、汽油、水、硅润滑脂、硅油等介质中使用。
是目前用途最广、成本最低的橡胶密封件。
不适用于极性溶剂之中，例如酮类、臭氧、硝基烃、MEK 和氯仿。
一般使用温度范围为-40~120 ℃。
二、HNBR氢化丁腈橡胶密封圈: 具有极佳的抗腐蚀、抗撕裂和抗压缩变形特性，耐臭氧、耐阳光、耐天候性较好。
比丁腈橡胶有更佳的抗磨性。
适用于洗涤机械、汽车发动机系统及使用新型环保冷媒R134a的制冷系统中。
不建议使用于醇类、酯类或是芳香族的溶液中。
一般使用温度范围为-40~150 ℃。
三、SIL硅橡胶密封圈: 具有极佳的耐热、耐寒、耐臭氧、耐大气老化性能。
有很好的绝缘性能。
但抗拉强度较一般橡胶差且不具耐油性。
适用于家用电器如电热水器、电熨斗、微波炉等。
还适用于各种与人体有接触的用品，如水壶、饮水机等。
不建议使用于大部份浓缩溶剂、油品、浓酸及氢氧化钠中。
一般使用温度范围为-55~250 ℃。
四、VITON氟素橡胶密封圈: 耐高温性优于硅橡胶，有极佳的耐候性、耐臭氧性和耐化学性，耐寒性则不良。
对于大部份油品及溶剂都具有抵抗能力，尤其是酸类、脂族烃、芳香烃及动植物油。
适用于柴油发动机、燃料系统及化工厂的密封需求。
不建议使用于酮类、低分子量的酯类及含硝的混合物。
一般使用温度范围为-20~250 ℃。
五、FLS氟硅橡胶密封圈: 其性能兼有氟素橡胶及硅橡胶的优点，耐油、耐溶剂、耐燃料油及耐高低温性均佳。
能抵抗含氧的化合物、含芳香烃的溶剂及含氯的溶剂的侵蚀。
一般用于航空、航天及军事用途。
不建议暴露于酮类及刹车油中。
一般使用温度范围为-50~200 ℃。
六、EPDM三元乙丙橡胶密封圈: 具有很好的耐候性、耐臭氧性、耐水性及耐化学性。
气缸ycc密封圈标准
气缸YCC密封圈标准一、材料标准气缸YCC密封圈材料应采用高强度、耐磨损、耐高温、耐腐蚀的橡胶材料，如NBR（丁腈橡胶）、EPDM（三元乙丙橡胶）等。
材料应具有以下特性：1. 良好的耐磨性，以抵抗气体和液体的冲刷。
2. 良好的耐高温和耐低温性能，能够在不同温度环境下保持性能稳定。
3. 良好的耐腐蚀性，以抵抗气缸内部和外部环境中的化学物质侵蚀。
4. 良好的弹性和耐压缩性，以适应气缸的运动和压力变化。
5. 良好的耐老化性能，以确保长时间使用的稳定性和可靠性。
二、尺寸标准气缸YCC密封圈的尺寸应符合设计图纸和标准规格的要求，以确保其与气缸的配合和密封性能。
具体尺寸标准如下：1. 密封圈的外径和内径应符合设计要求，以确保其与气缸的配合尺寸符合要求。
2. 密封圈的截面厚度应符合设计要求，以保证其具有足够的强度和耐磨性。
3. 密封圈的硬度应符合标准规格的要求，以确保其具有良好的弹性和耐压缩性。
4. 密封圈的表面粗糙度应符合设计要求，以确保其与气缸的配合面具有良好的贴合度。
三、性能标准气缸YCC密封圈应具有以下性能：1. 良好的密封性能，能够有效地防止气体和液体泄漏。
2. 良好的耐磨性能，能够抵抗气体和液体的冲刷，保证长时间使用的稳定性和可靠性。
3. 良好的抗老化性能，能够在使用过程中保持性能稳定，延长使用寿命。
4. 良好的耐高温和耐低温性能，能够在不同温度环境下保持性能稳定。
5. 良好的耐腐蚀性能，能够抵抗气缸内部和外部环境中的化学物质侵蚀。
6. 良好的弹性和耐压缩性能，以适应气缸的运动和压力变化。
7. 低摩擦系数，降低能耗和维护成本。
8. 良好的导热性能，可迅速地导走热量，降低密封圈的温度。
9. 良好的耐辐射和臭氧性能，适用于各种恶劣环境。
10. 良好的抗化学腐蚀性能，适用于各种化学介质环境。
11. 良好的电气绝缘性能，适用于各种电气绝缘要求。
12. 良好的耐磨损性能，适用于各种磨损环境。
气缸活塞密封圈国标
气缸活塞密封圈国标气缸活塞密封圈是指用于内燃机活塞与气缸之间的密封装置，具有防止燃气泄漏、减少摩擦损失和保持正常工作压力等功能。
国家对气缸活塞密封圈的标准进行了规范，旨在确保密封圈的质量和性能达到一定的要求。
本文将介绍气缸活塞密封圈的国标以及其相关内容。
一、国标背景气缸活塞密封圈是内燃机重要的关键零部件之一，其密封性能直接关系到内燃机的工作效率和使用寿命。
为了统一气缸活塞密封圈的规格和质量要求，国家颁布了相应的国家标准。
二、国标内容国标对气缸活塞密封圈的规格、材料、制造工艺、性能要求等进行了详细的规定。
以下是国标的主要内容：1. 规格要求：国标对气缸活塞密封圈的内径、外径、厚度等尺寸进行了规定，以确保密封圈能够与活塞和气缸配合良好。
2. 材料要求：国标规定了气缸活塞密封圈的材料种类和性能要求。
常见的密封圈材料包括橡胶、金属和聚四氟乙烯等。
不同材料适用于不同的工况和温度范围。
3. 制造工艺：国标对气缸活塞密封圈的制造工艺进行了规定，包括材料选择、压制、硫化等工艺环节。
合理的制造工艺能够保证密封圈的质量和密封性能。
4. 性能要求：国标要求气缸活塞密封圈具有良好的耐磨性、耐油性、耐高温性等性能。
密封圈在工作过程中需要承受高温、高压和频繁摩擦，因此其性能要求较高。
5. 检测方法：国标还规定了气缸活塞密封圈的检测方法，包括尺寸检测、材料成分检测、性能测试等。
通过合格的检测方法能够确保密封圈的质量。
三、国标实施情况国标对气缸活塞密封圈的规格和性能要求进行了明确的规定，推动了密封圈行业的发展。
各大汽车制造厂商、配件厂商和密封圈生产商都在按照国标要求进行生产和使用，提高了气缸活塞密封圈的质量和可靠性。
四、优化方向随着内燃机技术的不断发展，对气缸活塞密封圈的要求也在不断提高。
未来，气缸活塞密封圈国标可以进一步优化，从材料的选择、制造工艺的改进、性能的提升等方面进行探索，以满足更高标准和更严苛的工况要求。
五、总结气缸活塞密封圈国标是为了统一气缸活塞密封圈的规格和质量要求而制定的。
气缸活塞中不同的密封圈规格与故障排除
气缸活塞中不同的密封圈规格与故障排除气缸密封圈分为动密封(回转或往复运动的部件密封)和静密封(静止件部分的密封)。
对密封的要求是既能保证密封,滑动摩擦力又小。
气缸常用的密封元件有两大类,一类为压缩密封圈,另一类为气压密封圈。
气缸密封圈第一大类：压缩密封圈压缩密封圈将密封圈放入密封沟槽内时,便有一定的预压缩量,靠密封面上的接触面压力阻塞泄漏通路,如O形和方形密封圈等。
气缸密封圈第二大类：气压密封圈气压密封圈是靠气压力将密封圈的唇部压紧在密封面上以保证密封,如唇形密封圈。
密封圈密封原理和特点参见下图,常用的密封材料是丁腈橡胶和聚氨酯。
气缸不同密封圈的适用范围：①缸盖和缸筒连接的密封一般采用O形密封圈安装在缸盖和缸筒配合的沟槽内;有时也采用橡胶等平垫圈安放在连接止口上,构成平面密封。
②活塞的密封活塞有两处地方需密封,一处是活塞与缸筒之间的动密封,除了用O 形密封圈和唇形密封圈外,也有用W形密封。
它是把活塞与橡胶硫化成一体的一种密封结构,W形密封是双向密封,轴向尺寸小。
另一处是活塞与活塞杆连接处的静密封,一般用O形密封圈。
③活塞杆的密封在缸盖的沟槽里放置唇形密封圈和防尘密封圈,或防尘组合密封圈,保证活塞杆往复运动时的密封和防尘。
④缓冲柱塞的密封有两种方法:一种是在缓冲柱塞的沟槽里安放孔用唇形密封圈,另一种是在缸盖上压入气缸缓冲专用密封圈。
它是在圆形钢盖上硫化了一个唇形密封圈构成。
这种缓冲专用密封圈的缓冲性能比前者好。
近年出现的浮动缓冲密封结构,它是在缸盖上浮置了一个唇形密封圈。
当缓冲柱塞进入缓冲后,浮置的唇形密封圈能随缓冲柱塞移动一小段距离。
采用这种浮动密封结构,能降低对气缸零件加工和安装的同心度要求,保证缓冲的密封性能。
气缸密封的故障及排除外泄漏：工作空气由气缸体内部向外部泄漏，出现的漏气，称为外漏。
1、密封圈磨损，及时更换；2、活塞杆偏心；重新安装，使活塞杆不受偏心负荷的作用；3、活塞杆有伤痕；更换活塞杆；4、活塞杆与密封衬套的配合面内有杂质；除去杂质，安装防尘盖；内泄漏：产生在气缸体内部前腔与后腔之间的泄漏，称为内漏。
机械设计手册：单行本 润滑与密封(第六版)
6.1油雾润滑工作原理、系统及装置 6.2油雾润滑系统的设计和计算
7.1油气润滑工作原理、系统及装置 7.2油气混合器及油气分配器 7.3专用油气润滑装置
1概述
2稀油润滑与液压 传动在技术性能、 参数计算方面的差
异和特点
3稀油润滑装置的 设计计算
3.1稀油润滑装置的主要技术性能参数 3.2稀油润滑系统技术性能参数的关系和有关计算 3.3高低压稀油润滑装置结构参数、自动控制和系列实例
5.1合成润滑剂的分类 5.2合成润滑剂的应用
6.1固体润滑剂的分类 6.2固体润滑剂的作用和特点 6.3常用固体润滑剂的使用方法和特性
7.1常用润滑油的换油指标 7.2润滑油代用的一般原则 7.3润滑油的掺配方法
8.1国内外润滑油、脂品种对照 8.2国内外润滑油、脂品种对照［1］
1 静 密 封 的 分 类 、1
7密封元件为热塑性 材料的旋转轴唇形密
封圈（摘自 GB/T .1—2007）
8单向密封橡胶密封 圈（摘自GB/T .1—
2000）
9.VD形橡胶密封圈 （摘自JB/T 6994— 2007）
10双向密封橡胶密封 圈（摘自GB/T — 2000）
0
111 往 复 运 动用橡胶防 尘密封圈 （摘自 GB/T — 2000）
0 2
12同轴密 封件（摘自 GB/T .1— 1994）
0 3
13车恒德 （西安车氏） 密封
0
144 气 缸 用 密封圈（摘 自JB/T 6657— 1993）
0 5
15 YX形密 封圈
0
166 液 压 缸 活塞和活塞 杆密封用支 承环（摘自 GB/T .2 —1994）
17密封圈材料
18管法兰用非金属平 垫片
气缸密封圈正确安装方法

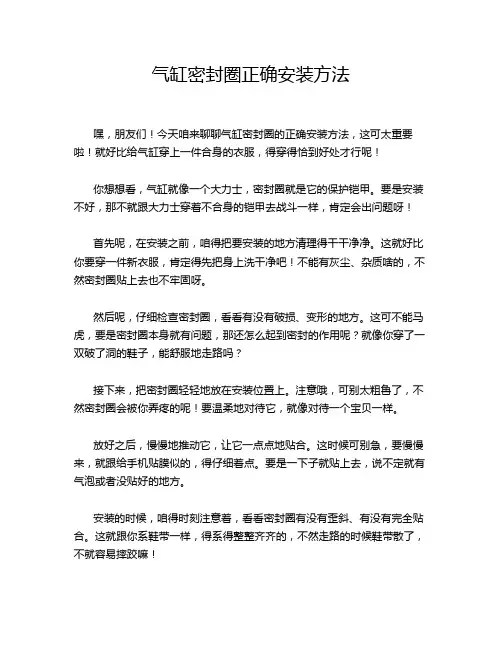

气缸密封圈正确安装方法嘿，朋友们！今天咱来聊聊气缸密封圈的正确安装方法，这可太重要啦！就好比给气缸穿上一件合身的衣服，得穿得恰到好处才行呢！你想想看，气缸就像一个大力士，密封圈就是它的保护铠甲。
