用户接口电路的设计
03.电话用户线接口实验
03.电话⽤户线接⼝实验实验⼀电话⽤户线接⼝实验⼀、实验原理和电路说明在程控交换机中，⽤户电路也可称为⽤户线接⼝电路(Subscriber Line Interface Circuit, SLIC)。
根据⽤户电话机的不同类型，SLIC可分为模拟⽤户接⼝电路和数字⽤户接⼝电路。
模拟⽤户接⼝电路与模拟电话相连接，数字⽤户接⼝电路与数字终端相连（如ISDN终端）。
通信原理综合实验系统使⽤模拟⽤户接⼝电路。
模拟⽤户接⼝电路的结构如图6.1.1所⽰：程控交换机中⽤户接⼝电路⼀般要具有B（馈电），R（振铃）、S（监视）、C（编译码）、H（混合）、T（测试）、O（过压保护）七项功能。
具体含义是：1、馈电（B-Battery feeding）：向⽤户话机送直流电流。
通常要求馈电电压为-48伏（或-24伏），环路电流不⼩于18m A。
2、过压保护（O-Overvoltage protection）：防⽌过压过流冲击损坏电路、设备。
3、振铃控制（R-Ringing Control）：向⽤户话机馈送铃流，通常为25Hz/90Vrms正弦波。
4、监视（S-Supervision）：监视⽤户线的状态，检测话机摘机、挂机与拨号脉冲等信号以送往控制⽹络和交换⽹络。
5、编解码与滤波（C-CODEC/Filter）：在数字交换中，它完成模拟话⾳与数字码间的转换。
编译码通常采⽤PCM⽅式，其编码器（Coder）与解码器(Decoder)统称为CODEC。
相应的防混叠与平滑低通滤波器带宽范围为：300Hz-3400Hz，编码速率为64Kb/s。
6、混合（H—Hybird）：完成⼆线与四线的转换功能，即实现模拟⼆线双向信号与PCM发送和接收数字四线单向信号之间的连接。
7、测试（T—Test）：对⽤户电路进⾏测试。
在实际应⽤中，外部往往包含有⼀级过压保护器，有时编解码器部分另独成⼀体，集成为编解码器(CODEC），其余功能由所谓集成模拟SLIC完成。

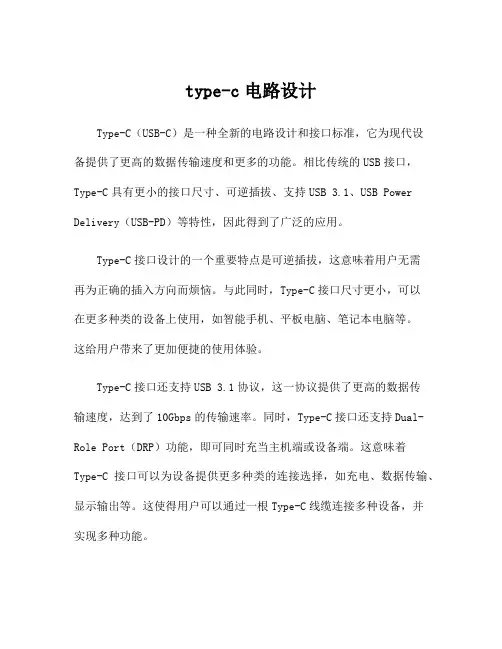

type-c电路设计
type-c电路设计Type-C（USB-C）是一种全新的电路设计和接口标准，它为现代设备提供了更高的数据传输速度和更多的功能。
相比传统的USB接口，Type-C具有更小的接口尺寸、可逆插拔、支持USB 3.1、USB Power Delivery（USB-PD）等特性，因此得到了广泛的应用。
Type-C接口设计的一个重要特点是可逆插拔，这意味着用户无需再为正确的插入方向而烦恼。
与此同时，Type-C接口尺寸更小，可以在更多种类的设备上使用，如智能手机、平板电脑、笔记本电脑等。
这给用户带来了更加便捷的使用体验。
Type-C接口还支持USB 3.1协议，这一协议提供了更高的数据传输速度，达到了10Gbps的传输速率。
同时，Type-C接口还支持Dual-Role Port（DRP）功能，即可同时充当主机端或设备端。
这意味着Type-C接口可以为设备提供更多种类的连接选择，如充电、数据传输、显示输出等。
这使得用户可以通过一根Type-C线缆连接多种设备，并实现多种功能。
Type-C接口还支持USB Power Delivery（USB-PD）协议，这一协议可以为设备提供更高的供电功率。
传统的USB接口通常只能提供一定的电流和电压，难以满足高功率设备的需求。
而Type-C接口通过USB-PD协议，可以提供高达100W的功率输出。
这为诸如笔记本电脑、显示器等高功率设备的充电和供电提供了更多可能。
Type-C接口还兼容了其他的接口标准，如HDMI、VGA、DisplayPort等。
这意味着通过Type-C接口，用户可以实现视频输出、音频输出等多种功能，无需依赖额外的接口转换器。
尽管Type-C接口设计提供了更多的功能和便利，但在实际应用中仍然存在一些挑战。
首先是接口标准的不统一问题，由于不同厂商对Type-C标准的解读不同，导致一些设备无法兼容。
其次是充电功率的不兼容问题，尽管Type-C接口支持高功率供电，但不同设备对功率需求的理解和实现也有差异，导致一些充电设备兼容性较差。

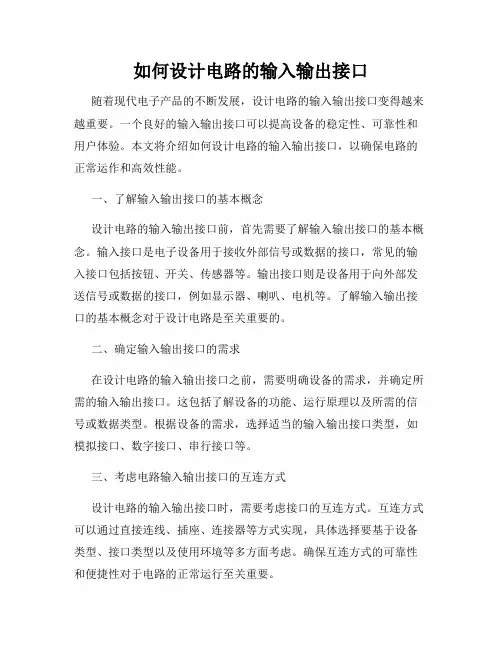

如何设计电路的输入输出接口
如何设计电路的输入输出接口随着现代电子产品的不断发展，设计电路的输入输出接口变得越来越重要。
一个良好的输入输出接口可以提高设备的稳定性、可靠性和用户体验。
本文将介绍如何设计电路的输入输出接口，以确保电路的正常运作和高效性能。
一、了解输入输出接口的基本概念设计电路的输入输出接口前，首先需要了解输入输出接口的基本概念。
输入接口是电子设备用于接收外部信号或数据的接口，常见的输入接口包括按钮、开关、传感器等。
输出接口则是设备用于向外部发送信号或数据的接口，例如显示器、喇叭、电机等。
了解输入输出接口的基本概念对于设计电路是至关重要的。
二、确定输入输出接口的需求在设计电路的输入输出接口之前，需要明确设备的需求，并确定所需的输入输出接口。
这包括了解设备的功能、运行原理以及所需的信号或数据类型。
根据设备的需求，选择适当的输入输出接口类型，如模拟接口、数字接口、串行接口等。
三、考虑电路输入输出接口的互连方式设计电路的输入输出接口时，需要考虑接口的互连方式。
互连方式可以通过直接连线、插座、连接器等方式实现，具体选择要基于设备类型、接口类型以及使用环境等多方面考虑。
确保互连方式的可靠性和便捷性对于电路的正常运行至关重要。
四、考虑输入输出接口的电气特性输入输出接口的电气特性是设计电路的另一个重要考虑因素。
这包括了解输入输出信号的电压、电流、频率等特性，并确保电路的输入输出接口与设备匹配。
电气特性的考虑需尽可能地降低干扰、提高抗干扰能力、增强信号传输的稳定性。
五、考虑输入输出接口的保护电路设计保护电路的设计是设计电路输入输出接口时必不可少的一部分。
保护电路能够有效地保护电路不受到过压、过流、电磁干扰等外界因素的损害，同时保护外部设备不受电路的干扰。
合理设计保护电路可以提高电路的可靠性和使用寿命。
六、进行输入输出接口的仿真和测试在设计完电路的输入输出接口后，需要进行仿真和测试来验证接口的性能和稳定性。
仿真可以通过软件工具进行，测试则需要使用专业的测试仪器。
实验二 用户线接口电路实验及二四线变换原理
实验二用户线接口电路实验及二/四线变换原理一、实验目的1、了解用户线接口电路功能（BORST）的作用及其实现方法。
2、通过对PBL38772电路的学习与实验，进一步加深对BORST功能的理解。
3、了解二/四线变换电路的原理二、预习要求认真预习程控交换原理中有关用户线接口电路等章节。
三、实验仪器仪表1、程控交换系统一台2、电话单机二台3、20MHZ示波器一台4、万用表一台四、电路工作过程在现代电话通信设备与程控交换机中，由于交换网络不能通过铃流、馈电等电流，因而将过去在公用设备（如绳路）实现的一些用户功能放到“用户电路”来完成。
用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit-SLIC）。
任何交换机都具有用户线接口电路。
根据用户电话机的不同类型，用户线接口电路（SLIC）或用户环路接口电路可分为模拟用户接口电路和数字用户接口电路两种。
由于实验系统使用的电话单机为模拟电话单机，应而选用模拟用户线接口电路，而对数字用户线接口电路不作介绍。
模拟用户线接口电路在实现上的最大压力上是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成，随着微电子技术的发展，近十年来在国际上陆续开发多种模拟SLIC，它们或是采用半导体集成工艺或是采用薄膜、厚膜混合工艺，并已实用化。
在实际中，基于实现和应用上的考虑，通常将BORSHCT功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC），其余功能由所谓集成模拟SLIC承接。
在程控交换机中，向用户馈电，向用户振铃等功能都是在绳路中实现的，馈电电压一般是—60V，用户的馈电电流一般是20mA~30mA，铃流是25H Z/90V 左右，而在程控交换机中，由于交换网络处理的是数字信息，无法向用户馈电、振铃等，所以向用户馈电、振铃等任务就由用户线接口电路来承担完成，再加上其它一些要求，程控交换机中的用户线接口电路一般要具有B（馈电），R（振铃）、S（监视）、C（编译码）、H（混合）、T（测试）、O（过压保护）七项功能。
type c口layout设计规则
type c口layout设计规则摘要：一、Type-C 接口概述1.Type-C 接口的定义和背景2.Type-C 接口的优势二、Type-C 接口的Layout 设计规则yout 设计原则yout 设计规范yout 设计示例三、Type-C 接口的电路设计规则1.电源电路设计2.数据电路设计3.控制电路设计四、Type-C 接口的性能优化1.提高传输速度2.优化充电速度3.增强信号稳定性五、Type-C 接口的发展趋势1.更高速度的传输2.更高功率的充电3.更多功能的集成正文：随着电子设备的不断普及和功能的日益强大，人们对设备接口的要求也越来越高。
在这种背景下，Type-C 接口应运而生，并逐渐成为新一代电子设备的标准接口。
本文将对Type-C 接口的Layout 设计规则进行详细介绍。
一、Type-C 接口概述Type-C 接口，全称USB Type-C，是由USB Implementers Forum （USB-IF）组织制定的一种全新的USB 接口标准。
它具有小巧、易用、正反插等特点，可以显著提高用户的使用体验。
同时，Type-C 接口还具有较高的传输速度和充电速度，能够满足现代电子设备对数据传输和充电的需求。
二、Type-C 接口的Layout 设计规则为了保证Type-C 接口的性能和兼容性，Layout 设计至关重要。
以下是一些关于Type-C 接口Layout 设计的基本规则：yout 设计原则- 符合USB Type-C 规范要求- 保持简洁、合理的Layout 布局- 保证信号完整性，降低电磁干扰yout 设计规范- 电源和地平面间距不小于0.1mm- 信号线间距不小于0.3mm- 相邻层信号线之间的最小间距为0.15mmyout 设计示例- 电源层和地层分开设计，并在关键位置加强连接- 信号线根据功能模块进行分组，并保持平行排列- 采用合理的过孔布局，保证信号传输的稳定性三、Type-C 接口的电路设计规则除了Layout 设计，Type-C 接口的电路设计也是影响其性能的关键因素。
mipi控制电路设计
MIPI控制电路设计一、引言随着移动设备行业的快速发展，对高速、低功耗和可靠性的需求日益增强。
MIPI（Mobile Industry Processor Interface）作为移动行业的标准接口，被广泛应用于连接处理器和传感器、屏幕等外围设备。
因此，对于MIPI控制电路的设计成为了一项重要的研究课题。
本文将重点介绍MIPI控制电路设计的各个方面，包括MIPI协议简介、设计需求、总体设计、硬件电路设计等内容。
二、MIPI协议简介MIPI协议是移动行业处理器接口的简称，旨在提供一种标准的接口规范，以简化移动设备中处理器与外围设备之间的连接。
MIPI协议包括物理层和协议层两个部分。
物理层定义了信号传输的电气特性，协议层定义了数据传输的格式和时序。
三、MIPI控制电路设计需求MIPI控制电路的设计需求主要包括以下几点：1.高速数据传输：MIPI协议支持高速数据传输，要求控制电路能够实现高速数据接收和发送。
2.低功耗：MIPI控制电路需要在保证性能的前提下尽量降低功耗，以满足移动设备的续航需求。
3.小型化：随着移动设备的发展，对电路板空间的利用率要求越来越高，因此需要实现小型化设计。
4.高可靠性：MIPI控制电路需要具备高可靠性，以确保数据传输的稳定性和准确性。
5.易于集成：MIPI控制电路需要易于集成到现有的移动设备中，以降低生产成本和复杂度。
四、MIPI控制电路总体设计MIPI控制电路的总体设计需要遵循模块化、可扩展性和易用性原则。
以下是一个可能的总体设计框架：1.物理层接口：物理层接口是MIPI控制电路的核心部分，负责信号的发送和接收。
需要根据MIPI协议的要求选择合适的接口类型和规格。
2.协议层处理模块：协议层处理模块负责数据的格式化和解析，以满足MIPI协议的要求。
该模块需要根据MIPI协议的具体规范进行设计。
3.电源管理模块：电源管理模块负责为整个控制电路提供稳定的电源，以满足系统性能和功耗要求。
ch340c与type-c电路设计
ch340c与type-c电路设计1.引言1.1 概述概述部分应该简要介绍文章的主题和内容，以便读者能够了解整篇文章的大致内容和目的。
以下是可能的内容：文章的主题是关于CH340C与Type-C电路设计。
在现代电子设备的设计中，CH340C芯片和Type-C接口都扮演着重要的角色。
CH340C是一款常用的USB转串口芯片，而Type-C接口则是新一代的连接标准，具有高速传输、双向充电和反接插等特性。
本文将从两个方面进行探讨，首先介绍CH340C芯片的特点与用途，并探索它与Type-C接口的关系；其次，着重讨论Type-C接口的设计要点，以便更好地理解和应用该接口。
文章将提供CH340C和Type-C电路设计的相关知识，旨在帮助读者了解并掌握这两个重要的电子元件的工作原理、特性以及如何进行电路设计。
了解CH340C芯片的功能和与Type-C接口的关系，以及Type-C接口设计的要点，将有助于读者在实际项目中做出更合理、稳定和高效的电路设计。
通过本文的阅读，读者将能够全面了解CH340C与Type-C电路设计的重要性，为他们在电子设备设计领域中的工作和学习提供参考和指导。
本文的结论部分将总结和归纳文章的主要观点，以便读者能够更好地理解和应用所学知识。
总之，本文将通过细致的论述和详细的讲解，为读者提供关于CH340C 与Type-C电路设计的全面知识，并希望读者通过阅读本文能够从中获得实际应用价值和启发。
文章结构部分的内容可以参考如下：1.2 文章结构本文将主要分为三个部分进行阐述：引言、正文和结论。
引言部分概述了本文的主题和目的，介绍了CH340C与Type-C电路设计的重要性，并对文章的结构进行了简要说明。
正文部分分为两个主要部分：CH340C电路设计和Type-C电路设计。
在CH340C电路设计中，将介绍CH340C芯片的基本概念和特点，并探讨其与Type-C接口的关系。
接着，在Type-C电路设计中，将详细介绍Type-C接口的特点和应用场景，并重点讨论Type-C电路设计的要点和注意事项。
USB接口电路设计及通信编程
摘要通用串行总线，即Universal Serial Bus（USB）是一种应用前景非常广阔的新型串行接口总线。
它具有使用方便、易于扩展和传输速率高的特点，广泛应用于各种中低速计算机外设及数字设备中，并在不断发展完善之中。
基于USB总线的数据传输方法有着其他方式所没有的高速与方便，因此有着很高的实际应用价值。
本课题的主要研究内容是：掌握USB通信协议及器件工作方式、利用MCS51系列单片机控制PDIUSBD12接口芯片及周边电路、以及以此为依据设计的接口电路和通信函数，最终通过USB接口实现单片机与Windows平台计算机之间的数据通信。
本课题实现的是主机识别USB外设的过程与最基本的控制传输，是USB数据通信的基础，因此这种方式完成的接口设计具有相当的通用性，可以广泛的应用与移动硬盘、读卡器等设备的开发中。
本课题使用的USB接口芯片是Philips公司的PDIUSBD12-08，所使用的驱动是用Microsoft公司提供的DDK(驱动开发工具包)编制的，完全保证了软、硬件的可靠性、兼容性。
关键词USB PDIUSBD12 控制传输USB固件编程AbstractUniversal Serial the Bus( USB) is a new serial bus that will be wildly used in the future. It has some advantages as convenience, easy to expend and high speed on transmitting, so it can be applied to various computer peripheral devices and digital equipments. In addition, it's being improved every single day. The data transmission based on USB is more fast and convenient than the other methods, so it has high value in practical application.The main content of our task is:Study the specification of USB and master the way of how USB device works; use singlechip 89C52 to handle PDIUSBD12 and other chips; design the interface circuit and firmware, and finally realize the dialogue between the USB controller and the host operated on Windows though the USB cable.This task is to complete the process of enumeration and configure and the basic control transfer. The design achieved by this means can be applied to many other developments such as mass storage and so on because the problems in the task are the base of USB data communications.The USB controller we select is PDIUSBD12 that is produced by Philips and the driver we installed is compiled with the Device Drivers Kit(DDK) offered by Microsoft. So both the software and the hardware of the project is reliable and has good compatibility.Key words USB PDIUSBD12 Control transferUSB firmware programming目录摘要 (I)Abstract (II)第1章绪论 (1)1．1 研究的目的和意义 (1)1．2 USB技术的发展状况及前景 (1)1.2.1 USB的发展历史 (1)1.2.2 USB的特点 (2)1.2.3 USB的应用与前景 (4)1．3主要研究内容与完成情况 (4)第2章系统总体设计的软硬件原理 (6)2.1 引言 (6)2.2 任务分析及技术指标 (6)2.3 硬件电路原理概述 (6)2.3.1 总体设计方案 (6)2.3.2 单片机89C52的连接方法 (6)2.3.3 接口芯片PDIUSBD12的连接方法 (7)2.4 固件程序开发及应用过程 (11)第3章USB总线规范及传输原理简介 (12)3.1 引言 (12)3.2 通用串行总线规范 (12)3.2.1 概述 (12)3.2.2 主要内容 (12)3.3 USB传输原理 (13)3.3.1 四种传输类型简介 (13)3.3.2 USB数据传输原理 (14)3.3.3 控制传输分析 (17)3.3.4 批量传输 (18)3.4 差错控制 (18)3.5 本章小结 (19)第4章USB控制器芯片PDIUSBD12介绍 (20)4.1 引言 (20)4.2 PDIUSBD12特点 (20)4.3 PDIUSBD12数据传输原理 (21)4.4 PDIUSBD12命令代码功能与用法 (21)4.4.1初始化命令 (22)4.4.2 数据流命令 (23)4.4.3 通用命令 (25)4.3 本章小结 (25)第5章固件程序详解 (26)5.1 前言 (26)5.2 程序总体结构 (26)5.2.1 概述 (26)5.2.2 硬件提取层——HAL.C (27)5.2.3 PDIUSBD12命令接口——USBD12.C (27)5.2.4 中断服务程序——ISR.C (27)5.2.5 主循环——MAIN.C、USB.C (27)5.2.6 协议层——CHAP9.C、VDOR.C (27)5.3 各层程序流程详解 (28)5.3.1 主循环MAIN.C (28)5.3.2 协议层 (30)5.3.3 中断服务程序 (37)5.4 本章小结 (43)结论 (44)致谢 (45)参考文献 (46)附录1 (47)附录2 (53)附录3 (60)附录4 (62)第1章绪论1．1 研究的目的和意义随着计算机技术的不断提高，计算机已经逐渐深入生产生活的各个层面，并带来了翻天覆地的变革。
type-c电路设计
type-c电路设计Type-C电路是一种用于数据传输和电力供应的接口标准，它具有全新的设计和功能，主要用于连接电子设备和计算机。
它的设计理念是独一无二的，为用户提供了更高的数据传输速度、更强的电力供应和更方便的使用体验。
Type-C电路采用了全新的设计思路，它的外观与传统的micro USB和USB-A接口完全不同。
Type-C接口是一个可插拔的接头，可以进行正反插，大大提高了插拔的方便性和可靠性。
这不仅使得用户插入接口更加容易，也减少了接口损坏的可能性。
此外，它的外形较小且扁平，可以更好地满足现代设备的薄型化和轻便化的设计要求。
Type-C电路支持更高的数据传输速度。
根据USB 3.1标准，Type-C接口的传输速度可以达到10Gbps，远远高于传统的USB 2.0接口。
这意味着大文件的传输速度将大大加快，用户可以更快地进行数据备份和文件传输，提高了工作效率。
此外，Type-C电路还支持显示器输出功能，通过Type-C接口可以将设备连接到显示器或投影仪上，实现高清视频输出，方便用户进行多屏显示或者进行演示工作。
Type-C电路提供了更强大的电力供应能力。
相比于传统的USB接口，Type-C接口能够提供更高的电流传输，最高可达到5A，这比目前大多数电子设备所使用的2.4A的充电规格更高。
这意味着Type-C接口可以更快地给设备充电，并且可以支持更多功率要求较高的设备的正常工作。
此外，Type-C接口还支持快速充电技术，如USB Power Delivery（USB-PD）协议，可以根据设备的需求，智能调节输出功率，实现更加高效的充电。
这为用户带来了更加便捷的充电体验，为设备的续航时间和使用效果提供了更好的保障。
Type-C电路还支持适配器功能，可以通过Type-C转换器将Type-C接口转换为其他接口。
这使得用户可以方便地连接传统的USB设备、HDMI接口、音频接口等其他设备，实现更广泛的连接需求。
usb hub电路设计要点 -回复
usb hub电路设计要点-回复USB hub电路设计要点引言：USB hub是一种常见且广泛使用的电子设备，它可以将一个USB接口扩展成多个USB接口，方便用户同时连接多个USB设备。
在设计USB hub 电路时，需要考虑一系列因素，包括电源管理、信号传输和保护等方面。
本文将一步一步回答有关USB hub电路设计要注意的要点。
第一步：选择适当的电源管理方案在设计USB hub电路时，电源管理是至关重要的一步。
它包括选择适当的电源芯片以及设计合适的电源线路。
首先，我们需要选择一款符合USB hub的功耗需求的电源芯片。
这款电源芯片应具备过载保护、短路保护等功能，以确保USB hub在使用过程中不受电流过大或短路等问题的干扰。
此外，在设计电源线路时，我们需要确定合适的供电方案。
USB hub通常通过USB接口从计算机或其他设备获取电源。
我们需要确保供电线路能够稳定地为USB hub提供所需的电流和电压，以保证其正常工作。
在设计电源线路时，还应注意使用合适的过滤电容和稳压电源，以减少电源噪声对USB hub的影响。
第二步：信号传输设计要点除了电源管理，信号传输是USB hub设计中的重点之一。
在设计USB hub 电路时，需要考虑如下几个关键因素。
首先，我们需要选择合适的USB控制器芯片。
这个芯片不仅要能够处理多个USB设备的连接请求，还应具备数据缓冲、分配和路由等功能。
同时，为了确保数据传输的速度和稳定性，我们需要选择高质量的USB控制器芯片。
其次，在USB hub电路中，信号传输线路的设计也非常重要。
我们需要合理设计差分信号线和地线的路径，以尽可能减少信号线的串扰和电磁干扰，确保数据传输的可靠性。
此外，合理选择合适的长度和宽度也对信号传输起到积极的作用。
第三步：保护电路的设计要点在USB hub电路设计中，保护电路也是不可忽视的一部分。
保护电路可以保证USB hub在面对异常情况时能够及时反应和保护自身。
一种用usb type-a接口实现otg功能的电路
一种用USB Type-A接口实现OTG功能的电路OTG（On-The-Go）是一种可以让移动设备在没有主机的情况下直接连接到其他USB设备的技术。
通过OTG功能，用户可以在移动设备上直接连接键盘、鼠标、闪存盘和其他USB外设，从而扩展设备的功能和灵活性。
本文将介绍一种使用USB Type-A接口实现OTG功能的电路设计。
一、OTG技术概述1. OTG技术是一种使移动设备可以在没有主机的情况下直接连接到其他USB设备的技术。
2. OTG技术的实现需要在移动设备上增加OTG功能的硬件支持和相关的软件驱动。
3. OTG功能可以让用户在移动设备上直接连接键盘、鼠标、闪存盘等外设，扩展移动设备的功能和灵活性。
二、USB Type-A接口1. USB Type-A接口是USB标准接口中应用最为广泛的一种接口，通常用于连接计算机主机和外设设备。
2. USB Type-A接口主要有两种类型，分别是USB 2.0 Type-A和USB3.0 Type-A接口。
3. USB Type-A接口通过四根导线传输数据和提供电源，其中包括VCC（+5V电源）、D+、D-和地线。
三、通过USB Type-A接口实现OTG功能的电路设计1. OTG功能的实现需要在移动设备上增加OTG功能的硬件支持和相关的软件驱动，其中硬件支持包括OTG芯片和相关的外围电路。
2. 在使用USB Type-A接口实现OTG功能的电路设计中，需要将OTG芯片与USB Type-A接口相连，以实现数据和电源的传输。
3. 在电路设计中，需要考虑OTG芯片的选型和外围电路的设计，以保证OTG功能的稳定和可靠性。
4. 在OTG功能的电路设计中，需要考虑设备在主机模式和从机模式之间的切换和状态的监测。
四、OTG功能的软件驱动1. OTG功能的实现不仅需要硬件支持，还需要相应的软件驱动来支持OTG功能的识别和控制。
2. 在移动设备上实现OTG功能的软件驱动需要针对不同的操作系统进行适配和开发，以确保OTG功能在不同的移动设备上能够正常工作。
实验二用户线接口电路及二四线变换实验
实验二用户线接口电路及二四线变换实验实验二：用户线接口电路及二四线变换实验一、实验目的1.理解和掌握用户线接口电路的原理和设计。
2.学习并掌握二四线变换的基本原理和方法。
3.学会分析和解决用户线接口电路及二四线变换的实际问题。
二、实验原理1.用户线接口电路用户线接口电路是电话交换机与用户之间进行通信的关键部分。
它主要包括了馈电、接地、回声抑制、极性保护等电路。
通过用户线接口电路，交换机能够实现对用户线的各种控制和调节，例如摘机检测、拨号脉冲识别等。
2.二四线变换二四线变换是一种常见的电话线路变换方式，它将两个二线电路转变为四个二线电路，从而提高了线路的利用率。
变换过程中，通常使用继电器等电子器件实现电路的切换。
三、实验步骤1.准备阶段在进行实验前，需要了解实验的基本原理和操作步骤，准备好所需的设备和器材，包括用户线接口电路板、二四线变换器、电话机等。
2.连接用户线接口电路按照电路原理图，将用户线接口电路板与电话交换机、电话机等设备正确连接。
注意馈电、接地等电路的接线方式和极性保护的处理。
3.二四线变换操作将二四线变换器与用户线接口电路连接，按照变换器的操作说明进行设置。
注意观察变换器的工作状态，确保接线正确无误。
4.测试与调试在完成二四线变换操作后，使用电话机进行通话测试，检查通话质量是否满足要求。
如有问题，及时进行调试，确保电路工作正常。
5.数据记录与分析在实验过程中，及时记录实验数据和结果，对实验结果进行分析，理解实验现象背后的原理。
通过对比不同的实验条件和参数，深入理解用户线接口电路和二四线变换的工作原理。
四、实验结果与分析在本次实验中，我们成功地搭建了用户线接口电路和二四线变换器，并进行了测试与调试。
以下是实验的主要结果：1.用户线接口电路测试通过测试，我们发现用户线接口电路能够正确地实现摘机检测、拨号脉冲识别等功能。
在馈电、接地等电路的接线中，我们保证了极性的正确，避免了通信故障的发生。
用户接口电路设计
黄冈师范学院程控交换提高型实验目录第一章绪论 (3)1.1 用户线接口电路(SLIC, Subscriber Line Interface Circuit) (3)1.2 课程设计目的 (3)1.3 课程设计内容 (3)1.4 课程设计要求 (3)第二章用户电路工作过程 (4)2.1 用户电路 (4)2.2 Am79R70芯片功能及使用 (5)2.3 PCM编译码器TP3067 (8)第三章用户线接口电路原理 (9)3.1 电路工作过程 (9)第四章学习总结 (11)参考文献 (11)摘要：本实验设计选用的是用户线接口芯片AM79R70和编译码芯片TP3067芯对用户接口电路进行设计，Am79R70是Legerity公司生产的一种功能较强的用户线接口芯片，PCM编译码电路中的器件为美国国家半导体公司的TP3067。
关键词：用户接口、Am79R70、TP3067第一章绪论1.1 用户线接口电路(SLIC, Subscriber Line Interface Circuit)用户电路的作用是实现各种用户线与交换之间的连接，通常又称为用户线接口电路(SLIC, Subscriber Line Interface Circuit)。
根据交换机制式和应用环境的不同，用户电路也有多种类型，对于程控数字交换机来说，目前主要有与模拟话机连接的模拟用户线电路(ALC)及与数字话机，数据终端(或终端适配器)连接的数字用户线电路(DLC)。
模拟用户线电路是适应模拟用户环境而配置的接口1.2 课程设计目的1、全面了解用户电路的功能及其实现方法2、熟悉用户电路接口电路Am79R70和PCM编译码集成电路TP3067的电路组成和使用方法。
3、掌握模拟用户接口电路和PCM编译码器在程控交换机中的作用，进一步加深对用户模块七个功能BORSCHT的理解。
1.3 课程设计内容利用Am79R70和PCM编译码TP3067组成用户接口电路，完成用户电路的七项功能。
基于国产化的E1接口电路设计与实现
基于国产化的E1接口电路设计与实现摘要：本文先是简要的介绍了目前环境下的国产化需求，引出目前E1接口电路主要使用进口专用芯片的背景，接着详细说明了使用国产FPGA和国产硬件电路实现E1接口电路的设计思路和方案。
关键词：国产化，E1接口电路，FPGAAbstract: This paper first briefly introduces the localization demand in the current background,then introduce the backdrop that the current E1 interface circuit mainly uses imported special chips,and then describes in detail the design idea and scheme of using domestic FPGA and domestic hardware to realize E1 interface circuit.Key words: localization, E1 interface circuit, FPGA。
1.引言在贸易摩擦的大背景下，相互之前的竞争开始触及到更深更多的层面。
在面临随时会被进口芯片卡脖子的情况下，国产化替代已经成为当前国家和产业发展最紧要的事情。
在以往时候，系统设备的电路方案主要使用进口芯片这样成熟的应用方案，目前，随着国家对国产化替代越来越重视，许多设备开始研究国产化方案，研制国产化产品。
E1接口作为PCM设备、SDH设备的必备接口，应用十分广泛。
目前主要使用进口的或者外资控股厂家的专用接口芯片来实现E1信号的发送接收，HDB3编解码的功能，目前国内没有替代进口E1接口芯片的专用自主可控国产芯片。
本文尝试使用其他功能芯片搭建E1接口电路，实现进口E1接口芯片的功能，试验结果满足标准要求。
ch340c与type-c电路设计 -回复
ch340c与type-c电路设计-回复CH340C与Type-C电路设计一、引言电子产品的迅猛发展，不仅带来了各种新的功能和便利，也对电路设计提出了更高的要求。
在设计中，CH340C与Type-C电路成为其中的两个重要部分。
本文将详细介绍CH340C与Type-C电路的设计过程，以及他们在电子产品中的应用。
二、CH340C电路设计CH340C是一款集USB转串口、USB转GPIO等功能于一体的芯片，它可以实现计算机与外部设备之间的通信。
以下是CH340C电路设计的几个关键步骤：1. 确定CH340C的工作电压CH340C支持3.3V和5V两种工作电压，首先需要根据所需的电压来选择相应的引脚，并连接到电源。
2. 配置USB转串口引脚CH340C的主要功能之一就是USB转串口，因此需要将其引脚与MCU或其他设备进行连接。
CH340C一般提供TXD、RXD、RTS、CTS 等引脚，需要根据实际需求进行配置。
3. 配置USB转GPIO引脚CH340C还可以实现USB转GPIO的功能，可以用来控制外部设备。
根据需要，选择相应的引脚连接到所需的GPIO口。
4. 连接USB接口将CH340C的USB接口与PC或其他设备的USB接口连接，以便实现通信。
5. 添加稳压电路为了保护CH340C和其他电路的稳定工作，可以添加稳压电路。
通常使用稳压芯片来提供稳定的电压输出，以及滤波电容和电感等元件来过滤噪声。
6. 调试和测试完成电路设计后，需要进行调试和测试，确保CH340C能够正常工作。
连接CH340C的USB接口到PC，并使用相应的串口工具进行测试，以验证串口和GPIO功能的正常性。
三、Type-C电路设计Type-C是一种新型的通用连接器，具有可逆插拔和高传输速率等特点。
以下是Type-C电路设计的几个关键步骤：1. 插座接口设计Type-C插座接口需要满足相应的规范，包括插座尺寸、引脚位置和引脚功能等。
设计时需要参考相应的规范并选择合适的插座。
模拟用户接口电路的工作流程
模拟用户接口电路的工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!模拟用户接口电路是数字程控交换系统和模拟用户线之间的接口电路，用于完成 A/D 和 D/A 变换、2/4 线转换、馈电、过压保护等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黄冈师范学院程控交换提高型实验2011年5 月11日目录中文摘要英文摘要一.引言1.1用户接口电路简介 (3)1.2课程设计的目的 (3)1.3课程设计内容 (3)1.4课程设计要求 (4)二．电路工作过程2.1用户接口电路功能 (4)2.2PBL38710芯片功能及使用 (5)2.3PCM编译码器TP3067 (6)三.用户线接口电路原理3.1用户线接口电路原理 (7)四.总结和心得 (9)五．参考文献 (9)摘要：利用用户线接口电路选用的是PBL38710和TP3067芯片对用户接口电路进行设计，PBL38710是2/4线厚膜混合用户线接口电路，PCM编译码电路中的器件为美国国家半导体公司的TP3067。
summary：：line circuit is pbl38710 and tp3067 chips to the user interface design, pbl38710 circuitry for two to four lines of the user interface to a thick wire circuits, and pcm compiled code in the circuit device for the united nations. the semiconductor firms tp3067。
关键词：用户接口、PBL38710、TP3067Keywords ：user interface, PBL38710, TP3067一、引言1.1. 用户接口电路用户电路也可称为用户线接口电路。
任何交换机都具有用户线接口电路。
根据用户电话机的不同类型，用户接口电路分为模拟用户接口电路和数字用户接口电路两种。
模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击，基于实现和应用上的考虑，通常将BORSCHT功能中过压保护由外接元器件完成，编译码器部分另外单成一体，集成为编译码器（CODEC）,其余功能由集成模拟SLIC完成。
用户电路的作用是实现各种用户线与交换之间的连接，通常又称为用户线接口电路(SLIC,Subscriber Line Interface Circuit)。
根据交换机制式和应用环境的不同，用户电路也有多种类型，对于程控数字交换机来说，目前主要有与模拟话机连接的模拟用户线电路(ALC)及与数字话机，数据终端(或终端适配器)连接的数字用户线电路(DLC)。
1.2 课程设计目的1、全面了解用户电路的功能及其实现方法2、熟悉用户电路接口电路PBL3871和PCM编译码集成电路TP3067的电路组成和使用方法。
3、掌握模拟用户接口电路和PCM编译码器在程控交换机中的作用，进一步加深对用户模块七个功能BORSCHT的理解。
1.3课程设计内容利用PBL38710和PCM编译码TP3067组成用户接口电路，完成用户电路的七项功能。
1.4课程设计要求1、熟悉用户接口电路的原理。
2、利用PBL38710和PCM编译码TP3067组成用户接口电路。
3、在老师的指导想，要求独立完成课程设计的全部内容，并按要求编写课程设计，能正确阐述和分析设计和实验结果。
二．电路工作过程2.1用户接口电路功能模拟用户线电路是适应模拟用户环境而配置的接口，其基本功能有: . 馈电(Battery feed): 交换机通过用户线向共电式话机直流馈电；. 过压保护(Overvoltage Protection): 防止用户线上的电压冲击或过压而损坏交换机。
. 振铃(Ringing)：向被叫用户话机馈送铃流。
. 监视(Supervision)：借助扫描点监视用户线通断状态，以检测话机的摘机，挂机，拨号脉冲等用户线信号，转送给控制设备，以表示用户的忙闲状态和接续要求。
. 编解码(CODEC)：利用编码器和解码器(CODEC),滤波器，完成话音信号的模数与数模交换，以与数字交换机的数字交换网络接口。
. 混合(Hybrid)：进行用户线的2/4线转换，以满足编解码与数字交换对四线传输的要求。
. 测试(Test)：提供测试端口，进行用户电路的测试。
这7种功能常用第一个字母组成的缩写词(BORSCHT)代表。
对于模拟程控交换机，不需要编解码功能；而在数字程控交换机中，除某些特定应用的小型交换机利用增量调制方式外，其它大部分均采用PCM编解码方式。
数字用户线电路是为适应数字用户环境而设置的接口，它主要用来通过线路适配器(LAM)或数字话机(SOPHO-SET)与各种数据终端设备(DTE)如计算机，打印机，VDU,电传相连。
模拟用户线接口功能框图2.2 PBL38710芯片功能及使用用户线接口电路选用的是PBL38710。
PBL38710是2/4线厚膜混合用户线接口电路。
它包含向用户话机恒流馈电、向被叫用户话机馈送铃流、用户摘机后自行截除铃流，摘挂机的检测及音频或脉冲信号的识别，用户线是否有话机的识别，语音信号的2/4线混合转换，外接振铃继电器驱动输出。
PBL38710用户电路的双向传输衰减均为-1db,供电电源为+5V和-5V，PBL38710还将输入的铃流信号放大以达到电话振铃工作的要求，即达到+75V的有效值。
其各项性能指标符合邮电部制定的有关标准。
2.2.1向用户话机供电，PBL38710可对用户话机提供恒流馈电，馈电电流由VBAT以及VDD供给。
恒定的电流为25 mA。
当环路电阻为2 KΩ时，馈电电流为18 mA。
供电电源VBat 采用-48 V；在静态情况下（不振铃、不呼叫），-48 V电源接点至话机；用户挂机时，话机叉簧下压馈电回路断开，回路无电流流过；用户摘机后，话机叉簧上升，接通馈电回路（在振铃时接通振铃支路）。
2.2.2 PBL38710内部具有过压保护功能，可以抵抗保护TIP-RING端口间的瞬时高压，如结合外部的热敏与压敏电阻保护电路，则可保护250 V左右高压。
2.3.3振铃电路可由外部进行控制。
2.2.4监视用户线的状态变化即检测摘挂机信号。
用户挂机时，用户状态检测输出端输出低电平，以向CPU中央集中控制系统表示用户“闲”；用户摘机时，用户状态检测输出端输出高电平，以向CPU中央集中控制系统表示“忙”;2.2.5在TIP-RING端口间传输的语音信号为对地平衡的双向语音信号，在四线VR端与VX端传输的信号为收发分开的不平衡语音信号。
PBL38710可以进行TIP-RING端口与四线VR端和VX端间语音信号的双向传输和二/四线混合转换。
2.2.6 PBL38710可以提供用户线短路保护：TIP线与RING线间，TIP线与地间，RING 线与地间的长时间的短路对器件都不会损坏。
2.2.7 PBL38710提供的双向语音信号的传输衰耗均为-1dB。
该传输衰耗可以通过PBL38710用户电路的内部调整，也可通过外部电路调整；2.2.8 PBL38710的四线端口可供语音信号编译码器或交换矩阵使用2.3PCM编译码器TP3067其实电路编译码器的发送时序和接收时序还是可由外部电路来控制的，编译码器的发送时序由A－D控制电路来控制，而A－D控制电路还是受外部控制电路的控制，同样在译编码器把模拟信号变换成数字信号的规律一般有二种，一种是μ律十五折线变换法，它一般用在PCM24路系统中，另一种是A律十三折线非线性变换法，它一般应用于PCM30/32路系统中，这是一种比较常用的变换法，模拟信号经取样后就进行A律十三折变换，最后变成8位PCM码头，在单路编译码器中，经变换后的PCM码是在一个时隙中被发送出去，这个时序号是由A－D控制电路来决定的，而在其它时隙时编码器是没有输出的，即对一个单路编译码器来说，它在一个PCM帧里只在一个由它自己的A－D控制电路决定的时隙里输出8位PCM码，同样在一个PCM 帧里，它的译码电路也只能在一个由它自己的D—A控制电路决定的时序里，从外部接收8位PCM码。
模拟信号经过编译码器时，在编码电路中，它要经过取样、量化、编码。
到底在什么时候被取样，在什么时序输出PCM码则由A－D控制来决定。
同样PCM码被接收到译码电路后经过译码低通、放大。
最后输出模拟信号到话机，把这两部分集成在一个芯片上就是一个单路编译码器，它只能为一个用户服务，即在同一时刻只能为一个用户进行A/D及D/A变换。
CVT-CK 数字程控交换实验系统实验指导书码电路中D－A控制电路也受外部控制电路的控制，这样，我们只要向A－D控制电路或D－A控制电路发某种命令即可控制单路编译码器的发送时序和接收时序号，从而也可以达到总线交换的目的，但各种单路编译码器对其发送时序和接收时序的控制方式都有所不同。
象有些编译器就有二种方式，一种是编程法，即给它内部的控制电路输进一个控制字，令其在某某时隙干什么工作，另一种是直接控制，这时它有两个控制端，我们定义为FS和FSr，要求FS和FSr是周期性的，并且它的周期和PCM的周期要相同，都为125μS，这样，每来，其中codec就输出一个PCM码，每来一个FSr，其codec就从外部输入一个PCM 一个FSX码。
在本实验设计系统的PCM编译码电路中的器件为美国国家半导体公司的TP3067。
如图：、FS 由上述电路分析可知，PCM编译码电路所需的工作时钟频率为2.048 MH，FSR窄脉冲。
本实验设计系统PCM编译码电路原理图如图所示。
帧同步信号为8 KHZPCM编解码电原理图三.用户线接口电路原理3.1用户线接口电路原理为简单和经济起见，反映用户状态的信号一般都是直流信号，当用户摘机时，用户环路闭合，在用户线上有直流电流流过。
主叫摘机表示呼叫信号，被叫摘机，则表示应答信号。
当用户挂机时，用户环路断开，用户线上的直流电流也断开，因此交换机可以通过检测用户线上直流电流的有无来区分用户状态。
TP14-TP24-TP34-TP44TP13-TP23-TP33-TP43TP12-TP22-TP32-TP42TP11-TP21-TP31-TP41由于4个用户线接口电路的测量点相同，即：TP14：振铃控制信号输入，高电平有效。
即工作时为高电平，常态为低电平。
TP13：摘挂机状态检测测量点。
挂机：TP13=低电平；摘机：TP13=高电平。
TP12：通信时有接收话音波形：摘机后拨号前有450 Hz拨号音信号；不通信时则此点无波形。
TP11：通信时有发送话音波形；拨号时有瞬间DTMF波形；不通信时则此点无波形。
当用户听到450 Hz拨号音信号时，用户开始拨电话号码，双音多频号码检测电路检测到号码时通知CPU进行处理，CPU命令450 Hz拨号音发生器停止送拨号音，用户继续拨完号码，CPU检测主叫所拨被叫用户的号码后，立即向被叫用户送振铃信号，提醒被叫用户接听电话，同时向主叫用户送回铃音信号，以表示线路能够接通，当被叫用户摘机时，CPU接通双方线路，通信过程建立。
