三段式电流保护的整定及计算汇总
2三段式电流保护的整定及计算
2三段式电流保护的整定及计算三段式电流保护是一种常见的电力系统故障保护装置。
它主要用于检测电流超过设定值时，快速切断电源，以避免设备过载、烧坏或人身安全事故发生。
下面将详细介绍三段式电流保护的整定及计算方法。
三段式电流保护通常包括低、中、高三个阈值，分别是过载电流保护、短路电流保护以及地故障电流保护。
1.过载电流保护：用于检测设备长时间运行时的过负荷状态。
其整定值是设备额定电流的一定倍数。
根据设备的额定电流和过载倍数来计算过载电流保护整定值，公式为：过载电流保护整定值=设备额定电流×过载倍数2.短路电流保护：用于检测电路短路状态，即电流突然增大至极高值的情况。
其整定值应根据电路短路电流计算得出。
计算短路电流保护整定值需要考虑电路特性，主要包括电压、阻抗等参数。
常用的计算方法有以下两种：a.阻抗差法：根据电路的阻抗及电源电压计算短路电流。
该方法适用于阻抗较大的电路。
计算公式为：短路电流保护整定值=电压/阻抗b.零序电流法：根据电路的零序电流及电源电压计算短路电流。
该方法适用于系统中存在地故障的情况，能够考虑地回路的耦合。
计算公式为：短路电流保护整定值=电压/零序电流3.地故障电流保护：用于检测系统中的接地故障，确保故障电流不致超过安全范围。
通常情况下，地故障电流保护整定值根据系统的雷电冲击电流及接地电阻计算得出。
计算公式为：地故障电流保护整定值=雷电冲击电流×接地电阻整定三段式电流保护的关键在于准确计算保护整定值。
通常需要详细了解电力系统的参数及各个设备的特性。
根据不同系统的具体情况，也可以采用其他方法进行计算，例如考虑设备的感应熔丝特性等。
值得注意的是，三段式电流保护的整定值并非固定不变，而是需要根据系统运行情况和设备参数做动态调整。
为确保系统的可靠性和安全性，应定期对保护装置进行检查和整定。
总之，三段式电流保护是电力系统中一项重要的保护措施。
通过合理的整定及计算，能够确保保护装置在电流异常情况下的正确动作，有效防止设备过载、烧坏以及人身安全事故的发生。

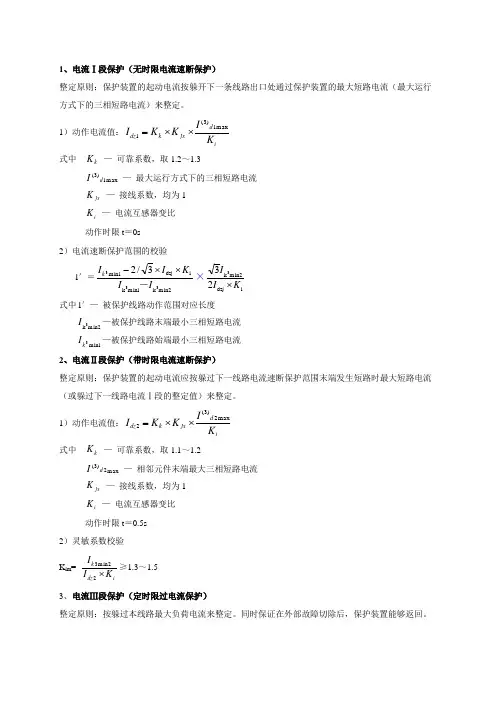

三段式继电保护整定公式
1、电流Ⅰ段保护（无时限电流速断保护）整定原则：保护装置的起动电流按躲开下一条线路出口处通过保护装置的最大短路电流（最大运行方式下的三相短路电流）来整定。
1）动作电流值：id jx k dz K I K K I max 1)3(1⨯⨯= 式中 k K — 可靠系数，取1.2～1.3max 1)3(d I — 最大运行方式下的三相短路电流jx K — 接线系数，均为1i K — 电流互感器变比动作时限t ＝0s2）电流速断保护范围的校验l ′＝2min k 1min k idzj 1min 3333/2I I K I I k －⨯⨯-×i dzj 2min k 233K I I ⨯式中l ′— 被保护线路动作范围对应长度2min k 3I —被保护线路末端最小三相短路电流1min 3k I —被保护线路始端最小三相短路电流2、电流Ⅱ段保护（带时限电流速断保护）整定原则：保护装置的起动电流应按躲过下一线路电流速断保护范围末端发生短路时最大短路电流（或躲过下一线路电流Ⅰ段的整定值）来整定。
1）动作电流值：id jx k dz K I K K I max 2)3(2⨯⨯= 式中 k K — 可靠系数，取1.1～1.2max 2)3(d I — 相邻元件末端最大三相短路电流jx K — 接线系数，均为1i K — 电流互感器变比动作时限t ＝0.5s2）灵敏系数校验K lm = idz k K I I ⨯22min 3≥1.3～1.5 3、电流Ⅲ段保护（定时限过电流保护）整定原则：按躲过本线路最大负荷电流来整定。
同时保证在外部故障切除后，保护装置能够返回。
1）动作电流值：if l jx k dz K K I K K I ⨯⨯⨯=max '3 式中 k K — 可靠系数，取2～5 max 1)3(d I — 最大运行方式下的三相短路电流jx K — 接线系数，均为1 i K — 电流互感器变比 max 'l I — 被保护线路最大计算负荷电流 f K — 返回系数，电子式保护器取0.952）灵敏系数校验 K lm = i dz k K I I ⨯32min 3≥1.15～1.25 式中 2min k 3I —被保护线路末端最小三相短路电流。
段式电流保护的整定及计算
段式电流保护的整定及计算TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-2三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。
K1rel——可靠系数，一般取～。
I1op1——保护动作电流的一次侧数值。
nTA——保护安装处电流互感器的变比。
灵敏系数校验：式中：X1——线路的单位阻抗，一般Ω/KM；Xsmax——系统最大短路阻抗。
要求最小保护范围不得低于15%～20%线路全长，才允许使用。
2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。
所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。
故：式中：KⅡrel——限时速断保护可靠系数，一般取～；△t——时限级差，一般取；灵敏度校验：规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。
要求作为本线路主保护的后备以及相邻线路或元件的远后备。
动作电流按躲过最大负荷电流整定。
式中：KⅢrel——可靠系数，一般取～；Krel——电流继电器返回系数，一般取～；Kss——电动机自起动系数，一般取～；动作时间按阶梯原则递推。
灵敏度分别按近后备和远后备进行计算。
式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。
即：最小运行方式下，两相相间短路电流。
要求：作近后备使用时，Ksen≥～作远后备使用时，Ksen≥注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。
三段式过流保护整定原则
三段式过流保护整定原则一、三段式过流保护概述三段式过流保护由电流速断保护（Ⅰ段）、限时电流速断保护（Ⅱ段）和定时限过电流保护（Ⅲ段）组成，分别用于快速切除近处故障、切除本线路全长范围内的故障以及作为相邻线路保护的后备保护，在电力系统的安全稳定运行中起着重要作用。
二、电流速断保护（Ⅰ段）整定原则1. 动作电流- 按照躲过被保护线路末端的最大短路电流来整定。
这是因为如果不躲过，在被保护线路末端发生短路时，电流速断保护就会误动作，将本线路切断，而实际上故障应该由下一级线路的保护去切除。
其动作电流计算公式为I_{op1}=K_{rel}I_{k.max}，其中I_{op1}为电流速断保护的动作电流，K_{rel}为可靠系数（一般取1.2 - 1.3），I_{k.max}为被保护线路末端的最大短路电流。
2. 动作时间- 动作时间一般取t_{1}=0s（实际上考虑到继电器固有动作时间等因素，大约为0.06 - 0.1s），这是为了实现快速切除故障，尽可能减少故障对系统的影响。
三、限时电流速断保护（Ⅱ段）整定原则1. 动作电流- 按照躲过下级线路电流速断保护的动作电流来整定。
这样可以保证在下级线路的速断保护范围以外发生故障时，本级的限时电流速断保护才动作，避免无选择性动作。
其动作电流计算公式为I_{op2}=K_{rel}I_{op1下}，其中I_{op2}为本级限时电流速断保护的动作电流，K_{rel}为可靠系数（一般取1.1 - 1.2），I_{op1下}为下级线路电流速断保护的动作电流。
2. 动作时间- 动作时间比下级线路电流速断保护的动作时间高出一个时间级差Δ t，一般Δ t = 0.5s。
这是为了保证动作的选择性，即当下级线路的速断保护先动作时，本级的限时电流速断保护不动作；只有当下级线路速断保护拒动时，本级限时电流速断保护才在高出一个时间级差后动作。
四、定时限过电流保护（Ⅲ段）整定原则1. 动作电流- 按照躲过被保护线路的最大负荷电流来整定。
2.1三段式保护计算和评价
2020/7/22
6
3) 灵敏性
I电流速断保护不能保护本线路全长，且保护范围受 系统运行方式的影响较大； II限时电流速断保护虽能保护本线路全长，但灵敏 性依然要受系统运行方式的影响； III过电流保护因按最大负荷电流整定，灵敏性一般 能满足要求，但在长距离重负荷线路上，由于负荷电流 几乎与短路电流相当，则往往难以满足要求。
算继电器的动作电流。已知
KⅠ rel
1.3
KⅢ rel
1.2
KSS
2
Z1 0.4 / km
KⅠ rel
1.3
KⅡ rel
1.1
Kre 0.85
KTA 600/5
图2.9 例2.1的网络图
解：(1) 保护1电流Ⅰ段整定计算：
① 求动作电流。按躲过最大运行方式下本线路末端(即k1点)三相短路 时流过保护的最大短路电流来整定，即
(2) k1 min
OP1
3 115 / 3 2 6.7 0.4 30 1.32 1.3
2.53
，满足要求
2020/7/22
13
(3) 保护1电流Ⅲ段整定计算：
①
求动作电流
I
Ⅲ OP
。按躲过本线路可能流过的最大负荷电流来整定，即
1
I OP1
KⅢ rel
KSS
Kre
ILmax
1.2 2 400 1129.42 0.85
应用 (1)电流速断保护+定时限过电流保护 (2)限时电流速断保护+定时限过电流保护 (3) 三者同时采用。
三段式电流保护的整定及计算
三段式电流保护的整定及计算————————————————————————————————作者：————————————————————————————————日期：2三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。
K1rel——可靠系数，一般取1.2～1.3。
I1op1——保护动作电流的一次侧数值。
nTA——保护安装处电流互感器的变比。
灵敏系数校验：式中：X1——线路的单位阻抗，一般0.4Ω/KM；Xsmax——系统最大短路阻抗。
要求最小保护范围不得低于15%～20%线路全长，才允许使用。
2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。
所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。
故：式中：KⅡrel——限时速断保护可靠系数，一般取1.1～1.2；△t——时限级差，一般取0.5S；灵敏度校验：规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。
要求作为本线路主保护的后备以及相邻线路或元件的远后备。
动作电流按躲过最大负荷电流整定。
式中：KⅢrel——可靠系数，一般取1.15～1.25；Krel——电流继电器返回系数，一般取0.85～0.95；Kss——电动机自起动系数，一般取1.5～3.0；动作时间按阶梯原则递推。
灵敏度分别按近后备和远后备进行计算。
式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。
即：最小运行方式下，两相相间短路电流。
要求：作近后备使用时，Ksen≥1.3～1.5作远后备使用时，Ksen≥1.2注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。
三段式电流保护的整定及计算
三段式电流保护的整定及计算电流保护是电力系统中非常重要的一项保护措施，它能有效地保护电路设备免受过电流的损害。
其中，三段式电流保护是一种常用的保护方式，它利用三个不同的电流阈值来触发保护动作，以实现不同级别的保护。
本文将介绍三段式电流保护的整定方法及计算过程。
一、三段式电流保护的原理三段式电流保护是基于不同的电流阈值来触发不同的保护动作，以实现多级保护的目的。
一般来说，三段式电流保护包括低灵敏度段、中灵敏度段和高灵敏度段。
低灵敏度段主要用于对电流异常的早期预警，一般设置在额定电流的80%左右。
当电流超过该阈值时，保护装置会发出警告信号，以提醒操作人员注意。
中灵敏度段是三段式电流保护的核心，一般设置在额定电流的120%左右。
当电流超过该阈值时，保护装置会迅速切断电路，以避免设备过载或短路引起的损坏。
高灵敏度段是为了应对更严重的故障情况而设置的，一般设置在额定电流的150%左右。
当电流超过该阈值时，保护装置会立即切断电路，以确保系统的安全运行。
二、三段式电流保护的整定方法三段式电流保护的整定方法一般包括以下几个步骤：1. 确定低灵敏度段的整定值：根据设备的额定电流和保护的要求，一般将低灵敏度段的整定值设置在额定电流的80%左右。
通过实际测量和分析，确定适合的整定值。
2. 确定中灵敏度段的整定值：根据设备的额定电流和保护的要求，一般将中灵敏度段的整定值设置在额定电流的120%左右。
通过实际测量和分析，确定适合的整定值。
3. 确定高灵敏度段的整定值：根据设备的额定电流和保护的要求，一般将高灵敏度段的整定值设置在额定电流的150%左右。
通过实际测量和分析，确定适合的整定值。
三、三段式电流保护的计算过程三段式电流保护的整定计算可以通过以下步骤进行：1. 确定低灵敏度段的整定值：根据设备的额定电流和保护的要求，将低灵敏度段的整定值设置为额定电流乘以0.8。
2. 确定中灵敏度段的整定值：根据设备的额定电流和保护的要求，将中灵敏度段的整定值设置为额定电流乘以1.2。
三段式电流保护的整定及计算
2三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。
K1rel——可靠系数，一般取1.2～1.3。
I1op1——保护动作电流的一次侧数值。
nTA——保护安装处电流互感器的变比。
灵敏系数校验：式中：X1——线路的单位阻抗，一般0.4Ω/KM；Xsmax——系统最大短路阻抗。
要求最小保护范围不得低于15%～20%线路全长，才允许使用。
2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。
所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。
故：式中：KⅡrel——限时速断保护可靠系数，一般取1.1～1.2；△t——时限级差，一般取0.5S；灵敏度校验：规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。
要求作为本线路主保护的后备以及相邻线路或元件的远后备。
动作电流按躲过最大负荷电流整定。
式中：KⅢrel——可靠系数，一般取1.15～1.25；Krel——电流继电器返回系数，一般取0.85～0.95；Kss——电动机自起动系数，一般取1.5～3.0；动作时间按阶梯原则递推。
灵敏度分别按近后备和远后备进行计算。
式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。
即：最小运行方式下，两相相间短路电流。
要求：作近后备使用时，Ksen≥1.3～1.5作远后备使用时，Ksen≥1.2注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。
已知：1）线路AB长20km，线路BC长30km，线路电抗每公里0.4欧姆；2)变电所B、C中变压器连接组别为Y，d11，且在变压器上装设差动保护；3）线路AB的最大传输功率为9.5MW，功率因数0.9，自起动系数取1.3；4）T1变压器归算至被保护线路电压等级的阻抗为28欧；5）系统最大电抗7.9欧，系统最小电抗4.5欧。
三段式电流保护的整定及计算
三段式电流保护的整定及计算一、引言电流保护是电力系统中非常重要的一项保护措施，它能够有效地保护电力设备和电路免受过载和短路等故障的损害。
而三段式电流保护是一种常用的保护方式，通过设置三个不同的整定值，在不同故障情况下分别触发保护动作，提高了保护的精确性和可靠性。
本文将介绍三段式电流保护的整定及计算方法。
二、三段式电流保护的整定方法1. 第一段整定值的确定第一段整定值通常用于检测系统中的过载情况，其整定值应根据所保护设备的额定电流和短时过载能力来确定。
一般情况下，第一段整定值可取设备的额定电流的 1.2倍，以确保设备在短时间内的过载情况下能够正常运行。
2. 第二段整定值的确定第二段整定值主要用于检测系统中的短路故障，其整定值应根据所保护设备的额定电流和短路能力来确定。
一般情况下，第二段整定值可取设备的额定电流的2倍，以确保设备在短路故障发生时能够及时切断电路，保护设备的安全运行。
3. 第三段整定值的确定第三段整定值主要用于检测系统中的严重短路故障，其整定值应根据所保护设备的额定电流和系统的最大短路电流来确定。
一般情况下，第三段整定值可取系统最大短路电流的 1.5倍，以确保设备在严重短路故障发生时能够迅速切断电路，有效地保护电力系统的安全运行。
三、三段式电流保护的计算方法1. 第一段整定值的计算第一段整定值的计算可根据所保护设备的额定电流和短时过载能力来进行。
例如，某设备的额定电流为100A，短时过载能力为150A，那么第一段整定值可取100A×1.2=120A。
2. 第二段整定值的计算第二段整定值的计算可根据所保护设备的额定电流和短路能力来进行。
例如，某设备的额定电流为100A，短路能力为5000A，那么第二段整定值可取100A×2=200A。
3. 第三段整定值的计算第三段整定值的计算可根据所保护设备的额定电流和系统的最大短路电流来进行。
例如，某设备的额定电流为100A，系统的最大短路电流为10000A，那么第三段整定值可取10000A×1.5=15000A。
三段式电流保护的整定及计算汇总
三段式电流保护的整定及计算汇总1.动作时间要求：不同的设备和线路对故障电流的忍受能力不同，需要根据设备和线路的额定电流和动作时间要求来确定保护的整定值。
通常情况下，对于主变压器等重要设备，整定值应该较小，保证尽可能早的切除故障，以保护设备的安全；而对于线路等非重要设备，整定值可以适当大一些，以避免误动。
2.电力系统的特性：不同电力系统的故障电流特性会有所不同，比如短路电流、过电流、过负荷电流等。
需要了解系统的电流特性，以及设备和线路的负荷情况，来确定保护的整定值。
一般来说，针对不同特性的故障电流，可以设置不同的动作时间和动作电流值。
3.考虑联动保护：三段式电流保护通常与其他保护装置，如差动保护、零序保护等联动工作，对于不同的联动保护装置，需要考虑其特性和工作要求，确定整定值。
联锁和联动保护机柜中的整定参数的调整和电流保护的整定密切相关，需要根据实际情况进行调整。
在实际计算中，可以根据上述考虑因素，采用数学模型进行计算。
1.根据设备和线路的额定电流和动作时间要求，可以计算出整定值。
一般可以利用标准公式或者根据经验值进行计算。
2.对于不同的故障类型，可以采用不同的整定值。
比如对于短路电流，可以根据系统复杂程度、线路长度和输电容量等因素进行计算。
3.考虑联动保护时，需要对联动保护设备的整定参数进行计算。
可以从联动保护设备的技术手册中获取相关数据，进行计算和设置。
综上所述，三段式电流保护的整定需要综合考虑设备和线路的特性、动作时间要求、电力系统的特性以及与其他保护装置的联动等因素。
通过合理的整定，可以提高电力系统的稳定性和可靠性，保证设备和线路的安全运行。
三段式电流保护整定的计算方法
三段式电流保护整定的计算方法什么是三段式电流保护？三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段），相互配合构成的一套保护、下面我们就来详细介绍一下三段时电流保护的工作原理和整定计算方法。
一、电流速断保护（第I段）简单网络接线示意图对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护。
为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定。
以上图1所示的网络接线为例，假定每条线路上均装有电流速断保护，对于安装在A母线处的保护1来讲，其起动电流当被保护线路的一次侧电流达到起动电流这个数值时，安装在A 母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在A 母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在B 母线处的保护2就能起动，最后动作于跳断路器2。
后面几段线路的电流速断保护整定原则同上。
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。
但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。
运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。
二、限时电流速断保护（第II段）1、工作原理及整定计算的基本原则由于有选择性的电流速断保护不能保护本线路的全长，因此我们考虑增加一段新的保护，用来切除速断范围以外的故障，保护本线路的全长，同时也能作为电流速断保护的后备保护。
三段式电流保护的整定及计算
2三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。
K1rel——可靠系数，一般取1.2～1.3。
I1op1——保护动作电流的一次侧数值。
nTA——保护安装处电流互感器的变比。
灵敏系数校验：式中：X1——线路的单位阻抗，一般0.4Ω/KM；Xsmax——系统最大短路阻抗。
要求最小保护范围不得低于15%～20%线路全长，才允许使用。
2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。
所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。
故：式中：KⅡrel——限时速断保护可靠系数，一般取1.1～1.2；△t——时限级差，一般取0.5S；灵敏度校验：规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。
要求作为本线路主保护的后备以及相邻线路或元件的远后备。
动作电流按躲过最大负荷电流整定。
式中：KⅢrel——可靠系数，一般取1.15～1.25；Krel——电流继电器返回系数，一般取0.85～0.95；Kss——电动机自起动系数，一般取1.5～3.0；动作时间按阶梯原则递推。
灵敏度分别按近后备和远后备进行计算。
式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。
即：最小运行方式下，两相相间短路电流。
要求：作近后备使用时，Ksen≥1.3～1.5作远后备使用时，Ksen≥1.2注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。
已知：1）线路AB长20km，线路BC长30km，线路电抗每公里0.4欧姆；2)变电所B、C中变压器连接组别为Y，d11，且在变压器上装设差动保护；3）线路AB的最大传输功率为9.5MW，功率因数0.9，自起动系数取1.3；4）T1变压器归算至被保护线路电压等级的阻抗为28欧；5）系统最大电抗7.9欧，系统最小电抗4.5欧。
三段式电流保护整定计算实例
三段式电流保护整定计算实例假设有一条长度为100公里的输电线路，额定电压为110千伏，额定电流为500安培。
我们需要对该线路进行三段式电流保护的整定计算，以便在出现过电流时及时切断故障电路。
首先，我们需要计算出三段式电流保护的三个整定值：最低电流保护的整定电流（I1）、中电流保护的整定电流（I2）和最高电流保护的整定电流（I3）。
1.最低电流保护（I1）的整定电流：根据输电线路的额定电流和距离，我们可以使用下式来计算I1：I1=0.25*Ie*(1+K)其中，Ie为额定电流，K为标尺因数，K通常取值为0.22.中电流保护（I2）的整定电流：根据输电线路的额定电流和距离，我们可以使用下式来计算I2：I2=I1+(Ie-I1)*(1+K)其中，Ie为额定电流，K为标尺因数，K通常取值为0.23.最高电流保护（I3）的整定电流：根据输电线路的额定电流和距离，我们可以使用下式来计算I3：I3=I1+(Ie-I1)*(1+2*K)其中，Ie为额定电流，K为标尺因数，K通常取值为0.2根据上述计算公式，我们可以进行具体的计算：1.计算最低电流保护的整定电流（I1）:I1=0.25*500*(1+0.2)=125安培2.计算中电流保护的整定电流（I2）:I2=125+(500-125)*(1+0.2)=325安培3.计算最高电流保护的整定电流（I3）:I3=125+(500-125)*(1+2*0.2)=525安培根据上述计算结果，我们可以将最低电流保护的整定电流（I1）设置为125安培，中电流保护的整定电流（I2）设置为325安培，最高电流保护的整定电流（I3）设置为525安培。
这样，在发生过电流故障时，三段式电流保护装置将根据整定电流来判断故障是否超过阈值，并做出相应的切除动作。
总结起来，三段式电流保护的整定计算包括计算最低电流保护的整定电流（I1）、中电流保护的整定电流（I2）和最高电流保护的整定电流（I3）。
继电保护知识,三段式电流保护工作原理、整定计算
继电保护知识，三段式电流保护工作原理、整定计算什么是三段式电流保护三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段）相互配合构成的一套保护、下面我们就来详细介绍一下三段时电流保护的工作原理和整定计算方法。
一、电流速断保护（第I段）简单网络接线示意图对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护。
为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定。
以上图1所示的网络接线为例，假定每条线路上均装有电流速断保护，对于安装在A母线处的保护1来讲，其起动电流必须整定得大于d2点处短路时，可能出现的最大短路电流，即在最大运行方式下B母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在A 母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在B 母线处的保护2就能起动，最后动作于跳断路器2。
后面几段线路的电流速断保护整定原则同上。
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。
但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。
运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。
二、限时电流速断保护（第II段）1、工作原理及整定计算的基本原则由于有选择性的电流速断保护不能保护本线路的全长，因此我们考虑增加一段新的保护，用来切除速断范围以外的故障，保护本线路的全长，同时也能作为电流速断保护的后备保护。
由于要求它必须保护本线路的全长，因此它的保护范围必然要延伸到下一条线路中去，这样当下一条线路出口处（如图1中，对于保护1来说，d2点处）发生短路时，它就要起动，在这种情况下，为了保证动作的选择性，就必须使保护的动作带有一定的时限，但又为了使这一时限尽量缩短，我们就考虑使它的保护范围不超过下一条线路速断保护（如图1中的保护2）的保护范围，而动作时限则比下一条线路速断保护高出一个时间阶段，即如图2（a）所示，由于它能以较小的时限快速切除全线路范围以内的故障，所以我们称它为限时电流速断保护。
三段式电流保护的整定及计算
三段式电流保护的整定及计算三段式电流保护是一种常用的电流保护方式，它将电流保护分为三个不同的动作段，以便实现对不同故障类型的可靠保护。
三段式电流保护一般有低速段、中速段和高速段，各段的动作时间及电流整定值不同，下面将详细介绍三段式电流保护的整定及计算方法。
首先是低速段的整定及计算。
低速段主要用于保护无故障绕组和过载，通过设置较长的动作时间可以防止虚警。
低速段的整定主要依据设备的额定电流来确定，一般为额定电流的1.5倍。
动作时间的选择可以根据设备的特性和实际需求进行调整，一般为3-10s。
在计算低速段的电流保护值时，需确定设备的额定电流和对应的系数，然后将系数乘以额定电流即可得到低速段的电流保护值。
接下来是中速段的整定及计算。
中速段主要用于保护设备的短路故障，通过较短的动作时间可以快速切断故障电流，减少故障损失。
中速段的整定一般为设备的额定电流的3倍。
动作时间的选择一般为0.1-1s，根据实际情况进行调整。
在计算中速段的电流保护值时，可根据设备的额定电流乘以相应的系数即可得到中速段的电流保护值。
最后是高速段的整定及计算。
高速段主要用于保护设备的外部故障，例如地故障。
高速段的整定一般为设备的额定电流的10倍。
动作时间的选择一般为0.01-0.1s，根据实际情况进行调整。
在计算高速段的电流保护值时，可根据设备的额定电流乘以相应的系数即可得到高速段的电流保护值。
需要特别注意的是，以上整定和计算方法是根据一般情况进行的推荐，具体的整定值和动作时间还需根据实际设备情况和要求进行调整。
在实际应用中，还需考虑电力系统的可靠性和经济性，合理确定三段式电流保护的整定参数。
总结起来，三段式电流保护的整定及计算方法是根据设备的额定电流和不同段的系数来确定各段的电流保护值，同时根据设备特性和实际需求来选择动作时间。
在实际应用中还需结合电力系统的可靠性和经济性进行综合考虑，合理确定三段式电流保护的整定参数。
三段式电流保护的整定与接线
13+0.4×80
=1.475(KA)
Iact.1= 1.2 ×1.475=1.77(KA)
•灵敏度校验:(略)
二、即时电流速断保护
电流保护的第Ⅱ段
• 1、 要求 •① 任何情况下能保护线路全长，并具 有足够的灵敏性 •② 在满足要求①的前提下，力求动作 时限最小。 因动作带有延时，故称限时电流速断保护。
1
L1
2
L2 C
3
L3 D
2、 A 整定值的计算和灵敏性校验 B
80km 80km 80km 为保证选择性及最小动作时限，首先考虑其保护范围不 超出下一条线路第Ⅰ段的保护范围。即整定值与相邻 分析 线路第Ⅰ段配合。 • 整定原则:躲过下一线路第Ⅰ段整定电流 段电流动作值 =可靠系数 乘 下 • 动作电流：第II II I I K I 一线路的第 I 段动作值 act . 1 rel act . 2
Krel：范围1.1~1.2,常取1.1 , 段动作电流 II I 第 II段动作时间 =下一线路的第I段 t t t 1 2 • 动作时间： 动作时间 加 0.5s (实际就是0.5s) Δ t：范围(0.3—0.6)，常取0.5s，称时间阶梯. • 灵敏性： Ksen≥1.3～1.5,一般≥1.3即可 Ksen=线路末的最小短路电流/第II段动作电流
66.395
= 1.2 ×
13+0.4×240
66.395 109
= = =
1.2 ×
45
= 1.2 ×
77
= 1.2 ×
1.2 × 1.475
= 1.2 × 0.862 = 1.034(KA)
= 1.2 × 0.609 = 0.731(KA)
继电保护教学 三段式电流保护整定计算
继电保护教学三段式电流保护整定计算在电力系统的运行中，继电保护装置起着至关重要的作用，它能够迅速、准确地检测并切除故障，保障电力系统的安全稳定运行。
三段式电流保护作为一种常见的继电保护方式，其整定计算是继电保护教学中的一个重要环节。
一、三段式电流保护的基本原理三段式电流保护通常包括无时限电流速断保护（Ⅰ段）、限时电流速断保护（Ⅱ段）和定时限过电流保护（Ⅲ段）。
无时限电流速断保护的动作电流是按照躲开本线路末端的最大短路电流来整定的。
其优点是动作迅速，能够在最短的时间内切除故障，但它不能保护线路的全长。
限时电流速断保护则是为了弥补无时限电流速断保护不能保护线路全长的不足而设置的。
它的动作电流是按照躲开相邻线路无时限电流速断保护的动作电流来整定的，动作时限比相邻线路的无时限电流速断保护大一个时限级差。
定时限过电流保护的动作电流是按照躲开本线路的最大负荷电流来整定的，其动作时限按照阶梯原则整定，即从电网终端向电源侧逐级增大。
它不仅能够保护本线路的全长，还能够作为相邻线路的后备保护。
二、三段式电流保护的整定计算原则（一）无时限电流速断保护（Ⅰ段）1、动作电流的整定动作电流应躲过被保护线路末端可能出现的最大短路电流，即：＼I_{op1} ＝ K_{rel}I_{kmax}＼其中，＼（I_{op1}＼）为无时限电流速断保护的动作电流；＼（K_{rel}＼）为可靠系数，一般取 12 13；＼（I_{kmax}＼）为被保护线路末端可能出现的最大短路电流。
2、动作时限无时限电流速断保护的动作时限为 0 秒，即瞬时动作。
（二）限时电流速断保护（Ⅱ段）1、动作电流的整定动作电流应躲过相邻线路无时限电流速断保护的动作电流，即：＼I_{op2} ＝ K_{rel}I_{op1}＇＼其中，＼（I_{op2}＼）为限时电流速断保护的动作电流；＼（K_{rel}＼）为可靠系数，一般取 11 12；＼（I_{op1}＇＼）为相邻线路无时限电流速断保护的动作电流。
三段式电流保护整定的计算方法
三段式电流保护整定的计算方法什么是三段式电流保护？三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段），相互配合构成的一套保护、下面我们就来详细介绍一下三段时电流保护的工作原理和整定计算方法。
一、电流速断保护（第I段）简单网络接线示意图对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护。
为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定。
以上图1所示的网络接线为例，假定每条线路上均装有电流速断保护，对于安装在A母线处的保护1来讲，其起动电流当被保护线路的一次侧电流达到起动电流这个数值时，安装在A 母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在A 母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在B 母线处的保护2就能起动，最后动作于跳断路器2。
后面几段线路的电流速断保护整定原则同上。
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。
但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。
运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。
二、限时电流速断保护（第II段）1、工作原理及整定计算的基本原则由于有选择性的电流速断保护不能保护本线路的全长，因此我们考虑增加一段新的保护，用来切除速断范围以外的故障，保护本线路的全长，同时也能作为电流速断保护的后备保护。
2三段式电流保护的整定及计算
2三段式电流保护的整定及计算三段式电流保护是用于电力系统中对过电流进行保护的一种方式。
它主要包括低电流保护、中电流保护和高电流保护三个阶段。
三段式电流保护的整定及计算是非常重要的，下面将详细介绍三段式电流保护的整定及计算过程。
整定三段式电流保护的整定包括三个方面：电流整定、时间整定和信号整定。
1.电流整定：电流整定是根据电路的额定电流以及电流变化的特点来确定保护整定值的过程。
在给定的时间范围内，对于不同电流等级的设备，设定不同的整定值。
2.时间整定：时间整定是确定过流保护在不同故障情况下的触发时间的过程。
根据故障发生的位置和电路的可靠性要求，设定不同的时间值。
一般情况下，短路故障需要立即跳闸，而过载故障可以延迟一段时间后再跳闸。
3.信号整定：信号整定是对过电流保护的判据进行整定的过程。
根据电流的大小和变化趋势来设定不同的判据。
一般情况下，电流超过设定值就会触发保护装置，但如果电流短时间内迅速增加，则需要设定更低的判据。
计算三段式电流保护的计算主要包括电流计算、时间计算和信号计算。
1.电流计算：电流计算是根据电流的大小和变化规律来确定整定值的过程。
根据电路的特点和运行要求，计算出保护装置的整定值。
一般情况下，电流计算可以通过测量设备的额定电流以及电流变换器的变比来进行。
2.时间计算：时间计算是确定过流保护装置的动作时间的过程。
根据故障的类型和电路的可靠性要求，计算出保护装置的动作时间。
一般情况下，时间计算可以通过测量设备的额定时间和电路的可靠性要求来进行。
3.信号计算：信号计算是根据电流的变化趋势来确定保护装置的判据的过程。
根据电流的大小和变化速度来计算出判据的设定值。
一般情况下，信号计算可以通过测量设备的额定电流和电流变化率来进行。
综上所述，三段式电流保护的整定及计算是根据电路的特点和运行要求，通过电流计算、时间计算和信号计算等步骤来确定保护装置的整定值、动作时间和判据设定值的过程。
只有经过合理的整定和计算，才能保证三段式电流保护的可靠性和精确性，提高电力系统的安全运行水平。
