TDC-GP时间数字转换器及其应用
TDC-GP时间数字转换器及其应用仰爱社;归朋飞【摘要】本文简要介绍了TDC-GP时间数字转换器芯片的测量原理和主要特性，详细论述了其在激光测距、超声波测量金属厚度和电阻等测量中的应用。
采用TDC芯片比采用分立元件有更大的规模、更高的工作速度、更高的时间分辨率、更小的测量误差。
可有效地精减电路规模，对于降低硬件成本、提高系统的可靠性、灵活性、适应性，缩短开发周期，具有重大的实际意义。
【期刊名称】《电子制作》【年(卷),期】2014(000)010【总页数】2页(P57-57,56)【关键词】时间数字转换器;时间测量;测距【作者】仰爱社;归朋飞【作者单位】91388部队95分队广东湛江 524022;91388部队95分队广东湛江 524022【正文语种】中文时间是最基本的物理量之一，也是经常需要高精度测量的物理量。
但要在手持式设备中进行高精度时间间隔测量并不是一件容易的事。
比如，在激光测距中，常用的脉冲式激光测距仪是通过测量激光从发射到返回之间的时间间隔来计算距离的，因此时间测量对于该测距仪来说是测量的核心。
由于激光的速度约为3.0×108m/s，所以发射和接收到的激光脉冲之间的时间间隔非常小。
例如要测量1公里的距离，分辨率要求1cm，则时间间隔测量的分辨率需要高达67ps。
要在手持式设备中做到如此高精度测量是非常困难的。
随着半导体技术的进步，高精度时间测量芯片已经问世，TDC-GP系列时间数字转换器（Time-to-Digital Converter）的出现，使得这一难题迎刃而解。
该系列时间数字转换器是德国Acam公司生产的，是以CMOS处理器实现传播时间数字化应用为基础的。
该系列芯片与把模拟电压转换为数字值的模数转换器（A/D）有相类似的功能：把时间间隔直接转化为高精度的数字值。
根据采用的半导体工艺，TDC实际达到的分辨率在30ps～300ps之间。
1.1 测量原理数字延迟时间是反映简单数字逻辑电路(比如反相器)的一个基本特征量，它是指数字信号加到输入端后、输出端正确响应的时间延迟。

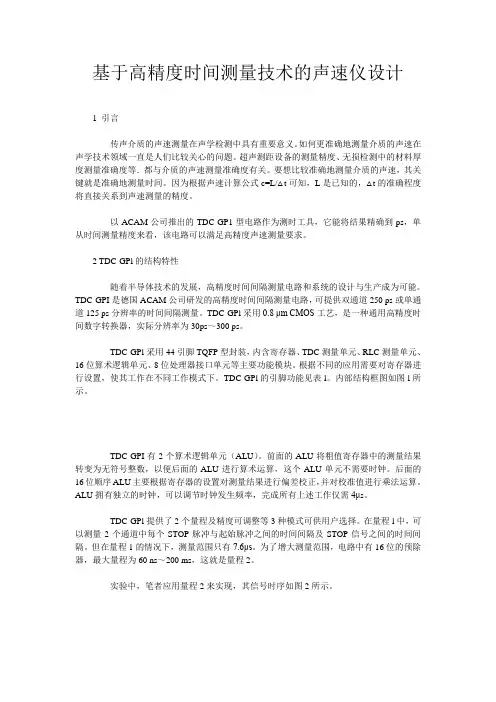

基于高精度时间测量技术的声速仪设计
基于高精度时间测量技术的声速仪设计1 引言传声介质的声速测量在声学检测中具有重要意义。
如何更准确地测量介质的声速在声学技术领域一直是人们比较关心的问题。
超声测距设备的测量精度、无损检测中的材料厚度测量准确度等．都与介质的声速测量准确度有关。
要想比较准确地测量介质的声速，其关键就是准确地测量时间。
因为根据声速计算公式c=L/△t可知，L是已知的，△t的准确程度将直接关系到声速测量的精度。
以ACAM公司推出的TDC-GP1型电路作为测时工具，它能将结果精确到ps，单从时间测量精度来看，该电路可以满足高精度声速测量要求。
2 TDC-GPl的结构特性随着半导体技术的发展，高精度时间间隔测量电路和系统的设计与生产成为可能。
TDC-GPI是德国ACAM公司研发的高精度时间间隔测量电路，可提供双通道250 ps或单通道125 ps分辨率的时间间隔测量。
TDC-GPl采用0.8 μm CMOS工艺，是一种通用高精度时间数字转换器，实际分辨率为30ps～300 ps。
TDC-GPl采用44引脚TQFP型封装，内含寄存器、TDC测量单元、RLC测量单元、16位算术逻辑单元、8位处理器接口单元等主要功能模块。
根据不同的应用需要对寄存器进行设置，使其工作在不同工作模式下。
TDC-GPl的引脚功能见表l。
内部结构框图如图l所示。
TDC-GPI有2个算术逻辑单元（ALU）。
前面的ALU将粗值寄存器中的测量结果转变为无符号整数，以便后面的ALU进行算术运算，这个ALU单元不需要时钟。
后面的16位顺序ALU主要根据寄存器的设置对测量结果进行偏差校正，并对校准值进行乘法运算。
ALU拥有独立的时钟，可以调节时钟发生频率，完成所有上述工作仅需4μs。
TDC-GPl提供了2个量程及精度可调整等3种模式可供用户选择。
在量程l中，可以测量2个通道中每个STOP脉冲与起始脉冲之间的时间间隔及STOP信号之间的时间间隔。
但在量程1的情况下，测量范围只有7.6μs。
5.1 专题---TDC时间转换技术
2.TDC技术应用领域
• 高精度的时间间隔测量要求达到皮秒（ps）水平 • ps是什么概念？ 1秒=10-12秒 如果用激光测距 光速为： 299792.458Km/s=299792458m/s 要达到1cm的精度，需要时间测量精度为： 1÷100÷(299792458) =3.33564×10-11秒 =33.3564皮秒
3.TDC原理
• 1）直接计数法
• 基于直接计数法的测量分辨率和测量精度 由参考时钟信号的频率和频率稳定度决定 • 时钟信号的温度漂移、时间漂移影响 • 时钟频率过高(>10GHz)，会引入很大的时 钟抖动，增大测量误差
3.TDC原理
• 2）游标法
*类似游标卡尺 的工作原理
a）T1和T2是两个周期相差很小的时钟信号：T1>T2 b）启动信号START启动T1的计数 c）停止信号启动T2的计数 d）对T1和T2的计数直到T1和T2边沿重合，则有：
T n
3.TDC原理
• 2）抽头延迟线法 其他类型 的电路
T 3
T n
3.TDC原理
• 2）抽头延迟线法
T 精度和分辨率； 一般触发器的延时时间在纳秒（ns）级
3.TDC原理
• 3）差分延迟链法
1 原理：START信号延迟链： STOP信号延迟链： 2 2 1 ？ 二者需要满足： 设延迟链门电路数量为n，则被测时间间隔为
3.TDC原理
• 2）游标法
测量电路
误差影响：要求T1和T2具有高稳定性与高可靠性； 待测时间较长时，精度难以保证； 扩展：增加测量范围的同时提高精度 多层次测量法，多维延时矩阵法，循环游标延迟链法等
3.TDC原理
• 2）抽头延迟线法
德国ACAM公司产品
脉冲数
2 x 4, 1 x 8 1x4
1x4 1x3
1x4 1x3
封装图
TQFP 44 Package 1.2 mm
12 mm 10 mm
Original Size
12 mm 10 mm
0.8 mm 0.35 mm
7
1.3 TDC-GP2
总述
特性
TDC—GP2是acam通用TDC的新一代产品。更高的分辨 率和更小的封装，使得它尤其适合于对成本比较敏感 的应用。GP2还具有脉冲产生器，STOP使能，温度测 量和时钟控制等特殊功能块，完全适合于超声波流量 测量和热量测量。
4. PICOTURN-涡轮增压器转速测试仪
4.1 PICOTURN-第一代产品 4.2 PICOTURN-第二代产品
5. 联系方式
页码 4
4 6 8 10 12 14
16
16 18 20 22 24 25 26 27
28
28 30 32 33
34
34 36
38
1.1 时间数字转换器 (TDCs)
越来越多的领域以高精度的时间测量为基础。这些领 域所要求的飞行时间测量分辨率通常小于1ns，在很 多领域甚至只有几个皮秒。时间测量遍及工业，汽 车，医学和科研领域。这些客户要求具有高精度，小 体积，低成本和商业化等综合因素的经济型解决方 案。
acam公司的时间数字转换器（缩写是TDC）为这些系 统提供了理想的平台。全数字化的集成电路以时间延 迟为基础，用标准CMOS工艺来制造。对温度和电压 变化的补偿方法，保证了测量结果的高稳定性和可靠 性。与模拟测量方法相比，数字化TDC的主要优势就 在于高测量频率，优秀的测量分辨率和低功耗.
2. PICOSTRAIN-革新应变电阻测量尖端

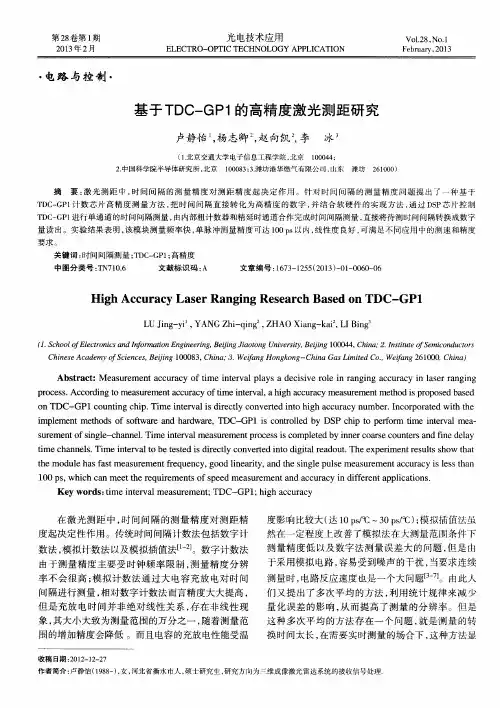

基于TDC—GPl的高精度激光测距研究
