数字信号处理的基本概念

数字信号处理的基本概念

数字信号处理的基本概念数字信号处理(Digital Signal Processing,简称DSP)是指利用数学算法和数字计算机技术对信号进行采样、量化、编码、滤波、谐波分析、频率域处理等过程,以实现信号的提取、分析、变换和重构的一门学科。

在现代通信、音频处理、图像处理、雷达、医学影像、人工智能等领域,数字信号处理起到了重要作用。

本文将介绍数字信号处理的基本概念,包括信号和系统、采样和量化、傅里叶变换等内容。

一、信号和系统信号是描述信息变化或传输的物理量,例如声音、图像等。

系统是指对输入信号进行处理、变换或传输的装置或方法。

在数字信号处理中,信号被表示为离散的序列,系统被表示为差分方程或差分方程组。

二、采样和量化采样是指将连续时间域的信号转换为离散时间域的信号。

采样定理(Nyquist准则)规定,为了保持信号的完整性,在进行采样时,采样频率至少应为信号最高频率的2倍。

量化是指将连续幅度范围内的信号转换为离散的幅度级别。

常用的量化方法有线性量化和非线性量化。

量化级别的选择会影响信号的精度和动态范围。

三、傅里叶变换傅里叶变换是一种信号在频域分析的重要工具。

它将信号从时域转换到频域,可以用于分析信号的频谱特性。

傅里叶变换包括连续傅里叶变换(CTFT)和离散傅里叶变换(DFT)。

DFT是DSP中最常用的变换,它将离散时间域的信号转换为离散频域的信号。

快速傅里叶变换(FFT)是DFT的一种高效算法,常用于实时处理以及频谱分析。

四、滤波滤波是指通过系统对信号进行处理,提取感兴趣的频率成分或去除噪声。

滤波器分为时域滤波和频域滤波器。

常见的时域滤波器有均值滤波器、中值滤波器、高通滤波器和低通滤波器。

频域滤波器主要利用傅里叶变换进行滤波,例如带通滤波器、带阻滤波器等。

五、数字滤波器的设计数字滤波器的设计是DSP领域的重要内容。

常见的设计方法有有限脉冲响应(FIR)滤波器和无限脉冲响应(IIR)滤波器。

FIR滤波器通过调整滤波器的系数来实现滤波功能。

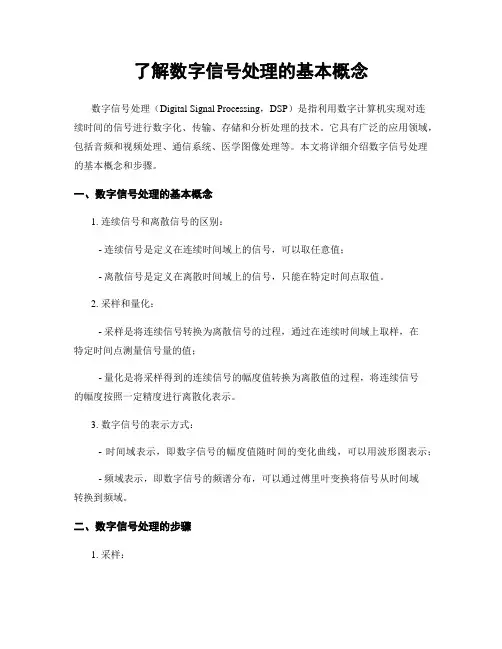

了解数字信号处理的基本概念

了解数字信号处理的基本概念

了解数字信号处理的基本概念数字信号处理(Digital Signal Processing,DSP)是指利用数字计算机实现对连续时间的信号进行数字化、传输、存储和分析处理的技术。

它具有广泛的应用领域,包括音频和视频处理、通信系统、医学图像处理等。

本文将详细介绍数字信号处理的基本概念和步骤。

一、数字信号处理的基本概念1. 连续信号和离散信号的区别:- 连续信号是定义在连续时间域上的信号,可以取任意值;- 离散信号是定义在离散时间域上的信号,只能在特定时间点取值。

2. 采样和量化:- 采样是将连续信号转换为离散信号的过程,通过在连续时间域上取样,在特定时间点测量信号量的值;- 量化是将采样得到的连续信号的幅度值转换为离散值的过程,将连续信号的幅度按照一定精度进行离散化表示。

3. 数字信号的表示方式:- 时间域表示,即数字信号的幅度值随时间的变化曲线,可以用波形图表示;- 频域表示,即数字信号的频谱分布,可以通过傅里叶变换将信号从时间域转换到频域。

二、数字信号处理的步骤1. 采样:采样是将连续信号转换为离散信号的过程,采样定理指出,为了能够完全恢复原始信号,采样频率必须大于信号带宽的两倍。

2. 量化:量化是将采样得到的连续信号的幅度值转换为离散值的过程,量化级别的选择会影响信号的精度,常用的量化方式有线性量化和非线性量化。

3. 编码:编码是指将量化得到的离散信号表示为二进制码的过程,常用的编码方式有自然二进制编码、格雷码等。

4. 数字信号处理算法:数字信号处理算法包括滤波、谱分析、频域变换等,其中滤波是常见的数字信号处理操作,用于去除噪声、滤除不需要的频率分量等。

5. 数字信号的重构:通过逆过程实现对数字信号的重构,包括数字信号恢复成模拟信号的过程,即数字-模拟转换(DAC),以及将数字信号转换为模拟信号的过程,即模拟-数字转换(ADC)。

6. 数字信号处理器(DSP):DSP是一种专用的数字信号处理芯片或系统,具有高速、高效的运算能力和丰富的接口,可广泛应用于音频、视频、通信等领域。

数字信号处理 名词解释-概述说明以及解释

数字信号处理 名词解释-概述说明以及解释

数字信号处理名词解释-概述说明以及解释1.引言1.1 概述数字信号处理(Digital Signal Processing,简称DSP)是一种广泛应用于信号处理领域的技术,它利用数字化的方式对连续时间信号进行处理和分析。

数字信号处理可以实现信号的滤波、频谱分析、模拟与数字信号的转换、信息编码解码等功能,是现代通信、音视频处理、生物医学领域等各个领域中不可或缺的技术手段。

通过数字信号处理技术,我们可以更加精确和高效地处理各种类型的信号,包括声音、图像、视频等。

数字信号处理可以使信号的处理过程更加稳定可靠,同时也可以方便地与计算机等数字系统进行集成,实现更多复杂功能。

在本篇文章中,我们将深入探讨数字信号处理的定义、应用领域以及基本原理,以期让读者对这一重要领域有更加全面的认识和理解。

1.2 文章结构本文将分为三个主要部分,分别是引言、正文和结论。

在引言部分,我们将对数字信号处理进行简要的概述,并介绍文章的结构和目的。

正文部分将详细讨论数字信号处理的定义、应用领域和基本原理。

最后,在结论部分,我们将总结数字信号处理的重要性,探讨未来数字信号处理的发展趋势,并做出最终的结论。

通过这样的结构安排,读者能够清晰地了解数字信号处理的基本概念、应用以及未来发展方向。

1.3 目的:本文旨在介绍数字信号处理的概念、应用领域和基本原理,旨在帮助读者更深入了解数字信号处理的重要性和作用。

通过对数字信号处理的定义和应用领域的介绍,读者可以了解数字信号处理在各个领域中的广泛应用和重要性。

同时,通过对数字信号处理的基本原理的讲解,读者可以更好地理解数字信号处理的工作原理和技术特点。

通过本文的阐述,希望读者能够全面了解数字信号处理的基本概念和工作原理,进而认识到数字信号处理在现代科学技术中的重要性和必要性。

同时,本文也将展望未来数字信号处理的发展趋势,希望能够启发读者对数字信号处理领域的进一步研究和探索。

最终,通过本文的阐述,读者可以更加深入地理解数字信号处理这一重要的科学技术领域。

数字信号处理知识点汇总

数字信号处理知识点汇总

数字信号处理知识点汇总数字信号处理是一门涉及多个领域的重要学科,在通信、音频处理、图像处理、控制系统等众多领域都有着广泛的应用。

接下来,让我们一同深入了解数字信号处理的主要知识点。

一、数字信号的基本概念数字信号是在时间和幅度上都离散的信号。

与模拟信号相比,数字信号具有更强的抗干扰能力和便于处理、存储等优点。

在数字信号中,我们需要了解采样定理。

采样定理指出,为了能够从采样后的信号中完全恢复原始的连续信号,采样频率必须至少是原始信号最高频率的两倍。

这是保证数字信号处理准确性的关键原则。

二、离散时间信号与系统离散时间信号可以通过序列来表示,常见的有单位脉冲序列、单位阶跃序列等。

离散时间系统则是对输入的离散时间信号进行运算和处理,产生输出信号。

系统的特性可以通过线性、时不变性、因果性和稳定性等方面来描述。

线性系统满足叠加原理,即多个输入的线性组合产生的输出等于各个输入单独作用产生的输出的线性组合。

时不变系统的特性不随时间变化,输入的时移会导致输出的相同时移。

因果系统的输出只取决于当前和过去的输入,而稳定系统对于有界的输入会产生有界的输出。

三、Z 变换Z 变换是分析离散时间系统的重要工具。

它将离散时间信号从时域转换到复频域。

通过 Z 变换,可以方便地求解系统的差分方程,分析系统的频率特性和稳定性。

Z 变换的收敛域决定了其特性和应用范围。

逆 Z 变换则可以将复频域的函数转换回时域信号。

四、离散傅里叶变换(DFT)DFT 是数字信号处理中的核心算法之一。

它将有限长的离散时间信号转换到频域。

DFT 的快速算法——快速傅里叶变换(FFT)大大提高了计算效率,使得在实际应用中能够快速处理大量的数据。

通过 DFT,可以对信号进行频谱分析,了解信号的频率成分和能量分布。

五、数字滤波器数字滤波器用于对数字信号进行滤波处理,分为有限冲激响应(FIR)滤波器和无限冲激响应(IIR)滤波器。

FIR 滤波器具有线性相位特性,稳定性好,但设计相对复杂。

数字信号处理综述

数字信号处理综述

数字信号处理综述数字信号处理(Digital Signal Processing,DSP)是指对数字信号进行采样、量化和运算等处理的技术领域。

它在现代通信、图像、音频、视频等领域中起着重要的作用。

本文将对数字信号处理的基本原理、应用领域和未来发展进行综述。

一、数字信号处理的基本原理数字信号处理基于离散时间信号,通过数学运算对信号进行处理。

其基本原理包括采样、量化和离散化等步骤。

1. 采样:将连续时间信号转换为离散时间信号,通过对连续时间信号进行等间隔采样,得到一系列的采样值。

2. 量化:将连续幅度信号转换为离散幅度信号。

量化是对连续幅度信号进行近似处理,将其离散化为一系列的离散值。

3. 离散化:将连续时间信号的采样值和离散幅度信号的量化值进行结合,形成离散时间、离散幅度的数字信号。

通过采样、量化和离散化等步骤,数字信号处理能够对原始信号进行数字化表示和处理。

二、数字信号处理的应用领域数字信号处理广泛应用于各个领域,其中包括但不限于以下几个方面。

1. 通信领域:数字信号处理在通信中起着重要作用。

它能够提高信号的抗干扰性能、降低信号传输误码率,并且能够实现信号压缩和编解码等功能。

2. 音频与视频处理:数字信号处理在音频与视频处理中具有重要应用。

它可以实现音频的降噪、音频编码和解码、语音识别等功能。

在视频处理中,数字信号处理可以实现视频压缩、图像增强和视频流分析等功能。

3. 生物医学工程:数字信号处理在生物医学工程中的应用越来越广泛。

它可以实现医学图像的增强和分析、生物信号的滤波和特征提取等功能,为医学诊断和治疗提供支持。

4. 雷达与成像技术:数字信号处理在雷达与成像技术中有重要的应用。

通过数字信号处理,可以实现雷达信号的滤波和目标检测、图像的恢复和重建等功能。

5. 控制系统:数字信号处理在控制系统中起着重要作用。

它可以实现控制信号的滤波、系统的辨识和控制算法的优化等功能。

三、数字信号处理的未来发展随着科技的进步和应用需求的不断增加,数字信号处理在未来有着广阔的发展空间。

数字信号处理及其在音频处理中的应用

数字信号处理及其在音频处理中的应用

数字信号处理及其在音频处理中的应用数字信号处理(Digital Signal Processing,DSP)是指将信号采样、量化、数字化后,通过数字电路进行处理、运算、变换等一系列操作,最终获得所需信号的技术。

该技术的应用领域广泛,包括通信、音频、医疗等。

本文将重点介绍数字信号处理在音频处理中的应用。

一、数字信号处理的基本概念1. 采样与量化采样是指将连续的信号在时间上离散化,即在一定的时间间隔内取样。

通常使用模拟-数字转换器(ADC)进行采样操作。

量化是指将模拟信号的幅度转换成离散的数值。

通常使用模数转换器(DAC)将数字信号转换回模拟信号输出。

2.数字滤波数字滤波是指通过数字信号处理器对数字信号进行滤波处理。

数字滤波器的组成部分包括滤波器传递函数、滤波器系统响应和滤波器误差。

数字滤波器按照滤波器类型可分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

3.数字变换数字变换是指将信号从时域转换到另一个域,如频域或复数域。

典型的数字变换包括快速傅里叶变换(FFT)、离散余弦变换(DCT)和小波分析等。

二、数字信号处理在音频处理中的应用1.数字均衡器数字均衡器是数字信号处理常用的一种滤波器,其作用是调整频率响应以改善音质。

数字均衡器具有可调节的等化器频率和增益,可以调整音频输出频谱以改变声音的音质和性格。

2.降噪由于麦克风和扬声器等音频设备的限制,音频信号中常含有噪声。

降噪技术可以减少音频信号中噪声的干扰。

数字信号处理器主要通过对峰值检测和自适应滤波等算法来减少噪声。

3.压缩与限幅数字信号处理器还可以通过多种处理算法对音频信号进行压缩和限幅。

压缩过程可以对音频信号进行动态范围压缩,使声音更加平稳。

而限幅则可以限制噪声波峰的大小,保护音频设备的硬件。

4.混响混响是指向音频信号添加模拟空间的处理方法。

通过数字信号处理,可以模拟各种不同的混响效果,使音频信号更加逼真,听起来更加自然。

5.声音识别数字信号处理还可以应用于声音识别,如语音识别、语音合成、语音控制等。

数字信号处理

数字信号处理

数字信号处理数字信号处理(Digital Signal Processing)数字信号处理是指将连续时间的信号转换为离散时间信号,并对这些离散时间信号进行处理和分析的过程。

随着计算机技术的飞速发展,数字信号处理在各个领域得到了广泛应用,如通信、医学影像、声音处理等。

本文将介绍数字信号处理的基本概念和原理,以及其在不同领域的应用。

一、数字信号处理的基本概念数字信号处理是建立在模拟信号处理基础之上的一种新型信号处理技术。

在数字信号处理中,信号是用数字形式来表示和处理的,因此需要进行模数转换和数模转换。

数字信号处理的基本原理包括采样、量化和编码这三个步骤。

1. 采样:采样是将连续时间信号在时间上进行离散化的过程,通过一定的时间间隔对信号进行取样。

采样的频率称为采样频率,一般以赫兹(Hz)为单位表示。

采样频率越高,采样率越高,可以更准确地表示原始信号。

2. 量化:量化是指将连续的幅度值转换为离散的数字值的过程。

在量化过程中,需要确定一个量化间隔,将信号分成若干个离散的级别。

量化的级别越多,表示信号的精度越高。

3. 编码:编码是将量化后的数字信号转换为二进制形式的过程。

在数字信号处理中,常用的编码方式有PCM(脉冲编码调制)和DPCM (差分脉冲编码调制)等。

二、数字信号处理的应用1. 通信领域:数字信号处理在通信领域中具有重要的应用价值。

在数字通信系统中,信号需要经过调制、解调、滤波等处理,数字信号处理技术可以提高信号传输的质量和稳定性。

2. 医学影像:医学影像是数字信号处理的典型应用之一。

医学影像技术如CT、MRI等需要对采集到的信号进行处理和重建,以获取患者的影像信息,帮助医生进行诊断和治疗。

3. 声音处理:数字信号处理在音频处理和语音识别领域也有广泛的应用。

通过数字滤波、噪声消除、语音识别等技术,可以对声音信号进行有效处理和分析。

总结:数字信号处理作为一种新兴的信号处理技术,已经深入到各个领域中,并取得了显著的进展。

数字信号处理 pdf (3)

数字信号处理 pdf (3)

数字信号处理 PDF1. 引言数字信号处理是处理和分析数字信号的技术与方法的总称。

随着计算机和电子技术的发展,数字信号处理在多个领域中得到广泛应用,如通信、音频、图像等领域。

为了更好地理解和掌握数字信号处理的基本概念和技术,本文将介绍数字信号处理的基本原理,并提供一份数字信号处理的PDF文档供读者参考学习。

2. 数字信号处理的基本概念数字信号处理是用数值计算方法对信号进行处理和分析的过程。

它包括信号采集、离散化、数字滤波、频谱分析、数据压缩等技术和方法。

数字信号处理的基本概念主要有以下几点:•采样:将连续信号转换为离散信号的过程。

采样频率决定了信号的频带宽度,低于采样定理要求的采样频率可能导致采样信号中出现混叠现象。

•量化:将连续信号的幅度离散化为有限个数值的过程。

量化级数越大,表示幅度的精度越高,但也会增加数据存储和处理的复杂性。

•离散化:将连续信号的时间离散化为一系列离散时间点的过程。

离散信号的时间间隔决定了信号的频率分辨率。

•数字滤波:利用数字滤波器对离散信号进行滤波处理,包括滤波器设计、滤波器特性分析等。

常见的数字滤波器有低通滤波器、高通滤波器、带通滤波器等。

•频谱分析:对信号进行频域分析,得到信号的频谱特性,如功率谱密度、相位谱、幅度谱等。

频谱分析通常采用傅里叶变换或者快速傅里叶变换等算法。

•数据压缩:利用压缩算法对信号进行压缩,减少数据存储和传输的需求。

常用的压缩算法有无损压缩算法和有损压缩算法。

3. 数字信号处理的应用领域数字信号处理在多个领域中得到广泛应用,例如:•通信领域:数字信号处理在通信系统中起到重要的作用,如信号调制、误码控制、信道编码等。

•音频处理:数字信号处理在音频处理中应用广泛,如音频编解码、音频增强、音频合成等。

•图像处理:数字信号处理在图像处理中有很多应用,如图像压缩、图像增强、图像识别等。

•生物医学:数字信号处理在生物医学领域中有着重要的应用,如生理信号处理、医学图像处理等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

六. 讲授内容与参考书 经典的: 经典的: 1. A.V.Oppenheim ,“Digital Signal Processing” , 1975. 中译本有多种 2. W.D.al Processing” , 1975. 中译本 常迥译 1979. 3. 黄顺吉等, 数字信号处理及其应用 , 国防 工业出版社, 1982 4. 邹理和, 吴北熊等,, 数字信号处理, 上、下 册, 国防工业出版社, 1985. 5.何振亚 , 数字信号处理的理论与应用 , 上、下册, 人民邮电出版社, 1985.
二. 数字信号处理的学科概貌(研究内容)
1. 信号的采集 实现信号的数字化,包括取样、量化。 2. 信号的分析 信号描述与运算,各种变换,时、频域分析。 3. 系统分析 线性系统与非~,时变系统与非~,线性时(移)不 变系统,因果系统与非~,线性时(移)不变因果系 线性时( 线性时 统。 4. 快速算法 FFT, WFT,,快速卷积、相关算法。 5. 数字滤波技术 (1) IIR数字滤波器的分析与设计; (2) FIR数字滤波器的分析与设计。
6. 信号的频谱分析与估值 确定信号:谱分析;随机信号:相关计算、 谱估计。 7. 特殊算法 反卷积,信号重构。 8. 数字信号处理的实现 (1) 在通用微机上,用软件实现; (2) 用单片机实现; (3) 专用数字信号处理芯片DSP。
三. 数字信号处理系统的基本组成 1. 框图
xa (t ) 前置预滤波器 y(n) y(t) A/D变换器
研究生用: 研究生用: 6.胡广书, 数字信号处理--理论 算法与实现 清华大学出版社,1997. 7. 张贸达 , 现代信号处理, 清华大学 1996. 8.王宏禹,随机数字信号处理,国防工业出版 社,1994. 9.程乾生,信号数字处理的数学原理,石油工 业出版社(第2版),1993.
较新的: 较新的: 10.吴镇扬,数字信号的原理与实现,东 南大 学,1997. 11.赵尔沅等,数字信号处理实用教程,人民邮 电,1999. 12.姚天任等,现代数字信号处理,华中理工, 1999. 13.丁玉美等,数字信号处理,西安电子科大, (第2版),2001. 14.A.V.奥本海姆,R.W.谢弗著,黄建国等译, 离散时间信号处理,科学出版社,2000.
五. 本课程的特点 1. 数学工具多
微积分,概率统计,随机过程,高等代数, 数值分析,积分变换,复变函数等。 2. 要求基础强 网络理论、信号与系统是本课程的理论基础。 3. 与其它学科密切相连 与最优控制、通信理论、故障诊断、计算机、 微电子技术不可分,又是人工智能、模式识别、 神经网络等新兴学科的理论基础之一。
x(n)
数字信号处理器
y a (t )
D/A变换器
模拟滤波器
2. 各单元的作用 前置预滤波器: 滤除高于某一频率的信号,防混迭。 A/D变换器: 完成抽样和量化,实现数字化。如下图 所示:
xa (t )
x(n)
7 5 3 T 2T 4 4 n
t
0
1 2 3 4 -3
-1
数字信号处理器: x(n) ⇒ y (n)
绪论
一. 数字信号处理的基本概念
1.信号 2.信号分类 3.模拟信号 4. 数字信号 5. 二者关系 6. 数字信号处理
DSP(Digital Signal Processing)是近几十年发展起来的一 门新兴学科。 DSP是利用计算机或专用设备,以数值计算的方法对信 号进行采集、变换、综合、估值、识别等加工处理,借以达 到提取信息和便于应用的目的的一门学科。 1、信号 信号是传输信息的函数,是信息的物理表现形式;而信 息是信号的具体内容,通俗地讲,信息就是有用的消息。 信息是一个十分抽象而又复杂的概念,它包含在消息之 中,是通信系统中传送的对象,是客观世界的第三要素;其 特点是无形的,可共享的,无限的,可度量的。 消息不等于信息,同一消息可含有不同的信息量。 2、信号的分类 依载体:电信号、磁信号、声信号、光信号、热信号、 机械信号。 依变量个数:一维、二维、多维(矢量)信号。
英文原版: 英文原版:
15. S.J.Orfanidis, Introduction to signal processing, Copyright 1996 by Prentice Hell Comp. 16. S.K.Mitra,Digital signal processing –a computerbased approach,second edition,Copyright 2001 by McGraw-Hill Comp.
5. 时分复用
多 输 路 入 开 开 ... 关 数字信号处理器 关 路 多
输 出 ...
6. 可获得高性能指标 如频谱分析:模拟方法10Hz; 数字方法10-3Hz. 7. 便于二维与多维处理 用存储一祯或数祯图象信号,实现二、多维 处理。 8. 速度不够高,工作频率也不够高 几十MHz以下。
y(n)
0
1 2 3 4
n
D/A变换器:
y(t)
模拟滤波器:
ya(t)
0
四. 数字信号处理的特点 1. 精度高 模拟系统:由元器件确定(10-3);数字系 统:由字长确定。 2. 灵活性高 数字系统的性能主要由乘法器的系数决定。 3. 可靠性高 只有“0”和“1”两个电平,受温度噪声影 响小。 4. 容易集成 规范性高,电路参数要求不高。
依周期性:周期信号x(t)=x(t+kT); 非周期信号。 依是否为确定函数:确定信号;随机信号。 依能量或功率是否有限:能量信号;功率信号。 无论是用模拟方法还是用数字方法,都是将所研究的信号先 变成电信号,即所谓模拟信号。因此,可把信号分为模拟信号和 数字信号两类。 3.模拟信号 用电压或电流去模拟其他物理量,如声音、温度、压力、 图象等所得到的信号。 4.数字信号 在时间上和幅度上都是离散的信号。它可由模拟信号经离 散和量化得到,亦可客观存在。本质上,它只是一系列的“数” 。 5.两者关系 模拟经A/D变换得数字;数字经D/A变换得模拟。 6.数字信号处理 通俗地讲,处理就是加工,因数字信号常表示成序列,加 工实际上就是相加、相乘和位移。
