医用超声雾化器的常见故障及维修
关于雾化器电路板以及整机维修总结
超声雾化器电路模块和整机维修要点主要问题点：1．通电不工作：检查接插口是否插接到位，接口铜箔是否有断裂；使用万用表短路档（二极管测试档位，有声音的档位），检查MOS管（Q5）的引脚是否有短路（将黑表笔放置到MOS管的最大面的端脚上，红表笔测试另外两个脚上，观察万用表是否有声音发出，有声音表示有短路），7550(U2)的引脚是否有短路（测试方法同上），电感L3是否有断路异常（使用万用表的两个表笔点电感的两脚上，无声音表示断路，需更换）。
检查元件是否焊接反向。
维修方法：使用电烙铁进行电子元件过焊加锡MOS管，7550加锡处理，IC加锡。
更换短路处的电子元件。
2．通电不雾化：检查电子元件L3，电容C6，C7，接口是否有铜箔断裂，IC是否有锡点短路，使用万用表短路档位测试MOS管是否有短路。
检查电阻R3，R5电阻值是否烧坏（使用万用表短路档位，有声音表示正常）。
维修方法:更换MOS管，电阻3．风扇不工作：检查接口是否有虚焊，接口是焊接反向，铜箔断裂，检查电阻R19是否虚焊，D12是否焊接反向，电阻R10，R18，Q4是否虚焊，MOS管不良也会造成风扇工作不良。
维修方法:IC，电阻，二极管加锡处理。
电阻更换。
4．LED不亮：检查R15,R16，R17, Q1，Q2，Q3,灯珠焊接不良。
IC焊接不良。
维修方法:IC，电阻，二极管加锡处理。
5．无水断电不良：检查电阻R3，R4，R5，R6，R7，R8，R9，C8，C9，D3，MOS 管焊接不良，电阻烧坏，电阻R3，R5，D3重点加锡。
维修方法:IC，电阻，二极管加锡处理，MOS管是否异常。
整机：1、开机不通电：检查接口是否插错，接口是否插接到位。
从新插拔接口，检查导线是否脱落。
PCBA插拔过的过程中造成铜箔断裂。
维修方法：接口加锡处理。
2、LED、开机功能是否反向和其中某个功能失效：检查按键是否卡死，导线是否断落。
按键板是否装反，导线是否焊接错误。
维修方法：更换按键板3、无水报警不工作：检查雾化片是否有异常，断裂，将雾化片螺丝适当松动，雾化片接口处水是否完全去除。
医用压缩式雾化器常见故障及维修方法
医用压缩式雾化器常见故障及维修方法
医用压缩式雾化器常见故障及维修方法如下：
1. 通电不工作：
供电问题：检查电源是否正常，使用电表测试电源是否有电输出，以判断是否是电源问题。
如果是电源问题，需要更换电源或电源线。
机械故障：检查机械部件是否出现故障，如压缩雾化机的电机或者风扇是否损坏。
如果是机械故障，需要拆开机器检查并更换相应的部件。
器械损坏：检查器械本身是否损坏，如压缩雾化机的雾化喷嘴、过滤器和水杯等部件。
如果是器械损坏，需要更换相应的部件。
2. 不出雾：
电源故障：检查电池电量或电源线是否松动，如有需要，更换电池或插紧电源线。
雾化芯故障：检查雾化芯是否损坏或被沾污。
如果是雾化芯故障，可以购买新的雾化芯进行更换。
在更换雾化芯时，需要注意不同型号的雾化器使用的雾化芯可能有所不同。
液体不足或积液：检查液体是否充足，如果液体不足或者有积液，可以添加适量的液体或者清理积液，使液体保持在合适的水平。
管路阻塞：检查管路是否阻塞，可以使用专业的清洗液清洗管路，或者使用酒精或者洗碗精清洗。
如以上方法不能解决问题，建议联系维修专业人员或制造商寻求帮助。
请注意，在操作过程中需谨慎小心，按照说明书的指导进行操作，避免造成进一步的损坏。

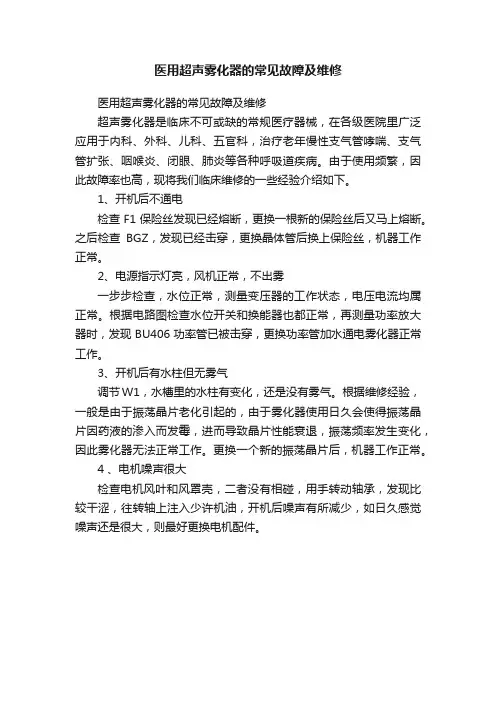

医用超声雾化器的常见故障及维修
医用超声雾化器的常见故障及维修
医用超声雾化器的常见故障及维修
超声雾化器是临床不可或缺的常规医疗器械，在各级医院里广泛应用于内科、外科、儿科、五官科，治疗老年慢性支气管哮喘、支气管扩张、咽喉炎、闭眼、肺炎等各种呼吸道疾病。
由于使用频繁，因此故障率也高，现将我们临床维修的一些经验介绍如下。
1、开机后不通电
检查F1保险丝发现已经熔断，更换一根新的保险丝后又马上熔断。
之后检查BGZ，发现已经击穿，更换晶体管后换上保险丝，机器工作正常。
2、电源指示灯亮，风机正常，不出雾
一步步检查，水位正常，测量变压器的工作状态，电压电流均属正常。
根据电路图检查水位开关和换能器也都正常，再测量功率放大器时，发现BU406功率管已被击穿，更换功率管加水通电雾化器正常工作。
3、开机后有水柱但无雾气
调节W1，水槽里的水柱有变化，还是没有雾气。
根据维修经验，一般是由于振荡晶片老化引起的，由于雾化器使用日久会使得振荡晶片因药液的渗入而发霉，进而导致晶片性能衰退，振荡频率发生变化，因此雾化器无法正常工作。
更换一个新的振荡晶片后，机器工作正常。
4 、电机噪声很大
检查电机风叶和风罩壳，二者没有相碰，用手转动轴承，发现比较干涩，往转轴上注入少许机油，开机后噪声有所减少，如日久感觉噪声还是很大，则最好更换电机配件。
超声雾化器维修报告
超声雾化器维修报告设备名称：超声雾化器设备故障现象：1、雾化器无雾化作用即不产雾并且电源指示灯不亮;2、雾化器雾量小。
故障现象1原因分析：（1）电源线断路。
（2）内部保险丝坏。
（3）开关坏。
（4）电路板坏。
（5）雾化片坏。
设备维修步骤：第一步，取掉电源线，调节万能表为欧姆档，对接电源线两头，万能表响，互换线头，万能表响，可判断电源线正常。
第二步，拆开雾化器，发现其中有三个保险丝，依次用万能表欧姆档测定，保险丝都没有任何问题。
第三步，剥开开关线头皮，同时拨动开关为开状态，依次用万能表欧姆档测量进线中火线与零线连接性是否良好，万能表不响。
重复测量几次，万能表仍不响，初步判定开关已坏。
更换开关，同时正确连接好开关四个接点，再次用万能表测定开关为良好。
接通电源，发现此时雾化器上电源指示灯亮，并且与雾化器电源板连接的小风扇可以正常工作，故可以基本排除电源板无法供电问题。
第四步，测定雾化片罩，同时开启雾化器，用万能表交流电压档测量雾化片两端电压值为4.1V，属于正常值，可判断雾化片坏，更换雾化片，雾化器可以正常工作。
结论：造成电源指示灯不亮的原因是开关坏，没有接入电源。
同时，此机的雾化片也坏，只有在更换开关和雾化片条件下雾化器才正常工作。
故障现象2原因分析：（1）风扇风量不够。
（2）雾化器本身雾化量小。
（3）雾化器的风口与雾化口连接罩漏气。
设备维修步骤：第一步，初步检雾化器风口与雾化口连接罩良好，不存在泄漏情况。
第二步，放适量纯水于雾化口，开户雾化器，观察雾化量，可明显感觉雾化量正常。
第三步，拆开雾化器，同时连接电源，可观察电风扇可以正常工作，但电风扇四周的密封性不够，导致风可从其他方向扩散，进入风口量较小，用玻璃胶封口，待玻璃胶干后重起，此时雾化量正常。
设备维修结论：电风扇出风口漏气，导致气体向其他方向扩散，风口没有足够的气量，密封其他方向出气口就可。
超声雾化器使用与维护
第十六节超声雾化器使用与维护超声波雾化器是应用超声波声能，将药液变成细微的气雾，由呼吸道吸入，达到治疗目的，其特点是雾量大小可能调节，雾滴小而均匀（直径在5μm 以下），药液随着深而慢的吸气被吸入终末支气管及肺泡。
又因雾化器电子部分能产热，对雾化液有加温作用，使病人吸入温暖、舒适的气雾。
一、超声波雾化器原理目前，市面上超声波雾化器品种繁多，尽管在外形上不同，内部电路上有差异，但基本电路原理与整机结构组成却无本质区别。
超声波雾化器它是通过换能器（压电晶片，简称晶片）耦合产生高频振荡，并由晶片产生超声波1.7MHz。
在振荡电路中大部分采用单管式输出，有的采用双管式输出，超声波以水为介质，通过水槽底下的谐振发射窗使药杯里的水溶性药物，雾化成微细的雾粒（0.5～10μm）。
使药物液体由液态转化为气态，产生雾化效果，送风机将药雾通过波纹管输运到患者作为吸入治疗。
二、超声波雾化器临床适应症和禁忌症（一）适应症1．消炎、镇咳、祛痰。
2．解除支气管痉挛，使气道通畅，改善通气功能。
3．在胸部手术前后，预防呼吸道感染。
4．配合人工呼吸作呼吸道湿化或间歇雾化吸入药物。
5．应用抗癌药物治疗肺癌。
（二）禁忌症吸入药物是水溶剂，对药物过敏者慎用。
三、超声波雾化器基本结构及常用超声波雾化器性能（一）超声波雾化器基本结构超声波雾化器结构比较简单，它是由雾化器外壳、底座、电源变压器、风扇电机（风机）、电路板、换能片（晶片）、储药罐（药杯）、塑料螺纹管、口含管等组成。
其外壳多数是用塑料制成，在雾化出口设有风量调节，面板有定时器、电源开关、雾量调节旋钮以及电源和输出指示灯等。
1．超声波发生器通电后输出高频电能。
雾化器面板上操纵调节器有电源开关、雾化开关、雾量调节旋钮。
2．水槽盛蒸馏水。
水槽下方有一晶体换能器，接发生器发出的频电能，将其转化为超声波声能。
3．雾化罐（杯）盛药液。
雾化罐底部的半透明膜为透声膜。
当声能透过此膜与罐内药液作用，产生雾滴喷出。
超声雾化器常见故障及分析
（）指示灯全亮 ，但不气雾。检查电 括线路 虚焊 、腐 蚀 断路 、电容失 效等 。在 电路 一切 正常 后 ，判 断 为
晶振 片失效 。
（）一 开机烧 保 险 ，更 换后 继续烧 保 险 。引起 ５ 此 类故 障 的原 因一般 有 ：一 是 电源部 分有 短路 现象 （ 变压 器 、整流块 等 ） 如 ；二 是 晶体管击 穿 ；三 是 由
压力 传感 器坏 了 。
（）测出的数值不准 ：看数值偏低还是偏 高。 ４ 如果是偏高的话首先确定袖带有没有绑紧 ， 其次看
发光。此时可以用手术刀轻轻刮开指套处 ，把断了 的线接好 ，但 要 小 心 不 能 接错 。如果 探 头 没 问 题 ，
则 电路板 坏 或板上 接 收 电路 故 障 。 故 障七 ：ＮＢ ＩＰ常见 故障及 检修 。
超 声 雾 化 器 常 见 故 障 及 分 析
牛 德 华 ，陈 钧 ，李 洪 涛
（ 解放 军 第 １ １医院 ，新 疆伊 宁 ８５０ ） ３００
超声雾化器作为药物气雾疗法 ，具有体积小、 起雾快 、灵活方便 、治疗效果 明显等特点 ，广泛应
用 于临 床科室 ，深 受广 大患者 的欢 迎 。 由于临床使
那些连接管是否有堵住。如果值偏低则主要连接管 漏气、电磁阀关闭不全、传感器不精确等导致 。 总结 ：在检修 设 备 故 障 中要 注 意经 验 的积 累 ，
做好 日常 的维 修 笔 记 ，这 样 既 可 提 高 自己 的 能力 ， 也方 便 以后 遇到 同样故 障 时有章 可循 、少 走弯 路 。
下 ，说 明 晶振 片 老 化 失 效 ，更 换 同 型号 晶振 片 即
可。
通过 电子振 荡 电路 ， 由晶片产生 超声 波 ，经 以
超声雾化器维修步骤及常见故障处理
２ 故 障维 修 的步 骤
２１ 电源 的 检查 ．
养 和 故 障 排 除［ ． 国 医学 装 备 ，０ ７ Ｊ中 ］ ２０ ，
４ ３ ：７ （ ）５ ．
发 生 故 障时 ， 先 应 检 查 电 源 。 实 入 适 当 的 润 滑油 处 理 即 可 。也可 能 由于 首
际 工 作 中 电源 的检 查 包 括 ： 是 外 接 电 一 使 用 时 药 液 放 入 过 多 。 过 挡 风 板 阻 塞 超 源 的 检 查 ， 要 检 查 电 源 的 有 无 、 源 风 道 引 起 的 。其 他 情 况 一般 是 风 扇 的 电 主 电
用 于 患 者 的病 灶 部位 ， 长 时 间 直 接 给 除 。如 杯 底 振 荡 大 ， 要 是 风 扇 未 送 风 以 主 果 ［ ２ １ 。
【 考 文 献】 参
医 疗 卫生 装 备 ，０４，５６ ：２ ２０ ２ （ ）５ ． 【］ 孙 志 奎 ，裘 定 心 ． 声 雾 化 器 的 日常保 ２ 超
障 ． 好 故 障 记 录 ， 提 高 了 维 修 人 员 做 既
（ ） 作 时 出 雾 量 小 。如 杯 底 振 荡 的素 质 ， 为 医 院 节 省 了大 量 的 维修 费 ２工 又
药 液 瓶 内 的水 溶 性 药 物 雾 化 成 １ ５ Ｉ 小 ， 多 是 晶 片 使 用 时 间 过 长 、 化 而 用 ～ ｍ ｘ 大 老 的细 小 的雾 粒 ． 后 借 助 风机 将 药 物 作 引 起 的 故 障 ，更 换 晶 片 后 故 障 即 可 排 然
『］ 李 明 际 ． ０ ３ ４ ２型 医 用 超 声 雾 化 器 特 殊 故 障 检 修 【】医 疗 卫 生 装 备 ，０７，８ １ ： Ｊ． ２０ ２ （ ）
医用压缩式雾化器常见故障及维修
医用压缩式雾化器是一种常见的医疗设备，它通过将液体药物转化为小颗粒的雾状，供给患者吸入，以达到治疗呼吸道疾病的目的。
然而，由于长时间使用或不当操作，雾化器会出现各种故障，影响其正常使用。
本文将就医用压缩式雾化器常见的故障进行介绍，并提出相应的维修解决方法，以供参考。
一、无雾或雾量不足1. 检查压缩机工作情况。
如果没有工作，可能是由于电源故障或本身故障导致，需要检查电源线和压缩机本身是否正常。
2. 检查压缩机风口。
风口堵塞或者过滤器堵塞会影响雾化器的工作效果，需要定期清洁和更换。
3. 检查雾化器雾化仪表。
仪表不准确会导致雾量不足，需更换或调整。
二、雾化器噪音大1. 检查压缩机部件是否松动。
长时间使用后，部件可能会松动，需要重新固定。
2. 检查压缩机风扇。
风扇异常或杂物进入会导致噪音增大，需清理或更换。
3. 检查压缩机润滑情况。
油封老化或润滑不足也会导致噪音增大，需要及时更换或增加润滑油。
三、漏气1. 检查管路连接。
管路连接是否牢固，需要重新安装或更换密封垫。
2. 检查压缩机气密性。
压缩机气密性不好会导致漏气，需要更换密封件或维修压缩机。
四、无法启动1. 检查电源线是否连接正常。
电源线接触不良会导致无法启动，需重新插拔连接。
2. 检查压缩机开关。
开关损坏或故障需要更换。
五、其它故障除了以上列举的常见故障外，雾化器还可能出现其他问题，如药液吸入管路堵塞、雾化器雾化罐损坏等。
对于这些问题，需要根据具体情况进行维修或更换。
在维修雾化器时，建议采取以下措施：1. 查看设备说明书，正确使用维修工具。
2. 维修时需切断电源，避免电击事故发生。
3. 复杂故障需请专业技术人员进行维修，避免误操作造成更大的损失。
4. 定期检查、保养和维修雾化器，延长其使用寿命。
医用压缩式雾化器是医疗领域常用的医疗设备，正确维修和保养对于其正常使用至关重要。
当雾化器出现故障时，需要及时查找原因并进行维修，以保证医疗治疗效果。
希望本文提供的信息能够对读者有所帮助，确保医用压缩式雾化器的正常使用。
医用压缩式雾化器常见故障及处理方法
医用压缩式雾化器常见故障及处理方法
1. 雾化器无法启动：首先检查电源插座是否通电正常，如果插座正常，那么可能是电源线故障或开关故障。
可以尝试更换电源线或者检查开关的连接是否松动。
2. 雾化器无法产生雾化效果：首先检查雾化器杯中的药液是否足够，也可以尝试换用其他药液。
如果仍然无法产生雾化效果，可能是压缩泵故障或雾化器喷嘴堵塞。
可以检查压缩泵的工作状态，清洁喷嘴。
3. 雾化器工作时异常噪音：检查雾化器是否摆放平稳，是否有异物卡在喷雾嘴。
如果没有发现异常，可能是压缩泵或电机故障，需要维修或更换部件。
4. 雾化器漏水：检查雾化器杯的密封是否正常，尝试调整杯盖的位置，确保密封良好。
如果漏水问题仍然存在，可能是雾化器杯或密封圈损坏，需要更换零件。
5. 雾化器无法正常停止：检查雾化器的开关是否松动，是否被卡住。
可以尝试调整开关的位置或清洁开关。
如果问题仍然存在，可能是开关故障，需要更换部件。
如果以上方法都不能解决问题，建议联系专业维修人员进行检修或维修。
在维修之前，确保及时断开电源以避免安全问题。
超声雾化器PPT精讲
小组成员：陈虹 王融 汪婷婷
演 讲 ： 杨 明
我的中文名叫超声雾化器
送风软管 风量调节器
220V 市电
供雾软管
雾化杯
功率源
雾化缸
利用正反馈原理，使放大三极管处于自激振荡状态。 与芯片，电容组成振荡电路，产生超声波。超声波以 水为介质，利用超声定向压强将水溶性药液喷成雾状， 借助内部风机风力，将药液喷入患者气道，再被患者 吸入，直接作用于病灶 ！
Page 3
雾化器常见故障 开机后指示灯不亮 工作时出雾量小 熔断丝易断
送不出雾气
学识捡漏
自激振荡 放大电路在无输入信号的情况下， 就能输出一定频率和幅值的交流信号现象
常用的正弦波振荡器： 1>LC振荡电路（输出功率大 频率高） 2>RC振荡电路（输出功率小 频率低） 3>石英晶体振荡电路（频率稳定度高）
2)杯内风道口被堵住是因为雾化杯内药 液过多，应减少雾化杯内
பைடு நூலகம்返 回
常用的拆装工具 螺丝刀（最多的“十” 字和 “一”字）
钳子（ 常用的钳子有尖嘴钳、钢丝钳、 剥丝钳等多种 ） 镊子
吸锡器
学习心得
通过学习掌握雾化器的基本知识和操作方法 掌握常用工具的使用
对雾化器工作原理的理解及简单的维护知识
了解雾化器的主要用途与医学上的意义 曾加团队精神
返 回
(1)晶片老化或有水垢，应切断 电源更换晶片或将晶片表面擦 净（2）振荡膜打毛或安装不 正确，应更换或重新安装 (3)大 雾化杯上盖进风口未对准出风 口，应将大雾化杯上盖拧到 位， 使大雾化杯上盖进风口对准出 风口
返回
由于市电压过高，机内 有短路
更换熔断器
返回
1)风道口无风，应由维修人员进行维修
医用超声雾化器常见故障的检修
医用超声雾化器常见故障的检修发表时间：2011-07-18T16:43:45.267Z 来源：《医药前沿》2011年第9期供稿作者：李易庆[导读] 常见原因是干簧管破裂或继电器坏排除方法是将仪器后盖打开更换新的干簧管用胶粘牢或更换继电器J2。
李易庆（内蒙古呼和浩特医学院附属人民医院 010020）【中图分类号】R197.39【文献标识码】A【文章编号】2095-1752（2011）9-0098-02【关键词】超声雾化器故障原因分析排除近年来，随着超声技术的发展，超声技术在雾化治疗方面已被广泛应用，超声雾化器已是临床不可缺少的医疗仪器，利用水作介质，它能在常温下把水溶性药物雾化成1um到5um微小的雾粒，被病人吸入，由于药物能直接作用于病变部位，具有疗效好，方便，经济实用等特点。
因此，临床应用较广，它主要用于内科、外科、五管科、儿科等方面，尤其对呼吸系统疾病的预防和治疗具有明显效果。
我院有超声雾化器30余台。
临床使用过程中出现各种各样的故障。
现在以上海四菱医疗器械厂生产的 402型超声雾化器为例，介绍在使用过程中常出现的故障及排除方法。
故障一不出雾电源指示灯亮风机运转正常排除方法：首先检查晶体片是否老化，若是更换晶体片故障排除。
若在此基础上，雾化效果仍不能改观，（调节各个旋钮均无效）检查大功率管2sc2306发现其中一只功率管be开路，放大电路不能进行有效放大，换一只新的功率管后故障排除。
如果更换此管仍不出雾，测三极管的基极(0.8v)集电极48v-50v)电压是否正常；若无集电极和基极电压，观察继电器J2（查看电路板和图纸）触点是否吸合，若不吸合查继电器J2触点是否炭化，线圈断否，继电器J2线圈有无电压，如果无电压，可更换继电器，故障排除。
故障二开机后雾量小其原因是晶体片老化结垢，使振荡频率发生改变，两对管基极电压偏低，查基极偏置电路。
用平头改锥调节w1电位调节器，顺时针慢慢旋转使之雾量调节到适中然后固定即可。
402型超声雾化器的常见故障与检修
402型超声雾化器的常见故障与检修
普发留;刘云昆;赵晓
【期刊名称】《医疗装备》
【年(卷),期】2007(020)010
【摘要】402型医用超声雾化器作为一种普通的医疗仪器，它具有耗电小、造型
美观、体积小、雾化量大，能在常温下把溶性药物雾化成微小的雾粒，被病人吸入，直接作用于病灶。
主要用于内科、外科、耳鼻喉、儿科等方面，尤其对呼吸系统疾病的预防和治疗具有明显效果。
下面就402型超声雾化器在使用中的一些常见故
障及检修方法加以介绍。
【总页数】1页(P46)
【作者】普发留;刘云昆;赵晓
【作者单位】成都军区昆明疗养院,药械科,云南昆明,650307;成都军区昆明疗养院,药械科,云南昆明,650307;成都军区昆明疗养院,药械科,云南昆明,650307
【正文语种】中文
【中图分类】TH77
【相关文献】
1.医用超声雾化器的常见故障及检修实例 [J], 李冠军
2.402型医用超声雾化器特殊故障检修 [J], 李明际
3.YN—402型超声雾化器的故障检修 [J], 陈栾
4.ZS—2001A水电分体式超声雾化器原理及常见故障检修 [J], 谭晨立
5.晶体管超声雾化器的注意事项、常见故障及检修 [J], 贾照会
因版权原因，仅展示原文概要，查看原文内容请购买。
超声雾化器原理与常见故障分析检修实例
超声雾化器原理与常见故障分析检修实例超声雾化器是一种利用超声波的机械振荡将液体分散成微小颗粒的装置。
其原理是利用高频超声波振动陶瓷片，使陶瓷片表面产生压电效应，从而使液体产生强烈的震荡和剪切作用，将液体分散成微小的液滴，并通过气流将微小液滴送入空气中，形成可吸入的雾状液体。
超声雾化器广泛应用于医疗、化妆品、家庭护理等领域。
故障1：无雾、无震动
分析：可能是超声波发生器故障或超声波振荡器故障。
检修：首先检查超声波发生器是否连接正常，是否有电压输出，如有电压输出，应检查超声波振荡器是否损坏或其固定螺丝是否松动。
如果固定螺丝松动，可以重新固定，如果超声波振荡器损坏，需要更换超声波振荡器。
故障2：雾很小或不均匀
分析：可能是液体浓度过高、喷嘴堵塞或超声波振荡器频率不稳定。
检修：首先检查液体浓度是否过高，可以适当加入适量的稀释剂进行稀释。
如果液体浓度合适，可以检查喷嘴是否堵塞，如果堵塞，可以使用清洗剂将堵塞物清洗掉。
如果喷嘴清洗后问题依然存在，可以检查超声波振荡器频率是否稳定，如果不稳定，可能是超声波发生器故障或超声波振荡器电压不稳定，需要进行相应的检修或更换。
故障3：雾化液倾倒
分析：可能是液体容器堵塞或超声波振荡器松动。
检修：首先检查液体容器是否堵塞，如果堵塞，应清洗容器并确保通畅。
如果容器无堵塞，可以检查超声波振荡器是否松动，如果松动，需要重新固定。
总结：对于超声雾化器的故障，首先应进行逐步的排除，从超声波发生器、超声波振荡器到其他部件进行检查，找出具体故障点后，进行相应的检修或更换。
在日常使用中，还应定期清洗维护超声雾化器，确保其正常工作。
超声雾化器的比较维修法
超声雾化器的比较维修法
一、雾化器的两种型号：S-888E和YS9801。
二、S-888E是我院上世纪90年代中期的一款超声雾化器，具有价格便宜，维修方便等优点，但在使用中出现故障率高和漏液等缺点；YS980 1是S-888E的更新换代产品，除了具有S-888E优点的同时，还对电路进行改进，使得故障率下降也减少了发生漏液的次数，同时工作性能也有较大幅度提高。
现采用比较维修的方法将两款超声雾化器的维修经验与同行交流。
三、对于这两款超声雾化器的维修可从以下6个方面进行比较：
(1)首先用镊子清除水位报警点上的水垢，S-888E的水位报警点是一段钢丝，一般不易被完全着垢，而YS9801的水位报警点很容易被水垢附着从而导致不能正常起雾。
(2)如果不出风，检查与风扇相连的保险丝，检查S-888E的0.5A保险丝(须打开底座)。
(3)检查与超声晶片相连的线路板上的1A保险管的好坏，同时检查线路板上是否有短路情况，如果漏液严重，必须先清洗线路板并查找漏液原因，替换线路板上的损坏元件。
(4)用万用表检查功率管的好坏，若损坏则需更换，S-888E用的是BU40 6，而YS9801用的功率管其型号已被超声雾化器厂家抹掉，只能向专业厂家购买。
(5)判断超声晶片的老化和烧坏，S-888E用的是JA系列超声晶片，而YS 9801用的是SLl65的超声晶片。
假如是出雾量小的话，一般只需更换超声晶片即可。
(6)这两款超声雾化器的雾量调节电位器很容易损坏，更换电位器就可正常工作。
以上是本人维修以上2种超声雾化器的维修心得，其实我觉得大部分超声雾化器的维修都是大同小异，别的超声雾化器的维修也可以从这6个方向得到启发。
超声雾化器的常见故障分析
开机后 ，机器 无 任 何 反应 ， 电源 指示 灯 不 亮 。 检查 电源 正 常 ，发 现 Ｆ 保 险 丝熔 断 ，更 换 新 的保 ｌ 险丝后 又马上 熔断 。打 开后 盖 ，闻到一股 烧焦 的 味
道 ，并发现 水 槽 下 方 有漏 液 现 象。拆 下 电路 板 （ ０且Ｉ Ｄ Ｉ Ｎ一５ ，发现 电路 板 上有 浸蚀 痕 迹 ，逐 步检 ） 查 ，Ｉ 明 显烧 焦 痕 迹 ，已经 击 穿 ，更 换 同型 号 ２有 电容 。更换 Ｆ １后重 新 开 机 ，电源 指示 灯 亮 ，但 还 是没 有雾气 产 生 ，检 查水 槽 内水 位 在 正 常范 围 内 ， Ｆ 、Ｆ 】 ２无熔 断 。重 新检 查 电路 板 ，逐 个 元件 排查 ， 发现 三极 管 Ｃ ８４被 击 穿 ，更 换 后 机 器 工 作 正 常 。 ３３ 检查 漏液原 因 ，发现 是水槽 下方 密封 部位 损坏 ，为 水槽 重新做 密封 ，并 告知 使用者 勤擦 洗 ，及 时倒 掉 水槽 里 的水 。机 器工作 正 常 。 故障二 ：机 器工作 但 雾气排 不 出。 开机后 ，有 雾气 产 生 ，并 且 雾 气 量 产 生 正 常 ， 但雾 气 从 排 气 管 道 排 出量 极 少 ，无 法 达 到治 疗 效 果 ，检 查水槽 内水 位 在 正 常 范 围 内 ，Ｆ 、Ｆ １ ２无 熔 断 ，排 气管道 无堵 塞 。在检查 过 程 中发 现机 器运 行 声音 比正常工 作 时要 小 ，仔 细辨别 发现 排风 扇 电机 没有 运转 的声 音 ，同时 吹风 口无风 吹 出。拆掉 保 护 外壳 ，检 查排 风 扇 电机 ，打 开 开关 后 电机无 运 动 ， 测试 电机 供 电 电压 正常 ，然后 用小 螺刀 拨动 电机风
６ ４
［ ］李继业 ，王锐霞 ． ２ 冼板机 常见故 障的分析 与检修 ［］． Ｊ 医疗设备信息 ，２０ ，２ １ ） １． ０６ １（１ ：１４
超声雾化器原理与常见故障分析检修实例
超声雾化器原理与常见故障分析检修实例（可供超声波加湿器的检修参考）随着医疗科技迅速发展，人们生活水平的提高，对生存质量特别重视，超声雾化器（简称雾化器①）也进入千家万户。
下面将常见雾化器原理与检修实例提供给同行参考。
雾化器结构比较简单，它是由雾化器外壳、底座、电源变压器、风扇电机（风机）、电路板、换能片（晶片）、储药罐（药杯）、塑料螺纹管、口含管等组成。
其外壳多数是用塑料制成，在雾化出口设有风量调节，面板有定时器、电源开关、雾量调节旋钮以及电源和输出指示灯等（雾化器外形见图1）。
一、工作原理雾化器它是通过换能器（压电晶片，简称晶片）耦合产生高频振荡，并由晶片产生超声波1.7MHz。
在振荡电路中大部分采用单管式输出，有的采用双管式输出，超声波以水为介质，通过水槽底下的谐振发射窗使药杯里的水溶性药物，雾化成微细的雾粒（0.5-10μm）。
使药物液体由液态转化为气态，产生雾化效果，送风机将药雾通过波纹管输运到患者作为吸入治疗。
该雾化器具有治疗时间控制（0-60分钟），雾量人工调节，还增设了晶片保护装置，即在水槽水位过低时，能瞬间切断电源。
消耗功率不大于60W。
以JWC-2彩云牌超声波雾化器为例（图2）：接通电源，启动定时开关DS，风机M启动旋转。
市电220V经变压器B降压至48V，通过桥式整流和滤波供给整个电路，电源指示灯即发光二极管D1亮，当水槽内的水达到水位线时（K闭合），振荡电路工作。
雾量调节由电位器W1控制，当雾化输出正常时输出指示灯即发光二极管D2亮。
在振荡电路里一般都设有水位限制感应开关，以防止无水或水少过热工作，而烧坏晶片。
水位控制开关K由带磁环浮子和干簧管组成，通过水槽中浮子的移动，控制干簧管的吸合。
在加雾化器水槽中加入一定的水后，带动浮子上升，水位控制开关K闭合。
由晶片JR电容C3、C4、C5和三极管BG1构成电容三点式超声波振荡电路。
晶片JR是一高频陶瓷压电振子，在电路中作电感使用，即是电路的自激元件，又是电路负载。
医用超声雾化器
本机使用环境条件：
使用温度（5-40） ℃ 相对湿度≤80% 大气压力（860-1060）hPa 电源220V±10% 50Hz
二、使用方法
1、连接电源线，检查面板上的电源开 关应置于“OFF”（关）的位置，定时 器置于“OFF”（关）位置，把雾化量 调节旋钮逆时针方向调到最小。
三、注意事项
4、送雾管道用后千万不要接在主机出 风口上，防止出雾管道内原积存水份， 药液倒流入主机内，拆卸时要先拆开与 主机连接的一端。
三、注意事项
5、使用完后将水槽中的水倒干净，若 发现晶片面上有污垢，可用酒精棉球轻 轻擦洗晶片（防止划伤晶片），以延长 晶片寿命。
三、注意事项
6、面罩、波纹管、药杯、喷组、接只 采用含量75%酒精浸泡3—5分钟进行消 毒、晾干使用（不宜用高温消毒）。
三、注意事项
7、在修理拆换能器后，要检查水槽是 否有漏水现象，应保证不漏水后才能开 机工作。
四、故障与排除
现 象 原 因 排除方法
1、重插，检查电源插座更换 机内保险管，若出风口有风送 出，说明电路正常更换发光管。 2、检查定时器
电源指示灯不亮 1、无电或外接电源接触不 好，熔断器烧断 2、定时器在OFF或损坏 “工作”指示灯 亮，不起雾
三、注意事项
1、水槽加水时，加到水位线则可，此 时浮子也浮到水位线位置。水槽中的水 温不应低于15℃，否则影响雾化效果。
三、注意事项
2、若定时器旋钮指示处于“OFF”（停 止）位置时，机器不能工作。定时器应 顺时针方向操作，避免逆向操作。
三、注意事项
3、使用前，须检查药杯是否渗漏，以 保证药物效果及保护水槽内晶片。药液 太少时超声波会击穿药杯，应立即停止 使用；可用生理盐水稀释，也可加入药 液继续治疗。建议药杯一次性使用。
超声波雾化加湿器故障分析检修三例
超声波雾化加湿器故障分析检修三例例1:故障现象:一台D201型超声波雾化加湿器，接通电源后不喷雾。
故障原因分析:该雾化器电路原理如附图所示:引起不喷雾的原因主要有:(1)电源供电失常，输出电压为零或过低;(2)磁环浮子S-N卡滞不随水位升降，或干簧管水位开关SL接触不良;(3)VT等组成的超声频振荡器停振，一般是有关元件开路失效，击穿漏电或性能变差;(4)超声波换能器HTD损坏或失效。
故障检查修理:(1)测量电源变压器T次故障为正常值交流48V，说明市电输人无问题，再测高频消噪扰电容C1两端电压为直流48V，说明VD1-VD4桥式整流器、直流保险FU及限流保护电阻R1均正常;(2)检查雾量调整电位器RP1和辅助调整电位器RP2接触良好，引线无折断〕检查磁环浮子S-H随储水槽水位上下浮动自动，水位控制干簧管开关SL闭合及断开无异常;(3)检查振荡电路有关元件:C2-C6无开路失效及容量减退现象，电感L1-L3无需断开路及受潮漏电，R2和R3无脱焊开路，保护二极管V DS正、反向电阻也正常，振荡管VT极间正、反向电阻未见异常。
最后怀疑是VT性能变劣(如穿透电流增大、开关特性变差或p下降等)，用一只特性相近的中功率晶体管2SD1163代换后(也可用2DS35 , RU408等代换)，开机试验，喷雾恢复正常，故障排除。
例2:故障现象:一台SRQ-SSA型超声雾化器，喷雾量明显减少，调节雾量控制电位器无效。
故障原因分析:本故障与不喷雾故障(例1)看似不同，实际上无本质区别，只是元件坏损程度稍轻。
尚未导致电路停振而已。
该机电路与附图大同小异，这里不再给出引起喷雾量变少的原因主要为:(1)电源电路有故障，供给振荡电路的电压过低;(2)雾量调节电位器及辅助调节电位器引线折断、接触不良等造成雾量调整失控;(3)超声频振荡电路振弱，输出的信号幅度过低;(4)超声波换能器HTD效率低。
故障检查修理:(1)测量整流输出的直流电压约SOV ,说明电源变压器、桥式整流器及保险丝等均完好:(2)测量整流器输出电流，喷雾正常时应为SOOmA左右，实测电流不到300mA，说明振荡器虽然能起振工作，但振荡较弱;(3)检查雾量控制(实际仁是输出功率控制)及辅助控制电位器引线完好，滑动接触正常;(4)检查相关振荡元件无异常，试更换中功率振荡管，故障依ll};(5)检查超声波换能器，正常时用万用表Rxl档测其极间电阻应为零欧，实测值为620K,fZ，说明换能器有问题二仔细观察换能器被水封压住的地方腐蚀成黑灰色，用随机配送的专用清洗剂清洗后，极间电阻降至5.8K,fZ。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用超声雾化器的常见故障及维修
超声雾化器是临床不可或缺的常规医疗器械，在各级医院里广泛应用于内科、外科、儿科、五官科，治疗老年慢性支气管哮喘、支气管扩张、咽喉炎、闭眼、肺炎等各种呼吸道疾病。
由于使用频繁，因此故障率也高，现将我们临床维修的一些经验介绍如下。
1、开机后不通电
检查F1保险丝发现已经熔断，更换一根新的保险丝后又马上熔断。
之后检查BGZ，发现已经击穿，更换晶体管后换上保险丝，机器工作正常。
2、电源指示灯亮，风机正常，不出雾
一步步检查，水位正常，测量变压器的工作状态，电压电流均属正常。
根据电路图检查水位开关和换能器也都正常，再测量功率放大器时，发现BU406功率管已被击穿，更换功率管加水通电雾化器正常工作。
3、开机后有水柱但无雾气
调节W1，水槽里的水柱有变化，还是没有雾气。
根据维修经验，一般是由于振荡晶片老化引起的，由于雾化器使用日久会使得振荡晶片因药液的渗入而发霉，进而导致晶片性能衰退，振荡频率发生变化，因此雾化器无法正常工作。
更换一个新的振荡晶片后，机器工作正常。
4 、电机噪声很大
检查电机风叶和风罩壳，二者没有相碰，用手转动轴承，发现比较干涩，往转轴上注入少许机油，开机后噪声有所减少，如日久感觉噪声还是很大，则最好更换电机配件。
