排水管道设计讲解
建筑物排水系统的设计标准
建筑物排水系统的设计标准建筑物的排水系统在保证室内卫生和环保的前提下，发挥着至关重要的作用。
它不仅能有效排除污水，防止病菌滋生，还能保护建筑物结构和使用者的健康。
为了确保建筑物排水系统的高效运行，以下是一些设计标准的介绍。
一、排水管道设计排水管道设计是建筑物排水系统的核心。
首先，需要根据建筑物的类型和规模，确定排水管道的尺寸和材料。
一般来说，大型建筑物应选择直径较大的管道，以便更加顺畅地排放废水。
同时，排水管道的材料应具有耐腐蚀、耐磨损和密封性好的特点，以确保长期使用的稳定性。
常见的管道材料包括PVC、铸铁和不锈钢等。
其次，排水管道的倾斜度也是设计中需要考虑的重要因素。
一般来说，管道的倾斜度应在0.5%至1%之间，这样才能保证废水能够顺畅地流动，避免积水和漏水的情况发生。
最后，在设计排水管道时，还需要考虑到排放点的位置和高度。
建筑物的排放点通常位于屋顶或地下室，而排放高度则需要根据周围环境和使用需求来确定。
例如，如果建筑物周围有低洼地区或地下水位较高，排放点的高度需要相应调整，以免造成倒流或倒灌的情况发生。
二、雨水排水系统设计除了污水排水系统，建筑物还需要合理设计雨水排水系统，以防止雨水积聚和建筑物损坏。
雨水排水系统的设计标准主要包括以下几点。
首先，需要确定雨水排放的位置和途径。
一般来说，雨水排放主要通过雨水管道、下水道和排水沟等方式实现。
在设计时，需要考虑到建筑物周围的地势和排水系统的连通性，确保雨水能够有效地排除，避免积水和涝灾的发生。
其次，雨水管道的设计也需要得到足够的重视。
雨水管道的尺寸和材料选择应根据建筑物的面积和雨水量来确定。
一般来说，大型建筑物应选择直径较大的管道，以应对更大的雨水冲刷力。
此外，雨水管道的坡度也需要合理设计，以确保雨水能够顺利流入下水道。
在材料选择上，PVC材质常被用于雨水管道的制作，因为其具有优异的耐腐蚀和密封性能。
最后，需要合理设置排水检查井和雨水篦子等设施。
排水检查井的作用是检查和清理排水管道，以便及时发现问题并采取相应的维修措施。
排水管道设计规范
排水管道设计规范排水管道设计是建筑工程中非常重要的环节，合理的排水设计可以有效避免建筑物内部污水或雨水的滞留和积聚，保证建筑物正常的排水功能和卫生环境。
下面介绍一些排水管道设计的规范。
首先，排水管道设计应符合国家相关标准和规范，如《建筑给水排水设计规范》、《建筑给水排水工程施工及验收规范》等。
设计规范的遵守可以确保排水系统的安全性、稳定性和可靠性。
其次，排水管道设计应考虑建筑物的使用功能和排水需求。
不同类型的建筑物在排水方式和设计参数上有所不同，如住宅区、商业综合体、学校等，需要结合实际情况来确定管道的直径、坡度和布置方式。
再次，排水管道设计应合理确定排水管道的材料和规格。
常用的排水管材料有铸铁管、塑料管、玻璃钢管等，要根据排水量、压力等参数选择合适的材料和规格，以保证管道的承载能力和使用寿命。
此外，排水管道设计还应考虑维修和清洁的方便性。
管道的布置要避免盲管，尽量减少死角和弯曲处，便于排水和维修。
同时，在排水井、雨水篦、沉砂池等设施的设计上也要合理设置，方便清理和维护。
另外，排水管道设计还要考虑防止污水倒流和异味的要求。
可以在管道中设置止回阀、排气阀等装置，以保证污水不会倒流到建筑物内部，同时通过排水规划和管道布置来减少排放异味。
最后，排水管道设计要注意材料的保护和耐久性。
排水管道的设施应具有耐腐蚀、耐久性强的特点，可以采用涂层、防腐层等措施来延长使用寿命。
设计上也要考虑到管道的自由膨胀和收缩，避免管道开裂或破裂。
综上所述，排水管道设计规范是建筑工程中的重要一环。
通过遵守相关的国家规范和标准，结合建筑物的使用功能和排水需求，确定合适的材料和规格，设计方便维修和清洁的管道布置，防止污水倒流和异味，保护管道材料和提高耐久性，可以确保排水系统的安全运行和卫生环境的良好状态。
给水排水管道系统设计说明
给水排水管道系统设计说明1. 管道系统设计目的给水排水管道系统设计的目的是为了确保建筑物内部的水资源供应和排放能够有效、安全地进行，使居民和使用者能够享受到良好的生活环境。
2. 给水管道设计要点2.1 管道材质选择准备使用高质量的材料，例如不锈钢、铜等，以确保管道具有良好的耐腐蚀性和耐用性。
2.2 管径选择根据建筑物的使用需求和规模确定合适的管径，确保足够的水流量供应，避免出现供水不足的情况。
2.3 管道布局合理设计管道布局，避免管道交叉、弯曲过多等情况，以确保水流顺畅，减少管道阻力。
2.4 防止冻裂为了避免管道在寒冷地区出现冻裂的情况，应在设计中考虑采取保温措施，如加装保温套管或在特定位置加热设备等。
3. 排水管道设计要点3.1 排水管道材质选择排水管道一般选用PVC、铝合金等材质，具有较好的耐腐蚀性和耐用性。
3.2 排水管道坡度设计排水管道应根据实际情况设计适当的坡度，确保污水能够畅通流入污水处理设施。
3.3 排水口设置合理设置排水口，确保污水能够及时排放，避免积水和异味产生。
3.4 防止堵塞在设计中应考虑设置检查口、泄气孔等设施，以便清理和维护排水管道，避免因堵塞而造成漏水和污水倒灌的情况。
4. 管道系统检查与维护为了保证管道系统的正常运行，需要定期进行检查和维护，包括：•定期清洗排水管道，防止污垢堆积导致堵塞；•检查给水管道有无漏水情况，及时修复漏点；•检查管道支架和固定件是否牢固，避免管道松动脱落。
综上所述，给水排水管道系统设计是建筑物内部水资源供应和排放的重要组成部分，合理设计和维护管道系统对于确保水资源的正常使用和生活环境的卫生安全至关重要。
市政工程排水管道设计及施工PPT课件
（l/s）
式中： Q设－设计污水量（l/s）
K总－总变化系数
F－流域面积（ha）
q－面积比流量市政工程排水管道设计及施工
21
第三节 管渠水力计算简介
一、水力计算公式
现行设计规范规定，水力计算按谢才－曼宁公式
计算：
v
1
2
R3
1
i2
QAv
n
式中：Q——流量，m3/s；
A——过水断面面积，m2；
v——流速，m/s
市政工程排水管道设计及施工
12
第三节 排水系统的组成
排水工程系统中包括接受、排除、处理、利用 等几部分。其基本组成是：室内排水设施、室 外排水管网及其附属构筑物、泵站与压力管道、 污水处理构筑物以及尾闾工程等五部分。
市政工程排水管道设计及施工
13
第三节 排水系统的组成
• 进行管道布置时，要考虑下列原则：充分利用 地形，主要干线要布置在地形高程较低的低谷 区，以便最大限度地接入支干管渠。同时要考 虑尽量沿城市街道布置在人行道下或慢车道下， 以减小动荷载和便于检修。当街道宽度较大时， 应考虑在街道两侧各设一条，以减少过街管； 还要尽量避免地上地下交叉。避免小流量长距 离的管道。在布置雨水管时，要充分利用地形， 就近排入水体。
市政工程排水管道设计及施工
34
第三节 雨水管渠系统及共布置
在排水流域面积内，不可能为单一种类的地面，
因此在设计计算时需要按加权平均法求得综合 的迳流系数。
1F1
F1
式中：－设计时所采用的迳流系数。 1 －各种不同各类地面的相应迳流系数。
市政工程排水管道设计及施工
25
第四节 设计管段与管段设计流量
一、设计管段 设计管段的意义是两个检查井之间的一个管段， 如果设计流量、坡度都不变，则可取同一管径， 称为一个设计管段。

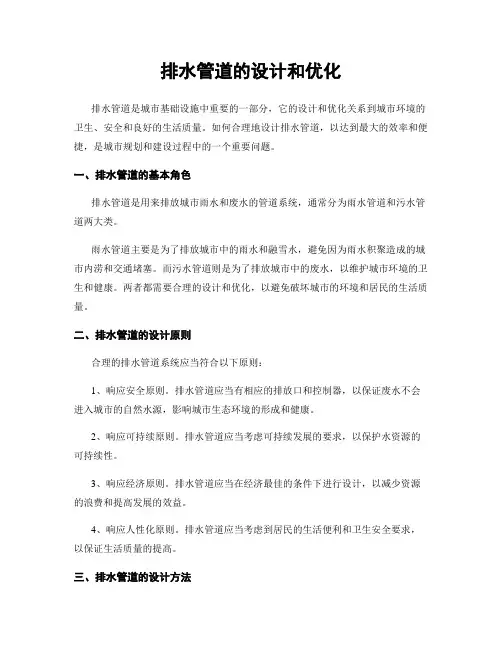

排水管道的设计和优化
排水管道的设计和优化排水管道是城市基础设施中重要的一部分，它的设计和优化关系到城市环境的卫生、安全和良好的生活质量。
如何合理地设计排水管道，以达到最大的效率和便捷，是城市规划和建设过程中的一个重要问题。
一、排水管道的基本角色排水管道是用来排放城市雨水和废水的管道系统，通常分为雨水管道和污水管道两大类。
雨水管道主要是为了排放城市中的雨水和融雪水，避免因为雨水积聚造成的城市内涝和交通堵塞。
而污水管道则是为了排放城市中的废水，以维护城市环境的卫生和健康。
两者都需要合理的设计和优化，以避免破坏城市的环境和居民的生活质量。
二、排水管道的设计原则合理的排水管道系统应当符合以下原则：1、响应安全原则。
排水管道应当有相应的排放口和控制器，以保证废水不会进入城市的自然水源，影响城市生态环境的形成和健康。
2、响应可持续原则。
排水管道应当考虑可持续发展的要求，以保护水资源的可持续性。
3、响应经济原则。
排水管道应当在经济最佳的条件下进行设计，以减少资源的浪费和提高发展的效益。
4、响应人性化原则。
排水管道应当考虑到居民的生活便利和卫生安全要求，以保证生活质量的提高。
三、排水管道的设计方法排水管道的设计方法包括运用有限元方法、计算机模拟和实际试验等多种方法。
模拟和实验方法通常可以根据管道的形状、材料和流量，对水流的压力、速度、水量和声波进行测量和分析，然后设计出最合理的管道形状和尺寸。
在现代计算机模拟方法的应用中，模拟溶液流动和材料破坏的程度和概率，从而控制和优化排水系统的设计。
它还可以模拟舒适度和减少城市噪声的水流速度，进一步提高城市的生活质量。
四、排水管道的优化方法在排水管道的实际应用中，进行优化是必要的，这可以通过以下方法进行：1、优化管道的材料和厚度，以减少能量的浪费和排放量的变化，以更好的维护环境。
2、设计和实施一个系统，以利用和回收四肢所排放的水和物质，从而实现再利用和回收的目的。
3、根据城市发展的需要，计划和建设一系列补充的排水系统，以提高城市的排水能力和效率。
建筑物排水管道设计标准
建筑物排水管道设计标准建筑物排水管道的设计是建筑工程中十分重要的一环。
合理的排水设计可以确保建筑物内外排水畅通，有效防止积水和渗漏等问题的发生。
本文将介绍建筑物排水管道设计的标准要求和相关技术细节，旨在帮助工程师和设计师更好地进行排水系统设计。
一、排水管道的选材标准排水管道选材应符合以下标准要求：1.材质选择：排水管道可采用聚氯乙烯（PVC）、铸铁、钢管、不锈钢等材质。
根据具体使用场景和排水要求，选择适当的材质。
2.强度要求：排水管道应具有足够的强度，能够承受正常使用条件下的压力和负荷。
3.阻燃性能：排水管道材料应具有一定的阻燃性能，以防止火灾事故的发生。
4.耐腐蚀性：排水管道材料应具有良好的耐腐蚀性，能够抵抗酸碱等物质的侵蚀。
5.密封性：排水管道的连接应采用密封材料，确保无渗漏。
二、排水管道的布置标准排水管道的布置应符合以下标准要求：1.坡度：排水管道应设置合适的坡度，以保证排水流向畅通。
地面排水管道坡度一般不小于1%，屋面排水坡度不小于2%。
2.通风：排水管道应设置通风装置，以防止管道积压气体引起的异味和压力变化。
3.间距：水平布置的排水管道应尽量保持平行，垂直布置的排水管道应与墙面或结构物保持一定的间距。
4.管道直径：根据排水量和流速要求，确定合适的管道直径。
5.支架：排水管道的支架应牢固可靠，用适当的材料和方式进行固定，以防止管道下垂或变形。
三、排水管道的施工和维护标准排水管道的施工和维护应符合以下标准要求：1.施工工艺：按照排水系统设计图纸，采用合适的施工工艺和方法进行施工，确保管道的质量和可靠性。
2.施工标准：排水管道的施工要符合相关的标准规范，包括连接方式、管道铺设深度和固定方式等。
3.防水处理：建筑物内部排水管道的连接部位应采取合理的防水措施，以防止渗漏。
4.定期检查与维护：建筑物排水系统应定期进行检查和维护，清理管道内的杂物，修复或更换老化和损坏的管道部件。
结语建筑物排水管道的设计标准直接影响建筑物排水系统的质量和效果。
市政给排水管道布置设计及技术措施分析
市政给排水管道布置设计及技术措施分析随着城市化进程的加快，城市排水系统建设也逐渐受到重视。
市政排水管道布置设计及技术措施的合理性和科学性对于城市排水系统的正常运行和环境保护至关重要。
本文将从布置设计和技术措施两个方面对市政排水管道进行分析，以期提供一些有益的信息和建议。
一、布置设计1. 布置原则市政排水管道的布置应遵循合理布局、经济高效、方便施工和维护、适应城市发展和环境要求的原则。
在具体设计中应考虑地形地貌、水文地质条件、道路交通规划等因素，尽量减少管道长度和转弯次数，提高排水效率和运行稳定性。
2. 管道类型选择根据不同排水需求和场所特点，可以选择预制管道、铸铁管道、钢管道、塑料管道等多种材质的管道。
预制管道施工简便，造价低廉，但在排水量较大的地区可能需要采用其他材质的管道加强支撑。
铸铁管道具有较高的抗压性能，适用于所需排水量较大的区域。
塑料管道具有重量轻、耐腐蚀、敷设方便等特点，适用于中小规模的排水系统。
3. 管道敷设深度根据地下管道管径和所在地的地质条件，确定管道的敷设深度。
一般情况下，城市排水管道的敷设深度应大于1.2米。
同时要保证管道与地面之间的距离，防止因地面荷载过大而导致管道破裂或变形。
4. 管道防渗措施为避免地下水、雨水渗漏到管道内，应采取相应的防渗措施。
可以在管道外表面铺设防渗层，如聚乙烯薄膜等。
在管道接口处和井室内应加密连接，保证管道的严密性。
二、技术措施1. 排水畅通设计为保证市政排水管道畅通，应根据主管道的规模和排水需求合理设置分管道和井室。
在井室内部可以设置检查井、闸阀、消防栓等设施，方便维修和管理。
在主管道的入口处设置雨水沉淀池，减少进入管道的杂质和废弃物。
由于排水过程中会产生大量气体，为保证排气，应设计合理的排气装置。
可以在管道上设置排气阀或者设置排气井，及时排除管道内的气体，防止管道系统产生空气阻塞和压力损失。
为避免管道中的泥沙沉积造成阻塞，应设置合理的排泥装置。
市政排水管道设计及管网分区要点
市政排水管道设计及管网分区要点市政排水管道设计及管网分区是城市建设和管理中很重要的一项工作。
它主要涉及到城市的雨水和污水的排放和处理，对于保障城市的环境卫生和人民的生活质量具有重要意义。
下面是市政排水管道设计及管网分区的一些要点。
一、设计要点1.合理确定管道布置和管径：根据城市的地理条件、排水需求和土质条件，进行管道的布置和设定合适的管径，确保排水畅通和安全。
2.考虑排水量和管道容量：根据城市的降水量和污水排放量，确定排水管道的容量和设计水位，以满足城市的排水需求。
3.设立合理的检修井和泵站：在管道布置中，设置合理的检修井和泵站，方便日常维护和修理，保证排水系统的正常运行。
4.选择适合的材料和设备：为了确保排水系统的安全和耐用，应选择适合的材料和设备，如高强度的混凝土管道、耐腐蚀的塑料管道和高效的泵设备等。
5.考虑环保因素：在设计过程中，应考虑到环境保护的因素，如合理处理雨水和污水的排放，减少对水源和土壤的污染，保护生态环境。
二、管网分区要点1.根据城市的规模和用地状况，划分分区：将城市的地域划分为合适的区域，根据不同区域的排水需求和特点，设定相应的管道布置和容量。
2.确定主干管线和支线：在每个分区中，确定主干管线和支线，合理布置管道系统，便于排水和管理。
3.考虑地形和地质条件：在分区划分和排水管道布置中，要充分考虑城市的地形和地质条件，选择合适的管道路线和材料，以确保排水系统的稳定和安全。
4.设立适当的出水口：在每个分区中，设立适当的出水口和污水处理设施，将排出的水流导入到合适的地方处理，防止污水对城市环境造成污染。
5.管网监测和维护：在管网分区设计中，要考虑到管道的监测和维护，设立相应的检测点和维护机构，及时处理管道的故障和破损，确保排水系统的正常运行。
市政排水管道设计及管网分区要点包括合理确定管道布置和管径、考虑排水量和管道容量、设立合理的检修井和泵站、选择适合的材料和设备、考虑环保因素等；管网分区要点包括根据城市的规模和用地状况划分分区、确定主干管线和支线、考虑地形和地质条件、设立适当的出水口、管网监测和维护等。
给排水管道设计与布局
给排水管道设计与布局一、引言在建筑物的设计与施工中，给排水管道是不可或缺的重要组成部分。
其合理的设计与布局可以确保建筑物内部的用水和废水系统正常运行，并且有效避免漏水、堵塞和环境污染等问题。
本文将探讨给排水管道的设计原则、布局要点以及常见问题的解决方法，从而为建筑师、工程师和业主提供有益的指导。
二、给排水管道设计原则1. 合理布局给排水管道的布局必须符合建筑结构的实际情况和用户的需求。
高层建筑需要考虑垂直和水平管道的布置，而低层建筑则更注重水平管道的布局。
另外，值得注意的是，卫生间和厨房等功能区域需要与给排水管道的布局相互协调，以确保顺畅的用水和排水。
2. 流体力学原理在给排水管道的设计中，流体力学原理起着重要的指导作用。
根据流体流动的特性，确保管道直径的选择合理，并且管道的斜度适宜，以保证水流的速度和压力在合理的范围内，避免堵塞和积水的发生。
3. 合理选材给排水管道的材料选择直接影响其使用寿命和性能。
根据具体的使用环境和要求，选择耐腐蚀、耐压、耐磨和密封性能好的材料，如PVC、不锈钢等，以确保管道系统的稳定可靠。
三、给排水管道布局要点1. 主管道布置主管道是建筑物内各个分支管道的主干线，其布置应尽量保证短、直、平、散的原则。
在水平方向上，应选择最短路径，避免过多的弯曲与连接处。
在垂直方向上，要根据各楼层的水压要求，确定合适的高度差，以确保上下楼层的供水和排水正常运行。
2. 分支管道布置分支管道将主管道连接到各个具体的消费设施，如卫生间、厨房等。
分支管道的布置应遵循就近原则，尽量减少管道长度，以提高水的供应效率。
同时，还应注意管道的坡度和支管之间的连接方式，以确保水流畅通。
3. 排水口布置排水口的布置与建筑物的功能区域相关。
在卫生间、厨房等区域，应根据实际情况确定排水口的位置和数量，以满足日常生活和工作的需求。
同时，还需要考虑排水口的直径和防臭措施，防止不良气味的扩散和漏水的产生。
四、常见问题及解决方法1. 堵塞问题堵塞是给排水管道中常见的问题之一。
给水排水管路设计(给水部分)讲解
给水排水管网设计（给水部分）一、给水系统的布置（1）给水系统的给水布置给水系统有统一给水系统，分系统给水系统（包括分质给水系统、分区给水系统及分压给水系统），多水源给水系统和分地区给水系统。
本设计城市规模较小，地形较为平坦，其工业用水在总供水量所占比例较小，且城市内工厂位置分散，用水量少，故可采用同一系统供应生活、生产和消防等各种用水，即使其供水有统一的水质和水压。
鉴于城市规模小，且管道铺设所需距离较长，本设计选择单水源给水系统。
从设计施工费用等方面考虑，单水源统一给水系统的投资也相对较小，较为经济。
综上所诉，本设计采用单水源统一给水系统。
（2）给水管网布置形式城市给水官网的基本布置形式主要有环状与树枝状两种。
树状网的供水安全性较差，当管中某一段管线损坏时，在该管段以后的所有管线就会断水。
而且，由于枝状网的末端，因用水量已经很小，管中的水流缓慢，因此水质容易变坏，环状网是管线连接成环状，某一管段损坏时，可以关闭附近的阀门是和其余管线隔开，以进行检修，其余管线仍能够正常工作，断水的地区可以缩小，从而保证供水的安全可靠性。
另外，还可以大大减小因水锤作用产生的危害，在树状网中，则往往一次而是管线损坏。
但是其造价明显比树状网为高。
一般大中城市采用环状管网，而供水安全性要求较低的小城镇则可以猜用树状管网。
但是，为了提高城镇供水的安全可靠性以及保证远期经济的发展，本实例仍然采用环状网，并且是有水塔的环状网给水管网。
（3）二级泵房供水方式综合考虑居民用水情况以及具体地形情况，拟在管网末端设置对置水塔，由于水塔可调节水泵供水和用水之间的流量差，二泵站的供水量可以与用水量不相等，即水泵可以采用分级供水的办法，分级供水的原则是：（1）泵站各级供水线尽量接近用水线，以减小水塔的调节容积，分级输一般不多于三级：（2）分级供水时，应注意每级能否选到合适的水泵，以及水泵机组的合理搭配，尽可能满足今后和一段时间内用水量增长的需要。
排水工程管道的设计和施工
排水工程管道的设计和施工在城市建设中，排水工程是十分重要的一项基础工程，涉及到市政设施、城市环境脱污处理等多个方面，其中管道设计和施工是排水工程中一个非常关键的环节。
本文将从排水工程管道的设计和施工两个方面来展开阐述。
管道设计管道设计是排水工程中最为关键的环节，一个好的设计方案可以大大提升排水效率、延长使用寿命和降低运行成本。
以下是一些设计时需要注意的点：管道类型常见的排水管道分为地下雨水管和地下污水管两种，根据不同使用环境选择不同类型的管道，地下雨水管经常遇到强降雨，需要考虑排水量大的问题，而地下污水管则需要考虑排水法规等问题。
管道材质选择合适的管道材质是保证排水效率和管道使用寿命的关键，常见的材质有钢管、混凝土、玻璃钢、铸铁、塑料以及陶瓷等。
不同材质的管道具有不同的特性，要根据实际情况和需求来进行选择。
管道施工方式常见的管道施工方式包括明挖法、盾构法、钻孔法等，要根据具体地形、管道规格、地下物质等因素进行选择。
管网布局排水工程中的管道是一个网络，管道的布局会直接影响到排水效率和整个排水系统的稳定性，要根据实际情况来确定最优解，并合理设置排水口和检查井等设施。
管道施工管道施工是排水工程中一个复杂而又重要的环节，包括了多个过程，每个环节都要操作得当，方可保证最终的排水效果和管道使用寿命。
基础施工管道基础施工通常采用开挖土方方法，要根据设计要求和施工现场的实际情况选择合适的基础形式，如深基础、浅基础等，同时还要进行基础开挖、回填及抹平等工作。
管道连接管道连接是排水工程的关键环节之一，要注意接口的密封性和内外表面的清洁，选择合适的连接方式可以有效延长管道的使用寿命。
管段安装管道安装时要注意管道的摆放姿态，并根据设计要求保证管道的弯曲半径，避免管道弯曲、扭曲或者过度拉伸。
填充与压实排水管道填充和压实是整个施工过程中非常重要的环节，可以有效保证管道的承载能力和稳定性。
填充材料应该选择合适的砂土或其他土质材料，压实时应注意层数和力度的掌控。
住宅建筑给排水管道的设计方法浅述
住宅建筑给排水管道的设计方法浅述住宅建筑给排水管道的设计方法主要包括下水道管道的布置和尺寸设计、排水管道的材质选择和安装、防水处理以及通风系统的设计等方面。
下面将对每一方面进行详细说明。
1. 下水道管道的布置和尺寸设计下水道系统主要包括室内下水道和管道、下水管道和公共下水道。
室内下水道的布置应合理，避免出现地下或墙体内漏水现象。
通常要求下水管道呈自上而下的坡度，确保水流顺畅流向排水口。
室内下水管道应避免弯曲和分支过多，以减少堵塞的可能性。
下水道管道的尺寸设计主要参考以下几个方面：- 管道内径：一般以流量和阻力损失为基础确定下水道管道的内径。
较大的管径可减小阻力，提高水流速度，有利于排水。
- 管道坡度：一般情况下，室内管道的坡度按照每米1%的标准设计，确保水流顺畅。
但在厨房和浴室等容易产生油脂和污垢的区域，坡度可适当增大以避免堵塞。
- 排水量：根据建筑使用的需求和排水设备的数量，计算出每个排水设备的排水量，合理安排下水道管道的尺寸。
2. 排水管道的材质选择和安装排水管道材质的选择应符合节能环保的要求，并能够承受建筑物排水系统的需求。
常用的排水管材质包括PVC管、铸铁管和玻璃钢管等。
PVC管具有成本低、安装方便等优点，适用于室内下水道和管道；铸铁管具有耐腐蚀性和耐压性好的特点，适用于户外公共下水道；玻璃钢管具有良好的耐腐蚀性和耐磨性，适用于特殊环境下的排水系统。
排水管道的安装应符合相关规范和要求：- 管道施工应符合施工技术要求，确保接头严密、无渗漏。
- 施工过程中应注意保护排水管道，避免受到外力破坏。
- 管道连接处应采用密封性好的连接方式，如橡胶密封圈或胶水密封。
3. 防水处理住宅建筑中，防水处理主要涉及到厨房、浴室、阳台等湿区的防水。
防水材料选择应符合相关规范，如使用聚乙烯防水膜、防水胶等。
防水施工过程中应注意以下几点：- 合理选择防水层的厚度，确保防水效果。
- 施工防水层时应注意防水层与管道的连接处，如灌浆密封或装置防水套管等。
市政给排水管道布置设计及技术分析
市政给排水管道布置设计及技术分析市政排水管道的布置设计及技术分析是指对城市排水系统中的排水管道进行规划、设计和技术分析，以确保城市排水系统的正常运行和排水效果。
本文将从布置设计的原则、技术要求以及设计方法等方面进行介绍和分析。
布置设计原则是市政排水管道设计的基本准则，主要包括以下几个方面：1. 线路布置的合理性：要考虑地形、土质、建筑物分布等因素，合理选择管道线路，避开地下设施和建筑物，以减少施工难度和对周边环境的影响。
2. 管段长度的合理安排：要根据实际情况，合理安排管道的长度，避免过长的管段造成水流速度不稳定，或者过短的管段造成水流速度过高，从而影响排水效果。
3. 管道的连通性：要保证不同管道之间的连通性，以便实现管道之间的联动运行，确保排水系统的通畅。
4. 管道的排放点：要根据实际情况，合理选择管道的排放点，避免排放点位置不当导致城市排水不畅或污染环境。
1. 材料的选取：要选择耐腐蚀、耐高压、强度高且使用寿命长的材料，如玻璃纤维增强塑料管道、混凝土管道等。
2. 施工工艺和质量要求：要采用科学的施工工艺，保证管道的施工质量和工期。
3. 排水能力：要通过技术分析，确保管道的排水能力满足实际需求，避免因排水量大而导致管道阻塞或损坏。
4. 排气和防腐措施：要设置合理的排气装置和防腐措施，以防止管道内积气和腐蚀。
1. 根据城市排水规划和实际需求，确定管道的布置方式，包括单向排水、双向排水或者分区排水等。
2. 根据排水量、坡度等参数，计算出管道的尺寸和长度，进而确定管道的线路，并进行管道布置。
3. 通过模拟软件或实地勘测等方法，对排水系统进行仿真分析，验证管道设计的合理性和可行性。
4. 结合环境保护和节能要求，优化管道布置，避免对环境的破坏和资源浪费。
简述市政排水管道工程设计
设计是市政排水管道工程建设的重要环节，设计的优劣程度直接影响到工程质量。
本文以青岛市为背景，就市政排水管道工程设计的普通内容和注意事项，进行了简要的论述.排水管道工程设计内容注意事项市政排水管道是城市基础设施非常重要的组成部份。
在城市的日常运行和发展建设中有着举足轻重的作用。
近年来, 由于降雨造成的突发事件渐渐引起了人们的关注，比如2022 年7 月的北京暴雨，造成的损失非常严重，引起了全国对排水设施的思量, 固然此次北京暴雨是远超过建设标准的, 其中房山地区更是接近500 年一遇。
再如，2022 年8 月，哈尔滨接连两次浮现路面塌陷，其中一次明显与排水管道有关。
青岛地区也曾经浮现过因排水管道质量问题引起路面塌陷事件.青岛市建委非常重视排水管道的建设问题，并于今年 4 月新出台了地方标准，用于指导设计、监理和施工。
设计是市政排水管道工程建设的重要环节,设计的优劣程度直接影响到工程质量。
下面,本人以青岛市为背景，就市政排水管道工程设计的普通内容和注意事项，进行简要的论述。
市政排水管道工程设计工作内容较多，主要包括排水体制的选择、管道布置、现场踏勘、管材的选择、水力计算、检查井类设计、管道基础设计、设计说明、设计服务等。
1、排水体制排水体制主要有合流制和分流制两种。
排水体制的选择，应根据城镇的总体规划,结合当地的地形特点、水文条件、水体状况、气候特征、原有排水设施、污水处理程度和处理后出水利用等综合考虑后确定。
同一城镇的不同地区可采用不同的排水体制。
除降雨量少的干旱地区外，新建地区的排水系统应采用分流制。
现有合流制排水系统，有条件的应按照城镇排水规划的要求，实施雨污分流改造；暂时不具备雨污分流条件的，应采取截流、调蓄和处理相结合的措施。
"根据青岛市总体规划，青岛市辖区新建项目均采用分流制排水体制。
目前新建道路、居住小区都是按分流制进行规划设计的。
惟独部份老城区、一些污水管道建设不完善的地段还存在雨污混流管道.2、管道布置2.1 排水管渠系统应根据城镇总体规划和建设情况统一布置，分期建设。
建筑工程中的排水管道设计标准
建筑工程中的排水管道设计标准在建筑工程中，排水管道的设计标准是至关重要的。
一个合理有效的排水系统不仅能够顺畅排除污水和雨水，还能保护建筑物的结构安全，增加居住舒适度。
本文将介绍建筑工程中排水管道的设计标准，以帮助读者了解和应用。
一、排水管道的基本原则在进行排水管道的设计时，需要遵循以下几个基本原则：1.1 正确施工和材料选择：排水管道的设计和施工需要符合相关的国家及地方建筑规范和标准，选用合适的材料例如PVC、铸铁或者钢材，确保其质量达标。
1.2 与建筑物结构相协调：排水管道应与建筑物结构相协调，不得对建筑物的承重结构产生不利影响，避免管道穿越承重墙体或柱子。
1.3 正确的坡度和排水能力：排水管道应根据设计情况确定合适的坡度，以确保排水能力，避免积水或堵塞。
二、排水管道的尺寸和形状2.1 管道直径的选择：在选择排水管道的直径时，需要根据所需排水量来确定。
一般情况下，住宅的排水管道直径可选用110mm的管道，而商业建筑或者大型公共建筑可能需要更大直径的管道，具体视情况而定。
2.2 弯头和接头的设计：排水管道中的弯头和接头应符合相应的标准尺寸和半径。
弯头和接头的尺寸越大，排水能力越强，但也会增加施工难度和成本。
2.3 管道的形状：排水管道一般采用圆形或卵形，这能够减少水流阻力，提高排水能力。
在特殊情况下，如排水管道需要穿越狭窄的空间，可能会采用方形或其他形状的管道。
三、排水管道的布置和支撑3.1 布置原则：排水管道的布置应尽量简洁、直线和垂直，避免多余的弯头和接头。
排水管道应避免与电缆、电线等设备过于接近。
3.2 支撑和固定：排水管道应有足够的支撑和固定，避免管道振动和松动导致破裂或漏水。
支撑材料应选用防腐蚀和耐用的材料，例如不锈钢或者钢丝绳。
四、排水管道的斜率和坡度4.1 斜率的选择：排水管道的斜率应根据实际情况来确定，以确保水流畅通。
一般情况下，公共建筑的排水管道斜率为1:50到1:100，而住宅建筑的排水管道斜率为1:80到1:100。
排水管渠设计方案常识
排水管渠设计方案常识一、设计流量和管道尺寸：在进行排水管渠设计时，首先需要确定设计流量和管道尺寸。
设计流量是指管道每秒所能处理的最大排水量，通常使用城市规划要求的设计降雨强度来计算。
根据设计流量，可以选择合适的管道尺寸，确保排水系统可以有效地处理排水量。
二、管道材料选择：排水管渠可以使用多种材料制造，如混凝土、玻璃钢、聚氯乙烯（PVC）等。
不同材料的管道具有不同的优缺点，设计时需要根据具体条件选择合适的材料。
混凝土管道具有较高的强度和耐久性，适合用于承受较大压力的情况，但制造和安装成本较高。
玻璃钢管道具有较高的抗腐蚀性能，适合用于处理含有酸碱物质的废水，但需要注意抗紫外线性能。
PVC管道具有制造成本低、安装方便等优点，适用于较小流量的排水系统。
三、管道坡度设计：排水管道的坡度设计是确保排水顺利的重要因素之一、管道坡度决定了流速，过小的坡度会导致堵塞和积水，过大的坡度会增加设备和维护成本。
一般来说，土体排水情况较好的区域可以选择较小的坡度，土体排水情况较差的区域需要选择较大的坡度，以确保排水系统的正常运行。
四、排水管渠布置：排水管渠的布置需要考虑地形条件、道路布局等因素。
一般而言，主要道路沿线应该布置主干排水管渠，次要道路沿线布置次干排水管渠。
此外，排水网的设计应该使得每个排水口能够顺利排水，并避免不必要的管道交叉或重叠，以减少维护和清洁的困难。
五、排水口设计：排水口是排水管渠的重要组成部分，它负责将收集到的雨水或废水排放到汇水点或水体中。
排水口的设计需要考虑排水量、流速和水质等因素。
一般来说，排水口应该设置在低洼地带并具备防溢功能，以确保排水系统的正常运行。
六、维护和清洁：排水管渠设计完成后，定期的维护和清洁工作也是至关重要的。
排水管渠的堵塞会导致积水和水质污染，影响排水系统的正常运行。
因此，定期的清洁工作包括定期检查和清理排水口、清除管道内的杂物等，可以确保排水系统的运行效果。
总结起来，排水管渠设计方案常识涉及设计流量和管道尺寸、管道材料选择、管道坡度设计、排水管渠布置、排水口设计以及维护和清洁等方面。
排水管道设计课件 (一)
排水管道设计课件 (一)作为建筑工程设计中不可或缺的一环，排水管道设计是保证建筑物内部水、气、电、热等供应设施正常运作的关键环节之一，而排水管道设计课件也成为该行业必要的教育资源之一。
一、排水管道设计课件的内容1.管道的基本构造在设计排水管道前，首先需要了解管道的基本构造，包括管道的材料、直径、壁厚、连接方式等方面。
这些因素都会影响到管道的使用寿命和性能表现。
2.排水系统的设计标准排水系统的设计标准是为保证系统运行稳定、安全，且管道使用寿命长久所必须遵循的标准。
该课程会详细讲解国家和地方相应的规定，以及相关建筑设计标准等方面的内容。
3.管道支架的设计管道支架的设计是确保管道安装和使用正常的重要环节，其中包括支架的设计理论、支架材料的选择、支架类型的区别和使用场景、支架安装等等。
4.阀门和附件的信息阀门和附件是排水系统中不可或缺的部件，它们的设计和材料的选择直接影响了排水系统的安全性、质量以及使用寿命。
该课程会对这些方面进行详细介绍。
二、排水管道设计课件的作用1.提高设计人员的专业水平该课件将梳理和归纳各种设计规范、标准和要求，使设计人员能够更加清晰地知道如何设计合格的排水系统，并避免造成不必要的歧义或错误。
2.促进排水系统的质量合格的排水系统需要经过严谨的设计和合理的施工，而通过该课件的学习，设计人员将得到更严谨的技能培养，能够设计出更为成熟的排水系统。
3.为未来的创新提供基础排水系统的设计仍在不断发展和创新中，排水管道设计课件能够为未来的设计工作提供必要的知识和基础，为未来排水系统的升级和发展奠定坚实基础。
三、总结随着现代建筑技术和科学知识的不断更新换代，排水管道设计的课程资源也须不断地进行更新和升级。
在不断进步的同时，课件的内容也要与建筑工程的现状紧密结合，不断适应新的技术和新的需求，让设计人员能够更好地掌握并运用所学知识。
排水管道设计与施工的技巧与经验分享
排水管道设计与施工的技巧与经验分享排水管道在建筑和工程项目中扮演着重要的角色，它起着将废水、雨水等有效排出的功能。
设计和施工是排水管道的两个关键环节，合理的设计和高质量的施工可以确保排水系统的正常运行和长久的使用寿命。
本文将分享一些关于排水管道设计与施工的技巧与经验。
一、规划设计阶段的考虑事项在规划设计阶段，需充分考虑以下几个问题。
1. 地形和排水路径：了解工程地形，确定排水路径。
合理安排排水线路，避免地势低洼处积水或排水不畅。
2. 材质选择：根据排水需求选择合适的管道材质，常用的有PVC 管、铸铁管、HDPE管等。
要考虑管道的耐腐蚀性、抗压性和密封性等特性。
3. 管径计算：根据相应标准计算管道的流量和管径。
需综合考虑排放水量、管道长度、水流速度等因素，确保管道能够满足日常使用需求。
4. 排气设计：在设计过程中充分考虑排气装置的设置，避免气袋或气阀导致管道内部积气影响流量。
二、施工阶段的关键要点在施工过程中，有一些关键要点需要注意：1. 施工准备：施工前需确保相关方案和图纸得到详细审查和确认，并提前准备好所需的材料和设备。
2. 基坑开挖和基础处理：根据设计要求进行基坑开挖，确保基础的坚实和稳定。
同时对基础进行适当的处理，如防水、防渗等。
3. 管道安装：按照设计要求进行管道的安装，注意管道的坡度和连续性。
合理使用管道连接件和密封材料，确保管道连接牢固且无漏水现象。
4. 检测和验收：在施工完成后，对排水管道进行必要的检测和验收，确保管道的质量和可靠性。
三、常见问题与解决方法在排水管道设计与施工过程中，也会遇到一些常见问题，下面列举几个例子及相应的解决方法。
1. 积水问题：地势低洼或排水不畅造成的积水情况。
可以通过改变管道坡度、增加排水设备或安装地坪排水格栅等方式解决。
2. 漏水问题：管道连接处或接口出现漏水现象。
可以加强管道连接的密封性、更换密封材料或采用专用密封胶水等方式解决。
3. 维护保养问题：定期对排水管道进行维护保养，清除管道内的污物和杂物，防止堵塞和积累导致的排水不畅问题。
排水管道设计讲解共55页文档
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
31、只有永远躺在泥坑里的人，来自不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六节 管段水力计算
第七节倒虹管水力计算
有关规定： (1) 按满流计算 (2) 倒虹管内流速一般采用1.2-1.5 m/s，
在条件困难时可适当降低，但不宜小于 0.9 m/s，且不得小于上游管渠中的流速。 当管内流速达不到0.9 m/s，应加定期冲 洗措施，冲洗流速不得小于1.2 m/s。
例1 已知n=0.014,D=300mm,I=0.004,Q=30L/s,求v和h/D。
例1 已知n=0.014,D=300mm, h/D =0.55,Q=32L/s,求v和I 。
§2-2 污水设计流量的确定
城市及工业企业污水设计总流量：
Q=Q1+Q2+Q3+Q4+Q渗
Q渗指地下水渗入量，一般以单位管道延长米 或单位服务面积公顷计算，日本规定采用经验数 据，按每人每日最大污水量的10%-20%。
管道的埋设深度有两个意义：
决定污水管道最小覆土厚度 的因素有哪些？
地面荷载
冰冻线的要求
地面 管道
覆 土 厚 度埋
设 深 度
满足街坊管连接要求
L
Z1
Z2
H
h
Δ 连接支管
街坊污水管
街道污水管
H=h+IL+Z1-Z2+Δh
出户管
式中：H——街道污水管网起点的最小埋深，m； h——街坊污水管起点的最小埋深，0.6~0.7m；
d ——街沟的最小覆土厚度，m； h ——街区或厂区内的污水沟道起端的最小埋深，m； i ——街区或厂区内的污水沟道和连接支管的坡度L——街区或厂区内的污水沟道和连接支管的总长度，m h1 ——街沟窨井处地面高程，m；
h2 ——街区或厂区内的污水沟道起点窨井处地面高程，m。
管段的衔接
窨井上下游的管段在衔接时应遵循下述 原则：
在一般情况下，异管径沟段采用沟顶平 接。
有时，当上下游沟段管径相同而下游沟 段的充盈深小于上游沟段的充盈深时， (由小坡度转入较陡的坡度时，可
能出现这种情况)，也可采用沟顶平接。
通常，同管径沟段往往是下游沟段的充 盈深大于上游沟段的允盈深，避免上游 沟段中形成回水而采用水面平接。
在平坦地区，为了减少沟道埋深，异管 径的沟段有时也采用水面平接或充满度 0.8处平接。
当异管径沟段采用沟顶平接而发现下游 沟段的水面高于上游沟段的水面时(这种 情况并不常见)，应改用水面平接。
在特殊情况下，下游管段的管径小于上 游管段的管径(坡度突然变陡时，可能出 现这种情况)，而不能采用管顶平接或水 面平接时，应采用管底平接以防下游沟 段的管底高于上游管段的沟底。
为了减少管道系统的埋深，虽然下游管 管管径大于上游沟管管径，有时也可采 用管底平接。
***国内一些城市污水管道长期运行的情况说明， 超过上述最高限值，并未发生冲刷管道的现象。
（3）最小管径
1、为什么要规定最小管径？
街坊管最小管径为200mm，街道管最小管径为300mm。
2、什么叫不计算管段？
在管道起端由于流量较小，通过水力计算查得的管径 小于最小管径，对于这样的管段可不用再进行其他的水力 计算，而直接采用最小管径和相应的最小坡度，这样的管 段称为不计算管段。
（4）最小设计坡度
（1）
（2）
（3）Biblioteka ——相应于最小设计流速的坡度为最小设计坡度，最 小设计坡度是保证不发生淤积时的坡度。
规定：管径200mm的最小设计坡度为0.004；管径 300mm的最小设计坡度为0.003；管径400mm 的最小设计坡度为0.0015。
§2-3 污水管道的水力计算
四、污水管道的埋设深度
管道 管座 基础 垫层
地基
§2-3 污水管道的水力计算
三、污水管道水力计算的设计规定
设计充满度（h/D） 设计流速（v） 最小管径（D） 最小设计坡度（i）
管顶平接是指在水力学计算中，使上游 管段和下游管段的管顶内壁的高程相同。
采用管顶平接时，上游管段产生回水的 可能性较小，但往往使下游管段的埋深 增加。
的距离。
管道的埋设度对整个沟道系统的造价和 施工影响很大，沟道愈深，则造价愈贵， 施工期愈长。
所以，管道的埋设深度小些好，并有一
个最大限值，这个限值称做最大埋深。
沟道的最大埋深需要根据技术经济指标
及施工方法决定。
在干燥土壤中，沟道最大 埋深一般不超过7-8m；在 多水、流沙、石灰岩地层
管道的覆土厚度是指沟顶的外壁到地面的距离
解：(1) 确定倒虹管口径
倒虹管中水流流速应大于上游沟道，以防淤积，故管径采用 800mm。 查满流沟管水力学算图，得：当 qV＝500 L/s，D＝800 mm 时，i＝0.00143，v＝1.0m/s。 （2）确定下游沟底高程
（2）确定下游沟底高程 倒虹管进水井上游沟管与出水井下游沟管间的水位差：
(3) 倒虹管数量
① 越河道的倒虹管，一般敷设2条工作 管道；
② 过小河、旱沟和洼地时，可敷设1条 工作管道；
③ 过特殊重要构筑物(如地下铁道)时， 应敷设3工作管道，2条工作1条备用。
(4) 水平管的管顶距规划河底一般不小 于1m
水位差
H iL 1.5 v 2 0.05(m) 2g
管沟道埋深小些好，但是，沟道的覆土厚度有 一个最小限值，称最小覆土厚度。最小覆土厚 度决定于下列三个因素：
①必须防止沟道中的污水冰冻和因土壤冰冻膨 胀而损坏沟道；
②必须防止沟壁被车辆造成的活荷重压坏； ③必须满足支沟在衔接上的要求。
街沟的最小土厚度可用下式计算：
d h iL h1 h2
①尽可能提高下游管段的高程，以减少 埋深，从而降低造价，在平坦地区这点 尤其重要；
②避免在上游管段中形成回水而造成淤 积；
③不允许下游管段的沟底高于上游沟段 的沟底。
管段的衔接方法通常采用： 沟顶平接 水面平接 沟底平接（在特殊情况下需要采
用）
乘插式
企口式
平口式
§排水管道的基础
一、排水管道基础的组成
水面平接是指在水力学计算中，使上游 管段和下游管段的水面高程相同。
用水面平接时,常因管道中流量出现变化 时(主要是上游的小管道)而产生回水， 但下游管道的埋深可以浅些。为了减少 下游管道的埋深，也有人建议在充满为 0.8处平接。
沟底平接是指在水力学计算中，要使上 游沟段和下游沟段的沟底内壁的高程相 同
【例 1】倒虹管进水井上游沟道中流量 qV＝500 L/s，口径 D ＝1000 mm，坡度 i＝0.00062，流速 v＝0.78 m/s，充满度 h/D ＝0.75，水面高程+0.75 m，沟底高程±0.00m。倒虹管出水 井下游沟道中的各水力学要素数值与上游沟道相同，试设计 直管式倒虹管，并求下游沟道沟底高程。
（2）设计流速
——与设计流量和设计充满度相应的污水平均流速。
最小设计流速：是保证管道内不发生淤积的流速， 与污水中所含杂质有关；国外很多专家认为最小流 速为0.6-0.75m/s，我国根据试验结果和运行经验确 定最小流速为0.6m/s。
最大设计流速：是保证管道不被冲刷破坏的流速， 与管道材料有关；金属管道的最大流速为10m/s， 非金属管道的最大流速为5m/s。
v2 H iL 1.5
2g
H 0.0014 50 1.5 12
0.146 (m)
2 9.81
采用 0.2 m（相当于增加 0.054m），以改善倒虹管水力学条件。 下游沟底高程＝0.75-0.20-0.75＝-0.2（m）
【例 2】已知最大流量为 510 L/s，最小流量为 120 L/s，倒虹管长为 100 m， 共 4 只 15°弯头，倒虹管上游管流速 1.0 m/s，下游管流速 1.24 m/s。求倒虹管 管径和倒虹管的全部水头损失。
200~300 350~450 500~900 ≥1000
最大充满度（h/D）
0.55 (0.60) 0.65 (0.70) 0.70 (0.75) 0.75 (0.80)
为什么要做最大设计充满度的规定？
1、预留一定的过水能力，防止水量变化的冲击， 为未预见水量的增长留有余地；
2、有利于管道内的通风； 3、便于管道的疏通和维护管理。
国外规范规定：污水管道最小埋深，应根据当地 的养护经验确定。无养护资料时，采用如下数值： 管径小于500mm，管底在冰冻线上0.3m；管径大 于500mm，为0.5m。
§2-3 污水管道的水力计算
污水管道的埋设深度
管道的埋设深度有两个意义： 决定污水管道最小覆土厚度 的因素有哪些？
地面荷载
冰冻线的要求
满足街坊管连接要求
地面 管道
覆 土 厚 度
埋 设 深 度
L
Z1
Z2
H
h
Δ 连接支管
街坊污水管
街道污水管
H=h+iL+h1-h2+Δh
出户管
式中：H——街道污水管网起点的最小埋深，m； h——街坊污水管起点的最小埋深，0.6~0.7m；
h1——街道污水管起点检查井检查井处地面标高，m； h2——街坊污水管起点检查井检查井处地面标高，m；
Z1——街道污水管起点检查井检查井处地面标高，m； Z2——街坊污水管起点检查井检查井处地面标高，m；
I——街坊污水管和连接支管的坡度； L——街坊污水管和连接支管的总长度，m； Δh——连接支管与街道污水管的管内底高差，m。
温度与地层深度关系图
《室外排水设计规范》规定：无保温措施的生活 污水管道，管底可埋设在冰冻线以上0.15m；有保 温措施或水温较高的管道，距离可以加大。
解：(1) 考虑采用三条管径相同而平行敷设的倒虹管线，每条倒虹管的最 大流量为 510/3＝170 L/s，查水力计算表得倒虹管管径 D＝400 mm，水力坡度 i=0.0065，流速 v＝1.37 m/s，此流速大于允许的最小流速 0.9 m/s，也大于上游 沟管流速 1.0 m/s。
