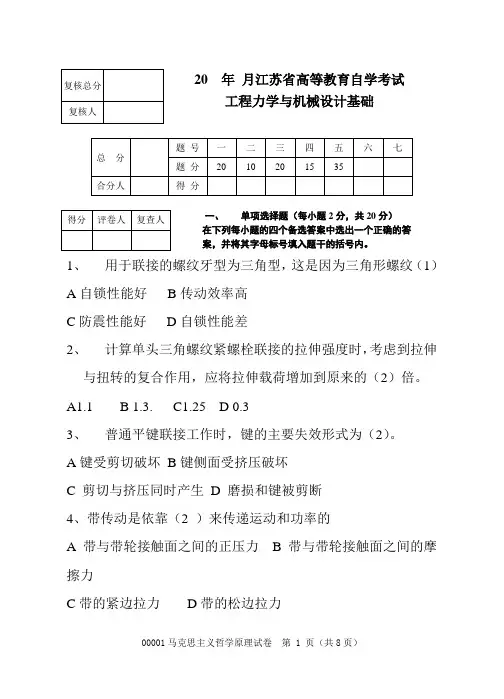

江苏自学考试《工程力学与机械设计》复习题
课程代码：05799
一、单项选择题
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．平面汇交力系如图所示，已知：F 1=F 2=2kN ，F 3=4kN ，则该力系合力R 的大小为（ ）
A ．R=2(1+3)kN
B ．R=4kN
C ．R=23kN
D ．R=0
2．大小相等、方向相反、沿同一直线作用的两个力（ ）
A.作用于同一物体时构成二力平衡
B.作用于同一物体时构成作用力与反作用力
C.作用于同一刚体时构成二力平衡
D.作用于同一刚体时构成作用力与反作用力
3．两个力大小相等，分别作用于物体同一点处时，对物体的作用效果（ ）
A ．必定相同
B ．未必相同
C ．必定不同
D ．只有在两力平行时相同 4．平面上的合力对该平面内一点的矩（ ）
A ．大于其各分力对该点的矩的代数和
B ．等于其各分力对该点的矩的代数和
C ．小于其各分力对该点的矩的代数和
D ．有时大于、有时小于其各分力对该点的矩的代数和
5．截面上的正应力的方向（ ）
A ．平行于截面
B ．垂直于截面
C ．可以与截面任意夹角
D ．与截面无关
6．物块与水平面间的摩擦角为ϕ，所受主动力的合力F 的作用线与接触面法线的夹角为α
且已知α＞ϕ。

则（ ）
A.力F 值愈大，物块愈容易滑动
B.力F 值愈小，物块容易滑动
C.无论力F 为何值，物块必滑动
D.无论力F 为何值，物块必静止
7．截面上的正应力的方向（ ）
A.平行于截面法线
B.垂直于截面法线
C.可以与法线任意夹角
D.与截面法线无关
8．图示桁架结构受F 力作用，其中拉伸的杆件是（ ）
A.1杆
B.2杆
C.3杆
D.1杆和2杆
9．图示4种塑性材料的拉伸曲线，强度最低的是（ ）
A. a
B. b
C. c
D. d
10．图示低碳钢拉伸曲线下屈服极限对应于（ ）
A ．a 点
B ．b 点
C ．c 点
D ．d 点
11．平面汇交力系如图所示，已知F 1=F 2= F 3=2kN ，则该力系合力R 的大小为( )
A ．R =4kN
B ．R =2(2+1)kN
C ．R =2(2-1)kN
D ．R =2kN
12．若平面任意力系为平衡力系，则该力系向任意一点A 简化的结果一定是( )
A ．主矢R ＇≠0，主矩M A =0
B ．主矢R ＇=0，主矩M A =0
C ．主矢R ＇=0，主矩M A ≠0
D ．主矢R ＇≠0，主矩M A ≠0
13．图示轴向受拉杆在P 力作用下的弹性变形能为U ，当P 增大到2P 时，杆内的弹性变形能为（ ）
A．2U
B．4U
C．8U
D．16U
14．图示结构为（）
A．一次超静定结构
B．二次超静定结构
C．三次超静定结构
D．静定结构
15.在如题1蚕所示的齿轮—凸轮轴系中，键2称为( )
A.零件
B.机构
C.构件
D.部件
16.楔键联接的主要缺点是( )
A.轴与轴上零件对中性差
B.键安装时易损坏
C.键装入键槽后，在轮毂中产生初应力
D.键的斜面加工困难
17.在常用的螺纹联接中，自锁性能最好的螺纹是( )
A.锯齿形螺纹
B.梯形螺纹
C.三角形螺纹
D.矩形螺纹
18.带传动中，υ1为主动轮圆周速度，υ2为从动轮圆周速度，υ为带速，这些速度之间存在的关系是( )
A.υ1=υ2=υ
B.υ1>υ>υ2
C.υ1<υ<υ2
D.υ1=υ>υ2
19.带传动的主要失效形式是带的( )
A.胶合和打滑
B.磨损和胶合
C.疲劳拉断和打滑
D.磨损和疲劳点蚀
20.一对渐开线标准直齿圆柱齿轮，m=2mm，z1=18，z2=43，实际中心距a＇=62mm，下面说法
正确的是( )
A.节圆小于分度圆
B.节圆与分度圆重合
C.节圆大于分度圆
D.分度圆的大小取决于中心距
21.对渐开线齿轮的齿廓曲线形状没有
．．影响的参数是( )
A.模数
B.齿轮齿数
C.压力角
D.齿顶高系数
22.高速重载且散热条件不良的闭式齿轮传动，其最可能出现的失效形式是( )
A.轮齿折断
B.齿面胶合
C.齿面磨粒蘑损
D.齿面塑性变形
23.一角接触球轴承，内径85mm，正常宽度，直径系列为3，公称接触角仪α=15°，公差等
级为0级，游隙组别为0，其代号为( )
A.7317AC
B.7317D／CO
C.7317B／P0
D.7317C
24.滚动轴承在一般转速下的主要失效形式是( )
A.过量的塑性变形
B.过度磨损
C.疲劳点蚀
D.胶合
25.螺纹联接防松的实质是( )
A.增加螺纹联接的轴向力
B.增加螺纹联接的横向力
C.防止螺纹副发生相对转动
D.增加螺纹联接的刚度
26.普通平键长度的主要选择依据是( )
A.传递转矩的大小
B.传递功率的大小
C.轴的直径
D.轮毂的宽度
27.在带传动工作时，产生打滑的条件是( )
A.有效拉力F>摩擦力总和的极限值Fμlim
B.紧边拉力F1>摩擦力总和的极限值Fμlim
C.紧边拉力F1<摩擦力总和的极限值Fμlim
D.有效拉力F<摩擦力总和的极限值Fμlim
28.普通V带传动设计中，限制小带轮的直径主要是为了( )
A.使结构紧凑
B.限制弯曲应力
C.保证带和带轮之间有足够的摩擦力
D.限制小带轮的包角
29.在安装标准直齿圆柱齿轮时，若实际中心距大于标准中心距，则将使( )
A.重合度变大
B.定角速比无法保证
C.啮合角变大
D.节圆压力角变小
30.对闭式齿轮传动，齿面弯曲疲劳强度设计准则针对的齿轮失效形式是( )
A.齿面点蚀
B.齿面胶合
C.齿面磨损
D.轮齿折断
11.一对正确啮合的斜齿圆柱齿轮传动，其参数为标准值的是( )
A.法面模数、法面压力角
B.端面模数、端面压力角
C.端面模数、端面压力角、分度圆上的螺旋角
D.法面模数、法面压力角、分度圆上的螺旋角
31.传动轴工作时承受( )
A.转矩和弯矩
B.弯矩
C.转矩
D.摩擦力矩
32.滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示( )
A.轴承的类型、结构和尺寸
B.轴承组件
C.轴承内部结构的变化和轴承公差等级
D.轴承游隙和配置
33.一般转速的滚动轴承计算准则是( )
A.进行静强度计算
B.进行极限转速计算
C.进行疲劳寿命计算
D.进行热平衡计算
二、填空题
请在每小题的空格中填上正确答案。

错填、不填均无分。

34．两力偶的力偶矩大小相等、转向相反，作用面的法线方向相同。

则这两力偶能否等效?______。

35．约束作用于约束物体上的力称为__________.
36．平面汇交力系平衡的几何条件是__________.
37．组成力偶的两个力对其所在平面内任一点之矩的代数和等于__________.
38．刚体在三个力作用下处于平衡状态，其中两个力的作用线汇交于一点，则第三个力的作用线一定通过__________.
39．刚体在同一平面内受力偶矩M和作用线不过A点的力F作用。

已知力系满足∑)(F A M
=0，则刚体能否平衡?________
40．刚体受平面力系作用，并满足∑)(F A M
=0，
∑)(F B M
=0和
∑x F
=0。

则保证刚体
处于平衡，两矩心的连线AB与投影轴x所满足的条件为________。

41．根据拉压胡克定律，轴向应力σ等于________。

42．均匀分布载荷作用的一段梁上，剪力图的形状为________。

43．刚体上A、B、C三点构成等边三角形，各点分别作用力F1、F2、F3，且F1=F2=F3，则刚体能否处于平衡? ______。

44．图示铆钉钢板联接，铆钉直径d，联接板厚t。

则铆钉受剪切面的面积等于______。

45．若三个不平行的力构成平面平衡力系，则其组成的力三角形_________．
46．当平面任意力系有合力时，合力对作用面内任意点的矩等于力系中各力对_________的代数和．
47．楔键的工作面是_______。

48．普通三角形螺纹的自锁条件是_______。

49．带传动的主要失效形式是带的_______和打滑。

50．一对渐开线直齿圆柱齿轮的连续传动条件是使实际啮合线长度_______齿轮的法向齿距。

51.按照螺纹联接的防松方法，采用串联钢丝防松是属于_________防松。

52.根据齿轮的工作特点，轮齿芯部应有足够的抗弯曲强度和冲击韧度，齿面应有足够的
_________。

53.用齿条型刀具范成法加工渐开线标准齿轮时，若刀具的齿顶线超过啮合极限点N1,就会产
生_________。

三、简单计算题
54.平面力系由大小、方向和作用点已知的四个力组成，如图所示。

试求该力系对坐标原点O的主矩，并图示结果。

(图中OA=5m)
55．按图示结构尺寸及荷载求支座A、B的约束反力．
56．按图示结构尺寸及荷载求支座A、B的约束反力.
57．重量为P=12kN的矩形板水平放置，重心C如图所示，求铅垂绳索AA＇的拉力．
58.简支梁如图所示，不计自重。

已知：a，F。

试求：固定铰支座A处受力，画完整的受力图。

59．外伸梁如图所示，不计自重。

已知：a，F。

试求：固定铰支座A处受力，画出完整的受力图。

60.图示桁架结构中，二杆[]σ
=180MPa，α=30°，F=180kN，试求其横截面面积。

四、计算题
61.平面结构由AB，BC组成，已知a，M。

不计梁自重。

试求A，C处的约束力。

62．结构尺寸及荷载如图所示，求固定端支座A和链杆支座C的约束反力．
m=0.5Pa
63．组合梁由AC、CD组成。

已知a，M。

不计梁自重。

试求A，B，D处的约束力。

64.已知一对渐开线外啮合标准直齿圆柱齿轮传动，其模数m=4mm，齿数z1=18，z2=54，
齿顶高系数
*
a
h=1，顶隙系数c*=0.25，压力角
20
=
α。

试求这对齿轮传动的标准中心距a、
传动比i12及小齿轮的分度圆直径d1、齿顶圆直径da1、齿根圆直径df1和基圆直径db1。

65.一对标准安装的渐开线直齿圆柱齿轮外啮合传动，已知中心距a=100mm，z1=20，z2=30，
α=20°，*a h=1，c*=0.25。

求：
(1)齿轮的模数m；
(2)齿轮2的分度圆直径d2、齿顶圆直径d a2、齿根圆直径d f2和基圆直径d b2。

66．已知一正常齿渐开线标准外啮合圆柱齿轮传动，其模数m=4mm，压力角 =20°，*
h=1，c*=0.25，中心距a=200mm，传动比i12=3。

试求两轮的齿数z1、z2，分度圆直径d1、a
d2，齿顶圆直径d a1、d a2。

67.在题图所示轮系中，已知各轮齿数为：z1=60，z2=15，z2′=30，z3=105，z4=35，z5=32。

试求传动比i15，并说明轮l和轮5的转向是否相同。

五、分析题
68.某二级展开式斜齿圆柱齿轮减速器，已知轮1主动，转动方向和螺旋线方向如题图所示。

欲使中间轴上两轮的轴向力抵消一部分，试确定齿轮3和4的螺旋线方向，并画出中间轴上两齿轮的圆周力Ft2、Ft3和轴向力Fa2、Fa3的方向。

69.已知在一级蜗杆传动中，蜗杆为主动轮，蜗轮的螺旋线方向和转动方向如题图所示。

试
将蜗杆和蜗轮的轴向力F a1、F a2，圆周力F t1、F t2，蜗杆的螺旋线方向和转动方向n1标在图
70.两块金属板用z个普通螺栓(螺纹小径为d1)联接，已知结合面的摩擦系数为μ，可靠性系数为K，螺栓材料的许用应力为[σ]，试分析该螺栓组联接所能承受的横向外载荷F∑。

71.已知某气缸用z个小径为d1的普通螺栓联接，作用在汽缸盖上的总轴向载荷为F∑，单个
螺栓受力后剩余预紧力为F〃，螺栓的许用应力为[σ]。

分析单个螺栓所受总拉力F0的大小，并写出其强度条件公式。

六、设计题
72.题图为一轴系结构，按示例①所示，编号指出其他错误。

(注：不考虑轴承的润滑方式以及图中的倒角和圆角)。

示例：①—缺少调整垫片
73.题图所示轴系结构，按示例①所示，编号并指出其他错误(不少于7处)。

(注：不考虑轴
承的润滑方式以及图中的倒角和圆角)。

示例：①-缺少调整垫片。
