H江碾压混凝土重力坝设计说明书1
碾压混凝土的重力坝设计大纲例范本
![碾压混凝土的重力坝设计大纲例范本](https://img.taocdn.com/s3/m/b75b7014580216fc710afd0c.png)
观测布置应符合下列原则:
(1)观测项目和测点布设应考虑碾压混凝土分层铺筑、上升速度快、间歇期短等特点,全面反映大坝的工作状况,并宜做到少而精;
(2)观测坝段应选择地质条件复杂或具有代表性的坝段;
(3)观测项目的确定,应根据工程的重要性、设计计算及模型试验成果、温度控制等方面的要求,并参考类似工程的观测布置资料;
(2)具有足够的整体性和均匀性,以满足坝基抗滑稳定要求和减少不均匀沉陷;
(3)具有足够的抗渗性,以满足渗透稳定的要求;
(4)具有足够的耐久性,以防止岩体性质在水压的长期作用下发生恶化。
6.1.2坝基处理措施
根据坝基处理要求,结合本工程地质条件,坝基处理措施有:坝基开挖、固结灌浆、防渗帷幕、坝基排水、断层破碎带与软弱夹层的处理等。
(3)SDJ 21-78 混凝土重力坝设计规范(试行)及补充规定;
(4)DL/T 5005-92 碾压混凝土坝设计导则;
(5)SDJ 10-78 水工建筑物抗震设计规范(试行);
(6)SL 53-94 水工碾压混凝土施工规范;
(7)SL 48-94 水工碾压混凝土试验规范;
(8)SDJ 336-89 混凝土大坝安全监测技术规范。
4.4 泄洪建筑物布置
4.5 引(输)水建筑物布置
4.6 施工导流建筑物布置
5 坝体断面设计
5.1 设计原则
(1)碾压混凝土重力坝的断面设计在体型上应力求简单,便于施工,上游坝面宜采用铅直面。
(2)在断面设计中,应根据工程等级、结构布置、施工工艺和运行要求等因素注意做好防渗和排水设计。
(3)断面设计应注意对碾压混凝土层间薄弱面的复核。
6.2 坝基开挖
6.2.1坝基开挖深度
混凝土重力坝设计规范word版
![混凝土重力坝设计规范word版](https://img.taocdn.com/s3/m/8cad3e54941ea76e59fa0405.png)
目次前言1 范围2 引用标准3 总则4 术语、符号5 重力坝布置6 坝体结构和泄水建筑物型式7 泄水建筑物的水力设计8 结构计算基本规定9 坝体断面设计10 坝基处理设计11 坝体构造12 坝体防裂及温度控制13 观测设计附录A (标准的附录) 堰面曲线、堰面压力及反弧段半径附录B (标准的附录) 坝身泄水孔体型设计附录C (标准的附录) 水力设计计算公式附录D (标准的附录) 坝基、坝体抗滑稳定抗剪断参数值附录E (标准的附录) 实体重力坝的应力计算公式附录F (标准的附录) 坝基深层抗滑稳定计算附录G (标准的附录) 坝体温度和温度应力计算条文说明1 范围本规范规定了重力坝的布置、结构计算、设计原则、温度控制和观测等技术要求。
本规范适用于水利水电大、中型工程岩基上的1、2、3级混凝土重力坝的设计,4、5级混凝土重力坝设计可参照使用。
对于坝高大于200m的混凝土重力坝设计,应作专门研究。
22引用标准33下列标准所包含的条文,通过在本标准中引用而构成本标准的条文。
在标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB50199—94 水利水电工程结构可靠度设计统一标准 GB50201—94 防洪标准DL/T5039—95 水利水电工程钢闸门设计规范DL/T5057—1996水工混凝土结构设计规范DL5073—1997 水工建筑物抗震设计规范DL5077—1997 水工建筑物荷载设计规范DL/T5082—1998水工建筑物抗冰冻设计规范SD105—82 水工混凝土试验规程SD303—88 水电站进水口设计规范SDJ12—1978 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分) (试行) 及补充规定SDJ336—89 混凝土大坝安全监测技术规范(试行) SL48—94 水工碾压混凝土试验规程3 总则3.0.1 本规范是根据GB50199规定的原则制定的。
混凝土重力坝毕业设计计算书
![混凝土重力坝毕业设计计算书](https://img.taocdn.com/s3/m/ec20c6370a4c2e3f5727a5e9856a561252d32111.png)
1.5
由于防渗的需要,坝基须设置防渗帷幕和排水孔幕.据基础廊道的布置要求,初步拟定防渗帷幕与排水孔廊道中心线在坝基面处距离坝踵5.5m.
第二章
2.1
作用在坝基面的荷载有:自重、静水压力、扬压力、淤沙压力、浪压力、土压力,常取 坝长进行计算.
2.
自重
自重 在正常蓄水位、设计洪水位、校核洪水位完全一样计算步骤如下;
∑P=17061.85 KN
K′=3.190789>2.3
> 2.3
故非溢流坝段抗滑稳定满足设计规X要求.
第四章
4.1
4.1.1
根据SL319-2005《混凝土重力坝设计规X》,按下列公式进行应力计算:
图4.1应力计算图示
<1>上游面垂直正应力:
<2>下游面垂直正应力:
式中:
4.
由《混凝土重力坝设计规X》SL319—2005可知:
4.2.
<1>上游面垂直正应力:
T=109.45
<2>下游面垂直正应力:
第五章
5.1
为了使水库具有较大的超泄能力,采用开敞式孔口,WES实用堰.
5.2
洪水标准的确定:本次设计的重力坝是Ⅲ级建筑物,根据GB50201—94表6.2.1,采用50年一遇的洪水标准设计,500年一遇的洪水标准校核.
5.3
流量的确定:根据基础资料可知,设计情况下,溢流坝的下泄流量为115.75m3/s;在校核情况下溢流坝的下泄流量为176m3/s.
14775.9
15784.29
扬压力
-25586.66
-57222.22
-59984.09
波浪力
官地水电站碾压混凝土重力坝设计关键技术总结
![官地水电站碾压混凝土重力坝设计关键技术总结](https://img.taocdn.com/s3/m/e87f1835580102020740be1e650e52ea5518ce82.png)
官地水电站碾压混凝土重力坝设计关键技术总结陈强;闫勇【摘要】官地水电枢纽工程位于高山峡谷地区,枢纽区地形地质条件复杂,坝址河谷狭窄,具有泄洪流量大、水头高,地震烈度大等特点。
针对上述问题,通过大量研究和试验,采用了较新的泄洪消能方案增强了泄洪消能结构安全,采取较优的抗震措施解决了大坝抗震问题,其大坝结构布置形式和抗震措施能较好的适应碾压混凝土施工;针对特定地形条件对枢纽布置进行了个性化设计;在大坝结构设计方面进行了创新。
【期刊名称】《水电站设计》【年(卷),期】2014(000)002【总页数】5页(P54-58)【关键词】官地水电站;碾压混凝土;枢纽布置;底流消能;抗震措施【作者】陈强;闫勇【作者单位】中国水电顾问集团成都勘测设计研究院有限公司,四川成都610072;中国水电顾问集团成都勘测设计研究院有限公司,四川成都 610072【正文语种】中文【中图分类】TV642.31 工程概况官地水电站枢纽主要由碾压混凝土重力坝、坝身泄洪表孔和中孔、消力池、右岸地下引水发电系统等建筑物组成,碾压混凝土重力坝最大坝高168m。
大坝设计洪水标准为:按500年一遇洪水设计,相应流量为14 000m3/s;按5000年一遇洪水校核,相应流量为15 900m3/s。
枢纽区属高山峡谷地形,河谷呈基本对称的“V”型,临江坡高大于700m,谷坡较陡峻,左岸地形坡度40°~50°,局部段35°~40°;右岸35°~40°,局部段达50°~60°。
坝址区出露二叠系上统玄武岩组(P2β)地层,坝基岩体主要为角砾集块熔岩,岩石坚硬;右岸坝肩坝基上部还涉及少量杏仁状玄武岩。
岩体风化卸荷强烈,全强风化下限最大水平深度达60余m,弱风化上段下限在岸坡上部可深达120m。
强卸荷下限最大水平深度大于90m。
结构面较发育,以错动带、裂隙为主。
错动带延伸较长,宽度大多为0.01~0.1m,主要由压碎岩、角砾岩组成,在卸荷带内基本都充填次生泥。
重力坝设计设计
![重力坝设计设计](https://img.taocdn.com/s3/m/af090a2cbcd126fff7050b91.png)
第一章金河金水水利枢纽毕业设计基本资料1.1 流域概况及枢纽任务万江是我国大河流之一,其干流全长1200公里,流域面积25400平方公里,上游95%为山地,河床狭窄,水流湍急;中游大部分为丘陵地带,河床较宽;下游岸为冲积平原,人口最密,农产丰富,为重要农业区域,且有一个中等工业城市,但下游河床淤高,主要靠堤防挡水,每当汛期,常受洪水威胁。
万江流域内物产以农产为主,有稻谷、小麦、玉米、甘薯等,矿产较少,燃料很缺乏。
金河是万江的重要支流,流经万江的上、中游地带,全长250公里,平均坡降为0.0009,流域面积为9200平方公里,河道两岸为山地丘陵,河道狭窄,水流较急,能量蕴藏甚大,但洪水涨落迅速,对万江中下游防洪相当不利。
金河开发计划是配合万江而制定的,为减轻金河洪水对万江中下游农田的威胁,且开发金河能够供应万江中下游工农业日益增长的动力需要,拟在金河与万江汇流处的金水兴建水利枢纽。
本枢纽的主要任务是防洪、发电等综合利用效益。
1.2 坝址地形在本坝址地区,河床狭窄,仅一百多米宽,但随着高程之增高两岸便趋于平坦。
两岸高度在200米以上,海拔高程在400米以上,在坝址处右岸较左岸为陡,右岸平均坡度为0.5左右,左岸为0.4左右。
坝址位于河湾的下游,在坝址上游十余公里有一开阔地带,为形成水库的良好条件。
1.3 坝址地质该区地质构造比较简单,主要岩层为黑色硅质页岩和燧石,上有3-9米左右的覆盖层,系河沙卵石,近风化泥土层及崩石。
其岩层性质为:黑色硅质页岩:属沉积岩,为硅质胶结物之页岩,根据勘测结果,该岩层性质坚硬致密,仅岩石上层10-18米深度存在有裂缝和节理,不很严重,但须加以处理,经过压水试验,岩石之单位吸水量为0.1公升/分钟。
燧石:其岩层不宽,分布于左岸,岩性较黑色硅质页岩为弱。
岩层走向:左岸为南300西,右岸为南50东,倾角为500-700,倾向正向上游:在坝址处,据目前资料尚未发现断层。
硅质页岩的力学性质:(1)天然含水量时的平均容重: 2600公斤/立方米(2)基岩抗压强度: 1000-1200公斤/平方厘米(3)牢固系数 12~15(4)岩石与混凝土之间的的抗剪断摩擦系数为f’=0.85,抗剪断凝聚力系数c’=7.0kg/cm2;抗剪摩擦系数f=0.65。

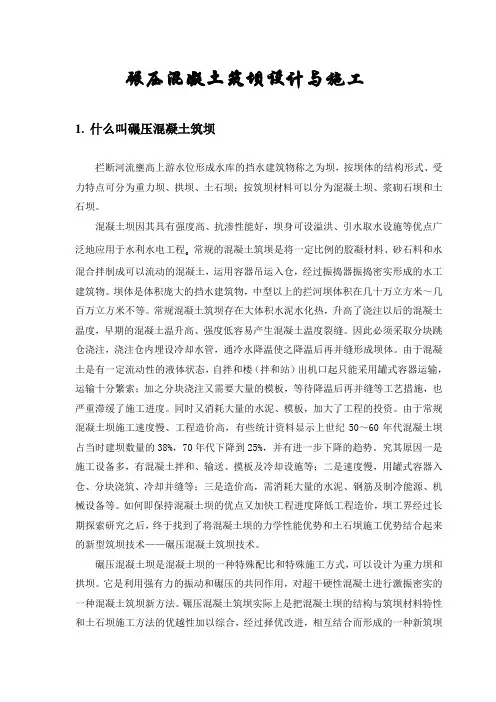

碾压混凝土筑坝设计与施工
![碾压混凝土筑坝设计与施工](https://img.taocdn.com/s3/m/5f366578551810a6f52486cf.png)
碾压混凝土筑坝设计与施工1.什么叫碾压混凝土筑坝拦断河流壅高上游水位形成水库的挡水建筑物称之为坝,按坝体的结构形式、受力特点可分为重力坝、拱坝、土石坝;按筑坝材料可以分为混凝土坝、浆砌石坝和土石坝。
混凝土坝因其具有强度高、抗渗性能好,坝身可设溢洪、引水取水设施等优点广泛地应用于水利水电工程。
常规的混凝土筑坝是将一定比例的胶凝材料、砂石料和水混合拌制成可以流动的混凝土,运用容器吊运入仓,经过振捣器振捣密实形成的水工建筑物。
坝体是体积庞大的挡水建筑物,中型以上的拦河坝体积在几十万立方米~几百万立方米不等。
常规混凝土筑坝存在大体积水泥水化热,升高了浇注以后的混凝土温度,早期的混凝土温升高、强度低容易产生混凝土温度裂缝。
因此必须采取分块跳仓浇注,浇注仓内埋设冷却水管,通冷水降温使之降温后再并缝形成坝体。
由于混凝土是有一定流动性的液体状态,自拌和楼(拌和站)出机口起只能采用罐式容器运输,运输十分繁索;加之分块浇注又需要大量的模板,等待降温后再并缝等工艺措施,也严重滞缓了施工进度。
同时又消耗大量的水泥、模板,加大了工程的投资。
由于常规混凝土坝施工速度慢、工程造价高,有些统计资料显示上世纪50~60年代混凝土坝占当时建坝数量的38%,70年代下降到25%,并有进一步下降的趋势。
究其原因一是施工设备多,有混凝土拌和、输送、摸板及冷却设施等;二是速度慢,用罐式容器入仓、分块浇筑、冷却并缝等;三是造价高,需消耗大量的水泥、钢筋及制冷能源、机械设备等。
如何即保持混凝土坝的优点又加快工程进度降低工程造价,坝工界经过长期探索研究之后,终于找到了将混凝土坝的力学性能优势和土石坝施工优势结合起来的新型筑坝技术——碾压混凝土筑坝技术。
碾压混凝土坝是混凝土坝的一种特殊配比和特殊施工方式,可以设计为重力坝和拱坝。
它是利用强有力的振动和碾压的共同作用,对超干硬性混凝土进行激振密实的一种混凝土筑坝新方法。
碾压混凝土筑坝实际上是把混凝土坝的结构与筑坝材料特性和土石坝施工方法的优越性加以综合,经过择优改进,相互结合而形成的一种新筑坝技术。
例析碾压混凝土重力坝砼浇筑施工
![例析碾压混凝土重力坝砼浇筑施工](https://img.taocdn.com/s3/m/8fe7636284868762cbaed58c.png)
例析碾压混凝土重力坝砼浇筑施工l.工程概况大坝为碾压混凝土重力坝,坝顶轴线长度265m,坝顶宽5m,坝顶高程543.00m,最大坝高为60.0m。
大坝由溢流坝段和两岸非溢流坝段组成,由左至右分为10个坝段。
1 #和2#坝段为左岸非溢流坝段,3#、4#和5#坝段为溢流坝段、6#、7#、8#、9#和10#坝段为右岸非溢流坝段。
非溢流壩段坝体上游面高程506.00m以上为直立面,高程506.00m以下坡度为1:0.2;非溢流坝下游面坡度为1:0.7。
非溢流坝段坝体临水侧设0.5m厚R90200变态混凝土,抗渗等级为W6,其后采用1.5〜3.5m厚的二级配R90200碾压混凝土,抗渗等级为W6;坝基面设0.5m厚C20常态混凝土垫层;坝体内部为三级配R90150碾压混凝土。
溢流坝段溢流面为C25常态混凝土、边墙为C20常态混凝土,坝体临水侧为0.5m厚R90200变态混凝土,抗渗等级为W6,其后为1.5〜3.5m厚二级配R90200碾压混凝土,抗渗等级为W6,坝体内部及基础混凝土垫层同非溢流坝段。
泄洪建筑物有闸控制坝身表孔,尺寸为3×12×6m。
溢流堰体型为WES型实用堰。
3.坝体混凝土施工方案3.1导流明渠以下(514m以下)混凝土施工6坝段514m导流明渠部分混凝土采用C20常态混凝土浇筑,浇筑工程量共计9958m3。
对于该段混凝土按照6号坝段及7号坝段分缝分仓浇筑。
每个仓面采取分层浇筑方案,层厚控制在30cm左右,2m为一个上升高度。
模板采用大块组合钢模板及封口木模板,坝体廊道内模板采用组合钢模板,入仓采用胎带机,人工平仓振捣。
3.2碾压混凝土分期、分层及水平、垂直运输方式根据枢纽布置特点、地形条件、场内交通条件、碾压混凝土分层、分块浇筑和进度工期要求,该工程坝体混凝土共分为八期(区)进行施工。
其中:一期(区)为511.5m高程以下导流明渠常态混凝土施工;二期(区)为高程495m以下坝体碾压混凝土施工;三期(区)为高程511.5m以下碾压混凝土施工;四期(区)为高程527m以下碾压混凝土施工(0+115m左岸坝体);五期(区)为高程542m 以下碾压混凝土施工(0+000m~0+070m);六期(区)为高程525m以下碾压混凝土施工(0+115m右岸坝体);七期(区)为高程542m以下碾压混凝土施工(0+115m~0+265m);八期(区)为坝体表孔部分常态混凝土(主要包括溢流面、闸墩和工作桥等混凝土)。
