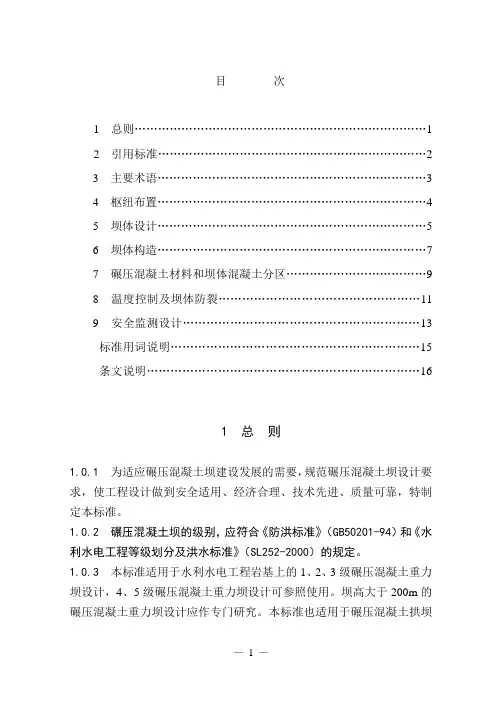

碾压混凝土坝设计规范
目次1总则 (1)2引用标准 (2)3 主要术语 (3)4 枢纽布置 (4)5 坝体设计 (5)6 坝体构造 (7)7 碾压混凝土材料和坝体混凝土分区 (9)8 温度控制及坝体防裂 (11)9 安全监测设计 (13)标准用词说明 (15)条文说明 (16)1 总则1.0.1为适应碾压混凝土坝建设发展的需要,规范碾压混凝土坝设计要求,使工程设计做到安全适用、经济合理、技术先进、质量可靠,特制定本标准。
1.0.2 碾压混凝土坝的级别,应符合《防洪标准》(GB50201-94)和《水利水电工程等级划分及洪水标准》(SL252-2000)的规定。
1.0.3本标准适用于水利水电工程岩基上的1、2、3级碾压混凝土重力坝设计,4、5级碾压混凝土重力坝设计可参照使用。
坝高大于200m的碾压混凝土重力坝设计应作专门研究。
本标准也适用于碾压混凝土拱坝设计。
1.0.4 碾压混凝土坝按其坝高分为低坝、中坝和高坝,坝高在30m以下为低坝,坝高在30m~70m为中坝,坝高在70m以上为高坝。
1.0.5碾压混凝土坝设计应收集并掌握建坝地区的气象、水文、泥沙、地形、地质、地震、建筑材料、生态环境等基本资料,研究施工和运用条件。
1.0.6碾压混凝土坝设计除应符合本标准外,尚应符合国家现行有关标准的规定。
2 引用标准下列标准为本标准中引用的主要标准。
标准出版时所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
《防洪标准》(GB50201-94)《水工碾压混凝土试验规程》(SL 48-94)《水工混凝土结构设计规范》(SL/T191-96)《水工建筑物抗震设计规范》(SL203-97)《水工建筑物抗冰冻设计规范》(SL211-98)《水利水电工程等级划分及洪水标准》(SL252-2000)《混凝土拱坝设计规范》(SL282-2003)《混凝土重力坝设计规范》(SL×××)《水工钢筋混凝土结构设计规范(试行)》(SDJ20-78)《水工碾压混凝土施工规范》(DL/T5112-2000)《混凝土坝安全监测技术规范》(DL/T 5178-2003)3 主要术语3.0.1 碾压混凝土roller compacted concrete指将干硬性的混凝土拌和料分薄层摊铺并经振动碾压密实的混凝土。

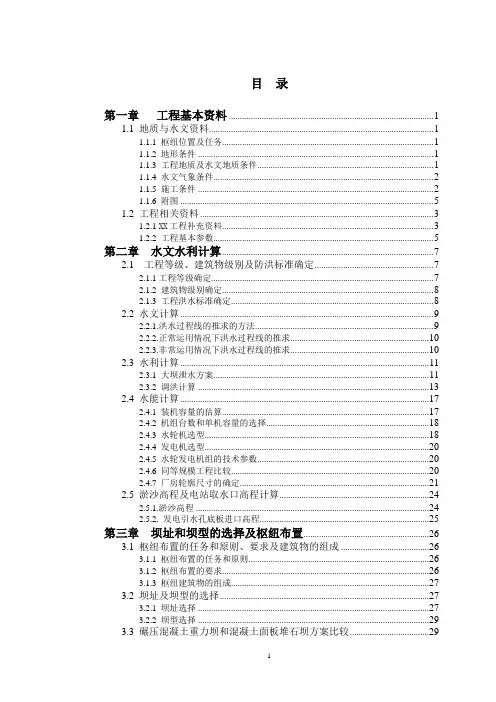

XX碾压混凝土重力坝设计说明书
2.1
2
1.依据
为使工程的安全可靠性与其造价的经济合理性有机统一起来,水利枢纽及其组成建筑物要分等分级,即按工程规模、效益及其在国民经济中的重要性,将水利枢纽分等,然后将枢纽中的建筑物按作用和重要性进行分级。设计水工建筑物均需要根据规范规定,按建筑物的重要性、级别、结构类型、运用条件等,采用一定的洪水标准,保证遇设计洪水标准以内的洪水时建筑物的安全。
三级配为4080mm∶20~40mm∶5~20mm= 30∶40∶30
二级配为 20~40mm∶5~20mm= 50∶50
2.碾压混凝土配合比见表1-3;
3.碾压混凝土热力学性能见表1-4;
4.碾压混凝土物理力学指标见表1-5;
5.碾压混凝土单价(初步估计)为220元/m 。
表1-3 碾压混凝土配合比(初步推荐)
临时性建筑物类型
临时性水工建筑物级别
3
4
5
土石结构
50~20
20~10
10~5
混凝土、浆砌石结构
20~10
10~5
5~3
根据本工程的等别及表2—3、表2—4的有关规定确定,可确定XX工程的洪水标准见表2-5:
表2—5XX工程的洪水标准
水工建筑物
类型
永久性水工建筑物级别
临时性建筑物
重现期(年)
设计
1000~500
碾压混凝土单价初步估计为220表13碾压混凝土配合比初步推荐设计标号2090209020902090三级配三级配二级配二级配水胶比055905590556052634343838170170180190粉煤灰掺量50605040外加剂掺量rc1025rc1025rc1025rc1025混凝土材料用量kgm9595100100水泥8510290114粉煤灰8510290767617598418401483147913781376外加剂043043045048理论容重kgm2509250324992506表14碾压混凝土热力学性能表应用部位面层二级配90rcc水泥品种中热425水灰比056056056胶凝材料用量kgm水泥908595粉煤灰908595温度c202020404040导温系数000370003600036000360003500035导热系数kjkgk798181858385绝热温升c28d160155170最终185175195线膨胀系数909085表15碾压混凝土物理力学指标90rcc水泥品种中热425水灰比056056056胶凝材料用量kgm水泥908595粉煤灰908595018018018抗压强度mpa240240250抗拉强度mpa202021抗剪断强度mpa121251212508085弹性模量1000mpa2525255极限拉伸值000011009095容重gcm245024802470122工程基本参数xx水利枢纽工程参数表项目参数项目参数枢纽任务发电为主兼顾防洪死库容6510流域面积67176km兴利库容129310年降雨量1474mm调洪库容112410年平均流量772m年平均径流量2436亿立方取水方式单管单机有压取水安装高程2462m最大风速及1539ms22km设计水头615m辉绿岩引用流量1000电站装机415万kw碾压混凝土重力坝水轮机型号hl220lj550最大坝高90m发电机型号sf150601280坝顶宽度10m引水管道d73m钢管溢流方式表孔溢流电站及底孔辅助泄洪主厂房平面尺寸12884244m溢流堰型wes曲线实用堰导流方案分段围堰法导流底孔58m围堰形式横向
某混凝土重力坝施工组织设计
1工程综合说明
工程概况
Gembu水库是蒙贝拉水电工程上游第一个水库工程,由主坝和副坝组成。
主坝为碾压混凝土大坝,最大坝高(▽1298—▽)米,最大坝底宽米,坝顶宽7米,大坝由溢流坝段、左右岸挡水坝段,下游水垫塘组成。
溢流坝段分6个表孔,每孔宽度16米,6孔总长为96米,每孔内装有一扇弧形闸门。
溢流坝堰面以下为RCC混凝土,堰面和闸墩为常态混凝土。
左右岸挡水坝段为RCC混凝土,上下游坝面有1米富浆混凝土。
上游面为直立面,下游为1:的斜坡面。
坝体内设有两层(宽×高)×米的帷幕灌浆廊道。
在右岸挡与溢流坝接合处设有×米的一个导流箱涵。
水垫塘在大坝下游,宽125米,深18米,底面长96米,底面高程为(▽~▽1200)。
副坝在主坝上游库区上部垭口地段,坝型为土石坝。
合同范围及要紧工程量
合同范围
Gembu坝合同项目是:
(1)Gembu碾压混凝土大坝坝基土石方开挖、坝体RCC混凝土、常态混凝土、预制混凝土浇筑、坝基固结灌浆、帷幕灌浆、坝基排水、边坡支护、预应力锚索、大坝平安检测、金属结构、机电设备制安等。
(2)副坝土石方开挖,土石坝填筑、坝基固结、帷幕灌浆、表土恢复等项目。
(整理)碾压混凝土试验大纲
额勒赛下游水电站下电站碾压混凝土现场碾压试验大纲(初稿)1.工程概况1.1 地理位置额勒赛下游水电站位于柬埔寨王国西部戈公省,首都金边以西约180公里(公路里程约290公里),戈公市以北约20公里(公路里程约58公里)的额勒赛河上,电站由相距约8km的上、下电站两个梯级组成,即额勒赛下游电站上电站和额勒赛下游电站下电站。
1.2 工程布置下电站推荐枢纽布置采用碾压混凝土重力坝+左岸地面厂房方案,混合式开发,正常蓄水位为108m,最大坝高58.5m,设置2台单机容量为66MW的混流式水轮发电机组,总装机容量为132MW。
工程规模为中型,工程等别为三等,主要建筑物级别为3级,次要建筑物为4级。
挡水、泄水建筑物按100年一遇洪水设计,1000年一遇洪水校核。
坝址区主要岩性为石英砂岩夹泥岩,地震基本烈度为Ⅵ度,设计烈度为6度。
根据枢纽布置特点、坝址地形地质条件和水文特征等,本工程拦河坝施工导流采用断流围堰一次拦断河流,枯水期围堰挡水、导流隧洞泄流,汛期基坑和导流隧洞联合泄流的导流方式。
进场后即施工1#公路,开始导流洞开挖,2011年10月底工程截流,2012年5月底,坝体1~5#溢流表孔坝段碾压混凝土上升到76.0m,两岸混凝土上升到83.0m高程以上,2012年6月~2012年10月,由导流隧洞、坝体缺口联合泄流,2012年12月底大坝浇筑到顶,2013年3月中旬导流洞下闸封堵,6月底两台机组发电。
2.碾压试验方案2.1现场碾压试验场地规划为保证大坝碾压混凝土生产正常,拟在本标施工场地选择一块场地进行现场碾压混凝土生产性试验,从而以此确定正常生产时的碾压混凝土各项施工特性指标。
该场地约30m×12m(长×宽),12 个浇筑层(层厚30cm),规模约 1350m³的现场碾压混凝土施工试验。
2.2试验的内容①检验室内试验确定的并经监理人批准的各种配合比混凝土在常温季节的可碾性、工作度(Vc 值)、混凝土的初凝和终凝时间、碾压混凝土连续升层的允许间歇时间及碾压参数与压实度的关系等。
碾压混凝土试验大纲
坝体填筑碾压试验大纲一概况1.1 工程概况托口水电站右岸为粘土心墙堆石坝,坝顶高程253.00m,最大坝高58.285m,坝顶长155.50m,坝顶宽8.0m,坝顶上游侧设有1.2m高的防浪墙。
堆石坝采用粘土心墙防渗,坝基采用帷幕灌浆进行防渗。
粘土心墙顶厚3.0m,两侧均以1:0.2的斜坡至坝基;心墙底部最大宽度为25.30m。
粘土心墙外设反滤带及过渡区。
反滤带宽1.50m;过渡区宽3.00m。
堆石坝上游坝坡1:1.8,下游坝坡1:1.7。
上游坝坡从坝顶至232.00m(死水位235.00m)采用0.3m厚的干砌石护坡。
下游设2级马道,马道宽均为2.0m,第一级马道高程235.00m,第二级马道高程218.00m。
高程218.00m以下设排水层。
土石坝下游高程218.00m以上采用0.3m厚的干砌石护坡,土石坝下游高程218.00m以下用6.00×5.00m(长×宽)厚30cm~60cm混凝土板护面和用粒径较大的石渣抛石护坡,混凝土护面与堆石坝间用5.0m长锚杆连接;堆石坝下部设混凝土挡墙座落至基岩,挡墙底部设锚筋,入岩5.0m。
堆石坝与混凝土重力坝连接采用混凝土刺墙插入式接头,接头段坝顶长95.0m,分5个坝段。
粘土心墙与混凝土坝连接采用插入式,混凝土接头段插入粘土防渗体内5.0m,刺墙端上、下游外包粘土防渗体厚3.5m。
外部堆石坝采用圆锥形裹头与混凝土重力式刺墙相接。
1.2 试验的目的通过室内试验和现场碾压工艺性试验,确定以下几个方面:⑴核查坝料的质量是否满足设计要求;⑵核查现场碾压的压实机具性能是否满足施工质量的要求;⑶通过现场碾压工艺性试验,根据设计提供的压实参数:压实方法、铺土厚度和压实遍数,核查土石料压实后能否够达到设计指标要求;⑷通过现场工艺性试验,制定出相关质量控制要求、施工工艺参数和检验方法。
1.3 试验料源及试验场地布置⑴试验料源①粘土心墙料采用厂房区杨梅山转料场回采料;②反滤料采用主坝天然砂石骨料或加工厂供应;③过渡料采用柳洲洲头或清水清天然砂砾石料;④主堆石料采用厂房副坝弃碴堆存转料场。
(整理)碾压混凝土试验大纲
额勒赛下游水电站下电站碾压混凝土现场碾压试验大纲(初稿)1.工程概况1.1 地理位置额勒赛下游水电站位于柬埔寨王国西部戈公省,首都金边以西约180公里(公路里程约290公里),戈公市以北约20公里(公路里程约58公里)的额勒赛河上,电站由相距约8km的上、下电站两个梯级组成,即额勒赛下游电站上电站和额勒赛下游电站下电站。
1.2 工程布置下电站推荐枢纽布置采用碾压混凝土重力坝+左岸地面厂房方案,混合式开发,正常蓄水位为108m,最大坝高58.5m,设置2台单机容量为66MW的混流式水轮发电机组,总装机容量为132MW。
工程规模为中型,工程等别为三等,主要建筑物级别为3级,次要建筑物为4级。
挡水、泄水建筑物按100年一遇洪水设计,1000年一遇洪水校核。
坝址区主要岩性为石英砂岩夹泥岩,地震基本烈度为Ⅵ度,设计烈度为6度。
根据枢纽布置特点、坝址地形地质条件和水文特征等,本工程拦河坝施工导流采用断流围堰一次拦断河流,枯水期围堰挡水、导流隧洞泄流,汛期基坑和导流隧洞联合泄流的导流方式。
进场后即施工1#公路,开始导流洞开挖,2011年10月底工程截流,2012年5月底,坝体1~5#溢流表孔坝段碾压混凝土上升到76.0m,两岸混凝土上升到83.0m高程以上,2012年6月~2012年10月,由导流隧洞、坝体缺口联合泄流,2012年12月底大坝浇筑到顶,2013年3月中旬导流洞下闸封堵,6月底两台机组发电。
2.碾压试验方案2.1现场碾压试验场地规划为保证大坝碾压混凝土生产正常,拟在本标施工场地选择一块场地进行现场碾压混凝土生产性试验,从而以此确定正常生产时的碾压混凝土各项施工特性指标。
该场地约30m×12m(长×宽),12 个浇筑层(层厚30cm),规模约 1350m³的现场碾压混凝土施工试验。
2.2试验的内容①检验室内试验确定的并经监理人批准的各种配合比混凝土在常温季节的可碾性、工作度(Vc 值)、混凝土的初凝和终凝时间、碾压混凝土连续升层的允许间歇时间及碾压参数与压实度的关系等。
碾压混凝土重力坝设计计算书
目录第一章设计依据11.1 工程等级与建筑物级别21.2 工程洪水标准3第二章洪水调节计算52.1 工程洪水标准52.2 调洪计算52.2.1 调洪计算基本原理52.2.2 水位与流量关系的确定62.2.3 机算调洪数据72.2.4校核水库防空时间24第三章水能计算263.1 电站出力的估算263.2 机组台数和单机容量的选择263.3 水轮机型号和参数选择263.4 淤沙高程与电站取水口高程计算273.4.1 淤沙高程273.4.2 电站进水口底板高程27第四章水电站厂房初步设计294.1 水电站厂房的布置294.2 厂房轮廓的确定294.2.1主厂房长度的确定294.2.2 主厂房宽度的确定294.2.3 尾水平台与尾水闸室的布置30第五章大坝设计315.1 大坝有关参数的确定315.2 非溢流坝设计325.2.1 非溢流坝基本剖面设计325.2.2 非溢流坝实用剖面设计335.2.3 非溢流坝的荷载组合335.2.4 非溢流坝抗滑稳定验算(坝基处2—2截面)345.2.5 非溢流坝段应力验算(坝基处2—2截面)385.2.6 坝基处2—2截面部应力验算405.2.7非溢流坝段折坡处抗滑稳定验算(1—1截面)435.2.8非溢流坝段折坡应力验算(1—1截面)485.3 溢流坝段设计495.3.1 溢流坝段基本数据495.3.2溢流坝段实用剖面设计505.3.3溢流坝段消能设施的结构尺寸确定515.3.4溢流坝抗滑稳定验算(坝基处2—2截面)525.3.5溢流坝段应力验算(坝基处2—2截面)565.3.6 溢流挑射距离和冲坑深度计算585.4 厂房坝段设计595.4.1 水电站厂房的型式595.4.2 水电站厂房的布置595.4.3 电站引水管的布置形式595.4.4 厂房坝段坝身剖面设计59第六章施工组织设计616.1 施工导流标准616.2 施工导流布置和水力计算616.2.1导流方法616.2.2 导流布置616.3 一期导流计算626.3.1 导流水力计算626.3.2 上下游围堰的堰顶高程636.3.3 围堰断面设计636.3.4 围堰工程量计算666.4 二期导流机算676.4.1 坝体缺口和底孔联合泄流水力计算676.4.2 堰顶高程的确定与堰顶宽度的确定676.4.3 围堰断面设计676.4.4 围堰工程量计算686.5 封堵时间与蓄水计划69毕业设计(论文)原创性声明和使用授权说明原创性声明本人重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作与取得的成果。
第十三章 碾压式混凝土重力坝
其主要优点是:
1)施工工艺程序简单,可快速施工,缩短工期,提 前发挥工程效益。 2)胶凝材料(水泥+粉煤灰+矿渣等)用量少,一般在 120~160kg/m3,其中水泥用量约为60~90kg/m3。 3)由于水泥用量少,结合薄层大仓面施工,坝体内 部混凝土的水化热温升可大大降低,从而简化了温 控措施。 4)不设纵缝,节省了模板及接缝灌浆等费用。 5)可适用大型通用施工机械设备,提高混凝土运输 和填筑工效。 6)降低工程造价。
(一ቤተ መጻሕፍቲ ባይዱ 材料
碾压式混凝坝的胶凝材料远比常态混凝土用 量少,其中粉煤灰在胶凝材料中所占比重一般为 30%~60%。水胶比一般在0.45~0.7之间。
(二)
由碾压式混凝土重力坝采用通仓碾压,故可 不设纵缝。但为了适应温度伸缩缝和地基不均沉 降,仍应设置横缝,间距一般为15~20m。比常态 混凝土重力坝降低造价约10
观看碾压式混凝土 重力坝视频
第十四章 其它型式重力坝
一、浆砌石重力坝
浆砌石重力坝是由石料和胶 结材料砌筑而成的坝。
朱庄浆砌石重力坝
目录 编辑 第一章 算法初步 [2] 1.1 算法与程序框图 1.2 基本算法语句 1.3 算法案例 阅读与思考 割圆术 复习参考题 第二章 统计 [3] 2.1 阅读与思考 一个著名的案例 阅读与思考 广告中数据的可靠性 阅读与思考 如何得到敏感性问题的诚实反应 2.2 用样本估计总体 阅读与思考 生产过程中的质量控制图 2.3 变量间的相关关系 阅读与思考 相关关系的强与弱 实习作业 复习参 考题 第三章 概率 3.1 的概率 阅读与思考 天气变化的认识过程 3.2 古典概型 3.3 阅读与思考 概率与密码 复习参考题 普通高中课程标准实验教科书 数学 必修3 [1] 在本模块中,学生将学习算法初步、统计、概率的基础知识。 1.算法是数学及其应用的重要组成部分,是计算科学的重要基础。随着现代信息技术飞速发展,算法在科学技术、社会发展中发挥着越来越大的作用,并日益融入社会生活的许多方面,算法思想已经成为现代人应具备的一种数学素养。中学数学中的算法内容和其他内容是密切联系在一起的,比如线性方程组的求解、数列的求和等。具体来说,需要通过模仿、操作、探索,学习设计程序框图表达解决问题的过程,体会算法的基本思想和含义,理解算法的基本结构和基本算法语句,并了解中国古代数学中的算法。 在本教科书中,首先通过实例明确了算法的含义,然后结合具体算法介绍了算法的三种基本结构:顺序、条件和循环,以及基本的算法语句,最后集中介绍了辗转相除法与更相减损术、秦九韶算法、排序、进位制等典型的几个算法问题,力求表现算法的思想,培养学生的算法意识。 2.现代社会是信息化的社会,人们面临形形色色的问题,把问题用数量化的形式表示,是利用数学工具解决问题的基础。对于数量化表示的问题,需要收集数据、分析数据、解答问题。统计学是研究如何合理收集、整理、分析数据的学科,它可以为人们制定决策提供依据。 本教科书主要介绍最基本的获取样本数据的方法,以及几种从样本数据中提取信息的统计方法,其中包括用样本估计总体分布及数字特征和线性回归等内容。 本教科书介绍的统计内容是在义务教育阶段有关抽样调查知识的基础上展开的,侧重点放在了介绍获得高质量样本的方法、方便样本的缺点以及随机样本的简单性质上。教科书首先通过大量的日常生活中的统计数据,通过边框的问题和探究栏目引导学生思考用样本估计总体的必要性,以及样本的代表性问题。为强化样本代表性的重要性,教科书通过一个著名的预测结果出错的案例,使学生体会抽样不是简单的从总体中取出几个个体的问题,它关系到最后的统计分析结果是否可靠。然后,通过生动有趣的实例引进了随机样本的概念。
碾压混凝土重力坝设计范本
FJD31050FJD水利水电工程技术设计阶段碾压混凝土实体重力坝设计大纲范本(大中型)水利水电勘测设计标准化信息网1999年3月1工程技术设计阶段碾压混凝土实体重力坝设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月2目次1. 引言 (4)2. 设计依据文件和规范 (4)3. 设计基本资料 (4)4 坝体布置 (6)5.水力设计 (7)6.坝体断面设计 (8)7.碾压混凝土材料配合比及层面抗剪断参数的试验 (12)8.坝体稳定应力分析 (13)9.坝体构造 (16)10.坝基处理设计 (16)11.坝体观测设计 (17)12.专题研究 (17)13.工程量计算 (17)14.设计成果 (18)31 引言1.1 适用范围本设计大纲范本适用于技施设计阶段一般地区大中型碾压混凝土重力坝的设计。
工程位于,是以为主,兼有等综合利用的水利水电枢纽工程。
挡水建筑物为碾压混凝土实体重力坝,最大坝高 m,水库正常蓄水位 m,总库容亿m3,电站机组台,总装机容量 MW,多年平均发电量亿kW·h。
2 设计依据文件和规范2.1 主要依据文件(1) 工程可行性研究报告;(2) 工程可行性研究报告审批文件;(3) 工程技术设计任务书;(4)有关工程文件和会议纪要。
2.2 主要设计规范(1)SDJ 12-78 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)(试行)及补充规定;(2)GB 50201-94 防洪标准;(3)SDJ 21-78 混凝土重力坝设计规范(试行)及补充规定;(4)DL/T 5005-92 碾压混凝土坝设计导则;(5)SL 48-94 水工碾压混凝土试验规程;(6)SDJ 341-89 溢洪道设计规范;(7)SDJ 10-78 水工建筑物抗震设计规范(试行);(8)SDJ 20-78 水工钢筋混凝土结构设计规范(试行);3 设计基本资料3.1 工程等别和建筑物级别(1)工程等别为等;(2)建筑物级别为级。
混凝土重力坝设计规范word版
混凝土重力坝设计规范word版目次前言1 范围2 引用标准3 总则4 术语、符号5 重力坝布置6 坝体结构和泄水建筑物型式7 泄水建筑物的水力设计8 结构计算基本规定9 坝体断面设计10 坝基处理设计11 坝体构造12 坝体防裂及温度控制13 观测设计附录A (标准的附录) 堰面曲线、堰面压力及反弧段半径附录B (标准的附录) 坝身泄水孔体型设计附录C (标准的附录) 水力设计计算公式附录D (标准的附录) 坝基、坝体抗滑稳定抗剪断参数值附录E (标准的附录) 实体重力坝的应力计算公式附录F (标准的附录) 坝基深层抗滑稳定计算附录G (标准的附录) 坝体温度和温度应力计算条文说明1 范围本规范规定了重力坝的布置、结构计算、设计原则、温度控制和观测等技术要求。
本规范适用于水利水电大、中型工程岩基上的1、2、3级混凝土重力坝的设计,4、5级混凝土重力坝设计可参照使用。
对于坝高大于200m的混凝土重力坝设计,应作专门研究。
22引用标准33下列标准所包含的条文,通过在本标准中引用而构成本标准的条文。
在标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB50199—94 水利水电工程结构可靠度设计统一标准GB50201—94 防洪标准DL/T5039—95 水利水电工程钢闸门设计规范DL/T5057—1996水工混凝土结构设计规范DL5073—1997 水工建筑物抗震设计规范DL5077—1997 水工建筑物荷载设计规范DL/T5082—1998水工建筑物抗冰冻设计规范SD105—82 水工混凝土试验规程SD303—88 水电站进水口设计规范SDJ12—1978 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分) (试行) 及补充规定SDJ336—89 混凝土大坝安全监测技术规范(试行) SL48—94 水工碾压混凝土试验规程3 总则3.0.1 本规范是根据GB50199规定的原则制定的。
混凝土宽缝重力坝设计大纲范本讲解
FJD31030 FJD水利水电工程技术设计阶段混凝土宽缝重力坝设计大纲范本水利水电勘测设计标准化信息网1997年4月1水电站技术设计阶段混凝土宽缝重力坝设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月2目次1. 引言 (4)2. 设计依据文件和规范 (4)3. 基本资料 (5)4. 坝体布置 (7)5.坝体体形设计 (9)6.坝体构造 (16)7.坝顶建筑物与结构 (17)8.坝基处理 (20)9.水工模型试验 (22)10.结构模型试验及有限元分析 (23)11.大坝观测设计 (23)12.工程量计算 (25)13.应提供的设计成果 (25)31 引言工程位于,是以为主,兼有等综合利用的水利水电枢纽工程。
挡水建筑物为混凝土宽缝重力坝,最大坝高m,水库正常蓄水位m,总库容亿m3,电站机组台, 总装机容量MW,保证出力MW,多年平均发电量亿kW h。
本工程初步设计报告于年月审查通过,选定坝址为。
2 设计依据文件和规范2.1 有关本工程的主要文件(1) 工程初步设计报告;(2) 工程初步设计审批文件;(3) 工程技术设计任务书;(4) 工程技术设计工作大纲;(5) 专题研究(含试验)报告。
2.2 主要设计规范(1) SDJ12—78 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)(试行)及补充规定;(2) SDJ217—87 水利水电枢纽工程等级划分及设计标准(平原、滨海部分)(试行);(3) SDJ10—78 水工建筑物抗震设计规范;(4) SDJ21—78 混凝土重力坝设计规范(试行)及补充规定;(5) SDJ20—78 水工钢筋混凝土结构设计规范(试行);(6) SDJ341—89 溢洪道设计规范;(7) SDJ336—89 混凝土大坝安全监测技术规范。
2.3 主要参考文献(1) 水工设计手册(混凝土坝)华东水利学院主编水利电力出版社1987年;(2) 重力坝设计与计算潘家铮著水利电力出版社1965年。
碾压混凝土重力坝设计(二)
1 .1碾压混凝土重力坝断面及构造设计
1 .1碾压混凝土重力坝断面及构造设计 坝内廊道设计
为适应大坝碾压混凝土的快速施工,坝内廊道的形成可采用预制廊道、预制顶拱或盖 板,也可在廊道周边采用变态混凝土施工等。
1 .1碾压混凝土重力坝断面及构造设计 坝内廊道设计
1 .1碾压混凝土重力坝断面及构造设计 廊道周边采用变态混凝土施工。
1.2水电站碾压混凝土重力坝设计
大坝初设阶段推荐方案为常态混凝土重力坝,枢纽布置为河床中部坝段布置 坝身泄洪建筑物和装机5台的坝后式厂房,泄洪与厂房建筑物重叠布置,采用厂前 挑流消能,类似于乌江渡的布置型式;右岸布置升船机,左岸布置装机4台的地下 式厂房。
常态混凝土重力坝虽然具有较好的安全性,但由于工程量巨大,大坝结构复 杂,存在造价高,施工工期长等问题,影响工程效益的尽早发挥。
1 .1碾压混凝土重力坝断面及构造设计
1 .1碾压混凝土重力坝断面及构造设计
Hale Waihona Puke 1 .1碾压混凝土重力坝断面及构造设计
1 .1碾压混凝土重力坝断面及构造设计
1 .1碾压混凝土重力坝断面及构造设计
碾压混凝土坝的防渗结构按所用的材料可分为两大类:混凝土防渗结构和高 分子材料防渗结构。
混凝土防渗主要有:厚常态混凝土防渗面层、薄常态混凝土防渗面层、钢筋 混凝土面板、二级配碾压混凝土防渗等型式。
碾压混凝土重力坝设计
第二讲 碾压混凝土重力坝设计 主讲人:欧红光
1 碾压混凝土重力坝设计 2 碾压混凝土重力坝施工及质量控制
1 碾压混凝土重力坝设计
1 碾压混凝土重力坝设计 1)碾压混凝土重力坝断面及构造设计 2)水电站高碾压混凝土重力坝设计
1 .1碾压混凝土重力坝断面及构造设计
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
FJD31150FJD水利水电工程技术设计阶段碾压混凝土重力坝设计大纲本(中小型)水利水电勘测设计标准化信息网1999年3月word格式版本工程技术设计阶段碾压混凝土重力坝设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月word格式版本目次1. 引言 (4)2. 设计依据文件和规 (4)3. 基本资料 (4)4 枢纽及坝体布置 (7)5.坝体断面设计 (8)6.坝基处理设计 (12)7.坝体构造 (15)8.坝体观测设计 (17)9.专题研究 (17)10.工程量计算 (18)11.设计成果 (18)word格式版本1 引言工程位于省市(县)境;是河(江)支流河(江)上第级水电站(水库)。
本工程是以为主,等综合利用的水利水电枢纽工程。
挡水建筑物为碾压混凝土重力坝,最大坝高 m,水库正常蓄水位 m,总库容亿m3,其中防洪库容亿m3。
灌溉面积万亩,供水流量 m3/s。
电站安装台机组,总容量MW,保证出力MW,多年平均发电量亿kW·h。
本工程初步设计于年月审查通过,选定坝址,采用坝轴线。
2 设计依据文件和规2.1 工程有关的文件(1)工程初步设计报告。
(2)关于工程初步设计报告的批复,文号。
(3)关于工程初步设计报告的审查意见。
(4)其他文件。
2.2 主要设计规(1)GB 50201-94 防洪标准;(2)SDJ 12-78 水利水电枢纽工程等级划分及设计标准(山区,丘陵区部分)(试行)及补充规定;(3)SDJ 21-78 混凝土重力坝设计规(试行)及补充规定;(4)DL/T 5005-92 碾压混凝土坝设计导则;(5)SDJ 10-78 水工建筑物抗震设计规(试行);(6)SL 53-94 水工碾压混凝土施工规;(7)SL 48-94 水工碾压混凝土试验规;(8)SDJ 336-89 混凝土大坝安全监测技术规。
3 基本资料3.1 工程等别及建筑物级别(1)工程等别本工程的拦河坝坝高 m,水库总库容亿m3。
工程建成后具有使下游 km 的城市防洪能力达到年一遇的设防标准,保证农田面积万亩,设计灌溉面积万亩,水电站总装机容量MW等效益。
根据SDJ 12-78及补充规定,本工程属等工程。
word格式版本(2)建筑物级别根据SDJ 12-78的规定,确定碾压混凝土重力坝为级建筑物。
3.2 地震烈度(1)基本烈度工程区地震基本烈度为度。
(2)设防烈度大坝设防烈度为度。
3.3 洪水标准(1)设计洪水重现期为 a;相应流量Q=m3/s。
(2)校核洪水重现期为 a;相应流量Q=m3/s。
(3)施工设计洪水重现期为 a;相应流量Q=m3/s。
3.4 水库特征水位(1)校核洪水位m;(2)设计洪水位m;(3)正常蓄水位m;(4)防洪高水位m;(5)防洪限制水位m;(6)死水位m。
3.5 下泄流量及相应下游水位(1)设计洪水时最大泄量m3/s;相应下游水位m。
(2)校核洪水时最大泄量m3/s;相应下游水位m。
(3)调节流量m3/s;相应下游水位m。
(4)最小流量m3/s;相应下游水位m。
3.6 泥沙word格式版本(1)年水库泥沙淤积高程m;(2)泥沙的摩擦角=°;(3)泥沙的浮容重γn= t/m3。
3.7 气温(1)平均气温表1 气温单位:℃月份 1 2 3 4 5 6 7 8 9 10 11 12 年平均多年月平均气温多年最低月平均气温℃;多年最高月平均气温℃。
(2)极端气温极端最高气温℃;极端最低气温℃。
3.8 水温表2 水温单位:℃月份 1 2 3 4 5 6 7 8 9 10 11 12 年平均月平均水温3.9 风向与风速(1)风向:。
(2)风速:多年平均最大风速V= m/s;多年实测最大风速V= m/s;多年平均风速V= m/s。
3.10 地形资料坝区地形图(1/500~1/1000)。
3.11 地质资料(1)坝区工程地质报告。
(2)坝区地质平、剖面图(1/500~1/1000)。
(3)坝区的地质构造,断层破碎带、软弱层、节理、裂隙的分布及产状。
(4)坝区基岩与常规混凝土(或改性混凝土)之间的抗剪(断)参数:新鲜基岩:f′= ,C′= kPa;微风化基岩:f′= ,C′= kPa;弱风化基岩:f′= ,C′= kPa;强风化中下部基岩:f′= ,C′= kPa;混凝土与基岩间抗剪摩擦系数f= 。
word格式版本提示:对于坝高70 m以下的碾压混凝土重力坝的基础,可建在微风化至强风化中下部基岩上。
(5)碾压混凝土层间薄弱面的抗剪断参数f′= ,C′= kPa。
提示:为便于应力计算及优选建基面,地质资料应提出有关基岩的强度、弹模等具体数据。
(6)水文地质资料。
(7)料场资料。
3.12 材料(1)水泥采用生产的水泥。
提示:国内水工碾压混凝土多数使用425#~525#普通硅酸盐水泥或硅酸盐水泥,另掺混合材料。
(2)粉煤灰采用,掺量%。
提示:(1)粉煤灰品质必须遵循GBJ 146-90的规定。
掺量一般在50 %~70 %之间,由试验确定。
(2)亦可采用火山灰等其它掺合料,但必须遵循有关规程、规范并通过试验确定。
(3)粗骨料:粗骨料采用,岩性为,最大骨料粒径应小于80 mm。
(4)细骨料:细骨料采用,细度模数为。
提示:用于碾压混凝土的粗细骨料可以是天然的河砂、砾石,也可以是机制的人工砂、碎石。
在价格相近的条件下,宜优先采用石粉含量较高的人工骨料。
粗骨料必须洁净、质地坚硬,具有合适的粒形和良好的级配,如含有活性物质须通过试验决定;细骨料应清洁,不含过多有机杂质和有害物,细度模数以2.2~3.0较为适宜。
3.13 碾压混凝土设计配合比提示:碾压混凝土设计配合比主要是为了控制水泥及粉煤灰用量,以满足设计的温度控制及有关热、力学指标要求。
4 枢纽及坝体布置4.1 布置方案依据经初步设计审定,工程坝型选用碾压混凝土重力坝,坝轴线位置选在。
根据初步设计报告审查意见,并研究了有关专家咨询意见,同时结合新提供的工程地质资料等,需要在初步设计基础上进一步优化,以确定本设计阶段较优的坝枢纽及坝体布置方案。
4.2 枢纽建筑物布置提示:对组成坝枢纽的相关建筑物作简要描述。
4.3 坝轴线复核在设计所选择的坝轴线位置基础上,经进一步优化,研究决定坝轴线位置选定在。
word格式版本提示:(1)在满足枢纽布置总的要求的前提下,坝轴线位置要为简化枢纽总布置,减少坝体工程量及各建筑物间相互干扰,特别注意要为碾压混凝土机械化、快速施工创造条件。
(2)尽量使坝基选在基岩较完整、岩层单一的部位,避开不利的工程地质条件,减少基础开挖处理工程量。
(3)如非整体坝,宜尽量避开坝基高边坡开挖,以减免坝轴向的侧向稳定问题。
4.4 泄洪建筑物布置提示:(1)在碾压混凝土坝上布置泄洪建筑物时,为便于施工,应尽可能采用表面式溢流孔,避免采用大断面的中孔和深孔。
小型坝宜优先选用无闸门控制的溢流泄洪方式。
(2)坝体溢流段的长度、孔数、孔口型式,尺寸和堰顶高程,应根据SDJ 21-78和SDJ 341-89,并结合碾压混凝土坝的特点,经综合比较确定。
(3)泄洪建筑物应尽量通过模型试验比较验证。
4.5 引(输)水建筑物布置提示:(1)坝枢纽布置应尽量将碾压混凝土坝与引(输)水建筑物分开,优先采用隧洞引(输)水。
(2)当采用坝后式厂房时,引(输)水管道应优先采用坝后背管式,穿坝内的管道应水平并宜尽量布置在常态混凝土区域内。
(3)坝内引(输)水管道的进水口建筑物应布置在坝体上游部分,以尽量减少对碾压混凝土施工的干扰。
4.6 施工导流建筑物布置提示:(1)为适应碾压混凝土的施工特点,应优先采用隧洞导流方式,其次是明渠和利用碾压混凝土坝的缺口等导流方式。
(2)当坝址上游流域面积不大,导流流量较小时,可采用底孔导流。
当在碾压混凝土坝段内设置施工导流底孔时,应考虑后期封堵的施工条件,并应布置在常态混凝土之中。
5 坝体断面设计5.1 设计原则(1)碾压混凝土重力坝的断面设计在体型上应力求简单,便于施工,上游坝面宜采用铅直面。
(2)在断面设计中,应根据工程等级、结构布置、施工工艺和运行要求等因素注意做好防渗和排水设计。
(3)断面设计应注意对碾压混凝土层间薄弱面的复核。
5.2 非溢流坝段设计word格式版本提示:碾压混凝土重力坝的非溢流坝段断面,一般可按上游面铅直,下游坝坡1∶0.65~1∶0.8初拟,然后通过稳定分析、应力分析及总体布置作适当调整。
当采用整体重力坝时,通过专题论证,下游坝坡可适当陡些。
5.3 溢流坝段设计5.3.1溢流坝段断面设计提示:(1)溢流坝段宜为开敞式,溢流面曲线按下式(幂曲线)计算:Xn=kH s n-1y当上游坝坡为铅直时,可取k=2.0,n=1.85。
式中Hs为定型设计水头,取Hs=(75~90%)HZmax(HZmax为堰顶最大作用水头,m)。
具体取值需保证常遇洪水位闸门全开时不得出现负压;正常蓄水位或常遇洪水位闸门局部开启时可允许有不大的负压值,其值应在设计中经论证确定;校核洪水位闸门全开时出现的负压不得超过0.03 MPa~0.06 MPa。
最大负压值PB(MPa)按下式计算:P B=0.02H S(1-H S/H Zmax)(2)堰面曲线原点上游可采用三半径曲线或椭圆曲线。
5.3.2 溢流坝消能设计提示:(1)溢流坝段的下游必须采用适当的消能和保护设施,使过坝水流能按设计要求平顺进入下游河道,并尽量减少对下游电站厂房枢纽等的不良影响。
(2)选用的消能方式应与碾压混凝土坝的特点相适应。
(3)当采用挑流消能时,其水舌归河槽后,余能不致破坏下游永久建筑物并减少雾化区对下游建筑物和设备的正常运行的影响。
当采用面流或消力戽消能时,下游宜设置一段导墙,隔断回流,使流态稳定。
(4)溢流坝消能方式和上、下游流态设计应尽量结合整体水工模型试验进行优化。
(5)窄缝、宽尾墩、跌坎等消能形式,均可根据具体条件用于碾压混凝土坝。
5.4 荷载5.4.1基本荷载(1)坝体自重及其上永久设备自重;提示:坝体容重应根据料源、施工条件等由试验确定(取几何尺寸的平均容重)。
(2)正常蓄水位或设计洪水位时的静水压力;(3)相应于正常蓄水位或设计洪水位时的扬压力(包括渗透压力和浮托力,下同);提示:扬压力计算按SDJ 21-78第四章有关规定确定。
(4)泥沙压力:淤沙高程 m,淤沙浮容重t/m3,淤沙摩擦角°;(5)相应于正常蓄水位或设计洪水位时的浪压力;(6)冰压力;(7)土压力:填土高程 m;土容重 t/m3;摩擦角°;(8)相应于设计洪水位时的动水压力;(9)其它出现机遇较多的荷载。
word格式版本word 格式版本5.4.2 特殊荷载(10)校核洪水位时的静水压力; (11)相应于校核洪水位时的扬压力; (12)相应于校核洪水位时的浪压力; (13)相应于校核洪水位时的动水压力; (14)地震荷载:地震设防烈度 ; (15)其它出现机遇特殊的荷载。
