【专业知识】液压水位控制阀的内部结构及作用原理

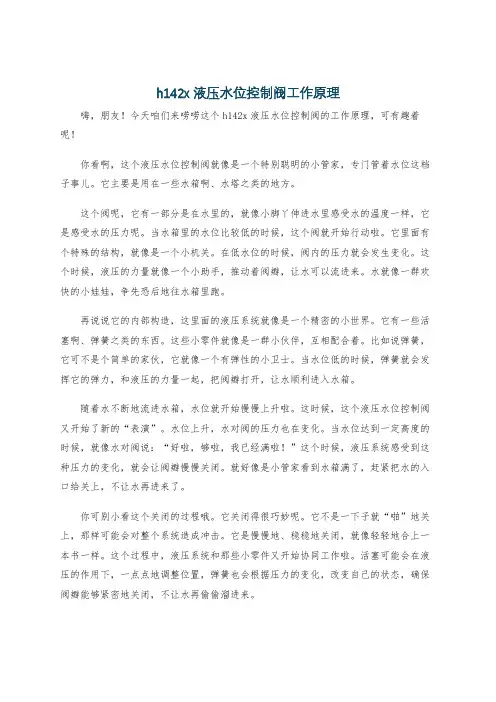

【学员问题】液压水位控制阀的内部结构及作用原理？ 【解答】液压水位控制阀一般由浮球阀，控制管，液压阀主体组成。虽然液压控 制阀主体的外观各异，材质不同，有立式和卧式安装形式等，但其内部结构和作用 原理却基本相同。液压控制阀的主体由进水腔、出水口、活塞式阀芯、泄压腔、泄 压口等组成。
（2）式中 A=（P0D22-P1D12）π/4，B=P2（D12-D22）π/4；f 的符号与 A
的符号相反。
本文极具参考价值，如若有用请打赏支持我们！不百度文库感激！
当水池或水塔内水位下降，浮球阀开启排水时，进水腔通过小孔 d1向泄压腔补 水，由于补水孔 d1小于泄压孔 d2，补水能力小于泄压能力，泄压腔的压力 P1降 低，阀芯支持力 N1逐渐减小到消失，进水管内有压力水 P0克服活塞式阀芯的重力 和摩擦力将其托起，上式 F 大于 0，密封面逐渐打开，液压阀门即开启向水池（或
设进水的水压为 P0，泄压腔的压力为 P1；活塞式阀芯的重力为 G，活塞式阀芯泄
压腔端的直径为 D1，另一端的直径为 D2.连通进水腔和泄压腔的小孔直径的 d1，泄 压口的直径为 d2，活塞式阀芯与阀腔的摩擦力为 f，受到的支持力为 N.下面上的说 明（结构二类似）为例，分析活塞式阀芯的受力情况如下： 设活塞式阀芯受到的合力为 F，则阀芯受力矢量式为： F=F1+F2+F3+F4+f+N+G（1） 表达为代数形式如下： F=P0D22π/4+P2（D12π/4-D22π/4）-P1D12π/4±fG±N =（P0D22-P1D12）π/4±f-G+P2（D12-D22）π/4±N =A±f-G±N+B（2）
