随车起重机伸缩臂架的毕业优化设计
汽车起重机伸缩机构的改进设计策略

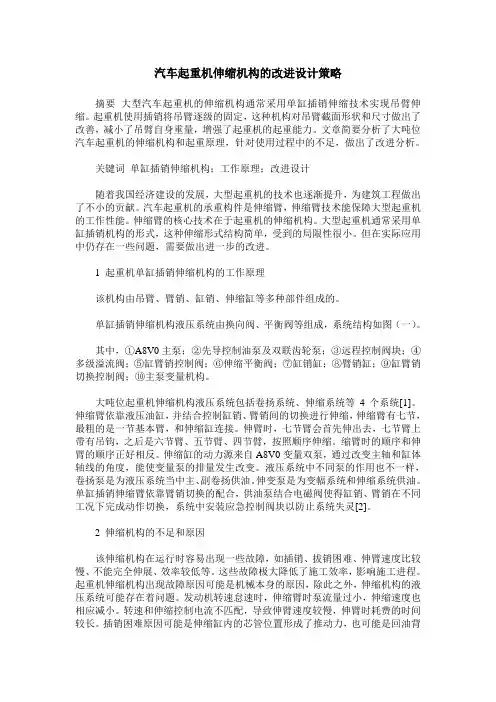

汽车起重机伸缩机构的改进设计策略摘要大型汽车起重机的伸缩机构通常采用单缸插销伸缩技术实现吊臂伸缩。
起重机使用插销将吊臂逐级的固定，这种机构对吊臂截面形状和尺寸做出了改善，减小了吊臂自身重量，增强了起重机的起重能力。
文章简要分析了大吨位汽车起重机的伸缩机构和起重原理，针对使用过程中的不足，做出了改进分析。
关键词单缸插销伸缩机构；工作原理；改进设计随着我国经济建设的发展，大型起重机的技术也逐渐提升，为建筑工程做出了不小的贡献。
汽车起重机的承重构件是伸缩臂，伸缩臂技术能保障大型起重机的工作性能。
伸缩臂的核心技术在于起重机的伸缩机构。
大型起重机通常采用单缸插销机构的形式，这种伸缩形式结构简单，受到的局限性很小。
但在实际应用中仍存在一些问题，需要做出进一步的改进。
1 起重机单缸插销伸缩机构的工作原理该机构由吊臂、臂销、缸销、伸缩缸等多种部件组成的。
单缸插销伸缩机构液压系统由换向阀、平衡阀等组成，系统结构如图（一）。
其中，①A8V0主泵；②先导控制油泵及双联齿轮泵；③远程控制阀块；④多级溢流阀；⑤缸臂销控制阀；⑥伸缩平衡阀；⑦缸销缸；⑧臂销缸；⑨缸臂销切换控制阀；⑩主泵变量机构。
大吨位起重机伸缩机构液压系统包括卷扬系统、伸缩系统等4个系统[1]。
伸缩臂依靠液压油缸，并结合控制缸销、臂销间的切换进行伸缩，伸缩臂有七节，最粗的是一节基本臂，和伸缩缸连接。
伸臂时，七节臂会首先伸出去，七节臂上带有吊钩，之后是六节臂、五节臂、四节臂，按照顺序伸缩。
缩臂时的顺序和伸臂的顺序正好相反。
伸缩缸的动力源来自A8V0变量双泵，通过改变主轴和缸体轴线的角度，能使变量泵的排量发生改变。
液压系统中不同泵的作用也不一样，卷扬泵是为液压系统当中主、副卷扬供油。
伸变泵是为变幅系统和伸缩系统供油。
单缸插销伸缩臂依靠臂销切换的配合，供油泵结合电磁阀使得缸销、臂销在不同工况下完成动作切换，系统中安装应急控制阀块以防止系统失灵[2]。
2 伸缩机构的不足和原因该伸缩机构在运行时容易出现一些故障，如插销、拔销困难、伸臂速度比较慢、不能完全伸展、效率较低等。
