第2讲 闭合电路欧姆定律

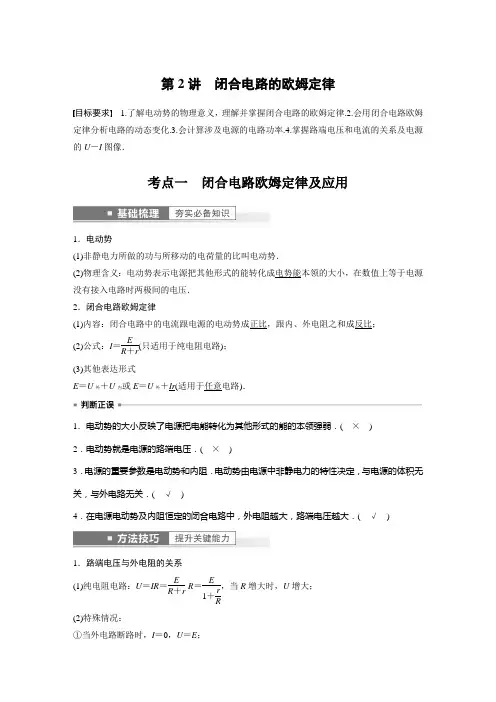

第九章 第2讲 闭合电路的欧姆定律
第2讲 闭合电路的欧姆定律目标要求 1.了解电动势的物理意义，理解并掌握闭合电路的欧姆定律.2.会用闭合电路欧姆定律分析电路的动态变化.3.会计算涉及电源的电路功率.4.掌握路端电压和电流的关系及电源的U －I 图像．考点一 闭合电路欧姆定律及应用1．电动势(1)非静电力所做的功与所移动的电荷量的比叫电动势．(2)物理含义：电动势表示电源把其他形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压． 2．闭合电路欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比； (2)公式：I ＝ER ＋r (只适用于纯电阻电路)；(3)其他表达形式E ＝U 外＋U 内或E ＝U 外＋Ir (适用于任意电路)．1．电动势的大小反映了电源把电能转化为其他形式的能的本领强弱．( × ) 2．电动势就是电源的路端电压．( × )3．电源的重要参数是电动势和内阻．电动势由电源中非静电力的特性决定，与电源的体积无关，与外电路无关．( √ )4．在电源电动势及内阻恒定的闭合电路中，外电阻越大，路端电压越大．( √ )1．路端电压与外电阻的关系(1)纯电阻电路：U ＝IR ＝E R ＋r·R ＝E1＋r R ，当R 增大时，U 增大；(2)特殊情况：①当外电路断路时，I ＝0，U ＝E ；②当外电路短路时，I 短＝Er ，U ＝0.2．动态分析常用方法(1)程序法：遵循“局部—整体—局部”的思路． ①分析步骤(如图)：②分析时：串联电路注意分析电压关系，并联电路注意分析电流关系 (2)结论法：“串反并同”，应用条件为电源内阻不为零．①所谓“串反”，即某一电阻的阻值增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大．②所谓“并同”，即某一电阻的阻值增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小．考向1 闭合电路的有关计算例1 (2019·江苏卷·3)如图所示的电路中，电阻R ＝2 Ω.断开S 后，电压表的读数为3 V ；闭合S 后，电压表的读数为2 V ，则电源的内阻r 为( )A ．1 ΩB ．2 ΩC ．3 ΩD ．4 Ω答案 A解析 当断开S 后，电压表的读数等于电源的电动势，即E ＝3 V ；当闭合S 后，有U ＝IR ，又由闭合电路欧姆定律可知，I ＝E R ＋r ，联立解得r ＝1 Ω，A 正确，B 、C 、D 错误．考向2 闭合电路的动态分析例2 如图所示电路，电源内阻不可忽略．开关S 闭合后，在滑动变阻器R 0的滑片向下滑动的过程中( )A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大答案 A解析当滑片下移时，滑动变阻器接入电路的电阻减小，则外电路总电阻减小，电路中总电流增大，电源的内电压增大，则由闭合电路欧姆定律可知，电路的路端电压减小，故电压表示数减小；由欧姆定律可知，R1上的分压增大，而路端电压减小，故并联部分的电压减小，则通过R2的电流减小，即电流表示数减小，A正确．考向3电路故障分析例3如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是()A．R1短路B．R2断路C．R2短路D．R3短路答案 D解析A灯在干路上，A灯变亮，说明电路中总电流变大，由闭合电路欧姆定律可知电路的外电阻减小，这就说明电路中只会出现短路而不会出现断路，选项B错误．因为短路部分的电阻变小，分压作用减小，与其并联的用电器两端的电压减小，C、D两灯变暗，A、B两灯变亮，这说明发生短路的电阻与C、D两灯是并联的，而与A、B两灯是串联的．观察电路中电阻的连接形式，只有R3短路符合条件，故选项A、C错误，D正确．例4如图所示的电路中，电源的电动势为6 V，当开关S闭合后，灯泡L1和L2都不亮，用电压表测得各部分的电压分别为U ab＝6 V，U ad＝0 V，U cd＝6 V，由此可断定()A．L1和L2的灯丝都烧断了B．L1的灯丝烧断了C．L2的灯丝烧断了D．滑动变阻器R断路答案 C解析由U ab＝6 V可知电源完好，灯泡都不亮，说明电路中出现断路故障，由U cd＝6 V可知，灯泡L1与滑动变阻器R完好，断路故障出现在c、d之间，故灯泡L2断路，选项C正确．电路故障检测方法1．电压表检测：如果电压表示数为零，则说明可能在并联路段之外有断路，或并联部分短路；2．电流表检测：当电路中接有电源时，可用电流表测量各部分电路上的电流，通过对电流值的分析，可以确定故障的位置．在运用电流表检测时，一定要注意电流表的极性和量程；3．欧姆表检测：当测量值很大时，表示该处断路；当测量值很小或为零时，表示该处短路．在用欧姆表检测时，应断开电源．考点二闭合电路的功率及效率问题1．电源的总功率(1)任意电路：P总＝IE＝IU外＋IU内＝P出＋P内．(2)纯电阻电路：P总＝I2(R＋r)＝E2 R＋r.2．电源内部消耗的功率P内＝I2r＝IU内＝P总－P出．3．电源的输出功率(1)任意电路：P出＝IU＝IE－I2r＝P总－P内．(2)纯电阻电路：P出＝I2R＝E2R (R＋r)2.4．电源的效率(1)任意电路：η＝P 出P 总×100%＝UE ×100%(2)纯电阻电路：η＝RR ＋r×100%1．外电阻越大，电源的输出功率越大．( × ) 2．电源的输出功率越大，电源的效率越高．( × ) 3．电源内部发热功率越大，输出功率越小．( × )1．纯电阻电路中电源的最大输出功率(如图) P 出＝UI ＝I 2R ＝E 2(R ＋r )2R ＝E 2R (R －r )2＋4Rr ＝E 2(R －r )2R＋4r 当R ＝r 时，电源的输出功率最大为P m ＝E 24r.2．提高纯电阻电路效率的方法η＝P 出P 总×100%＝R R ＋r×100%＝11＋r R×100%，R 增大，η越高．例5 (多选)某同学将一直流电源的总功率P E 、电源内部的发热功率P r 和输出功率P R 随电流I 变化的图线画在了同一坐标系中，如图中的a 、b 、c 所示．以下判断正确的是( )A ．在a 、b 、c 三条图线上分别取横坐标相同的A 、B 、C 三点，这三点的纵坐标一定满足关系P A ＝P B ＋P CB ．b 、c 图线的交点与a 、b 图线的交点的横坐标之比一定为1∶2，纵坐标之比一定为1∶4C ．电源的最大输出功率P m ＝9 WD ．电源的电动势E ＝3 V ，内电阻r ＝1 Ω 答案 ABD解析 在a 、b 、c 三条图线上分别取横坐标相同的A 、B 、C 三点，因为直流电源的总功率P E 等于输出功率P R 和电源内部的发热功率P r 之和，所以这三点的纵坐标一定满足关系P A ＝P B ＋P C ，故A 正确；图线c 表示电路的输出功率与电流的关系图线，很显然，最大输出功率小于3 W ，故C 错误；当内电阻和外电阻相等时，电源输出的功率最大，此时即为b 、c 图线的交点处的电流，此时电流的大小为E R ＋r ＝E 2r ，输出功率的大小为E 24r ，a 、b 图线的交点表示电源的总功率P E 和电源内部的发热功率P r 相等，此时电源短路，所以此时电流的大小为Er ，功率的大小为E 2r ，所以横坐标之比为1∶2，纵坐标之比为1∶4，故B 正确；当I ＝3 A 时，P R ＝0，说明外电路短路，根据P E ＝EI 知电源的电动势E ＝3 V ，内电阻r ＝EI ＝1 Ω，故D 正确．例6 (2022·湖南省长郡中学高三月考)如图甲所示的电路，其中电源电动势E ＝6 V ，内阻r ＝2 Ω，定值电阻R ＝4 Ω，已知滑动变阻器消耗的功率P 与其接入电路的阻值R P 的关系如图乙所示．则下列说法中正确的是( )A ．图乙中滑动变阻器的最大功率P 2＝2 WB ．图乙中R 1＝6 Ω，R 2＝12 ΩC ．滑动变阻器消耗功率P 最大时，定值电阻R 消耗的功率也最大D ．调整滑动变阻器R P 的阻值，可以使电源的输出电流达到2 A 答案 B解析 由闭合电路欧姆定律的推论可知，当电路外电阻等于内阻r 时，输出功率最大，最大值为P m ＝E 24r ，把定值电阻看成电源内阻的一部分，由题图乙可知，当R P ＝R 1＝R ＋r ＝6 Ω时，滑动变阻器消耗的功率最大，最大功率为P 2＝E 24(R ＋r )＝1.5 W ，A 错误；滑动变阻器的阻值为3 Ω时与阻值为R 2时消耗的功率相等，有(E 3 Ω＋R ＋r )2×3 Ω＝(ER 2＋R ＋r )2R 2，解得R 2＝12 Ω，B 正确；当回路中电流最大时，即R P ＝0时定值电阻R 消耗的功率最大，C 错误；当滑动变阻器R P 的阻值为0时，电路中电流最大，最大值为I m ＝E R ＋r ＝64＋2A ＝1 A ，则调整滑动变阻器R P 的阻值，不可能使电源的输出电流达到2 A ，D 错误．等效电源把含有电源、电阻的部分电路等效为新的“电源”，其“电动势”“内阻”如下： (1)两点间断路时的电压等效为电动势E ′.(2)两点短路时的电流为等效短路电流I 短′，等效内电阻r ′＝E ′I 短′.常见电路等效电源如下：考点三 电源的U －I 图像两类U －I 图像的比较电源的U －I 图像 电阻的U －I 图像 图像表述的物理量的关系电源的路端电压与电路电流的关系电阻两端电压与流过电阻的电流的关系 图线与坐标轴交点①与纵轴交点表示电源电动势E过坐标轴原点，表示没有电压时电流为零②与横轴交点表示电源短路电流E r图线的斜率－r (r 为内阻) 表示电阻大小(电阻为纯电阻时)图线上每一点坐标的乘积UI 表示电源的输出功率 表示电阻消耗的功率 图线上每一点坐标比值UI表示外电阻的大小，不同点对应的外电阻大小不同 每一点对应的比值均表示此电阻的阻值大小例7 (多选)如图所示，直线A 为电源a 的路端电压与电流的关系图像，直线B 为电源b 的路端电压与电流的关系图像，直线C 为电阻R 两端的电压与电流的关系图像．电源a 、b 的电动势分别为E a 、E b ，内阻分别为r a 、r b ，将电阻R 分别接到a 、b 两电源上，则( )A ．E a >E b ，r a >r b B.E a E b ＝r a r bC ．R 接到b 电源上，电阻的发热功率和电源的效率都较高D ．R 接到a 电源上，电源的输出功率较大，但电源效率较低 答案 ABD解析 由闭合电路欧姆定律U ＝E －Ir 可知，电源的U －I 图像与U 轴的交点表示电动势，则a 电源的电动势较大，图像的斜率表示内阻，则b 电源的内阻较小，a 电源的内阻较大，两个电源的短路电流相同，则E a E b ＝r ar b ，故A 、B 正确；电源的热功率P 热＝I 2r ，由题图看出，R 接到b 电源上，电路中电流较小，b 电源的内阻较小，所以电源的热功率较低，C 错误；当电阻R 与电源组成闭合电路时，电阻R 的U －I 图线与电源的U －I 图线的交点表示电阻的工作状态，交点的纵坐标表示电压，横坐标表示电流，两者乘积表示电源的输出功率，由题图看出，R 接到a 电源上，电压与电流的乘积较大，电源的输出功率较大，电源的效率等于电源的输出功率与总功率之比，即η＝UI EI ，则有η＝R R ＋r，故a 电源的效率较低，故D 正确．考点四 含容电路的分析1．电路简化把电容器所在的支路稳定时视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上． 2．电容器的电压(1)电容器所在的支路中没有电流，与之串联的电阻两端无电压，相当于导线． (2)电容器两端的电压等于与之并联的电阻两端的电压． 3．电容器的电荷量及变化(1)电路中电流、电压的变化可能会引起电容器的充、放电．若电容器两端电压升高，电容器将充电；若电压降低，电容器将通过与它连接的电路放电．(2)如果变化前后极板带电的电性相同，通过所连导线的电荷量为|Q 1－Q 2|； (3)如果变化前后极板带电的电性相反，通过所连导线的电荷量为Q 1＋Q 2.例8 阻值相等的四个电阻、电容器C 及电池E (内阻可忽略)连接成如图所示电路．开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2.Q 1与Q 2的比值为( )A.25B.12C.35D.23 答案 C解析 S 断开时等效电路图如图甲所示．甲电容器两端电压为U 1＝E R ＋23R×23R ×12＝15E ；S 闭合时等效电路图如图乙所示．乙电容器两端电压为U 2＝E R ＋12R×12R ＝13E ，由Q ＝CU 得Q 1Q 2＝U 1U 2＝35，故选项C 正确．例9 (多选)如图所示，电源电动势为E ，内阻为r .电路中的R 2、R 3均为总阻值一定的滑动变阻器，R 0为定值电阻，R 1为光敏电阻(其电阻随光照强度增大而减小)．当开关S 闭合时，电容器中一带电微粒恰好处于静止状态．有关下列说法中正确的是( )A ．只逐渐增大R 1的光照强度，电阻R 0消耗的电功率变大，电阻R 3中有向上的电流B ．只将滑动变阻器R 3的滑动端P 2向上端移动时，电源消耗的功率变大，电阻R 3中有向上的电流C ．只将滑动变阻器R 2的滑动端P 1向下端移动时，电压表示数变大，带电微粒向下运动D ．若断开开关S ，带电微粒向下运动 答案 AD解析 只逐渐增大R 1的光照强度，R 1的阻值减小，外电路总电阻减小，总电流增大，电阻R 0消耗的电功率变大，滑动变阻器R 2两端的电压变大，电容器两端的电压增大，电容器下极板的带电荷量变大，所以电阻R 3中有向上的电流，故选项A 正确；电路稳定时，电容器所在支路相当于断路，只将滑动变阻器R 3的滑动端P 2向上端移动时，对电路没有影响，故选项B 错误；只将滑动变阻器R 2的滑动端P 1向下端移动时，电容器并联部分的电阻变大，所以电容器两端的电压变大，由E ＝Ud 可知电场强度变大，带电微粒向上运动，故选项C 错误；若断开开关S ，电容器处于放电状态，电荷量变小，板间场强减小，带电微粒所受的电场力减小，带电微粒将向下运动，故选项D 正确．课时精练1.(多选)(2020·江苏卷·6)某汽车的电源与启动电机、车灯连接的简化电路如图所示．当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时()A．车灯的电流变小B．路端电压变小C．电路的总电流变小D．电源的总功率变大答案ABD解析汽车启动时，车灯变暗，I灯减小，U灯减小，路端电压变小，则电路的总电流变大，故A、B正确，C错误；由P＝IE知电源的总功率变大，故D正确．2.(多选)在如图所示的U－I图像中，直线Ⅰ为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U－I图线．用该电源直接与电阻R相连组成闭合电路，由图像可知()A．电源的电动势为3 V，内阻为0.5 ΩB．电阻R的阻值为1 ΩC．电源的输出功率为4 WD．电源的效率为50%答案ABC解析由题图中图线Ⅰ可知，电源的电动势为3 V，内阻为r＝EI短＝0.5 Ω；由图线Ⅱ可知，电阻R的阻值为1 Ω，该电源与电阻R直接相连组成的闭合电路的电流为I＝Er＋R＝2 A，路端电压U＝IR＝2 V，电源的输出功率为P＝UI＝4 W，电源的效率为η＝UIEI×100%≈66.7%，故选项A、B、C正确，D错误．3．(多选)如图所示的电路中，闭合开关S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，由此推断，以下故障可能的是()A．L1灯丝烧断B．电阻R2断路C．电阻R2短路D．电容器被击穿短路答案BD解析若L1灯丝烧断，会使电路总电阻变大，总电流变小，电阻R2与L2并联电压变小，L2会变暗，故A错误；若电阻R2断路，会使电路的总电阻增大，总电流减小，R1并联部分电压与内电压之和减小，使L2两端的电压增大，L2会变亮，故B正确；若R2短路，L2会因被短路而熄灭，故C错误；若电容器被击穿短路，由于电路的总电阻减小，总电流增大，电阻R2与L2并联电压变大，L2会变亮，故D正确．4.(多选)如图所示的电路中，电源电动势为E，内阻为r，电表均为理想电表．闭合开关S后，若减小R的阻值，则下列说法正确的是()A．电流表的示数一定变大B．电压表的示数一定变大C．电源的输出功率一定增大D．R1两端的电压一定减小答案AD解析减小R的阻值，电路的总电阻减小，电路总电流增大，即电流表示数变大，由U＝E －Ir得路端电压减小，即电压表示数变小，A项正确，B项错误；由于不知外电阻与内电阻的大小关系，所以负载电阻减小时，电源的输出功率不一定增大，C选项错误；电路中的总电流增大，R2两端的电压增大，又因路端电压减小，故R1两端的电压减小，D项正确．5.将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示，由此可知()A．电源最大输出功率可能大于45 WB．电源内阻一定等于5 ΩC．电源电动势为45 VD．电阻箱所消耗功率P最大时，电源效率大于50%答案 B解析由题可知将一电源与一电阻箱连接成闭合回路，电阻箱所消耗功率P等于电源输出功率，由题图可知，电阻箱所消耗功率P最大为45 W，所以电源最大输出功率为45 W，选项A错误；由电源输出功率最大的条件可知，电源输出功率最大时，外电路电阻等于电源内阻，所以电源内阻一定等于5 Ω，选项B正确；电阻箱所消耗功率P最大值为45 W时，电阻箱读数为R＝5 Ω，则电流I＝P＝3 A，电源电动势E＝I(R＋r)＝30 V，选项C错误；电阻箱R所消耗功率P最大时，电源效率为50%，选项D错误．6．(多选)如图甲所示，不计电表内阻，改变滑动变阻器的滑片位置，测得电压表V1和V2随电流表A的示数变化规律分别如图乙中a、b所示，下列判断正确的是()A．图线a的延长线与纵轴交点的纵坐标值等于电源电动势B．图线b斜率的绝对值等于电源的内阻C．图线a、b交点的横、纵坐标之积等于此状态下电源的输出功率D．图线a、b交点的横、纵坐标之积等于此状态下电阻R0消耗的功率答案ACD解析题图乙中图线b是电压表V2示数的变化情况，图线a是电压表V1示数的变化情况；V 1测的是路端电压，则a 的延长线与纵轴交点的纵坐标值为电源的电动势，A 正确；图线b 斜率的绝对值等于电阻R 0的阻值，B 错误；图线a 、b 交点的横、纵坐标之积既等于此状态下电源的输出功率，也等于电阻R 0消耗的功率，C 、D 正确．7．图甲表示某金属丝的电阻R 随摄氏温度t 变化的情况．把这段金属丝与电池、电流表串联起来(图乙)，用这段金属丝做测温探头，把电流表的刻度改为相应的温度刻度，就得到了一个简易温度计．下列说法正确的是( )A ．t A 应标在电流较大的刻度上，且温度与电流是线性关系B ．t A 应标在电流较大的刻度上，且温度与电流是非线性关系C ．t B 应标在电流较大的刻度上，且温度与电流是线性关系D ．t B 应标在电流较大的刻度上，且温度与电流是非线性关系 答案 B解析 由题图甲可知，t A 点对应的电阻阻值较小，由闭合电路欧姆定律知对应电路中的电流较大，故t A 应标在电流较大的刻度上；而t B 点对应的电阻阻值较大，由闭合电路欧姆定律知对应电路中的电流较小，故t B 应标在电流较小的刻度上；由题图甲得R ＝R 0＋kt ，其中R 0为图线的纵截距，由闭合电路欧姆定律得I ＝E R ＋R g ＋r ，联立解得t ＝E kI －R 0＋R g ＋rk ，可知t 与I 是非线性关系，故B 正确，A 、C 、D 错误．8.硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a 是该电池在某光照强度下路端电压U 和电流I 的关系图像(电池内阻不是常量)，图线b 是某电阻R 的U －I 图像．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为( )A ．5.5 ΩB ．7.0 ΩC ．12.0 ΩD ．12.5 Ω答案 A解析 由闭合电路欧姆定律得U ＝E －Ir ，当I ＝0时，E ＝U ，由图线a 与纵轴的交点读出电源的电动势为E ＝3.6 V ，组成闭合回路时，根据两图线交点处的状态可知，电阻的电压为U ＝2.5 V ，电流为I ＝0.2 A ，则硅光电池的内阻为r ＝E －U I ＝3.6－2.50.2 Ω＝5.5 Ω，故A 正确．9．(2022·江苏淮安市车桥中学高三开学考试)如图所示电路，电源内阻为r ，两相同灯泡L 1、L 2 电阻均为R ，D 为理想二极管(具有单向导电性)，电表均为理想电表．闭合S 后，一带电油滴恰好在平行板电容器中央静止不动．现把滑动变阻器滑片向上滑动，电压表V 1、V 2 示数变化量绝对值分别为ΔU 1、ΔU 2 ，电流表示数变化量为ΔI ，则下列说法中错误的是( )A ．两灯泡逐渐变亮B ．油滴将向下运动 C.ΔU 2ΔI ＝R ＋r D ．ΔU 2>ΔU 1 答案 B解析 滑片向上滑动，滑动变阻器接入电路的阻值减小，总电阻减小，回路中电流变大，两灯泡变亮，选项A 正确；总电流增大，故内电压增大，所以外电压减小，即V 1的示数减小，而L 1的电压变大，所以L 2与滑动变阻器部分的电压减小，所以V 2的示数及电容器板间电压变小，应放电，但二极管的单向导电性使电荷不能放出，Q 不变，则由C ＝Q U ＝εr S 4πkd ，E ＝Ud 得E ＝4πkQεr S ，可知E 不变，油滴静止不动，选项B 错误；把L 1电阻R 看作电源内阻一部分，ΔU 2就是R ＋r 两端电压的增加量，则ΔU 2ΔI ＝R ＋r ，选项C 正确；由闭合电路欧姆定律可得ΔU 1ΔI ＝r ，所以ΔU 2>ΔU 1，选项D 正确．10．(2022·宁夏银川市银川一中模拟)在如图所示的电路中，定值电阻R 1＝3 Ω、R 2＝2 Ω、R 3＝1 Ω、R4＝3 Ω，电容器的电容C＝4 μF，电源的电动势E＝10 V，内阻不计．闭合开关S1、S2，电路稳定后，则()A．a、b两点的电势差U ab＝3.5 VB．电容器所带电荷量为1.4×10－6 CC．断开开关S2，稳定后流过电阻R3的电流与断开前相比将发生变化D．断开开关S2，稳定后电容器上极板所带电荷量与断开前相比的变化量为2.4×10－5 C答案 D解析设电源负极的电势为0，则电源正极的电势为φ＝10 V，又因为φ－φa＝ER1＋R2R1，代入数据可解得φa＝4 V，同理有φ－φb＝ER3＋R4R3，解得φb＝7.5 V，故U ab＝φa－φb＝－3.5 V，选项A错误；由Q＝CU，可知此时电容器所带电荷量为Q＝4×10－6×3.5 C＝1.4×10－5 C，选项B错误；由电路知识可知，断开开关S2，稳定后流过电阻R3的电流与断开前相比不会发生变化，选项C错误；断开开关S2，稳定后a点的电势为φa′＝10 V，b点电势仍为φb ＝7.5 V，故此时U ab′＝φa′－φb＝2.5 V，且上极板带正电，故上极板带电荷量的变化量为ΔQ＝CΔU，即ΔQ＝4×10－6×6 C＝2.4×10－5 C，选项D正确．11．在如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3是一滑动变阻器，当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流的变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值．答案(1)20 V20 Ω(2)5 Ω(3)300 Ω解析(1)电源的路端电压随电流的变化图线斜率大小等于电源的内阻，则有内阻r ＝⎪⎪⎪⎪ΔU ΔI ＝16－40.8－0.2 Ω＝20 Ω电源的电动势为E ＝U ＋Ir取电压U 1＝16 V ，电流I 1＝0.2 A ， 代入解得E ＝20 V(2)当滑片P 滑到最右端时，R 1被短路，外电路的电阻最小，电流最大．此时电压U 2＝4 V ， 电流I 2＝0.8 A ， 则定值电阻R 2＝U 2I 2＝5 Ω(3)当滑片P 滑到最左端时，滑动变阻器阻值最大，外电阻最大，电流最小， 此时路端电压U 1＝16 V ，电流I 1＝0.2 A ， 外电路总电阻为R ＝U 1I 1＝80 Ω又R ＝R 2＋R 1R 3R 1＋R 3代入解得R 3＝300 Ω.12.如图所示，电源电动势E ＝2 V ，内阻r ＝1 Ω，电阻R 0＝2 Ω，滑动变阻器的阻值范围为0～10 Ω.求滑动变阻器的阻值为多大时，R 上消耗的功率最大，最大值为多少？答案 23 Ω 23W解析 法一 由公式P R ＝U 2R ，根据闭合电路的欧姆定律，路端电压U ＝E ·R 0RR 0＋R r ＋R 0RR 0＋R ＝ER 0R rR 0＋rR ＋RR 0，所以P R ＝E 2R 02R (rR 0＋rR ＋R 0R )2，代入数据整理得P R ＝164R＋9R ＋12，当R ＝23 Ω时，R 上消耗的功率最大，P R max ＝23W.法二 采用等效电源法分析，把定值电阻等效到电源的内部，即把电源和定值电阻看作等效电源，为E ′＝R 0R 0＋r E ，内阻为r ′＝R 0r R 0＋r 的电源，当R ＝r ′＝R 0rR 0＋r 时，电源对外电路R的输出功率最大为P R max ＝E ′24r ′.把数值代入各式得：E等＝E ′＝R 0R 0＋rE ＝43 V ；r等＝r ′＝R 0r R 0＋r ＝23 Ω.所以P R max ＝E 等24r 等＝23W.。
第二讲 闭合电路欧姆定律(解析版)
第二讲 闭合电路欧姆定律一、闭合电路欧姆定律1．公式⎩⎪⎨⎪⎧I ＝E R ＋r 只适用于纯电阻电路E ＝U 外＋U 内适用于任何电路2．路端电压U 与电流I 的关系 （1）关系式：U ＝E －Ir ． （2）U －I 图象如图所示．①当电路断路即I ＝0时，纵坐标的截距为电源电动势． ②当外电路电压为U ＝0时，横坐标的截距为短路电流． ③图线的斜率的绝对值为电源的内阻． 二、电路动态变化的分析1．电路动态分析类问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，一处变化又引起了一系列的变化．2．电路动态分析的方法（1）程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路⎩⎪⎨⎪⎧并联分流I串联分压U →变化支路． （2）极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．（3）判定总电阻变化情况的规律①当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或减小）．②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．③在如图所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R 并与灯泡并联，另一段R 串与并联部分串联．A 、B 两端的总电阻与R 串的变化趋势一致．三、电路中的功率及效率问题1．电源的总功率（1）任意电路：P 总＝EI ＝U 外I ＋U 内I ＝P 出＋P 内．（2）纯电阻电路：P 总＝I 2（R ＋r ）＝rR E+2．2．电源内部消耗的功率：P 内＝I 2r ＝U 内I ＝P 总－P 出． 3．电源的输出功率（1）任意电路：P 出＝UI ＝EI －I 2r ＝P 总－P 内．（2）纯电阻电路：P 出＝I 2R ＝r Rr R Er R R E 4)(222+-=+ （3）输出功率随R 的变化关系①当R ＝r 时，电源的输出功率最大为rE P M 42=②当R >r 时，随着R 的增大输出功率越来越小． ③当R <r 时，随着R 的增大输出功率越来越大．④当P 出<P m 时，每个输出功率对应两个可能的外电阻R 1和R 2，且R 1R 2＝r 2． ⑤P 出与R 的关系如图所示．4．电源的效率（1）任意电路：η＝总出P P ×100%＝EU×100%．（2）纯电阻电路：η＝rR R+×100% 因此在纯电阻电路中R 越大，η越大；当R ＝r 时，电源有最大输出功率，效率仅为50%． 特别提醒 当电源的输出功率最大时，效率并不是最大，只有50%；当R →∞时，η→100%，但此时P 出→0，无实际意义．【例1】在如图所示的电路中，R 1、R 2均为定值电阻，且R 1=100Ω，R 2阻值未知，R 3是一滑动变阻器，当其滑片从左端滑至右端时，测得电源的路端电压随总电流的变化图线如图所示，其中A 、B 两点是滑片在变阻器的两个不同端点得到的。
闭合电路的欧姆定律 课件
√D.外电路的总电阻逐渐变小，电灯两端的电压－U内＝E－R＋E rr，随着外电阻增大，路端电 压增大；当外电路开路时(外电阻无穷大)，路端电压U＝E；这也提供了一种 粗测电动势的方法，即用电压表直接测电源电动势. 2.路端电压与电流的关系：U＝E－Ir.
3.电源的U－I图象：如图6所示是一条倾斜的直线，图象中U轴截距E表示电源 电动势，I轴截距I0等于短路电流(纵、横坐标都从零开始)，斜率的绝对值表示 电源的内阻.
闭合电路的欧姆定律
一、闭合电路的欧姆定律
1.闭合电路的组成 (1)闭合电路是指由电源和 用电器 及导线组成的完整的电路. (2)内电路：如图1所示， 电源内部 的电路叫内电路， 电源 的电阻叫内电阻. (3)外电路： 电源外部的电路叫外电路，外电路的电阻称为外电阻.
图1
2.闭合电路的欧姆定律
(1)内容：闭合电路的电流跟电源的 电动势成正比，跟_内__、__外__电__路__的__电__阻__之__和__
例1 如图4所示的电路中，当开关S接a点时，标有“4 V,8 W”的小灯泡L正常 发光，当开关S接b点时，通过电阻R的电流为1 A，这时电阻R两端的电压为5 V. 求： (1)电阻R的阻值；
答案 5 Ω
解析 当开关S接b点时，由欧姆定律得，
电阻 R 的阻值为 R＝UI ＝51 Ω＝5 Ω
图4
(2)电源的电动势和内阻. 答案 6 V 1 Ω
图6
例2 (多选)如图7所示是某电源的路端电压与电流的关系图象，下列结论正
确的是
√A.电源的电动势为6.0 V
高中物理必修三 第四章 第二节 闭合电路的欧姆定律
0.1
返回
Part 3
课时对点练
基础对点练
考点一 电源的电动势 1.(多选)对于电动势的定义式E＝W的理解，正确的是
q A.E与W成正比 B.E与q成反比
√C.E的大小与W、q无关 √D.W表示非静电力做的功
1.在如图所示的电路中，电源的电动势E＝10 V，内电阻r＝1 Ω， 试求当外电阻分别是3 Ω、4 Ω、9 Ω时所对应的 路端电压.通过数据计算，你发现了怎样的规律？
答案 外电压分别为7.5 V、8 V、9 V.随着外电阻电路欧姆定律写出路端电压U与干路电流I之间的关系式， 并画出U－I图像. 答案 由E＝U＋U内及U内＝Ir得 U＝E－Ir，U－I图像如图所示.
三、研究闭合电路欧姆定律
1.内容：闭合电路中的电流与电源的 电动势成正比，与内__、__外__电__路__的__电__阻__ 之和 成反比. E 2.表达式：I＝ R＋r . 3.另外两种表达形式：(1)E＝U外＋ U内 ； (2)E＝IR＋ Ir .
四、路端电压与负载的关系
1.路端电压的表达式：U＝ E－Ir .
例4 (多选)如图所示为某一电源的U－I图线，由图可知
√A.电源电动势为2 V
B.电源内电阻为13 Ω C.电源短路时电流为6 A
√D.电路路端电压为1 V时，电路中电流为5 A
在电源的U－I图线中，纵轴截距表示电源电动势， A正确； 横轴截距表示短路电流，C错误； U－I 图线斜率的绝对值表示电源的内电阻，则 r＝2－60.8 Ω＝0.2 Ω， B 错误；
二、电动势
1.非静电力：电源提供的把正电荷由负极搬运到正极的力. 2.电源：通过非静电力做功，把其他形式的能转化为电能的装置. 3.电动势： (1)概念：电动势是描述电源将其他形式的能转化为 电能 的本领的物理量.
40 第九章 第2讲 闭合电路的欧姆定律
√A．在a、b、c三条图线上分别取横坐标相同的A、B、C三点，这三点的
纵坐标一定满足关系PA＝PB＋PC
√B.b、c图线的交点与a、b图线的交点的横坐标之比一定为1∶2，纵坐标
之比一定为1∶4
C.电源的最大输出功率PRmax＝9 W
√D．电源的电动势E＝3 V，内电阻r＝1 Ω
ABD [在 a、b、c 三条图线上分别取横坐标相同的 A、B、C 三点，因为 直流电源的总功率 PE 等于输出功率 PR 和电源内部的发热功率 Pr 之和，所 以这三点的纵坐标一定满足关系 PA＝PB＋PC，故 A 正确；图线 c 表示电路 的输出功率与电流的关系图线，很显然，最大输出功率小于 3 W，故 C 错 误；当内电阻和外电阻相等时，电源输出的功率最大，此时电流即为 b、c 图线的交点处的电流，此时电流的大小为R＋E r ＝2Er ，输出功率的大小为
(3)求当电阻箱R读数为多少时，电源的输出功率最大，最大功率是多少？ (4)若电阻箱R的最大值为3 Ω，R0＝5 Ω，求当电阻箱R读数为多少时，电 阻箱R的功率最大，最大功率是多少？
解析： (1)保护电阻消耗的电功率为 P0＝（r＋ER2＋R0R0）2 因 R0 和 r 是常量，而 R 是变量，所以 R 最小时，P0 最大，即 R＝0 时，P0max ＝（rE＋2RR00）2 ＝621×.502.5 W＝8 W。 (2)将电阻 R0 当作电源内阻的一部分，当 R＝R0＋r 即 R＝0.5 Ω＋1 Ω＝ 1.5 Ω时，电阻箱 R 消耗的功率最大，PRmax＝4（r＋E2R0） ＝4×621.5 W＝ 6 W。
第九章 电路与电能
第2讲 闭合电路的欧姆定律
内容 索引
➢考点一 电动势、闭合电路的欧姆定律的理解
➢考点二 闭合电路的功率和效率
高中物理【闭合电路欧姆定律】知识点、规律总结
一、电源的电动势和内阻 1．电动势 (1)电源：电源是通过非静电力做功把_其__他__形__式___的能转化成__电__能__的装置． (2)电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝Wq . (3)电动势的物理含义：电动势表示电源_把__其__他__形__式__的__能__转__化__成__电__势__能___本领的大 小，在数值上等于电源没有接入电路时两极间的电压． 2．内阻：电源内部导体的电阻．
电源 U-I 图象
电阻 U-I 图象
图线上每一点坐标的乘积 UI
表示电源的输出功率
表示电阻消耗的功率
图线上每一点对应
表示外电阻的大小，不同点对应 每 一 点 对 应 的 比 值 均 等
的 U、I 比值
的外电阻大小不同
大，表示此电阻的大小
图线斜率的绝对值等于内电阻 r
图线的斜率的大小
的大小(注意坐标数值是否从零
即：
U串↓
U并↑
I串↓ ←R↑→I并↑
P串↓
P并↑
(3)极限法 因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端，让 电阻最大或电阻为零去讨论．
第 1 维度：常规电路的动态分析 (1) 当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)． (2) 若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断 使并联的支路增多时，电路的总电阻减小．
第 3 维度：含热敏电阻、光敏电阻等的动态电路 电路中有光敏电阻、热敏电阻且阻值发生变化时，电路中各个部分的电流、电压和 功率都会随之发生变化．对含有敏感元件的电路，弄清楚敏感元件的特性是解题的关键．
考点二 闭合电路的功率及效率问题
【高中物理】人教版必修第三册课件：第十二章 2 闭合电路的欧姆定律
要点提示:电池用久了,内阻变大,根据闭合电路的欧姆定律知总电
流变小,因此小灯泡不怎么亮了。
课堂篇探究学习
探究一
探究二
探究三
随堂检测
知识归纳
1.内、外电路中的电势变化
如图所示,外电路中电流由电源正极流向负极,沿电流方向电势降
低,内电路中电流由电源负极流向正极,沿电流方向电势升高。
2.闭合电路的欧姆定律
-1-
学习目标
1.理解电动势。
2.了解外电路、内电路,知道电
动势等于内外电路电势降落之
和。
3.理解闭合电路欧姆定律的内
容,掌握其表达式。
4.会分析路端电压与负载的关
系。
思维导图
课前篇自主预习
必备知识
自我检测
一、电动势
1.非静电力
(1)定义:电源把正电荷由负极搬运到正极的力。
的本领。两者虽然单位相同,但有本质的区别。
答案:×
(4)电源的电动势在数值上等于电源两极之间的电压。(
)
解析:当电源开路时,电源两极之间的电压在数值上才等于电源的
电动势。
答案:×
课前篇自主预习
必备知识
自我检测
(5)电源一定时,负载电阻越大,电流越大。(
)
解析:根据闭合电路的欧姆定律I= + ,负载电阻越大,电流越小。
(1)电阻R3的值;
(2)电源电动势E和内阻r的值。
课堂篇探究学习
探究一
探究二
探究三
随堂检测
解析:(1)R2两端电压U2=I2R2=6 V
所以,R1两端电压为U1=U-U2=5.4 V
1
则流过 R1 的电流 I1= =0.6
闭合电路欧姆定律
三、路端电压跟负载旳关系
s
路端电压：U E Ir A R
R为负载：能够变化。
EVr
R增大
I减小 动态变化
内电压U内=Ir减小 外电压U外=E-Ir增大
外电压减小
内电压增大
R减小 I增大
11
例1：如图所示电路，当滑动变阻器 旳滑片P向上移动时，判断电路中旳 电压表、电流表旳示数怎样变化?已 知各电表都为理想电表。
19
五、电源旳外特征曲线(U-I图象)
（1）图象旳函数体现：U E Ir
（2）图象旳物理意义：
①在纵轴上旳截距表达电
源旳电动势E。
②在横轴上旳截距表达电 源旳短路电流：I短=E/r。 ③图象斜率旳绝对值表达 电源旳内阻，内阻越大， 图线倾斜得越厉害。
E
B U E Ir
A
α E/r
rA＞rB 20
内电路与外电路中 旳总电流是相同旳。
+-
+
3
3、电路中旳电势变化情况
(1)在外电路中，沿电流方向电势降 低。
a
+-
d
c
b
(2)在内电路中，一方面，
存在内阻，沿电流方向电势降低；另一
方面，沿电流方向存在电势“跃升”。
4
思索与讨论：
1、若外电路中旳用电器都是纯电阻R，在时
间t内外电路中有多少电能转化为内能？
(2)第一种情况下旳电源旳 总功率，电源旳输出功率， 以及电源旳热功率和电源 旳效率？
18
2、如图R为电阻箱，V为理想电压表，当电 阻箱读数为R1=2Ω时，电压表读数为U1=4V ；当电阻箱读数为R2=5Ω时，电压表读数 为U2=5V，求： (1)电源旳电动势E和内阻r？ (2)当电阻箱R读数为多 少时，电源旳输出功率最 大?最大值Pm为多少?
2024年高考物理总复习第一部分知识点梳理第九章第2讲闭合电路的欧姆定律
第2讲闭合电路的欧姆定律整合教材·夯实必备知识一、电源电动势和内阻(必修三第十二章第2节)1.电动势(1)非静电力所做的功与所移动的电荷量之比叫电动势。
(2)物理含义:电动势表示电源把其他形式的能转化成电势能本领的大小,在数值上等于电源没有接入电路时两极间的电压。
2.内电阻:电源内部导体的电阻。
二、闭合电路欧姆定律(必修三第十二章第2节)1.内容:闭合电路的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比;;2.公式:I=ER+r提醒:只适用于纯电阻电路。
3.其他表达形式E=U+U内或E=U外+Ir。
外提醒:适用于任意电路。
4.电源的U-I图像:(1)图像:根据U=E-Ir,图像如图所示,(2)含义:①纵轴截距:表示电路断路时的路端电压U=E。
②横轴截距:表示电路短路时的电流I=I0。
③斜率绝对值:表示电源内电阻r=EI0。
三、闭合电路的功率及效率问题(必修三第十二章第2节)1.电源的总功率(1)任意电路:P总=IE=IU外+IU内=P出+P内。
(2)纯电阻电路:P总=I2(R+r)=E 2R+r。
2.电源内部消耗的功率P内=I2r=IU内=P总-P出。
3.电源的输出功率(1)任意电路:P出=IU=IE-I2r=P总-P内。
(2)纯电阻电路:P出=I2R=E 2R(R+r)2。
4.电源的效率(1)任意电路:η=P出P总×100%=UE×100%。
(2)纯电阻电路:η=RR+r×100%。
【质疑辨析】角度1 电动势和闭合电路欧姆定律(1)电动势的大小反映了电源把电能转化为其他形式的能的本领强弱。
(×)(2)电动势就是电源的路端电压。
(×)(3)电源的重要参数是电动势和内阻。
电动势由电源中非静电力的特性决定,与电源的体积无关,与外电路无关。
(√)(4)在电源电动势及内阻恒定的闭合电路中,外电阻越大,路端电压越大。
(√)角度2电路中的功率(5)外电阻越大,电源的输出功率越大。
高中物理选修31课件：第八章+第二讲 电路 闭合电路的欧姆定律
考点一
题组突破
1－2.[功率变化分析] (2017·安徽江南十校联考模拟)如图所示的电路 中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的 电阻和定值电阻的阻值均为R，电压表为理想电表，K为单刀双掷开 关，当开关由1位置打到2位置时，下列说法中正确的是( ) A．电压表读数将变小 B．L1亮度不变，L2将变暗 C．L1将变亮，L2将变暗 D．电源内阻的发热功率将变小
考点一
题组突破
解析：当滑动变阻器的触头由中点滑向a端时，R接入电路的电阻 减小，总电阻减小，干路电流增大，内电压增大，路端电压减 小，电压表的示数减小，R2的电压增大，R1的电压减小，电流表 的示数减小，A、C错误，B正确；因为总电流增大，电流表的示 数减小，所以R中电流增大，并且R中电流变化的绝对值大于电流 表示数变化的绝对值，D错误．
内阻的发热功率为P热′＝
35E2 R
＝
9E2 25R
.综上所述，电压表读数变
小，故A正确．L1亮度不变，L2将变亮，故B、C错误．电源内阻的
发热功率将变大，故D错误．
答案：A
考点二 含容电路问题 (师生共研)
题组突破
1．电路的简化 不分析电容器的充、放电过程时，把电容器所处的支路视为断 路，简化电路时可以去掉，求电荷量时再在相应位置补上． 2．电路稳定时电容器的处理方法 电容器所在的支路中没有电流，同支路的电阻相当于导线，即电 阻不降低电压，是等势体．电容器两端的电压等于与之并联的支 路两端的电压．
考点一
题组突破
解析：开关在位置1时，外电路总电阻R总＝
3 2
R，电压表示数U＝
3 R＋2R32RE＝35E，同理，每个灯泡两端的电压U1＝U2＝15E，电源内阻
高考物理一轮复习第8章恒定电流第2讲闭合电路的欧姆定律电功与电热训练含解析
第2讲闭合电路的欧姆定律电功与电热知识巩固练习1．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压【答案】C【解析】电动势是反映电源通过非静电力做功将其他形式的能转化为电能的本领的物理量．电动势越大说明这种转化本领越强，但不能说明储存的电能越多．故A、B错误，C正确．闭合电路中电源两端电压大小等于外电压大小，故D错误．2．(2021年龙岩质检)如图所示，电源内阻为r，灯L1、L2的电阻分别为R1、R2，滑动变阻器最大阻值为R0.假设灯的电阻不变．某同学合上开关后，将变阻器滑片P由a端向b端移动时，则( )A．若R2>R0，L2亮度一定先变亮后变暗B．若R2>R0，电源的输出功率一定逐渐变大C．若R2<R0，L1亮度一定先变暗后变亮D．若R2<R0，电源的效率一定逐渐变大【答案】C【解析】当R2＞R0时，灯L2与滑动变阻器的左部分串联的总电阻一定大于右部分的电阻．当变阻器的滑片P由a端向b端移动时，总电阻增大，所以总电流减小，通过灯L1的电流减小，L1变暗；通过L2的电流变大，L2变亮．因不知道电源内阻与外电阻的大小关系，所以电源的输出功率无法判断，故A、B错误．当R2＜R0时，灯L2与滑动变阻器的左部分串联的总电阻先大于后小于右部分的电阻，当变阻器的滑片P由a端向b端移动时，总电阻先增大后减小，所以总电流先减小后增大，所以通过灯L1的电流先减小后增大，L1先变暗后变亮，故C正确；外电阻先增大后减小，所以电源的效率先增大后减小，故D 错误．3．(2021年南通月考)如图所示的电路中，闭合开关S后，灯L1、L2都能发光．后来由于某种故障使灯L2突然变亮(未烧坏)，电压表的读数增大，由此可推断，这一故障的原因可能是( )A ．电阻R 1断路B ．电阻R 2短路C ．灯L 1两接线柱间短路D ．电阻R 2断路【答案】D【解析】因为电压表的读数增大，所以路端电压增大，电源内阻上的电压减小，说明总电流减小，电路总电阻增大．若电阻R 1断路，会导致总电阻增大，总电流减小，而此时灯L 2两端电压会减小，致使灯L 2变暗，A 错误．若电阻R 2短路，灯L 2将不亮，B 错误．若灯L 1两接线柱间短路，电路的总电阻减小，总电流增大，电压表的读数减小，C 错误．若电阻R 2断路，电路的总电阻增大，总电流减小，电压表的读数增大，符合题意，而总电流减小，导致内电压和灯L 1、R 1并联部分电压减小，灯L 2两端电压增大，灯L 2变亮，D 正确．4．(2021年济宁检测)如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，V 与A 分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )A ．V 的读数变大，A 的读数变小B ．V 的读数变大，A 的读数变大C ．V 的读数变小，A 的读数变小D ．V 的读数变小，A 的读数变大【答案】B【解析】S 断开，相当于电阻变大，则由闭合电路欧姆定律可得电路中总电流减小，故路端电压增大，V 的读数变大．把R 1归为内阻，内电压减小，故R 3中的电压增大，由欧姆定律可知R 3中的电流也增大，电流表示数增大，故B 正确．5．一个微型吸尘器的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R .将它接在电动势为E 、内阻为r 的直流电源的两极间，电动机恰好能正常工作．则( )A ．电动机消耗的总功率为I 2R B ．电动机消耗的热功率为U 2RC ．电源的输出功率为EID ．电源的效率为1－IrE 【答案】D 【解析】电动机不是纯电阻，电动机消耗的总功率为UI ，A 错误．电动机消耗的热功率为I 2R ，B 错误．电源的输出功率为UI ，C 错误．电源的效率为U E ＝E －Ir E，D 正确． 6．(多选)如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线．曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P (5.2,3.5)、Q (6,5)．如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是1∶1C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶10【答案】AB【解析】根据图像可知，E 1＝E 2＝10 V ，r 1＝54 Ω，r 2＝56Ω，所以r 1∶r 2＝3∶2，E 1∶E 2＝1∶1，A 、B 正确；曲线Ⅲ与其他两条直线的交点坐标表示该小灯泡在这两种连接状态下的工作电压和工作电流，根据坐标值可求出此时小灯泡消耗的功率分别为P 1＝18.2 W 和P 2＝30 W ，小灯泡的电阻分别为R 1＝3552 Ω，R 2＝56Ω，故C 、D 错误． 7．(多选)(2021年信阳质检)如图所示，电源电动势为E ，内阻为r .闭合开关S ，在滑动变阻器R 的滑片缓慢地从最左端向右移动一段距离的过程中，电压表示数的变化量为ΔU ，电流表示数的变化量为ΔI .电流表的示数为I 时，电容器的带电量为Q .则在这个过程中，下列图像正确的是( )A B C D【答案】BD【解析】电压表测量滑动变阻器的电压，电流表测量干路电流，根据闭合电路欧姆定律U＝E －I (R 1＋r )得ΔU ＝ΔI (R 1＋r )，解得ΔU ΔI＝R 1＋r 不变，故A 错误，B 正确．在滑动变阻器R 的滑片缓慢地从最左端向右移动一段距离的过程中，变阻器接入电路的电阻减小，根据闭合电路欧姆定律可知电路中总电流I 增大，电阻R 1两端电压增大．根据Q ＝UC ＝CR 1I 可知，Q －I 图像是过原点的倾斜直线．故C 错误，D 正确．综合提升练习8．(多选)如图所示的电路中，电源内阻忽略不计．闭合开关S ，电压表示数为U ，电流表示数为I .在滑动变阻器R 1的滑片P 由a 端滑到b 端的过程中( )A ．U 先变大后变小B ．I 先变小后变大C ．U 与I 比值先变大后变小D ．U 变化量与I 变化量比值等于R 3【答案】BC【解析】据题意，由于电源内阻不计，电压表的示数总是不变，故A 错误．滑片滑动过程中，电阻R 1的阻值先增大后减小，电压不变，所以电流表示数先减小后增大，故B 、C 正确．由于电压表示数没有变化，D 错误．9．(多选)如图所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，下列说法正确的有( )A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A【答案】AC【解析】I ＝E R ＝1 A ，所以路端电压U R ＝IR ＝10 V ，A 正确．电源的总功率P ＝IE ＝12 W ，B 错误．由串并联电路特点得a 、b 的电流均为0.5 A ，所以U a b ＝0.5×(15－5) V ＝5 V ，C 正确．a 、b 间用导线连接后，根据电路的连接可求得外电路的电阻为7.5 Ω，回路的总电阻为9.5 Ω，D 错误．10．某地要把河水抽高20 m 使之进入蓄水池．用一台电动机通过传动效率为80%的皮带带动效率为60%的离心水泵工作．工作电压为380 V ，此时输入电动机的电功率为19 kW ，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m 3，重力加速度g 取10 m/s 2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m 3的水需要的时间(不计进、出水口的水流速度)．【答案】(1)1×103 W (2)2×104 s【解析】(1)设电动机的电功率为P ，则P ＝UI .设电动机内阻r 上消耗的热功率为P r ，则P r ＝I 2r ，代入数据解得P r ＝1×103 W.(2)设蓄水总质量为M ，所用抽水时间为t .已知抽水高度为h ，容积为V ，水的密度为ρ，则M ＝ρV .设质量为M 的河水增加的重力势能为ΔE p ，则ΔE p ＝Mgh .设电动机的输出功率为P 0，则P 0＝P －P r .根据能量守恒定律得P 0t ×60%×80%＝ΔE p .代入数据解得t ＝2×104 s ．。
闭合电路的欧姆定律-PPT课件全
2.闭合电路的欧姆定律
（1）内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的
电阻之和成反比。
（2）表达式： =
+
（3）适用范围：外电路为纯电阻的闭合电路
新知讲解
三、路端电路与负载的关系
新知讲解
三、路端电路与负载的关系
E r
S
V
A
R
对某一给定的闭合电路来说，电流、
路端电压、内电压随外电阻的改变
和内电阻。
1
R1
2
思考：把电流表改为电压表
能否测电动势和内阻？
R2
A
谢 谢
+
正极
+
+
+
+
+
_
_
_
_
+
负极
电源
电源内部非静电力
做正功，其他形式
的能转化为电势能
新知讲解
三、路端电路与负载的关系
3.闭合电路中的功率
（1）几种功率及相互关系
普适表达式
纯电阻电路
联
系
（2）输出功率随外电阻的变化关系
电源功率
内耗功率
输出功率
＝
内＝２
外＝外
内＝２
外＝２
＝２（ + ）
正极。内电路一方面，存在内阻，沿电流方
向电势也降低；另一方面，沿电流方向存在
电势“跃升”。
新知讲解
二、闭合电路欧姆定律及其能量分析
实验探究
新知讲解
二、闭合电路欧姆定律及其能量分析
设电源电动势为 ，内阻为 ，与一个负载连成闭合电路，负载两端电压为 ，
第12章 第2节 闭合电路的欧姆定律 新教材高中物理必修第三册(人教版)(解析版)
第2节 闭合电路的欧姆定律课程内容要求核心素养提炼1．知道非静电力做功，理解电动势的概念．2．经历闭合电路欧姆定律的理论推导过程，体验能量转化和守恒定律在电路中的具体应用，理解内、外电路的能量转化．3．理解内、外电路的电势降落，理解闭合电路欧姆定律． 4．会用闭合电路欧姆定律分析路端电压与负载的关系，并能进行相关的电路分析和计算．1．物理观念：电动势、内阻、路端电压．2．科学思维：(1)通过闭合电路的能量转化推导闭合电路欧姆定律． (2)通过公式和图像法分析路端电压与负载的关系．一、电动势 1．非静电力(1)非静电力的作用：电源把正电荷从负极搬运到正极的过程中，非静电力在做功，把其他形式的能转化为电势能．(2)非静电力的实质：在电池中是指化学作用，在发电机中是指电磁作用． 2．电动势(1)物理意义：反映电源非静电力做功的本领的大小．(2)大小：在数值上等于非静电力把1 C 的正电荷在电源内部从负极移送到正极所做的功．即E ＝W 非q．(3)单位：伏特(V)．(4)大小的决定因素：由电源中非静电力的特性决定，跟外电路无关．对于常用的干电池来说，电动势跟电源的体积无关．[思考]在电源中，非静电力的作用是什么？提示 在电源内部，非静电力做功，把一定数量的正电荷从负极搬运到正极，使电荷的电势能增加，从而把其他形式的能转化为电势能．二、闭合电路欧姆定律及其能量分析 1．闭合电路的组成闭合电路由内电路和外电路两部分组成．闭合电路—⎪⎪⎪⎪⎪⎪—外电路—用电器、导线组成外电路，也就是电源之外的电路部分在外电路中，电流的方向为从电源的正极流向负极，沿电流方向电势降低—内电路—电源内部的电路在内电路中，电流的方向为从电源的负极流向正极，沿电流方向电势升高 2．闭合电路中的能量转化如图所示，电路中电流为I ，在时间t 内，非静电力做的功等于内、外电路中电能转化为其他形式的能的总和，即EIt ＝I 2Rt ＋I 2rt ．3．闭合电路的欧姆定律闭合电路的欧姆定律—⎪⎪⎪⎪⎪—内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比—公式：I ＝E R ＋r ，适用于纯电阻电路—变形公式：E ＝U 外＋U 内或U ＝E －Ir ，适用于任何闭合电路三、路端电压与负载的关系 1．路端电压与电流的关系 (1)公式：U ＝E －Ir ．(2)图像(U －I 图像)：如图所示是一条倾斜的直线，该直线与纵轴交点的纵坐标表示电动势，斜率的绝对值表示电源的内阻．2．路端电压随外电阻的变化规律(1)当外电阻R 增大时，电流I 减小，外电压U 增大，当R 增大到无限大(断路)时，I ＝0，U ＝E ，即断路时的路端电压等于电源的电动势．(2)当外电阻R 减小时，电流I 增大，路端电压U 减小，当R 减小到0时，I ＝E /r ，U ＝0．可见，当电源两端短路时，通过电源的电流最大，此时容易烧坏电源，绝对不允许将电源两端用导线直接连接在一起．[判断](1)闭合电路中沿着电流的方向电势一定降低．(×)(2)在纯电阻电路中，闭合电路的电流跟内、外电路电阻之和成反比．(√)(3)电路断开时，电路中的电流为0，路端电压也为0．(×)探究点一闭合电路欧姆定律的理解和应用如图所示为一闭合电路，电源的电动势为E，内阻为r，外电阻的阻值为R．闭合开关后电路的电流为I．试结合上述情境，讨论下列问题：(1)写出闭合电路欧姆定律的表达式．有几种不同形式？(2)几种不同形式的表达式，其适用条件各是什么？提示(1)I＝ER＋r，E＝U＋U内，E＝U＋Ir．(2)I＝ER＋r适用于外电路为纯电阻的闭合电路，E＝U＋U内和E＝U＋Ir，适用于所有的闭合电路．1．三种表达方式(1)I＝ER＋r(2)E＝U外＋U内(3)E＝IR＋Ir2．当电源没有接入电路时，因无电流通过内电路，所以U内＝0，此时E＝U外，即电源的电动势等于电源没有接入电路时的路端电压．3．I＝ER＋r或E＝I(R＋r)只适用于外电路为纯电阻的闭合电路，U外＝E－Ir和E＝U外＋U内适用于所有的闭合电路．4．闭合电路的欧姆定律反映的只是电动势和电压的数量关系，它们的本质是不同的，电动势反映了电源把其他形式的能转化为电能本领的大小；而路端电压反映了外电路中电能转化为其他形式能的本领大小．在如图所示的电路中，R 1＝9 Ω，R 2＝5 Ω，当a 、b 两点间接理想的电流表时，其读数为0.5 A ；当a 、b 两点间接理想的电压表时，其读数为1.8 V ．求电源的电动势和内电阻．解析 当a 、b 两点间接理想的电流表时，R 1被短路，回路中的电流I 1＝0.5 A ，由闭合电路欧姆定律得E ＝I 1(R 2＋r )代入数据得E ＝0.5(5＋r )①当a 、b 两点间接理想的电压表时，回路中的电流 I 2＝U R 1＝1.89A ＝0.2 A由闭合电路欧姆定律得E ＝I 2(R 2＋R 1＋r ) E ＝0.2(5＋9＋r )②联立①②式得E ＝3 V ，r ＝1 Ω． 答案 3 V 1 Ω[题后总结] 应用闭合电路的欧姆定律解题的技巧(1)利用闭合电路欧姆定律解题，关键要明确外电路各电阻的连接关系，求出R 外． (2)明确电流表、电压表的示数为哪部分电路的电流、电压值．(3)利用串、并联电路的规律列出相应的方程，联立求解各部分电路的电压、电流、功率等．[训练1] 有两个相同的电阻，阻值为R ，串联起来接在电动势为E 的电源上，通过每个电阻的电流为I ；若将这两个电阻并联，仍接在该电源上，此时通过一个电阻的电流为2I3，则该电源的内阻是( ) A ．R B ．R2C ．4RD ．R 8C [由闭合电路欧姆定律得，两电阻串联时，I ＝E 2R ＋r，两电阻并联时，23I ＝12·ER 2＋r ，解得r ＝4R ．][训练2] 如图所示，电源的电动势为6 V ，内阻为1 Ω，R 1＝5 Ω，R 2＝10 Ω，滑动变阻器R 3的阻值变化范围为0～10 Ω，求电路的总电流的取值范围．解析 当R 3的阻值为0时，R 2被短路，外电阻最小，电路的总电流最大． R 外＝R 1＝5 Ω，I ＝E R 外＋r ＝65＋1A ＝1 A当R 3的阻值为10 Ω时，外电阻最大，电路的总电流最小． R 并＝R 3R 2R 3＋R 2＝5 Ω，R 外′＝R 1＋R 并＝10 ΩI ′＝E R 外′＋r ＝610＋1 A ≈0.55 A ．答案 0.55～1 A探究点二 路端电压与负载的关系如图，以电路的电流为横轴，路端电压为纵轴，建立路端电压U 与电流I 的U －I 图像．请思考，图线与纵轴的交点表示的物理意义是什么？纵坐标从0开始时，图线与横轴的交点表示的物理意义是什么？直线的斜率的绝对值表示的物理意义又是什么？提示 图线与纵轴的交点表示电源的电动势；纵坐标从0开始时，图线与横轴的交点表示短路电流；图线斜率的绝对值表示电源的内阻，即r ＝⎪⎪⎪⎪ΔU ΔI ．1．路端电压随外电阻的变化规律(1)外电阻R 增大时，电流I 减小，内电压减小，路端电压U 增大，当R 增大到无限大(断路)时，I ＝0，U ＝E ，可由此测出电源两极间的电压，即为电动势．(2)外电阻R 减小时，电流I 增大，内电压增大，路端电压U 减小，当R 减小到0(短路)时，I 短＝Er，U ＝0，因为r 很小，则此时I 短很大，则会烧坏电源，甚至引起火灾．2．路端电压U 随电流I 变化的图像(即电源的U －I 关系图像)(1)U －I 图像的函数表达式： U ＝E －Ir ．(2)U －I 图像特点：位于第一象限，与横纵坐标轴相交的倾斜直线，如图所示． (3)推论．①外电路断路时，I ＝0，由U ＝E －Ir 知，U ＝E ，所以U －I 图像纵轴上的截距表示电源的电动势E ，即断路时，路端电压在数值上等于电源的电动势．②外电路短路时：U ＝0，所以U －I 图像横轴上的截距表示电源的短路电流I 短＝Er ，因此电源的内阻r ＝EI 短，即内阻等于U －I 图像斜率的绝对值．(多选)用如图甲所示的电路来测量电池电动势和内阻，根据测得的数据作出了如图乙所示的U －I 图像，由图可知( )A ．电池电动势的测量值是1.4 VB ．电池内阻的测量值是3.5 ΩC ．外电路发生短路时的电流为0.4 AD ．电压表的示数为1.2 V 时，电流表的示数I ′＝0.2 AAD [由闭合电路欧姆定律U ＝E －Ir 知，当I ＝0时，U ＝E ＝1.4 V ．U －I 图线的斜率表示电源的内阻，则r ＝ΔU ΔI ＝1.4－1.00.4－0 Ω＝1 Ω．纵轴的刻度值不是从0开始的，则U －I 图线的横轴截距不再表示U ＝0时的短路电流，而是表示路端电压为1 V 时的干路电流是0.4 A ，因为ΔUΔI ＝r ＝常数，从图中易知1.4－1.2I ′＝1.4－1.00.4，所以I ′＝0.2 A ．][题后总结] 电源的U －I 图像与电阻的U －I 图像的比较电源电阻U －I 图像研究对象 电源导体物理意义 电源的输出特性曲线 反映了I 跟U 的正比关系 斜率 斜率的绝对值表示电源的内阻斜率表示导体的电阻[训练3] 如图所示是某电源的路端电压与电流的关系图像，下列结论正确的是( ) A ．电源的电动势为1.0 V B ．电源的内阻为2.0 Ω C ．电源的短路电流为0.5 AD ．电源的内阻为12.0 ΩB [由闭合电路欧姆定律U ＝E －Ir 得，当I ＝0时，U ＝E ，即图线与纵轴交点表示断路状态，电动势E ＝6.0 V ，故选项A 错误；电源的内阻等于图线斜率的绝对值大小，r ＝⎪⎪⎪⎪ΔU ΔI ＝⎪⎪⎪⎪6.0－5.00.5 Ω＝2.0 Ω，故选项B 正确，选项D 错误；外电阻R ＝0时，短路电流为I ＝Er ＝6.02.0A ＝3.0 A ，故选项C 错误．] [训练4] (多选)如图所示，用两节干电池点亮几只小灯泡，当逐一闭合开关，接入灯泡增多时，下列说法正确的是( )A ．灯少时各灯较亮，灯多时各灯较暗B ．灯多时各灯两端的电压较低C ．灯多时通过电池的电流较大D ．灯多时通过各灯的电流较大ABC [由于灯泡并联在电路中，所以接入电路的灯泡越多，总电阻越小，电路的总电流越大，选项C 正确；此时电源的内电压越大，路端电压越低，选项B 正确；流过每只灯泡的电流越小，每只灯泡越暗，选项A 正确，选项D 错误．]探究点三 电路故障的分析方法1．电压表检测法(1)断路故障的判断：用电压表与电源并联，若电压表的示数不为0，说明电源完好，再将电压表逐段与电路其他元件并联，若电压表指针偏转，则这段电路中有断点．(2)短路故障的判断：用电压表与电源并联，若电压表的示数不为0时，再逐段与电路其他元件并联，若电压表的示数为0，该段电路被短路；若电压表的示数不为0，则该段电路没被短路．2．假设法已知电路发生某种故障，寻找故障发生在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，进行推理，推理结果若与题述物理现象符合，则故障可能发生在这部分电路．直到找出发生故障的具体位置．如图所示，电灯L 标有“4 V 1 W ”，滑动变阻器R 的总电阻为50 Ω．当滑片P 滑至某位置时，L 恰好正常发光，此时电流表示数为0.45 A ．由于外电路发生故障，电灯L 突然熄灭，此时电流表的示数变为0.5 A ，电压表的示数为10 V ．若导线连接完好，电路中各处接触良好．求：(1)发生的故障是短路还是断路，发生在何处； (2)发生故障前，滑动变阻器接入电路的阻值； (3)电源的电动势和内电阻．解析 (1)电路发生故障后，电流表的示数增大，路端电压U 端＝U 1＝I 1R 1也增大，可知外电路的总电阻增大，一定在外电路某处发生断路．由于电流表有示数，R 1不可能断路，电压表也有示数，滑动变阻器R 也不可能断路，只可能是电灯L 发生断路．(2)L 断路后，外电路只有R 1，因无电流流过R ，电压表的示数等于路端电压，U 1＝U 端＝10 V ，R 1＝U 1I 1＝100.5 Ω＝20 Ω．L 未断路时恰好正常发光，U L ＝4 V ，I L ＝P LU L ＝0.25 A ，U 端′＝U 1′＝I 1′R 1＝0.45×20 V ＝9 V ，R ＝U R I R ＝U 端′－U L I L ＝9－40.25Ω＝20 Ω．(3)根据闭合电路欧姆定律E ＝U ＋Ir ，故障前E ＝9 V ＋(0.45 A ＋0.25 A)r ，故障后E ＝10V＋0.5 A·r，得E＝12.5 V，r＝5 Ω．答案(1)断路灯L(2)20 Ω(3)12.5 V 5 Ω。
高中物理【闭合电路欧姆定律】知识点、规律总结
考点三 两类 U-I 图象的比较与应用 电源 U-I 图象
师生互动 电阻 U-I 图象
图形
电源的路端电压随电路电流的 电阻中的电流随电阻两
图象表述的物理量变化关系
变化关系
端电压的变化关系
图线与坐标轴交点
与纵轴交点表示电源电动势 E， 过坐标轴原点，表示没有 与横轴交点表示电源短路电流Er 电压时电流为零
第 2 讲 闭合电路欧姆定律
一、电源的电动势和内阻 1．电动势 (1)电源：电源是通过非静电力做功把_其__他__形__式___的能转化成__电__能__的装置． (2)电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝Wq . (3)电动势的物理含义：电动势表示电源_把__其__他__形__式__的__能__转__化__成__电__势__能___本领的大 小，在数值上等于电源没有接入电路时两极间的电压． 2．内阻：电源内部导体的电阻．
ቤተ መጻሕፍቲ ባይዱ
2.利用电流表、电压表判断电路故障的方法
常见故障
故障解读
原因分析
○A 正常无示数
故障原因可能是： “电流表示数正常”表明电流表
a．电压表损坏 所在电路为通路，“电压表无示数”
b．电压表接触不良 表明无电流通过电压表
c．与电压表并联的用电器短路
常见故障
故障解读
原因分析
“电压表有示数”表明电压表有 故障原因可能是：
第 3 维度：含热敏电阻、光敏电阻等的动态电路 电路中有光敏电阻、热敏电阻且阻值发生变化时，电路中各个部分的电流、电压和 功率都会随之发生变化．对含有敏感元件的电路，弄清楚敏感元件的特性是解题的关键．
考点二 闭合电路的功率及效率问题
师生互动
电源总功率
闭合电路欧姆定律ppt
在实际应用中，欧姆定律可以用 于测量电阻、电流和电压等电学
参数。
分析电路
通过应用欧姆定律，可以分析电路中的电压、电流和功率等参数，从而了解电路的 工作状态。
欧姆定律可以帮助我们判断电路是否正常工作，以及是否存在故障或异常情况。
在分析复杂电路时，欧姆定律可以与其他电路定理（如基尔霍夫定律）结合使用， 以简化分析和计算。
闭合电路欧姆定律
• 欧姆定律的概述 • 闭合电路欧姆定律的推导 • 欧姆定律的应用 • 欧姆定律的实验验证 • 欧姆定律的扩展与深化
目录
01
欧姆定律的概述
定义与公式
定义
在闭合电路中，电流与电压成正比，与电阻成反比。
公式
$I = frac{U}{R}$
适用范围
01
适用于金属导电和电解液导电， 对于气体导电和半导体材料不完 全适用。
03
适用于复杂电路的分析，通过设定虚拟节点电压或网孔电流，
简化电路分析过程。
欧姆定律与能量守恒
能量守恒定律
在封闭系统中，能量不能被创造或消灭，只能从一种形式转化为 另一种形式。
欧姆定律与能量守恒的关系
在电路中，根据能量守恒定律，电能通过电阻等元件转换为热能或 其他形式的能量。欧姆定律反映了这种能量转换关系。
02
在温度、压力和磁场等外部条件 不变的情况下适用。
物理意义
表示了电流、电压和 电阻之间的定量关系， 是电路分析的基本依 据。
在设计和分析电路时， 欧姆定律可以帮助确 定元件的参数和性能。
通过测量电流和电压 可以计算出电路中的 电阻值，反之亦然。
02
闭合电路欧姆定律的推导
闭合电路的组成
电源
提供电能，将其他形式的能量转 化为电能。
第八章第2讲 电源 闭合电路的欧姆定律(教学课件)——高中物理一轮复习
表示电源内阻 r，为 0.5 Ω，A 正确。图线Ⅱ的斜率表示电阻 R 的阻值，为 1 Ω，
B 正确。由Ⅰ、Ⅱ图线的交点坐标可知闭合电路的电流 I＝2 A，路端电压 U＝
2 V，电源输出功率 P＝UI＝4 W，C 错误。电源效率 η＝PP出 总＝UE＝66.7%，D 正确。 答案：(1) A (2) ABD
电源与电阻的 U-I 图像的对比 电源 U-I 图像
电阻 U-I 图像
图形
电阻中的电流随电 图像表述的物理 电源的路端电压随电路电流的
阻两端电压的变化 量间的变化关系 变化关系
关系
图线与坐标轴 交点
与纵轴交点表示电源电动势 E， 过坐标轴原点，表
与横轴交点表示电源短路电流Er 示没有电压时电流 (注意坐标数值是否从零开始) 为零
解析：该电源的 U-I 图像纵轴上的截距为电源的电动势，即 E＝6.0 V，A 项正 确；由于横轴上的截距 0.5 A 并不是电源的短路电流，故内阻应按斜率的绝对 值计算，即 r＝ΔΔUI ＝60.0.5－－50.0 Ω＝2 Ω，B、C 错误；由闭合电路欧姆定律可
得电流 I＝0.3 A 时，外电阻 REI －r＝18 Ω，D 项正确。 答案：AD
电阻
电阻之和。即 ＋R3＋…
R＝R1＋R2
数之和。即R1 ＝R11＋R12＋R13＋…
2．串、并联电路的电功率分配关系 (1)在串联电路中，电功率与电阻成正比，即：
P1∶P2∶P3∶…∶Pn＝R1∶R2∶R3∶…∶Rn。 (2)在并联电路中，电功率与电阻成反比，即：
P1∶P2∶P3∶…∶Pn＝R11∶R12∶R13∶…∶R1n。 [注意] 无论电阻如何连接，电路消耗的总功率一定等于各个电阻消耗的 功率之和。
2021届高考物理粤教版一轮学案：第八章第2讲 闭合电路欧姆定律 Word版含解析
第2讲闭合电路欧姆定律知识要点一、电源的电动势和内阻1.电源电源是把正电荷从负极搬到正极的一种装置；从能的转化角度看，电源是将其他形式的能转化为电能的装置。
2.电动势(1)定义：电动势在数值上等于非静电力把1 C的正电荷在电源内从负极移送到正极所做的功。
(2)表达式：E ＝W q。
(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。
3.内阻电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数。
二、闭合电路欧姆定律1.内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
图13.路端电压与外电阻的关系一般情况U＝IR＝ER＋rR＝E1＋rR，当R增大时，U增大特殊情况当外电路断路时，I＝0，U＝E；当外电路短路时，I短＝Er，U ＝04.路端电压U与电流I的关系(1)关系式：U＝E－Ir。
(2)U－I图象如图2所示。
①当电路断路时，即I＝0时，纵坐标的截距为电动势。
②当外电路电压U＝0时，横轴的截距为短路电流。
③图线的斜率的绝对值为电源的内阻。
图2基础诊断1.下列关于电源电动势的说法正确的是()A.在某电池的电路中，每通过2 C的电荷量，电池提供的电能是4 J，那么这个电池的电动势是0.5 VB.电源的路端电压增大时，其电源的电动势一定也增大C.无论内电压和外电压如何变化，其电源的电动势一定不变D.电源的电动势越大，电源所能提供的电能就越多解析根据电动势定义，由E＝Wq得E＝2 V，选项A错误；电源的电动势与外电路无关，只由电源自身的性质决定，选项B错误，C正确；电源的电动势大，所提供的能量不一定大，电源提供的电能等于通过电源的电荷量与电动势之积，选项D错误。
答案 C2.(2019·江苏卷，3)如图3所示的电路中，电阻R＝2 Ω。
断开S后，电压表的读数为3 V；闭合S后，电压表的读数为2 V，则电源的内阻r为()图3A.1 ΩB.2 ΩC.3 ΩD.4 Ω解析 当S 断开后，电压表读数为U ＝3 V ， 则电动势E ＝3 V当S 闭合后，由闭合电路的欧姆定律知 E ＝U ′＋Ir ，且I ＝U ′R整理得电源内阻r ＝（E －U ′）RU ′＝1 Ω，选项A 正确。
