仿真热交换器
【流体】Fluent周期性流动换热仿真实例-翅片换热器精选全文
精选全文完整版（可编辑修改）【流体】Fluent周期性流动换热仿真实例-翅片换热器案例描述：氨水在间断式翅片换热器的流动换热仿真。
由于在间断式翅片换热器中重复的几何单元多，这里取它的一个重复单元进行仿真分析即可，尺寸和边界条件见下图。
FLUENT 提供流向周期流的计算。
这种流动具有广泛的应用，如热交换管道以及通过水箱的管流。
在这些流动模式中，几何外形沿流动方向上具有重复性的特点，从而导致了周期性完全发展的流动。
这些周期性条件在足够的入口长度后就会形成，具体与雷诺数和几何外形有关。
周期性热传导的解策略：完成了周期性热传导常数壁面温度的用户输入之后，你就可以解决流动和热传导问题直至收敛。
最为有效的解决方法是首先解没有热传导的周期性流动，然后不改变流场来解热传导问题，具体步骤如下：1.在解控制面板中关闭能量方程选项。
菜单：Solve/Controls/Solution...。
2.解剩下的方程（连续性，动量以及湍流参数（可选））来获取收敛的周期性流动的流场解。
注意，当你在开始计算之前初始化流场时，请使用入口体积温度和壁面温度的平均值作为流场的初始温度。
3.回到解控制面板，关闭流动方程打开能量方程。
4.解能量方程直至收敛获取周期性温度场。
当同时考虑流动和热传导来解决周期性流动和热传导问题时，你就会发现上面所介绍的方法相当有效。
1、导入网格1.1 打开Fluent软件，选择2D求解器。
1.2 导入网格，网格源文件在文章底部有下载链接。
1.3 尺寸缩放。
在本案例的附件网格，需要点击Scale两次，如下图。
2、模型选择打开能量方程和湍流模型，其中，湍流模型设置如下。
3、材料在流体材料库中调出氨水ammonia-liquid (nh3)的物性。
4、计算域设置将计算域的材料设置为氨水。
5、边界条件5.1 翅片wall边界，包括wall-top和wall-bottom。
给定wall温度为350K，其余保持默认。
5.2 周期性边界，Periodic。
换热器单元仿真培训 操作说明书
换热器单元仿真培训操作说明书欧倍尔北京欧倍尔软件开发有限公司2012年11月地址：北京海淀区清河强佑新城甲一号楼14层1431室邮编：100085II-目录一、工艺流程简介 (1)1、工作原理........................................................................................................................................12、流程说明........................................................................................................................................1二、工艺卡片. (1)1、设备列表........................................................................................................................................12、现场阀门........................................................................................................................................23、仪表列表........................................................................................................................................24、工艺参数........................................................................................................................................3三、复杂控制说明......................................................................................................................................3四、控制规程. (4)1、正常开车 (4)（1）开车前准备.........................................................................................................................4（2）启动冷物流进料泵.............................................................................................................4（3）冷物流进料.........................................................................................................................4（4）启动热物流入口泵.............................................................................................................4（5）热物流进料.........................................................................................................................42、正常运行. (4)（1）正常工况操作参数.............................................................................................................4（2）备用泵的切换.....................................................................................................................53、正常停车. (5)（1）停热物流进料泵.................................................................................................................5（2）停热物流进料.....................................................................................................................5（3）停冷物流进料泵.................................................................................................................5（4）停冷物流进料 (5)地址：北京海淀区清河强佑新城甲一号楼14层1431室邮编：100085III-（5）E101管程、壳程泄液.........................................................................................................54、事故处理. (6)（1）FV101阀卡...........................................................................................................................6（2）P101A 泵坏...........................................................................................................................6（3）P102A 泵坏...........................................................................................................................6（4）TV102A 阀卡.........................................................................................................................6（5）TV102B 阀卡.........................................................................................................................7（6）换热器管堵.........................................................................................................................7（7）换热器结垢严重.. (7)五、PID图....................................................................................................................................................8六、仿真画面. (8)地址：北京海淀区清河强佑新城甲一号楼14层1431室邮编：1000851-一、工艺流程简介1、工作原理传热，即热交换和热传递，是自然界和工业过程中一种最普遍的热传递过程。
仿真-热交换器
化工仿真技术实习报告实习名称：热交换器学院：专业：班级：姓名：学号指导教师：日期：年月日一、实习目的1、熟习换热器的操作方法；2、掌握换热器各个部件的表示方法及操作，加深对换热器性能的了解；3、了解测定流量，温度的一些常用方法，仿真系统测试换热器的原理；4、了解换热器的一些常见故障及排除方法和技巧。
二、实习内容1、工艺流程简介本热交换器为双程列管式结构，起冷却作用，管程走冷却水（冷流）。
含量30％的磷酸钾溶液走壳程（热流）。
工艺要求：流量为18441 kg/h的冷却水，从20℃上升到30.8℃,将65℃流量为8849 kg/h的磷酸钾溶液冷却到32℃。
管程压力0.3MPa，壳程压力0.5MPa。
流程图画面“G1”中：阀门V4是高点排气阀。
阀门V3和V7是低点排液阀。
P2A为冷却水泵。
P2B为冷却水备用泵。
阀门V5和V6分别为泵P2A 和P2B的出口阀。
P1A为磷酸钾溶液泵。
P1B为磷酸钾溶液备用泵。
阀门V1和V2分别为泵P1A和P1B的出口阀。
FIC-1 是磷酸钾溶液的流量定值控制。
采用ＰＩＤ单回路调节。
TIC-1 是磷酸钾溶液壳程出口温度控制，控制手段为管程冷却水的用量(间接关系)。
采用PID单回路调节。
检测及控制点正常工况值如下：TI-1 壳程热流入口温度为65℃TI-2 管程冷流入口温度为20℃TI-3 管程冷流出口口温度为30.8℃左右TI-2 壳程热流入口温度为32℃FR-1 冷却水流量18441kg/hFIC-1 磷酸钾流量8849kg/h报警限说明（H为报警上限，L为报警下限）：TIC-1>35.0℃TIC-1<28.0℃FIC-1>9500kg/hFIC-1<7000kg/h2、工艺流程图3、开车步骤1、开车前设备检验。
冷却器试压，特别要检验壳程和管程是否有内漏现象，各阀门、管路、泵是否好用，大检修后盲板是否拆除，法兰连接处是否耐压不漏，是否完成吹扫等项工作（本项内容不包括在仿真软件中）；2、检查各开关、手动阀门是否处于关闭状态。
汽车空调换热器的仿真模拟与设计
三、设计与制造
微通道换热器的设计需要考虑多个因素，如通道尺寸、通道形状、流体性质 等。在本次演示中，我们采用了一种新型的微通道设计，即蛇形微通道设计。这 种设计具有较高的传热系数和结构稳定性，能够满足汽车空调系统的要求。
在制造过程中，我们采用了先进的微细加工技术，将铝合金材料制成微小的 通道，使得通道壁厚均匀、光滑，以保证换热效果。同时，我们采用了真空钎焊 技术将多个微通道板组合在一起，以避免出现泄漏和堵塞等问题。
汽车空调换热器的仿真模拟与 设计
01 引言
03 设计流程 05 结论
目录
02 仿真模拟 04 仿真结果 06 参考内容
引言
随着科技的不断进步，汽车行业正迅速发展，对汽车空调系统的性能也提出 了更高的要求。汽车空调换热器作为汽车空调系统的重要组成部分，其性能直接 影响到整个空调系统的效果。因此，对汽车空调换热器进行仿真模拟与设计显得 尤为重要。本次演示将深入探讨汽车空调换热器的仿真模拟与设计，以提高汽车 空调系统的整体性能。
基于以上结论，我们提出以下建议：加强对汽车空调换热器的仿真模拟研究， 以进一步提高换热器的性能；在翅片厚度和间距的选择上，要进行多种方案比较， 找到最佳平衡点；优化冷凝器和蒸发器的结构设计，提高热量传递的均匀性；加 强生产过程中的质量控制，确保每个换热器的性能符合设计要求。
参考内容
随着汽车技术的不断发展，汽车空调系统的性能和效率也得到了极大的提升。 然而，传统的汽车空调系统存在着能效比不高、制冷效果不佳等问题。为了解决 这些问题，本次演示研究了一种采用微通道换热器的二氧化碳汽车空调系统，旨 在提高其冷却性能和能源利用效率。
四、性能测试
为了验证微通道换热器的性能，我们进行了一系列实验测试。首先，我们对 微通道换热器的温度分布进行了采集和分析，发现其温度分布均匀、冷却效果显 著。其次，我们对其湿度处理能力进行了测试，发现微通道换热器能够有效地降 低湿度，有利于提高制冷效果。最后，我们对微通道换热器的流量性能进行了测 试，发现其具有较好的流量调节能力，能够适应不同的环境温度和负荷条件。

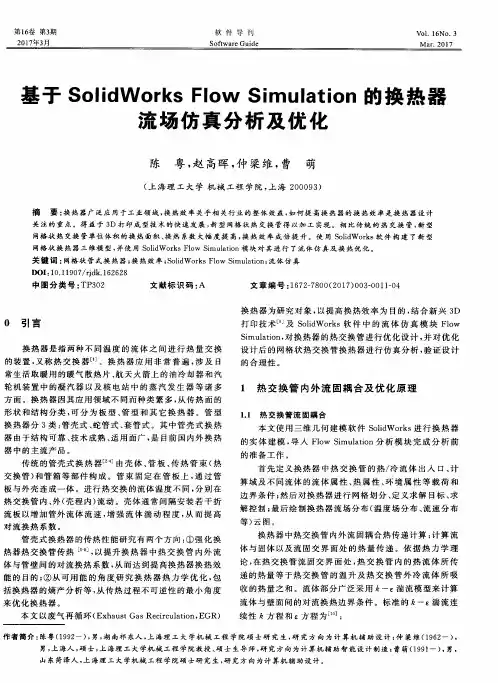

基于SolidWorks Flow Simulation的换热器流场仿真分析及优化
