SYD-3536克利夫兰开口闪点试验器

SYD-3536D型

全自动开口闪点试验器

使用说明书

目录

一、概述 (2)

二、主要技术指标和参数 (2)

三、仪器结构 (2)

四、仪器特点 (4)

五、工作原理 (4)

六、使用方法及操作步骤 (5)

七、仪器的校准说明 (11)

八、注意事项 (14)

九、常见故障及排除方法 (14)

十、仪器成套和技术文件 (15)

本仪器为高温、精密测试仪器，

使用前请务必详阅使用说明书，谨慎操作，防止意外！

SYD-3536克利夫兰开口闪点试验器

一、用途及适用范围

SYD-3536克利夫兰开口闪点试验器是于按照中华人民共和国标准

GB/T3536-2008《石油产品闪点和燃点的测定克利夫兰开口杯法》、市企业标准Q/YXYY15《SYD-3536型克利夫兰开口闪点试验器》所规定的要求设计制造的，适用于测定除燃料油以外的、开口杯闪点高于79℃的石油产品和沥青的闪点和燃点。

二、主要技术特性和参数

1、工作电源：AC220V±10%，50Hz。

2、加热装置：石英管电炉加热，无明火，防爆，功率0∼600W连续可调。

3、划扫装置：自动扫划。

4、温度计：(-6～400)℃，分度2℃，技术条件符合石油产品试验用液体温度计技术条件GB/T514的规定。

5、点火装置：⑴引火源：煤气（或其它民用可燃气，下同）；

⑵喷口孔径：(0.6∼0.8)毫米。

6、环境温度：-10℃∼50℃。

7、相对湿度：≤85%。

8、整机功耗：不大于650W。

三、主要结构及电原理图

（一）主要结构

SYD-3536克利夫兰开口闪点试验器主要结构见图1所示。

1、点火扫划开关：按动此开关，点火器正向转动点火；再次按动此开关，点火器反向转动点火。

2、点火器：点火器组件，用于连接气源和点着煤气，顶部螺母用于调节火焰大小。

3、电流表：用于显示加热电炉的工作电流，调节和控制加热功率。

4、电炉：加热电炉。

5、克利夫兰油杯：本仪器盛放试样和加热的专用油杯。

6、温度计架：用于固定温度计并使其保持垂直。

7、调压旋钮：用于调节加热电炉的功率。

8、电源开关：打开此开关，指示灯亮，仪器接通工作电源。

（二）电气原理

电气原理框图见图2所示。

仪器电路主要由加热、加热调节、点火扫划系统组成。电源开关K1一打开，加热电炉L即开始加热。固态调压器用于加热炉加热功率调节，旋转调压电位器，可调节加热电炉的功率，其工作电流在电流表○A上显示。点火扫划开关K2则控制扫划电机○D的工作。

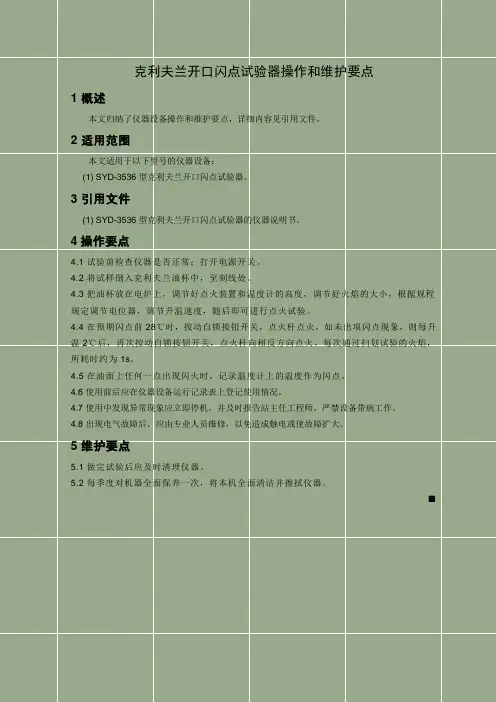

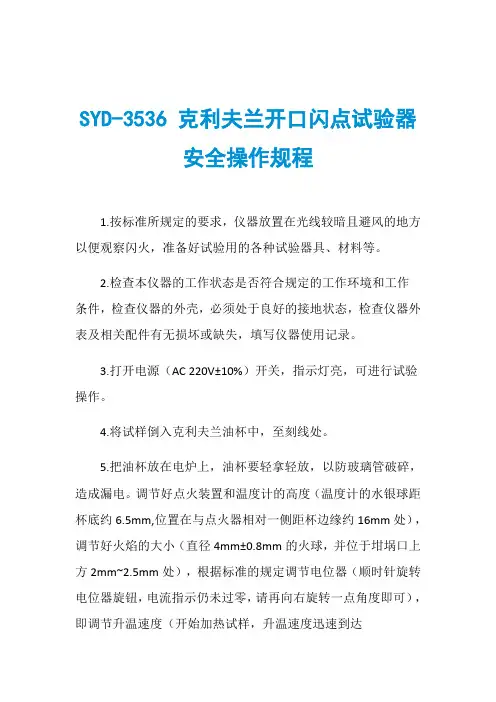

四、仪器的使用

1、使用SYD-3536开口闪点试验器前应仔细阅读使用说明书。

2、根据试验对象，仔细阅读中华人民共和国标准GB/T3536《石油产品闪点和燃点测定法（克利夫兰开口杯法）》、或中华人民共和国行业标准JTJ 052公路规程T 0611《沥青闪点和燃点试验（克利夫兰开口杯法）》、T0633《液体石油沥青闪点试验（泰格开口杯法）》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。

3、按标准所规定的要求，仪器放置在光线较暗且避风的地方以便观察闪火，准备好试验用的各种试验器具、材料等。

4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。

5、检查SYD-3536克利夫兰开口闪点试验器的外壳，必须处于良好的接地状态。

6、打开包装箱，按仪器的成套及技术文件来检查仪器外表及相关配件，如无损坏或缺失，则按结构图所示安装好仪器。

7、打开电源开关，指示灯亮，随后就可以进行试验操作。

8、将试样倒入克利夫兰油杯中，至刻线处。

9、把油杯放在电炉上，调节好点火装置和温度计的高度，调节好火焰的大小，

根据标准的规定调节电位器，即调节升温速度，随后就可以进行点火试验

10、在预期闪点前28℃时，按动划扫按钮开关，点火杆划扫点火。如未出现闪点现象，则每升温2℃后，再次按动划扫按钮开关，点火杆向相反方向划扫点火。试验火焰每次越过试验杯所需时间约为1s。

11、在油面上任何一点出现闪火时，记录温度计上的温度作为闪点。

12、试验结束后，作好清洁工作，并应切断电源。

五、注意事项

1、电源线必须有良好的接地端，确保用电的安全。

2、仪器应放置在干燥、通风、没有污染及酸碱等腐蚀性气体的环境中，保持清洁。

3、试验时，铜杯应轻拿轻放，以防玻璃管破碎，造成漏电。

4、电源开启后顺时针旋转电位器旋钮，电流指示仍未过零，请再向右旋一点角度即可。

5、调节加热速率时，应注意尽量不要使加热电流长时间地超过2.5A，以保证仪器的长期稳定使用。

6、使用过程中，请经常检查乳胶管的老化情况，注意用气安全。

警告：克利夫兰开口闪点试验器SYD-3536发生故障时应立即切断电源，待仪器完全冷却后请专业人员进行检修并排除故障后方可继续使用，防止发生意外！

六、常见故障及排除方法

七、仪器成套及技术文件

1、仪器成套

2、技术文件

（1）使用说明书1份（2）合格证1份（3）产品保修卡1份
