SYD-261闭口闪点试验器(2008标准)
开口闪点与闭口闪点区别和用途
开口闪点与闭口闪点区别和用途
闪点测试仪介绍
开口闪点(开口杯法)与闭口闪点(闭口杯法)是用于测量石油产品在加热过程中与空气混合发生瞬间着火的最低温度值,两者统称为闪点测试仪,一机多炉,性能稳定,可同时操作三台测试炉检测样品,触摸式操作方式,线性加温,LCD 人机对话界面,全屏触摸按键提示输入,开放式、模糊控制集成软件,模块化结构,符合GB/T267- 88; GB/T 3536-2008和IEC标准,适用于铁路,航空,电力,石油行业及科研部门等。
1-070701
开口闪点与闭口闪点区别
两者的区别集中在用途与对象上,石油产品是一个统称,在实际应用中肯定不是只有一种,比如固体的润滑油,液态的汽油,航空煤油等等,它们不仅闪点值不
同,它们的性质也不同,所以,开口闪点与闭口闪点的区别是针对固态和液态两种区分,液态的馏分(不同温度下,石油产品蒸馏出来的组合)轻,蒸发性大,与空气混合闪点值越低,一般采用闭口闪点测量,固态的馏分蒸发性越小,与空气混合闪点值越高,所以用开口闪点测试仪进行测量,总而言之,开口杯法针对重质润滑油的闪点测量,闭口杯法是测定燃料和轻质润滑油的闪点值,选购时,一定要根据用途进行区分,如果您实在容易混淆,记住下面的原则,易于挥发的石油产品用闭口法测量,否则,用开口法测量。
富兰德GBT261-2008全自动闭口闪点测定仪
富兰德GB/T 261-2008全自动闭口闪点测定仪
适用范围
全自动闭口闪点测定仪是根据GB/T261-2008标准《石油产品闪点测定法(闭口杯法)》规定设计制造的。
液晶屏幕全中文人机对话界面、菜单导向式输入、技术先进、科技含量高是理想的进口产品的替代产品。
功能特点
1、全自动闭口闪点测定仪符合GB/T 261-2008标准,针对不同类型样品具有A、B两种实验步骤可供选择;
2、全自动闭口闪点测定仪创新引进美国进口XECOM数据处理芯片,对数据进行快速精确的处理;
3、全自动闭口闪点测定仪创新采用炉体自动倾斜系统,实验后炉体降温速度更快,极大的缩短多次实验之间的时间间隔;
4、全自动闭口闪点测定仪仪器具有自我诊断功能,仪器故障自动提示功能;
5、全自动闭口闪点测定仪仪器具有自我超温保护功能,超温范围可随意设置;
6、全自动闭口闪点测定仪彩色液晶显示,实时模拟跟踪显示升温与试验时间的函数曲线,操作界面实时提示功能;
技术参数
1、工作电源:AC 220V±10%,50Hz
2、量程:室温~300℃;
3、重复性:≤2℃
4、再现性:≤4℃分辨性:0.1℃
5、精度:0.5℃
6、升温速度:符合GB/T261-2008标准
7、点火方式:电子引火、气体火焰
8、适应环境温度:10-40℃
9、适应环境湿度:<85%
10、整机功耗:不大于300W。
开、闭口闪点课件
仪器结构
1.温度计 2.点火器 3.实验杯 4.金属比较小球 5.加热板 6.Φ0.8mm孔 7.气源 8.加热器
仪器的校验
选取工业参比样品(SWS )或有证标准样 品( CRM )对仪器进行校准验证。
开、闭口闪点测定国家新 标准的解释和应用
名词解释
闪点:燃油在规定结构的容器中加热挥发 出可燃气体与液面附近的空气混合,达到 一定浓度时可被火星点燃时的燃油温度。
简介
可燃液体挥发的蒸汽与空气混合达到一定 浓度遇明火发生一闪即逝的燃烧,或者将 可燃固体加热到一定温度后,遇明火会发 生一闪即燃的闪燃现象,叫闪燃。发生闪 燃时的固体最低温度称为闪点。
当油面上油气与空气的混合物浓度增大时,
遇到明火可形成连续燃烧(持续时间不小于5秒)
的最低温度称为燃点。燃点高于闪点。
开口闪点和闭口闪点的区别
测定闪点的方法有开口杯法和闭口杯法两 种,开口杯法测定的闪点要比闭口杯法低 15—25℃,闪点的高低与油的分子组成及 油面上压力有关,压力高,闪点高。在敞 口容器中,油的加热温度应低于闪点10℃; 在压力容器中加热则无此限制。
九、试验步骤
1.观察气压计,记录环境大气压。 2.将试样倒入试样杯至刻度线,放入加热室盖上杯盖。
点燃试验火源将火焰直径调整为3~4mm。打开加热装 置整个试验过程以5~6℃/min速率升温,且搅拌速率为 90~120r/min。 3.当试样预闪点不高于110℃,从预闪点以下23±5℃开 始点火,每升高1℃点火一次,点火时停止搅拌。 4.当试样预闪点高于110℃,从预闪点以下23±5℃开始 点火,每升高2℃点火一次,点火时停止搅拌。 5.如果观察闪点与最初点火温度差值少于18℃或高于 28 ℃则闪点无效,应重新测定,直到得到有效结果为止。
闪点测定实验指导书
可燃液体闭口闪点测定实验指导书一、实验目的1、了解测试仪器和使用方法。
2、提高学生对可燃液体燃爆危险性的感性认识。
3、提高学生对防火与防爆理论的理解。
二、实验仪器和材料1、SYD—261闭口闪点试验器。
2、电源(220V,F=50HZ)3、插座(三相)和导线4、传动软轴1根5、乳胶管1根6、罐装煤气7、软管.8、温度计(-30-170℃)一支,温度计(100-300℃)一支9、被测样品:石油产品。
如戊醇(闪点49℃)、甲酸(闪点69℃)、丁苯(闪点52℃)。
三、实验原理:被测样品在密闭的油缸中加热,样品受热蒸发,产生试油蒸气,该蒸汽与周围的空气形成混合气体,该气体在与火焰接触时产生一闪即灭(〈5S)的闪火现象,此时该试油的最低温度,即为该被测样品的闭口杯法闪点。
四、实验步骤1、连线:将煤气、传动软轴、乳胶管与闭口闪点仪连接好后,将温度计分别插好。
2、取少量的被测样品置于油杯(50ml左右)中,盖好油杯盖。
3、插上电源,开启电炉,对样品进行加热升温。
4、立即启动电机,对样品进行搅拌,使之受热均匀。
5、调节调压旋转钮控制电炉的加热功率,同时观察温度计,控制温升率为1~2度/秒6、当温度升到离预计的闪点低5℃时,注意观察温度每升高0.5℃,观察温度表一次。
7、打开煤气,通放煤气,点燃引火器,将火焰调整为标准形状。
8、扭转旋手,使滑板转动,露出油杯盖孔口,操作引火器向下摆动,伸向油杯点火孔内进行点火试验,反复操作,直到发火闪燃现象,记下此时温度计最低读数,即闪点,填入表格。
9、重复以上的操作四次,将测得结果记录填入记录表格。
10、实验结束时,先关闭煤气,然后取出未用完的样品保存,最后拆除其它连接,整理仪器设备。
注意事项:试样液面上方最初出现火焰后,立即从温度计读出温度作为闪点的测定结果。
然后继续进行点火试验,应能继续闪火,否则应更换试样重新试验,只有重复实验的结果依然如此,才能确认测定结果有效。
试样在实验期间都要进行搅拌,只有在点火时停止搅拌。
闭口闪点测定仪
质和实际使用条件。 通常闭口杯法多用于测定轻质石油产品,如溶剂油、煤油
等,由于测定条件与轻质油品的实际密闭储存和使用条件相似, 可以作为防火安全控制指标的依据。
开口杯法多用于润滑油及重质石油产品。
7
一、实验背景
闪点测量方法: 由于用开口杯法测定时,石油产品受热后所形成的蒸气不
从消防的观点考虑,闪燃是火险的警告,是着火的前兆, 闪点是可能引起火灾的最低温度。
因此,闪点是衡量可燃液体火灾危险性的重要参数,是液 体易燃性分级的依据。
2
一、实验背景
一般要求液体的使用温度要比其闪点低20~30℃。
3
一、实验背景
闪点分类: ① 依据GB 50074-2014《石油库设计规范》,将液体分为易燃 和可燃两类:
安全教育
本实验潜在风险因素: (1)可燃油品:火灾 (2)高温物质:烫伤 (3)油品蒸汽:爆炸
风险预防: 规范油品取用 要求防护距离 通风
1
一、实验背景
液体因挥发导致表面有蒸气存在,蒸气量多少与液体温 度有关。加热可燃液体,当达到某温度时,其表面蒸气和周 围空气形成的混合气体,遇火焰接触会产生瞬间火花,但随 即熄灭。这种瞬间燃烧的现象称为闪燃。液体能够发生闪燃 的最低温度称为闪点。
断向周围空气扩散,使测得的闪点偏高。一般来说,同一油品, 用开口法测定的结果要比闭口法高10~30°C。需要说明,前述 分类所采用的闪点均为闭口杯所测闪点值。
8
二、实验目标
(1)掌握可燃液体闪点、燃点的定义及可燃液体存在闪 燃现象的原因。
(2)理解开口杯、闭口杯两种测量可燃液体闪点方法的区 别及适用场合。

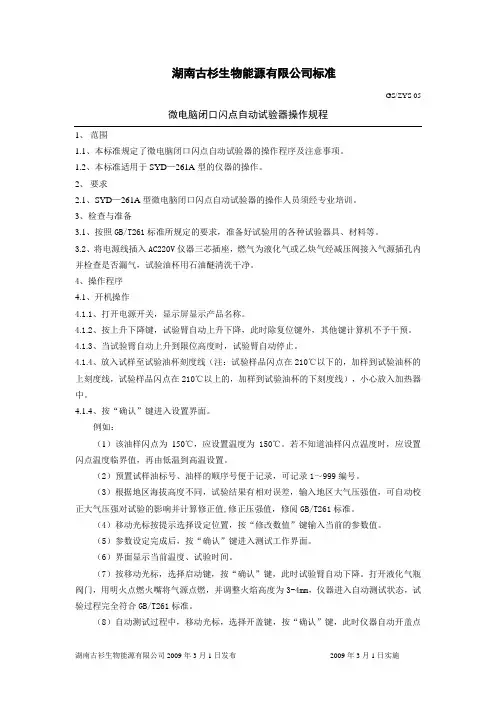

闭口闪点测定仪器操作规程
湖南古杉生物能源有限公司标准GS/ZYS 05微电脑闭口闪点自动试验器操作规程1、范围1.1、本标准规定了微电脑闭口闪点自动试验器的操作程序及注意事项。
1.2、本标准适用于SYD—261A型的仪器的操作。
2、要求2.1、SYD—261A型微电脑闭口闪点自动试验器的操作人员须经专业培训。
3、检查与准备3.1、按照GB/T261标准所规定的要求,准备好试验用的各种试验器具、材料等。
3.2、将电源线插入AC220V仪器三芯插座,燃气为液化气或乙炔气经减压阀接入气源插孔内并检查是否漏气,试验油杯用石油醚清洗干净。
4、操作程序4.1、开机操作4.1.1、打开电源开关,显示屏显示产品名称。
4.1.2、按上升下降键,试验臂自动上升下降,此时除复位键外,其他键计算机不予干预。
4.1.3、当试验臂自动上升到限位高度时,试验臂自动停止。
4.1.4、放入试样至试验油杯刻度线(注:试验样品闪点在210℃以下的,加样到试验油杯的上刻度线,试验样品闪点在210℃以上的,加样到试验油杯的下刻度线),小心放入加热器中。
4.1.4、按“确认”键进入设置界面。
例如:(1)该油样闪点为150℃,应设置温度为150℃。
若不知道油样闪点温度时,应设置闪点温度临界值,再由低温到高温设置。
(2)预置试样油标号、油样的顺序号便于记录,可记录1~999编号。
(3)根据地区海拔高度不同,试验结果有相对误差,输入地区大气压强值,可自动校正大气压强对试验的影响并计算修正值,修正压强值,修阅GB/T261标准。
(4)移动光标按提示选择设定位置,按“修改数值”键输入当前的参数值。
(5)参数设定完成后,按“确认”键进入测试工作界面。
(6)界面显示当前温度、试验时间。
(7)按移动光标,选择启动键,按“确认”键,此时试验臂自动下降。
打开液化气瓶阀门,用明火点燃火嘴将气源点燃,并调整火焰高度为3-4mm,仪器进入自动测试状态,试验过程完全符合GB/T261标准。
SYD-261D全自动闭口闪点试验器
SYD-261D全自动闭口闪点试验器
该试验器是一种全自动闭口闪点测试仪器,通过导热油浴加热方式来提供恒定温度环境。
它采用微电脑控制,具有数字化的温度控制和显示功能。
用户只需要设置所需的测试温度,然后仪器就能自动控制,加热到所需温度并维持恒温状态。
试验原理主要是根据液体在特定条件下受到外部点火源引燃时所需的最低温度。
试验过程中,用户先将待测液体样品倒入仪器内的试杯中,然后使试杯浸入到加热槽中,液位略高于槽的液面。
加热槽中的导热油通过加热器加热,使油温升高。
当油温接近样品的闪点时,点火器会自动点燃样品气体空间中的达到燃点的可燃气体,产生火焰。
试验仪器上方的激光光束会通过透镜聚焦在火焰顶部,当火焰闪过时,激光光束会被打断。
点火温度就是通过自动检测光束断裂的时间和相应温度来测得的。
1.试验过程全自动化,操作简便:只需设置温度,仪器即可自动加热和检测时间。
2.微电脑控制系统:全程数字化的温度控制和显示,准确可靠。
3.高精度点火器:采用高精度点火器,保证点火的准确性和可靠性。
4.高清液晶显示屏:显示测试温度、剩余时间和结果。
5.具有数据存储功能:可以存储多组测试结果。
6.安全可靠:仪器具有过温保护和缺水保护功能,确保操作的安全可靠。
总之,SYD-261D全自动闭口闪点试验器是一种用于测定石油产品和液体燃料闪点的全自动仪器。
其操作简单,结果准确可靠,适用于石油和化工行业中闪点的测试和质量控制。
闪点那点事
闭口闪点测定法测定原理按GB/T 261-2008标准方法测闭杯闪点时,将样品倒入试验杯中,在规定的速率下连续搅拌,并以恒定速率加热样品。
以规定的温度间隔,在中断搅拌的情况下,将火源引入试验杯开口处,使样品蒸汽发生瞬间闪火,且蔓延至液体表面的最低温度,此温度为环境大气压下的闪点,再用公式修正到标准大气压下的闪点。
该方法重复性结果之差不得大于0.029X(X为两次试验平均值);再现性结果之差不得大于0.071X。
闪点的定义为:在规定试验条件下,试验火焰引起试样蒸汽着火,并使火焰蔓延至液体表面的最低温度,修正到101.3KP大气压下。
实验仪器宾斯基-马丁闭口闪点试验仪:由试验杯及试验杯盖的组装符合附录B。
津市市石油化工分析仪器:自动闪点测定仪和半自动闪点测定仪试样杯盖,上有带点火丝的点火装置自动闪点仪全貌温度计:包括低、中和高三个温度范围的温度计,符合附录C的要求。
应根据样品的预期闪点选用温度计。
气压计:精度0.1KP,不能使用气象台或飞机场所用的已预校准至海平面读数的气压计。
加热浴或烘箱:用于加热样品,要求能将温度控制在±5O C之内。
可通风且能防止加热样品时产生的可燃蒸汽闪火,推荐使用防爆烘箱。
仪器准备仪器放置:仪器安装在无空气流的房间内,并放置在平稳的台面上。
若不能避免空气流,最好用防护屏挡在仪器周围。
若样品产生有毒蒸汽,应将仪器放置在能单独控制空气流的通风橱中,通过调节使蒸汽可以被抽走,但空气流不能影响试验杯上方的蒸汽。
试验杯的清洗:先用清洗溶剂冲洗试验杯、试验杯盖及其他附件,以除去上次试验留下的所有胶质或残渣痕迹,再用清洁的空气吹干试验杯,确保除去所用溶剂。
石油产品样品处理分样:在低于预期闪点至少28O C下进行分样。
如果等分样品是在试验前贮存的,应确保样品充满至容器容积的50%以上。
含未溶解水的样品:在样品混匀应将水分离出来。
但某些残渣燃料油和润滑剂中的游离水可能会分离不出来。
【最新精选】闪点、燃点、沸点、初馏点的定义
【最新精选】闪点、燃点、沸点、初馏点的定义定义在规定的条件下,加热试样,当试样达到某温度时,试样的蒸汽和周围空气的混合气,一旦与火焰接触,即发生闪燃现象,发生闪燃时试样的最低温度,称为闪点。
意义闪点是可燃性液体贮存、运输和使用的一个安全指标,同时也是可燃性液体的挥发性指标。
闪点低的可燃性液体,挥发性高,容易着火,安全性较差。
石油产品,闪点在45?以下的为易燃品,如汽油、煤油;闪点在45?以上的为可燃品,如柴油、润滑油。
挥发性高的润滑油在工作过程中容易蒸发损失,严重时甚至引起润滑油粘度增大,影响润滑油的使用。
一般要求可燃性液体的闪点比使用温度高20,30?,以保证使用安全和减少挥发损失。
影响因素闪点的高低,取决于可燃性液体的密度,液面的气压,或可燃性液体中是否混入轻质组分和轻质组分的含量多少。
可燃性液体使用过程中若闪点突然降低,可能发生轻油混油事故或水解(对某些合成油而言),必须引起注意。
可燃液体的闪点随其浓度的变化而变化。
闪点的高低与油的分子组成及油面上压力有关,压力高,闪点高。
闪点是防止油发生火灾的一项重要指标。
在敞口容器中,油的加热温度应低于闪点10?;在压力容器中加热则无此限制。
当可燃性液体液面上挥发出的燃气与空气的混合物浓度增大时,遇到明火可形成连续燃烧(持续时间不小于5秒)的最低温度称为燃点。
燃点高于闪点。
从防火角度考虑,希望油的闪点、燃点高些,两者的差值大些。
而从燃烧角度考虑,则希望闪点、燃点低些,两者的差值也尽量小些。
应用临界点闪点是指石油产品在规定条件下,加热到它的蒸汽与火焰接触发生瞬间闪火时的最低温度。
油品越轻,闪点越低。
当油面上油气与空气的混合物浓度增大时,遇到明火可形成连续燃烧(持续时间不小于5秒)的最低温度称为燃点。
燃点高于闪点。
危险等级油品的危险等级是根据闪点来划分的,闪点在45?以下的叫易燃品;45?以上的为可燃品。
从闪点可判断油品组成的轻重,鉴定油品发生火灾的危险性。
柴油闭口闪点测定实验
实验课目名:
日期:
一、 实验目的
1、掌握 GB/T 261-2008《闪点测定—宾斯基-马丁闭口杯法》的基本 内容。 2、掌握闭口杯法测定柴油闪点的实验方法和技术。
二、 实验器材及材料
石油产品闪点试验器(宾斯基-马丁闭口杯法) :神开 SYP1002B-IV。 柴油:车用 0#柴油。
三、 实验原理
试样在连续搅拌下用很慢的恒定的速率加热。 在规定的温度间隔, 同时在中断搅拌的情况下,将一小火焰引入杯内。试验火焰引起试样 上的蒸气闪火时的最低温度作为闪点。
四、 实验步骤
1、使用气压计,记录试验期间仪器附近的环境大气压。 2、将试样倒入试验杯至环状标记处, 然后盖上清洁、干燥的杯盖,插 入温度计,并将试验杯放在加热室中。由气体输入处输入丁烷(或煤 气气体),并点燃引火器,通过调节气体流量调节阀,将试验火焰球 调整到接近球形,其直径为 3~4mm。 3、打开电源开关,电加热器加热,搅拌器开始工作,搅拌速度切换 为低转速: 90~120 转/分。同时调节输出电压,使试样在整个试验期 间以 5℃/min~6℃/min 的速率升温。 4、当试样的预期闪点为 110℃或更低时,从预期闪点以下 23℃±5℃ 开始点火,温度每升高 1℃点火一次,点火同时停止搅拌。点火方法: 按动面板上的点火开关,点火装置就会自动控制快门和引火器对试样 点火。整个试验期间搅拌器只有在点火时才停止搅拌。点火时,火焰 在 0.5 秒内降到杯上含蒸气的空间中,留在这一位置 1 秒立即迅速 回到原位。 5、当试验的预期闪点高于 110℃时,从预期闪点以下 23℃±5℃开始 点火,温度每升高 2℃点火一次。. 6、当测定未知试样的闪点时,在适当起始温度下开始试验,高于起 始温度 5℃时进行第一次点火。 7、记录火源引起试验杯内产生明显着火的温度,作为试样的观察闪 点。
石油产品闭口闪点测定实验
石油产品闪点测定法(闭口杯法)摘要:本文先研究了石油闪点测定的定义和意义,以此来初步的分析石油闪点测量的概念,然后分析了石油闪点测量的方法和操作要点,细致的分析了影响石油闪点测定的影响因素,为石油闪点测定的发展提供了可参考的依据。
闪点是一个安全指标, 用于鉴定油品及其他可燃液体发生火灾的危险性。
关键词:闪点仪;石油产品。
引言闪点是一个重要的指标,这有利于我们评估某一批石油的具体价值和性能,从而更好的利用石油的性能为我们的生活提供便利。
关于石油闪点的测定,我们需要把石油试样在一定的条件下加热,然后不停的搅拌,使试样由于加热产生蒸汽。
当石油产生的蒸汽在空气中能够和和火焰发生闪燃的现象时,测量此时的最低温度,这就是石油的闪点。
[1]我国目前测定闪点的方法有GB/T 3536(克利夫兰法), GB/T 267(开口法),GB/T 261(闭口杯法), SH/T 0733(泰克闭口杯法)。
[2]一、实验的目的本方法适用于测定煤油、柴油、润滑油的闪点。
油品的闪点可以判断其在储存、运输和使用中的安全性;重质油(如润滑油)的闪点还反应了油品的均匀性(是否混入低沸组分)。
生活上也是一样,我们汽车使用的汽油和润滑油有不同的型号,区分他们性能的就是闪点和粘度等,不同的使用方向需要选择不同的类型,我们就是根据其闪点的不同来选择,方便自己的生活。
二、实验内容和要求石油气或油品蒸汽与空气的混合物,在一定浓度范围内,遇到明火能产生爆炸。
如果混合气中可燃气体过少或过多,超出上述浓度范围,混合物不会爆炸。
此浓度范围称为爆炸范围,其上限浓度称为爆炸上限,下限浓度称为爆炸下限。
爆炸范围决定于混合物的化学组成和物理条件,如测定它的方法、温度、压力等。
当其他条件不变时,在石油产品液面上的蒸汽浓度,决定于油品的温度。
当蒸汽浓度达到爆炸下限(汽油以外的各种产品)或爆炸上限(汽油)时的油品温度称为闪点、由于油品液面上部的蒸汽浓度和爆炸限度与油品温度以外的条件如加热温度、蒸发速度、蒸发空间的大小、压力等有关,所以石油产品的闪点与测定仪器及操作方法有密切关系,是一个条件性很强的指标。
闪点的测定 GB T 261-2008 Microsoft Word 文档
闪点的测定宾斯基-马丁闭口杯法依据GB/T261-2008一、范围本标准规定了用宾斯基-马丁闭口闪点实试仪测定可燃液体、带悬浮颗粒的液体、在试验条件下表面趋于成膜的液体和其他液体闪点的方法。
本标准适用于闪点高于40℃的样品。
二、方法概要将样品倒入试验杯中,在规定的速率下连续搅拌,并以恒定速率加热样品。
以规定的温度间隔,在中断搅拌的情况下,将火源引入试验杯开口处,使样品蒸气发生瞬间闪火,且蔓延至液体表面的最低温度,此温度为环境大气压下的闪点,再用公式修正到标准大气压下的闪点。
三、实验步骤(步骤A)1、含水较多的残渣燃料油试样应小心操作,因为加热后此类会起泡并从起泡并从试验杯中溢出。
2、观察气压计,记录试验期间仪器附近的环境大气压。
3、将试样倒入试验杯至加料线,盖上实验杯盖,然后放入加热室,确保试验杯就位或锁定装置连接好后插入温度计。
点燃试验火源,并将火焰直径调节为3-4mm;或打开电子点火器,按仪器说明书的要求调节电子点火器的强度。
在整个试验期间,试样以5-6(℃/min)的速率升温,且搅拌速率为90-120(r/min)。
4、当试样的预期闪点为不高于110℃时,从预期闪点以下23±5℃开始点火,试样每升高1℃点火一次,点火时停止搅拌。
用实验杯盖上的滑板操作旋转钮或点火装置点火,要求火焰在0.5s内下降至试验杯的蒸气空间内,并此位置停留1s,然后迅速升高回至原位置。
5、当试样的预期闪点高于110℃时,从预期闪点以下23±5℃开始点火,试样每升高2℃点火一次,点火时停止搅拌。
用试验杯盖上的滑板操作旋钮或点火装置点火,要求火焰在0.5s 内下降至试验杯的蒸气空间内,并此位置停留1s,然后迅速升高回至原位置。
6、当测定未知试样的闪点时,在适当起始温度下开始实验。
高于起始温度5℃时进行第一次点火,然后按照4或5条进行。
7、记录火源引起引起实验杯内产生明显着火的温度,作为试样的观察闪点,但不要把在真实闪点到达之前,出现在火焰周围的淡蓝色光轮与真实闪点相混淆。
全自动闭口闪点测定仪说明书
目录前言 (5)一、概述 (6)二、仪器特点 (6)三、工作原理 (7)四、主要技术指标 (7)五、外型结构介绍 (8)六、使用方法及操作步骤 (9)七、注意事项 (13)八、仪器保管和使用 (13)九、常见故障及排除方法见下表 (14)十、仪器成套性 (14)前言尊敬的用户:感谢您选择了该型全自动闭口闪点测定仪。
为了让您尽快熟练地操作本仪器,我们随机配备了内容详细的使用说明书,从中您可以获取有关产品介绍、使用方法、仪器性能以及安全注意事项等各方面的知识。
在第一次使用仪器之前,请务必仔细阅读本使用说明书,并按本说明书对仪器进行操作和维护,这会有助于您更好的使用该产品并且可以延长该仪器的使用寿命。
在编写本说明书时,我们非常小心和严谨,并认为说明书中所提供的信息是正确可靠的,然而难免会有错误和疏漏之处,请您多加包涵并热切欢迎您的指正。
本公司保留对仪器使用功能进行改进的权力,如发现仪器在使用过程中其功能与说明书介绍的不一致,请以仪器的实际功能为准。
我们希望本仪器能使您的工作能在轻松、愉快的环境中完成,使您在繁忙的工作之中体会到办公自动化的轻松感觉。
当您使用本仪器感到满意时,请您推荐给您的朋友;当您使用本仪器有好的建议和意见时,请您和我们联系。
本公司一定给您一个满意的答复,并再次感谢您对我公司的支持!一、概述全自动闭口闪点测定仪,用于测定石油产品的闭口闪点值。
采用国外的先进技术,液晶TET纯彩触控屏,全中文显示人机对话界面,对可预值温度、试油标号、大气压强、试验日期等参数,具有提示菜单提示式输入,方便快捷,开放式、模糊控制集成软件,模块化结构,符合GB/T261-2008和GB/T261-83标准。
是理想的进口仪器替代产品。
广泛应用于铁路,航空,电力,石油行业及科研部门等。
二、仪器特点1、具有中文误操作软件提示修改功能;2、配有试验日期、试验时间等参数提示功能;3、自动校正大气压强对试验的影响并计算修正值;4、微分检测,系统偏差自动修正;5、开盖、点火、检测、打印数据自动完成;6、试验臂自动升起和降落;7、点火方式:电子点火。
闪点的测定-宾斯基.马丁闭口杯法(GB-T261-2008)
GB-T 261-2008 《闪点的测定 宾斯基-马丁闭口杯法》
二0一0年十二月
适用范围
• 本标准规定了用宾斯基 - 马丁闭口闪点试验仪测定可燃液 体、带悬浮颗粒的液体、在试验条件下表面趋于成膜的液 体和其他液体闪点的方法。本标准适用予闪点高于40℃的 样品。 • 试验步骤A适用于表面不成膜的油漆和清漆、未用过润滑 油及不包含在步骤B之内的其他石油产品。步骤B适用于 残渣燃料油、稀释沥青、用过润滑油、表面趋于成膜的液 体、带悬浮颗粒的液体及高黏稠材料(侧如聚合物溶液和 粘合剂)。 • 本标准不适用于含水油漆或含高挥发性材料的液体。
实验步骤(步骤A )
•
当测定未知试样的闪点时,在适当起始温度下开始试验。 高于起始温度5℃时进行第一次点火,然后按前一步骤进 行。 • 记录火源引起试验杯内产生明显着火的温度,作为试样的 观察闪点,但不要把在真实闪点到达之前,出现在试验火 焰周围的淡蓝色光轮与真实闪点相混淆。 • 如果所记录的观察闪点温度与最初点火温度的差值少于 18℃或高于28℃,则认为此结果无效。应更换新试样重新 进行试验,调整最初点火温度,直到获得有效的测定结果, 即观察闪点与最初点火温度的差值应在18℃~28℃范围之 内。
实验步骤(步骤A )
•
观察气压计,记录试验期间仪器附近的环境大气压。
• 将试样倒入试验杯至加料线,盖上试验杯盖,然后放入加热室, 确保试验杯就位或锁定装置连接好后插入温度计。点燃试验火 源,并将火焰直径调节为3 mm~4 mm;或打开电子点火器, 按仪器说明书的要求调节电子点火器的强度。在整个试验期间, 试样以 5 ~ 6(℃ / min) 的速率升温,且搅拌速率为 90 ~ 120(r / min)。 • 当试样的预期闪点为不高于 110℃时,从预期闪点以下23土5℃ 开始点火,试样每升高1℃点火一次,(当试样的预期闪点高于 110℃时,试样每升高2℃点火一次),点火时停止搅拌。用试 验杯盖上的滑板操作旋钮或点火装置点火,要求火焰在 0.5s 内 下降至试验杯的蒸气空问内,并在此位置停留1s,然后迅速升 高回至原位置。
闪点测定(闭口)
课题:闪点的测定
一.石油产品闪点的测定(闭口杯法) [参照GB/T 261-83(91)]
1.实验目的 ①掌握闭口杯法闪点的测定方法和有关计算。 ②熟悉闭口闪点测定器的结构,掌握闪点试验器的操作方法。 2.方法概要 试样在连续搅拌下用缓慢、恒定的速度加热。在规定的温度 间隔,中断搅拌,将 一小火焰引入杯内,测定火焰引起试样蒸气出 现闪火时的最低温度,称为闭口杯闪点。
6.数据处理和报告 (1)计算 根据观察和记录大气压力,对闪 点按式(3-1)进行大气压力修正。将修正 值修约到整数作为测定结果。
T Tp 0.25(101.3 p)
式中 T-标准压力下的闪点,℃
Tp-实际测定的闪点,℃
P -测定闪点时大气压力,kPa
3.仪器与试剂 (1)仪器 闭口闪点测定器: (2)试剂 无铅汽油或溶剂油;车用柴油试样(闭口杯闪点约为45 ~65℃)。
5.实验步骤 (1)控制升温速度 试样的预期闪点低于50℃时,从试验开始 到结束要不断地进行搅拌,并使试样温度每分钟升高1℃。试样预 期闪点高于50℃时,加热速度要均匀上升,并定期进行搅拌,到预 计闪点前40℃时,调整加热速度,并不断搅拌,以保证在预期闪点 前20℃时,升温速度能控制在每分钟升高2~3℃。 (2)点火试验 试样温度达到预期闪点前10℃时,对于闪点低 于104℃的试样每经1℃进行一次点火试验,对于闪点高于104℃的 试样每经2℃进行一次试验。 在加热过程中要不断地搅拌试油,只有在点火时才停止搅拌。 点火时,使火焰在0.5s内降到杯上含油蒸气的空间中,停留1 s, 立即迅速回到原位。如果看不到闪火,就继续搅拌试样,并按上述 要求重复进行点火试验。 (3)测定闪点 在试样液面上方最初出现蓝色火焰时,立即读 出温度,作为闪点测定结果。继续按步骤(2)所规定的方法进行点 火试验,应能再次闪火。否则,应更换试样重新试验,只有试验的 结果重复出现,才能确认测定有效。 注:对同一试油,平行测定3~4次。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
S Y D-261
闭口闪点试验器
使用说明书
上海昌吉地质仪器有限公司
目录
一、用途及适用范围 (2)
二、主要技术规格及参数 (2)
三、主要结构及电气原理图 (3)
四、仪器的使用 (4)
五、注意事项 (5)
六、仪器成套及技术文件 (6)
七、常见故障及排除方法 (6)
本仪器为高温、精密试验仪器,
使用前请详阅使用说明书,谨慎操作,注意安全!
一、用途及适用范围
本仪器是按照中华人民共和国国家标准GB/T 261-2008《闪点的测定宾斯基-马丁闭口杯法》所规定的要求设计制造的,适用于按GB/T 261-2008标准所规定的方法,测定闪点高于40℃的石油产品试样的闭口杯法闪点。
二、主要技术规格及参数
1、工作电源:AC 220V±10%,50Hz。
2、加热装置:⑴炉体为碳化硅材料,功率为600W电热丝。
⑵加热功率从0~600W可调。
3、试样升温速率:1~12℃/分,手动控制。
4、电动搅拌装置:⑴搅拌电机:45TYZ型恒速马达。
⑵传动方式:软轴联结。
⑶搅拌叶片规格:8×40(毫米)。
5、搅拌速度:符合GB/T 261-2008标准要求。
⑴90~120转/分,适用于试验步骤A。
⑵250±10转/分,适用于试验步骤B。
6、标准油杯:符合GB/T 261-2008标准要求。
⑴内径:50.7~50.8毫米。
⑵深度:55.7~56.0毫米。
⑶试油容量刻线深度:33.9~34.3毫米。
⑷试油容量:约70毫升。
7、引火装置:⑴引火源:煤气(或其它民用可燃气,下同)。
⑵引火器孔径:0.8毫米。
7、温度计:棒式水银温度计,符合GB/T 261-2008标准要求。
⑴温度范围-5~110℃,分度0.5℃。
⑵温度范围20~150℃,分度1.0℃。
⑶温度范围90~370℃,分度2℃。
8、环境温度:≤35℃。
9、相对湿度:≤85%。
10、整机功耗:不大于650W。
三、主要结构及电气原理图
(一)主要结构
本仪器主要结构见图1所示。
⑴⑵⑶⑷⑸⑹⑺⑻⑼⑽⑾
⑴油杯⑵乳胶管⑶进气调节阀⑷搅拌电机⑸传动软轴
⑹引火器⑺温度计⑻弹簧旋钮⑼电炉⑽油杯座⑾控制面板
图1
1、油杯:用于盛放待测的试样。
2、乳胶管:用于连接进气调节阀和引火器。
3、进气调节阀:供气气源从该阀进气口接入,用于调节点火器供气的大
小。
4、搅拌电机:用于搅拌油杯中的试样。
5、传动软轴:连接搅拌电机和搅拌叶片。
6、引火器:用于调节火焰的大小和关闭、打开煤气。
7、温度计:符合GB/T 261-2008标准要求。
8、弹簧旋钮:用于手动点火。
9、电炉:用于加热油杯中的试样。
10、油杯座:用于放置油杯。
11、控制面板:见下节(控制面板)。
(二)控制面板
控制面板见图2所示。
⑴⑵⑶⑷⑸⑹
图2
1、步骤A按钮:在搅拌选择开关打开的情况下,按动此按钮指示灯亮,
搅拌电机的转速是90~120转/分,适用于按步骤A的
要求试验。
2、搅拌选择开关:搅拌电机工作控制开关。
按下此开关指示灯亮,搅拌电
机接通工作电源(注:本仪器搅拌电机默认的搅拌速度
是250±10转/分,为试验步骤B的搅拌速度)。
3、步骤B按钮:在搅拌选择开关打开的情况下,按动此按钮指示灯亮,
搅拌电机的转速是250±10转/分,适用于按步骤B的
要求试验。
4、电源开关:打开此开关,指示灯亮,仪器接通工作电源。
5、电压表:指示电炉的加热电压值。
6、加热调节:加热功率调节旋钮,加热电炉的加热电压在电压表上指
示。
(二)电气原理
仪器电路主要由加热、加热调节、搅拌系统组成。
电源开关一打开,加热电炉即开始加热。
双向可控硅FS组成交流调压电路,调节“加热调节旋钮”,可调节加热电炉的功率,其工作电压在电压表上显示。
搅拌装置由两种转速可供选择,90~120转/分,适用于步骤A试验方式;250±10转/分,适用于步骤B试验方式。
搅拌装置是否工作则由搅拌开关控制。
四、仪器的使用
1、使用本仪器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国标准GB/T 261-2008《闪点的测定宾斯基-马丁闭口杯法》,了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按GB/T261-2008标准所规定的要求,仪器放置在光线较暗且避风的地方以便观察闪火,准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态,使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳,必须处于良好的接地状态。
6、油杯盛放定量的试样后按图1所示置于加热炉上,并将杯盖、搅拌装置、温度计等按要求安放到位。
7、根据试验要求选择步骤A或者步骤B,将搅拌速度选择并确定在所需的试验状态。
8、按GB/T261-2008标准所规定的升温要求随时注意控温调节(即调节“加热调节旋钮”控制电炉加热功率,加热电压由电压表检测并显示)。
9、当试样油温达到预期闪点前,按标准所规定的温度点,通放煤气,点燃引火器,调整火焰形状至标准要求。
10、调节弹簧旋钮使滑板转动,露出油杯盖孔口,同时,引火器即自动向下摆动,伸向油杯盖点火孔内进行点火试验。
11、继续按GB/T261-2008标准所规定的要求与步骤试验,直至取得试验结果。
注意:仪器使用步骤和要求,应严格按照GB/T 261-2008标准所规定的要求进行。
五、注意事项
1、电源线必须有良好的接地端,确保用电的安全。
2、仪器使用完毕必须关闭外接可燃气源的阀门。
3、仪器不用时,关闭电源开关、加热开关及搅拌开关,置于通风干燥处。
4、备用油杯不加热时,可安放在油杯座内,谨防翻倒叩伤。
5、本仪器适用于闭口闪点温度为280℃以下的油品试验。
6、仪器电路发生故障时,须请专业人员进行检修。
警告:仪器若出现故障应及时切断电源,待仪器冷却至室温后请专业人员检修并排除故障后方可继续使用,防止发生意外!
六、仪器成套及技术文件
1、仪器成套
2、技术文件
⑴使用说明书1份
⑵合格证1份
⑶产品保修卡1份
检验员:包装员:
年月日年月日。
