电梯布置及识图.
电梯布置与识图
井道平面尺寸如下图
5.机房要求
电梯机房里面的设备有： 曳引机、控制柜、限速器等； 机房开门的尺寸不能小于600*1800 mm； 机房净高度不能小于 2000 mm ； 机房地面的高度差在大于0.5m时，应设置 楼梯或台阶，并设置护栏 机房应有良好的通风和照明，且只允许放置 电梯运行所必须的设备及灭火器和空调等， 不允许放置与电梯无关的东西。
轿厢的形状是可以变换的，但通常是不同载重有 着各自的标准轿厢.
3.电梯井道的顶层高度与地坑深度
电梯的顶层高度与地坑深度在《GB7588-2003电梯制 造与安装安全规范》中有明确的要求，因为这2个值影 响电梯在事故时的安全问题，即要保证设备本身和人员 的安全，所以被强制要求，必须满足。
标准中关于顶层高度的说明： 5.7 顶层空间和底坑
a)底坑中应有足够的空间，该空间的大小以能容纳一 个不小于0.50m×0.60m×l.0m的长方体为准，任 一平面朝下放置即可。
b)底坑底和轿厢最低部件之间的自由垂直距离不小于 0.50m，下述之间的水平距离在0.15m之内时，这 个距离可最小减少到0.10m。 1)垂直滑动门的部件、护脚板和相邻的井道壁； 2)轿厢最低部件和导轨。
电梯 立面 示意
４.井道平面尺寸
关于井道尺寸的大小，各家电梯厂的差别不 大，其中需要考虑的有以下因素： 轿厢大小及形状、对重形状、开门尺寸、导 轨及导轨支架、安全距离50mm 轿厢的大小与载重有关，根据表1，表2来定。 井道宽度与中分门机开门尺寸的关系： 井道宽度 ≧ 开门宽度*2 + 200mm 导轨支架 ≧ 75mm
建筑识图—识读楼梯详图
当楼梯坡度大于45°时， 由于坡度较陡，人们已 经不容易自如地上下， 需要借助扶手的助力扶 持，此时称为爬梯。
当楼梯坡度小于23°时，由于坡度较缓，把其处理成斜面就可 以解决通行的问题，此时称为坡道。
梯段的净宽是指扶手中心线至楼梯间墙体 内表面或梯段两侧扶手中心线的水平距离。
550—600
1100—1200
7层及7层以上或顶层入口 层楼面距室外设计地面的 高度超过16m以上的住宅
4层及4层以上的门诊楼或病房楼
有些建筑虽然层数不多，但由于建筑级别较高或使用 的特殊需要，往往也设置电梯。
按照电梯的用途分类
观光电梯 住宅电梯 病床电梯
客货电梯 载货电梯 杂物电梯
按照电梯的拖动方式分类
交流拖动电梯 直流拖动电梯 液压电梯
识读楼梯详图
楼梯是楼层间垂直交通用的构件，是建筑竖向的交通空间。
从楼梯平面图中我们可以看出，本建筑楼梯每一层有两段， 我们在建筑中称之为跑。
在每一层楼梯中， 楼梯主要由 梯段、平台、栏杆扶手 三个部分组成。
梯段是楼梯主要使用和承重部分。
平台是两个梯段之间的水平板，有楼梯平台和中间平台两种。
栏杆做法
在楼梯段的临空面一侧设置栏杆或栏板，并在其上部设置扶手。 当楼梯的宽度较大时，还应在梯段的另一侧及中间增设扶手。
由于栏杆具有通透、轻盈、占地面积小的优点，因此采用得较多。
栏杆的垂直构件必须 要与楼梯段有牢固、 可靠的连接，所采用 的构造方式也比较多， 应当根据工程实际情 况和施工能力合理选 择连接方式。
我国规定，楼梯段之间的净高不应小于2.2 m，平台过道处 净高不应小于2.0 m。起止踏步前缘与顶部凸出物内边缘线 的水平距离不应小于0.3 m。
工程施工电梯图纸讲解
工程施工电梯图纸讲解一、施工电梯是指为施工作业人员和物料提供垂直或近垂直升降的设备，这些设备主要用于在施工现场进行人员和物料的垂直运输。
二、施工电梯图纸是针对施工电梯的设计、制作和安装所需的一种图纸，包括电梯的整体结构、主要零部件、工作原理及相关参数等内容。
三、下面将对施工电梯图纸的主要内容进行详细讲解：1. 电梯主要结构首先，在施工电梯的图纸设计中，需要明确电梯的主要结构，包括电梯车厢、导轨、外壳等。
电梯车厢是施工电梯的主体部分，通常由钢结构制成，具有一定的承载能力和稳定性；导轨是用来支撑和引导电梯运行的组成部分，通常由钢材或铝合金制成，具有较强的耐力和耐磨性；外壳则是用来保护电梯内部结构，同时也可以起到美观和防护作用。
2. 电梯主要零部件除了主要结构外，施工电梯图纸还需要详细设计电梯的主要零部件，包括电动机、驱动系统、控制系统、安全系统等。
电动机是电梯的动力来源，通常采用交流电机或直流电机，具有较高的功率和效率；驱动系统包括传动装置和传动链条，用来将电动机的动力传递给电梯车厢，实现升降功能；控制系统是用来监控和调节电梯的运行状态，包括启停、加减速、楼层选择等功能；安全系统则是为了保障电梯的安全运行，包括限速器、制动器、门锁等。
3. 电梯工作原理在施工电梯的图纸设计中，还需要明确电梯的工作原理，包括电梯的升降机制、驱动原理及控制方法等。
电梯是通过电动机驱动电梯车厢在导轨上上下运行，通过控制系统对电梯的速度、位置和停靠进行控制，实现升降功能；同时，电梯还需要安装安全系统，确保在突发情况下能够及时停靠和保护乘客的安全。
4. 电梯相关参数最后，在施工电梯的图纸设计中，还需要标明电梯的相关参数，包括额定载重、额定速度、提升高度、运行速度等。
这些参数是设计电梯时的重要依据，也是施工电梯的性能指标，对于确保电梯的安全运行和满足使用要求具有重要意义。
综上所述，施工电梯图纸是设计、制作和安装施工电梯所必需的一种设计图纸，包括电梯的整体结构、主要零部件、工作原理及相关参数等内容。

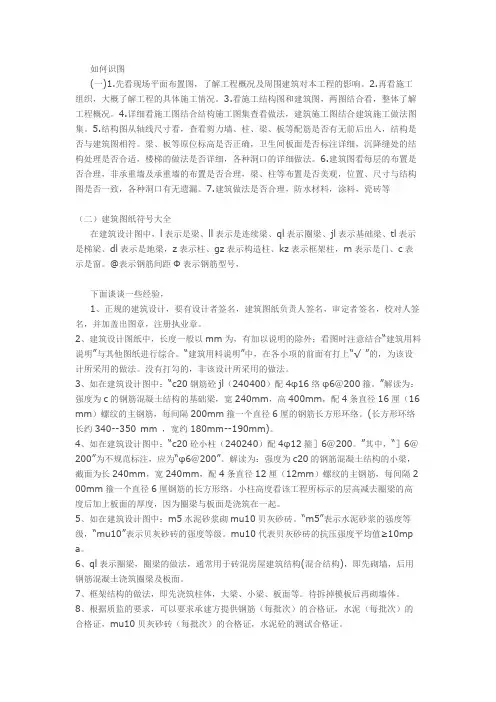

如何识图
如何识图(一)1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2.再看施工组织，大概了解工程的具体施工情况。
3.看施工结构图和建筑图，两图结合看，整体了解工程概况。
4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7.建筑做法是否合理，防水材料，涂料，瓷砖等（二）建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号，下面谈谈一些经验，1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16 mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
”其中，“］6＠2 00”为不规范标注，应为“φ6＠200”。

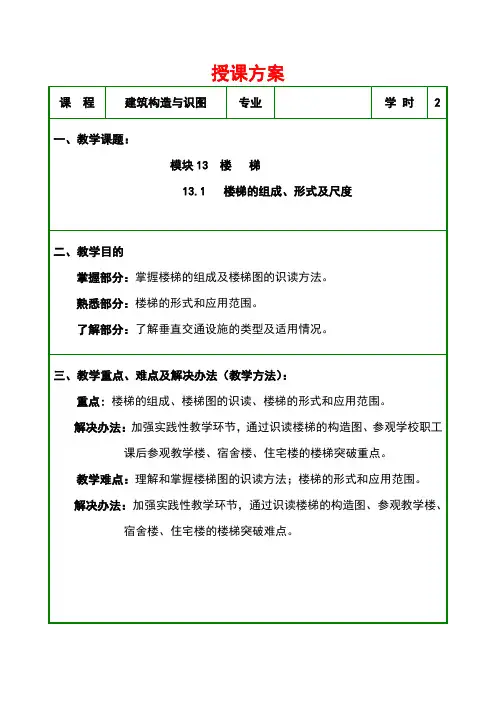

建筑构造与识图模块13楼梯
授课方案楼房建筑需要设置楼梯解决垂直交通问题，楼梯是一幢建筑的交通中心，也是掌握建筑构造的重点和难点。
建筑中的垂直交通设施除了楼梯之外，还有电梯、自动扶梯、台阶、坡道及爬梯等，电梯用于七层以上的多层建筑和高层建筑以及标准较高的七层以下的低多层建筑；自动扶梯用于人流量大的公共建筑中；台阶一般用来联系室内或室外局部有高差的地面；坡道属于建筑中的无障碍垂直交通设施，也用于要求有车辆通行的建筑中；爬梯则只用作检修梯。
项目十三 楼 梯13.1楼梯的组成、形式及尺度13.1.1 楼梯的类型在建筑物中，为解决垂直交通和高差，常采用以下措施：坡道 、台阶 、楼梯 、电梯 、自动扶梯 、爬梯。
常见的楼梯类型有：（1）按使用性质分，有主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。
（2）按主要承重结构所用材料分，有钢筋混凝土楼梯、木楼梯、钢楼梯等。
（3）按楼梯平面形式分，有直上式（直跑楼梯）、曲尺式（折引入新课角楼梯）、双折式（双跑楼梯）、多折式（多跑楼梯）、剪刀式、弧形和螺旋式等。
（4）按位置分，有室内楼梯和室外楼梯等。
13.1.2 楼梯的组成楼梯一般由楼梯段、平台和栏杆扶手三部分组成。
（1）楼梯段设有踏步和梯段板（或斜梁）供层间上下行走的通道构件称为梯段。
踏步又由踏面和踢面组成；梯段的坡度由踏步的高宽比确定。
（2）平台平台有楼层平台和中间平台之分，与楼层标高一致的平台称为楼层平台，介于上下两楼层之间的平台称为中间平台。
（3）栏杆（或栏板）扶手栏杆扶手是设在楼梯段及平台临空边缘的安全保护构件，以保证人们在楼梯处通行的安全。
在建筑物中，布置楼梯的房间称为楼梯间。
楼梯间有开敞式、封闭式和防烟楼梯间之分。
13.1.3 楼梯的设计1、楼梯的设计要求（1）楼梯的设计应严格遵守《民用建筑设计通则》、《建筑设计防火规范》、《高层建筑设计防火规范》等的规定。
（2）楼梯在建筑中的位置应方便到达，并有明显的标志。
（3）楼梯一般均应设置直接对外出口，并与建筑入口关系密切、连接方便。
电梯布置及识图资料课件
识读电梯图纸的方法包括顺序识读、 重点识读、比较识读等，根据具体情 况选择合适的方法，能够提高识读效 率和准确性。
01
电梯控制系统
电梯控制系统的组成与功能
电梯控制系统的组成
电梯控制系统主要由控制柜、操纵盘、外呼按钮、传感器、 限速器等组成。
电梯控制系统的功能
电梯控制系统主要实现电梯的运行控制、安全保护、故障诊 断等功能。
电梯布置及识图资料 课件
THE FIRST LESSON OF THE SCHOOL YEAR
目录CONTENTS
• 电梯布置概述 • 电梯识图基础 • 电梯控制系统 • 电梯安全防护 • 电梯相关法律法规与标准
01
电梯布置概述
电梯的种类与特点
曳引电梯
曳引电梯是最常见的电梯类型，通过钢丝绳连接电梯轿厢和对重，利用电动机驱动曳引轮 转动，实现轿厢上下运动。曳引电梯具有运行平稳、速度快、承载能力大等优点，广泛应 用于高层建筑和公共设施。
电梯布置的原则与要点
符合规范要求
电梯的布置应符合国家相关规范和标准，确保安全性能和运行质量。
考虑使用需求
根据建筑物的功能和用途，合理安排电梯的数量、载重量、运行速度 等参数，以满足使用需求。
优化空间布局
在满足使用需求的前提下，应尽量优化电梯的空间布局，提高建筑物 的空间利用率。
考虑维护与检修
在电梯布置时，应考虑日后的维护与检修方便，合理设置检修口和维 修空间。
GB/T10052-2009《电梯主 要参数及轿厢、井道《电力液 压电梯》
电梯安全评估与检测的方法与要求
电梯定期检验制度
以上内容仅供参考，具体法律法规和标 准可能会根据不同地区和时间有所变化 ，请以当地政府部门的最新规定为准。
电梯布置及识图
THANKS FOR WATCHING
感谢您的观看
对未来研究的展望
未来研究可以进一步探索更加先进的算法和模 型，以提高识别的准确率和效率，并降低计算
复杂度和成本。
此外，还需要加强实际工程应用的研究，将研究成果 转化为实际生产力，推动电梯行业的可持续发展。
随着技术的不断进步和应用需求的不断提高， 电梯布置及识图技术将面临更多的挑战和机遇 。
同时，还需要加强与其他领域的交叉研究，如人 工智能、机器学习等，以推动电梯布置及识图技 术的创新发展。
导向系统由导轨、导轨支架和导靴等组成 ，用于限制轿厢和对重的运动自由度，使 轿厢和对重沿着导轨上下运动。
轿厢系统
安全保护系统
轿厢系统包括轿厢架和轿厢体，是乘客或 货物的承载部分。
安全保护系统包括各种安全装置，如限速 器、安全钳、缓冲器等，用于保障乘客安 全。
电梯的工作原理
电梯运行原理
安全保护原理
电梯运行时，曳引机产生动力，通过 曳引钢丝绳和曳引轮的摩擦力使轿厢 和对重上下运动。
电梯的安全保护系统在遇到异常情况 时会自动采取措施，如限速器-安全钳 联动、缓冲器等，以保障乘客安全。
控制原理
电梯通过控制系统实现各种运行控制 功能，如召唤、选层、启动、减速、 平层、开关门等。
03 电梯布置的原则和要点
电梯布置的原则
安全可靠
经济合理
方便使用
确保电梯设备的安全性 和可靠性，符合国家和
电梯识图则是指通过阅读和理解电梯相关的图纸和资料，了解电梯系统的构造、性 能和安装要求等，以便进行合理的设计、施工和维护。
目的和意义
电梯布置及识图的目的在于确保电梯 系统的安全、高效和舒适运行，提高 建筑物的使用价值和居住品质。
工程施工图纸识图步骤
工程施工图纸识图步骤一、认识工程施工图纸工程施工图纸是工程设计师将设计方案转化为实际施工过程中需要遵循的标准化图纸，它包含了工程项目的建筑结构、机电设备、给排水管线等方面的具体信息。
工程施工图纸通常由平面图、立面图、剖面图、构造图、细部图等组成，每一张图纸都承载着设计师的设计意图和工程要求。
因此，要正确识读工程施工图纸，首先需要了解图纸的基本构成和含义。
二、审查图纸标题和编号在开始识图时，首先要审查图纸的标题和编号。
图纸标题通常包含工程项目名称、楼层名称、图纸类型等信息，编号则用于唯一标识每一张图纸。
通过标题和编号，可以快速了解图纸所属的工程项目、楼层位置及图纸类型，有助于准确定位图纸内容。
三、查看图纸比例尺图纸的比例尺是指图纸上的尺度与实际尺度之间的比例关系，通常用1:50、1:100、1:200等表示。
正确理解图纸的比例尺是识图的关键，只有根据比例关系将图上的尺寸转化为实际尺度，才能准确理解图纸上的信息。
四、分析平面图平面图是工程施工图纸中最基本的图之一，它展示了工程项目在平面上的布局和分布情况。
在查看平面图时，可以关注以下几点内容：1. 房间功能和布局：查看平面图中的房间标识和空间布局，了解各个房间的功能和位置关系。
2. 墙体结构和尺寸：仔细观察平面图中的墙体类型和尺寸信息，包括墙体的材料、厚度、高度等。
3. 楼梯和电梯位置：查找平面图中的楼梯和电梯位置，了解人员和物品的垂直通行方式。
4. 出入口和窗户：识别平面图中的出入口和窗户位置，以确保空间的通风和照明。
五、分析立面图和剖面图立面图和剖面图是工程施工图纸中展示建筑结构立体形态和细节的重要图纸。
在分析立面图和剖面图时，可以注意以下几点内容：1. 墙体和柱子结构：查看立面图和剖面图中的墙体和柱子结构信息，包括材料、尺寸、连接方式等。
2. 梁和板结构：了解梁和板的布置方式、尺寸和连接方式，确保承重结构的稳定性。
3. 窗户和门的细节：识别立面图中的窗户和门的类型和尺寸，了解其形态和安装方式。
建筑识图-楼梯
（8）画楼梯平面、剖面草图（图14.12
图14.10 楼梯平面尺寸示意图
图14.11 例14.1中楼梯平面、剖面图
图14.12 例14.2中楼梯的平面、剖面图
14.2 钢筋混凝土楼梯
14.2.1 现浇整体式钢筋混凝土楼梯
（7）确定平台宽度L2，L2≥B1（图14.10）； （8）若底层平台下要求通行时，可将室外台阶 内移，以增加平台下的空间尺寸。也可以将首层第 一跑楼梯加长，提高平台高度。
[例14.1]某建筑物开间3300mm，层高3300mm，进深5100mm， 开敞式楼梯间。内墙240mm，轴线居中；外墙360mm，轴线外 侧为240mm，内侧为120mm；室内外高差450mm。楼梯底层
现浇式钢筋混凝土楼梯又称整体式钢筋混凝土 楼梯，是指在施工现场将楼梯段、楼梯平台等构件 支模板、绑扎钢筋和浇筑混凝土而成。
这种楼梯整体性好，刚度大，对抗震较为有利。 但施工速度慢，模板耗费多，施工周期长，且受季 节限制，多用于楼梯形式复杂或抗震要求较高的建 筑中。
（1）板式楼梯 板式楼梯一般由梯段板、平台梁、平台板组成。
平台板预制成一个构件，梯段板可连一面平台，也 可连两面平台。
按结构形式不同，有板式楼梯和梁板式楼梯两 种（图14.22）。
图14.17 预制踏步断面形式
图14.18 墙承式楼梯
斜梁布置在侧面时有正梁式（明步）、反梁式 （暗步）两种做法。
明步做法是指斜梁在踏步板下面露出一部分， 且踏步外露，这种做法梯段形式较为明快，但在板 下露出的梁其阴角容易积灰（图14.16（a））。
暗步做法是指斜梁上翻包住踏步板，梯段底面 平整且可防止污水污染梯段下面。但凸出的斜梁将 占据梯段一定的宽度（图14.16(b)
后对重SDK630 电梯土建布置图
240 160
技术参数
1000-1500 底坑深≥1.6m 维修吊钩
安装缓冲器后再用水 泥堵制：300 × 300
R5
R4
用Φ25的螺纹钢
≥80
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2200 ≥150
检查用插座(业主自理)
技术要求
A-A纵剖图 机房平面图
已装饰楼面
100 开门800 预留1000
2700设置对重隔障
75
400 2200
技术参数
1000-1500 底坑深≥1.6m
底坑爬梯
安装缓冲器后再用水 泥堵制：300 × 300
300
首档支架用地脚安装
1200
轿厢宽1450
630
750
L
2385
轿宽+100
1F：L=520 其余 ：L=450
导轨距1550
500 预留1000 500 井道宽2000
1.本图根据电梯标准结合用户土建资料绘制，用作井道验 收和安装依据。 2.井道及机房应满足本图标准相关载荷。机房地板应能承 受 600kg/m ²均布载荷，机房承重梁搁置支座应用C20素砼 现浇且保持水平。 3.用户需将电源线路通至机房，电源要求：三相五线制380 伏、50Hz、电源零线与接地线应分开，允许电压波动±7 %， 且接地电阻不大于4欧姆。 4.电梯机房吊钩、照明、通风设施、配电箱由客户自理。 必须有隔水层，机房必须设置对流通风和加装散热。 5.电梯井道最好为混凝土结构，当井道为砖混结构时，在 导轨支架安装处设置300mm高的混凝土圈梁，并在厅门留孔 洞上沿设300mm高与井道同宽的混凝土梁。（具体参照图纸 尺寸） 6.井道水平尺寸为最小净空尺寸，允许偏差值为正公差。 2.1当提升高度≤30m时，井道偏差值为0～+25mm 2.2当提升高度≤60m时，井道偏差值为0～+35mm 2.3当提升高度＞60m时，井道偏差值为0～+50mm。 7.电梯机房及门口修补装饰工程均在电梯安装后由客户自 行处理。 8.特殊情况：当上下层门间距超过11m时，其中间应设安全 门。当底坑底面下有人员能到达的空间存在，则对重缓冲 器须安装在一直延伸到坚固地实心桩墩上。 9.其他要求详见《电梯土建技术要求》附件。
电梯土建图讲解.pptx
2
0.25m）最高面积的水平面与位于轿厢投影部份井道顶最低部件(包括梁和固 定在井道顶下的零部件）的水平面之间的自由垂直距离不应小于
1.0+0.035V²
井道顶的最低部件与
3 1）固定在轿顶上的最高部件之间的自由垂直距离不应小于0.3+0.035V²; 2)导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高部份之间的垂 直距离不应小于0.1+0.035²；
备注：因为电梯是一个安装在井道里的 设备，前期对井道的充分理解后，才能 够设计出完美的电梯。
电梯土建基础知识—轿厢尺寸设计的依据准则
序号 描述
备注
1 井道尺寸 2 国标规定 3 曳引力的要求
轿厢尺寸的主要依据为井道尺寸，在完成土建 设计的时，须根据工堪表中的数据。
国标中有规定相应载重的最大面积，和乘客数 相对应的最小面积。
导轨距 外呼留孔
图纸内容介绍—机房平面图解释
轿厢绳头板
承重钢梁
挂风扇
（甲方自理）
承重梁预留孔 对重绳头板
限速器
曳引机
机房平面图
通风窗 （甲方自理）
控制柜
限速器孔
图纸内容介绍—机房平面图解释
曳引绳孔
承重梁留孔
机房留孔图
电缆孔
门头梁 的要求
门梁（混凝土） 高度≥240 （用 户自理）
门 洞 尺 寸
电梯土建基础知识—井道突出柱及层梁的突入
序 号
描述
备注
1
构造 柱
2 层梁
3
导轨 支架
必须如图所示注明构造柱所 在位置及尺寸；
层梁突入亦需注明位置及相 关尺寸；
在支架设计时需考虑井道的 最大尺寸；
4
电梯布置及识图
电梯 立面 示意
４.井道平面尺寸
关于井道尺寸的大小，各家电梯厂的差别不大，其中需 要考虑的有以下因素：
轿厢大小及形状、对重形状、开门尺寸、导轨及导轨 支架、安全距离50mm 轿厢的大小与载重有关，根据表1，表2来定。 井道宽度与中分门机开门尺寸的关系：
井道宽度 ≧ 开门宽度*2 + 200mm 导轨支架 ≧ 75mm
7.电梯井道的结构 和说明
电梯井道的结构：全混凝土、砖混结构
砖混结构的电梯井道在安装电梯时，对各个安装点处 浇筑钢筋混凝土梁（梁截面高300mm）。其包括： a.导轨支架安装点处（导轨支架安装距离<2500mm） b.层门门洞上沿层门挂件安装处
电梯井道的专用性（GB7588-2003）
电梯井道应为电梯专用，井道内不得装设与电梯无
(8)供电电压相对于额定电压的波动范围应在±7%范围内。电源零 线和接地线应分开，且接地电阻值不大于4Ω。
业主和土建承包商应完成的工作
2有机房电梯
(1)机房温度应保持在+5°C～+40°C之间，月平均最高相对湿度在该月 平均温度不高于25°时为85%；工作环境改变时请与公司联系；
(2)机房应有通风孔，机房内的空调或通风设备由用户设计提供，机房照 明灯用户自理，机房地面上的照度不应小于200lx；
直延伸到坚固地实心桩墩上，或安装对重安全钳；
（11）供电电压相对于额定电压的波动范围应在±7%范围内。电源零线和 接地线应分开，且接地电阻值不大于4Ω。
谢谢！
同样取速度1.75m/s有机房电梯验算，
本公司常用地坑深度值：
速度 ｍ/ｓ
0.5(0.63) 1.0
1.5(1.6) 1.75 ２ 2.5 3.0
室分设计识图
系统原理图识图步骤
• 系统图与平面图对应
以上一个酒店平面图为例： 1.平面图如果多层结构相同，可以用一张平面图表示，注意图下图廓文字。 2.系统原理图中每层的组网结构，每个天线都能体现出来。
xxx酒店系统原理图
系统原理图识图步骤
• 系统原理图中要素
1.设备安装位置在系统图可以查看文字说明。同时可以看出主设备输出 功率。 2.每张系统原理图都可以通过一些联接符号相连，馈线通向A点，从下图 的A点出。去2F与来自2F相对应。 3.系统图中都有馈线的线损标注，一般都在器件的入口标注入口功率。 也有即标入口也标出口功率的。通常2G和3G用不同颜色表示功率值。 4.系统图馈线最末端是天线，天线类型有全向天线和定向天线，增益不 同。一般图纸标注的是天线的入口功率，也有在天线后标注天线出口 功率的。
12电梯图识图步骤电梯天线安装示意图13电梯图识图步骤电梯天线系统原理图14无源器件天线和馈线无源器件无源器件包括功分器耦合器电桥合路器负载衰减器功分器耦合器电桥负载衰减器15无源器件天线和馈线天线天线包括全向吸顶硬顶壁挂对数周期室外板状等天线硬顶天线全向吸顶壁挂天线对数天线板状天线16无源器件天线和馈线馈线12馈线78馈线17buildingsolutionsend18
IBS室分设计识图方法
by sen
建筑平面识图步骤
• 建筑平面图图例：
楼梯
电梯
建筑平面识图步骤
• 建筑平面图图例：
门
柱子
建筑平面识图步骤
• 建筑平面图标注项：
方向 根据下标示判断建筑物方向。图纸一般为上北下南左西右东
长度距离 （单位有 米,毫米）
建筑平面识图步骤
• 建筑平面图内常见结构：
天线平面安装图识图步骤
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 图纸的描述
通常井道图分2张A3图幅的图纸。 第一张是土建布置图、主要用于制作井道 时给施工人员参考用； 第二张是安装布置图、主要用于电梯安装 使用，一定要注意两张图纸的主要功用。
二 图纸被询问较多的几点
1.轿厢额载重量与乘客数量之间的 关系
乘客数量=额定载重量/75 向下圆整 例如：1600KG电梯 乘客数量=1600/75=21.33 圆整后=21人
3.电梯井道的顶层高度与地坑深度
电梯的顶层高度与地坑深度在《GB7588-2003电梯制 造与安装安全规范》中有明确的要求，因为这2个值影 响电梯在事故时的安全问题，即要保证设备本身和人员 的安全，所以被强制要求，必须满足。 标准中关于顶层高度的说明： 5.7 顶层空间和底坑 5.7.1 曳引驱动电梯的顶部间距 曳引驱动电梯的顶部间距应满足下列要求， 5.7.1.1 当对重完全压在它的缓冲器上时，应同时满足 下面四个条件： a)轿厢导轨长度应能提供不小于0.1+0.035υ 2(m)的进一 步的制导行程； 注：0.035υ 2表示对应于115％额定速度υ 时的重力制停 距离的一半。即
6.电梯施加给建筑物的受力说明
建筑物要能承受电梯各种状况下产生的力， 这个方面经常会被忽略掉，引不起足够的 重视。 有机房电梯受力说明 地坑受力R1 、R2 、R6 如下图1 机房受力R3 、R4 、R5 如下图2
井道平面图1
机房平面图2
受力计算： R1 = 40*(P+Q) R2 = 40*(P+0.5Q) R6 = 10*(P+Q) – 渐进式安全钳 R6 = 25*(P+Q) – 瞬时式安全钳 P - 轿厢自重 + 部分随行电缆和补偿链 Q - 电梯额定载重 R3、R4与R5 根据曳引系统的总质量*动安 全系数得到。
电梯 立面 示意
４.井道平面尺寸
关于井道尺寸的大小，各家电梯厂的差别不 大，其中需要考虑的有以下因素： 轿厢大小及形状、对重形状、开门尺寸、导 轨及导轨支架、安全距离50mm 轿厢的大小与载重有关，根据表1，表2来定。 井道宽度与中分门机开门尺寸的关系： 井道宽度 ≧ 开门宽度*2 + 200mm 导轨支架 因素主要有 地坑内的设备决定，同时也受速度的影响，他的 制定主要考虑轿箱蹲底时地坑内设备的安全、及 地坑内维修人员的安全。 同样取速度1.75m/s有机房电梯验算，
本公司常用地坑深度值：
速度 ｍ/ｓ 0.5(0.63) 1.0 1.5(1.6) 1.75 ２ 2.5 3.0 有机房电梯最小 地坑深度(ｍｍ) 1400 1400 1400 1450 1650 1850 2500 无机房电梯最小 地坑深度(ｍｍ) 1400 1500 1600 1600 1800
无机房电梯受力说明： 地坑受力 R1 、 R2 、R6 与有机房相同 顶层墙壁受力 R3 、 R4 、R5
无机房电梯的受力点主要在井道壁上，所 以对于无机房电梯的井道顶层在制作时要 充分考虑各点的受力情况，通常建议井道 顶层浇筑成混凝土的形式。 在本公司电梯土建布置图纸上，右下角处 都有电梯受力情况的说明。
2.额定载重量与轿厢面积的关系
国标GB7588-2003有以下规定：
表1，是关于最大有效面积的说明； 2, 是关于最小有效面积的说明。
表
轿厢的大小根据 表1，表2，中的规定来确定，也 就是说载重量确定了，轿厢面积也相对确定了。 轿厢的形状是可以变换的，但通常是不同载重有 着各自的标准轿厢.
标准关于地坑深度的说明： 5.7.3.3 当轿厢完全压在缓冲器上时，应同时满足下 面三个条件： a)底坑中应有足够的空间，该空间的大小以能容纳一 个不小于0.50m×0.60m×l.0m的长方体为准，任 一平面朝下放置即可。 b)底坑底和轿厢最低部件之间的自由垂直距离不小于 0.50m，下述之间的水平距离在0.15m之内时，这 个距离可最小减少到0.10m。 1)垂直滑动门的部件、护脚板和相邻的井道壁； 2)轿厢最低部件和导轨。 c)底坑中固定的最高部件，如补偿绳张紧装置位于最 上位置时，其和轿厢的最低部件之间的自由垂直距 离不应小于0.30m，上述b)1)和b)2)除外。
井道平面尺寸如下图
5.机房要求
电梯机房里面的设备有： 曳引机、控制柜、限速器等； 机房开门的尺寸不能小于600*1800 mm； 机房净高度不能小于 2000 mm ； 机房地面的高度差在大于0.5m时，应设置 楼梯或台阶，并设置护栏 机房应有良好的通风和照明，且只允许放置 电梯运行所必须的设备及灭火器和空调等， 不允许放置与电梯无关的东西。
综上所述，我们可以看到，顶层高度主要取决于 两个因素：速度与轿厢本身高度。 速度越高顶层高度越高，轿厢越高顶层高度越高。 速度1.75m/s的验算实例如下：
根据验算得出以下最小顶层高度
为什么验算得出的顶层高度比标准土建图册上的 最小高度小一些？ 因为图册上的尺寸是把顶层装饰层和屋面结构标高 的误差（100mm）计算进去了。
，圆整为0.035υ2。
b)符合8.13.2尺寸要求的轿顶最高面积的水平面[不包括5.7.1.1c] 所述的部件面积]，与位于轿厢投影部分井道顶最低部件的水平 面(包括梁和固定在井道顶下的零部件)之间的自由垂直距离不 应小于1.0+0.035υ 2(m)； c)井道顶的最低部件与： 1)固定在轿厢顶上的设备的最高部件之间的自由垂直距离[不包 括下面2]所述及的部件]，不 应小于0.3+0.035υ 2 (m)。 2)导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高 部分之间的自由垂直距离不应 小于0.1+0.035υ 2 (m)。 d)轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于 0.50m×0.60m×0.80m的长方体为准，任一平面朝下放置即 可。对于用曳引绳直接系住的电梯，只要每根曳引绳中心线距 长方体的一个垂直面(至少一个)的距离均不大于0.15 m，则悬 挂曳引绳和它的附件可以包括在这个空间内。
