直流断路器2005
直流系统：直流级差试验和安秒特性的关联性
直流系统：直流级差试验和安秒特性的关联性
直流级差试验和直流断路器安秒特性试验都是用于测量直流系统中直流断路器的直流电气参数，针对电力系统、发、变电的检修、维护等精心设计，最大输出电流1~500A~1000A，最小时间分辨率1ms，搭载高性能工控机和AD采集芯片，非触摸式操作，完全解决微型或塑壳直流断路器的过载保护动作时间、短路保护动作时间和断路器上下级之间级差配合的验证与测量，有效避免拒动、误动和越级跳闸造成厂停电。
直流级差试验和安秒特性试验是执行GB/T 19826-2005 电力工程直流电源设备通用技术条件，DL/T352-2010《直流断路器检修导则》的相关规范和要求，级差试验是直流断路器安装前必须全检的试验内容，也是衡量质量是否可靠的重压参考依据，两者都是用于检测断路器的可靠性、稳定性，级差试验是检查保护单元相互之间的配合关系，是否可靠，是否越级，配置是否得当等，所以它具有一定的科学性，下面我们看看级差试验的目的和重要性。
级差配合也叫空开级差配合，指直流断路器上下级之间的保护性配合，是执行《防范电力生制造事项的二十五项重点要求》中第22项“防止全厂停电事务”措施的补充和完善，直流系统事故对防止全厂停电或者全站停电较为重要，要求检查各级开关不同电流下配合是否有拒动或越级跳闸，级差配合试验也是25项反措查评的重要环节。
总结，级差试验和安秒特性的关系总体来说，级差试验是安秒特性的后者，级差试验强调的相互之间的配合性，而安秒是测量单体的时间特性，从本质来说，一个是测量单体，一个是测量多个，所以，有些用户会问到安秒是不是也加级差试验，看了本文您就应该清楚，不是的，很多用户只知道级差试验，但是不知怎么做，也没有对应的标准和说明，随着监管部门对安全的考核越来越严，直流短路器的级差试验很快就会执行起来。
UR36-82S灭磁开关中文手册
直流高速断路器UR 36 81/82SUR 40 81/82S使用手册文档编号: SG101782TEN语言: 简体中文版本: A01 发行日期: 2005年11月7日页数: 60Sécheron SARoute des Moulières 51217 Meyrin – 瑞士 日内瓦电话：+41(0)22 739 41 11 传真：+41(0)22 738 48 11 电子信箱：info@网址：版权所有© 2005 Sécheron SA瑞士 日内瓦禁止对本文档进行全部或部分复制或将本文档泄漏给任何第三方。
设计修改此文档不是合同文档，文档所包含的信息即为处于文档发行时的技术水平下的信息。
Sécheron 公司保留权利，可在任何时间，根据新技术的需要，对文中所述产品进行修改和/或改进。
有关产品的维护条件以及使用要求，买方应负责自行通知。
Sécheron 公司保留所有权利，尤其是提出的一般发货条件中的有关权利。
版本修订记录目录A. 简介A.1 综述A-9A.1.1 说明A-9A.1.2 高速断路器的指定用途A-9A.1.3 主要特征A-10A.1.4 功能A-10A.1.5 设备标识A-11A.1.6 类型测试A-11A.1.7 常规测试A-11A.2 安全注意事项A-11A.2.1 危险信息A-12A.2.2 操作人员使用要求A-12B. 技术规格B.1 特性B-13B.1.1 断路电流参数B-13B.1.2 主电路B-13B.1.3 控制电路B-14B.1.4 工作条件B-14B.1.5 辅助触头特性B-14B.2 断路器控制B-15B.3 闭合线圈的典型值B-16C. 安装C.1 重量和尺寸C-17C.1.1 UR36 C-17C.1.2 UR40 C-18C.2 一般要求C-18C.3 包装C-18C.4 设备运输受损防护步骤C-19C.5 搬运C-19C.6 存放C-19C.7 弃置C-19C.8 固定C-20C.8.1 安装位置C-20C.8.2 工作位置中必须遵守的间隙C-20 C.9 低压电路连接C-21C.10 主电路连接C-22C.11 接地连接C-22C.12 最大电流释放设定值(Id)C-23C.12.1 脱扣装置C-23C.12.2 设定步骤C-23C.13 最终目视检查和测试C-23D. 维护D.1 所需工具和消耗品D-25D.2 标准紧固扭矩D-26D.3 定期检查D-26D.4 零件更换标准D-27D.5 步骤D-27D.6 步骤D-28D.6.1 拆卸电弧隔板D-28D.6.2 检查D-28D.6.3 重新安装电弧隔板D-28D.7 详细检查D-29D.7.1 测清洁触头区域D-29D.7.2 检查触头磨损尺寸“W”D-29D.7.3 检查并调整间隙X D-30D.7.4 检查并调整间隙Y D-31D.7.5 检查并调整间隙Z D-32D.7.6 检查润滑情况D-32D.8 更换磨损部件程序D-33D.8.1 拆卸固定触头、电极和金属条D-33D.8.2 更换动触头D-33D.8.3 重新装配金属条、电极和固定触头D-34 D.8.4 更换脱离子板和隔板D-35D.8.5 更换灭弧角D-36D.9 更换拨叉组件D-36D.10 更换闭合装置D-37D.11 每10000次过电流脱扣后的维护操作D-38 D.11.1 更换直接脱扣装置D-38D.12 售后服务D-39E. 故障查询E.1 步骤E-41E.1.1 主电路故障E-41E.1.2 辅助开关故障E-42E.2 调整E-43E.3 性能检查E-44E.4 更换辅助触头E-45E.5 更换推杆和减震器E-46F. 备用零件目录F.1 列表说明: F-47F.2 推荐的备用零件F-47F.3 售后服务F-47F.4 备用零件目录F-48F.4.1 主电路F-48F.4.2 闭合装置F-49F.4.3 附件F-49F.4.4 电弧隔板F-50F.4.5 框架和附件F-50G. 可选部件G.1 “Imax”脱扣计数器和触头磨损指示灯G-51 G.1.1 说明G-51G.1.2 维护G-51G.1.3 故障查询G-51G.1.4 备用零件目录G-51G.2 闭合装置手册G-52G.2.1 说明G-52G.2.2 维护G-52G.2.3 故障查询和备用零件目录G-52G.3 脱扣装置手册：M3型断路器G-53G.3.1 说明G-53G.3.2 维护G-53G.3.3 故障查询G-53G.3.4 故障查询和备用零件目录G-53G.4 间接释放装置G-54G.4.1 说明G-54G.4.2 维护G-54G.4.3 故障查询G-55G.4.4 故障查询和备用零件目录G-55G.5 位置指示灯G-55G.5.1 说明G-55G.5.2 维护、故障查询和备用零件目录G-55G.6 检查和调整间隙J G-56G.6.1 测量G-56G.6.2 调整G-56G.7 限压电阻G-57G.7.1 说明G-57G.7.2 维护G-57G.7.3 故障查询G-57G.7.4 故障查询和备用零件目录G-57G.8 扫动触头. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-58 G.8.1 说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-58G.8.2 维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-58G.8.3 故障查询. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-58G.8.4 备用零件目录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-58G.9 DE型直接脱扣装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-59 G.9.1 说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-59G.9.2 最大电流释放设定值(Id). . . . . . . . . . . . . . . . . . . . . . . . . . G-59G.9.3 维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-59G.9.4 故障查询和备用零件目录 . . . . . . . . . . . . . . . . . . . . . . G-59A. 简介危险!为了最大限度的保证安全操作，维修人员和操作人员必须在进行设备安装、维护和调整之前，以及启动设备之前，认真阅读A.2 "安全注意事项"。

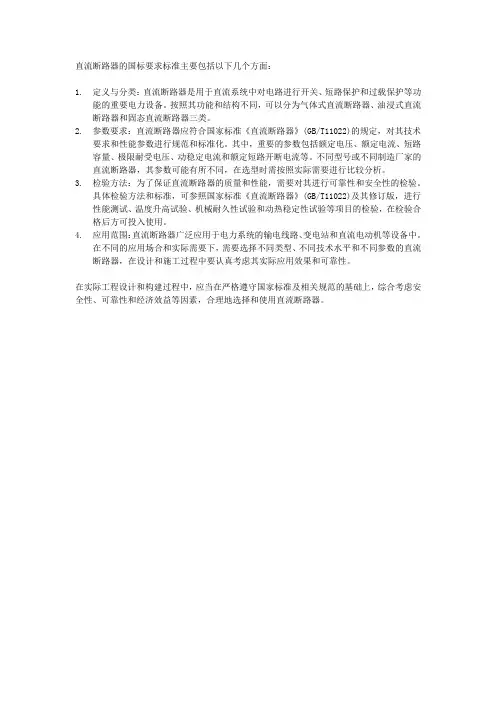

直流断路器国标要求标准
直流断路器的国标要求标准主要包括以下几个方面：
1.定义与分类：直流断路器是用于直流系统中对电路进行开关、短路保护和过载保护等功
能的重要电力设备。
按照其功能和结构不同，可以分为气体式直流断路器、油浸式直流断路器和固态直流断路器三类。
2.参数要求：直流断路器应符合国家标准《直流断路器》(GB/T11022)的规定，对其技术
要求和性能参数进行规范和标准化。
其中，重要的参数包括额定电压、额定电流、短路容量、极限耐受电压、动稳定电流和额定短路开断电流等。
不同型号或不同制造厂家的直流断路器，其参数可能有所不同，在选型时需按照实际需要进行比较分析。
3.检验方法：为了保证直流断路器的质量和性能，需要对其进行可靠性和安全性的检验。
具体检验方法和标准，可参照国家标准《直流断路器》(GB/T11022)及其修订版，进行性能测试、温度升高试验、机械耐久性试验和动热稳定性试验等项目的检验，在检验合格后方可投入使用。
4.应用范围：直流断路器广泛应用于电力系统的输电线路、变电站和直流电动机等设备中。
在不同的应用场合和实际需要下，需要选择不同类型、不同技术水平和不同参数的直流断路器，在设计和施工过程中要认真考虑其实际应用效果和可靠性。
在实际工程设计和构建过程中，应当在严格遵守国家标准及相关规范的基础上，综合考虑安全性、可靠性和经济效益等因素，合理地选择和使用直流断路器。
直流断路器的工作原理
直流断路器的工作原理直流断路器是一种用于断开直流电路中电流的设备。
它的作用类似于交流断路器，但是由于直流电路中没有零电压瞬间，因此直流断路器的设计需要考虑一些特殊因素。
本文将介绍直流断路器的工作原理及其常见种类。
一、直流电路的短路故障直流电路中的短路故障是指电路中的两个点之间出现低阻抗路径，从而使电流增大到危险水平。
这种故障可能由于电路元件的烧坏、绝缘材料的老化或损坏等原因引起。
如果不及时断开电路，就会导致电路和设备的损坏，甚至引发火灾等严重后果。
直流电路中需要设置断路器以防止以上情况的发生。
二、直流断路器的工作原理直流断路器的主要作用是在直流电路中断开电流。
直流断路器的工作原理可以分为两个部分：触发和强制熄弧。
1.触发在触发阶段，直流断路器检测到短路故障后，需要迅速打开并将电路断开。
为了实现这一点，直流断路器使用了一种称为电磁触发的技术。
电磁触发是通过将电流流经触发线圈，从而在触发器之间产生吸引力，使得触发器打开以断开电路。
触发器是一个机械部件，由铁芯和弹簧组成。
当没有电流通过触发器时，弹簧将触发器保持关闭。
当电流突然增加时，触发线圈中的磁场也随之增强。
当线圈中的磁场强度达到一定程度时，触发器的吸引力将超过弹簧的张力，触发器将弹开并打开电路。
触发器可以直接集成到断路器中，也可以作为一个单独的模块。
2.强制熄弧在触发器打开的瞬间，短路电流将引起火花放电和弧光，这些都可能导致电路失火。
断路器需要强制熄灭电弧，以防止火灾。
强制熄弧是指通过施加电压或电流，使电弧在短时间内熄灭的过程。
强制熄弧技术通常分为两类：熄弧室和熄弧控制电路。
熄弧室是一个闭合的空间，其中充满了特殊的气体，如硫化氢、氦、氢气和氮气等。
当电弧形成时，熄弧室中的气体会受到激发，进一步导致放电。
这种瞬间放电会将电弧渐渐降低到一个安全水平。
另一种常见的强制熄弧技术是熄弧控制电路。
熄弧控制电路通常采用封闭式磁路，以便在故障发生时能够向电弧输送足够的能量。

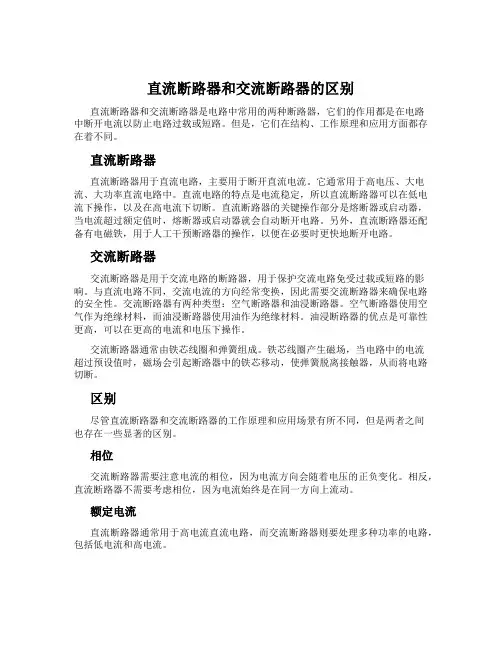

直流断路器和交流断路器的区别
直流断路器和交流断路器的区别直流断路器和交流断路器是电路中常用的两种断路器，它们的作用都是在电路中断开电流以防止电路过载或短路。
但是，它们在结构、工作原理和应用方面都存在着不同。
直流断路器直流断路器用于直流电路，主要用于断开直流电流。
它通常用于高电压、大电流、大功率直流电路中。
直流电路的特点是电流稳定，所以直流断路器可以在低电流下操作，以及在高电流下切断。
直流断路器的关键操作部分是熔断器或启动器，当电流超过额定值时，熔断器或启动器就会自动断开电路。
另外，直流断路器还配备有电磁铁，用于人工干预断路器的操作，以便在必要时更快地断开电路。
交流断路器交流断路器是用于交流电路的断路器，用于保护交流电路免受过载或短路的影响。
与直流电路不同，交流电流的方向经常变换，因此需要交流断路器来确保电路的安全性。
交流断路器有两种类型：空气断路器和油浸断路器。
空气断路器使用空气作为绝缘材料，而油浸断路器使用油作为绝缘材料。
油浸断路器的优点是可靠性更高，可以在更高的电流和电压下操作。
交流断路器通常由铁芯线圈和弹簧组成。
铁芯线圈产生磁场，当电路中的电流超过预设值时，磁场会引起断路器中的铁芯移动，使弹簧脱离接触器，从而将电路切断。
区别尽管直流断路器和交流断路器的工作原理和应用场景有所不同，但是两者之间也存在一些显著的区别。
相位交流断路器需要注意电流的相位，因为电流方向会随着电压的正负变化。
相反，直流断路器不需要考虑相位，因为电流始终是在同一方向上流动。
额定电流直流断路器通常用于高电流直流电路，而交流断路器则要处理多种功率的电路，包括低电流和高电流。
操作速度直流断路器往往比交流断路器操作更快，因为它们可以在低电流下操作。
相反，由于交流电流的起伏，交流断路器要在正交交流电流的过零点时切断电路，因此操作速度较慢。
结论直流断路器和交流断路器的区别在于它们的工作原理和应用场景。
尽管两者都是用于保护电路的断路器，但它们在电路上的行为是完全不同的。

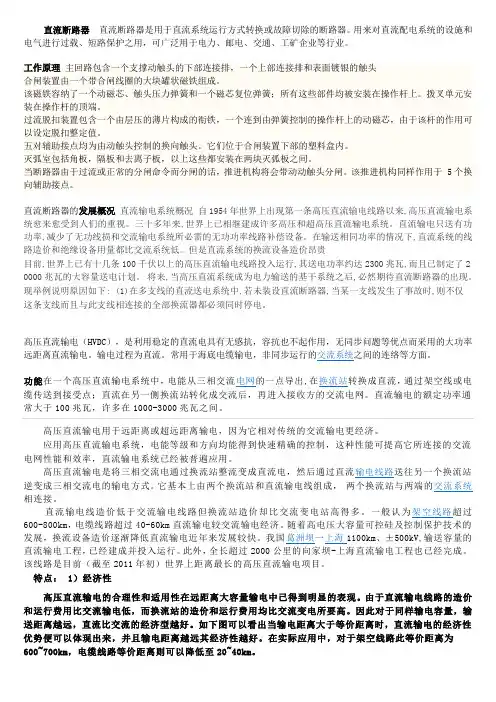

直流断路器 直流断路器是用于直流系统运行方式转换或故障切除的断路器
直流断路器直流断路器是用于直流系统运行方式转换或故障切除的断路器。
用来对直流配电系统的设施和电气进行过载、短路保护之用，可广泛用于电力、邮电、交通、工矿企业等行业。
工作原理主回路包含一个支撑动触头的下部连接排，一个上部连接排和表面镀银的触头合闸装置由一个带合闸线圈的大块罐状磁铁组成。
该磁铁容纳了一个动磁芯、触头压力弹簧和一个磁芯复位弹簧；所有这些部件均被安装在操作杆上。
拨叉单元安装在操作杆的顶端。
过流脱扣装置包含一个由层压的薄片构成的衔铁，一个连到由弹簧控制的操作杆上的动磁芯，由于该杆的作用可以设定脱扣整定值。
五对辅助接点均为由动触头控制的换向触头。
它们位于合闸装置下部的塑料盒内。
灭弧室包括角板，隔板和去离子板，以上这些都安装在两块灭弧板之间。
当断路器由于过流或正常的分闸命令而分闸的话，推进机构将会带动动触头分闸。
该推进机构同样作用于 5个换向辅助接点。
直流断路器的发展概况直流输电系统概况自1954年世界上出现第一条高压直流输电线路以来,高压直流输电系统愈来愈受到人们的重视。
三十多年来,世界上已相继建成许多高压和超高压直流输电系统。
直流输电只送有功功率,减少了无功线损和交流输电系统所必需的无功功率线路补偿设备。
在输送相同功率的情况下,直流系统的线路造价和绝缘设备用量都比交流系统低。
但是直流系统的换流设备造价昂贵目前,世界上已有十几条100千伏以上的高压直流输电线路投入运行,其送电功率约达2300兆瓦,而且已制定了2 0000兆瓦的大容量送电计划。
将来,当高压直流系统成为电力输送的基干系统之后,必然期待直流断路器的出现。
现举例说明原因如下: (1)在多支线的直流送电系统中,若未装设直流断路器,当某一支线发生了事故时,则不仅这条支线而且与此支线相连接的全部换流器都必须同时停电。
高压直流输电（HVDC），是利用稳定的直流电具有无感抗，容抗也不起作用，无同步问题等优点而采用的大功率远距离直流输电。
输电过程为直流。
直流断路器原理
直流断路器原理一、概述直流断路器是一种用于保护直流电路的开关装置，它可以在电路发生过载、短路或地故障时快速切断电源，以保护电气设备和人身安全。
本文将详细介绍直流断路器的原理。
二、直流断路器的分类根据其工作原理和结构特点，直流断路器可以分为以下几类：1. 空气断路器：利用空气介质在高压下击穿并形成电弧，通过加速冷却和拉伸电弧来切断电源。
2. 油浸式断路器：利用油介质在高压下击穿并形成电弧，通过油的冷却和吸收能量来切断电源。
3. SF6气体断路器：利用SF6气体介质在高压下击穿并形成电弧，通过加速冷却和拉伸电弧来切断电源。
4. 磁吹式断路器：利用磁场力将电弧吹灭，通过磁场力和机械力来切断电源。
5. 光纤式断路器：利用光纤传感技术检测故障信号，并通过控制装置来切断电源。
三、直流断路器的工作原理直流断路器的工作原理主要包括两个方面：电弧切断和过载保护。
1. 电弧切断当直流电路发生短路或过载时，电流会急剧增大，导致断路器内部的触头受到很大的压力。
此时，触头之间会形成一个电弧，由于电弧具有较高的温度和能量，如果不及时切断，则会引起火灾和爆炸等严重后果。
为了切断这个电弧，直流断路器需要采取一些特殊措施。
一般来说，切断电弧的方法有以下几种：（1）强制冷却法：通过向电弧通入冷却气体（如空气、SF6气体等），使其快速冷却并消失。
（2）磁场吹灭法：利用磁场力将电弧吹灭，并通过机械力将触头分离，以达到切断电源的目的。
（3）油浸冷却法：利用油介质吸收能量并加速冷却电弧，在油浸状态下达到切断电源的目的。
2. 过载保护直流断路器不仅可以切断电弧，还可以对电路中的过载进行保护。
过载保护是指当电路中的电流超过额定值时，断路器会自动切断电源，以避免设备损坏和人身伤害。
在直流断路器中，过载保护通常采用热释放原理。
当电流超过额定值时，触头内部的热量会迅速升高，并使得熔丝融化。
一旦熔丝融化，触头就会自动分离，从而切断电源。
四、直流断路器的结构直流断路器的结构主要包括：触头、弹簧、操作机构、控制系统等部分。
直流断路器正负极接法
直流断路器正负极接法直流断路器是保障电力系统安全运行的重要设备。
当直流电路出现过载、短路等故障时，直流断路器可以迅速实现电路的断开，以保护设备和系统的安全性。
在安装直流断路器时，正负极的接法是至关重要的，下面将对直流断路器正负极接法的相关知识进行详细介绍。
首先，需要了解的是直流断路器的结构。
直流断路器一般由电气机构、弹簧机构、触头系统、弧气室、隔离器等组成。
其中，电气机构是直流断路器的主要结构，其包括静触头、动触头、导电支柱以及抵抗、专用开关门限器等。
直流断路器的正负极接法需要根据系统的性质和具体要求来确定。
在大多数情况下，直流断路器的正负极应该采用交错接法。
也就是说，在直流断路器组中，一般采用“下右上左”的排列方式，每相邻两个断路器极性相反。
这种交错接法可以保证系统的稳定性和安全性。
直流断路器的正负极接法不正确会导致很多问题。
例如，如果直流断路器的正负极接反了，就会导致电流方向错误，从而引起自动化设备不能正常工作，系统失灵等问题。
此外，如果断路器的过载能力不足，则当电流过大时就会发生瞬时断电，造成电动机停转，设备损坏等严重后果。
针对直流断路器的正负极接法，还需要注意以下几点：1. 断路器的正负极接法需要依据电路的绝缘等级来进行确定。
通常，直流断路器正极接在高压侧，而负极接在低压侧。
在接线过程中，要根据电路的极性进行正确连接，以保证电流的正常传输。
2. 直流断路器的接线需要保证接线可靠。
硬排线接线器采用导线、母线等硬排线形式，接线可靠，具有很好的抵抗电弧能力，在高电流、高压、高频等情况下可靠运行。
3. 直流断路器的使用要根据不同的环境条件进行选择。
例如，对于高海拔地区，断路器的选用需要特殊注意，因为空气中的氧气、氮气等物质缺乏，对于高压电弧的消弭会更加困难。
总的来说，直流断路器正负极接法需要根据具体情况和实际要求进行处理，以确保系统的稳定性和安全性。
在安装和使用直流断路器时，应该遵循相关的技术规范和标准，避免操作不当、技术不到位等原因导致设备损坏或事故的发生。
直流断路器基础知识
直流断路器基础知识直流断路器简述直流断路器和有载调压都是指的变压器分接开关调压方式,区别在于无励磁调压开关不具备带负载转换档位的能力,因为这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路，故调档时必须使变压器停电。
因此一般用于对电压要求不是很严格而不需要经常调档的变压器。
而有载分接开关则可带负荷切换档位，因为有载分接开关在调档过程中，不存在短时断开过程，经过一个过渡电阻过渡，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
一般用于对电压要求严格需经常调档的变压器。
直流断路器分类直流断路器主要包括中性母线断路器(NBS)、中性母线接地断路器(NBGS)、金属回路转换断路器(MRTB)、大地回路转换断路器(ERTB)。
直流断路器技术参数额定电压(Ue) 1600V最大工作电压1800V额定极限分断能力75KA(T=15ms)固有工作时间6ms电寿命400 200辅助触头数量5NC+5ND外形尺寸500、400、100、50操作电压DC220、110、50V; AC220V额定电流(In) 2500A/4000A额定绝缘电压4000V分断过电压(1.5～2.0)Ue电流整定范围(1.25～2.7)KA;(2～5)KA (2～8)KA;(4～10)KA/(2～5)KA;(4～10)KA (2～8)KA;(4～15)KA机械寿命20000辅助触头容量AC220V 10A; DC110V 1A安装尺寸4－Φ11,320*160(mm)重量86kg 98kg直流断路器工作条件1、安装地点海拔高度不超过2000m；2、周围空气温度不高于+40℃不低于-5℃；且24小时平均值不超过+35℃（特殊订货除外）3、安装地点的空气相对湿度．最高温度+40℃时不超过50[%],在较低的温度下可以允许有较高的相对湿度，例如2O℃时达90[%]。
对由干温度变化偶尔产生的凝露应采取特殊的措施。
直流断路器原理
直流断路器原理引言直流断路器是一种用于控制和保护直流电路的电气设备。
它的主要功能是在电路中断开或闭合电流通路，以防止过载、短路和地故障等情况发生。
本文将详细解释与直流断路器原理相关的基本原理。
直流断路器的组成直流断路器主要由以下几个部分组成： 1. 断路器开关：用于手动控制断开或闭合电流通路。
2. 熔断器：用于保护电路免受过载和短路等故障的损害。
3. 触点系统：用于实现断开或闭合电流通路的功能。
4. 过载保护装置：用于检测并保护电路免受过载情况的影响。
直流断路器工作原理直流断路器的工作原理可以大致分为两个方面：过载保护和短路保护。
过载保护当直流电源供应给负载时，如果负载所需的电流超过了设定值，就会触发过载保护装置。
过载保护装置通常使用热敏元件来检测负载电流是否超过了设定值。
当负载电流超过设定值时，热敏元件会发生温度升高，从而触发保护装置，使断路器开关跳闸，断开电流通路。
短路保护当直流电源供应给负载时，如果电路中出现了短路故障，即电源正极和负极之间产生了直接连接的低阻抗路径，就会触发短路保护。
短路保护通常使用磁性元件来检测短路故障。
磁性元件会感应到通过它的电流，并产生一个强大的磁场。
当磁场达到一定程度时，它将吸引触点系统中的触点，使断路器开关跳闸，断开电流通路。
直流断路器的动作特性直流断路器的动作特性是指在不同工作条件下断路器的动作时间和动作电流之间的关系。
根据国际标准IEC 60947-2，直流断路器的动作特性分为三种类型：B型、C 型和D型。
B型动作特性B型动作特性适用于对于高起始电流要求不太严格且对于人身安全的要求较高的电路。
B型断路器在1至3倍额定电流范围内具有较长的动作时间，以确保对瞬时过载和短暂故障的可靠保护。
C型动作特性C型动作特性适用于对于高起始电流要求较严格但对于人身安全的要求不太严格的电路。
C型断路器在3至5倍额定电流范围内具有中等动作时间，既能可靠保护负载，又能限制短路故障造成的损害。
直流断路器
直流断路器直流断路器是一种用于直流电路的保护设备，主要用于保护电路中的电气设备免受电流过大或短路造成的损坏。
它的主要功能是在电路中断开电流或在电路发生故障时快速切断电流，以保护电路中的其他设备和线路不受损害。
直流断路器具有多种类型和工作原理，下面将对直流断路器的类型、工作原理以及应用进行介绍。
首先，直流断路器的类型可以分为熔断器和电子式断路器两种。
熔断器是直流断路器中最常见的一种类型，它由一个熔断体和一个熔断器座组成。
当电流通过熔断器时，熔断体中的导体会因为电流过大而熔断，从而切断电路。
电子式断路器是一种使用电子器件控制电流的断路器，它通常包括一个电流传感器、一个电子开关和一个电流保护电路。
当电流超过设定值时，电子开关会自动切断电路，保护电路中的设备和线路。
其次，直流断路器的工作原理可以分为电磁式断路器和电子式断路器两种。
电磁式断路器的工作原理是利用电磁力来断开电路。
当电流通过断路器时，电流会产生一个磁场，磁场会引起一个铁芯上的继电器吸合，使得触点分离，从而切断电路。
电子式断路器则是通过电子器件来控制电流的切断。
当电流超过设定值时，电子开关会自动切断电路，实现保护功能。
最后，直流断路器在许多领域有着广泛的应用。
在家庭中，直流断路器常用于太阳能发电系统、风力发电系统和电动车充电桩等设备中，用于保护电路和设备免受电流过大或短路的影响。
而在工业领域，直流断路器则广泛应用于直流电机、变频器、电炉和电解槽等设备中，用于保护这些设备和线路的安全运行。
总之，直流断路器是一种用于直流电路保护的设备，它通过熔断器或电子器件来实现电路的切断，用于保护电路和设备免受电流过大或短路的影响。
直流断路器具有多种类型和工作原理，并在家庭和工业领域有着广泛的应用。
随着科技的不断发展，直流断路器也将继续完善和提升，为电路保护提供更好的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流断路器级差配合的研讨
主讲人：房兆源教授
亚东亚电气集团
重庆科源电气有限公司
一、直流电源系统中为什么要用专用的直流断路器
因交流断路器与直流断路器灭弧原理不同，交流断路器用于直流回路中不能有效、可靠地熄灭直流电弧，造成上下级越级动作。
河北电力公司某110KV 变电站直流屏馈线开关原采用交流C45N型断路器，曾两次越级动作造成事故。
二、级间配合的重要性
在电力系统中，直流电源作为继电保护、自动装置控制操作回路、灯光音响信号及事故照明等电源之用，是继电保护、自动装置和断路器正确动作的基本保证。
直流系统中直流断路器是主要的保护电器，其选型和动作值整定是否适当以及上下级之间是否有保护性的选择性配合，直接关系到能否把系统故障限制到最小范围内，对防止系统破坏、事故扩大和设备损坏至关重要。
由于变电站直流系统的供电内容多,回路分布广,在一个直流网络中往往有许多支路设置直流断路器来进行保护,并往往分成三级或四级串联,这就存在保护元件如何正确选型号及上下级间选择性保护的问题。
所谓选择性保护是指配电系统中两个或几个断路器之间的电流—时间特性的配合，当在给定范围内出现过电流故障时，指定在这个范围动作的断路器动作，而其它的断路器不动作，从而将受故障的影响负载支路数目保持在最小程度。
三、直流断路器的分类
1.常用直断路器的分类：
(1)两段型保护：过载长延时+短路瞬时保护
GM32-25～40 (北京人民电器厂)
5SX-25～40 (西门子公司)
5252S-DC (ABB)
C32H-DC (梅兰日兰)
NDM1-63 (良信)
(2)三段型保护：过载长延时+短路短延时+短路瞬时保护
GMB32-25 (北京人民)
GMB100-50、80 (北京人民)
2.按脱扣电流分：
C型：脱扣电流为额定电流的5～10倍
D型：脱扣电流为额定电流的10～14倍
B型：脱扣电流为额定电流的3～5倍
四、直流断路器越级脱扣试验
1.试验接线图
2.被试设备：编号A、B、C、D、E分别为GM100型100A、GM100型63A、GM32型32A、GM32型16A、GM32型6A。
3.瞬时动作电流整定倍数：9Ie±20%.
4.试验电流值（不计断路器内阻和导线电阻）：
1500A、1000A、500A、400A、300A、270A。
5．试验结果：见表1.
从表1可见，GM32两种断路器上下级差为三级时，上级（32A）短路电流约为15Ie。
大小框架匹配上级为GM100/63A，下级为GM32/32A时，上级（63A）短路动作电流约为25Ie。
五、直流断路器选择使用的要求
1. 额定工作电压：应大于直流回路的工作电压；
2.额定工作电流：应满足直流回路最大负荷要求；
3.短路分断能力：根据电力行业标准DL/T5044-95的要求，蓄池容量在2000Ah以下时，
220V不低于20KA，蓄电池容量在1000Ah以下时，110V不低于10KA；
4.选择性：
断路器上下级之间的动作电流和时间应保证选择性要求。
计算短路电流和选择断路器时还应考虑直流母线电压高于额定电压5%和电池放电的终止电压（一般为额定电压的80%），蓄电池提供短路电流的差异。
过载长延时脱扣器的选择性，为防止断路器越级跳，一般上下级的额定电流应有2～4级之差选择，具体选择方法见表1。
表1 直流断路器各级电流配合表(蓄电池300Ah以下的直流电源系统)
5.直流断路器安装使用注意事项
(1) 安装时注意正、负极性不能接错，否则将烧断路器
小型直流断路器具有永磁磁吹灭弧装置,电弧电流在永磁体的磁场中所受电磁力方向与电流方向和磁场方向有关。
在正确接线时，断路器脱扣时的电弧电流在磁场作用下所产生的电磁力将电弧电流吹向灭弧装置。
显然；当极性接反时，由于磁场方未变、电弧电流方向相反，其电弧电流在磁场作用下所产生的电磁力将电弧电流吹向断路器的操作机构，严重时将烧坏断路器造成事故。
(2) 安装直流断路器时，应注意厂家规定的进线方式
北京人民电气厂GM系列直流断路器采用上进线方式，西门子5SX系列直流断路器采用下进线方式。
5SX系列直流断路器的正确接法是：电源进线在断路器下接线端是左1为正极，右3为负极。
若要采用上进线方式，则必须将电源进线的正极接断路器上接线端的右4，负极接上接线端的左2，这样可使通过断路器中的电流方向不变，保证断路器脱扣时电弧电流在磁场作用下吹向灭弧装置。
