什么叫铁磁谐振过电压,它怎么防治

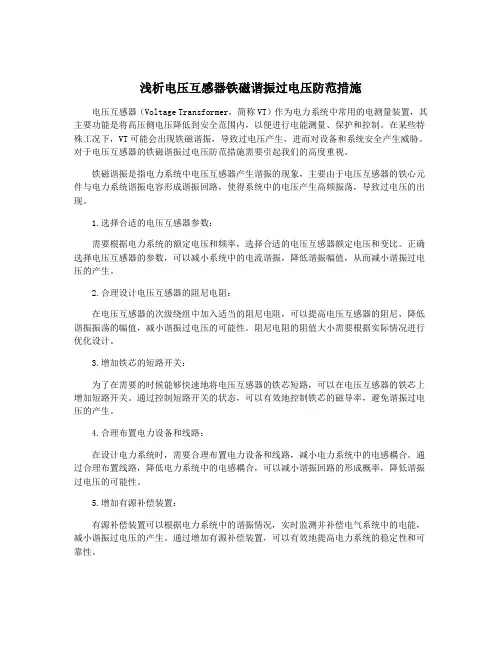

浅析电压互感器铁磁谐振过电压防范措施
浅析电压互感器铁磁谐振过电压防范措施电压互感器（Voltage Transformer，简称VT）作为电力系统中常用的电测量装置，其主要功能是将高压侧电压降低到安全范围内，以便进行电能测量、保护和控制。
在某些特殊工况下，VT可能会出现铁磁谐振，导致过电压产生，进而对设备和系统安全产生威胁。
对于电压互感器的铁磁谐振过电压防范措施需要引起我们的高度重视。
铁磁谐振是指电力系统中电压互感器产生谐振的现象，主要由于电压互感器的铁心元件与电力系统谐振电容形成谐振回路，使得系统中的电压产生高频振荡，导致过电压的出现。
1.选择合适的电压互感器参数：需要根据电力系统的额定电压和频率，选择合适的电压互感器额定电压和变比。
正确选择电压互感器的参数，可以减小系统中的电流谐振，降低谐振幅值，从而减小谐振过电压的产生。
2.合理设计电压互感器的阻尼电阻：在电压互感器的次级绕组中加入适当的阻尼电阻，可以提高电压互感器的阻尼，降低谐振振荡的幅值，减小谐振过电压的可能性。
阻尼电阻的阻值大小需要根据实际情况进行优化设计。
3.增加铁芯的短路开关：为了在需要的时候能够快速地将电压互感器的铁芯短路，可以在电压互感器的铁芯上增加短路开关。
通过控制短路开关的状态，可以有效地控制铁芯的磁导率，避免谐振过电压的产生。
4.合理布置电力设备和线路：在设计电力系统时，需要合理布置电力设备和线路，减小电力系统中的电感耦合。
通过合理布置线路，降低电力系统中的电感耦合，可以减小谐振回路的形成概率，降低谐振过电压的可能性。
5.增加有源补偿装置：有源补偿装置可以根据电力系统中的谐振情况，实时监测并补偿电气系统中的电能，减小谐振过电压的产生。
通过增加有源补偿装置，可以有效地提高电力系统的稳定性和可靠性。
[整理]铁磁谐振过电压
![[整理]铁磁谐振过电压](https://img.taocdn.com/s3/m/5119691a02d8ce2f0066f5335a8102d276a261f9.png)
电压互感器铁磁谐振过电压浅析摘要：高压系统中的铁磁谐振过电压是电力系统常见的过电压之一，是由于变电站倒闸操作或在运行时接地故障消除等原因引起的，其实质就是电磁式电压互感器励磁特性饱和，激发铁磁谐振。
发生铁磁谐振过电压，不但对大量电力设备和系统安全运行带来危害，还严重危及人身安全，必须予以足够重视和防范。
关键词：铁磁谐振过电压防范措施一、引言由于10kV设备多为高压三相设备，当单相接地时，为了保证三相电压还能继续保持平衡、对称的关系，系统能够持续运行，提高供电可靠性，因此10kV系统多采用不接地运行方式。
为了能正确识别单相接地故障，并对电网电压进行监测，这就需要10kV系统中的电压互感器中性点接地。
当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压，出现相对地电压不稳定、接地指示误动作、电压互感器高压保险丝熔断等异常现象，严重时会导致电压互感器烧毁，继而引发其它事故。
二、铁磁谐振过电压原理铁磁谐振仅发生在含有铁芯电感的电路中。
当电感元件带有铁芯时（如变压器、电压互感器等），一般都会出现饱和现象，这时电感不再是常数，而是随着电流或磁通的变化而变化，在满足一定条件时，就会产生铁磁谐振现象。
铁磁元件的饱和特性，使其电感值呈现非线性特性，所以铁磁谐振又称为非线性谐振。
为探讨铁磁谐振过电压最基本的特性，可利用图1的L-C串联谐振电路进行分析。
假设正常运行条件下，其初始感抗大于容抗（ωL > 1/ωC），电路不具备谐振的条件，而电感线圈中出现涌流时就有可能使铁芯饱和，感抗下降，使ωL = 1/ωC，满足串联谐振条件，产生谐振。
图1 串联铁磁谐振电路图2为铁芯电感和电容上的电压（U L、U C）（有效值）随电流变化的曲线。
U C为一直线；在铁芯为饱和时U L基本上是一直线，当电流增大，铁芯饱和后，电感值减小，U L不再是直线，因此两条伏安特性曲线必相交，这时产生铁磁谐振的前提。
浅谈电力系统中的铁磁谐振过电压及消除方法
浅谈电力系统中的铁磁谐振过电压及消除方法摘要：本文简要分析了电力系统中铁磁谐振产生的原因、现象及对电气设备的危害，并介绍了消除铁磁谐振过电压的常用方法。
关键词：电力系统；铁磁谐振；过电压；电容；电感1 引言电力系统中有许多的电感、电容元件，如变压器、互感器、电抗器、消弧线圈、发电机等的电感，输电线路的对地电容及相间电容，以及各种高压设备的电容。
这些电感，电容元件在特定的参数配合条件下构成振荡回路，当系统进行操作或发生故障时形成谐振现象，从而产生谐振过电压，导致系统中某些电气设备出现严重的过电压而损坏，影响电力系统的安全运行。
2铁磁谐振过电压产生的原因电力系统内，一般的回路都可简化成电阻R、感抗、容抗的串联和并联回路。
铁磁谐振回路由带铁芯的电感元件(如空载变压器、电压互感器)和系统的电容元件组成。
正常运行条件下，感抗大于容抗，即＞，此时电路运行在感性工作状态，不具备线性谐振条件，回路保持稳定状态。
铁磁谐振回路的容抗在频率不变的情况下基本上是个不变的常数，而感抗一般是由带铁芯的线圈产生的，铁芯饱和时感抗会变小。
当电源电压有所升高或电感线圈中出现涌流时，就有可能使铁芯饱和，其感抗值随之减小，当＝时，即满足串联谐振条件，于是发生铁磁谐振[4]。
电力系统运行参数具有随机性，其运行方式灵活，构架比较复杂，容易使系统参数发生变化。
在进行操作或者发生故障的条件下，电力系统中的电容和电抗元件很容易形成振荡回路，尤其是主变压器，电压互感器等有绕组及铁芯的设备在一定的激励条件下，最容易产生电磁耦合现象，进而产生串、并联谐振，引发铁磁谐振过电压。
35kV、10kV系统大多采用中性点不接地方式运行，电网结构相对薄弱，加上电力系统操作频繁，运行方式又多变，很容易导致铁磁谐振过电压。
据有关统计，铁磁谐振过电压导致故障概率高达50% ～ 55%。
铁磁谐振过电压导致故障的严重性可见一般。
铁磁谐振过电压本质上是由于非线性励磁电感与电力系统对地电容所构成的铁磁谐振所引发的电网中性点不稳定现象。
关于谐振过电压及预防的技术措施
关于谐振过电压及预防的技术措施摘要：谐振过电压是因电网储能参数—电感和电容匹配符合谐振条件而引起的过电压。
在电力生产和电力运行的中低压电网中，由于故障的形式和操作方式是多种多样的，谐振性质也各不相同。
因此，应该了解各种不同类型谐振的性质与特点，掌握其振荡的性质和特点，并制订防振和消振的对策与措施。
关键词：谐振过电压；预防；技术措施1.谐振的危害性在电力供电电网上，谐振过电压在正常运行操作中出现频繁，其危害性较大；过电压一旦发生，往往造成电气设备的损坏和大面积的停电事故。
多年电力生产运行的记载和事故分析表明，中低压电网中过电压事故大多数都是由谐振现象所引起的。
由于谐振过电压作用时间较长，所引起谐振现象的原因又很多，因此在选择保护措施方面造成很大的困难。
为了尽可能地防止谐振过电压的发生，在设计和操作电网设备时，应进行必要的估算和安排，以免形成严重的串联谐振回路；或采取适当的防止谐振的措施。
目前变电站大部分采用中性点不接地方式运行，而最常见的谐振过电压就是发生在中性点不接地系统中。
从电网的运行实践证明，中性点不接地系统中由于电压互感器铁心饱和引起的铁磁谐振过电压比较多，尽管采取了不少限制谐振过电压的措施，如：消谐灯、消谐器、PT高压中性点增设电阻或单只PT等，但始终没有从根本上得到解决，PT烧毁、熔丝熔断仍不断发生；另一方面由于中性点不接地运行方式的主要特点是单相接地后，允许维持一定的时间，一般为2小时，不致于引起用户断电，但随着中低压电网的扩大，出线回路数增多、线路增长，中低压电网对地电容电流亦大幅度增加，单相接地时接地电弧不能自动熄灭必然产生电弧过电压，一般为3—5倍相电压甚至更高，致使电网中绝缘薄弱的地方放电击穿，并会发展为相间短路造成设备损坏和停电事故。
2.产生谐振过电压的因素2.1互感器铁磁谐振过电压的因素电压互感器伏安特性的影响。
铁芯电感的伏安特性愈好，即铁芯饱和得愈慢，也即谐振所需要的阻抗参数XC0/XL愈大；反之，谐振所需XC0/XL愈小。
浅析电压互感器铁磁谐振过电压防范措施
浅析电压互感器铁磁谐振过电压防范措施1. 引言1.1 电压互感器在电力系统中起着至关重要的作用电压互感器在电力系统中起着至关重要的作用。
它是电力系统中必不可少的设备之一，主要用于测量、监控和传输电力系统中的电压信号。
通过电压互感器，我们可以及时准确地获取电力系统中的电压信息，帮助运行人员了解系统运行状态，及时调整电力系统的运行参数，确保系统的安全稳定运行。
电压互感器广泛应用于电力系统的各个环节，包括高压输配电网、变电站、电力监测系统等。
它能够将高压信号转换为适合测量仪表或保护设备使用的低压信号，为电力系统的运行和管理提供了重要的技术支持。
没有电压互感器，电力系统的安全稳定运行将无法保障，难以及时有效地对系统中出现的问题做出反应和处理。
电压互感器在电力系统中的作用不容忽视。
它不仅是电力系统正常运行的关键设备，同时也是电力系统安全运行的重要保障。
只有充分认识到电压互感器的重要性，才能更好地确保电力系统的安全稳定运行。
【至关重要】。
2. 正文2.1 铁磁谐振对电压互感器的影响铁磁谐振是电力系统中常见的问题，对电压互感器会产生一定的影响。
铁磁谐振是指在电流经过互感器铁芯时，由于其自身的铁磁特性而导致的谐振现象。
这种谐振会导致互感器铁芯中的铁芯损耗增加，同时也会影响其正常的工作状态。
具体来说，铁磁谐振会导致电压互感器的性能受到影响，使其输出的信号出现波动或失真，甚至在严重的情况下可能导致互感器损坏。
对于电力系统而言，互感器是非常重要的设备，一旦出现问题可能会导致系统运行不稳定甚至发生故障。
防范铁磁谐振对电压互感器的影响是非常必要的。
采取一系列的措施来减少铁磁谐振现象的发生，可以有效地保护电压互感器的正常运行和延长其使用寿命。
在日常运行中，需要密切监测互感器的工作状态，及时发现问题并采取相应的措施进行处理，以确保电力系统的安全稳定运行。
通过不断完善措施和技术，可以有效预防铁磁谐振对电压互感器的影响，提高系统的可靠性和安全性。
浅析电压互感器铁磁谐振过电压防范措施
浅析电压互感器铁磁谐振过电压防范措施电压互感器是电力系统中常用的测量仪器，也是系统中的重要装置之一。
但是，在电力系统的运行中，电压互感器的使用也面临着很多问题，如铁磁谐振过电压。
铁磁谐振过电压是电压互感器在谐振情况下，长时间处于高电压状态下，容易造成设备损坏，甚至导致安全事故发生。
因此，需要采取有效措施，加强电压互感器的防范措施，以保障电力系统的安全稳定运行。
一、铁磁谐振过电压的成因及危害电压互感器中的铁芯是由硅钢片叠压而成，其导磁特性是非线性的。
一般情况下，电压互感器的负载比较小，电压互感器的电路谐振是极难发生的。
但是，如果出现负载开路（如断路器拆卸等操作），则使得电压互感器中的感应电流大幅度减小，电感值变大，当电容注入电流时，系统中的电容和电感共振，形成铁磁谐振。
当发生脉冲放电或过电流的冲击时，电感器内部的电压猛地升高，这就是铁磁谐振过电压的成因之一。
铁磁谐振过电压会造成设备局部击穿，损坏电容、电抗器等电力设备，对电力系统的可靠性和安全性造成严重威胁。
另外，如果频繁发生铁磁谐振过电压现象，还会造成电网负荷调节不稳定，导致电压波动，影响系统的稳定性。
二、电压互感器的防范措施1.调整电压互感器的谐振频率电压互感器的谐振频率是通过电容和电感器之间建立的谐振回路来实现的。
因此，在设计和安装过程中，可以调整电容和电感器之间的参数，以达到一定的谐振频率，减少铁磁谐振过电压的发生。
2.加装过电压保护装置过电压保护装置是电力系统中重要的防护装置之一，其作用是对电力系统中的过电压进行有效的控制。
在电压互感器的设计和安装过程中，可以增加过电压保护装置的投入，当电压互感器出现谐振时，过电压保护装置可以及时地将过电压抑制在一定范围内，从而保护电力系统的运行安全。
3.系统电容投入系统电容投入可以改善电网系统的功率因数和电压水平，同时还可以抑制铁磁谐振过电压的发生。
在电网系统的设计和运行中，可以根据需要增加系统电容的投入，减少电容和电感器之间的谐振，从而保护电力设备的运行安全。
电压互感器饱和过电压及防止
电压互感器饱和过电压及防止由于电压互感器铁芯饱和而产生的过电压(又称为铁磁谐振过电压)是一种最常见的内过电压现象。
在某些35kV和10KV系统中，这种现象频繁地发生，严重地影响安全供电。
恩平县供电局110kV平富岗变电站35kV系统及35KV城南变电站10kV系统发生电压互感器饱和过电压现象甚为频繁。
据不完全统计，82年以来，平富岗变电站35kV系统高压熔丝烧断三十多次，烧毁电压互感器7台、油开关套管闪络3次、用户降压站避雷器爆炸1台。
城南变电站10kV系统PT饱和谐振现象更严重，84年2—5月发生5次谐振过电压，熔断9支高压保险丝。
5月份发生的两次谐振，烧断5支高压保险丝。
对于这种内过电压现象，许多变电工作人员缺乏理性认识。
由于饱和谐振过电压常常发生在雷雨期间，因此，当电压互感器高压熔丝烧断了，互感器喷油、冒烟，油开关套管闪络，避雷器爆炸等，统统说成是雷害。
把内过电压造成的事故判作外过电压事故，由于判断错误，也就不可能找到正确的预防措施，年复一年，类似的事故不断发生，造成不应有的损失。
一、饱和过电压的产生接于中性点不接地电网中的电压互感器，为取得监视电网对地绝缘状况的讯号，其中性点是接地的。
这种Y接电压互感器的等值电路如图一。
图中C11为线路每相的对地电容，L为电压互感器的铁芯线圈电感。
正常情况下，铁芯不饱和，线圈感抗大于线路容抗，即XL ＞XC11l，二者并联后相当于一个等值电容C´。
大家知道，铁芯电感线圈是一个非线性电感原件，当加在线圈上的电压增加，使通过线圈的电流增大时，L的电感值由于铁芯饱和而不断下降。
当电压增大到一定数值后，XL ＜XC11，就构成了铁磁谐振的条件。
这时，线圈电感与线路电容并联相当于一个等效电感L´，它与电源中性点对地电容C(图一中虚线部份)组成串联谐振回路。
饱和谐振可以由几种激发条件造成。
雷雨期间，因雷击或风雨造成线路发生弧光接地是最常遇到的“激发”因素。
浅析电压互感器铁磁谐振过电压防范措施
浅析电压互感器铁磁谐振过电压防范措施电压互感器是一种用于测量电力系统中电压的设备，其作用是将高压电网的电压信号变换为低压信号，以便与保护设备或测量设备相连。
当电网中出现铁磁谐振情况时，往往会给电压互感器带来负面影响，甚至引发过电压事故。
对电压互感器的铁磁谐振过电压进行有效的防范措施，显得尤为重要。
铁磁谐振过电压是指在电网中存在电容性电压降与电容性感应电流之间的共振现象，当系统中存在频率相同的电容性电压降和感应电流时，就会形成共振。
在电网中，由于各种原因，例如电容性电压降和高电压电网中的感应电流，会引起电网中的谐振。
而电压互感器作为电力系统中的重要设备之一，其铁磁谐振过电压会导致其损坏，甚至对整个电网的稳定性和安全性造成影响。
为了有效防范电压互感器的铁磁谐振过电压，需要采取一系列的措施。
首先是合理选用电压互感器的类别和型号。
电压互感器的类别和型号应根据具体的电力系统条件和要求来选定，避免盲目选用不合适的电压互感器，导致频率与系统谐振频率相接近，从而产生谐振现象。
其次是合理设置电压互感器的接线方式。
在电网的设计和施工中，应按照要求合理设置电压互感器的接线方式，减少因连接方式不当导致的谐振风险。
还需加强对电网的监测和维护。
通过对电网的实时监测和及时维护，可以及时发现存在的谐振风险，采取相应的措施进行处理，保障电网的稳定运行。
除了以上措施外，还可以采用谐振阻抗装置来防范电压互感器的铁磁谐振过电压。
谐振阻抗装置是一种专门用于防范电网谐振现象的装置，其作用是在谐振发生时，通过调节电路的阻抗来阻止电路共振，从而有效地防范铁磁谐振过电压。
谐振阻抗装置可以根据具体的电网条件和需求设计定制，安装在电网中的关键位置，有效地避免电压互感器因谐振而产生过电压。
加强对电压互感器的维护和检修也是防范铁磁谐振过电压的重要手段。
定期对电压互感器进行检查和维护，及时清除电压互感器周围的杂物，保证电压互感器正常运行，并避免因外界物体的干扰而引起谐振现象。
浅析电压互感器铁磁谐振过电压防范措施
浅析电压互感器铁磁谐振过电压防范措施电压互感器是电力系统中常见的一种测量设备，其作用是将高压变电器的高电压变换为低电压用于测量和保护系统。
电压互感器在运行过程中会受到各种干扰和影响，其中铁磁谐振过电压是一个常见的问题。
本文将对电压互感器铁磁谐振过电压的原因进行分析，并提出相应的防范措施。
一、铁磁谐振过电压的原因1. 铁芯饱和电压互感器的铁芯在运行过程中，会受到系统电压的影哨，当系统电压过高时，铁芯可能会发生饱和现象。
当铁芯饱和时，会导致互感器的谐振频率发生变化，从而产生过电压。
2. 负载变化3. 保护动作在系统故障或过载状态下，保护设备会进行动作，引发短时过电压。
这种过电压也可能引起电压互感器的铁磁谐振现象。
1. 加强互感器绝缘为了防范铁磁谐振过电压的发生，首先要确保互感器的绝缘性能良好。
在选择互感器时，应选择具有较高击穿电压的绝缘材料，以提高互感器的绝缘强度。
2. 优化互感器设计在互感器的设计过程中，应该根据系统的电压和负载特性，优化互感器的结构和参数，以减少铁磁谐振过电压的可能性。
3. 使用补偿电容器在互感器的设计中，可以加入合适的补偿电容器来抵消铁磁谐振过电压。
补偿电容器的选择和布置是一个复杂的工程问题，需要根据实际系统情况进行综合考虑。
4. 定期检测为了确保电压互感器的正常运行，需要定期对其进行检测和维护。
通过定期检测，可以及时发现互感器存在的问题，并采取相应的措施进行修复。
5. 系统优化在系统设计和运行过程中，应该保持系统的稳定性，避免出现系统过载或短路等故障情况，以减少铁磁谐振过电压的发生。
电压互感器铁磁谐振过电压是一个常见的问题，但通过合理的设计和操作措施，可以有效地防范和解决这一问题，从而确保电力系统的安全稳定运行。
希望本文的分析和建议能够为电力系统工程技术人员在实际工作中提供一些参考和帮助。
6kv电力系统铁磁谐振分析
6kv电力系统铁磁谐振分析摘要：本文针对油田电力生产中，出现铁磁谐振所引发对电压互感器等电力设备的伤害的问题，以铁芯元件非线性的铁磁特性和产生铁磁谐振的理论条件为基础，指出会引发铁磁谐振现象的条件，论述了抑制铁磁谐振产生的机理，并对目前治理谐振的方法进行了总结，提出了治理铁磁谐振较好的方法。
关键字：铁磁谐振；电压互感器；铁芯电感；铁磁特性0 引言铁磁谐振是小电流接地系统中一种内部过电压故障，在6kv配电网络中时有发生。
铁磁谐振是指在有铁芯电感元件在串联回路中的谐振，当有铁芯电感受到所处系统的干扰后，电感值与系统的电容值形成匹配，形成的一种内部过电压的形式，其电压值一般不超过电源电压的3倍。
由于铁磁谐振的发生有一定的随机性和必然性，很难预测铁磁谐振发生的时间，但一旦发生铁磁谐振会引起一定的经济损失。
本文通过对近些年文献资料的研究和总结，借鉴更高电压等级电力系统对铁磁谐振的抑制方法，提出适合6kv电力系统的抑制铁磁谐振的方法。
1铁磁谐振产生的条件和危害1.1铁磁谐振产生的条件在6kv配电系统中，铁芯电感元件主要是变压器和电压互感器。
变压器主要是短路和操作过程中，其励磁电感与电网电容组成串联谐振回路，产生的铁磁谐振过电压。
电磁式电压互感器为了监察变电所的母线电压，变电所都有安装。
电压互感器的一次侧绕组做星型连接，并让中性点接地。
在某些情况下，电压互感器的励磁阻抗与系统的对地电容会形成非线性的谐振电路。
1.2铁磁谐振的危害铁磁谐振会引起的危害有：1、会烧毁电压互感器保险，造成系统误认为低电压，从而造成，系统低电压误动作，造成停电事故。
2、在发生谐振时，电压互感器一次励磁电流急剧增大，使高压熔丝熔断。
如果电流尚未达到熔丝的熔断值，但超过了电压互感器额定电流，长时间处于过电流状况下运行，必然造成电压互感器烧损。
如果是一体式电压互感器，就需要整体更换，如果是分体式电压互感器，则需要针对所损坏的部位，分项更换，会造成一定的经济损失。
浅析电压互感器铁磁谐振过电压防范措施
浅析电压互感器铁磁谐振过电压防范措施电压互感器是电力系统中常用的测量设备，可以将高压侧的电压转换为低压侧的测量信号。
然而，在实际应用中，电压互感器存在着一些问题，其中之一就是铁磁谐振过电压。
本文将对电压互感器铁磁谐振过电压的防范措施进行浅析。
铁磁谐振过电压是指电压互感器在工作过程中，由于线路谐振引起的电压过大的现象。
该现象主要由于电压互感器的铁芯具有一定的感应电抗，当线路频率接近或等于谐振频率时，互感器的感应电抗与线路的电容所组成的并联谐振回路会导致电压过大。
这不仅会对电力系统的安全运行产生影响，还会给设备带来潜在的损坏。
为了防止铁磁谐振过电压的产生，可以采取以下措施：1. 频率扩展法：通过扩宽电力系统的频率范围，使得线路频率远离互感器的谐振频率，从而避免谐振现象的发生。
这种方法可以通过调整电力系统中其他设备的运行频率来实现，但需要注意的是，频率的扩展可能会引入其他的问题，如设备的可靠性和稳定性等。
2. 阻尼降低法：在互感器的谐振频率处增加合适的阻尼，降低谐振回路的品质因数，减小谐振过电压的幅值。
这可以通过在互感器的绕组中串入一定的电阻来实现，或者通过改变铁芯的材料和尺寸来提高阻尼。
3. 电容补偿法：在互感器的低压侧增加合适的电容，使得低压侧的感抗与铁磁谐振回路的感抗相互抵消，从而降低谐振过电压的幅值。
需要注意的是，电容的选取应根据系统的实际情况进行调整，以确保有效补偿并避免引入新的问题。
4. 系统设计优化法：通过对电力系统的拓扑结构和参数进行优化，使得电力系统工作频率远离互感器的谐振频率，从而减少谐振过电压的产生。
这需要综合考虑多个因素，如电容器的安装位置、电力系统的接地方式等，需要结合实际情况进行具体调整。
总之，电压互感器铁磁谐振过电压是电力系统中的一个重要问题，需要采取合适的防范措施来降低谐振过电压的发生。
以上提到的措施仅为浅析，实际应用中还需要根据系统的具体情况进行综合考虑和优化设计，以确保系统的安全运行。
5.31关于系统断线铁磁谐振过电压分析及预防
关于系统断线铁磁谐振过电压分析及预防
断线铁磁谐振过电压，是泛指由于导线的开断，开关的不同期合闸及熔断器的一相或两相熔断而引起的铁磁谐振过电压。
只要电网的电源侧或负荷侧中有一侧中性点不接地，在断线时经常出现谐振和中性点电位偏移，造成负载变压器相序反倾、绕组电流剧增和绕组两端、导线对地的过电压等。
不接地系统总的对地容抗及故障线路和末端配变参数一定的情况下，等值电势和电容与故障线路长度及其断线发生点有密切的关系，并决定发生谐振频率的可能范围。
即容抗小可能发生分频谐振，容抗较大则可能发生基频或高频谐振。
（1）单相断线且负载侧接地和两相断线且均在负载侧接地这两种情形下，断线点在全线任何位置，其谐振点对应的励磁感抗小于初始励磁感抗，比如铁磁谐振等各种谐振均有可能发生。
10KV I 母发生铁磁谐振
（2）单相断线、两相断线、两相断线且一相负载侧接地这3种故障情况下，断线点在全线任何位置，其基频及以上谐振点对应的励磁感抗均小于初始励磁感抗，基频及以上高频谐振均有可能发生。
断线谐振严重时，高频谐振与基频谐振的叠加，能使过电压幅值达到2.5倍的相电压。
可能导致系统中性点位移、绕组及导线出现过电压、绝缘闪络、避雷器爆炸、电气设备损坏。
在某些特定情况下，负载变压器相序可能反转，还有可
能将过电压传递到变压器的低压侧。
一般采用熔断器，避免三相断路器的不同期操作或在中性点接地系统中，操作中性点不接地变压器时，将其中性点临时接地，来防止断线谐振过电压。
浅析电压互感器铁磁谐振过电压防范措施
浅析电压互感器铁磁谐振过电压防范措施
电压互感器是电力系统中常用的测量装置，用于将高压电网中的电压变换成适合测量和保护设备使用的低压信号。
在正常运行中，电压互感器会产生一定的电压互感效应，如果在某些特定情况下，电压互感器链路中的电容或电感达到铁芯的谐振频率，就会产生谐振过电压，对电力设备造成危害。
必须采取一些措施来防范和减少此类过电压。
需要合理设计和选择电压互感器链路参数。
电压互感器链路中的电容和电感值，以及铁心的材料和形状，都会影响谐振频率和过电压的产生。
在设计和选择时，应通过合理的参数配置，使得谐振频率远大于电网频率，并确保链路的稳定性和可靠性。
可采用补偿电容来消除或减小电压互感器链路的谐振过电压。
补偿电容的引入可以改变链路的谐振频率，使得过电压不会在谐振频率时发生，从而减小了过电压对设备的危害。
还可以通过合理的接线和接地方式来减小过电压。
在电压互感器中，铁芯的接地方式和互感器的接线方式都会影响过电压的产生。
正确选择和实施接线和接地方式，可降低谐振过电压的产生。
还有一种常见的防范措施是采用无饱和材料制作电压互感器的铁芯。
无饱和材料具有较小的磁滞和磁导率，可以减小过电压的产生，提高互感器的稳定性和可靠性。
在施工和运维中，还需要注意对电压互感器链路的绝缘和绝缘耐压试验。
良好的绝缘和绝缘耐压试验是保证电压互感器长期稳定运行的重要保证。
在实际应用中，以上措施可以相互结合，综合考虑，以实现对电压互感器链路谐振过电压的有效防范。
还需要相应的监测和保护装置，以及定期的维护和检修，在运行中及时发现和处理谐振过电压问题，保证电力系统的稳定运行。
电力系统产生铁磁谐振过电压的原因及消除方法
电力系统产生铁磁谐振过电压的原因及消除方法目前，我国的经济发展十分迅速，在电力系统中容易出现铁磁谐振过电压事故，严重威胁着人们的生命财产安全，需要引起高度的重视，有针对性采取解决措施，避免出现铁磁谐振过电压现象。
本文将简述铁磁谐振的危害性，并分析了其产生的原因与条件，最后提出了具体可行的预防对策。
标签：电力系统；铁磁谐振；消除方法引言电力系统内设置有众多的储能元件，在系统操作与出现故障以后，变压器、互感器等含铁芯元件的非线性电感元件和系统内电容串联将造成铁磁谐振现象，将严重威胁着电力系统运行的安全性与稳定性。
在出现铁磁谐振过电压以后，会让电压互感器一次熔丝熔断，并将电压互感器烧毁，严重时还会炸毁瓷绝缘子和避雷器，从而以引起系统停运。
且受到电源的作用，还会引起串联谐振的情况，让系统内发生严重的谐振过电压。
对此我们需要引起高度重视，消除铁磁谐振过电压势在必行。
1 电压互感器发生铁磁谐振的机理谐振是交流电路当中独有的一种现象，通常情况下，交流电路当中出现了电感以及电容的串联现象，会出现感抗等于容抗，从而造成谐振。
一般来说，电力系统当中，受到电容、电感等元件故障影响或者误操作时，就会产生以谐振为代表的震荡回路。
谐振所具有的串谐特征，还会对某些系统元件产生不可逆的破坏性影响，其中电压互感器在谐振影响下的表现十分明显，这是由于电压互感器作为铁芯元件，而铁芯在参与到回路当中所形成的饱和电路会表现为非线性的电感参数，从而造成其严重破坏。
就目前的电力系统谐振问题影响特征来看，谐振问题一般可以依据电网结构分为并联谐振以及串联谐振两种谐振类型，前者表现在小接地单流系统内部，并联状态下的铁磁谐振会使得电容互感器与电压互感器在一次中性接地点的非线性电感之上，构成谐振回路；而后者则是在大接地电流系统当中产生。
电磁式电压互感器会通过非线性电感与断路器断口的电容共同构成谐振回路。
而在众多谐振回路当中，铁磁电压谐振出现最为频繁，同时影响力也最大。
电压互感器铁磁谐振及其防范措施
电压互感器铁磁谐振及其防范措施电压互感器是电力系统中常见的一种变压器，用于将高电压变压为低电压，以便测量和保护设备的使用。
然而，电压互感器在使用过程中可能遇到铁磁谐振问题，需要采取防范措施。
本文将详细介绍电压互感器的铁磁谐振原因、影响及其防范措施。
铁磁谐振是指电压互感器在特定运行条件下产生共振现象，造成设备无法正常工作。
其原因主要有两个方面。
首先，电压互感器中心抽头的电感不足，由于电感与电容并联连接，导致谐振频率较低。
其次，由于电压互感器绕组接地或绕组与地之间的绝缘存在问题，引起谐振频率下的绕组电感和绕组与地电容的谐振。
铁磁谐振对电压互感器的影响可以分为两个方面。
首先，铁磁谐振会导致电压互感器输出电压的谐波失真，影响系统的稳定性和可靠性。
其次，由于谐振时电压互感器输出电压为零，将无法正常测量和保护设备，可能引起设备故障或损坏。
为了防范电压互感器的铁磁谐振问题，可以采取以下措施：1.设计合理的电压互感器。
在电压互感器的设计中，应合理选择中心抽头的电感值，使其能够满足系统的谐振要求。
同时，应根据实际情况，采用适当的过电压保护措施，以提高电压互感器的抗干扰能力。
2.实施良好的绝缘措施。
电压互感器的绕组应采用合适的绝缘材料，并且要进行良好的绝缘处理，保证绕组与地之间的绝缘性能。
3.定期检测和维护。
定期对电压互感器进行绝缘电阻测试和回路谐振频率测试，检测系统中是否存在绝缘故障和谐振问题。
同时，对电压互感器进行定期维护和检修，确保其工作可靠和稳定。
4.安装过压保护装置。
在电压互感器的输入和输出电路中，可以安装过压保护装置，对输入电压进行监测和保护，一旦出现过压情况，及时切断电压互感器的输入电路，保护电压互感器不受破坏。
在实际使用中，需要根据具体情况综合考虑这些防范措施，并进行合理的设计和安装。
只有确保电压互感器的设计合理、绝缘良好、定期检测和维护等，才能有效地防范铁磁谐振问题的发生，保证系统的稳定性和可靠性。
电力系统铁磁谐振的产生及消除措施
电力系统铁磁谐振的产生及消除措施【摘要】铁磁谐振过电压是一种常见的内部过电压，多发生在中性点不直接接地的配电网中，在中性点直接接地的电网中也时有发生，谐振时的过电压和过电流，严重影响了系统安全运行。
本文就其原理、检测方法以及消除措施作了简单的探究。
【关键词】电力系统铁磁谐振产生消除中图分类号：f407.61 文献标识码：a 文章编号：一、电力系统铁磁谐振原理电磁式电压互感器正常工作时，低压侧的负荷很小，接近空载，高压侧具有很高的励磁阻抗，在受到某些大的冲击或扰动干扰时，如中性点不接地系统非同期合闸，或者在接地故障消失之后，电磁式电压互感器因瞬间过电压而发生铁芯饱和，电压互感器电感的非线性效应使励磁电流的波形发生畸变，将工频电源能量转化为谐波能量，由此产生的谐波会成为引发谐振的谐波源，电压互感与导线对地电容或其它设备的杂散电容间形成了单相或三相谐振回路，并激发起谐波的铁磁谐振过电压。
由于回路参数及外界激发条件的不同，可能造成分频、工频或高频铁磁谐振过电压。
三相电网各相导线之间及各相对地之间，沿导线全长都分布有电容。
当中性点不接地电网发生单相接地故障时，故障相的对地电容为零，另外两相的对地电压升高到1.732倍。
相电压升高若未超过安全电压设计的绝缘强度，但是会导致其对地电容的增加，单相接地时电容电流为正常运行时一相对地电容电流的3倍。
当该电容电流较大时，较易引起间歇电弧，对电网的电感和电容的震荡回路产生过电压，其值可达2.5到3倍的相电压。
电网电压越高，由其引起的过电压危险越大。
相关研究表明，电磁式电压互感器饱和引起铁磁谐振过电压的有如下几个必要条件:(1)电源变压器中性点不接地，包括经消弧线圈接地时消弧线圈脱离运行的情况，电压互感器中性点接地，电压互感器伏安特性较差。
(2)电网参数和互感器参数的不利组合。
(3)有强烈的冲击扰动发生，如断路器合闸；雷击线路引起单相瞬间接地；持续性单相接地故障的切除以及来自另一高压绕组的传递过电压等。
铁磁谐振过电压
铁磁谐振过电压1.铁磁谐振过电压的特点(1)谐振回路由带铁心的电感元件(如空裁变压器、电压互感器)和系统的电容元件组成。
因铁心电感元件的饱和现象，使回路的电感参数呈非线性。
(2)共振频率可以等于电源频率(基波共振),也可为其简单分数(分次谐波共振)或简单倍数(高次谐波共振)。
(3)定的情况下自激产生,但大多需要有外部激发条件。
回路中事先经历过足够强列的过渡过程的冲击扰动，它可突然产生或消失，当激发消除后，常能自保持。
(4)在一定的回路损耗电阻的情况下,其幅值主要受到非线性电威本身亚重饱和的限制。
2.断线引起的铁磁谐振过电压的限制电网因断线、断路器非全相动作，熔断器一相或两相熔断等而造成非全相运行时,电网电容与空载或轻载运行的变压器的励磁电感可能组成多种多样的串联谐振回路,产生基频、分频或高频谐振。
它可使电网中性点位移、绝缘闪络、避雷器爆炸。
限制断线引起的铁磁谐振过电压的措施为:(1)在线路上不采用熔断器。
(2)采取措施,保证析路器不发生非全相拒动,或在发生拒动时,利用保护装置作用于上一级跳闸。
(3)在中性点接地电网中,操作中性点不接地的负载变压器时，将变压器中性点临时接地。
3.电磁式电压互感器引起的铁磁谐振过电压的限制中性点不接地系统中，由于电压互感器突然合闸，一相或两相绕组出现涌流,线路单相弧光接地时出现暂态涌流以及发生传递过电压时，可能使电磁式电压互感器三相电感程度不同地产生严重饱和，形成三相或单相共振回路，激发各次谐波谐振过电压。
其中以分频谐振过电压危害最大，严重时可使电压互感器过热爆炸。
可采用下列措施消除由于电压互感器饱和引起的铁磁谐振过电压。
(1)选用励磁特性较好的电磁式电压互感器,或只用电容式电压互感器。
(2)在零回路中加阻尼电阻。
电压互感器开口三角绕组为零序电压绕组,在此绕组两端装设R<04X的电阻(X为互感器在线电压作用下归算至三角绕组上的单相绕组的励磁阻抗)。
当只在网内一台电压互感器装设电阻时，Xm应为x内所有电压互感器励磁阻抗的并联值。
浅析电压互感器铁磁谐振过电压防范措施
浅析电压互感器铁磁谐振过电压防范措施电压互感器是电力系统中一种重要的电压测量设备，它们被广泛应用于电力系统中，用于测量各种电气量和控制各种电器设备。
然而，在电力系统中，电压互感器在运行过程中可能会面临着一些问题，如铁磁谐振过电压。
本文将对电压互感器铁磁谐振过电压的原因进行分析，并探讨一些预防措施。
1. 铁磁谐振过电压的原因在电力系统中，当电压互感器的二次侧接入电容，电容电感并联回路会引起谐振。
由于电压互感器的二次侧电容非常小，因此当二次侧电容与其他并联元件的电感形成谐振回路时，电容电感振荡频率非常高，可达几千赫兹以上。
在这种情况下，铁芯发生过饱和现象，附加磁通和磁滞损耗会导致互感器产生铁磁谐振过电压。
铁磁谐振过电压会对电力系统中的电气设备造成不良影响，导致设备损坏，缩短其寿命，甚至可能导致系统瘫痪。
一些由铁磁谐振过电压引起的典型缺陷包括绝缘击穿、设备烧毁以及对电器设备的不正常负荷。
为了避免铁磁谐振过电压的发生，需要采取一些措施来减轻铁芯饱和和磁滞损耗。
以下是一些常用的防范措施：（1）在电压互感器的二次侧并联引线后，接一个适当的串联电感，以减小谐振电容电感回路的谐振频率，从而减轻铁芯饱和问题。
（2）增加电流过载继电器或过流保护装置来防止过载情况发生。
（3）采用电压互感器的铁心有足够宽的工作磁通密度时，不会引起过剩饱和，从而避免铁磁谐振过电压的发生。
（4）在电压互感器的制造过程中，谨慎地选择铁心材料和加工铁心确保其充分磁化，来减轻铁芯磁滞损耗的影响。
4. 结论铁磁谐振过电压是电力系统中普遍存在的问题。
它可能会导致电器设备失效，影响系统稳定性。
采取适当的预防措施是避免铁磁谐振过电压的发生和减轻其影响的关键。
浅析电压互感器铁磁谐振过电压防范措施
浅析电压互感器铁磁谐振过电压防范措施
电压互感器是电力系统中常用的测量仪器，用于测量高压侧电压并降低电压信号到可
检测范围。
在电网发生故障时，电压互感器可能会产生铁磁谐振过电压，对设备安全造成
威胁。
必须采取相应的防范措施来避免以上问题。
为了防止铁磁谐振过电压，可以提前对电压互感器进行仿真分析，找出引起铁磁谐振
过电压的原因和特点，以此为基础采取相应的防范措施。
对电压互感器的磁路结构进行优
化设计，选择合适的铁芯材料和尺寸，减小谐振频率，降低谐振过电压的发生概率。
对于已经安装在系统中的电压互感器，可以采取补偿电感等措施来减小谐振过电压。
补偿电感可以通过串联补偿电抗器或并联补偿电容器来实现，通过调节补偿元件的参数，
使得谐振过电压与标称电压频率之间的差异达到最小化，从而降低谐振过电压。
还可以对电压互感器进行电抗耦合处理，通过提高互感器的阻抗，增加耦合电感的阻值，从而降低互感器阻抗的谐振幅值，减小谐振过电压。
在互感器的接线处设置避雷器来
防止瞬态过电压的影响，设备本体有条件的，可以装设短路器、隔离开关等用于限制电压
互感器工作电压的额定值，降低谐振过电压。
应加强电力系统的绝缘监测和维护，及时发现并修复可能引起谐振过电压的潜在问题，如设备的阻抗不合理、绝缘损耗过大等。
还可以借助故障检测仪器对电压互感器进行在线
监测，及时发现并处理异常情况，以降低谐振过电压的发生和影响。
电压互感器铁磁谐振过电压是一个重要的安全隐患，需要采取一系列的措施来防范。
通过优化设计、补偿电感、电抗耦合和绝缘监测等手段，可以有效地减小铁磁谐振过电压
的概率和幅值，提高电力系统的安全稳定性。
铁磁谐振过电压及其防治措施
中出现过 电流，引起熔断器熔断 ，甚至造成互感器
烧毁 ；或使 小容 量 的异 步 电动 机 发 生反 转 。因此 ， 应 充分考 虑各 种 可能 的 运 行 接线 方 式 和操 作 方式 ， 改 变 电力 网中 的参 数 ，以避 免形成 谐振 条件 。 ３ １ 中性 点直接 接地 系统 中 的防治措施 ． 为 防止铁磁谐 振 引起 设备烧 损 ，除应保证 断 路 器 三相 同期 动作 外 ，在 中性 点直 接接地 系统 中，应 尽量使 电力 网在 各种情 况下 ，不 致形成 孤立 的 中性 点不 接地 的 电力网 。造 成 电压互 感器铁 磁谐振 过 电 压 的根本 原 因 ，是互 感器 的 电磁铁芯 电感 和 系统 对
