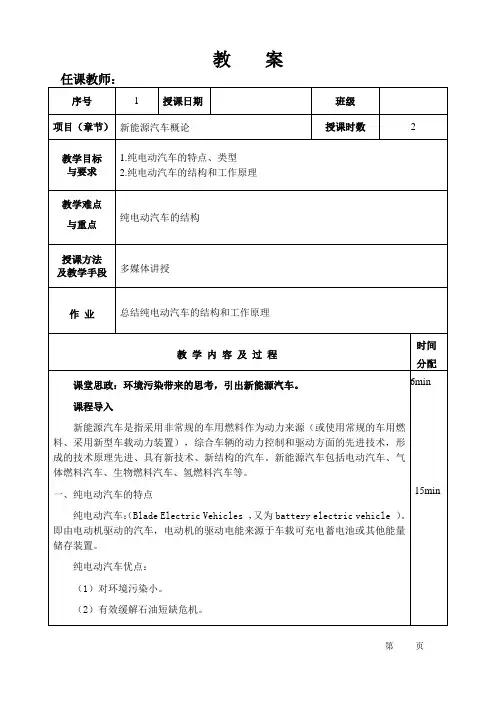

第4章_1_纯电动汽车

新能源汽车技术 第3页
HARBIN INSTITUTE OF TECHNOLOGY
2.纯电动汽车组成与原理
电动汽车主要由电力驱动系统、电源系统和 辅助系统等三部分组成。 汽车行驶时，由蓄电池输出电能（电流）通 过控制器驱动电动机运转，电动机输出的转矩经 传动系统带动车轮前进或后退。 电动汽车续驶里程与蓄电池容量有关，蓄电 池容量受诸多因素限制。要提高一次充电续驶里 程，必须尽可能地节省蓄电池的能量。
新能源汽车技术 第 22 页
HARBIN INSTITUTE OF TECHNOLOGY
5.纯电动汽车的关键技术
4)．整车轻量化技术 （1）通过对整车实际使用工况和使用要求的分析， 对电池的电压、容量、驱动电动机功率、转速和转 矩、整车性能等车辆参数的整体优化，合理选择电 池和电动机参数。
新能源汽车技术
新能源汽车技术
第 20 页
HARBIN INSTITUTE OF TECHNOLOGY
5.纯电动汽车的关键技术
2)．电池及管理技术 电池是电动汽车的动力源泉，也是一直制约电动汽 车发展的关键因素。 电动汽车用电池要求比能量高、比功率大、使用寿 命长，但目前的电池能量密度低，电池组过重，续 驶里程短，价格高，循环寿命有限。
第 11 页
驱动桥
HARBIN INSTITUTE OF TECHNOLOGY
4.纯电动汽车的特点
（1）无污染，噪声低 （2）能源效率高，多样化 （3）结构简单，使用维修方便 （4）动力电源使用成本高，续驶里程短
新能源汽车技术
第 18 页
HARBIN INSTITUTE OF TECHNOLOGY
第 23 页
HARBIN INSTITUTE OF TECHNOLOGY
5.纯电动汽车的关键技术
（2）通过结构优化和集成化、模块化优化设计，减 轻动力总成、车载能源系统的重量。 （3）积极采用轻质材料，如电池箱的结构框架、箱 体封皮、轮毂等采用轻质合金材料。 （4）利用CAD技术对车身承载结构件（如前后桥、 新增的边梁、横梁等）进行有限元分析研究，用计 算和试验相结合的方式，实现结构最优化。
新能源汽车技术
第9页
HARBIN INSTITUTE OF TECHNOLOGY
3.纯电动汽车驱动系统布置形式
（1）第一种与传统汽车驱动系统的布置方式一致， 带有变速器和离合器。只是将发动机换成电动机， 属于改造型电动汽车。 这种布置可以提高电动汽车的起动转矩，增加 低速时电动汽车的后备功率。
新能源汽车技术
P
a
C A 3 M du Mgf ua D ua ua 3600 76140 3600 dt
新能源汽车技术
第 29 页
HARBIN INSTITUTE OF TECHNOLOGY
1.电动机参数设计
1 1 M
Iw
R2
2 2 1 I f i g i0 t M R2
0 g
i i 式中，0 为主减速器的传动比；g 变速器的传动比。
新能源汽车技术 第 31 页
HARBIN INSTITUTE OF TECHNOLOGY
2.传动系传动比设计
2)．传动系速比的下限
由电动机最高转速对应的最大输出转矩和最大行驶车速对应 的行驶阻力确定传动系速比下限为
Fu max R i T t u max
新能源汽车技术 第 28 页
HARBIN INSTITUTE OF TECHNOLOGY
1.电动机参数设计
2)．根据汽车爬坡度确定电动机功率 电动汽车以某一车速爬上一定坡度消耗的功率为
P
i
C A 3 Mgi Mgf ua D ua ua 3600 76140 3600
u i 式中， a 为电动汽车行驶速度（km/h）； 为坡度。 3)．根据电动汽车加速性能确定电动机功率
新能源汽车技术
第6页
HARBIN INSTITUTE OF TECHNOLOGY
2.纯电动汽车组成与原理
包括电动机驱动器、控制器及各种传感器，其中最关 键的是电动机逆变器。 电动机不同，控制器也有所不同。控制器将蓄电池直 流电逆变成交流电后驱动交流驱动电动机，电动机输 出的转矩经传动系统驱动车轮，使电动汽车行驶。 有关电动机的相关内容已在第3章中介绍。
1.电动机参数设计
1)．根据汽车最高车速确定电动机功率 已知电动汽车期望的最高车速，选择的电动机功率 应大体上等于但不小于汽车以最高车速行驶时行驶 阻力消耗的功率之和。
CD A 3 Mgf P 3600 u max 76140 u max U max
式中，M 为整车质量（kg）；f 为滚动阻力系数； u C D 为迎风阻力系数；A 为迎风面积（㎡）； max 为最高行驶车速（km/h）。
I 式中， 为汽车旋转质量换算系数；w 为车轮的转动惯量 （kg·m2)；I f 为飞轮的转动惯量（kg·m2)； 为车轮 R i i 半径（m）；g 为变速箱传动比；0 为主减速器传动比。 电动汽车电动机的额定功率为
max{ P， P， P}
U i a
Per
t
新能源汽车技术
第 30 页
新能源汽车技术
第 24 页
HARBIN INSTITUTE OF TECHNOLOGY
4.2 纯电动汽车传动系统参数设计
四个指标来评价： （1）起步加速性能 车辆在设定时间内由静止加速到额定车速或走 过预定的距离的能力。 （2）以额定车速稳定行驶的能力 对电动汽车来说，蓄电池和电动机应该能提供 车辆以额定车速稳定行驶的全部功率需求，并且根 据我国的道路状况至少能克服坡度为3%的路面阻力。
新能源汽车技术
第4页
典型电动汽车组成框图
HARBIN INSTITUTE OF TECHNOLOGY
2.纯电动汽车组成与原理
1)．电力驱动系统 电力驱动系统主要包括电子控制器、功率转换器、 电动机、机械传动装置和车轮等。它的功用是将存 储在蓄电池中的电能高效地转化为车轮的动能，并 能够在汽车减速制动时，将车轮的动能转化为电能 充入蓄电池。
新能源汽车技术
第2页
HARBIN INSTITUTE OF TECHNOLOGY
1.纯电动汽车分类
1).按用途分类 （1）纯电动轿车； （2）电动货车； （3）电动客车。 2)．按驱动形式分类 （1）直流电机驱动的电动汽车； （2）交流电机驱动的电动汽车； （3）双电机驱动的电动汽车； （4）双绕组电机电动汽车； （5）电动轮电动汽车。
新能源汽车技术
第 26 页
HARBIN INSTITUTE OF TECHNOLOGY
1.电动机参数设计
电动机的功率包括额定功率和最大功率。 电动机的功率不能选得太大，应该依照电动汽 车的最高行驶车速、爬坡度和加速性能来确定电动 机的功率。
新能源汽车技术
第 27 页
HARBIN INSTITUTE OF TECHNOLOGY
新能源汽车技术
第7页
HARBIN INSTITUTE OF TECHNOLOGY
2.纯电动汽车组成与原理
2)．电源系统 包括电源、能量管理系统和充电机等。它的功用是 向电动机提供驱动电能、监测电源使用情况以及控 制充电机向蓄电池充电。 纯电动汽车的常用电源有铅酸电池、镍镉电池、镍 氢电池、锂离子电池等。 纯电动汽车主要是指电池管理系统，它的主要功用 是对电动汽车用电池单体及整组进行实时监控、充 放电、巡检、温度监测等。
HARBIN INSTITUTE OF TECHNOLOGY
2.传动系传动比设计
电动汽车传动比的选择应该满足汽车最高期望 车速、最大爬坡度以及对加速时间的要求。 1)．传动系速比的上限 传动系速比的上限由电动机最高转速和最高行 驶车速确定。
0.377 nmax R i u max
i i i
新能源汽车技术
第 25 页
HARBIN INSTITUTE OF TECHNOLOGY
4.2 纯电动汽车传动系统参数设计
（3）以最高车速稳定行驶的能力在电动汽车上，电 动机发出的功率应该能够维持车辆以最高车速行驶。 （4）爬坡能力 电动汽车能以一定的速度行驶在一定坡度的路面 上。另外，电动汽车的蓄电池所输出的电能和电量应 该能够维持电动汽车在一定工况下行驶额定的里程。
5.纯电动汽车的关键技术
1)．电机及控制技术 电动汽车的驱动电机属于特种电机，是电动汽 车的关键部件。 驱动电机应具有较宽的调速范围及较高的转速， 足够大的启动转矩，体积小、质量轻、效率高且有 动态制动强和能量回馈的性能。
新能源汽车技术
第 19 页
HARBIN INSTITUTE OF TECHNOLOGY
新能源汽车技术 第 32 页
HARBIN INSTITUTE OF TECHNOLOGY
3.电池组容量设计
1)．由电动汽车所需的最大功率选择电池组数目
蓄电池的携带能量必须大于或等于电动汽车的 最大能耗，要求电池组数目为
n
Pe max Pb max e ec N
式中， e 为电动机的工作效率； ec 为电动机控制器 N 的工作效率； 为单个电池组所包含的电池的数目。
式中，Fu max 为最高车速对应的行驶阻力； 为电动机最 高转速对应的输出转矩。 由电动机的最大输出转矩和最大爬坡度对应的行驶阻力确定 传动系速比下限为 Fi max R
Tu max
i T
t
max
T F 式中， i max 为最大爬坡度对应的行驶阻力（N）； max 为电动机 最大输出转矩（N·m）。
第 10 页
HARBIN INSTITUTE OF TECHNOLOGY
3.纯电动汽车驱动系统布置形式
