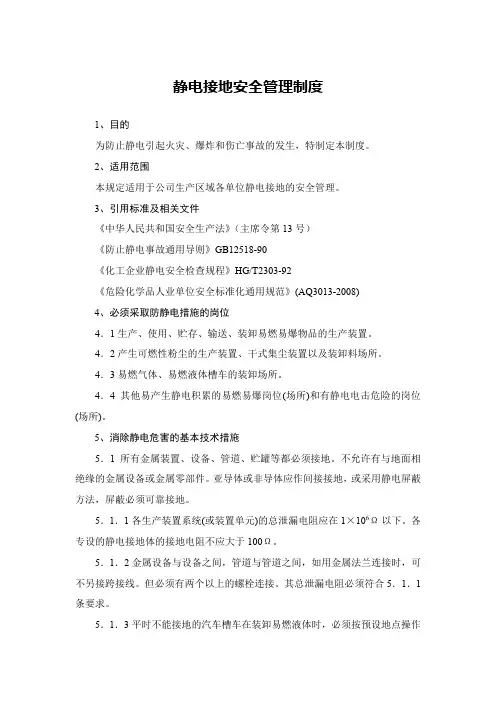

接地系统是指在故障情况下可能出现危险对地电压的导电部分同大地紧密地连接起来的系统整体结构。它是一种防止间接电击的保护性措施，关系到人身安全、防火防爆、设备安全等。接地系统类型很多，主要有防止人身间接电击以及电气火灾、线路损坏的故障接地、重复接地、防止过电压的接地、等电位接地、防静电接地、电磁屏蔽接地、检修接地以及维持系统安全运行的工作接地等。低压配电系统主要有TN系统、TT系统、IT系统三种接地制式，保护性接地装置与其相连接的保护线（保护导体），按现行标准以文字符号“PE”表示。这三种电源系统在运行中有时发生漏电、感应或故障接地、过电压等事故，容易引起人身触电伤亡和电气火灾与爆炸事故。电气系统及电气设备在运行、维护、检修时或者在发生故障情况下，

为了保证安全应进行保护性接地。对于有些高压输电变配电设备装置以及发电设备等，为了满足设备在运行上的需要或当发生事故时使继电保护装置动作而必须将电气回路中性点接地。

要确保接地系统装置正常、安全，管理工作应包括以下内容：

1．接地制式、接地装置连接要规范

电源系统接地制式不同，安装规范要求不同。同一台发电机，同一台变压器供电网路中，不应采用两种不同接地制式的保护方法。

TN系统的装置或设备外露可导电部分严禁用作PEN线。PEN线严禁接入开关设备，不得断股或断线。

TN系统整体结构主要是由工作接地，主干保护线（主干PE或PEN线），设备保护线（PE线），故障速断保护装置，重复接地或等电位联结所组成。它必须

保证系统整体性、连续性、可靠性。

在TN系统的接地形式中，所有用电（受电）设备的外露可导电部分必须用PE线（或共用中性线即PEN 线）与电力系统的接地点相连接（先接至主干PE线），且必须将能同时触及的外露可导电部分接至同一接地装置，不允许任何漏接、错接、混装现象，否则应装设能自动切除接地故障的继电保护装置。

采用TN—C—S系统时，PE与N从某点（一般为进户处）分开后，就不能再合并，且N线绝缘水平应与相线相同。

对新改扩工程，应推行TN—S系统并辅以总等电位联结以及在局部范围内作辅助等电位联结。需要接地的直流系统的接地装置，应符合有关规定。

接地装置是指接地体和接地线（包括引出线）的总和。接地装置的选择、敷设、连接应经过安全设计与验收。

交流电力装置的接地体，在满足热稳定条件下，宜利用自然接地体；但应注意其接地装置的可靠性，

避免某些自然接地体的变动（如自来水管系统）而受到影响，但可燃液体或气体等管道禁止作为保护接地体。经常流经直流的接地装置不应利用自然接地体。

接地装置宜采用钢材，导体截面应符合稳定和机械强度的要求。接地体顶面埋没深度应符合设计规定，但不应小于0.6m，在地下不得采用裸铝导体作为接地体或接地线。接地装置的钢体连接必须保持完好电气通路，包括接地体的引出线在内，应全部采用焊接。

2．重复接地布设应正确合理

TN系统重复接地是指在主干保护导体上（主干PE 线或PEN线）的一处或多处通过接地装置与大地再次连接的接地。对于架空线路干线和分支线的终端以及沿线每1km处，其PE线或PEN线应重复接地。电缆线路和架空线路在每个建筑物（包括非生产场所）或车间的进线处（如无特殊要求，对小型单层建筑，距接地点不超过50m可除外），均需重复接地。高低压同杆

架设的电力线路段的低压主干PE线或PEN线应重复接地。以金属外皮等作主干PE线（或PEN线）的低压电缆也应重复接地。

车间内部宜采用环状重复接地，PE干线或PEN线与接地装置至少有两点连接，除进线处外，其对角最远点也应设一处重复接地，而且车间周长超过400m者，每200m应重复连接一次。具有爆炸和火灾危险场所应在专用的主干PE线上设置接地装置。

使用公用变压器的单位应在进户处、线路末端和重点部位布设重复接地。采用接地故障保护且不能满足切断故障回路的时间要求时，应在建筑物内或局部范围内作等电位联结。

3．加强对接地装置的检查与管理

（1）检查接地装置连接及保护装置是否正常，出现异常应及时处理。

（2）定期对接地装置电阻的检测

加强接地装置电阻检测，检查接地电阻值是否符合规定要求，是接地装置安全管理的重要内容。各种接地装置的接地电阻应在干燥季节检测，重复接地电阻检测必须与主干PE线或PEN线断开后进行。低压电力网中的电源系统工作接地电阻不超过4Ω；低压线路每处重复接地电阻不超过10Ω；电力设备接地电阻不超过4Ω；其他应符合相应的安全设计要求或有关规定。检测结果应有记录，或由专业单位或部门认可检测报告。

（3）接地装置标志要明晰

每一处接地装置应编号，有专用接地装置标示牌，并注明检测日期与数据，用E或接地图形符号表示。

明敷接地PE干线的表面应涂以用15～100mm宽度相等的绿色和黄色相间的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位宜作出标志。当使用胶带时，应使用双色胶带。中性线宜涂蓝色标志。
