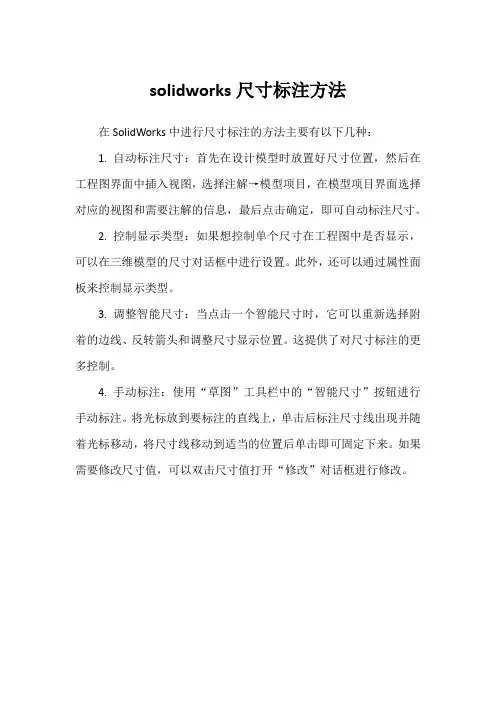

solidworks尺寸标注方法

solidworks尺寸标注方法
在SolidWorks中进行尺寸标注的方法主要有以下几种:
1. 自动标注尺寸:首先在设计模型时放置好尺寸位置,然后在工程图界面中插入视图,选择注解→模型项目,在模型项目界面选择对应的视图和需要注解的信息,最后点击确定,即可自动标注尺寸。
2. 控制显示类型:如果想控制单个尺寸在工程图中是否显示,可以在三维模型的尺寸对话框中进行设置。
此外,还可以通过属性面板来控制显示类型。
3. 调整智能尺寸:当点击一个智能尺寸时,它可以重新选择附着的边线、反转箭头和调整尺寸显示位置。
这提供了对尺寸标注的更多控制。
4. 手动标注:使用“草图”工具栏中的“智能尺寸”按钮进行手动标注。
将光标放到要标注的直线上,单击后标注尺寸线出现并随着光标移动,将尺寸线移动到适当的位置后单击即可固定下来。
如果需要修改尺寸值,可以双击尺寸值打开“修改”对话框进行修改。

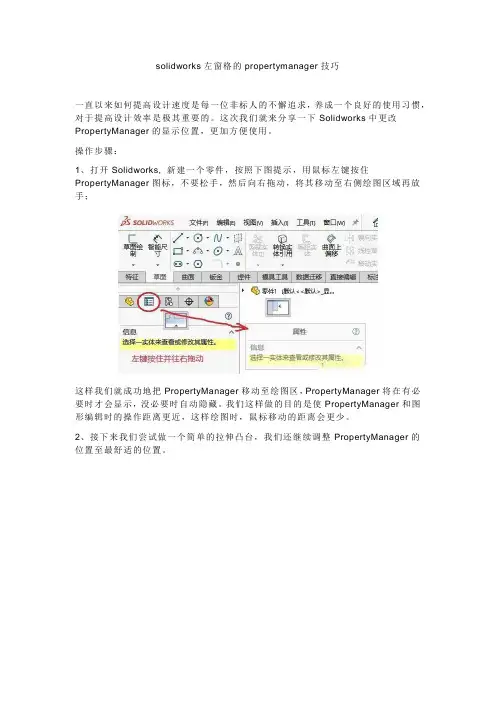

solidworks左窗格的propertymanager

solidworks左窗格的propertymanager技巧
一直以来如何提高设计速度是每一位非标人的不懈追求,养成一个良好的使用习惯,对于提高设计效率是极其重要的。
这次我们就来分享一下Solidworks中更改PropertyManager的显示位置,更加方便使用。
操作步骤:
1、打开Solidworks, 新建一个零件,按照下图提示,用鼠标左键按住PropertyManager图标,不要松手,然后向右拖动,将其移动至右侧绘图区域再放手;
这样我们就成功地把PropertyManager移动至绘图区,PropertyManager将在有必要时才会显示,没必要时自动隐藏。
我们这样做的目的是使PropertyManager和图形编辑时的操作距离更近,这样绘图时,鼠标移动的距离会更少。
2、接下来我们尝试做一个简单的拉伸凸台,我们还继续调整PropertyManager的位置至最舒适的位置。
3、当然如果你不喜欢这样的设置,也可以将其移动至原位,同样鼠标左键按住,向设计树菜单下方移动,同时会出现如下图两个图标,移至左侧那个图标下松手即可。

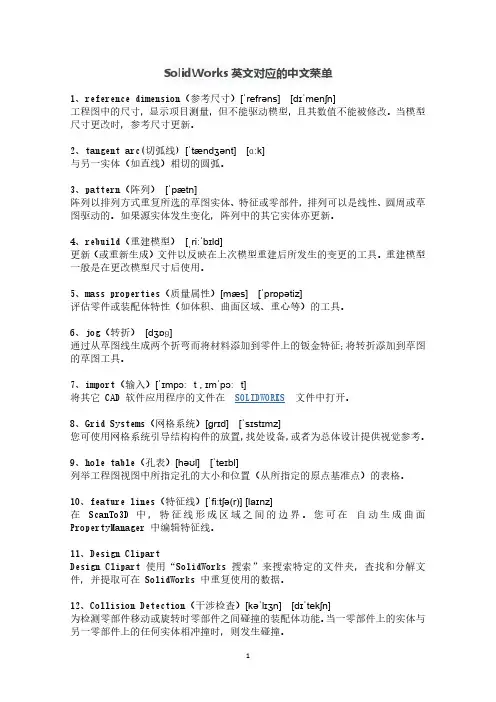

SolidWorks英文对应的中文菜单(含音标)

SolidWorks英文对应的中文菜单1、reference dimension(参考尺寸)[ˈrefrəns][dɪˈmenʃn]工程图中的尺寸,显示项目测量,但不能驱动模型,且其数值不能被修改。
当模型尺寸更改时,参考尺寸更新。
2、tangent arc(切弧线)[ˈtændʒənt][ɑːk]与另一实体(如直线)相切的圆弧。
3、pattern(阵列)[ˈpætn]阵列以排列方式重复所选的草图实体、特征或零部件,排列可以是线性、圆周或草图驱动的。
如果源实体发生变化,阵列中的其它实体亦更新。
4、rebuild(重建模型)[ˌriːˈbɪld]更新(或重新生成)文件以反映在上次模型重建后所发生的变更的工具。
重建模型一般是在更改模型尺寸后使用。
5、mass properties(质量属性)[mæs][ˈprɒpətiz]评估零件或装配体特性(如体积、曲面区域、重心等)的工具。
6、jog(转折)[dʒɒɡ]通过从草图线生成两个折弯而将材料添加到零件上的钣金特征;将转折添加到草图的草图工具。
7、import(输入)[ˈɪmpɔːt,ɪmˈpɔːt]将其它CAD软件应用程序的文件在SOLIDWORKS文件中打开。
8、Grid Systems(网格系统)[ɡrɪd][ˈsɪstɪmz]您可使用网格系统引导结构构件的放置,找处设备,或者为总体设计提供视觉参考。
9、hole table(孔表)[həʊl][ˈteɪbl]列举工程图视图中所指定孔的大小和位置(从所指定的原点基准点)的表格。
10、feature lines(特征线)[ˈfiːtʃə(r)][laɪnz]在ScanTo3D中,特征线形成区域之间的边界。
您可在自动生成曲面PropertyManager中编辑特征线。
11、Design ClipartDesign Clipart使用“SolidWorks搜索”来搜索特定的文件夹,查找和分解文件,并提取可在SolidWorks中重复使用的数据。
SOLIDWORKS 2022 产品新增功能与特性说明书

/Visualize新增功能SOLIDWORKS 2022内容1欢迎使用SOLIDWORKS2022 (9)主要增强功能 (10)性能 (11)SPR修复 (13)详情 (13)2安装 (15)标准、远程和压缩管理映像 (15)选择管理映像类型 (16)指定下载文件夹 (17)允许管理映像选项编辑器中有子组 (17)改进了SOLIDWORKS Electrical客户端安装 (18)在创建管理映像时设置PDM库视图 (19)在管理映像选项编辑器中创建PDM库视图 (19)3管理 (20)选项锁定时复制设置 (20)Pack and Go包括在零件中分割和保存实体特征 (21)在设置管理员工具中控制图形警告的显示 (21)4SOLIDWORKS基础知识 (23)系统选项和文档属性更改 (23)应用程序编程接口 (25)快速复制设置 (26)5用户界面 (27)已解除消息 (28)消息栏 (29)重新设计的通知 (30)快捷方式栏和命令搜索 (31)一般可用性 (32)参考几何体 (33)已解决Beta Unicode视图中的垃圾字符 (34)零部件名称和说明 (35)6草图绘制 (37)作为方向参考的线性草图实体 (37)为方向参考选择线性草图实体 (37)在草图中阵列和复制文字 (38)7零件和特征 (39)坐标系 (40)使用数值定义坐标系 (41)坐标系的选择 (42)装饰螺纹线 (43)外观和纹理 (43)深度和特征归属 (44)跨分型线拔模 (45)外螺纹螺柱向导 (46)创建外部螺纹螺柱 (47)孔向导槽 (48)混合建模 (49)绕两个基准面镜向 (51)绕孔或轴旋转剖面视图 (51)厚度分析分辨率 (52)重做零件支持 (53)8模型显示 (54)模型显示性能改进 (54)9钣金 (55)边线法兰 (55)折弯上的蚀刻轮廓 (56)10结构系统和焊件 (57)顶端盖支持 (57)自定义属性体系结构 (58)升级自定义属性 (58)复杂边角PropertyManager (59)次要构件 (60)使用“点间构件”创建多个次要构件 (60)使用“最多构件”方法创建次要构件 (61)结构系统的连接元素 (61)连接定义PropertyManager-参考选项卡 (63)连接定义PropertyManager-“尺寸”选项卡 (64)插入连接PropertyManager (65)属性对话框 (66)添加或修改属性 (67)大型设计审阅模式下的属性对话框 (67)11装配体 (69)以不同模式打开子装配体 (70)从材料明细表中排除零部件 (71)配置表 (72)阵列的默认源位置 (74)排除剖面视图中的失败零部件 (75)在轻化模式下解析方程式 (76)随三重轴移动 (76)快速配合上下文工具栏 (77)12出详图和工程图 (78)剪裁交替位置视图 (78)预定义的视图 (79)出详图模式 (80)形位公差符号 (81)创建形位公差符号 (81)在半径和直径尺寸之间切换 (83)工程图视图中的折弯线 (84)材料明细表 (85)材料明细表中的切割清单支持 (85)对称线性直径尺寸 (87)13输入/输出 (88)导入性能改进 (88)从IFC文件导入选择性IFC实体 (89)导出草图中的颜色 (90)打开参考文件位于不同文件夹中的非本机装配体 (90)14SOLIDWORKS PDM (91)与Microsoft Windows Active Directory集成 (92)配置处理 (93)导出存档服务器和用户日志 (94)导出用户日志 (94)SOLIDWORKS PDM用户界面增强功能 (95)在“使用位置”选项卡中查看所有版本的配置 (96)在SOLIDWORKS PDM中使用EXALEAD OnePart搜索 (96)预览选项卡中的SOLIDWORKS eDrawings查看器 (97)支持eDrawings Web预览中的中性CAD文件格式 (98)从SOLIDWORKS PDM插件打开工程图 (98)SOLIDWORKS PDM性能改进 (99)Web2数据卡 (99)调整数据卡中的图像大小 (101)其他SOLIDWORKS PDM增强功能 (101)15SOLIDWORKS Manage (103)创建记录流程输出 (104)最近的文件 (105)对象结构编辑器 (105)录制超链接 (106)用户界面 (107)头像和图标 (108)Plenary Web客户端 (109)受影响条目的检出权限 (109)替换用户 (110)创建和删除多个字段组 (111)SOLIDWORKS PDM用户定义参考 (112)SOLIDWORKS Manage性能改进 (112)16SOLIDWORKS Simulation (113)基于混合曲率的网格器 (114)接合和接触架构 (115)连杆接头 (116)仿真解算器 (118)仿真性能 (119)17SOLIDWORKS Visualize (120)将相机透视图与背板匹配 (121)使用匹配相机工具 (121)匹配相机对话框 (124)阴影捕捉器属性 (125)使用投射因子 (125)场景选项卡 (126)动画 (127)渲染输出查看器 (130)用户界面 (131)阵列 (133)创建阵列 (133)构造设置 (133)边角半径 (137)装饰螺纹线 (138)18SOLIDWORKS CAM (139)转动的装配体支持 (139)自定义工具路径端点的颜色设置 (141)为隐藏刀具路径移动显示颜色 (141)带文字的碾磨和车削刀具和装配体过滤器 (142)管理多个工艺数据库 (142)支持用于Z轴探测的非平面曲面 (143)为清晰起见,修订了CNC加工参数 (144)SOLIDWORKS CAM支持的平台 (144)19SOLIDWORKS Composer (145)从SOLIDWORKS文件导入贴图 (145)支持更高版本的导入格式 (146)20SOLIDWORKS Electrical (147)材料明细表中的链接 (147)在导出PDF中添加数据文件 (148)在专家模式下测试查询 (149)在制造商零件管理器中显示ERP数据 (149)在导出的PDF中包括数据表 (150)在报告管理器中显示中断条件 (150)用户界面重新设计 (151)源-目标箭头中的属性 (152)显示线中间的所有电线编号 (152)电气内容门户集成 (153)连接点创建增强功能 (154)21SOLIDWORKS Inspection (155)SOLIDWORKS Inspection插件 (156)应用程序编程接口 (156)SOLIDWORKS Inspection Standalone (156)受支持的文件类型 (157)智能提取 (157)22SOLIDWORKS MBD (158)从3D PDF创建HTML输出 (158)DimXpert角度尺寸工具 (159)DimXpert的形位公差 (160)23eDrawings (161)配置支持 (161)SOLIDWORKS中的eDrawings选项 (162)文件列表 (162)自定义属性选项 (163)导出自定义属性 (163)用户界面 (164)零部件窗格 (165)24SOLIDWORKS Flow Simulation (166)场景图解 (167)比较:结果摘要 (167)比较:已合并图解 (167)比较:差异图解 (168)热源 (168)范围函数 (168)移除缺少的实体 (168)检查模型 (168)目标 (168)流量图解 (168)表面参数 (168)探测值 (168)25SOLIDWORKS Plastics (169)型腔和浇道布局 (170)浇口顾问 (171)塑料材料数据库 (172)PlasticsManager树 (173)高分辨率显示的缩放 (175)SOLIDWORKS Plastics解算器 (176)26线路设计 (178)展平线路改进 (179)展平线路中的外部接头 (180)接头的后壳 (180)后壳和展平线路 (181)替换步路装配体中的接头 (182)1欢迎使用SOLIDWORKS2022该章节包括以下主题:•主要增强功能•性能•SPR修复•详情模型由Rahul Gawde,SOLIDWORKS2021Beta Splash Screen Prize获奖者提供。
solidworks中管子相贯的尺寸调整

solidworks中管子相贯的尺寸调整
在Solidworks中,可以通过多种方法来调整管子相贯的尺寸。
以下是一种常见的方法:
1. 选择“插入”选项卡中的“管道”按钮来创建两个相贯的管子。
2. 在PropertyManager中,选择适当的尺寸单位和材料。
3. 在Sketch1中绘制一个圆,并将其定义为管道1的外径。
然后,绘制另一个圆,并将其定义为管道2的内径。
4. 创建一个隧道并将其定义为管道1的内径和管道2的外径之间的差值。
5. 确定管子的长度。
6. 在管道1和管道2上分别添加端部装配。
7. 使用配合关系将管道2的端部固定在管道1的端部上。
8. 调整管道的尺寸,可以通过拖动和调整管道的控制点来实现。
9. 完成后退出Sketch,完成管子的尺寸调整。
请注意,以上步骤可以根据需要进行微调和修改,具体方法可能因实际情况而异。
SolidWorks工程图尺寸与注解

格式模板细节设置说明
• 模板一般只用于设置使用频度较高的格式, 否则反而容易增加麻烦; • 不能过于依赖于模板,仍应以手动调节设置 为主;
• 具体内容将结合第二讲中标注格式设置讲解。
格式模板保存
格式模板编辑完成后可点击 文件-另存为... 保存类型修改为“工程图模板 *.drwdot”, 保存路径按需要进行选择。
水平 竖直
相切
/ 无 无 / /
相切
相切
全等、相切 同心、相等
相切
相切
垂直(法向) 垂直(法向) 相切(切向) 相切(切向) 共线、垂直 平行、相等 水平 竖直 / /
相切
相切 垂直(法向) 相切(切向) 无
垂直(法向) 相切(切向) / /
相切 无
草图绘制技巧
SW作图步序:先绘图后定义
先绘制所需的作图元素,然后通过尺寸、几何约束、连接合 并的定义方式定义;
注解标注技巧
6.中心线/中心符号
注意: 凡是由旋转体构成的特征、以及等截面扫描特征的路径必须标注中心线 圆形截面或正多边形截面的特征必须标注中心符号!
注解标注技巧
6.中心线/中心符号
中心线可采用中心线工具生成,也可采用草图工具中的中心线或构造 线绘制获得。
任何实线草图都可设置为中心线
注解标注技巧
Drawing Document Template
• 图纸格式模板(*. slddrt)设置
SolidWorks Drafting Template
绘图格式模板设置
格式模板的位置引用
工具→选项(系统选项)→默认模板 用于:新手模式新建、装配中新建零件、实体分割转存等情况, 推荐设置为最常用的模板
绘图格式模板设置
SolidWorks的实用小技巧

模型:水平或竖直方向键水平或竖直90度Shift+方向键顺时针或逆时针Alt+左或右方向键平移模型Ctrl+方向键放大Z缩小z整屏显示全图f上一视图Ctrl+Shift+Z文件菜单项目:新建SolidWorks 文件Ctrl+N打开文件Ctrl+O从WEB 文件夹打开Ctrl+W保存Ctrl+S打印Ctrl+P额外快捷键:在PropertyManager 或对话框中访问在线帮助F1在FeatureManager 设计树中重新命名一项目(对大部分项目适用)F2 重建模型Ctrl+B强使重建模型及重建其所有特征Ctrl+Q重绘屏幕Ctrl+R在打开的SolidWorks 文件之间循环Ctrl+Tab直线到圆弧/圆弧到直线(草图绘制模式)a撤消Ctrl+z剪切Ctrl+x复制Ctrl+c粘贴Ctrl+v删除Delete下一窗口Ctrl+F6关闭窗口Ctrl+F4视图定向:视图定向菜单空格键前视Ctrl+1后视Ctrl+2左视Ctrl+3右视Ctrl+4上视Ctrl+5下视Ctrl+6等轴测Ctrl+7选择过滤器:过滤边线e过滤顶点v过滤面x切换选择过滤器工具栏F5切换选择过滤器(开/关)F6旋转模型:水平或竖直:方向键;水平或竖直90 度:Shift+方向键;顺时针或逆时针:Alt+左或右方向键平移模型:Ctrl+方向键放大:Z缩小:z整屏显示全图:f上一视图:Ctrl+Shift+Z视图定向菜单:空格键前视:Ctrl+1后视:Ctrl+2左视:Ctrl+3右视:Ctrl+4上视:Ctrl+5下视:Ctrl+6等轴测:Ctrl+7正视于:Ctrl+8过滤边线:e过滤顶点:v过滤面:x切换选择过滤器工具栏:F5切换选择过滤器(开/关):F6新建文件:Ctrl+N打开文件:Ctrl+O从WEB 文件夹打开:Ctrl+W从零件制作工程图:Ctrl+D从零件制作装配体:Ctrl+A保存:Ctrl+S打印:Ctrl+P重复上一命令:Enter在PropertyManager 或对话框中访问在线帮助:F1在FeatureManager 设计树中重新命名一项目(对大部分项目适用):F2展开或折叠FeatureManager设计树:c重建模型:Ctrl+B强使重建模型及重建其所有特征:Ctrl+Q重绘屏幕:Ctrl+R在打开的SolidWorks 文件之间循环:Ctrl+Tab直线到圆弧/圆弧到直线(草图绘制模式):a撤消:Ctrl+z剪切:Ctrl+x复制:Ctrl+c粘贴:Ctrl+v删除:Delete下一窗口:Ctrl+F6关闭窗口:Ctrl+F4点圆弧的两个端点再点圆心就是标注角度,点圆弧的两个端点再点弧线就是标注弧度,1. 将工具按钮放置在不同的工具栏中可根据自己的习惯定义工具栏,把常用的按钮放到不同的工具栏中。
第1章 SolidWorks 2006概述

第1章SolidWorks 2006概述概述SolidWorks是由美国SolidWorks公司自主开发的三维机械CAD软件。
自1995年问世以来,SolidWorks以其强大的功能、易用性和创新性,极大地提高了机械工程师的设计效率,在与同类软件的竞争中逐步确立了其市场地位。
SolidWorks家族在市场上的普及面越来越广,已经逐渐成为主流3D机械设计的第一选择。
其强大的绘图功能、空前的易用性,以及一系列旨在提升设计效率的新特性,不断推进业界对三维设计的采用,也加速了整个3D行业的发展步伐。
SolidWorks2006的推出,不论在价格或是其功能实用性上,都是一个飞跃。
SolidWorks 2006包括大量独特的全新功能,不仅可以帮助工程设计人员以更快速度将更优产品带入市场,而且便于实现从2D至3D的设计方式转变。
2006版软件中包含有200余项针对用户需求的强化功能和重要革新技术,在提高工程设计工作作业效率方面实现了新突破。
这些革新中包括有全新的作业方式,使工程设计人员可以在工作的同时进行设计方案的分析及验证。
1.1 SolidWorks 2006新特点新版SolidWorks2006与SolidWorks2005比起来,依然以提高自动化强化性能和设计效率以及将高级的3D CAD应用简易化、平民化为根本出发点,其中95%以上是来自使用者的建议与要求。
SolidWorks2006很多增强功能使得向3D的过渡比以往任何时候都更轻松、更快速。
这些新的性能和创新功能将会使所有SolidWorks客户的工作效率提高到一个新的水平。
总体说来,新一代SolidWorks不仅使得产品在设计上省时、提高生产力,看起来效果更好,性能更佳,而且其价格和平民化设计在市场上也将更受欢迎。
增功能基本功能中的新增功能1.1.1 基本功能中的新(1)视口:通过视口可以查看模型和工程图-单一视图、双视图(水平或垂直)或四视图,还可以链接正交视图。
【最新精选】SolidWork使用技巧完整版

SOLIDWORKS使用技巧完整版一、SolidWorks命令快捷键一览表:1)旋转模型:· 水平或竖直方向键· 水平或竖直90 度Shift+方向键· 顺时针或逆时针Alt+左或右方向键平移模型Ctrl+方向键放大shift+ Z缩小z整屏显示全图f上一视图Ctrl+Shift+Z2)视图定向:视图定向菜单空格键前视Ctrl+1后视Ctrl+2左视Ctrl+3右视Ctrl+4上视Ctrl+5下视Ctrl+6等轴测Ctrl+73)选择过滤器:过滤边线e过滤顶点v过滤面x切换选择过滤器工具栏F5切换选择过滤器(开/关)F64)文件菜单项目:新建SolidWorks 文件Ctrl+N打开文件Ctrl+O从WEB 文件夹打开Ctrl+W保存Ctrl+S打印Ctrl+P5)额外快捷键:在PropertyManager 或对话框中访问在线帮助F1在FeatureManager 设计树中重新命名一项目(对大部分项目适用)F2 重建模型Ctrl+B强使重建模型及重建其所有特征Ctrl+Q重绘屏幕Ctrl+R在打开的SolidWorks 文件之间循环Ctrl+Tab直线到圆弧/圆弧到直线(草图绘制模式)A撤消Ctrl+Z剪切Ctrl+X复制Ctrl+C粘贴Ctrl+V删除Delete下一窗口Ctrl+F6关闭窗口Ctrl+F4二、SolidWorks编辑技巧1将文件由资源管理器拖动和放置到SolidWorks的窗口中,如此您可以同时打开多个SolidWorks的文件。
2在FeatureManager设计树中选择设置,您可以将某零件上特定的设置拖动放置到一个装配体中。
3选择菜单上的工具/自定义/命令,您可以增加或消除工具栏的图标按钮。
4您可以选择菜单上的工具/干涉检查来确保装配体中的零部件之间不发生交叉干涉。
5在菜单中的工具/选项/文件属性/颜色上,选择上色然后单击高级按钮您能够使零件生成透明度的效果。
solidworks极限尺寸标注

SolidWorks是一种用于三维建模和计算机辅助设计 (CAD) 的软件。
在使用SolidWorks进行设计时,对于零件的尺寸标注是非常重要的,特别是在需要满足严格要求的工程项目中。
本文将介绍SolidWorks中极限尺寸标注的相关知识和技巧。
一、极限尺寸标注的概念和作用极限尺寸标注是指在制图中标注零件的最大或最小尺寸,以确保零件可以正确安装和使用。
在SolidWorks中,极限尺寸标注可以帮助工程师更好地理解设计需求,以及在制造和装配过程中确保零件的质量和性能。
二、SolidWorks中的极限尺寸标注功能在SolidWorks中,可以通过以下步骤实现极限尺寸标注:1. 选择“注释”工具栏中的“标注”选项;2. 在绘图中选择需要标注的尺寸;3. 在出现的标注框中选择“极限值”选项,即可添加极限尺寸标注。
三、极限尺寸标注的注意事项在添加极限尺寸标注时,需要注意以下几点:1. 确保标注的准确性:极限尺寸标注应当准确反映设计要求,避免出现误导或错误的标注;2. 注明标准和公差:在添加极限尺寸标注时,应注明所参照的标准和公差要求,以便生产和检验人员能够正确理解和执行;3. 避免重复标注:在给零件添加极限尺寸标注时,应避免重复标注同一尺寸的最大或最小值,以免混淆和增加不必要的阅读负担。
四、极限尺寸标注的优势和应用价值极限尺寸标注在SolidWorks中有着重要的优势和应用价值:1. 提高设计准确性:通过使用极限尺寸标注,可以更准确地交流和记录设计要求,避免因理解误差或错漏标注而导致的问题;2. 优化制造和装配过程:极限尺寸标注可以帮助制造和装配人员更好地理解设计意图,提高工作效率和准确性;3. 改善质量控制:极限尺寸标注可以作为质量控制和检验的重要依据,确保零件符合设计要求和标准。
五、结语极限尺寸标注是SolidWorks中重要的标注功能之一,对于确保零件质量和性能具有重要作用。
在使用SolidWorks进行设计时,工程师应当充分利用极限尺寸标注,以提高设计准确性和工作效率,确保设计满足要求和标准。
solidworks技巧交点尺寸标注及圆弧顶点尺寸标注

solidworks技巧交点尺寸标注及圆弧顶点尺寸标注SolidWorks技巧:交点尺寸标注及圆弧顶点尺寸标注1. 引言在SolidWorks中,进行CAD建模是一项复杂而又关键的工作。
特别是在进行工程设计时,精确的尺寸标注是至关重要的一步,它直接影响到产品的质量和性能。
本文将重点介绍SolidWorks中的交点尺寸标注及圆弧顶点尺寸标注的技巧,帮助读者更好地应用这些功能进行CAD建模。
2. 交点尺寸标注在实际工程设计中,很多零件在交点处都需要进行尺寸的标注,以确保零件能够准确组装。
在SolidWorks中,进行交点尺寸标注可以通过以下几个步骤来实现:2.1 选择“Smart Dimension”工具在进行建模时,选中需要进行交点尺寸标注的两个交点,然后选择“Smart Dimension”工具。
2.2 添加尺寸标注在选中交点后,鼠标移动到两个交点之间,会出现尺寸标注的提示。
点击后,即可在交点处添加尺寸标注。
2.3 尺寸标注设置在添加尺寸标注后,可以根据需要进行尺寸标注的调整,如尺寸的显示样式、字体大小等。
3. 圆弧顶点尺寸标注除了交点尺寸标注外,在SolidWorks中进行圆弧顶点的尺寸标注也是非常常见的需求。
以下是在SolidWorks中进行圆弧顶点尺寸标注的步骤:3.1 选择“Smart Dimension”工具在建模时,选中需要进行圆弧顶点尺寸标注的圆弧,然后选择“Smart Dimension”工具。
3.2 添加尺寸标注选中圆弧顶点后,移动鼠标至所选择的圆弧上方,点击后即可添加圆弧顶点的尺寸标注。
3.3 尺寸标注设置在添加尺寸标注后,同样可以根据需要进行尺寸标注的调整,确保尺寸标注的清晰和准确。
总结回顾通过本文的介绍,读者可以更深入地了解SolidWorks中交点尺寸标注及圆弧顶点尺寸标注的技巧和方法。
在工程设计中,准确的尺寸标注是确保产品质量和性能的重要步骤,因此要特别注意标注的准确性和清晰度。
solidworks尺寸标注引线 PropertyManager

尺寸标注引线PropertyManager在尺寸标注引线 PropertyManager 中,您可指定尺寸的显示。
如果选择多个尺寸,则只有适用于所有所选尺寸的属性才可使用。
尺寸界线/引线显示可用的箭头和引线类型取决于所选的尺寸类型。
箭头方位。
您可以指定箭头相对于尺寸延伸线的方位:向外、向内、智能、指引的引线。
智能指定在空间过小、不足以容纳尺寸文字和箭头的情况下,将箭头自动放置于延伸线外侧。
指引的引线可以相对于特征的曲面而以任何角度定向,并可平行于特征轴而放置于注解基准面中。
尺寸被选中时,尺寸箭头上会出现圆形箭头控标。
当指针位于箭头控标上时,它的形状将变为。
当您单击箭头控标时(如果尺寸有两个控标,可以单击任一个控标),箭头将向外或向内反转。
尺寸链。
选择此项可显示尺寸链。
样式。
当尺寸具有两个箭头时,您可以为每个箭头选择不同的样式。
此功能支持JIS 尺寸标注标准。
只有当尺寸标注标准分别指定单独的样式时,尺寸 PropertyManager 中才会出现两个清单。
指定以半径标注圆弧或圆的尺寸。
半径直径指定以直径标注圆弧或圆的尺寸。
线性指定以线性尺寸(非径向)标注直径尺寸。
尺寸线打折指定以缩短(折断)的半径尺寸线标注尺寸。
这在半径中心点位于工程图外、或与另一工程图视图相互干扰的情况下很有用处。
使用尺寸控标将中心和折弯重新定位。
如果您将直径尺寸移动到不合适的视图中,该尺寸会打折。
在标注尺寸线打折的半径或直径时,尺寸标注也会显示为 Z字形。
实引线以穿过圆的实线显示标注径向尺寸。
ANSI 标准下不可用。
空引线单箭头/实引线单箭头/空引线双箭头/实引线双箭头/空引线与轴垂直(在您对径向尺寸选择线性时可用)多转折引线(可用于半径、直径、倒角尺寸或孔标注)与轴平行(在您对径向尺寸选择线性 时可用)尺寸置于圆弧内。
指定尺寸箭头位于圆弧的内部。
可将此选项与箭头设定(向内或向外)结合使用,以符合您的工程图绘制标准。
使用文档第二箭头。
solidworks 点与点尺寸标注

solidworks 点与点尺寸标注
Solidworks是一款强大的三维CAD软件,能帮助用户快速地创建机器零件的设计图。
点与点尺寸标注是Solidworks中非常常见的标注方法,可以为设计人员提供准确的尺寸信息,帮助他们了解模型的几何结构和大小。
在本文中,我们将为您介绍如何在Solidworks中使用点与点尺寸标注。
一、打开Solidworks软件,在左侧的工具栏中选择“标注”工具。
点击“标注”按钮,然后选择“点与点尺寸标注”。
二、在设计区域中选择需要标注的两个点。
为此,您可以使用线段工具来画出两件事物之间的距离,然后将鼠标放在线段的一端,并单击鼠标左键。
在弹出的菜单中选择“点标注”。
三、重复以上步骤,选择另一端,并再次选择“点标注”。
四、在弹出的对话框中,您可以设置标注的格式和样式。
例如,可以更改字体,颜色和文本大小。
您也可以添加箭头和其他注释以突出显示标注。
完成后,单击“确定”按钮。
五、现在,您已经成功地使用点与点尺寸标注为Solidworks模型添加尺寸信息了。
您可以重复此过程,添加更多的标注以获得完整的设计图。
综上所述,点与点尺寸标注是Solidworks中非常实用的功能,可以帮助用户在快速创建设计图过程中快速添加尺寸信息,提高设计质量和效率。
通过掌握这种标注方法,用户可以更轻松地创建准确的设计,并获得更好的设计结果。
solidworks工程图添加注解

利用SolidWorks2006生成工程图之后,要对工程图添加相关的注解。
对于一张完整的工程图而言,图纸除了具有尺寸标注之外,还应包括与图纸相配合的技术指标等注解,如:如形位公差、表面粗糙度和技术要求等。
在SolidWorks文件中,既可以在零件文件中添加注解,也可以在装配体文件中添加注解,注解的行为方式与尺寸相似。
在零件和装配体文件中添加注解之后,可以利用模型项目工具将其插入到工程图中,或者直接在工程图中生成注解。
9.1 设定注解选项在添加注解之前,最好首先设定注解选项,这样可以按照自己需要确定注解的形式,达到事半功倍的效果。
如果想要为当前的文件设定注解选项,其操作步骤如下:(1)选择菜单栏中的“工具”|“选项”命令,此时会弹出“文件属性”对话框。
(2)在该对话框中选择“文件属性”标签。
(3)继续选择“注释”选项,会出现如图9-1所示的“文件属性(D)- 出详图 - 注释”对话框。
图9-1 “文件属性(D)-出详图-注释”对话框(4)根据需要设定“文字对齐”选项,利用该选项可以选择左、右或中来对齐注释文字。
(5)设定“引线连接于注解”选项,用以指定引线附著于文字的哪一端:左端、右端或距离附著点的最近端等。
(6)设定“引线样式”选项,引线样式包括:引线样式:在该选项下选择直线、折弯、或下划线引线之一来确定引线的样式。
"引线长度:利用该选项可以指定引线折断处和注释文字之间的距离。
"(7)设定“边界”选项,边界包括:样式:从该选项清单中选择一个样式来取定边界的样式。
“无”选项表示将使文字带引线,但文字周围没有边框。
"大小:可以选择紧密配合,扩充到将文字紧密配合,或选择容纳由一至五个字符大小的空间。
"(8)然后单击对话框中的“确定”按钮,即可完成对当前文件的注解设置。
9.2 注释在文档中,注释可为自由浮动或固定,也可带有一条指向某项(面、边线或顶点)的引线而放置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
尺寸标注引线PropertyManager
在尺寸标注引线 PropertyManager 中,您可指定尺寸的显示。
如果选择多个尺寸,则只有适用于所有所选尺寸的属性才可使用。
尺寸界线/引线显示
可用的箭头和引线类型取决于所选的尺寸类型。
箭头方位。
您可以指定箭头相对于尺寸延伸线的方位:向外、向内、智能、指引的引线。
智能指定在空间过小、不足以容纳尺寸文字和箭头的情况下,将箭头自动放置于延伸线外侧。
指引的引线可以相对于特征的曲面而以任何角度定向,并可平行于特征轴而放置于注解基准面中。
尺寸被选中时,尺寸箭头上会出现圆形箭头控标。
当指针位于箭头控标上时,它的形状将变
为。
当您单击箭头控标时(如果尺寸有两个控标,可以单击任一个控标),箭头将向外或
向内反转。
尺寸链。
选择此项可显示尺寸链。
样式。
当尺寸具有两个箭头时,您可以为每个箭头选择不同的样式。
此功能支持JIS 尺寸标注标准。
只有当尺寸标注标准分别指定单独的样式时,尺寸 PropertyManager 中才会出现两个清单。
指定以半径标注圆弧或圆的尺寸。
半径
直径
指定以直径标注圆弧或圆的尺寸。
线性
指定以线性尺寸(非径向)标注直径尺寸。
尺寸线打折
指定以缩短(折断)的半径尺寸线标注尺寸。
这在半径中心点位于工程图外、或
与另一工程图视图相互干扰的情况下很有用处。
使用尺寸控标将中心和折弯重新定位。
如果您将直径尺寸移动到不合适的视图中,该尺寸会打折。
在标注尺寸线打折的半径或直径时,尺寸标注也会显示为 Z
字形。
实引线
以穿过圆的实线显示标注径向尺寸。
ANSI 标准下不可用。
空引线
单箭头/实引线
单箭头/空引线
双箭头/实引线
双箭头/空引线
与轴垂直(在您对径向尺寸选择线
性时可用)
多转折引
线(可用于半径、直径、倒角尺寸或孔标注)
与轴平行
(在您
对径向尺寸选择线性 时
可用)
尺寸置于圆弧内。
指定尺寸箭头位于圆弧的内部。
可将此选项与箭头设定(向内或向外)结合使用,以符合您的工程图绘制标准。
使用文档第二箭头。
对包含外部箭头的直径尺寸(非线性),指定以文档默认的形式设置第二箭头。
要指定文档的默认设置,请在下列一项中选择显示第二向外箭头:
∙ 文档属性 - 半径尺寸 ∙ 文档属性 - 直径尺寸 ∙
文档属性 - 孔标注
要覆写文档的默认值,应清除使用文档第二箭头,然后选择显示第二端向外箭头以打开或关闭箭头显示。
使用文档的折弯长度。
在文档属性- 尺寸中使用折弯引线长度。
如消除选择,您可以指定尺寸折断引线长度。
在框中键入数值。
引线样式
使用文档显示
∙选择此选项可以使用为所选尺寸类型配置的样式和线粗:
∙
o bsp;文档属性- 角度尺寸
o bsp;文档属性- 弧长尺寸
o bsp;文档属性- 倒角尺寸
o bsp;文档属性- 孔标注
o bsp;文档属性- 线性尺寸
o bsp;文档属性- 尺寸链
o bsp;文档属性- 半径尺寸
∙清除此选项可设定引线样式或线粗。
折断线
折断线。
在工程图中,在需要穿过其它尺寸或延伸线的情况下,选择要折断的尺寸和延伸线。
您只能选择在穿越箭头时折断延伸线。
参阅文档属性- 尺寸,然后选择只绕尺寸箭头折断。
使用文档间隙。
使用文档属性- 尺寸中的值。
间隙。
如果您不使用文档的默认值,请输入一个数值。
当尺寸线被折断时,它们将绕附近的线折断。
如果尺寸的移动幅度较大,它可能不会绕新的附近尺寸折断。
若想更新显示,解除尺寸线折断然后再将它们折断即可。
自定义文字位置
更多尺寸图标,请参阅尺寸标注引线/文字。
圆弧条件
您可以设置如何标注圆弧或圆之间的尺寸。
第一个或第二个圆弧条件:
选择中心、最小或最大。
当您在标注圆弧或圆之间的距离尺寸时,可使用以下选项:
∙第一圆弧条件指定何处是圆弧或圆之间距离的测量位置。
∙第二圆弧条件指定当两个项目都为圆弧或圆时,何处是第二项目的距离测量位置。
在下列范例中,第一圆弧条件就是中心,第二圆弧条件则设定如下。
