酸雾净化塔的结构原理

玻璃钢酸雾酸气净化塔设备工艺原理

玻璃钢酸雾酸气净化塔设备工艺原理一、概述玻璃钢酸雾酸气净化塔是一种用于净化酸雾、酸气等化学废气的设备。

其主要原理是利用化学吸收剂对污染气体进行吸收，使其化学反应后从而达到净化的效果。

本文将详细介绍玻璃钢酸雾酸气净化塔设备的工艺原理。

二、玻璃钢酸雾酸气净化塔工艺原理1.环保净化设备玻璃钢酸雾酸气净化塔是一种环保净化设备，其主要作用是将废气中的污染物质与化学吸收剂接触以及反应，从而实现双重净化和处理。

同时，该设备还运用了许多先进的技术来保证处理出的气体是达到国家规定排放标准的，同时对于环境的保护有非常高的效益。

2.净化原理玻璃钢酸雾酸气净化塔的主要净化原理是化学吸收剂吸收污染物质后，进行反应，从而将有害的气体转化成无害的物质。

该设备主要采用了硫酸和氢氧化钠作为化学吸收剂。

硫酸可以吸收氧化氮和二氧化硫，氢氧化钠则可以吸收氯气和氯化氢，在通过化学反应后，将废气达到标准的排放要求。

3.设备组成玻璃钢酸雾酸气净化塔主要由塔体、进气管、出气管、填料层和化学吸收剂储液罐组成。

当废气从进气管进入塔体后，根据塔内的填料层，废气会与化学吸收剂进行接触反应，从而实现净化效果，最后将处理好的气体从出气管排放。

4.设备优势玻璃钢酸雾酸气净化塔设备的主要优势是净化效率高、稳定性好、使用寿命长和维修成本低等特点。

同时，该设备还具有易于安装、操作方便、占地面积小等优势。

此外，该设备还可以使用循环再生的方式，不仅可以降低废液的排放，还可以延长使用寿命。

三、总结玻璃钢酸雾酸气净化塔设备的工艺原理基本上就是通过化学反应来吸收和净化污染气体。

这种设备广泛用于化工、冶金等行业的废气处理。

其优势在于净化效率高、稳定性好、使用寿命长等方面，同时还可以使用循环再生来降低废液的排放，保证环境的清洁和健康。

酸雾吸收塔设计方案

酸雾吸收塔设计方案1. 引言酸雾吸收塔是一种用于处理工业废气中酸性成分的设备。

它通过将废气通入塔体，在塔内与吸收剂进行接触和反应来去除废气中的酸性成分。

本文将详细介绍酸雾吸收塔的设计方案。

2. 设计原理酸雾吸收塔的设计原理基于气液吸收技术。

废气通过塔体时，酸性组分被吸收剂吸收，从而实现去除酸雾的目的。

一般情况下，吸收剂是一种水溶液，如氢氧化钠或石灰水。

3. 设计要求在设计酸雾吸收塔时，需要满足以下主要要求：•塔体材料应具有良好的耐腐蚀性，以适应酸性废气的处理。

•塔体结构应具有良好的密封性，确保废气不会泄漏。

•吸收剂的流量和浓度需要根据废气中的酸性成分进行调整，以实现高效的吸收效果。

•废气处理后的排放应符合相关排放标准。

•设计和操作要方便、安全可靠。

4. 设计步骤4.1 确定处理对象和工艺参数首先需要确定待处理的废气成分和酸性成分的浓度，以及废气处理的目标。

同时还需确定操作条件和要求，如处理效率、处理量等。

4.2 选择吸收剂根据废气的性质和目标酸性物质的种类，选择适合的吸收剂。

常用的吸收剂有氢氧化钠和石灰水，它们分别适用于不同的酸性成分。

4.3 确定塔体结构根据处理量和操作要求，确定合适的塔体尺寸和形状。

塔体一般由耐酸性材料制成，如玻璃钢、不锈钢等。

同时还需考虑塔体的填料、分布器、塔板等设计。

4.4 设计吸收剂循环系统吸收剂循环系统用于将废气中吸收的酸性成分吸收剂送回到塔内。

该系统通常包括泵、管道、循环箱等组成，并需要考虑泵的流量和性能。

4.5 设计废气进出口和废气处理设备根据废气的流量和操作要求，合理设计废气进出口以及废气处理设备。

废气处理设备通常包括风机、排气口等，需要考虑其运行稳定性和排放能力。

4.6 完善安全措施酸雾吸收塔的设计和操作过程中需要重视安全问题。

例如，可以设置液位控制器、压力传感器等安全设备，以确保设备运行安全。

5. 设计结果与评价经过以上的设计步骤，可以得到酸雾吸收塔的设计结果。

酸雾洗涤塔工作原理

酸雾洗涤塔工作原理一、引言酸雾洗涤塔是一种常见的气体净化设备，广泛应用于化工、电力、冶金等行业中。

它主要用于去除废气中的酸性气体，净化废气，保护环境。

本文将从酸雾洗涤塔的工作原理角度进行介绍。

二、酸雾洗涤塔的结构酸雾洗涤塔通常由上部塔体、中部填料层和下部液体收集器组成。

废气从塔体底部进入，经过填料的层层过滤，最后经过喷淋装置喷洒的液体进行洗涤，然后由液体收集器收集并排出。

三、酸雾洗涤塔的工作原理1. 气液接触废气进入酸雾洗涤塔后，首先经过填料层，废气与填料表面的洗涤液进行接触，使废气中的酸性气体溶解于洗涤液中。

填料层的作用是增加气液接触面积，提高洗涤效果。

2. 洗涤液的喷淋洗涤液通过喷淋装置均匀地喷洒在填料上，形成薄膜状，使废气与洗涤液充分接触。

喷淋装置通常采用喷嘴或喷雾器，可以调节喷淋液量和喷淋强度，以满足不同的工况要求。

3. 酸性气体的溶解和反应废气中的酸性气体溶解在洗涤液中，发生化学反应。

洗涤液中的化学试剂可以与酸性气体发生中和反应，或形成可溶性盐类，从而将酸性气体彻底去除。

4. 液体收集和回收经过洗涤后的废气上升到塔顶，其中的液滴会被填料层截留下来，然后滴入液体收集器中。

液体收集器收集废气中的液滴，并将其排出。

排出的液体可以进行处理后回收使用，从而实现资源的循环利用。

四、酸雾洗涤塔的优势1. 高效净化酸雾洗涤塔具有较大的气液接触面积和较高的质量传递效率，可以高效地去除废气中的酸性气体，净化废气。

2. 环保节能酸雾洗涤塔采用循环使用的洗涤液，可以减少化学试剂的消耗，降低废液的排放，实现资源的节约和环境的保护。

3. 适应性强酸雾洗涤塔可以根据不同工况需求进行调整，包括喷淋液量、喷淋强度、填料种类等，适应不同酸性气体的处理。

五、酸雾洗涤塔的应用领域酸雾洗涤塔广泛应用于化工、电力、冶金、电镀、半导体等行业中，特别是在制酸、酸洗、酸蚀等工艺过程中产生的酸性废气的净化处理中。

六、总结酸雾洗涤塔通过气液接触、洗涤液喷淋、酸性气体溶解和液体收集回收等工艺步骤，实现了废气中酸性气体的净化。

酸雾净化塔的使用说明酸雾净化塔结构简介、工艺流程

酸雾净化塔的使用说明酸雾净化塔结构简介、工艺流程1、酸雾中和塔：φ800~φ3500，塔体体内装有一定高度φ50mm塑料鲍而环或多面空心球为填料层。

使碱液与酸雾气接触面大，接触时间长，吸收效率高，无害气体最终由塔顶风帽排出，尾气排放符合国家排放要求。

2、碱液箱：箱体上配有爬梯、排污管等。

3、风机：选用材质为聚酯聚丙烯制成的GBF4-72-12A型风机作为排风机A式传动。

4、碱液泵：选用氟塑料衬里或塑料衬里离心泵为碱泵，具有良好的防腐蚀性能和运转性能，易于检修。

碱液泵出口没有防腐压力表和取样阀。

风机进气管道为聚丙烯圆管道。

安装注意事项1、对于聚丙烯酸雾净化塔基础的安装面,应保证在同一水平面上，净化塔底脚须知螺栓或沓接固定在基础的予埋钢板上。

2、聚丙烯风机安装时，应严防杂物掉入风机内。

净化塔安装完成后，在试车之前必须清除塔内污物。

因一般聚丙烯易燃，安装及维修过程中，严禁使用明火。

3、贮液箱内NaOH溶液浓度应保持在4-16%范围内，当NaOH浓度低于2%时，必须加注NaOH溶液或更换新的NaOH溶液。

贮液箱中废液应根据实际使用情况进行更换。

4、如聚丙烯风机安装在室内，风机的电机应采取防雨措施。

对于聚丙烯净化塔金属支架至少每年进行防腐处理二次。

酸雾净化塔净化顺序过程原理(1)吸风罩－－进风管道－－风机（或进风段）－－进风段第一段滤料层（第一级中和反应段）－－第二级滤料层（第二级中和反应段）旋流板－－出风帽盖－－排风管（或吸入段风机）(2)酸雾净化塔工作原理：酸雾净化塔采用氢氧化钠溶液为吸收中和液来净化酸雾废气。

气体由离心通风机压入或吸入进风段，再向上流动，至第一滤料层，与第一级喷咀喷出的中和液接触反应。

吸收后的废气继续向上流动至第二滤料层，与第二级喷咀喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管或风机排入大气中。

酸雾净化塔的特点如下:它具有效力高、耐腐蚀性强，高强度、低噪声、耗电省、体积小，拆装维修方便，轻巧耐用，外形美观大方等优点.BSG-2型酸雾净化塔是对普通酸雾净化塔产品基础上进行重新设计的一种新型玻璃钢环保设备，采用一级鼓泡，两级喷淋，四级吸收，同时对填料层及塔体进行了技术参数上的优化，净化效率可达98%，净化后的酸雾废气大大低于国家排放标准，是当前国内外最理想的高浓度、较高温度酸碱净化设备。

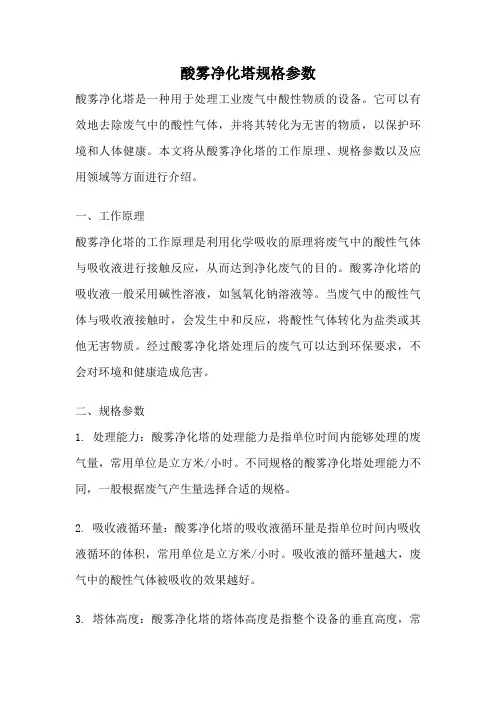

酸雾净化塔规格参数

酸雾净化塔规格参数酸雾净化塔是一种用于处理工业废气中酸性物质的设备。

它可以有效地去除废气中的酸性气体，并将其转化为无害的物质，以保护环境和人体健康。

本文将从酸雾净化塔的工作原理、规格参数以及应用领域等方面进行介绍。

一、工作原理酸雾净化塔的工作原理是利用化学吸收的原理将废气中的酸性气体与吸收液进行接触反应，从而达到净化废气的目的。

酸雾净化塔的吸收液一般采用碱性溶液，如氢氧化钠溶液等。

当废气中的酸性气体与吸收液接触时，会发生中和反应，将酸性气体转化为盐类或其他无害物质。

经过酸雾净化塔处理后的废气可以达到环保要求，不会对环境和健康造成危害。

二、规格参数1. 处理能力：酸雾净化塔的处理能力是指单位时间内能够处理的废气量，常用单位是立方米/小时。

不同规格的酸雾净化塔处理能力不同，一般根据废气产生量选择合适的规格。

2. 吸收液循环量：酸雾净化塔的吸收液循环量是指单位时间内吸收液循环的体积，常用单位是立方米/小时。

吸收液的循环量越大，废气中的酸性气体被吸收的效果越好。

3. 塔体高度：酸雾净化塔的塔体高度是指整个设备的垂直高度，常用单位是米。

塔体高度的大小会影响酸雾净化的效果，一般情况下，塔体高度越高，废气中的酸性气体被吸收的效果越好。

4. 塔径：酸雾净化塔的塔径是指塔底直径，常用单位是米。

塔径的大小会影响酸雾净化的效果，一般情况下，塔径越大，废气中的酸性气体被吸收的效果越好。

5. 塔体材质：酸雾净化塔的塔体材质是指塔体的制作材料，常用的材料有碳钢、不锈钢等。

根据不同的工作环境和废气特性，选择适合的塔体材质可以提高设备的使用寿命和净化效果。

三、应用领域酸雾净化塔广泛应用于化工、冶金、电子、制药等行业中产生的酸性废气的处理。

例如，电子工厂中的酸性废气主要来自于腐蚀性气体的排放，如氯化氢、硫酸蒸气等。

而化工厂中的酸性废气主要来自于生产过程中的副产物，如硫酸、盐酸等。

酸雾净化塔可以有效地将这些酸性气体转化为无害物质，保护生态环境。

酸碱废气处理(喷淋塔)的特点和工作原理

酸碱废气处理（喷淋塔）的特点和工作原理
一、酸碱废气处理（喷淋塔）的结构组成：
酸碱废气处理塔分单塔体和双塔体.采用圆形塔体，用法兰分段连接而成。

具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。

二、酸碱废气处理（喷淋塔）的工作原理：
酸碱废气处理（喷淋塔)主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气.吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。

净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。

以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。

备注:工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等.
三、酸碱废气处理塔(喷淋塔）具有以下特点：
1。

艺简单,管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；
2. 压降较低，操作弹性大，且具有很好的除雾性能；
酸碱废气处理塔（喷淋塔)适用范围:
广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理.如调味食品、制酸、酸洗、电镀、电解、蓄电池等。

酸碱废气处理塔（喷淋塔）原理图：。

酸雾吸收塔原理(一)

酸雾吸收塔原理(一)酸雾吸收塔原理解析1. 引言在工业生产和大气污染治理中，酸雾（尤其是硫酸雾和盐酸雾）被广泛认为是一种严重的空气污染物。

酸雾会对生态环境和人类健康造成严重危害。

为了有效减少酸雾的排放和危害，酸雾吸收塔应运而生。

2. 酸雾吸收塔的基本原理酸雾吸收塔是一种常见的气体净化设备，其主要作用是将含有酸性气体的废气通过塔内的吸收液进行吸收和中和，达到净化废气的目的。

该设备的基本原理如下：•吸收过程：废气中的酸性气体进入酸雾吸收塔后，与塔内的吸收液（通常是一种碱性液体）进行接触和反应。

酸性气体与碱性液体中的碱性成分发生化学反应，生成盐类等物质并释放出热量。

•传质过程：废气中的酸性气体通过分子扩散、对流和热量传递等方式，与吸收液中的碱性成分进行传质。

•中和过程：废气中的酸性气体在吸收液中被中和成盐类物质，从而将废气中的酸性物质转化为相对无害的盐类。

3. 酸雾吸收塔的结构和工作原理酸雾吸收塔通常由以下几个主要组件构成：•填料层：填料层作为废气和吸收液的接触界面，具有较大的表面积，有利于提高传质效果。

常见的填料材料有塑料块、陶瓷环等。

•进气口：废气通过进气口进入吸收塔并与吸收液接触反应。

•喷淋系统：吸收塔内配备有喷淋系统，用于将吸收液雾化并均匀分布到填料层上。

雾化喷淋有利于增加废气与吸收液的接触面积，提高传质效果。

•出口口：经过吸收和中和处理后，净化后的气体通过出口口排放到大气中。

•排液系统：废气净化过程中产生的废液需要及时排出，以维持吸收液的性能。

4. 酸雾吸收塔的工作条件和注意事项酸雾吸收塔在实际应用中需要注意以下几个问题：•吸收液的选择：根据废气中酸性组分的种类和浓度，选择适合的吸收液。

常见的吸收液有氢氧化钠溶液、氢氧化钙溶液等。

•塔内温度：控制塔内温度有助于促进吸收液的吸收能力和废气的传质效果。

过高或过低的温度都可能影响吸收效果。

•填料层的优化：合理选择填料材料和填料形状，可以提高废气和吸收液的接触效率，提高吸收效果。

SJT型酸雾洗涤净化塔

SJT型酸雾洗涤净化塔一、设备简介SJT型酸雾净化装置是我厂经过多年研制，在不断改进和创新的基础上，设计制造出的一种高效、节能实用的环保设备。

其适用于各种材料的酸洗工艺，对酸洗工艺过程中产生的酸雾(H2S04)、氯化氢(HCL)气体及氟化氢(HF)气体、铬酸雾(CrO3)、氰氢酸(HCN)气体、硫化氢(H2S)、氨气(NH3)、碱蒸汽等水溶性气体，净化率达95%以上。

本酸雾净化塔采用一级鼓泡，一级(或两级)喷淋处理，外壳全采用聚丙烯制作，主机中设有压力鼓泡管、丝网捕沫器和筛孔盘式喷淋器等装置，并配有填料层，气液接触充分，净化后的酸雾废气大大低于国家排放标准，且设备操作方便、便于安装检修、强度高、使用寿命长、占地面积小。

是当前最理想的高浓度、较高温度酸碱净化设备。

处理排放气体，符合“大气污染物综合排放标准（GB16297-1996）。

二、结构本酸雾净化塔由圆形塔体，用聚氯乙烯材料由法兰连接分段制作而成。

具体结构由进风段、压力室、鼓泡贮液箱、两级喷淋段、旋流板、出风锥帽、风管、风道、液体流量计、液位计、压力检测口、酸缄度仪等组成。

酸雾净化塔它具有效力高、耐腐蚀性强，高强度、低噪声、耗电省、体积小，拆装维修方便，轻巧耐用，外形美观大方等优点。

三、工作原理及工艺流程酸雾净化塔采用氢氧化钠溶液为吸收中和液来净化酸雾废气。

酸雾废气由风机压入净化塔的内筒形成压力室，再由压力室均配给每根鼓泡管，废气通过鼓泡进入贮液箱的吸收中和液中产生鼓泡，使气液充分接触，再向上流动，至第一滤料层，与第一级喷咀喷出的中和液接触反应。

吸收后的废气继续向上流动至第二滤料层，与第二级喷咀喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管或风机排入大气中。

本塔配用玻璃钢离心通风机和防腐耐酸水泵。

当处理风量在10000立方米以上时，采用二台水泵就能达到设计要求。

当处理酸雾温度较高时，在吸雾口配备冷凝器，以减少酸的流失、降低酸雾浓度。

酸雾吸收器工作原理

酸雾吸收器工作原理
酸雾吸收器是一种用于去除工业废气中酸性物质的设备。

它主要应用于炼油、化工、电力等行业，能够有效地减少酸性物质对环境的污染。

酸雾吸收器的工作原理是基于吸收剂与酸性物质之间的化学反应。

一般来说，酸性物质在废气中以气态存在，通过酸雾吸收器后，与吸收剂发生反应，形成水溶液或盐类。

这样就能够将酸性物质从废气中去除。

酸雾吸收器的主要组成部分包括吸收塔、吸收剂循环系统和废气处理系统。

废气首先进入吸收塔，吸收塔内部通常有填料，用于增大接触面积，提高吸收效果。

吸收剂通过喷淋装置从塔顶向下喷淋，与废气中的酸性物质接触并发生反应。

吸收剂中的酸性物质浓度逐渐增加，经过循环系统回到吸收塔继续使用。

在废气处理系统中，酸雾吸收器的出口连接着除尘器和排放管道。

除尘器用于去除吸收塔中可能带出的固体颗粒物，确保排放的废气达到环保要求。

排放管道将经过处理的废气排放到大气中。

酸雾吸收器的性能主要取决于吸收剂的选择和设计参数的优化。

常用的吸收剂包括氢氧化钠、氢氧化钙等碱性物质，它们能够与酸性物质发生中和反应。

设计参数包括吸收塔的高度、填料的选择、吸收剂的流量等，这些参数的合理配置能够提高吸收效率，降低能耗。

酸雾吸收器的优点是操作简单、效果稳定、处理效率高。

它能够有效地去除工业废气中的酸性物质，减少对环境的污染。

同时，酸雾吸收器还可以回收吸收剂中的酸性物质，降低运营成本。

总之，酸雾吸收器是一种重要的工业废气处理设备，通过化学反应去除废气中的酸性物质。

它的工作原理简单明了，具有高效、稳定的处理效果，能够有效地保护环境，降低污染物排放。

酸雾净化塔工作原理及示意图

DGS-B-20型酸雾净化塔（DW-B-20000玻璃钢酸雾（酸气）净化塔）一、酸雾净化塔特点及结构DW-B-20000璃钢酸雾（酸气）净化塔是本公司根据国外废气处理设备结合我公司酸雾处理塔改进的新一代废气处理设备。

该设备具有阻力小、能耗省、噪声低、处理效率高。

能处理氯化氢、氟化氢、氨气、硫酸雾、磷酸残留、硫化氢等有机酸雾气体。

低于国家排放标准。

它具有效力高，耐腐蚀性强，高强度．低噪声、耗电少、体积小、拆装维修方便、轻巧耐用，外形美观大方等优点。

本净化塔采用圆形塔体，用法兰分段联接而成，具体结构由贮液箱，进风段、多级喷淋段、旋流板、出风锥帽等组成。

其特点是，制作方便，便于按装检修，强度高，占地面积小，除水部份：塑料制隔离式产生水气分离；喷淋形式采用多层填料，多级喷淋。

使接触，提高净化效率。

二、净化塔的原理：实验室通风中需处理的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。

经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平。

三、净化塔主体：1、复合玻璃钢贮液箱加液管，进风段采用复合玻璃钢制作。

2、保尔环滤料到和有机玻璃检视孔。

3、有效的挡水板，玻璃钢风帽。

四、酸雾净化塔的维护方法：1、贮液箱中NaOH溶液浓度应保持在2－6%范围内。

2、当浓度低于2%时，必须加注NaOH溶液。

3、贮液箱中由酸碱中和生成的盐浓度高于20%时或实际使用情况进行定期更换溶液。

BF4-72-6C风机F4-72型系列风机是按国家标准制作的新型耐腐蚀离心式通风机，是以优质碳素钢为骨架，以特定工艺加工的聚脂玻璃钢进行复合制作，它具有全玻璃钢风机的耐腐蚀性能和钢质风机的结构强度。

酸雾吸收器工作原理

酸雾吸收器工作原理酸雾吸收器是一种用于处理工业废气中酸性成分的设备，它能有效地去除废气中的酸性物质，减少对环境的污染。

酸雾吸收器主要由吸收塔、喷淋系统、废液收集系统和排放系统等组成。

1. 吸收塔吸收塔是酸雾吸收器的核心部件，它通常采用塔式结构，内部填充有吸附剂，如活性炭、活性氧化铝等。

废气从底部进入吸收塔，并通过填料层与吸附剂接触，酸性成分被吸附剂吸附。

2. 喷淋系统喷淋系统位于吸收塔的顶部，主要用于向吸收塔内部喷洒吸收液。

吸收液通常是一种碱性溶液，如氢氧化钠溶液。

喷淋系统通过喷嘴将吸收液均匀地喷洒在填料层上，使废气与吸收液充分接触，从而实现酸性成分的吸收。

3. 废液收集系统废液收集系统用于收集吸收塔中吸收液与吸附剂吸附的酸性成分。

收集系统通常由底部的收集槽和废液排放管道组成。

废液经过收集槽收集后，通过排放管道排出。

4. 排放系统排放系统用于将经过吸收塔处理后的废气排放到大气中。

废气经过吸收塔后，酸性成分被吸附剂吸附，经过废液收集系统收集后，剩余的气体被排放系统排出。

酸雾吸收器的工作原理主要是通过吸附剂吸附废气中的酸性成分，从而达到净化废气的目的。

吸附剂具有较大的比表面积和亲和力，能够有效地吸附废气中的酸性成分。

喷淋系统将吸收液喷洒在填料层上，使废气与吸收液充分接触，酸性成分被吸收液吸收。

废液收集系统收集吸收液中的酸性成分，而排放系统将经过处理的废气排放到大气中。

酸雾吸收器的应用范围广泛，常见于化工、电子、冶金、电镀等行业。

它能够有效地净化废气，降低对环境的污染，保护人们的健康和生活质量。

同时，酸雾吸收器还可以回收废液中的有价值物质，提高资源利用效率。

总结起来，酸雾吸收器是一种用于处理工业废气中酸性成分的设备，其工作原理是通过吸附剂吸附废气中的酸性成分，喷淋系统将吸收液喷洒在填料层上，废液收集系统收集酸性成分，排放系统将经过处理的废气排放到大气中。

酸雾吸收器的应用可以有效地净化废气，降低环境污染，保护人们的健康和生活质量。

酸雾吸收器工作原理

酸雾吸收器工作原理酸雾吸收器是一种常用于工业领域的设备，用于去除废气中的酸性物质。

其工作原理基于吸收剂与废气中的酸性物质之间的化学反应，将酸性物质转化为无害的化合物，从而净化废气。

一、酸雾吸收器的组成部分1. 吸收塔：酸雾吸收器的核心部分，通常由耐酸材料制成，内部填充有吸收剂。

2. 吸收剂：通常采用碱性物质作为吸收剂，如氢氧化钠、氢氧化钙等。

吸收剂具有强碱性，可以与酸性物质发生中和反应。

3. 进气口：用于将含有酸性物质的废气引入吸收塔。

4. 出气口：用于排放经过吸收处理后的无害气体。

5. 冷却装置：酸雾吸收器通常需要配备冷却装置，用于降低废气温度，提高吸收效果。

二、酸雾吸收器的工作过程1. 废气进入吸收塔：废气通过进气口进入吸收塔，废气中的酸性物质与吸收剂接触。

2. 酸性物质吸收：酸性物质与吸收剂发生化学反应，酸性物质被中和为无害的化合物。

例如，废气中的硫酸气体可以与氢氧化钠反应生成硫酸钠。

3. 冷却处理：废气在吸收过程中会产生热量，需要通过冷却装置进行降温处理，以提高吸收效果。

4. 净化后的气体排放：经过吸收处理后，废气中的酸性物质已经被转化为无害的化合物，净化后的气体从出气口排放。

5. 吸收剂再生：随着吸收剂的使用，其活性会逐渐降低，需要进行再生。

再生过程中，吸收剂中的酸性物质会被去除，使吸收剂恢复活性，以便继续使用。

三、酸雾吸收器的优势和应用领域1. 高效净化：酸雾吸收器可以高效地去除废气中的酸性物质，大大减少对环境的污染。

2. 灵活性：吸收剂的种类可以根据废气中酸性物质的不同进行选择，提高吸收效果。

3. 安全可靠：酸雾吸收器采用耐酸材料制造，具有较高的耐腐蚀性和稳定性。

4. 应用广泛：酸雾吸收器广泛应用于化工、电力、冶金、石油等行业，特别是在硫酸、盐酸等酸性物质处理方面有着重要的应用。

总结：酸雾吸收器是一种常用的废气处理设备，通过化学反应将废气中的酸性物质转化为无害的化合物，从而实现废气的净化。

酸雾水喷淋+吸收塔工作原理

酸雾水喷淋+吸收塔工作原理
酸雾水喷淋+吸收塔是一种常用的工业净化设备，主要用于处
理含有酸性气体的废气。

其工作原理如下：
1. 酸雾水喷淋：废气中的酸性气体通过酸雾水喷淋装置，通过喷嘴将喷淋水雾化成小颗粒。

这些小水颗粒会与废气中的酸性气体发生化学反应，形成水溶液。

2. 吸收塔：经过酸雾水喷淋的废气和水溶液进入吸收塔，塔内布置有填料层，酸雾水和废气在填料层中接触并反应。

填料的选择会影响接触面积和废气处理效果。

3. 吸收反应：在填料层中，酸性气体会与溶液中的水发生反应，主要是物理吸收和化学吸收。

物理吸收是指酸气分子在水溶液中溶解，而化学吸收是指酸气分子与溶液中的碱性物质反应生成盐。

4. 反应产物处理：反应后，废气中的酸性气体被吸收转化为水溶液中的盐。

这些盐可以通过后续的处理过程进行分离和处理。

5. 净化废气：经过吸收塔处理后，废气中的酸性气体被有效地吸收转化为水溶液，净化后的废气可以被排放或进一步处理。

通过酸雾水喷淋+吸收塔的工作原理，可以实现对含有酸性气
体的废气进行有效的净化和处理，达到环境保护的目的。

酸雾吸收器工作原理

酸雾吸收器工作原理酸雾吸收器是一种用于处理工业废气中酸性物质的设备，它的工作原理是通过化学吸收的方式将废气中的酸性物质吸收并转化为无害物质，以净化废气并保护环境。

一、酸雾吸收器的组成酸雾吸收器主要由以下几个部分组成：1. 吸收塔：吸收塔是酸雾吸收器的核心部件，通常采用圆柱形或方形的塔体结构。

塔体内部通常设置有填料层，用于增加气液接触面积，促进反应和吸收过程的进行。

2. 进气口：进气口用于将待处理的酸性废气引入吸收塔内。

通常在进气口处设置有喷淋装置，用于将吸收剂均匀喷淋到废气中。

3. 出气口：出气口用于将经过吸收处理后的废气排放到大气中。

4. 吸收剂循环系统：吸收剂循环系统由吸收剂储罐、泵和管道组成，用于将吸收剂循环供给吸收塔，并将吸收后的酸性物质转移到后续处理环节。

二、酸雾吸收器的工作原理酸雾吸收器的工作原理可以分为以下几个步骤：1. 吸收剂喷淋：酸性废气通过进气口进入吸收塔内，废气在进入塔体之前会经过预处理，如除尘等。

进入吸收塔后，废气会与吸收剂进行接触。

吸收剂通常是一种碱性溶液，如氢氧化钠溶液。

吸收剂通过喷淋装置均匀喷淋到废气中，形成气液接触面积增大的情况，从而促进酸性物质的吸收。

2. 酸性物质吸收：废气中的酸性物质在与吸收剂接触的过程中，会发生化学反应，被吸收剂吸收。

常见的酸性物质包括硫酸、盐酸、硝酸等。

这些酸性物质会与吸收剂中的碱性物质发生中和反应，生成相应的盐类或水溶液。

3. 吸收剂再生：经过吸收处理后的废气会从吸收塔的顶部排出，而吸收剂中吸收的酸性物质则会被转移到吸收剂循环系统中。

为了保持吸收剂的吸收能力，需要对吸收剂进行再生。

再生通常通过加热的方式进行，将吸收剂中的酸性物质蒸发出来，再经过冷凝和除尘等处理，将酸性物质从吸收剂中分离出来，得到再生后的吸收剂，以供下一次循环使用。

4. 酸性物质处理：从吸收剂循环系统中分离出的酸性物质需要经过进一步的处理，以确保其安全无害。

常见的处理方法包括中和、沉淀、过滤等，将酸性物质转化为无害物质或固体废物，以便进行后续的处置。

酸雾净化塔工作原理及示意图说课材料

DGS-B-20型酸雾净化塔（DW-B-20000玻璃钢酸雾（酸气）净化塔）一、酸雾净化塔特点及结构DW-B-20000璃钢酸雾（酸气）净化塔是本公司根据国外废气处理设备结合我公司酸雾处理塔改进的新一代废气处理设备。

该设备具有阻力小、能耗省、噪声低、处理效率高。

能处理氯化氢、氟化氢、氨气、硫酸雾、磷酸残留、硫化氢等有机酸雾气体。

低于国家排放标准。

它具有效力高，耐腐蚀性强，高强度．低噪声、耗电少、体积小、拆装维修方便、轻巧耐用，外形美观大方等优点。

本净化塔采用圆形塔体，用法兰分段联接而成，具体结构由贮液箱，进风段、多级喷淋段、旋流板、出风锥帽等组成。

其特点是，制作方便，便于按装检修，强度高，占地面积小，除水部份：塑料制隔离式产生水气分离；喷淋形式采用多层填料，多级喷淋。

使接触，提高净化效率。

二、净化塔的原理：实验室通风中需处理的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。

经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平。

三、净化塔主体：1、复合玻璃钢贮液箱加液管，进风段采用复合玻璃钢制作。

2、保尔环滤料到和有机玻璃检视孔。

3、有效的挡水板，玻璃钢风帽。

四、酸雾净化塔的维护方法：1、贮液箱中NaOH溶液浓度应保持在2－6%范围内。

2、当浓度低于2%时，必须加注NaOH溶液。

3、贮液箱中由酸碱中和生成的盐浓度高于20%时或实际使用情况进行定期更换溶液。

BF4-72-6C风机F4-72型系列风机是按国家标准制作的新型耐腐蚀离心式通风机，是以优质碳素钢为骨架，以特定工艺加工的聚脂玻璃钢进行复合制作，它具有全玻璃钢风机的耐腐蚀性能和钢质风机的结构强度。

酸雾洗涤塔详情介绍

酸雾洗涤塔详情介绍
酸雾洗涤塔利用气体与液体间的接触，而将气体中的污染物传送到液体中，然后再将清洁气体与被污染的液体分离，达到清净空气的母的。

废气经由填充式酸雾洗涤塔，采用气液逆向吸收方式处理，即液体自塔体向下以雾状喷洒而下。

废气则由塔体达到气液接触目的。

次处理方法可冷却废气。

调理气体及去除颗粒，再经由除雾段处理后，排入大气中。

一、结构
标准装置：选用装置：
1.洗涤塔喷雾系统1.PH控制装置4
2.填充层填充料2.ORP控制装置0
3.水分去除器3.药品储存槽0
4.检视窗、维修入孔4.药品液位控制装置7
5.溢流，排放及自动补充水口7
6.循环水槽水位控制装置0
7.循环水泵浦2
8.循环水滤网6
9.压力计2
二.工作原理5
酸雾洗涤塔系统志风机组将收集到的废气吸入酸雾洗涤塔内，流经填充层段，让废气与填充物表面流动的药液充分接触，以吸收废气中所含的酸性或碱性污物。

洗涤后，废液收集至集水槽中，再排放至废水系统处理。

三.性能特点
1.水洗式废气处理系统，价格便宜，处理方法简单
2.直立式结构最适用于经济空间安装
3.适用于气态及液态污染源
4.处理单一污染源
5.适用与中低风量
6.酸雾{爽}洗涤塔{风}环保设备，注意红色数字，可找我。
