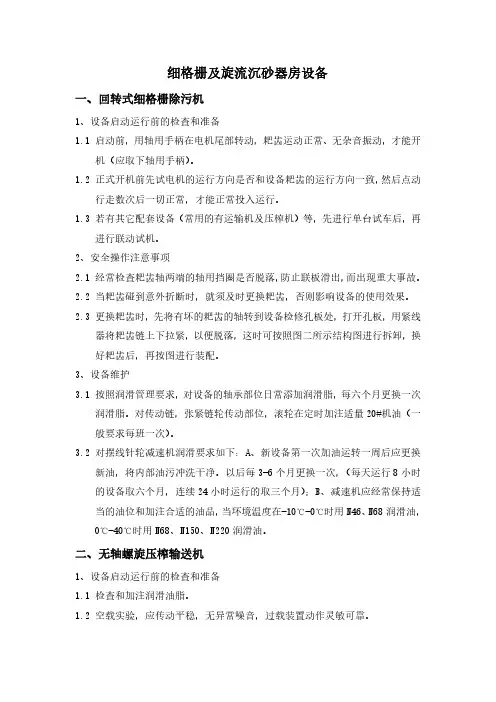

污水处理厂细格栅系统设备操作维护手册
细格栅及旋流沉砂器房设备一、回转式细格栅除污机1、设备启动运行前的检查和准备1.1启动前，用轴用手柄在电机尾部转动，耙齿运动正常、无杂音振动，才能开机（应取下轴用手柄）。
1.2正式开机前先试电机的运行方向是否和设备耙齿的运行方向一致，然后点动行走数次后一切正常，才能正常投入运行。
1.3若有其它配套设备（常用的有运输机及压榨机）等，先进行单台试车后，再进行联动试机。
2、安全操作注意事项2.1经常检查耙齿轴两端的轴用挡圈是否脱落，防止联板滑出，而出现重大事故。
2.2当耙齿碰到意外折断时，就须及时更换耙齿，否则影响设备的使用效果。
2.3更换耙齿时，先将有坏的耙齿的轴转到设备检修孔板处，打开孔板，用紧线器将耙齿链上下拉紧，以便脱落，这时可按照图二所示结构图进行拆卸，换好耙齿后，再按图进行装配。
3、设备维护3.1按照润滑管理要求，对设备的轴承部位日常添加润滑脂，每六个月更换一次润滑脂。
对传动链，张紧链轮传动部位，滚轮在定时加注适量20#机油（一般要求每班一次）。
3.2对摆线针轮减速机润滑要求如下：A、新设备第一次加油运转一周后应更换新油，将内部油污冲洗干净。
以后每3-6个月更换一次，（每天运行8小时的设备取六个月，连续24小时运行的取三个月）；B、减速机应经常保持适当的油位和加注合适的油品，当环境温度在-10℃-0℃时用N46、N68润滑油，0℃-40℃时用N68、N150、N220润滑油。
二、无轴螺旋压榨输送机1、设备启动运行前的检查和准备1.1检查和加注润滑油脂。
1.2空载实验，应传动平稳，无异常噪音，过载装置动作灵敏可靠。
1.3检查旋转方向是否正确，严禁反转。
2、安全操作注意事项2.1正常运行后，设备拒绝空运转，仅在设备进料时和停机时排空时允许短时间内空转，为减少螺旋叶片和壳体的磨损，一般不超过一分钟。
2.2设备停机超过三天以上时，应排空螺杆体内部物料，特别是当气温较高时，避免板结，气温较低时，防止冻裂。
转鼓式格栅操作维护说明
转鼓式格栅操作维护说明. 工作原理设备与水平面呈35°安装在水渠中，污水从鼓的端头流入鼓中，水通过栅网的栅缝流出，固体垃圾被过滤在栅网筐内，带有耙齿的清洁臂在圆周运动时清理格栅缝隙，耙齿伸入栅网中，将固体取出，当清洁臂处于最高点时，通过水的冲洗及挡渣板的作用，将垃圾从耙齿上清除下来，并掉入垃圾收集装置螺旋输送斗中，在输送过程中通过变螺距的作用被脱水，在最上端压缩区被挤干，而挤压水被回流至水渠，垃圾最后送入集装箱或后继设备，再进行处理。
. 主要特点1、形式1) 转鼓式格栅除污机为一种由旋转楔形转筒、压榨动转螺杆和带有电机的压榨级组成。
楔形栅孔5mm，栅渣螺旋输送装置和压榨脱水装置安装在滤栅中央，具有防冻功能。
2) 转鼓式格栅除污机采用楔形不锈钢条制作的孔径相等的筒状筛鼓。
3) 格栅除污机的清渣应依据进水液位的高低自动工作。
4) 格栅除污机为户外型，因此所有构件的设计保证在最恶劣的环境中使用寿命最长。
2、性能1) 每台格栅机能将污水从转鼓的端头进入鼓中，通过转鼓侧面的栅缝流出，格栅将水中的悬浮物、漂浮物等留在鼓中，转鼓旋转时将栅渣清除并通过螺旋输出运转挤干、脱水，运至上端料斗，经输送带运走。
2) 正常情况下格栅除污机全自动控制间歇运行，但在水量大，污物多时能自动连续24小时运行。
格栅除污机设置在污水进水渠内，以收集和除去颗粒及漂浮物，并将污物排放至螺旋输送机上运走。
栅渣的含水率约为65％。
3）格栅除污机运行时自清式旋转筒作圆周运行进行有效地截留污水中的栅渣，安装转筒上部的高压冲洗装置将栅渣强力喷射，将滤渣喷入位于栅筐中央的螺旋传输装置被传输出栅筒、在传输的同时栅渣被进一步脱水直至排除格栅出口，栅渣的传输、压榨是在全密封状态下完成的，有效地减少了臭味和满足了环境要求。
4）格栅除污机设计强度能承受大于1.0m的水位差，特别是紧急情况下能保证格栅除污机不变形和运行性能。
. 安装说明1．转鼓式格栅除污机应平稳安置于工作平台上。

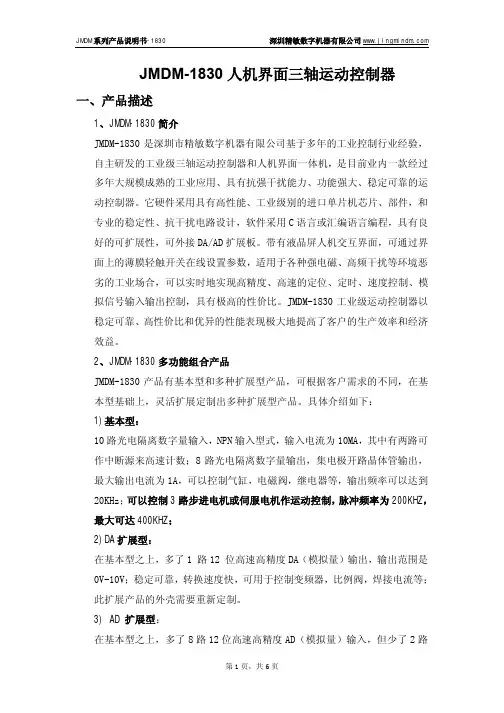

JMDM-1830 人机界面三轴运动控制器说明书
JMDM-1830人机界面三轴运动控制器一、产品描述1、JMDM-1830简介JMDM-1830是深圳市精敏数字机器有限公司基于多年的工业控制行业经验，自主研发的工业级三轴运动控制器和人机界面一体机，是目前业内一款经过多年大规模成熟的工业应用、具有抗强干扰能力、功能强大、稳定可靠的运动控制器。
它硬件采用具有高性能、工业级别的进口单片机芯片、部件，和专业的稳定性、抗干扰电路设计，软件采用C语言或汇编语言编程，具有良好的可扩展性，可外接DA/AD扩展板。
带有液晶屏人机交互界面，可通过界面上的薄膜轻触开关在线设置参数，适用于各种强电磁、高频干扰等环境恶劣的工业场合，可以实时地实现高精度、高速的定位、定时、速度控制、模拟信号输入输出控制，具有极高的性价比。
JMDM-1830工业级运动控制器以稳定可靠、高性价比和优异的性能表现极大地提高了客户的生产效率和经济效益。
2、JMDM-1830多功能组合产品JMDM-1830产品有基本型和多种扩展型产品，可根据客户需求的不同，在基本型基础上，灵活扩展定制出多种扩展型产品。
具体介绍如下：1)基本型：10路光电隔离数字量输入，NPN输入型式，输入电流为10MA，其中有两路可作中断源来高速计数；8路光电隔离数字量输出，集电极开路晶体管输出，最大输出电流为1A，可以控制气缸，电磁阀，继电器等，输出频率可以达到20KHz；可以控制3路步进电机或伺服电机作运动控制，脉冲频率为200KHZ，最大可达400KHZ；2)DA扩展型：在基本型之上，多了1 路12 位高速高精度DA（模拟量）输出，输出范围是0V-10V；稳定可靠，转换速度快，可用于控制变频器，比例阀，焊接电流等；此扩展产品的外壳需要重新定制。
3) AD 扩展型：在基本型之上，多了8路12位高速高精度AD（模拟量）输入，但少了2路数字量输入。
可用于模拟量的检测控制，如电压，电流，温度，湿度，压力等模拟量信号的检测控制；此扩展产品的外壳需要重新定制。
微孔过滤器说明书
HWG微孔精密过滤机使用说明书靖江市赛德力精滤设备有限公司各位用户，欢迎使用本公司的产品，为使微孔精密过滤机更能长期、安全的使用，请注意以下事项：1、严格按本公司提供流程图所示管径、管路、阀门安装。
2、夹套严禁使用蒸汽保温，应使用小于0.2Mpa热水保温。
3、为严格控制正压力，请在管路中设置泄压装置。
4、每一次打开底盖请确认机内压力是否为零，请将放空口阀门打开。
5、每一次底盖关闭要确认支臂与钩头锁紧，闭合后再上好保险栓。
6、支臂与钩头的自锁斜面必须保持洁净，不得有油污锈迹。
微孔精密过滤机一、前言HWG型微孔精密过滤机是我公司发明的可将每批物料全部滤完，没有剩料的新型管式过滤机，特别适合制药、食品、精细化工等工业生产上微米级物料的精密过滤，滤饼洗涤与滤饼脱水等操作，例如用于制药、食品等行业的粉末活性炭，各种催化剂及其他超细粉末产品的过滤、洗涤与脱水。
HWG型微孔精密过滤机由微孔过滤芯（微孔PE管或微孔PA管），机体外壳与下部快开底盖三部分组成。
微孔过滤管分别装在上部园柱壳体内与下部快开底盖上。
与过滤物料接触的机体材料根据用户需要有不锈钢（包括316L不锈钢）、碳钢、碳钢内衬橡胶（天然橡胶或合成橡胶）等，根据用户需要，机体外壳可加保温夹套。
二、HWG型微孔精密过滤机操作流程图见：HWG型微孔精密过滤机外形图HWG型微孔精密过滤机流程图三、操作步骤与操作规程1、操作步骤：（1）一般的过滤操作：（2）对有助滤剂预涂的操作2、操作规程：本说明书所提供的操作规程只是通用的加压过滤的规程。
用户应根据物料的特点，操作要求与现场安装条件作某些修改。
（1）准备：将已清洗的微孔过滤机关闭好底盖：打开原液进料阀，进料液回流阀、滤液出口阀、滤液回流阀及过滤机上部的放空阀；关闭底盖下的滤液出口阀；关闭再生用的反洗自来水的进口阀与反吹空气进口阀。
（注意：夹套需通热水保温）。
（2）起动：开加料泵，使原液从加料口压入HWG型微孔精密过滤机内，当放空管有液体流出，说明微孔过滤机内料液已加满，立即关闭放空阀。
污水处理厂细格栅操作规程
精品文档1.3 细格栅目录1.3.1 功能及工艺参数 (1)1.3.2 主要设备参数 (1)1.3.3 工艺控制 (2)1.3.4 操作细则及说明 (2)1.3.5 巡视内容及要求 (3)1.3.6 常见故障处理 (4)1.3.1功能及工艺参数1、主要功能：进一步去除污水中较大的漂浮物，并拦截直径大于3mm的固体物，保证后续处理系统的正常运行。
2、主要参数；设计流量： 13 万 m3/ d, 单机过机流量： Q=0.5m3/s, 渠道宽度： 900mm，出水渠道宽度： 1300mm，栅后水位（高峰流量时）：17500mm，水头损失（堵塞率 30%时）：400mm，栅前水位（高峰流量时） 2150mm，雨季最大流量 8.10 m3/s ，旱季平均流量 36 ×104m3/d ，旱季高峰流量1.3.2主要设备参数设备名称型号规格参数单位数量板式细格栅MBS-8-5-MC D=1300 b=3mm台3 N=1.1kw栅渣输送溜槽Q≥ 2m3/h套1 SP螺旋压榨机SP80-W Q≥ 2m3/h台1细格栅冲洗水泵MG160MB2-42FF300-H3N=11kw台2 2940-2950min -1偏心半球阀DN900台2液控速闭偏心半BLT-DYYYZ-1000-L126-Y75DN900台2球阀铸铁镶铜手电两ZYM-900Φ 900台2用闸门手电一体不锈钢ZBM-900*2030900mmX2030mm台3闸门手电一体不锈钢ZBM-1300*20301300mmX2030mm台3闸门5.41m 3/s1.3.3工艺控制1、根据细格栅的运行工况控制水量，单台过水流量不超过1250m3 /h，根据进水量来投运相应台数的细格栅（设计两用一备）。
当进水中垃圾量较多时，过水能力也会下降，可增加运行细格栅台数。
2、液位差控制，栅前和栅后水位差从超声波液位计读取，液位差通常小于0.5m，若液位差大于0.5m，更换格栅运行方式为手动或在自动时缩短停机时间。
微孔膜过滤器说明书
丹阳市导墅镇爱琴水处理设备厂微孔过滤器使用说明一、型号先择1、滤芯的用途很广泛，滤芯的品种、规格较多，选择型号是很重要的。
根据用途可分为过滤液体和气体二种，规格大小可以分为5〃、10〃、20〃、30〃和40〃等。
工作压力一般在0.1Mpa—0.4 Mpa。
由于滤芯孔径不同，其流量也不尽相同，如0.2um—0.4 um过滤沌水的标准在300—500kg/h，如果要提高每小时的过滤量，则可以用多芯或20〃、30〃、40〃英寸组合，例如要过滤5t/h的无菌水，则可以选用0.2 um，30英寸7芯的过滤器。
若过滤杂质多且有粘度，则应添加前置预过滤设备。
气体的过滤与液体过滤稍有不同，它的过滤量以每分钟立方气体来计算。
10英寸滤芯，孔径φ0.22 um，压力在0.12 Mpa，压差在0.01 Mpa时,流量为4-6m3/min,在发酵工业上广泛应用。
2、合适的滤芯，选用适当的孔径，若要除菌则选用0.2um-0.5um孔径的滤芯，药用针剂、抗菌素、血制品等用聚砜滤芯。
如果要去除液体中的微粒，微生物和细菌大一些的离子、杂质，如白酒、黄酒、葡萄酒、口服液、可选用1-5um的孔径即可。
过滤高温气体和发酵空气消毒气体要选用聚四氟乙烯滤芯。
3、不锈钢筒式过滤器，它内部装有不同孔径的滤芯。
要达到精滤的目的，前期必须用预过滤设备（生啤用硅藻土，纸板过滤机。
药厂用板框、熔喷、绕线式），再用微孔除菌过滤芯，这样就能达到精滤的目的。
4、一般用矿泉水、药用无菌水、电子工业集成电路用水、食品工业用高质量的水。
筒式微孔过滤器设计时应成为一个独立的过滤系统。
5、除了选择高质量的滤芯，还要选择高质量的过滤器，不锈钢加工是否精细，内外是否光洁，特别是插口处222、226、平口等三种形式是国际通用的，千万不能搞错，否则无法使用，或者由于加工粗糙，插上去起不到密封过滤的效果。
注：在使用不锈钢外壳时要注意过滤液体对不锈钢是否有腐蚀作用，不适用的应选用其它材料的过滤器。
回转式细格栅操作使用说明书资料
展转式细格栅安装使用说明书江苏迈特环保科技有限企业目录一、产品概括 0二、工作原理 0三、产品型号说明 0四、技术性能参数 (1)1、设施构造 (3)3、产品功能 (4)4、产品特色 (4)六、电控系统构造与功能 (4)1、电控系统说明 (4)2、选择开关及按钮 (4)3、指示灯 (5)七、运输和储藏 (5)八、安装 (5)1、设施安装 (5)2、电气安装 (6)九、调试 (6)1、开机前的准备 (6)2、设施的操作规程 (6)3、操作管理 (7)十、运行 (8)1、惯例操作的前提 (8)2、开机前注意事项 (8)3、本机运行 (9)4、运行注意事项 (9)5、紧迫举措 (9)6、设施闲置 (9)十一、保护养护 (9)1、主要零件保护 (9)2、润滑 (10)十二、故障办理 (10)十三、安全指导 (11)一、产品概括循环式齿耙清污机主要设在大型取水口、污水及雨水的提高泵站、污水办理厂进水口等处，可连续自动阻截和消除污水中渺小的纤维及悬浮杂物，以保证水泵及其余设施的正常工作。
合用于城市污水、纺织、皮革、食品、造纸、榨糖、酿酒及肉类加工等作为拦污设施。
一般作为污水预办理的第二道（或第二道此后）格栅，常用做细格栅用，小规格最小空隙可达 1mm。
当单台宽度较大（ B ＞1550mm）时，应试虑制作成并联机（即一个驱动装置驱动多组栅面）。
二、工作原理在驱动机构传动下，链轮牵引整个环形格栅组以2m/min 左右的速度展转；环形格栅组的下部淹没在过水槽内，栅耙齿携水中杂物沿轨道上行，带出水面；当抵达顶部时，因弯轨和链轮的导向作用，使相邻耙齿间产生互相错位推移，把附在栅面上大多数污物外推，污物以自重卸入污物盛器内；另一部分粘、挂在齿上的污物，在展转至链轮下部时，冲洗装置作反向旋转洗刷，把栅面污物消除洁净。
三、产品型号说明循环式齿耙清污机产品详细型号以下所示：HF□设施宽（单位： mm）循环式齿耙清污机型号标志示例：HF600 表示：设施宽为 600mm 的循环式齿耙清污机。
GSM610型微滤机(外进水转鼓式细格栅)使用说明书
GSM610微滤机（外进水转鼓式细格栅）使用说明书***********有限公司2020 年 5 月目录1.前言2.主要结构及工作原理3.主要技术参数4. 设备安装及调试5. 常见工作故障及排除方法6. 操作与保养1.前言1）．简介：GSM型微滤机（外进水转鼓式细格栅）是一种能连续而有效地筛除水中固体悬浮物的设备。
主要应用于污水的预处理或工业过筛工艺中。
在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。
2）．优点：1）设备价格低，但能大幅度降低废水系统的处理负荷；2）工作稳定可靠，维修费用少；3）楔形鼓面尤其适合流体通过，不易发生堵塞；4）整机采用优质不锈钢制造，永不腐蚀；5）可用于高温高浓度液体的筛选过滤；6）能够自动连续运转，自动排渣和清洗堵塞污物；7）采用鼓形设计，过滤面积大，因此在相同的处理量时，结构紧凑，占地面积小，耗能少；8）全封闭设计，防止可能的二次污染。
2．主要结构及工作原理：本机由转鼓，驱动机构，清洗系统，卸料机构，密封组件，检查门组件，机架等组成。
工作原理：污水（或其它原水）从转鼓鼓面的前部穿过鼓面流入转鼓，并从下部流出，污水中的悬浮物滞留在转动的鼓面上。
被截留的污物随着鼓面的转动，由进水端送到另一侧的卸料端，并由卸料机构将其铲下。
3. 主要技术参数1).电机功率：0.55KW (380V,50Hz);防护等级:IP55；2).转鼓直径：616mm；3).转鼓长度：610mm；4).鼓面栅隙：1.0mm；5).转鼓转速：17r/min；6).进水管直径DN100, 出水管直径DN150, 且均为松套法兰。
清洗水管直径DN20；7). 清洗水压强：3bar；流量：3.9L/min；8). 处理量: 800m /d (清水的过滤量)；9). 外形尺寸（L×W×H）：1300×1400×1600；10). 安装尺寸：995×806。
2转鼓式细格栅除污机
转鼓式细格栅除污机技术描述1. 总述本格栅除污机采用德国公司先进工艺并结合本公司实践开发经验，按照招标文件要求尺寸进行设计和制造。
型楔形筛旋转格栅机，可安装在箱体内或直接安装在沟渠中，当污水从OA2栅筐前进入后，滤渣被筛网截留；同时被覆盖在筛网上，形成一层过滤层，从而对滤渣产生了额外的细过滤作用。
由于筛网造型特殊，布置形式合理，可保证滤渣只能被截留在筛网的内表面，而不会在筛缝中产生堵塞现象。
由于滤渣逐步被截留，过滤面积逐渐减少这样造成栅前水位提高，当栅前水位达到设定值时，由液位计或时间继电器发出信号，这时电机开始启动，同时带动转臂及传输螺杆旋转，这时冲洗系统中增压泵和电磁阀自动开启，冲洗水经增压泵增压对筛网进行冲洗，由毛刷先将截留物刷入栅筛体中央的物料斗内（即边刷边冲洗）；被刷和冲洗后落入物料斗内的截留物，由传输螺杆进行传输提升，同时压榨脱水，最后由出料口落入物料箱或输送机进行外运处理，被压榨脱水的滤渣固含量可达40%DS。
2. 供货范围转鼓式一体机为成套装置，配备防格栅短流的挡板、栅渣卸料联接管、喷淋装置、就地控制箱、垃圾小车等安全、有效及可靠运行所需要的附件。
2.2.1义亭分厂2.2.2苏溪分厂3. 技术参数及条件a. 转鼓式一体机与土建渠道的配合尺寸应符合相关招标图的要求。
b. 工艺参数表：c. 每台鼓栅的清污量满足0.7m3栅污物/10000m3污水量。
d. 转鼓式一体机无故障运行时间不低于8000小时。
e. 转鼓式一体机适用于污水厂腐蚀环境中使用。
4. 设备材质5. 设计与结构2.5.1转鼓式机械格栅a、转鼓式一体机为圆筒状环形格栅，压榨装置安装在鼓栅中部，整机作倾斜35°安装。
污水流入鼓状格栅筐后，并沿渠道出流，污物截留于鼓栅的内部，通过旋转式齿耙梳入螺旋槽，实行向上输送、压榨排出等流水线操作，从进水到栅渣输出作全封闭运行。
b、驱动装置设置在鼓栅一体机的顶部，由齿轮减速电机及链传动机构驱动刮渣耙和螺旋传输器平稳地定速旋转。
小型栅条式格栅使用说明书
1．前言这种自动格栅清污机适用于建筑中水工程进水口、中小型污水处理场、站。
2．产品型号及技术参数：产品型号：GB500-2000-20-60 –0.40有效栅宽：500mm；格栅机宽：660mm；格栅机长：1800mm；格栅井宽：700mm；格栅井深：1200mm；栅隙：20mm；安装角度：60°；电机功率：0.40KW；齿耙速度：0.6m/min；3．主要结构原理及特点∶该机主要由下列部件组成：机架、驱动装置、耙栅部件、传动链及张紧装置。
废水中的污物通过格栅时，被格栅的楔形栅条挡住，再由栅条后侧循环转动的耙齿捞出。
特点1）整机采用优质不锈钢制造，永不腐蚀；2）该机能够自动连续运转，无须专人看管；3）工作稳定可靠，维修费用少；4）楔形栅条尤其适合流体通过，不易发生堵塞；5）栅条的自适应浮动结构设计；6）设置有单向离合器和过载保护装置；4．设备安装及调试4.1 调试：124.1.1检查整机各连接件及紧固件是否松动，校正后才能用于安装。
4.1.2检查安装基础设计尺寸、标高及水平度要求，确认无误后进行安装设备； 4.2 调试：4.2.1 各润滑点正确润滑；机器转向按“转向标”方向；无异常振动和噪音；无电机及减速机异常发热。
4.3试车 运转在点动开关一、二次，确认整个系统运转正常后，即可通水正常运转。
5． 常见工作故障及排除方法6。
操作与保养●操作人员应详细阅读使用说明书，严格遵守有关规程！●在使用过程中应定期检查和清理垃圾，保持设备及其周围环境的清洁卫生；●手动和自动控制操作状态下，格栅和栅渣脱水机为间断工作，根据贵单位具体情况（污水处理量、SS量等）制定最佳间断工作时间，以达到节能降耗的效果；●栅渣脱水机的开启滞后于格栅和清洗水；栅渣脱水机停机后再关闭清洗水。
●不得向机内随意投放垃圾及杂物！●润滑：3。
外进水微滤机(转鼓式过滤机)使用说明书
GSM1220外进水微滤机使用说明书***********有限公司2020 年 5 月目录页次1.前言 (2)2.主要结构及工作原理 (2)3.主要技术参数 (3)4. 设备安装及调试 (3)5. 常见工作故障及排除方法 (4)6. 操作与保养 (4)1.前言1）．简介：GSM型外进水微滤机是一种能连续而有效地筛除水中固体悬浮物的设备。
主要应用于污水的预处理或工业过筛工艺中。
在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。
2）．优点：1）设备价格低，但能大幅度降低废水系统的处理负荷；2）工作稳定可靠，维修费用少；3）楔形鼓面尤其适合流体通过，不易发生堵塞；4）整机采用优质不锈钢制造，永不腐蚀；5）可用于高温高浓度液体的筛选过滤；6）能够自动连续运转，自动排渣和清洗堵塞污物；7）采用鼓形设计，过滤面积大，因此在相同的处理量时，结构紧凑，占地面积小，耗能少；8）全封闭设计，防止可能的二次污染。
2．主要结构及工作原理：本机由转鼓、驱动机构、清洗系统、卸料机构、密封组件、检查门组件、机架等组成。
驱动机构的减速电机，可进行机械无级调速，调速范围：4~20r/min。
材质：全部为不锈钢304，密封组件处含尼龙板。
工作原理：污水（或其它原水）从转鼓鼓面的前部穿过鼓面流入转鼓，并从下部流出，污水中的悬浮物滞留在转动的鼓面上。
被截留的污物随着鼓面的转动，由进水端送到另一侧的卸料端，并由卸料机构将其铲下。
由手动控制清洗水管进水处的球阀，当污水中的杂物有堵塞转鼓鼓面现象时，可打开清洗水罐清洗转鼓鼓面，注意，冲洗水一定要用洁净的自来水，不可含杂质，以免堵塞喷嘴。
3. 主要技术参数1).电机功率：0.75KW (380V,50Hz);防护等级:IP55；2).转鼓直径：616mm；3).转鼓长度：1220mm；4).鼓面栅隙：0.5mm；5).转鼓转速：16r/min；6).进水管直径DN250, 出水管直径DN300, 且均为松套法兰。
微滤机(转鼓式过滤机)技术协议
*************有限公司废水处理项目微滤机技术协议甲方(买方)：*************有限公司乙方(卖方)：*************有限公司二0**年**月1. 概述经买方、卖方认真协商，就*************有限公司废水处理项目中微滤机技术事宜订立本技术协议书。
本协议书和商务合同互为不可分割的组成部分，随商务合同生效。
2. 工艺参数及设备描述2.1 微滤机型号：GSM81830形式：外进水式数量：1台2.1.1 概述GSM型微滤机是一种能连续而有效地筛除水中固体悬浮物的设备。
主要应用于污水的预处理或工业过筛工艺中。
在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。
2.1.2 供货范围(1) 一套完整的微滤机，包括：a.驱动装置、b.机架、c.刮渣板、d. 冲洗系统、e.转鼓(2) 随机技术文件一份，包括：a、出厂合格证b、安装图c、装箱单或发货清单d、材料质量保证书e、外购件合格证f、产品使用说明书2.1.3 主要技术参数2.1.4 工作原理工作原理如上图所示废水从进水口进入缓冲槽内，通过转鼓的间隙自流入转鼓下面的储水箱内，靠排水口流入下道工序。
水中的悬浮物截流在转鼓的鼓面上，随着转鼓转动到卸渣口处，卸渣口的刮板将残渣刮到垃圾斗内。
2.1.5 设备主要材质1) 机架：不锈钢SUS304；2) 转鼓：不锈钢SUS304；3) 盖板：不锈钢SUS304；4) 进出水管：不锈钢SUS304；5) 密封：尼龙；6) 刮渣板：黄铜+尼龙；7) 标准件：不锈钢SUS3043. 供货范围3.1 主体设备乙方主体设备供货范围详见下表：3.2 技术资料及提交时间3.2.1 技术资料提交时间➢设备组装图（合同生效后10天提供AutoCAD电子版及纸质盖章版并随机提供一份）➢设备基础、预埋件图（合同生效后10天提供AutoCAD电子版及纸质盖章版并随机提供一份）➢设备安装图及安装技术要求（合同生效后10天提供AutoCAD电子版及纸质盖章版并随机提供一份）➢装箱、发运清单（随机提供一份）➢产品合格证、电机合格证（随机提供）➢产品出厂检验报告、质保书（随机提供）➢设备使用说明书、电机使用说明书（随机提供纸质盖章版，同时提供电子版）➢设备完整技术文件及图纸清单（随机提供纸质盖章版，同时提供电子版）3.2.2 技术资料提交要求卖方应采用电子文件和纸质文件相配套的方式提供技术资料，即在提供电子文件（只读光盘）的同时提供相应的纸质文件。
转盘式微过滤器操作手册
转盘式微过滤器操作手册转盘式微过滤器操作手册一、产品介绍转盘式微过滤器是一种先进的过滤设备，采用转盘式过滤膜技术，具有高效、快速、方便等特点，广泛应用于化工、制药、食品等行业。
本操作手册旨在为使用者提供正确的操作方法和维护技巧，确保设备长期稳定运行。
二、操作步骤1、准备（1）检查设备外观，确保无损坏和锈蚀现象；（2）检查转盘过滤膜是否完好无损，无污渍；（3）准备好操作工具，如扳手、螺丝刀等。
2、安装（1）将转盘过滤膜放入设备中，注意膜的正面朝上；（2）安装过滤器外壳，用螺丝固定；（3）将设备安装在需要过滤的液体管道上，确保连接紧密。
3、操作（1）打开过滤器进出口阀门，确保液体流动；（2）调整阀门，控制液体流速在设备额定范围内；（3）观察压力表，确保设备压力在额定范围内；（4）记录设备运行参数，如压力、流速等。
4、清洗（1）定期检查转盘过滤膜，如有堵塞现象，及时清洗；（2）拆下转盘过滤膜，用清水冲洗；（3）用稀释的酸或碱溶液浸泡，再用清水冲洗；（4）将清洗好的转盘过滤膜安装回设备中。
三、维护保养1、定期检查设备运行参数，如压力、流速等，确保设备在额定范围内运行；2、定期清洗转盘过滤膜，确保设备畅通；3、定期检查设备外观，发现损坏或锈蚀现象及时处理；4、定期更换密封件，确保设备密封性；5、设备长期不使用时，应将内部液体排空，并用清水冲洗设备内部；6、保存好设备使用说明书和操作记录，以备查阅。
四、注意事项1、操作时应注意安全，避免设备泄漏或其它事故发生；2、清洗转盘过滤膜时应注意保护膜片，避免损坏；3、使用设备时应根据实际需要选择合适的转盘过滤膜；4、设备运行时应注意观察运行参数，如有异常应及时处理；5、设备的维护保养应根据实际情况进行，避免过度保养。
总之，正确使用和保养转盘式微过滤器，可以提高设备的运行效率和使用寿命，为生产提供更好的保障。
在使用过程中，如有疑问或异常情况，应及时联系专业人员进行处理。
BOG RM 转鼓格栅机说明书
BOG RM Rotary Drum GrilleBOG RM 转鼓格栅机是一种在传统旋转格栅技术上革新部分原理的机械过滤方法。
它适用于把液体中存在的较大悬浮物质（如纺织印染、农业养殖、沼液垃圾、纸浆纤维等）最大限度地分离出来，实现固、液分离的目的。
BOG-RM 转鼓格栅机与其它过滤方法的区别在于过滤介质空隙小，借助筛网回转的离心力，在较低的水利阻力下，高效率分离截留住悬浮杂质。
这种新型的水处理设备，主要去除废水中的纤维状物质，设备全密封高效循环重复使用，节约污水处理成本设备广泛适用于需进行固液分享的各种场合，如渗滤液、造纸、纺织印染、化工污水、城市生活污水、农业养殖等。
尤其适用于纺织印染、造纸白水的处理。
BOG RM Rotary drum grille is a new kind of mechanical filter, which is widely used to sepatate micron rating suspended substances from liquid, for example sweage treatment of textile, printing and dyeing, agricultur-al breeding, biogas slurry, pulp fibre separation and etc.BOG-RM Rotary drum grille with very small gap of filter medium, which can intercepts suspended solids with the help of grille centrifugal force to keep a high flow velocity under low hydraulic resistance.As one of new water treatment equipments, Rotary drum grille is mainly used to remove fibers from waste water, such as sewage treatment in municipal, leachate, papermaking, textile, printing and dyeing, chemical industries and agricultural breeding etc. It has a excellent performance in sweage treatment of textile, print-ing and dyeing, and papermaking plant of white water filtration, close cycle of water reuse achieves greatsaving of cost in sewage treatment.01设备结构简单高效，运行平稳，维修方便，使用寿命长。
膜格栅(网孔板式转鼓精细格栅机)系统技术说明
膜格栅(网孔板式转鼓精细格栅机)系统技术说明1供货范围1.1供货范围我公司本次提供供货及服务范围如下：网孔板式转鼓精细格栅机，数量2套，型号为：MG-1800-1mm，生产厂商为：************公司。
转鼓细格栅机为整机原装进口，供货范围包括膜格栅整机、高压、中压冲洗系统、液位差计、PLC电控箱、配套支架、连接附件、地脚螺栓等。
服务范围包括设备的供货、检测、指导安装调试、验收、人员培训等工作。
1.2供货清单二、设备技术描述2.1设备描述MG网孔板式精细格栅，采用转鼓型栅筐，倾斜式安装，具有大量过滤面积、水头损失低等特点。
与传统格栅相比，该精细格栅采用具有定义的二维孔板过滤网，保证固液分离效果。
二维分离设计和非常细小的孔径可以将纤维类物质和毛发拦截在栅筐内。
孔板式过滤网具有很大的过滤表面积，能够适应高水力负荷。
MG 网孔板式精细格栅适合市政和工业污水处理，孔经为1mm 。
因为过滤间隙非常细小，所以滤渣类似稀泥状，可通过重力流排出。
2.2工作原理通过倾斜安装的筛网滤筐（强制型穿流），并采用圆孔筛网以最佳形式将污水中的飘浮、沉淀和悬浮物质分离取出。
通过筛筐旋转，并同时采用冲洗棒冲洗筛网，栅渣掉入中心得料斗，然后通过自流方式排出。
自流排除可在取出栅渣的同时清理筛网筐。
栅渣可以采用重力自流式排渣, 节省吸渣泵和螺旋输送机。
细小筛渣内含有大量泥浆物质，SS含量的增加会导致膜格筛过滤能力下降。
细小筛渣通过倾斜螺杆运输排出是十分困难的，筛渣通过重力自流离开装置是最为可靠地处理方案，有效避免泥浆物质杜塞滤网，格栅过水能力提高15%。
图2：精细格栅工作原理图2.3产品结构与功能特点概念说明：根据以下工作原理图说明各部件名称：装置的固定部分（从下到上）由以下部分组成：1 沟渠（圆接方）挡板 5 驱动轴2 筛筐3 料斗7 排渣管道4 螺管8 传动马达这些部件构成了机械部分的主体。
在此之上，还可安装其它附加装置。
GSM81830型微滤机(外进水转鼓式细格栅)使用说明书
GSM81830微滤机（外进水转鼓式细格栅）使用说明书***********有限公司2020 年 5 月目录1.前言2.主要结构及工作原理3.主要技术参数4. 设备安装及调试5. 常见工作故障及排除方法6. 操作与保养1.前言1）．简介：GSM型微滤机（外进水转鼓式细格栅）是一种能连续而有效地筛除水中固体悬浮物的设备。
主要应用于污水的预处理或工业过筛工艺中。
在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。
2）．优点：1）设备价格低，但能大幅度降低废水系统的处理负荷；2）工作稳定可靠，维修费用少；3）楔形鼓面尤其适合流体通过，不易发生堵塞；4）整机采用优质不锈钢制造，永不腐蚀；5）可用于高温高浓度液体的筛选过滤；6）能够自动连续运转，自动排渣和清洗堵塞污物；7）采用鼓形设计，过滤面积大，因此在相同的处理量时，结构紧凑，占地面积小，耗能少；8）全封闭设计，防止可能的二次污染。
2．主要结构及工作原理：本机由转鼓，驱动机构，清洗系统，卸料机构，密封组件，检查门组件，机架等组成。
工作原理：污水（或其它原水）从转鼓鼓面的前部穿过鼓面流入转鼓，并从下部流出，污水中的悬浮物滞留在转动的鼓面上。
被截留的污物随着鼓面的转动，由进水端送到另一侧的卸料端，并由卸料机构将其铲下。
可有时间继电器控制电磁阀，电磁阀控制清洗系统定期清洗转鼓鼓面。
3. 主要技术参数1).电机功率：1.1KW (380V,50Hz);防护等级:IP55；2).转鼓直径：800mm；3).转鼓长度：1830mm；4).鼓面栅隙：0.5mm；5).转鼓转速：13r/min；6).进水管直径DN300, 出水管直径DN400, 且均为松套法兰。
清洗水管直径DN25；7). 清洗水压强：3bar；流量：23 L/min；8). 流量: 300m /h；9). 外形尺寸（L×W×H）：2600×1900×2300；10). 安装尺寸：1050×2026。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GSM1830微滤机（外进水转鼓式细格栅）
使
用
说
明
书
***********有限公司
2020 年 5 月
目录
1.前言
2.主要结构及工作原理
3.主要技术参数
4. 设备安装及调试
5. 常见工作故障及排除方法
6. 操作与保养
1.前言
1）．简介：
GSM型微滤机（外进水转鼓式细格栅）是一种能连续而有效地筛除水中固体悬浮物的设备。
主要应用于污水的预处理或工业过筛工艺中。
在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。
2）．优点：
1）设备价格低，但能大幅度降低废水系统的处理负荷；
2）工作稳定可靠，维修费用少；
3）楔形鼓面尤其适合流体通过，不易发生堵塞；
4）整机采用优质不锈钢制造，永不腐蚀；
5）可用于高温高浓度液体的筛选过滤；
6）能够自动连续运转，自动排渣和清洗堵塞污物；
7）采用鼓形设计，过滤面积大，因此在相同的处理量时，结构紧凑，占地面积小，耗能少；
8）全封闭设计，防止可能的二次污染。
2．主要结构及工作原理：
本机由转鼓，驱动机构，清洗系统，卸料机构，密封组件，检查门组件，机架等组成。
工作原理：污水（或其它原水）从转鼓鼓面的前部穿过鼓面流入转鼓，并从下部流出，污水中的悬浮物滞留在转动的鼓面上。
被截留的污物随着鼓面的转动，由进水端送到另一侧的卸料端，并由卸料机构将其铲下。
可有时间继电器控制电磁阀，电磁阀控制清洗系统定期清洗转鼓鼓面。
3. 主要技术参数
1).电机功率：0.75KW (380V,50Hz);防护等级:IP55；
2).转鼓直径：610mm；
3).转鼓长度：1830mm；
4).鼓面栅隙：1.0mm；
5).转鼓转速：16r/min；
6).进水管直径DN300, 出水管直径DN350, 且均为松套法兰。
清洗水管直径DN20；
7). 清洗水压强：3bar；流量：23 L/min；
8). 流量: 300m /h；
9). 外形尺寸（L×W×H）：2450×1550×1935；
10). 安装尺寸：995×2026。
4．设备安装及调试
4．1设备安装
4.1.1设备所需基础应严格按照设计尺寸及水平度要求，否则将影响设备的使
用性能和寿命；基础水平度要求≤3mm。
4.1.2 按要求连接各管道，并做好密封防腐处理。
4.1.3 按要求连接电源线，机器转向按“转向标”方向，严禁倒转！
4.1.4 检查紧固件是否松动; 各部件之间无相互干涉、卡死现象;
4.1.5 各润滑点正确润滑；
4.1.6无异常振动和噪音；无电机及减速机异常发热。
4.2 试车
在确认以上安装连接检查正确无误后，通入清水运转10分钟,并做好复查工作,然后通入污水试车,对滤液和滤渣取样化验, 确认符合工程设计要求后,
才能正式投入使用。
5. 常见工作故障及排除方法
6. 操作与保养
●操作人员须认真学习本使用说明书，严格遵守有关事项；
●操作顺序为：开机：打开主机检查通入污水
关机：关闭污水关闭主机
●要定期对滤液和滤渣取样化验, 一旦发现问题及时调整鼓面密封侧密封
及刮渣板与转鼓的间隙，确认符合工程设计要求后,才能正常使用。
●不得向机内随意投放垃圾及杂物！
●减速电机的使用、保养和维护按减速机使用说明书。
●在使用过程中应定期检查和清理垃圾，保持设备及其周围环境的清洁卫生；
同时要保持通风正常，消除异味。
凡违反操作规定引起的问题，不在包修范围内。
