长输管线概述
长输管线
1.按材料性质分类：分为金属管道和非金属管道；2.按设计压力分级：可分为真空管道（P＜O）、低压管道（0≤P≤1.6）、中压管道（1.6＜P≤10）、高压管道（10＜P≤100）和超高压管道（P＞10O），P为MPa；3.按输送温度分类：低温管道、常温管道、中温和高温管道；4.按输送介质的性质分类：给排水管道、压缩空气管道、氢气管道、氧气管道、乙炔管道、热力管道、燃气管道、燃油管道、剧毒流体管道、有毒流体管道、酸碱管道、锅炉管道、制冷管道、净化纯气管道、纯水管道。
下面主要讲燃气（输气）管道。
编辑本段长输管线施工流程测量放线→施工作业带清理、修筑施工便道→防腐管运输→加工坡口→再布管→管口准备、管口组对→管道组对焊接→焊口检验→热收缩套（带）补口→管沟开挖→管道下沟→管口组对、管道焊接→焊口检验→清理及试压→管沟回填→地貌恢复。
编辑本段燃气管道的输送（1）从油气田集气站至城市配气站或从油气田压气站到城市配气站的管线。
（2）坑口煤制气厂集气站至城市或工业基地修配站的管线。
（3）从邻近城市的天然气输气干线一级调压计量站至城市配气站的管线。
（4）邻近城市的人工制气厂、焦化厂、石油化工厂、石油炼厂集气站或矿井气转输站至城市储配站的管线。
编辑本段构成长距离输气管线系统通常由集输管网、燃气净化设备、输气干线、压气站、分输阀室、分配站（终点调压计量站）、管理维修站、通讯与遥控设备、阴极保护站（或其他电保护装置）、及管路附件等组成。
由气源点采集的燃气，经节流、分离出游离水、油和机械杂质等后，由集气管进入集气站。
从集气站出来的燃气进入处理厂进一步净化后进入起点站，在起点站中除尘、凋压，计量后送入输气干线，如果燃气的起点压力较低，则应设置压气站升压。
长距高输气管线采用超高压力输气，输送的起点压力一般为1.0~2.5Mpa。
通常每隔一段距离设置中间压气站，以便保持长输管线恒定的输气压力。
编辑本段起点站管道系统起点站的主要任务是保持输气压力平稳，对燃气压力进行调节，计量燃气的流量，除去燃气中的液滴与机械杂质。
长输管道基础知识介绍PPT演示
定向钻施工工艺
三、钻机安装与调试 1、钻机安装在入土点和出土点的连线上。钻 机导轨与水平面的夹角比设计入土角度大10。 2、钻机应安装牢固、平稳，经检验合格后进 行试运转，并调整拖拉力。 3、对控向系统进行仔细准确调校，调校的参 比数据存入计算机。
定向钻施工工艺
定向钻施工工艺
定向钻施工工艺
定向钻施工工艺
顶管施工工艺
顶管穿越施工工序
测量放线 基坑开挖 铺石子 放钢板
放置槽钢作为导轨
放后挡板
吊装内顶管、外顶管下坑
人工开挖
吊装套管下坑
测量
顶套管穿越
第二根套管
继续顶套管穿越
主管进套管
隐蔽工程施工
套管两端与主管之间封堵
现场清理
顶管施工工艺
测量放线 依据设计施工图纸及控制桩点，用全站仪测量放出穿越管道的轴 线、用地边界线及发送坑、接受坑的位置、尺寸线，撒白灰线进 行标识 作业坑开挖、制做 1、测量放线后，在路两侧开挖作业坑。作业坑的开挖包括发送 坑与接受坑的开挖。发送坑长6.5m，宽4.5m，接受坑长4.5m， 宽4.5m，作业坑深度根据穿越处管道设计管底标高和现场施工 时该段地质条件确定，工作坑应平整。人工配合单斗挖掘机进行 发送坑开挖，每开挖1.5m深度后，坑壁四周现浇400mm厚钢筋 混凝土，钢筋采用Φ20，这样每开挖1.5m即对接浇筑400mm厚 钢筋混凝土，直至开挖浇筑到设计套管管底标高下0.8m深处， 底层浇筑顶管用混凝土靠背或放置钢靠背。坑底先敷设250mm 厚的石子， 6000×1800×10mm钢板，
大开挖穿越工程
6、穿越主管段就位 上述工序完成后，用吊管机吊装管段，汽车吊配合穿套施工。 7、恢复公路 按相应公路施工规范要求迅速恢复路面，新的路面与原路面应有 良好搭接。恢复路面时首先采用推土机对道路开挖处进行回填、 压实后采用人工对路面恢复。 8、记录与检查验收 施工过程中，随时进行有关技术资料的记录整理，恢复地貌前联 系建设单位（监理）进行工程的检查、验收。 9、恢复地貌 施工完后，清除施工预料及垃圾，对施工时占用的地表进行恢复， 符合环保要求。
长输管线知识
长输管线知识详解长输管线，作为现代工业社会的重要基础设施，承担着将各种流体（如石油、天然气、水等）从一地输送至另一地的关键任务。
这些管线通常跨越长距离，穿越各种地理环境，为经济和社会发展提供持续、稳定的能源和资源供应。
本文将详细探讨长输管线的组成、特点、应用以及相关的技术和安全问题。
一、长输管线的组成长输管线主要由输气管段、首站、压气站、中间分输站、阴极保护站、末站、清管站、干线截断阀室和储气库等组成。
这些组成部分各自承担着不同的功能，共同确保流体的稳定、高效输送。
1. 输气管段：这是长输管线的主体部分，负责将流体从起点输送至终点。
输气管段通常由高强度、耐腐蚀的材料制成，如钢管、铸铁管等，以确保管线的安全性和使用寿命。
2. 首站和末站：首站是长输管线的起点站，接收来自矿场净化厂或其他气源的净化天然气。
末站则是管线的终点站，负责将天然气转输给终点用户。
这两个站点通常配备有完善的计量、调压和分离设备，以确保流体的质量和输送效率。
3. 压气站：由于长输管线跨越长距离，流体在输送过程中会受到摩擦阻力和地形高差的影响，导致压力下降。
压气站的作用就是提供额外的压力，以维持流体的稳定输送。
4. 中间分输站和储气库：中间分输站负责将流体分输给不同的用户或支线。
储气库则用于储存多余的流体，以应对需求波动和供应中断等突发情况。
5. 阴极保护站和干线截断阀室：阴极保护站通过施加电流来防止管线腐蚀。
干线截断阀室则配备有紧急截断阀，用于在发生泄漏或其他紧急情况时迅速切断管线，以减少损失和影响。
6. 清管站：清管站负责定期清理管线内的杂质和积水，以确保管线的畅通和流体的质量。
二、长输管线的特点1. 距离长：长输管线通常跨越数十甚至数千公里的距离，穿越各种地理环境，如平原、山区、河流等。
这使得管线的建设和维护面临诸多挑战。
2. 用户多、地域广：长输管线服务于广泛的用户群体，包括工业、民用、商业等多个领域。
同时，管线覆盖的地域范围也非常广泛，需要满足不同地区的能源和资源需求。
国内部分天然气长输管线情况

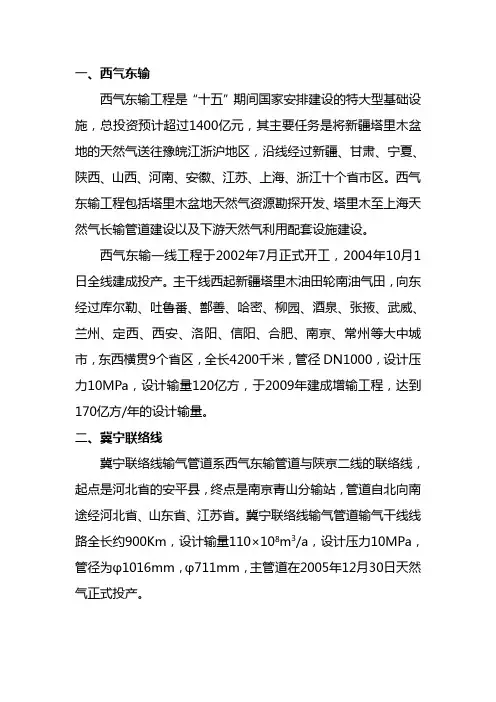

一、西气东输西气东输工程是“十五”期间国家安排建设的特大型基础设施，总投资预计超过1400亿元，其主要任务是将新疆塔里木盆地的天然气送往豫皖江浙沪地区，沿线经过新疆、甘肃、宁夏、陕西、山西、河南、安徽、江苏、上海、浙江十个省市区。
西气东输工程包括塔里木盆地天然气资源勘探开发、塔里木至上海天然气长输管道建设以及下游天然气利用配套设施建设。
西气东输一线工程于2002年7月正式开工，2004年10月1日全线建成投产。
主干线西起新疆塔里木油田轮南油气田，向东经过库尔勒、吐鲁番、鄯善、哈密、柳园、酒泉、张掖、武威、兰州、定西、西安、洛阳、信阳、合肥、南京、常州等大中城市，东西横贯9个省区，全长4200千米，管径DN1000，设计压力10MPa，设计输量120亿方，于2009年建成增输工程，达到170亿方/年的设计输量。
二、冀宁联络线冀宁联络线输气管道系西气东输管道与陕京二线的联络线，起点是河北省的安平县，终点是南京青山分输站，管道自北向南途经河北省、山东省、江苏省。
冀宁联络线输气管道输气干线线路全长约900Km，设计输量110×108m3/a，设计压力10MPa，管径为φ1016mm，φ711mm，主管道在2005年12月30日天然气正式投产。
三、涩宁兰管线涩宁兰管线是青海省柴达木盆地的涩北气田到西宁、兰州的天然气长输管道工程（以下简称涩宁兰工程）。
管线全长953公里，在青海境内占868公里，管径660毫米，年输气量为20亿立方米。
全程共设9座场站，中间建设清管站4座，分输站3座，线路截断阀室36座。
涩宁兰复线工程总投资36.78亿元，由管道局EPC总承包。
管道线路全长915.4公里，管径660毫米，途经青海、甘肃两省13个市、区、县，与涩宁兰一线管道并行或伴行敷设。
四、淮武线淮武支线北起河南淮阳，南至湖北武汉，全长475公里，设计年输气能力15亿立方米。
该线于2006年12月16日试投产，将西气东输与忠武输气管道连接起来。
长输管道工程建设简述
一、油气长输管道定义长输管道系指产地、储存库、使用单位之间用于输送商品介质的管道，具体讲就是跨越地、市输送或跨越省、自治区、直辖市输送商品介质的长距离管道（一般长度大于50km）。
对于油气长输管道，这个介质指的就是石油天然气。
油气长输管道设计压力一般大于6.3MPa,国家主干油气管网一般设计压力在10MPa，浙江省天然气省级管网设计压力为6.3MPa。
二、油气长输管道工程建设内容油气长输管道工程主要由站场、线路及辅助工程设施组成。
（1.）站场输油管道和输气管道基本相同，站场均可分为首站、末站和中间站场。
（2.）线路线路部分主要包括管道、阀室、阴极保护设施等。
油气长输管道由钢管焊接而成，除跨越段外全线一般都埋地敷设。
为防止土壤对钢管的腐蚀，管外包有防腐绝缘层，并采用外加电流阴极保护措施。
管道上每隔一定距离设有截断阀门，进出站处及大型穿跨越构筑物两端也有，一旦发生事故可以关闭阀门，及时截断管内介质流动，防止事故扩大，便于抢修。
管线在穿越一些大中型河流、交通干线（国道、高速公路、铁路等）常采用定向钻、隧道、顶管等施工方式，以避免对河流水体、堤坝、交通等造成不利影响。
（3.）辅助工程设施输油管道工程的配套辅助设施主要有通讯系统、水电供应系统、维修中心等。
（4.）控制系统长输管道一般线路较长，沿线经过的地形复杂，为保证整个输油、气管道安全、可靠、平稳、高效、经济地运行，该类工程均设有调度控制中心，并采用以工业控制计算机为核心的监控与数据采集系统，即SCADA系统，对全线各个站场、关键设备进行远距离数据采集、传输和记录、处理。
SCADA系统的控制通常分为三级，即全线中心控制、站场控制及就地控制，对管道运行进行监控、统一调度和控制，具有报警、联锁保护、紧急关断等安全保护功能。
三、油气长输管道工程特点油气长输管道工程的主要特点是线路长，沿线自然地理环境复杂，沿途可能要翻越山岭，穿越大河巨川、沼泽地带，或是沙漠地区、永冻土地带，如西气东输二线工程沿线既有土石山区、戈壁荒漠，又有黄土丘陵沟壑，一些区段生态环境极其脆弱。
天然气长输管道的知识
关于天然气长输管道知识普及随着我国天然气勘探开发力度的加大以及人民群众日益提高的物质和环保需要，近年来天然气长输管道的发展十分迅速。
随着管道的不断延伸，管道企业所担负的社会责任、政治责任和经济责任也越来越大。
因此，对于天然气长输管道知识普及显得尤为重要。
一、线路工程输气管道工程是指用管道输送天然气和煤气的工程，一般包括输气线路、输气站、管道穿（跨）越及辅助生产设施等工程内容。
线路工程分为输气干线与输气支线。
输气干线是由输气首站到输气末站间的主运行管线；输气支线是向输气干线输入或由输气干线输出管输气体的管线。
线路截断阀室属于线路工程的一部分，主要设备包括清管三通、线路截断球阀、上下游放空旁通流程、放空立管等，功能是在极端工况或线路检修时，对线路进行分段截断。
阀室设置依据线路所通过的地区等级不同，进行不同间距设置。
阀室系统包括手动阀室和RTU阀室两大类。
二、工艺站场输气站是输气管道工程中各类工艺站场的总称。
一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。
输气站是输气管道系统的重要组成部分，主要功能包括调压、过滤、计量、清管、增压和冷却等。
其中调压的目的是保证输入、输出的气体具有所需的压力和流量；过滤的目的是为了脱除天然气中固体杂质，避免增大输气阻力、磨损仪表设备、污染环境等；计量是气体销售、业务交接必不可少的，同时它也是对整个管道进行自动控制的依据；清管的目的在于清除输气管道内的杂物、积污，提高管道输送效率，减少摩阻损失和管道内壁腐蚀，延长管道使用寿命；增压的目的是为天然气提供一定的压能；而冷却是使由于增压升高的气体温度降低下来，保证气体的输送效率。
根据输气站所处的位置不同，各自的作用也有所差异。
1、首站首站就是输气管道的起点站。
输气首站一般在气田附近。
2、末站末站就是输气管道的终点站。
气体通过末站，供应给用户。
因此末站具有调压、过滤、计量、清管器接受等功能。
此外，为了解决管道输送和用户用气不平衡问题，还设有调峰设施，如地下储气库、储气罐等。
长输管线敷设
长输管线敷设长输管线指的是用于输送石油、天然气等大型流体物质的管道，通常跨越数千公里，涉及多个国家和地区。
因此，长输管线的敷设对于能源行业的发展至关重要。
长输管线的种类根据输送物质的不同，长输管线可以分为石油管线、天然气管线和液化天然气(LNG)管线。
其中，石油管线输送的是原油或石油制品，天然气管线输送的是天然气，LNG管线输送的是液化天然气。
根据敷设方式，长输管线可以分为陆地管线和水下管线。
陆地管线一般敷设在地下，水下管线则敷设在海底。
长输管线敷设的步骤选址和规划选址和规划是长输管线敷设的第一步。
在这一步骤中，需要考虑到管线往返的物质、地形、地貌和地质条件等多个因素。
同时，还要考虑到管线的安全性和可靠性等因素。
一旦选址和规划确定，就需要开始准备敷设工作。
管线预制在长输管线敷设之前，需要对管线进行预制。
预制过程中对管线是否具有足够的可靠性和安全性进行检验，同时还可以进行防腐蚀和绝缘处理。
开挖和铺设在敷设过程中，首先需要开挖一条沟槽，然后在沟槽中铺设管线。
在这个过程中，要确保管线的质量和可靠性。
此外，还需要对管线进行电子监测和防腐蚀处理，从而确保管线的完整性和可靠性。
接口和焊接在铺设完成后，需要对管线进行接口和焊接。
接口和焊接结构较为复杂，需要专业人员进行操作，以确保管线的安全和可靠性。
长输管线敷设中的技术难点长输管线敷设涉及到许多领域的技术问题。
其中，最主要的难点是管线敷设过程中的安全和可靠性问题。
长输管线通常需要跨越多国或地区，其基础设施的规划、设计、建设、运行和维护都需要进行协调。
在不同的国家和地区，管线敷设的安全标准和规定也可能存在差异，这增加了管线敷设的技术难度。
另外，管线敷设地理环境和气候条件的差异也会影响管线的安全性和可靠性。
例如，在北极地区和沙漠地区，管线的温度和压力可能会受到很大的影响。
长输管线敷设的未来发展随着科技的发展，长输管线敷设技术也将不断进步。
未来，长输管线敷设有望实现自主控制和智能化。
长输管线安全经验分享PPT课件
长输管线的重要性
能源供应
长输管线是能源物质运输的重要 通道，对于保障国家能源安全、 维护社会经济发展具有重要意义。
地区发展
长输管线建设能促进沿线地区经济 发展，增加就业机会，提高人民生 活水平。
环境保护
通过长输管线输送的物质多为易燃、 易爆、有毒有害物质，长输管线的 安全运行对于环境保护至关重要。
03
定期组织员工进行培训和演练，提高员工的安全意识和应急处
置能力。
第三方监管与防范
第三方监管
引入专业的第三方监管机构，对长输管线进行全面、客观的监管 和评估。
防范措施
加强与当地政府、居民的沟通与协作，建立有效的信息通报机制， 共同防范安全事故的发生。
安全宣传
加强安全宣传教育，提高公众对长输管线安全的认识和重视程度。
紧急抢修
建立应急抢修队伍，配备 必要的设备和物资，确保 在发生事故时能够迅速响 应并降低损失。
灾害预警与应急响应
预警系统
01
建立完善的灾害预警系统，通过监测和数据分析，及时发现潜
在的安全隐患。
应急预案
02
制定针对不同灾害的应急预案，明确应急处置流程和责任人，
提高应对突发事件的快速反应能力。
培训演练
第三方破坏
第三方破坏包括施工破坏、偷盗、恶意破坏等行为，是长输 管线安全风险的另一个重要来源。
防范措施：加强管线巡查和监管力度，及时发现和制止第三 方破坏行为。同时，应加强宣传教育，提高公众对管线保护 的意识，鼓励社会力量共同参与管线保护工作。
设计与施工缺陷
由于设计或施工原因导致的长输管线 缺陷，如焊缝裂纹、管材强度不足等， 也可能引发安全事故。
强调安全责任
明确各级管理人员和员工的安全职责，确保安 全责任落实到人。
长输管线资料
长输管线，即长距离输送管线。
无论是输送水、气（汽）、油还是其他介质。
都有输送量大、口径大、压力大、材料等级高、壁厚大、制造要求高等特点。
华北、中部地区原油管道华北地区有大港油田、华北油田，都敷设有外输原油管道，华北地区的炼化企业，有地处北京燕山的东方红炼油厂和大港炼油厂、天津炼油厂、沧州炼油厂、石家庄炼油厂、保定炼油厂、内蒙古呼和浩特炼油厂。
原油管道总长度1847.4公里。
华北地区最早修建的原油主干线是秦皇岛至北京的秦京线，为北京东方红炼厂供应原料油。
秦京线1974年4月开工，1975年6月19日投产。
管道全长324.6公里，年输油能力600万吨。
穿越河流11处，铁路14处，公路40处，跨越河流（永定河1574米）和水渠5处。
由洛阳石化设计院（中国石化洛阳石化工程公司）设计，管道三公司和江汉油田建设公司施工。
大港至周李庄输油管线1968年建设，这条管道是大港油田惟一的一条原油外输线。
起点多次发生变化。
总长210.5公里，年输能力500万吨。
任丘至沧州原油管道，1976年元月1日开工，4月1日投产，全长109公里，年输油能力500万吨，1983年经过改造，年输油能力770万吨。
以华北油田为源头的原油管道，还有任沧复线；任沧新线，任京线（任丘至北京）、沧临线（沧州至临邑），河石线（河间至石家庄）、任保线（任丘至保定）、阿赛线（阿尔善至赛汗塔拉）。
中部地区油田，分布在湖北和河南两省境内，有江汉油田、河南油田和中原油田，主要炼油企业有湖北荆门炼油厂和河南洛阳炼油厂。
原油管道总长度1347.5公里。
江汉原油管道有潜荆线（潜江至荆门），1970年建成，全长90公里，年输能力170万吨。
河南原油管道有魏荆线（魏岗至荆门）和魏荆复线。
中原原油管道有濮临线（濮阳至临邑）、中洛线（濮阳至洛阳）及中洛复线。
另外，港口至炼厂原油管道总长度859.3公里。
东北地区原油管道东北地区是原油生产的主要基地，有大庆油田、辽河油田和吉林油田，原油产量大约占全国总产量的53.5%，原油管道达3399.6公里。
长输管道安全技术.ppt
7
2010年7月16日18时许，大连大孤山新港，中石油大连输油管道发生爆炸起火
8
9
10
大连输油管道爆炸火灾事故原因
事故单位基本情况
国际储运公司是中国石油大连中石油国际事业公司(80%股份)与大连港股份公 司(20%股份)的合资企业，成立于2005年9月，注册资金1亿元人民币。国际 储运公司原油罐区的日常运营和检维修工作由中国石油天然气股份有限公司 大连石化分公司负责。国际储运公司原油罐区内建有20个储罐，库存能力185 万立方米；周边还有其他单位大量原油罐区、成品油罐区和液体化工产品罐 区，储存原油、成品油、苯、甲苯等危险化学品。 事故简要经过
负极 Fe - 2e = Fe2+
（钢铁溶解）
正极 2H+ + 2e = H2
（析出氢气）
铁与氧化剂之间的氧化还原反应
微生物 腐蚀 应力 腐蚀
电流干扰 腐蚀
形成氧浓差电池腐蚀 , 代谢产物引起腐蚀
(SCC）是指金属及其合金在拉应力和特定介质的共同作用下引起的腐蚀 开裂。这种开裂往往是突发性、灾难性的，会引起爆炸、火灾等事故，因 而是危害最大的腐蚀形式之一。 应力腐蚀形式有：管道内硫化物引起的SCC、管道外壁高pH碱性土壤中 的SCC和管道外壁近中性土壤中的SCC等。它们的共同特点是必须同时 具备三个条件，即腐蚀环境、敏感的管材和拉应力的存在。
中国石化管道储运公司下设输油管理处，管理其旗下在全国各地的输油管道。4
5.2 长输管道泄漏事故的预防与控制
1、长输管道泄漏事故统计
第三方损伤包括 无意破坏 在建设和施工时开挖、爆破或机械操作导致管道意外损坏
有意破坏
盗取管道的防腐层，管道仪器仪表、阀门或附属设施 打孔盗油、盗气
长输管线应急处理预案
长输管线应急处理预案长输管线是能源运输的重要通道，其安全运行对于保障能源供应和社会稳定具有至关重要的意义。
然而，由于各种不可预见的因素，长输管线可能会发生泄漏、破裂、火灾等突发事故。
为了迅速、有效地应对这些紧急情况，最大程度地减少事故损失，保障人员生命财产安全和环境安全，特制定本应急处理预案。
一、长输管线基本情况（一）管线概述介绍长输管线的起点、终点、途经地区、输送介质（如石油、天然气等）、管径、设计压力、运行压力等基本信息。
（二）沿线环境描述长输管线沿线的地形地貌、人口分布、重要设施（如学校、医院、居民区等）、河流湖泊、生态保护区等环境情况。
二、应急组织机构及职责（一）应急指挥中心成立以企业主要负责人为组长的应急指挥中心，负责全面指挥和协调应急处理工作。
其职责包括：1、制定和修订应急预案；2、组织应急演练和培训；3、指挥应急救援行动；4、协调与外部相关部门的联系和沟通。
（二）抢险救援组由专业技术人员和维修人员组成，负责现场抢险救援工作。
其职责包括：1、对事故现场进行勘查和评估；2、制定抢险救援方案；3、实施抢险救援行动，如堵漏、抢修管道等。
（三）医疗救护组由医护人员组成，负责对受伤人员进行医疗救护。
其职责包括：1、在事故现场对受伤人员进行紧急救治；2、将重伤人员及时送往医院进行进一步治疗。
（四）安全保卫组由安保人员组成，负责事故现场的安全保卫工作。
其职责包括：1、设置警戒线，维持现场秩序；2、疏散周边群众，确保人员安全；3、防止无关人员进入事故现场。
（五）后勤保障组负责应急救援所需物资、设备和资金的保障工作。
其职责包括：1、采购和储备应急救援物资和设备；2、提供应急救援所需的车辆、通讯等保障；3、负责应急救援费用的核算和支付。
三、事故预防措施（一）管线设计和施工严格按照国家相关标准和规范进行长输管线的设计和施工，确保管线的质量和安全性能。
（二）日常巡检和维护建立健全日常巡检和维护制度，定期对长输管线进行巡检，及时发现和处理管线的安全隐患。
输油管道
管件或阀件的当量长度系指与流体通过该管中所产生的摩 阻损失相当的直管段长。
计算举例：见书236页 例1 例2 例3 例4
七、常见管路及其特性
当液体自高向低自由泄流时，能量的供应主要靠 位差（即位置水头差），能量的消耗是摩阻损失(见a 图）。一般情况下，管线两端液面的压力均可以认为 接近于大气压力，即压差为零。
式中： L——管路长度，m； d——管内径，m；
V——平均流速，m/s；
g——重力加速度，m/s2 λ——水力摩阻系数。 水力摩阻系数λ随流态而 不同，它是雷诺数Re和管壁相对粗糙度ε的函数 Zj-管路终点高程，m ZQ－管路起点高程，m
雷诺数Re标志着油品流动过程中，粘滞阻力与惯性 阻力在总阻力损失中所起的作用。雷诺数小时，粘 滞阻力起主要作用，雷诺数大时，惯性损失起主要 作用。 Re = vd／ν
Q
四、水力摩阻系数的计算
我国常用的各区水力摩阻系数的计算公式见下表。
流态 划分范围
λ ＝f(Re,ε)
层流
Re<2000
59 .7 8 / 7
1
λ =64/Re
2 lg Re 2.51
紊 流
水力光滑区
3000<Re<Re1=
当Re 105时
0.3164 Re 0.25
混合摩擦区 粗糙区
1、产生局部阻力的条件（1）管道断面发生变化，例如断面 突然扩大 （2）流动方向有改变，例如弯管（3）管路中有局 部装置，例如装有阀门
2、产生局部摩阻的物理原因 （1）任何断面形状的改变，都必将引起流速的重新分布， 因而附加了流体间的相对运动和流体质点的急剧变形， 结果导致质点间附加摩擦和相互撞击，使流体能量受到
长输管线资料（5篇）
长输管线资料（5篇）第一篇：长输管线资料长输管线，即长距离输送管线。
无论是输送水、气（汽）、油还是其他介质。
都有输送量大、口径大、压力大、材料等级高、壁厚大、制造要求高等特点。
华北、中部地区原油管道华北地区有大港油田、华北油田，都敷设有外输原油管道，华北地区的炼化企业，有地处北京燕山的东方红炼油厂和大港炼油厂、天津炼油厂、沧州炼油厂、石家庄炼油厂、保定炼油厂、内蒙古呼和浩特炼油厂。
原油管道总长度1847.4公里。
华北地区最早修建的原油主干线是秦皇岛至北京的秦京线，为北京东方红炼厂供应原料油。
秦京线1974年4月开工，1975年6月19日投产。
管道全长324.6公里，年输油能力600万吨。
穿越河流11处，铁路14处，公路40处，跨越河流（永定河1574米）和水渠5处。
由洛阳石化设计院（中国石化洛阳石化工程公司）设计，管道三公司和江汉油田建设公司施工。
大港至周李庄输油管线1968年建设，这条管道是大港油田惟一的一条原油外输线。
起点多次发生变化。
总长210.5公里，年输能力500万吨。
任丘至沧州原油管道，1976年元月1日开工，4月1日投产，全长109公里，年输油能力500万吨，1983年经过改造，年输油能力770万吨。
以华北油田为源头的原油管道，还有任沧复线；任沧新线，任京线（任丘至北京）、沧临线（沧州至临邑），河石线（河间至石家庄）、任保线（任丘至保定）、阿赛线（阿尔善至赛汗塔拉）。
中部地区油田，分布在湖北和河南两省境内，有江汉油田、河南油田和中原油田，主要炼油企业有湖北荆门炼油厂和河南洛阳炼油厂。
原油管道总长度1347.5公里。
江汉原油管道有潜荆线（潜江至荆门），1970年建成，全长90公里，年输能力170万吨。
河南原油管道有魏荆线（魏岗至荆门）和魏荆复线。
中原原油管道有濮临线（濮阳至临邑）、中洛线（濮阳至洛阳）及中洛复线。
另外，港口至炼厂原油管道总长度859.3公里。
东北地区原油管道东北地区是原油生产的主要基地，有大庆油田、辽河油田和吉林油田，原油产量大约占全国总产量的53.5%，原油管道达3399.6公里。
长距离输气管道工程概述
长距离输气管道工程概述一、输气管道的分类及特点1．输气管道的分类输气管道分矿场输气管道、干线输气管道及城市输气管道。
常称为内部集输管线、长距离输气管线和城市输配管网。
天然气从气井中开采出来后，通过矿场集输——净化脱硫——长输管道输送到城市输配管网，供给用户。
矿场输气管道：输送未经处理的原料气。
输送距离短、管径小、压力变化大。
干线输气管道：把经脱硫净化处理的天然气送到城市。
输送距离长，管径大（400mm以上），压力高（4.0MPa以上），为天然气远距离输送的主要工具。
城市输气管道：为天然气的分配管网，它遍布整个城市和近郊，一般总是呈环形布置，且按压力严格区分。
2．输气管道的特点长距离输气管道与压缩机站组成一个复杂的动力系统，由于其输送的气量大，常采用大口径、高压力的输送系统。
其主要特点为：⑴长输管道是天然气长距离连续运输系统，不需要常规的运输工具和设备，也不需要大量的建筑和占用大量的土地，可用自身运输的物质消耗克服其摩擦阻力就能迅速将天然气运到目的地，是最有效、最大规模的运输系统。
⑵长输管道属于一个庞大而复杂系统的中间环节，必须协调好上下游间的关系，这使其设计及操作管理更为复杂。
⑶长输管道输送量庞大，涉及国计民生及千家万户，必须充分保证能安全、连续、可靠地供气。
⑷由于采气生产的均衡性和用户用气的波动性，要求管道有一定的储气能力，以适应用气量的变化。
⑸长输管道投产初期可充分利用地层压力进行输送，根据气田压力的变化逐步建增压站，可节约投资和经营费用。
⑹长输管道要求有与之配套的附属设施，尤其是通信和自控系统。
⑺现代管道运输在国民经济中的地位日趋重要，利用冶金、机械制造、自动控制和施工安装等综合技术来提高运输效率已成为管输工艺研究的核心。
二、长输管道的施工1．施工准备长输管道施工、安装工程量大，野外施工条件艰苦，流动性大，自然障碍多，施工季节性强，必须做好施工前的准备工作，才能保证顺利施工。
施工准备阶段的工作包括：⑴根据施工计划任务的要求，熟悉设计图纸、设计文件资料和施工技术要求等；请设计人员进行技术交底；明确施工范围、质量要求、工期进度等。
长输管道培训
（1）该段管道是雨季巡线重点。特别是暴雨、洪水过后， 更要认真检查，必要时，可在确保安全的前提下，进入 河道探察。 （2）如果管道周围的河水中不断有气泡冒出，甚至有水 柱喷射，管道很可能已发生泄漏。切记不要动用任何可 能产生明火的工具及设备，要迅速撤离到距事故点至少 300m以外的区域，并向上级有关部门汇报。 4.4山区段管道 山区管道会因陡坡崩滑，雨水冲刷带走管沟回填土而造 成管道悬空或滑移，甚至断管。 （1）管道维护人员日常巡线过程要注意检查山区管道护 坡、堡坎及挡土墙等水保设施，发生轻微损坏要及时维 护，较大的损坏要立即向上级有关部门汇报。
第二章 长输管线安全管理
一、线路管理的目的 最大限度地发回管线的输送能力，尽可能延长 管线的使用寿命，确保管道安全平稳运行。 二、管理方法 目前国内先进的长输管道线路管理推行完整性 管理，即重点从线路完整性风险的识别和评价入 手，通过制定并实施以日常巡线维护为主要内容 的完整性管理方案，及时发现并处理线路隐患， 力争杜绝第三方破坏，实现管道线路的完整性管 理。
（1）发现露管应立即回填。 （2）发现悬空应立即采取措施进行处理，还应根据现场情况， 采取导（将汇水导出危险区）、堵（堵塞进水口）、填（夯实 填塞）等方法对现场进行简单处理，尽量防止险情扩大。 （3）雨后在管道周围发现较深的水洞，很可能是雨水汇集到回 填不够密实的管沟中，造成管道底部水土流失，管道在地下成 为悬空状态即管道暗悬，应组织人力立即进行开挖、验证、回 填、夯实。 （4）发现雨后冲刷形成的小型塌陷、漏斗、冲沟，管道维护人 员要及时处理，防止事故进一步扩大。 （5）如果已经发生管道断裂，切记不要动用任何可能产生明火 的工具及设备，要迅速撤离到距离事故点至少300m意外的区域， 并向上级有关部门汇报。 4.3管道与冲沟、河床平行或交叉敷设的管段 管道可能因暴雨、洪水冲刷造成悬空、漂浮和位移，甚至发生 断裂。
长输管道安装工程施工简介
长输管道安装工程施工简介一、长输管道基本情况长输管道是指用于将石油(天然气)从始发点输送至目的地的长距离输送管道，输送距离根据需要从几十、几百至上千公里。
长输管道一般由首站、中间站、末站、主干管及支管等组成。
下图为长输管道输送天然气输送过程图：根据长输管道干、支管输送距离要求分级，最高工作压力可达10MPa 。
管道主要使用无缝钢管、直缝焊管、螺旋焊管，材质为专用管线钢，根据输送压力等级由X42 ～X80 ，管道直径根据输送流量要求，一般φ529～φ1420mm ，最大可达φ2000mm ，壁厚10m m ～25mm 。
由于管线走向复杂，管道弯头一般根据实际需要使用冷煨方式进行弯制。
管道连接方式采用焊接。
二、长输管道常用施工工艺交桩、放线 土石方管道开挖 管道防腐及运输布管 管线组对、预热、焊接焊接检测 补口补伤 管道下管、就位清管、测径、试压、干燥、置换回填、恢复地貌返修修理施工便道储气站 城镇配气管网 配气站（门站） 输气干线增压及净化油气田矿场集输管网气井、油井入户使用楼道调压箱或区域调压站长输管道施工采用流水作业方法，即：边开挖、边布管、边组对、边下管、边试压、边回填。
1、管够开挖管够开挖方法：一般地段采用挖机开挖，局部地区采用人工或其他方式开挖。
2、管道防腐管道防腐一般在固定地点设置防腐生产线进行防腐，然后运输至施工现场进行组对，现场进行补口补伤防腐工作。
常用管道防腐层材料为沥青类或合成树脂类。
3、运输布管将在防腐生产线上防腐好的管道运输至安装现场，布管采用吊管机沿管沟方向呈锯齿形布置。
管道吊装必须使用吊带，防止损坏防腐层。
4、管道组对管道组对在管沟旁将布管到位的管道使用吊管机吊装将每根管道首尾衔接进行组对。
组对采用电动对管器进行校正，因此要求每种规格管道配备一种型号的对管器。
见下图所示：内胀对口器外对口器4、管道焊接长输管道焊接可采用焊条电弧焊、半自动焊、自动焊或上述任何方法的组合等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南丽华燃气有限公司
获嘉-平原新区长输管道前期工作概述
对招标实施方案的标底进行审查，对设计提供的各类施工图纸进行审 查，开工前对中标单位编制的施工组织设计进行逐级审查，对施工单位 编制的各项施工措施、物流方案及五大控制方案进行审查等。 3.1.3 经济措施:在项目建设各阶段广泛收集有关信息，严格审核各项 费用支出，动态的比较资金使用的实际值与计划值的差异，利用经济手 段控制投资。工程前期主要通过各种方式了解各项地方费用标准并充分 洽商，降低其他费用支出；实施阶段主要对工程造价管理程序，结算决 算阶段对预付款、进度款进行严格管理；竣工验收阶段加强对决算的编 制与审查及审计监督。
2Hale Waihona Puke 河南丽华燃气有限公司获嘉-平原新区长输管道前期工作概述 二、 投资管理的特点与难点
2.1 线路长，施工方式差异性大； 2.2 参建单位多，管理控制水平差异大； 2.3 前期费用与地方费用控制难度大。
3
河南丽华燃气有限公司
获嘉-平原新区长输管道前期工作概述
2.1 线路长，施工方式差异性大。天然气长输管道一般地区跨度 大。自然地形、地质、地貌差异性大，穿越各种建筑物、构筑物 较多。施工方法不尽相同而且对投资概算的形成有着直接的、重 大的影响。 2.2 参建单位多，施工协调难度大，管理控制水平差异大。天 然气长输管道工程单项工程多，专业系统性强，专业化要求高， 工期要求紧，因此需要选择多个参建监理单位、施工单位、防腐 单位、检测单位和多个物资供应商等。尽管招标前对各参加单位 进行严格审查和筛选，但不同的单位管理水平仍然差别很大，工 程技术管理和投资管理的水平差异性大，部分单位投资管理产生 疏漏会导致本单位工程成本增加，从而影响整体工程工期延长和 工程管理难度的增加。
8
河南丽华燃气有限公司
获嘉-平原新区长输管道前期工作概述
3.1.4 合同措施。利用合同措施明确合同双方对由不可抗力及工程变 更等原因引起的经济责任与索赔。在公正公平前提下，合理划分由不可 抗力及工程变更等原因引起的经济责任，并在合同内容变化时，要求业 主、设计、监理、施工等单位及时进行确认，并采取技术上可行、经济 上最优的方法进行补救或完善。
6
河南丽华燃气有限公司
获嘉-平原新区长输管道前期工作概述
3.1.1 组织措施:主要通过制订工程招投标、工程监理、投资计 划、投资统计、合同管理、工程造价、工程款审批、工程价款结 算、财务管理、物资采购、设计管理、工程变更、工程签证、工 程质量、工程审计等一系列有关工程投资控制的管理办法，并在 项目上严格执行。 3.1.2 技术措施:通过对设计方案的技术经济分析与比较，选择 最优化方案，严格审核设计文件与概算，施工图设计与预算，施 工组织设计，采用相应的技术措施研究节约投资的可能。项目建 设期间，从技术和经济方面，要重点组织有关部门对项目预可行 性研究及投资估算进行逐级审查并报批，对总体设计、基础设计 及概算进行逐级审查并报批，对施工图及预算进行逐级审查并报 批，对环保、安全、职业卫生、水土保持、地震、地质灾害等各 项评价进行逐级审查并报批。
4
河南丽华燃气有限公司
获嘉-平原新区长输管道前期工作概述
2.3 前期费用与地方费用控制难度大。前期费用与地方规费占 总投资比例大。一般来讲，前期工作阶段投资估算与工程投资差 额在15～25%左右，而且项目环保评价、安全评价、职业卫生评 价、水土保持评价、地震评价、地质灾害评价和矿产资源评价等 各项专业评价阶段评估费用，以及项目为保证满足环保、安全、 职业卫生、水土保持、地震、地质灾害等各项评价评估方案要求， 需实施有关配套工程而发生的有关费用更是千差万别，控制难度 大。
9
河南丽华燃气有限公司
获嘉-平原新区长输管道前期工作概述
3.2 工程前期费用与其他地方费用管理。其他费用一部分属工 程前期费用，一部分属工程地方费用，是国家没有明确、统一的 规定，根据管道沿线各级政府法规、条例和规定及有关主管部门 要求进行各项工作而发生的费用。其他费用中属工程前期费用的 主要包括前期工作费、勘察设计费、压矿评价费、项目环保评价、 劳动安全卫生评价、职业卫生评价、水土保持评价、地震安全性 评价、地质灾害评价、地质灾害安全性评价等各项专业评价阶段 评估费用等多项费用。其他费用中属工程地方费用的主要包括土 地征购费、临时占地费、青苗及附着物赔偿费、监理费，建设单 位管理费、质量监督费地方规划费、水土保持补偿费、水土保持 措施费、森林植被恢复费、消防评审验收费、还有生产准备费、 文物保护费、自然保护区检测费、场地准备及临时设施费等多项 费用。
河南丽华燃气有限公司
获嘉-平原新区长输管道 前期工作概述
获嘉-平原新区长输管道工程项目部
项目总负责人：朱 峰 工程负责人：李海滨
河南丽华燃气有限公司
获嘉-平原新区长输管道前期工作概述
一、引言 二、前期工作管理的特点与难点 三、加强投资管理的方法和程序 四、总结
1
河南丽华燃气有限公司
获嘉-平原新区长输管道前期工作概述
一、 引言
天然气长输管道工程由于具有线路长、地区跨度大，施工临 时与永久性征租地涉及面广，自然地形、地质、地貌差异性大， 单项工程多，工程专业多，安装工艺独特，管道安全性要求高， 对沿线环境改变影响较大等特点，致使工程投资巨大且管理控制 工作难度大，项目投资“概算超估算、预算超概算、结算超预算” 的现象相当普遍。因此，针对其特点与难点，对获嘉-平原新区长 输管道项目前期工作做一概述。
5
河南丽华燃气有限公司
获嘉-平原新区长输管道前期工作概述
三、加强投资管理的方法和程序
3.1 投资控制的主要方法。 3.1.1 组织措施； 3.1.2 技术措施； 3.1.3 经济措施； 3.1.4 合同措施。 3.2 工程前期费用与其他地方费用管理。 3.3 工程招标阶段工程投资的控制。 3.4 施工阶段工程投资的控制。 3.4.1 投资控制目标的确定与分解； 3.4.2 工程造价的管理； 3.4.3 工程变更与签证管理； 3.4.4 工程价格调整管理。 3.5 项目结算及决算阶段投资管理。
