一、直冷式电冰箱的控制电路—— 1.单门直冷式(PTC 启动器)
4.压缩机启动运行控制 2:在电路通电的瞬间,由于 PTC启动器电流小,温度比较低,所以 电阻值也较低,则启动绕组处于接通状态。压缩机启动绕组和运行绕组同时接通电路,压缩机 启动运转。经过 5s左右的时间后, PTC启动器温度迅速升高,阻值增大.当温度达到 15O℃ 时, PTC启动器呈现高阻值状态,使流过启动绕组的电流大大减小.也就相当于启动绕组处于断路 状态。但是此时仍有小电流流过 PTC启动器 (大约为 10~15mA) 。从而可维持它高阻值所需要的 高温,使启动绕组保持断路状态,使电动机持续在运行状态。当箱体内的温度达到所定温度下 限时,温控器使系统处于断电状态, PTC启动器中无电流流过,温度下降。当温度低于 100℃ 时, 该器件又恢复到了低阻值状态,为下一次运行做好准备。
电冰箱的电器控制系统

? 电冰箱的电气控制系统组成:电冰箱的 温度自动控制系统、除霜控制系统、压 缩机启动与过电流保护和过热保护系统、 照明电路等。

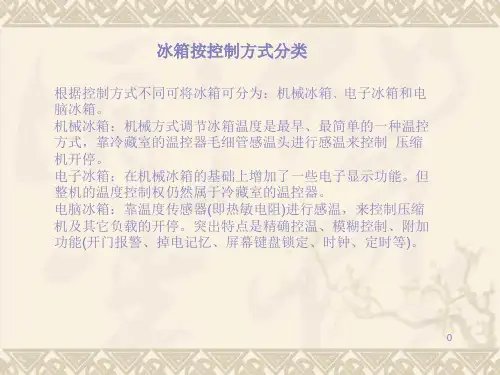

? 电冰箱电路分类:分为直冷式电冰箱电 路、间冷式电冰箱电路和电子温控式电 冰箱电路。
一、直冷式电冰箱的控制电路—— 1.单门直冷式(重锤式启动器)
二、间冷式电冰箱的控制电路
1.控制电路组成: 双门间冷式电冰箱的控制电路增加了冷风循环电路 (风扇控制 )和全自动除 霜电路 (除霜加热器、除霜定时器以及温度控制、限温熔断器等 )。
启动与保护电路:主要包括压缩机电机、 PTC启动器 13、过载保护器 10构成。 温度控制电路:由温控器 3组成的对冷冻室进行控制。 全自动除霜控制电路:除霜定时器 7、除霜加热器 8和电熔丝 9。 加热防冻电路:由排水加热器 12构成。 通风照明电路:由风扇电机 4,照明灯 2和两个门开关所组成的。
5.过流过热控制: 蝶形保护器串联在电路中,正常运行时处于闭合状态,当电路出现故障、 压缩机中电动机的电流过大或者过热时,保护器常闭触点断开,切断电路。
6.照明控制: 照明电路和压缩机温度控制器并联在电路中。因此不论压缩机是否停机运转, 箱门开时灯亮,关时灯灭。另外有些照明灯还具有杀菌的作用。
一、直冷式电冰箱的控制电路—— 2.双门直冷式
二、间冷式电冰箱的控制电路
2.制冷与化霜控制( 1): 电冰箱由除霜定时器来控制制冷或除霜。当冰箱内的温度高于设定温度时,温控器的触点开 关闭合,除霜定时器的 a-b触点接通,因此压缩机与保护电路电源接通,压缩机开始运转,电 冰箱开始制冷;同时除霜定时器的定时电动机 M2、除霜加热器 8、排水加热器 12和电熔丝 9也接 入电源,定时电动机 M2与压缩机同步运行,同时记录压缩机运行的时间。但是由于定时电动机 M2的内阻 (大约为 8000Ω )远远大于除霜加热器 8和排水加热器 12的并联电阻 (大约为 310Ω ).这 样就使得系统在制冷时加在两个加热器上的电压很小 (大约为 8V),基本上不加热。在制冷的同 时风扇电机 4转动,强制冷风在冰箱内循环。
1.单门直冷式电冰箱的控制电路组成: 由启动电容 1、重锤式启动继电器 2、压缩机电动机 3、过电流过热蝶形热保护器 4、温度控制器 5Βιβλιοθήκη Baidu照明灯开关 7和照明灯 8等组成。
2.温度控制: 当箱内冷冻室温度低于温控器所设定的下限温度时,温度控制器 5断开压缩 机的电源,从而使压缩机停机(升温)。当箱内冷冻室温度高于温控器所设定的上限温度时, 温度控制器 5接通电源,压缩机启动(降温)。
3.压缩机启动运行控制 1:接通电源时温控器 5闭合,电流经过运行绕组而进入重锤式启动 继电器的线圈构成回路,在此瞬间,启动电流一般可达到 6~8A以上,使重锤式启动继电器的 线圈产生足够吸引衔铁的磁力,重锤式启动继电器触点闭合.电动机的启动绕组接通电源,压 缩机启动。随着转速的增加,运行绕组 10中的电流逐渐减小,当电流减小到无法再吸引重锤式 启动继电器的衔铁时,触点断开,电动机的启动绕组 9断电,电动机进人正常的运行状态,此 时的电流为运行电流。 电容1的作用是起电流移相,增大启动转矩,改善启动性能。
1.控制电路的两个特点: 一是使用了定温复位型温控器,二是设置了化霜和温度补偿电路。 2.化霜和温度补偿电路: H1是管道加热器 ,装在冷冻室蒸发器和冷藏室蒸发器连接处,其目 的是防止管道冷冻; H2是化霜加热器 ,装在冷藏室的蒸发器上,给蒸发器除霜; H3是温度补偿 加热器 ,也装在冷藏室的蒸发器上,其目的是在冬季室外温度始终低于室内温度时打开温度补 偿开关对冷藏室进行加热,它产生的热量对冷藏室的温度进行补偿,从而使得在冬季温控器的 触点能够顺利闭合,而在夏季要断开此开关。 3.化霜和温度补偿电路工作原理: 化霜和温度补偿电路与温控器的 L-C段并联连接,当压缩 机工作时,该电路相当于短路而不起任何作用。当温度控制器断开时,温控器一方面切断了压 缩机交流 220V供电,另一方面解除了对化霜和温度补偿电路的短路作用, H1、H2、H3得电发热 起温度补偿和化霜作用。而很小的电流对压缩机不起作用。所以压缩机不工作。
二、间冷式电冰箱的控制电路
2.制冷与化霜控制( 2): 当制冷时间达到除霜定时器 7的预定时间时 (一般为 8~12h),除霜定时器 7中的定时电动机 M2 开始转动,带动其内部的凸轮转动,使除霜定时器 7的开关触点由 a-b接通变为 a—c接通,压 缩机和风扇电机 4停止运行,此时系统由制冷状态转为除霜状态。由于除霜温控器 11阻值很小, 定时电动机 M2为短路状态而停止计时,此时除霜加热器和排水加热器通电加热,开始对蒸发器 翅片表面进行除霜。
二、间冷式电冰箱的控制电路
2.制冷与化霜控制( 3): 随着除霜的进行,蒸发器表面的温度因加热而升高.待除霜完毕时蒸发器表面的温度正好可 使除霜温控器的触点断开,从而切断电路而中止除霜,此时定时电动机 M2又重新接人电路而开 始计时,大约在 2min内带动其内部的凸轮转动,使除霜定时器的开关触点由 a-c接通变为 a-b接 通,使系统由除霜状态转为制冷状态。当蒸发器表面的温度降到 -5℃左右时,除霜温控器的触 点闭合,为下一个除霜做好准备,当定时电动机 M2计时到达后系统又由制冷状态转为除霜状态, 这样就完成丁一个除霜周期的自动控制,该控制电路就是这样一直环往复不停地运行。 电路中接入电熔丝 9的作用是为了确保在除霜温拉器失灵的情况下防止因为加热器过热而使 蒸发器盘管破裂;电路中加入排水加热器 12是为了保证融化的霜水顺利地流出冰箱.防止其在 排水管中产生冰堵而妨碍排水。
