传感器抗干扰技术
传感器中使用的抗干扰技术
传感器中使用的抗干扰技术1.1绕线技术：通过绕线使传感器输出电缆进行电磁屏蔽，减少外部电磁干扰对传感器的影响。
1.2金属屏蔽技术：在传感器的外壳或电路板上添加金属屏蔽层，阻挡外部的电磁干扰。
1.3增加滤波器：在传感器的电路中增加低通、高通或带通滤波器，滤除干扰频率的信号。
1.4增加隔离器：将传感器与被测对象的电路隔离，阻止干扰信号的传播。
1.5引入可变增益放大器：根据不同的工作环境，通过调整放大器的增益，提高传感器的输入信号与干扰信号的动态范围。
2.1数字滤波技术：通过数字信号处理算法，滤除干扰信号，提取有效的测量信号。
2.2校正算法：通过对不同工作环境下的干扰信号的分析和建模，设计相应的校正算法，消除干扰对测量结果的影响。
2.3故障诊断技术：通过对传感器输出信号的监测和分析，检测传感器是否受到干扰或故障，并提供相应的补偿或报警。
2.4信号处理算法：通过对传感器输出信号进行处理，提取有效信息，滤除干扰信号。
2.5信号采样技术：通过合理的采样频率和采样精度，提高传感器对有效信号的采样率，减少干扰信号的干扰。
3.电磁兼容性设计技术3.1地线设计：合理设计传感器的地线布线，减少电磁辐射和电磁感应。
3.2电源线设计：合理设计传感器的电源线布线，减少电磁干扰和电磁感应。
3.3路由规划：合理规划传感器的布线路径，尽量避免与其他电磁源的干扰。
3.4屏蔽灵敏部件：对于传感器中的灵敏部件，如ADC等，使用合适的屏蔽措施，减少电磁干扰。
3.5系统排布：合理布置传感器系统中各个模块的位置和间距，减少它们之间的电磁干扰。
4.地址编码技术4.1使用独特的地址编码：将每个传感器分配一个独一无二的地址，通过地址编码来区分传感器之间的信号。
4.2增加容错机制：在地址编码中增加冗余信息，使得接收端能够校验传输的地址信息是否正确。
4.3时钟同步：通过时钟同步技术，使得传感器能够在相同的时间窗口内发送和接收信号，避免信号混淆和干扰。
传感器中的噪声和干扰抑制技术
传感器中的噪声和干扰抑制技术传感器是现代科技领域中的重要组成部分，被广泛应用于各个领域。
然而，传感器在工作过程中常常会受到噪声和干扰的干扰，降低了其性能和准确性。
为了解决这一问题，人们提出了各种噪声和干扰抑制技术，本文将从几个方面详细介绍这些技术的原理和应用。
一、噪声来源与分类在了解噪声和干扰抑制技术之前，我们首先需要了解噪声的来源和分类。
噪声主要可以分为外部噪声和内部噪声。
外部噪声主要来自于环境，如电磁辐射、震动、温度变化等。
内部噪声则是由于传感器本身的结构和电路等因素引起的，如放大器电路噪声、电源噪声等。
根据频率范围的不同，噪声可以进一步分为低频噪声、中频噪声和高频噪声。
低频噪声一般在1Hz以下，主要来源于环境震动和温度变化等；中频噪声在几百Hz至几百kHz范围内，主要由电磁干扰引起；高频噪声则在几百kHz以上，如来自于放大器电路的噪声。
二、噪声抑制技术1. 信号滤波技术信号滤波技术是最常用的噪声抑制技术之一。
滤波器可以根据噪声的频率范围进行选择。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器用于滤除高频噪声，高通滤波器则用于滤除低频噪声，带通滤波器和带阻滤波器可以根据实际噪声频谱的分布来选择。
2. 系统抗干扰技术系统抗干扰技术主要包括防电磁干扰和防震动技术。
防电磁干扰主要通过合理设计传感器的结构和电路布局以及屏蔽等手段来降低外界电磁信号对传感器的干扰。
防震动技术则通过采用减振材料、调整传感器的安装方式等方式来降低震动对传感器的影响。
3. 信号处理技术信号处理技术是一种较为复杂的噪声抑制技术，它可以通过对传感器采集到的信号进行处理，提取有用的信息并滤除噪声。
常见的信号处理技术包括数字滤波、小波变换、自适应滤波等。
这些技术可以对传感器信号进行干扰抑制、特征提取和信号重建等处理，从而提高传感器的性能。
三、干扰抑制技术的应用噪声和干扰抑制技术在各个领域都有广泛的应用。
例如，在无线通信领域，通过采用合适的信道编码和解码技术，可以降低信道噪声对通信质量的影响，提高通信的可靠性和性能。
改善传感器性能的主要技术途径
1. 稳定性技术
传感器作为长期测量或反复使用的元件，其稳定性尤为重 要，甚至超过精度指标。因为后者只要知道误差的规律就可进 行补偿或修正，前者则不然。造成传感器不稳定的原因是随时 间推移或环境条件变化，构成传感器的各种材料与元器件性能 发生变化。为提高传感器性能的稳定性，应对材料、元器件或 传感器整体进行稳定性处理，如结构材料的时效处理，永磁材 料的时间老化、温度老化，电气元件的老化、筛选等。在测量 要求较高的情况下，传感器的附加调整元件、电路的关键器件 也要进行老化、筛选。
思考与练习
问题 改善传感器性能的主要技术途径有哪些？ 思考：
课堂体验
基本内容 找出日常生活中的传感器，并说说它们的类别和作用。 本环节由教师组织学生进行，教师和学生一起讨论日常生活 中用到的传感器，学生根据前面所学知识对传感器采集的信息进 行分析，并对传感器进行分类，如电阻式、电容式、电感式、光 电式、热电式、压电式、磁电式等。
2. 抗干扰技术
传感器可看成一个复杂的输入系统，输入信号除有被测量 外，还有外界干扰因素。为减小测量误差，应设法削弱或消除外 界干扰因素对传感器的影响，方法有以下两种:
（1）减少影响传感器灵敏度的因素，如采用补偿、差动全 桥等措施。
（2）降低干扰因素对传感器的实际作用的功率，如采用屏 蔽、隔离措施等。
传感器与检测技术
3. 补偿校正技术
当传感器或检测系统的系统误差的变化规律过于复 杂，采取一定的技术措施后仍难满足要求，或者可满足 要求，但经济上不合算或技术过于复杂而无现实意义时， 可找出误差的方向和数值，采用修正曲线方法加以补偿 或校正。
传感器的补偿和抗干扰技术
( xi xk 1 )( xi xk 2 ) ( xi xk )( xi xi 2 ) yi yk yk 1 ( xk xk 1 )( xk xk 2 ) ( xk 1 xk )( xk 1 xk 2 ) ( xi xk )( xi xk 1 ) yk 2 ( xk 2 xk )( xk 2 xk 1 )
当检测值确定后，首先通过查表确定所在区间，再顺序 调到预先计算好的系数项，然后代入插值公式计算出。
第12章
传感器的补偿和抗干扰技术
2) 二次插值法(又称抛物线法)
它的基本思想是用 n 段抛物线，每段抛物线通过3个相邻 的插值接点，来代替函数 y f ( x)的值。可以证明，y i 的计 算公式为
第12章
传感器的补偿和抗干扰技术
2. 传感器动态特性的实验确定法
动态特性的实验确定方法常常因传感器的形式 (如 机械的、电气的、气动的)不同而不完全一样，但从原 理上一般可分为阶跃信号响应法、正弦信号响应法、随 机信号响应法和脉冲信号响应法等。
第12章
传感器的补偿和抗干扰技术
抗干扰技术
“干扰”在检测系统中是一种无用信号，它会在测 量结果中产生误差。因此要获得良好的测量结果，就 必须研究干扰来源及抑制措施。通常把消除或削弱各 种干扰影响的全部技术措施，总称为抗干扰技术或称 为防护。 干扰的产生 干扰(也叫噪声)是指测量中来自测量系统内部或 外部，影响测量装置或传输环节正常工作和测试结果 的各种因素的总和。
第12章
传感器的补偿和抗干扰技术
干扰的产生主要有两大类：电气设备干扰 和放电干扰。电气设备干扰主要有射频干扰、 工频干扰和感应干扰等；放电干扰主要有弧光 放电干扰、火花放电干扰、电晕放电干扰和天 体、天电干扰等。 根据干扰产生的原因，通常可分为以下几 种类型。 1. 机械干扰 2. 热干扰 3. 光干扰 4. 湿度干扰 5. 化学干扰6. 电磁干扰
传感器的五大设计技巧和主要技术指标
传感器的五大设计技巧和主要技术指标一、传感器的五大设计技巧1.信号处理技巧：传感器的主要任务是将感知到的物理量转化为电信号，因此信号处理技巧在传感器的设计中显得尤为重要。
在传感器的设计中，需要考虑信号的采样、滤波、放大、调理等环节，以保证感知到的信号能够准确地表达被测量的物理量。
2.精度校准技巧：传感器的精度直接影响到测量结果的准确性，因此精度校准技巧在传感器的设计中也是非常关键的。
在传感器的设计中，需要采用合适的校准方法，通过对传感器的输出信号进行校准，提高传感器的精度和准确性。
3.电源管理技巧：传感器通常需要外部电源供电，电源管理技巧对于传感器的设计来说也是非常重要的。
在传感器的设计中，需要合理选择电源电压和电流，并设计合适的电源管理电路，以提高传感器的工作效率和稳定性。
4.防护和抗干扰技巧：传感器通常需要在复杂的环境条件下工作，因此防护和抗干扰技巧对于传感器的设计也是非常重要的。
在传感器的设计中，需要考虑到传感器的工作环境和外界干扰因素，并采取相应的防护和抗干扰措施，以确保传感器的正常工作。
5.结构设计技巧：传感器的结构设计对于传感器的性能和可靠性都有着直接的影响。
在传感器的设计中，需要合理选择传感器的结构和材料，并进行优化设计，以提高传感器的性能和可靠性。
1.测量范围：指传感器能够正常工作的物理量范围。
传感器的测量范围应根据被测量的物理量的实际范围进行选择，以保证传感器能够准确地测量被测量的物理量。
2.灵敏度：指传感器输出信号与被测量物理量之间的关系，灵敏度越高，传感器对被测量物理量的变化越敏感。
灵敏度是衡量传感器性能的重要指标之一3.准确性：指传感器测量结果与被测量物理量实际值之间的偏差。
传感器的准确性越高，测量结果与实际值之间的偏差越小。
4.响应时间：指传感器从感知到被测量物理量的变化到输出信号的反应时间。
响应时间越短，表明传感器响应能力越强。
5.稳定性：指传感器在长期使用过程中输出信号的稳定性。

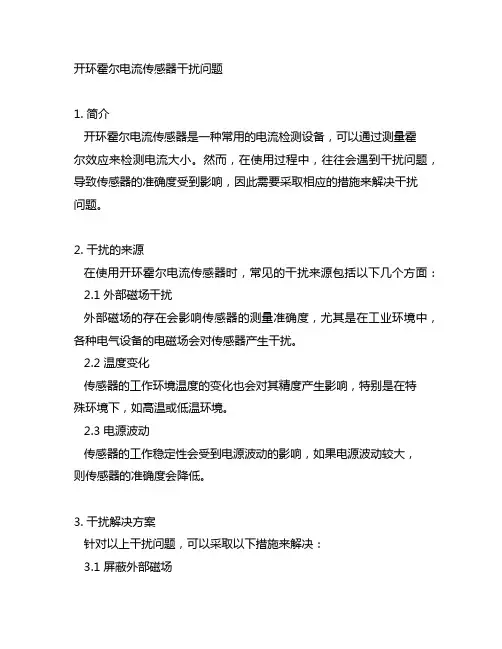

开环霍尔电流传感器 干扰问题
开环霍尔电流传感器干扰问题1. 简介开环霍尔电流传感器是一种常用的电流检测设备，可以通过测量霍尔效应来检测电流大小。
然而，在使用过程中，往往会遇到干扰问题，导致传感器的准确度受到影响，因此需要采取相应的措施来解决干扰问题。
2. 干扰的来源在使用开环霍尔电流传感器时，常见的干扰来源包括以下几个方面： 2.1 外部磁场干扰外部磁场的存在会影响传感器的测量准确度，尤其是在工业环境中，各种电气设备的电磁场会对传感器产生干扰。
2.2 温度变化传感器的工作环境温度的变化也会对其精度产生影响，特别是在特殊环境下，如高温或低温环境。
2.3 电源波动传感器的工作稳定性会受到电源波动的影响，如果电源波动较大，则传感器的准确度会降低。
3. 干扰解决方案针对以上干扰问题，可以采取以下措施来解决：3.1 屏蔽外部磁场在传感器周围设置磁屏蔽罩，阻挡外部磁场对传感器的干扰，可以有效提高传感器的测量精度。
3.2 优化传感器设计通过改进传感器的设计，提高其抗干扰能力，例如增加磁阻效应和移相技术，减小磁敏感面积。
使得传感器更加稳定和精确。
3.3 使用稳压电源采用稳定的电源供应，降低电源波动对传感器的影响，可以有效地提高传感器的工作稳定性。
3.4 温度补偿在传感器设计中引入温度补偿模块，通过对传感器进行温度校正，提高其在不同温度环境下的测量准确度。
4. 持续改进和优化除了以上解决方案外，持续改进和优化传感器的设计、工艺和制造过程，也是提高传感器抗干扰能力的重要手段。
通过不断优化产品结构和生产工艺，可以提高传感器的性能和稳定性，进一步降低干扰对传感器的影响。
5. 结语开环霍尔电流传感器在工业自动化领域发挥着重要的作用，但在实际应用中往往会受到各种干扰的影响，因此解决干扰问题是至关重要的。
通过采取合适的措施和持续改进，可以有效提高传感器的稳定性和测量精度，为工业生产提供可靠的数据支持。
6. 实际应用案例在实际的工业场景中，开环霍尔电流传感器的干扰问题常常成为工程师和技术人员需要面对的挑战。
传感器干扰问题及抗干扰措施详解
模拟传感器在现代化工农业生产，消防应急，国防建设及科学研究中有重非常重要的作用。
作为传感器最重要的指标是测量精度，现实环境又对传感器测量精度产生了很大的干扰，如果降低干扰是各传感器行业的命脉所在。
那么我们就了解一下传感器的干扰及抗干扰措施。
干扰源、干扰种类及干扰现象传感器及仪器仪表在现场运行所受到的干扰多种多样，具体情况具体分析，对不同的干扰采取不同的措施是抗干扰的原则。
这种灵活机动的策略与普适性无疑是矛盾的，解决的办法是采用模块化的方法，除了基本构件外，针对不同的运行场合，仪器可装配不同的选件以有效地抗干扰、提高可靠性。
在进一步讨论电路元件的选择、电路和系统应用之前，有必要分析影响模拟传感器精度的干扰源及干扰种类。
1、主要干扰源(1)静电感应静电感应是由于两条支电路或元件之间存在着寄生电容，使一条支路上的电荷通过寄生电容传送到另一条支路上去，因此又称电容性耦合。
(2)电磁感应当两个电路之间有互感存在时，一个电路中电流的变化就会通过磁场耦合到另一个电路，这一现象称为电磁感应。
例如变压器及线圈的漏磁、通电平行导线等。
(3)漏电流感应由于电子线路内部的元件支架、接线柱、印刷电路板、电容内部介质或外壳等绝缘不良，特别是传感器的应用环境湿度较大，绝缘体的绝缘电阻下降，导致漏电电流增加就会引起干扰。
尤其当漏电流流入测量电路的输入级时，其影响就特别严重。
(4)射频干扰主要是大型动力设备的启动、操作停止的干扰和高次谐波干扰。
如可控硅整流系统的干扰等。
(5)其他干扰现场安全生产监控系统除了易受以上干扰外，由于系统工作环境较差，还容易受到机械干扰、热干扰及化学干扰等。
2、干扰的种类(1)常模干扰常模干扰是指干扰信号的侵入在往返2条线上是一致的。
常模干扰来源一般是周围较强的交变磁场，使仪器受周围交变磁场影响而产生交流电动势形成干扰，这种干扰较难除掉。
(2)共模干扰共模干扰是指干扰信号在2条线上各流过一部分，以地为公共回路，而信号电流只在往返2个线路中流过。
传感器电路的噪声及其抗干扰技术研究
汇报人：
CONTENTS
PART ONE
PART TWO
定义：热噪声是由于电路中电子的热运动而产生的随机噪声 产生原因：温度变化导致电子随机运动，从而在电路中产生电压和电流的波动 特点：与频率无关，与温度成正比，无法完全消除 影响：降低电路的信噪比，限制电路的灵敏度和性能
平衡高性能与低成本的挑战：在保证 传感器电路高性能的同时，降低其制 造成本，以实现高性能与低成本的平 衡
添加标题
添加标题
添加标题
添加标题
低成本传感器电路的制造技术研究： 降低传感器电路的制造成本，以促 进其在更多领域的应用
未来研究方向与挑战：继续深入研 究高性能与低成本平衡的挑战，探 索新的解决方案和技术路径
模型描述：闪烁噪声模型通常采用泊松分 布或指数分布来描述，其统计特性可以通 过测量多个样本的噪声数据进行拟合得到。
抗干扰技术：为了减小闪烁噪声对传感 器电路的影响，可以采用多种抗干扰技 术，如滤波技术、放大器设计、屏蔽技 术等。
爆米花噪声的定义
爆米花噪声的来源
爆米花噪声的特性
爆米花噪声模型的 建立
定义：散粒噪声也 称为散弹噪声，是 由电子随机热运动 引起的噪声。
产生原因：散粒噪声是 由于电子在半导体中热 运动而产生的，其大小 与温度和频率有关。
特点：散粒噪声是一 种白噪声，其功率谱 密度与频率无关，是 一种随机噪声。
影响：散粒噪声对传 感器电路的信号传输 和放大都会产生影响 ，需要采取抗干扰措 施来减小其影响。
案例三：工业自动化传感器电 路抗干扰性能评估
PART SEVEN
新材料在传感器电路中的应用 新工艺在传感器电路中的研究 新材料与新工艺对传感器电路性能的影响 新材料与新工艺在抗干扰技术中的应用前景
无线传感器网络如何应对信号干扰问题
无线传感器网络如何应对信号干扰问题随着科技的不断进步，无线传感器网络在各个领域的应用日益广泛。
然而，信号干扰问题也随之而来，给网络的正常运行带来了一定的困扰。
本文将探讨无线传感器网络如何应对信号干扰问题，并提出一些解决方案。
一、信号干扰的原因及影响信号干扰是指无线传感器网络中，由于其他设备或信号源的存在，导致网络中的信号传输受到干扰或损失的现象。
信号干扰的原因有很多，例如其他无线设备的频率冲突、电磁波的干扰、多径效应等。
信号干扰会导致网络中的数据传输错误、延迟增加、能耗增加等问题，严重影响网络的性能和可靠性。
二、物理层方面的解决方案在物理层，我们可以采取一些措施来减少信号干扰。
首先，通过频率规划来避免频率冲突。
无线传感器网络中的设备通常会占用一定的频段进行通信，合理规划频率使用，避免频率冲突，可以减少信号干扰的发生。
其次，采用天线技术来提高信号的传输效果。
通过优化天线的设计和布局，可以提高信号的接收和发送效果，减少信号干扰的影响。
此外，还可以采用调制解调技术和编码解码技术等方法来提高信号的抗干扰能力。
三、网络层方面的解决方案在网络层，我们可以采取一些策略来应对信号干扰。
首先，采用分组转发技术来提高网络的健壮性。
分组转发技术可以将数据分成多个小包进行传输，当某个包受到干扰时，只需要重新发送该包，而不需要重新发送整个数据，从而减少了干扰对网络的影响。
其次，采用路由选择算法来优化网络的传输路径。
通过选择合适的传输路径，可以减少信号干扰的传播，提高网络的可靠性和性能。
另外，还可以采用多路径传输技术和网络编码技术等方法来提高网络的抗干扰能力。
四、应用层方面的解决方案在应用层，我们可以采取一些策略来应对信号干扰。
首先，采用信号处理技术来提高数据的可靠性。
信号处理技术可以通过滤波、降噪等方法，减少干扰对信号的影响，提高数据的可靠性和准确性。
其次，采用数据压缩和聚合技术来减少数据传输量。
通过对数据进行压缩和聚合，可以减少数据传输的次数，降低信号干扰的发生概率。
传感器主要技术指标及设计技巧
传感器主要技术指标及设计技巧一、传感器主要技术指标1.灵敏度：传感器的灵敏度是指输出信号的变化量与输入信号的变化量之间的比例关系。
高灵敏度意味着传感器对输入信号的细微变化更为敏感，能够提供更加准确的测量结果。
2.动态响应：传感器的动态响应是指传感器对于快速变化的输入信号能够产生相应的输出信号的能力。
一个好的传感器应具有较高的动态响应速度，以捕捉到输入信号的瞬时变化。
3.精确度：传感器的精确度是指其输出结果与实际测量值之间的误差程度。
高精确度意味着传感器能够提供更加准确的测量结果。
4.分辨率：传感器的分辨率是指传感器能够分辨出的最小变化量。
高分辨率意味着传感器能够捕捉到更细微的变化。
5.输出线性度：传感器的输出线性度是指传感器输出信号与输入信号之间的线性关系程度。
一个好的传感器应具有较高的输出线性度，以提供更加准确的测量结果。
6.抗干扰性：传感器的抗干扰性是指传感器在外界干扰的情况下能够保持较稳定的工作状态。
高抗干扰性意味着传感器能够减少外界干扰对其测量结果的影响。
二、传感器设计技巧1.选用合适的传感器类型：根据具体的应用需求，选择合适的传感器类型。
不同类型的传感器有不同的特性和适用范围，选用合适的传感器类型能够提高传感器的性能。
2.优化传感器的电路设计：传感器的电路设计是传感器性能的关键因素之一、通过优化电路设计，可以提高传感器的灵敏度、动态响应等性能指标。
3.运用信号处理技术：传感器输出信号往往需要进行信号处理，以提取有用的信息。
运用合适的信号处理技术，可以提高传感器的精确度和分辨率。
4.加强传感器与周围环境的适配：传感器的性能受制于周围环境的影响。
通过考虑传感器与周围环境的适配性，可以减少环境对传感器性能的影响，提高传感器的可靠性和稳定性。
5.采用优质材料和工艺：传感器的材料和工艺对传感器性能起着重要的影响。
采用优质的材料和工艺，可以提高传感器的灵敏度、精确度等指标。
6.进行充分的测试和校准：传感器的性能需要通过测试和校准来验证和调整。
光纤传感实验中的信号采集和噪音消除技术
光纤传感实验中的信号采集和噪音消除技术信号采集和噪音消除是光纤传感实验中的重要技术。
光纤传感是一种基于光纤的感知技术，可以实现对环境的实时监测和测量。
在光纤传感实验中，准确采集信号并消除噪音是确保实验结果准确可靠的关键。
1. 信号采集技术在光纤传感实验中，信号的采集是实现数据传输和处理的第一步。
光纤传感技术可以通过测量光纤中的参数变化来实现对环境的监测，常见的参数包括温度、压力、拉伸等。
为了准确采集信号，通常需要使用传感器将环境参数转化为光信号。
传感器是光纤传感实验中重要的组成部分，常见的传感器有光纤光栅传感器、光纤微振弦、光纤弯曲传感器等。
光纤光栅传感器是一种通过光纤中的光栅结构来感知环境参数变化的传感器，具有高灵敏度和良好的稳定性。
光纤微振弦和光纤弯曲传感器则通过感知光纤的形变来实现对环境参数的监测。
信号采集过程中还需要注意信号的传输和处理。
传输过程中可能会受到光纤损耗和衰减的影响，因此需要合理选择光纤和传输设备来保证信号的传输质量。
处理过程中，通常需要使用光电转换器将光信号转换为电信号，以便进一步处理和分析。
2. 噪音消除技术在光纤传感实验中，噪音是影响信号准确性的主要因素之一。
噪音的存在会干扰信号的采集和处理，降低实验结果的可靠性。
因此，消除噪音是光纤传感实验中至关重要的任务。
常见的噪音源包括环境电磁辐射、光源的不稳定性、光纤传输过程中的干扰等。
为了消除这些噪音源的干扰，需要采取一系列噪音消除技术。
一种常见的噪音消除技术是滤波器的使用。
滤波器可以通过调整信号频率的幅值响应来削弱噪音的影响。
常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。
选择适当的滤波器可以有效降低噪音对信号的影响。
另一种噪音消除技术是抗干扰算法的应用。
抗干扰算法可以通过对信号进行数学处理来抵消噪音的干扰。
常用的抗干扰算法包括小波变换和自适应滤波算法。
这些算法可以适应不同的噪音环境，并通过分析信号的特征来准确识别和消除噪音。
抗干扰技术在瓦斯传感器中的应用
１２ 时钟 电路 的配置 ． 时钟电路产 生 Ｃ Ｕ的工作 时序 脉冲 ， Ｃ Ｕ正常工作的关 Ｐ 是 Ｐ 键 。很多干扰破坏 了时钟 的正常运行 ， 而导致 Ｃ Ｕ的工作失 从 Ｐ
控 。为避免时钟信 号被 干扰 ， 可采取 以下措 施 ： 时钟 脉冲 电路 配置时尽量靠 近 Ｍ Ｕ， Ｃ 引线要粗 ； 在可能 的情 况下 ， 用地 线包 围 振荡电路 ， 晶体外壳接 地 ， 起振 的电容要稳 定且 尽量 选择精 度
和机械条件等 。在 系统设 计时 ，首先要 严格 筛选 和测试 元 器 件 ，尽量选用集成度高 、可靠性高 的 Ｃ Ｏ Ｍ Ｓ元器件 ，然后根 据 系统运行原理与 生产工 艺要求将 其连 成整体 。电路设计 中各
１ ３ 复 位 电路 ．
Ｌ ． ． 二－ 二二 ＝二’ １ 现场断电时启用 一 Ｊ ＿ ＿ — ’ － ： ＿
大于 ２个机 器周期 。在 实 际应 用 中， 虑到 电源稳 定 时间 、 考 参
单元的硬件电路配 置 的特 点不 同 ，致 使抗 干扰 的重点也 有所 不 同。其中 ，单 片机 主机 单元是 整个 测控 系统 的核 心 ，它 的
配置和抗干扰设 计尤 为重要 。图 １ 为高精 度 瓦斯传 感器 的原
Ｃ ＥＮ ０ ｇ Ｈ Ｇ Ｙ ｎ
（ ｃｏｌ ｆ ｌ ｔ ｃａｄＣ ｎｒｌ Ｘ ’ｌＵ ｉ ｒｉ ｆ ｃ ｎｅ＆ Ｔ ｃｎｌｇ ， ｉｎ７ ０５ ，Ｃ ｉ ） Ｓｈ ｏ ０ Ｅｅ ｒ ｎ ｏｔｏ， ｉａ ｎｖ ｓｙ０ Ｓｉ ｃ ｃｉ ｌ ｅ ｔ ｅ ｅｈ ｏ ｙ Ｘ＇ １０４ ｈｎ ｏ ａ ａ
关键词 ： 瓦斯 传 感 器 ； 干扰 ； 抗 测控 系统
模拟量传感器的抗干扰措施
模拟量传感器的抗干扰措施1.选择合适的电缆和连接器：选择抗干扰性能好的电缆和连接器，可以有效减少外界电磁干扰对测量信号的影响。
抗干扰电缆和连接器通常使用屏蔽层和抗干扰材料以阻挡外界电磁干扰的进入。
2.电磁兼容设计：在传感器的设计阶段，应考虑电磁兼容性。
采用适当的电路布局和屏蔽措施，以减少外界电磁干扰对传感器的影响。
例如，在传感器电路设计中使用地线屏蔽和差动信号放大器，可有效减少共模干扰信号。
3.供电电源的稳定性：传感器的稳定工作需要稳定的供电电源。
因此，应选用电源稳定性好、抗干扰能力强的供电方案，如稳压电源或者电源滤波器，以减少电源波动对传感器测量信号的影响。
4.地线连结：保持传感器、仪表和系统的地电位连结良好，减小共模干扰信号对测量信号的干扰。
5.信号放大和滤波：对传感器的信号进行放大和滤波，以提高信号的稳定性和精确性。
例如，可以采用差动放大器，将差模信号放大，抑制共模干扰信号。
6.屏蔽和隔离：对传感器进行屏蔽和隔离是提高其抗干扰能力的有效手段。
可以在传感器外壳和电缆中添加金属屏蔽层，减少外界电磁干扰的侵入。
7.抗振设计：对于一些特定应用场景，传感器可能会受到振动的干扰。
在设计中应考虑传感器的机械抗振性能，避免振动对传感器测量信号的干扰。
可以采用机械隔振和防振结构等措施来解决这一问题。
8.温度补偿：温度是影响传感器测量信号稳定性和准确性的重要因素。
因此，采用适当的温度补偿技术来抵消温度变化对传感器的影响，可以提高其抗干扰能力。
9.数据处理和校准：传感器的测量信号需要进行数据处理和校准，以消除系统误差和干扰。
例如，可以采用滤波算法、校正算法等方法，提高传感器的测量精度和抗干扰能力。
总之，抗干扰措施对于保证传感器的测量信号稳定性和准确性至关重要。
通过合理的设计和选择合适的技术手段，可以有效减少外界干扰对传感器的影响，提高其抗干扰性能。
模拟传感器有哪些干扰现象及抗干扰措施
模拟传感器有哪些干扰现象及抗干扰措施传感器作为工业自动化领域中的重要设备，常常会面临各种干扰现象，这些干扰现象可能会影响其正常工作和准确度。
为了保证传感器的正常工作，需要采取一系列的抗干扰措施。
下面将介绍一些常见的传感器干扰现象以及相应的抗干扰措施。
1.电磁干扰：电磁干扰是指外部电磁场对传感器信号的干扰。
常见的电磁干扰源包括高压设备、电磁炉、电缆等。
电磁干扰会引起传感器输出信号的波动和误差。
抗干扰措施：1)电磁屏蔽：通过在传感器周围设置金属屏蔽罩，阻挡外部电磁场的干扰。
可以采用金属盖、金属箱体等形式进行屏蔽。
2)绝缘隔离：采用光电隔离、电磁隔离等方式，将传感器与干扰源进行隔离，减少电磁干扰的影响。
3)过滤器：通过在传感器输入和输出端口添加低通滤波器、带通滤波器等，减少高频电磁干扰的影响。
2.温度变化：温度变化会导致传感器内部零件的膨胀和收缩，从而影响传感器的准确度和灵敏度。
特别是一些精度要求较高的传感器，对温度变化的敏感性更高。
抗干扰措施：1)温度补偿：通过在传感器的设计中引入温度传感器或温度补偿器件，对温度变化引起的误差进行补偿，提高传感器的精度和稳定性。
2)精确匹配：在传感器的制造过程中，采用合适的材料和工艺，保证传感器零件的尺寸和性能能够在不同温度下保持匹配，减小温度变化对传感器的影响。
3.电源波动：传感器的正常工作需要稳定的电源供应，然而电源波动可能会导致传感器输出信号的不稳定和误差。
抗干扰措施：1)电源滤波：在传感器电源输入端添加电源滤波器，滤除电源中的高频噪声，提供稳定的电源给传感器。
2)稳压电源：使用稳压电源来为传感器供电，保证电源的稳定性和可靠性。
3)函数隔离：通过采用电隔离等技术手段，将传感器与电源进行隔离，减少电源波动对传感器的影响。
4.光干扰：对于光学传感器而言，光干扰可能会导致传感器误判或误触发。
抗干扰措施：1)屏蔽罩：在传感器光学部分周围设置屏蔽罩，防止外部光线干扰传感器的正常工作。
抗干扰技术
+Q
A
+Q A
B +Q
A
B
图6-2-2 静电屏蔽原理图
静电屏蔽可以防止静电耦合干扰，用它可 静电屏蔽可以防止静电耦合干扰， 消除或削弱两电路之间由于寄生分布电容耦 合而产生的干扰。 合而产生的干扰。 在电源变压器的原边与副边绕组之间， 在电源变压器的原边与副边绕组之间， 插入一个梳齿形导体，并将其接地， 插入一个梳齿形导体，并将其接地，以此来 防止两绕组之间的静电耦合，这是静电屏蔽 防止两绕组之间的静电耦合， 的典型应用之一。 的典型应用之一。
三、常用抗干扰技术
1、屏蔽技术
A、静电屏蔽 静电屏蔽 由静电学可知， 由静电学可知，处于静电平衡状态下的导体内 部无电力线， 即各点等电位。 部无电力线， 即各点等电位。利用金属导体的这一 性质，并加上接地措施， 性质，并加上接地措施， 则静电场的电力线就在接 地金属导体处中断，从而起到隔离电场的作用。 地金属导体处中断，从而起到隔离电场的作用。如 所示。 图6-2-2所示。
图6-2-5
单级电路一点接地方式
★系统一点接地
对于一个包括传感器（信号源） 对于一个包括传感器（信号源）和测量装置的检 测系统，也应考虑一点接地。如图6 所示。 测系统，也应考虑一点接地。如图6-2-6所示。图(a) 采用两点接地， 采用两点接地，因地电位差产生的共模电压的电流要 流经信号零线，转换为差模干扰，造成严重影响。 流经信号零线，转换为差模干扰，造成严重影响。图 (b)中改为在信号源处一点接地 中改为在信号源处一点接地， (b)中改为在信号源处一点接地，干扰信号流经屏蔽层 而且主要是容性漏电流，影响很小。 而且主要是容性漏电流，影响很小。
驱动屏蔽 D、驱动屏蔽
驱动屏蔽又称“电位跟踪屏蔽” 驱动屏蔽又称“电位跟踪屏蔽”，就是用被屏蔽导 体的电位通过1∶1电压跟随器来驱动屏蔽导体的电位， 1∶1电压跟随器来驱动屏蔽导体的电位 体的电位通过1∶1电压跟随器来驱动屏蔽导体的电位， 其原理如图6 所示。 1∶1电压跟随器是理想的 电压跟随器是理想的， 其原理如图6-2-4所示。若1∶1电压跟随器是理想的，则 导体B与屏蔽层C二者等电位，于是在二者之间无电力线， 导体B与屏蔽层C二者等电位，于是在二者之间无电力线， 各点等电位。 这说明， 噪声源导体A 各点等电位。 这说明， 噪声源导体A的电场影响不到导 尽管导体B与屏蔽层C之间有寄生电容存在，但因B 体B。尽管导体B与屏蔽层C之间有寄生电容存在，但因B 等电位，故此寄生电容不起作用。 与C等电位，故此寄生电容不起作用。 因此驱动屏蔽能 有效地抑制通过寄生电容的耦合干扰。 有效地抑制通过寄生电容的耦合干扰。
模拟传感器的抗干扰措施分析
模拟传感器的抗干扰措施分析作者：李伟芝杨宁夏晓峰来源：《中国新技术新产品》2012年第12期摘要：模拟传染器是新世纪科技发展的产物。
当前，不论是在日常生活、工农业生产，还是国防建设、科学研究，模拟传染器的应用都相当广泛。
模拟传染器设计和使用的重中之重是测量精度，而测量精度一直受着众多因素的影响。
本篇文章细致地分析了模拟传染器的干扰因素，并且提出了切实有效的抗干扰措施。
关键词：模拟传染器；测量精度；抗干扰措施中图分类号：TP21 文献标识码：A模拟传染器在当今的各个领域得到了广泛的应用，随着科学技术的创新，传统的测量精度已经不能够满足人们的现实要求，因而，模拟传染器的抗干扰能力必须快速提高。
所以，为了模拟传染器的应用达到最佳的状态，我们必须搞清楚模拟传染器的干扰源和干扰方式，提出降低干扰，甚至消除干扰的有效措施。
一、模拟传染器的干扰源模拟传染器的干扰源有许多，主要包括静电感应、电磁感应、漏电流感应、和射频干扰，同时模拟传染器还受到机械干扰、热干扰和化学干扰等次要干扰源的干扰。
二、模拟传染器的干扰种类模拟传染器的干扰种类包括常规干扰、共模干扰、长时干扰和意外的瞬时干扰。
干扰又可粗略地分为局部产生、子系统内部的耦合和外部产生。
三、模拟传染器的干扰现象在模拟传染器的应用中，通常会遇到的干扰现象主要有：电机无规则地转动；信号等于零时，数字显示表数值乱跳；传感器工作时，输出值与实际参数所对应的信号值不吻合；与交流伺服系统共用同一个电源的设备工作不正常等。
四、模拟传染器的抗干扰措施干扰进入模拟传感器的定位控制系统主要有两种渠道，一个是供电系统的干扰；一个是信号传输通道的干扰。
（一）供电系统的抗干扰设计供电系统的干扰主要是指电网尖峰脉冲干扰，为了抑制尖峰干扰，我们通常采用的是硬件与软件相互结合的办法。
1、运用硬件线路抑制尖峰干扰，最常用的办法有三种：一、为了减轻其破坏性，通常可以在仪器交流电源的输入端，安装干扰控制器，将尖峰电压集中的能量分配到不同的频段上，但这种干扰控制器必须是按照频谱均衡的原理设计的；二、在仪器交流的电源输入端，安装一个超级隔离变压器，运用磁铁共振原理来抑制尖峰脉冲；三、在仪器交流电源的输入端，并联安装压敏电阻，当尖峰脉冲到来时，电阻值减小，这样就降低了仪器从电源分得的电压，进而减弱了干扰的程度。
基于红外传感器的目标探测抗干扰技术
基于红外传感器的目标探测抗干扰技术利用菲涅耳透镜避开环境红外光频率，确定红外接收器中带通滤波器的中心频率，根据带通滤波器中心频率选择发射器的发射频率，根据接收器响应时间选择发射器发射的红外光的调制频率；当探测器上的环境温度上升，放大器自身噪声干扰增大，匹配低噪放大器提高信噪比，经由它对增益进行补偿，增加其灵敏度。
目录1引言.................................................................. - 1 - 2 红外传感器 ........................................................... - 3 - 2.1红外传感器的分类 . (3)2.1.1 红外光电传感器............................................... - 3 -2.1.2 热释电红外传感器............................................. - 4 -3 抗干扰措施 ........................................................... - 6 - 3.1 菲涅耳透镜....................................................... - 6 - 3.2 低噪放大器....................................................... - 7 -3.2.1En -In 噪声模型及测法 (7)3.2.2低噪声放大器设计的措施 (8)3.3光栅 (10)4 应用实例 ............................................................ - 11 - 4.1菲涅耳透镜应用 (11)4.2光栅应用 (12)1引言红外传感器是利用红外辐射实现相关物理测量的一种传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抑制电磁干扰的技术
屏蔽技术 用低电阻材料或高磁导率材料制成容器,将需要防护 的部分包起来。这种防静电或电磁感应所采取的措 施称为“屏蔽”。屏蔽的目的是隔断场的耦合,既抑 制各种场的干扰。屏蔽可分为静电屏蔽、电磁屏蔽 和磁屏蔽。 导电涂料 采用导电涂料作为塑料机箱或塑料部件的电磁屏蔽 涂层。这种导电涂料稀释后可喷涂、刷涂,屏蔽效率 高,耐性好、附着力强,在形状复杂的表面同样可以 获得优良的屏蔽涂层。
(4) 从干扰对电路作用的形式分类 ①差模干扰:这种干扰和有用信号叠加起来直 接作用于输入端,它直接影响到测量结果。 ②共模干扰:不直接对测量结果造成影响,但当 信号输入电路不对称时,它会转化为差模干扰， 对测量产生更为严重的影响。
抑制干扰的基本方法
①对于机械干扰,主要是采取减振措施来解决。 ②对于热干扰,通常采取的方法有热屏蔽、恒温措施、对称平 衡结构、温度补偿技术等。 ③对于光干扰,可以对半导体元器件用光屏蔽来抑制。 ④对于湿度干扰,可以采取防潮措施,如浸漆、环氧树脂或硅 橡胶封灌等。 ⑤对于尘埃干扰,可以采取将传感器密封起来,以及增加其它 的防尘措施。 ⑥对于化学干扰,一般采取的措施是密封和保持传感器的清洁。 ⑦对于射线辐射干扰,主要是对射线进行防护,国家有专门的 规范。 ⑧对于电和磁的干扰,针对不同的电磁干扰类型采取不同相应 措施。
(2) 从干扰的表现形式分类 ①规则干扰: 电源的波纹、放大器的自激振荡等形成有一定规律 的干扰。 ②不规则干扰: 有些元器件的额定值和特性随使用条件而变形成不 规则的干扰。 ③随机干扰: 接触不良、空间电磁耦合等引起随机的干扰。
(3) 从干扰出现的区域分类 ①内部干扰:电路的过度过程、寄生反馈等引 起的干扰属于内部干扰。 ②外部干扰:电网电压波动、电磁辐射等属于 外部干扰。
接地技术 一类接地称为保护接地,可以保证人员和设备的安全; 另一类接地称为屏蔽接地,采用屏蔽层接地,能起到 良好的抗干扰作用。 铁氧体抑制元件 采用铁氧体抑制元件应安装在尽可能接近干扰源的 地方, 这样可防止噪声耦合到其它地方。在使用空 间允许的情况下,选择尽量长、尽量厚和内径尽量小 的铁氧体抑制元件,可有效地将噪声衰减掉。
隔离技术 可以在两个电路之间加一个隔离变压器或电容,加入 隔离变压器后两电路之间电的联系被切断,以磁的形 式传递信号,从而抑制了干扰的影响。也可在两个电 路之间加入一个光耦合器,光耦合器把两电路间的地 环回路完全隔断,信号靠光传递,更能有效地抑制地 线干扰。 滤波 它是一种只允许某一频带信号通过或阻止某一频带 信号通过的一种抑制干扰措施。滤波方式有无源滤 波、有源滤波和数字滤波。
(3) 光干扰: 半导体元器件在光线的作用下会激发出电子——— 空穴对,使半导体元器件产生电势或 引起电阻值的变化,从而影响传感器电路的正常工作。 (4) 湿度的干扰: 环境湿度的增大会使绝缘电阻下降、漏电流增加,这 样电路的参数就会发生变化,从而影响了传感器电路 的正常工作。
浮置技术 将电子设备地线系统与接大地系统及其它导电结构 互相绝缘。主要抑制来自接线的干扰,其优点是抗干 扰性能好,缺点是电子设备容易产生静电积累。 对称电路 对称电路有抑制干扰的能力,在不对称电路中,为使 传输导线在传递信号过程中所检拾的噪声不对电路 造成干扰,可用两个变压器把信号传输线变成对称电 路,使噪声在变压器原边处互相抵消,从而抑制了信 号传输线引进的干扰。
电磁干扰分类
(1) 从噪声产生的来源分类 ①固有噪声源: 是指器件内部物理性的无规则波动所形成的噪声。它有热噪 声、散粒噪声和接触噪声等。 ②人为噪声源: 是指各种电气设备所产生的噪声。它有工频噪声、射频噪声 和电子开关通断 形成冲击噪声。 ③自然噪声源和放电噪声: 自然噪声主要指雷电形成的放电现象。放电现象的起因除雷 电外,还有各种电气设备所造成的,主要有:火花放电、电晕放 电、放电管放电等。
抑制电磁干扰的基本方法
(1) 消除和抑制干扰源: 能从根本上消除和减小干扰,但只有部分在设 计者管理权限范围内的噪声源可以消除或抑 制。 (2) 破坏干扰的耦合通道: 对于以“路”的形式侵入的干扰,可以采用阻 截和给予低阻通路的办法,使干扰不能进入接 收电路。
(3) 消除接收电路对干扰的敏感性: 高输入阻抗电路比低输入阻抗电路易接收干扰,模拟 电路比数字电路易接收干扰。为消弱电路对干扰的 敏感性,可以采用滤波、选频、双绞线、对称电路和 负反馈等措施。 (4) 采用软件抑制干扰: 对于已进入电路的干扰,用硬件措施又不易实现或不 易奏效,可以考虑在采用微处理器的智能传感器电路 中,通过编写一定的程序进行信号处理和分析判断, 达到抑制干的加重,也会造成漏电流增加,电路的 参数发生改变,同样影响传感器电路 的正常工作。 (6) 化学干扰: 化学物品中的酸、碱及腐蚀性气体等通过腐 蚀作用损坏元器件,造成传感器电路不 能正常工作。
(7) 射线辐射干扰: 射线会使气体电离、半导体激发出电子—— —空穴时,金属逸出电子等,从而使传 感器系统的正常工作受到影响。 (8) 电和磁干扰: 电和磁可以通过路和场两个路径对传感器系 统形成干扰,这种干扰是最普遍和严重的干扰。
干扰类型
(1) 机械干扰: 是由于机械的振动或冲击,使传感器系统的敏感和转 换元件发生振动、变形,使连接导线发生位移等,这 些都将影响传感器电路的正常工作。 (2) 热干扰: 设备和元器件在工作时产生的热量所引起的温度波 动以及环境温度的变化等会引起传 感器电路的元器件参数发生变化,从而影响了传感器 电路的正常工作。
