放电等离子烧结(SPS)技术简介教程
《放电等离子烧结制备MAX-cBN复合材料》
《放电等离子烧结制备MAX-cBN复合材料》篇一一、引言在当前的工业应用中，高性能的复合材料以其卓越的物理和化学性能受到广泛关注。
其中，MAX-cBN（由MAX相陶瓷和立方氮化硼（cBN）组成的复合材料）因其高硬度、高热导率和良好的化学稳定性，在机械加工、电子封装和热管理等领域具有广泛的应用前景。
本文将详细介绍放电等离子烧结技术在制备MAX-cBN复合材料中的应用及其优势。
二、放电等离子烧结技术概述放电等离子烧结（SPS）技术是一种利用脉冲电流进行加热的固相烧结方法。
它利用强大的电场产生高能量密度等离子体，将颗粒间隙内的空气排净，通过产生的焦耳热直接作用于颗粒，从而达到烧结目的。
这种方法能够有效地减小颗粒尺寸、增强材料性能、缩短制备周期。
三、MAX-cBN复合材料的制备（一）材料选择与配比在制备MAX-cBN复合材料时，选择合适的MAX相陶瓷和cBN粉末是关键。
MAX相陶瓷具有优异的力学性能和热稳定性，而cBN则以其高硬度、高热导率和良好的化学稳定性著称。
通过合理的配比，可以获得具有优异性能的MAX-cBN复合材料。
（二）放电等离子烧结过程在放电等离子烧结过程中，首先将MAX相陶瓷和cBN粉末混合均匀，然后放入模具中。
通过施加一定的压力和电压，利用脉冲电流产生的高能量密度等离子体进行烧结。
在烧结过程中，颗粒间的结合力逐渐增强，形成致密的复合材料。
四、放电等离子烧结技术的优势（一）高效率：放电等离子烧结技术能够在短时间内完成烧结过程，大大缩短了制备周期。
（二）低能耗：由于等离子体直接作用于颗粒，使得能量利用率高，降低了能耗。
（三）提高性能：放电等离子烧结技术可以减小颗粒尺寸，增强材料性能。
同时，高能量密度等离子体的作用使得颗粒间的结合力增强，有利于获得致密的复合材料。
五、实验结果与讨论通过放电等离子烧结技术制备的MAX-cBN复合材料具有优异的性能。
X射线衍射（XRD）分析表明，材料具有明显的MAX相和cBN相的特征峰；扫描电子显微镜（SEM）观察发现，材料具有致密的微观结构，颗粒间结合紧密；硬度测试表明，材料的硬度远高于单一MAX相陶瓷或cBN；热导率测试也显示出了良好的导热性能。
放电等离子体烧结技术讲解
材料合成与制备
ngmuir又进一步对低压气体放电形成的发光区，即阳
光柱深入研究，发现其中电子和正离子的电荷密度差不多 相等，是电中性的，电子、离子基团作与其能量状态对应 的振动。他在其发表的论文中，首次称这种阳光柱的状态 为“等离子体”。
等离子体特效图
材料合成与制备
1930年，美国科学家提出利用等离子体脉冲电流烧结原理，但
在低压下产生，压力小于 1.33×104Pa 时，气体被撞击的几率减少，气体吸 收电子的能量减少，造成电子温度和 气体温度分离，电子温度比较高 （ 104K ） 而 气 体 的 温 度 相 对 比 较 低 （ 102~103K ），即电子与气体处于非 平衡状态。气体压力越小，电子和气 体的温差就越大。
1990年以后，日本推出了可用于工业生产的 SPS第三代产品，
具有 10~100t 的烧结压力和 5000~8000A 脉冲电流，其优良的烧 结特性，大大促进了新材料的开发。
1996年，日本组织了产学官联合的 SPS研讨会，并每年召开一
次。
材料合成与制备
由于SPS技术具有快速、低温、高效率等优点，近几年国
随后上海硅酸盐研究所、清华大学、北京工业大学和武汉大学
SPS 作为一种材料制备的全新技术，已引起了国内外的广泛重
材料合成与制备
9.2 SPS合成技术原理
9.2.1
等离子体烧结技术的概念
等离子体 等离子体是宇宙中物质存在的一种状态，是除固、 液、气三态外物质的第四种状态。所谓等离子体就 是指电离程度较高、电离电荷相反、数量相等的气 体，通常是由电子、离子、原子或自由基等粒子组 成的集合体。
材料合成与制备
图
9.2
放 电 等 离 子 体 形 成 的 机 理 示 意 图
实验九放电等离子体烧结(SPS)
实验九放电等离子体烧结(SPS)一、实验目的１了解放电等离子体烧结（ＳＰＳ）的基本原理；２熟悉放电等离子体烧结的设备。
二、实验原理固相烧结使颗粒产生化合物层或固溶体层，并互相结合在一起。
但无论何种情况，其先决条件是颗粒间必须发生传质，否则颗粒不可能结合，颗粒传质受两种因素影响：(1)颗粒的表面性质；(2)颗粒间近距离原子间作用力。
传统烧结时，颗粒表面具有惰性膜，且颗粒间无主动作用力，因而烧结时间较长。
SPS技术克服了上述缺点，新型的ＳＰＳ设备采用的是ＯＮ－ＯＦＦ直流脉冲电源。
在５０ＨＺ供电电源下，通过适当的变换，输出连续的方形脉冲（脉冲的时间为３.２ms），由于不断地有强脉冲电流加在粉末颗粒上，产生了诸多有利于快速烧结的效应。
1、由于脉冲电流是直接加在样品及模具上，发热快，传热快，因而烧结样品的升温快、时间短；2、样品颗粒间存在极小的间隙时，由于脉冲电压的存在，瞬间产生强电场，击穿间隙产生放电现象。
脉冲放电产生的放电冲击波以及电子、离子在电场中反方向的高速流动，可使粉末吸附的气体逸散，粉末表面的起始氧化膜在一定程度上可以被击穿，使粉末得以净化、活化，有利于样品在较低低温度下烧结；3、带电粒子在电场的作用下快速移动，大大促进了粉末颗粒的原子扩散，其扩散系数比通常热压条件下要大的多，促进了粉末烧结的快速化；综上所述，具有如下烧结特点：(1)烧结温度低（比常规的热压烧结低100℃~200℃）、烧结时间短（一般在10 min左右）、可获得细小、均匀的组织，并能保持原始材料的自然状态；(2)能获得高致密度材料；(3)通过控制烧结组分与工艺,能烧结类似于梯度材料及大型工件等复杂材料。
图1、SPS实验装置图图2、SPS烧结阶段图3、SPS烧结原理图4、原子扩散示意图5、SPS烧结过程放电机理三、仪器与药品仪器：SPS-1050药品：SPS可烧结的样品极多，大致可分以下几大类：作为实验演示，选用药品：Al2O3、SrFe12O19在氧化铝陶瓷基体中生成硬磁铁氧体粒子，通过控制工艺条件使氧化铝与硬磁铁氧体粒子在界面上形成部分固溶的复合材料。

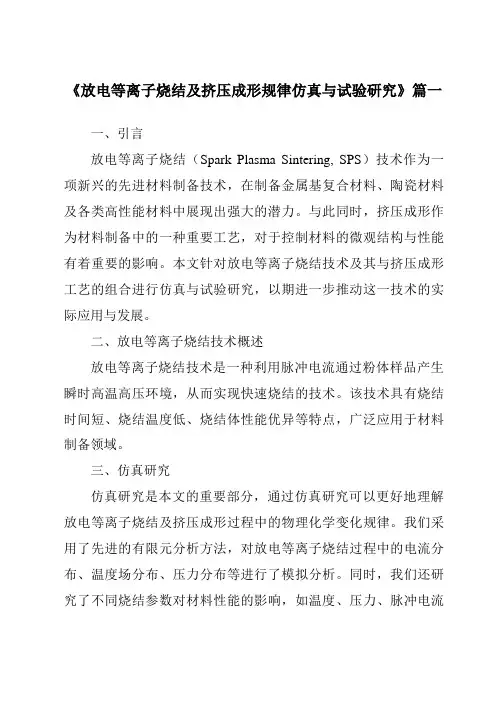

《放电等离子烧结及挤压成形规律仿真与试验研究》
《放电等离子烧结及挤压成形规律仿真与试验研究》篇一一、引言放电等离子烧结（Spark Plasma Sintering, SPS）技术作为一项新兴的先进材料制备技术，在制备金属基复合材料、陶瓷材料及各类高性能材料中展现出强大的潜力。
与此同时，挤压成形作为材料制备中的一种重要工艺，对于控制材料的微观结构与性能有着重要的影响。
本文针对放电等离子烧结技术及其与挤压成形工艺的组合进行仿真与试验研究，以期进一步推动这一技术的实际应用与发展。
二、放电等离子烧结技术概述放电等离子烧结技术是一种利用脉冲电流通过粉体样品产生瞬时高温高压环境，从而实现快速烧结的技术。
该技术具有烧结时间短、烧结温度低、烧结体性能优异等特点，广泛应用于材料制备领域。
三、仿真研究仿真研究是本文的重要部分，通过仿真研究可以更好地理解放电等离子烧结及挤压成形过程中的物理化学变化规律。
我们采用了先进的有限元分析方法，对放电等离子烧结过程中的电流分布、温度场分布、压力分布等进行了模拟分析。
同时，我们还研究了不同烧结参数对材料性能的影响，如温度、压力、脉冲电流的频率和幅度等。
这些仿真结果为后续的试验研究提供了理论支持。
四、试验研究在仿真研究的基础上，我们进行了系统的试验研究。
试验过程中，我们采用了不同的烧结参数和挤压成形工艺，对多种材料进行了放电等离子烧结及挤压成形的试验。
通过对比试验结果与仿真结果，我们发现仿真结果与实际试验结果具有较好的一致性，这进一步验证了我们的仿真模型和方法的可靠性。
同时，我们还研究了不同材料在放电等离子烧结及挤压成形过程中的变化规律，为优化工艺参数提供了依据。
五、结果与讨论通过对仿真与试验结果的分析，我们得出以下结论：1. 放电等离子烧结过程中，电流分布、温度场分布和压力分布对烧结体的性能具有重要影响。
通过优化这些参数，可以有效地提高烧结体的性能。
2. 挤压成形工艺对材料的微观结构和性能有着显著影响。
适当的挤压压力和温度有助于优化材料的微观结构，提高材料的性能。

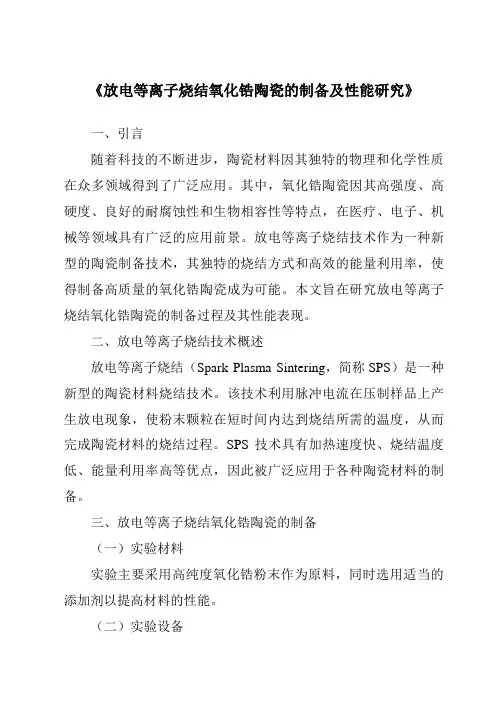

《放电等离子烧结氧化锆陶瓷的制备及性能研究》
《放电等离子烧结氧化锆陶瓷的制备及性能研究》一、引言随着科技的不断进步，陶瓷材料因其独特的物理和化学性质在众多领域得到了广泛应用。
其中，氧化锆陶瓷因其高强度、高硬度、良好的耐腐蚀性和生物相容性等特点，在医疗、电子、机械等领域具有广泛的应用前景。
放电等离子烧结技术作为一种新型的陶瓷制备技术，其独特的烧结方式和高效的能量利用率，使得制备高质量的氧化锆陶瓷成为可能。
本文旨在研究放电等离子烧结氧化锆陶瓷的制备过程及其性能表现。
二、放电等离子烧结技术概述放电等离子烧结（Spark Plasma Sintering，简称SPS）是一种新型的陶瓷材料烧结技术。
该技术利用脉冲电流在压制样品上产生放电现象，使粉末颗粒在短时间内达到烧结所需的温度，从而完成陶瓷材料的烧结过程。
SPS技术具有加热速度快、烧结温度低、能量利用率高等优点，因此被广泛应用于各种陶瓷材料的制备。
三、放电等离子烧结氧化锆陶瓷的制备（一）实验材料实验主要采用高纯度氧化锆粉末作为原料，同时选用适当的添加剂以提高材料的性能。
（二）实验设备实验设备主要包括放电等离子烧结炉、粉末压机等。
（三）制备过程1. 将氧化锆粉末与添加剂混合均匀，然后进行压制成型。
2. 将压制好的样品放入放电等离子烧结炉中，设置适当的烧结参数。
3. 启动烧结程序，进行放电等离子烧结。
4. 烧结完成后，取出样品进行性能测试。
四、性能研究（一）密度与微观结构通过扫描电子显微镜（SEM）观察烧结后样品的微观结构，发现SPS技术制备的氧化锆陶瓷具有致密的微观结构和良好的晶粒连接。
此外，样品的密度也较高，表明SPS技术可以有效地提高氧化锆陶瓷的致密度。
（二）力学性能对样品进行硬度、抗压强度等力学性能测试，发现SPS技术制备的氧化锆陶瓷具有较高的硬度值和抗压强度，表明其具有良好的力学性能。
（三）耐腐蚀性对样品进行耐腐蚀性测试，发现在不同的腐蚀环境中，SPS 技术制备的氧化锆陶瓷均表现出良好的耐腐蚀性，具有较高的化学稳定性。
放电等离子体烧结技术课件
▪ 2000年6月武汉理工大学购置了国内首台SPS装置。 ▪ 随后上海硅酸盐研究所、清华大学、武汉大学等高校及科研机构也相继引进了
SPS装置, 用来进行相关的科学研究。
3
放电等离子体烧结（SPS）简介
由于其独特的烧结机理, SPS技术具有升温速度快、烧 结温度低、烧结时间短、节能环保等特点, SPS已广泛 应用于纳米材料、梯度功能材料、金属材料、磁性材料 、复合材料、陶瓷等材料的制备。
8
放电等离子烧结（SPS）的应用
将1700 C下用SPS分别烧结3 min和5 min的样品与常规方法在1500 C烧结 72 h的样品对比可以看出使用SPS方法得到的样品所用时间更短, 致密性更 好。
放电等离子体烧结技术
Spark Plasma Sintering（SPS）
课程：材料合成与制备
1
目录
1. 放电等离子烧结（SPS）简介 2. 放电等离子烧结（SPS）的基本原理 3. 放电等离子烧结（SPS）的优缺点 4. 放电等离子烧结（SPS）的应用
2
放电等离子体烧结（SPS）简介
SPS的发展
▪ 1930年, 美国科学家提出利用等离子体脉冲电流烧结原理, 直到1965年, 脉冲电流烧
结技术才在美、日等国得到应用。日本获得了SPS技术的专利, 但当时未能解决该 技术存在的生产效率低等问题, 因此SPS技术没有得到推广应用。
▪ SPS技术的推广应用是从上个世纪80年代末期开始的。 ▪ 1988年日本研制出第一台工业型SPS装置, 并在新材料研究领域内推广应用。 ▪ 由于SPS技术具有快速、低温、高效率等优点, 近几年国内外许多大学和科研机构
《2024年放电等离子烧结制备立方氮化硼-钛-铝复合材料》范文
《放电等离子烧结制备立方氮化硼-钛-铝复合材料》篇一放电等离子烧结制备立方氮化硼-钛-铝复合材料一、引言随着科技的进步和工业的快速发展，复合材料因其优异的性能在各个领域得到了广泛的应用。
立方氮化硼（c-BN）、钛（Ti）和铝（Al）作为三种具有独特性能的材料，其复合材料具有广泛的应用前景。
本文将详细介绍放电等离子烧结（SPS）技术在制备立方氮化硼/钛/铝复合材料中的应用。
二、放电等离子烧结技术简介放电等离子烧结（SPS）技术是一种利用脉冲直流电场作用，在颗粒间产生放电现象，进而促进材料致密化和结合的新型烧结技术。
其基本原理是在较低温度和较短的时间内，通过高电流脉冲和压力的共同作用，使材料达到致密化。
SPS技术具有烧结温度低、时间短、材料性能优异等优点，因此在复合材料的制备中得到了广泛应用。
三、立方氮化硼/钛/铝复合材料的制备1. 材料选择与预处理本实验选用高纯度的立方氮化硼、钛粉和铝粉作为原料。
在制备前，需要对原料进行预处理，如干燥、研磨和过筛等，以保证原料的粒度和纯度。
2. 混合与成型将预处理后的立方氮化硼、钛粉和铝粉按照一定比例混合均匀，并采用压力成型法制成预制块。
3. 放电等离子烧结将成型后的预制块放入SPS烧结炉中，设置合适的烧结温度、压力和电流等参数，进行放电等离子烧结。
在烧结过程中，通过控制电场强度和电流大小，使颗粒间产生放电现象，从而促进材料的致密化和结合。
四、结果与讨论1. 显微结构分析通过SEM（扫描电子显微镜）观察立方氮化硼/钛/铝复合材料的显微结构，可以发现材料具有致密的微观结构，颗粒间结合紧密，无明显孔洞和缺陷。
2. 性能分析对制备的立方氮化硼/钛/铝复合材料进行性能测试，包括硬度、强度、导电性和耐磨性等。
结果表明，该复合材料具有优异的力学性能、导电性能和耐磨性能，可满足不同领域的应用需求。
3. 影响因素分析在放电等离子烧结过程中，烧结温度、压力、电流等参数对复合材料的性能具有重要影响。
放电等离子烧结技术详解
放电等离子烧结技术详解[导读]放电等离子烧结(SPS)，又称等离子活化烧结或等离子辅助烧结，是近年发展起来的一种快速、节能、环保的材料制备加工新技术，可广泛用于磁性材料、梯度功能材料、纳米陶瓷、纤维增强陶瓷和金属间复合材料等一系列新型材料的烧结。
一、放电等离子烧结技术的特点SPS的主要特点是利用加热和表面活化实现材料的超快速致密化烧结，其具有升温速度快、烧结时间短、烧结温度低、加热均匀、生产效率高、节约能源等优点，除此之外由于等离子体的活化和快速升温烧结的综合作用，抑制了晶粒的长大，保持了原始颗粒的微观结构，从而在本质上提高了烧结体的性能，并使得最终的产品具有组织细小均匀、能保持原材料的自然状态、致密度高等特点，与热压烧结和热等静压烧结相比，SPS装置操作简单。
二、放电等离子烧结技术的烧结机理SPS是集等离子活化、热压和电阻加热为一体的烧结技术。
对于SPS的烧结机理，一般认为，SPS过程除具有热压烧结的焦耳热和加压造成的塑性变形促进烧结过程外，还在粉末颗粒间产生直流脉冲电压，并有效利用了粉体颗粒间放电产生的表面活化作用和自发热作用，因而产生了SPS过程所特有的有益于烧结的现象。
施加直流开关脉冲电流的作用SPS烧结系统主要由轴向压力装置、水冷冲头电极、真空腔体、气氛控制系统、直流脉冲及冷却水、位移测量、温度测量和安全控制单元等几部分组成；其中最主要的是通-断脉冲电源，通过通-断脉冲电源可以产生放电等离子体、焦耳热、放电冲击压和电场辅助扩散效应。
离子烧结设备结构示意图三、放电等离子烧结技术的应用SPS烧结升温速度快，烧结时间短，既可以用于低温、高压（500~1000MPa），又可以用于低压（20~30MPa）、高温（1000~2000℃）的烧结，因此可广泛的应用于金属、陶瓷和各种复合材料的烧结。
适合SPS制备的材料1、制备纳米材料纳米材料因其具有高强度高塑性而具有广阔的应用前景，如何抑制晶粒的长大是获得纳米材料的关键。
赛琅泰克 放电等离子烧结
赛琅泰克放电等离子烧结赛琅泰克（Spark Plasma Sintering，简称SPS）是一种先进的烧结工艺，可用于制备高性能陶瓷、金属和复合材料。
它利用了等离子体效应和放电现象，通过高电流和高压电场的作用，实现了快速、均匀、高效的烧结过程。
本文将详细介绍赛琅泰克的工作原理、优势和应用领域。
一、工作原理赛琅泰克烧结是一种非常特殊的烧结方法，它利用了电热效应和等离子体效应。
首先，需要将待烧结的粉末样品放置在石墨模具中，并施加适当的压力。
然后，通过两个电极施加高压电场，形成强大的电流通过样品。
在电流通过的同时，电极之间会产生放电，形成高温等离子体，从而使样品迅速升温。
最后，在高温和高压的作用下，样品的粒子发生固相扩散和塑性形变，从而实现烧结。
二、优势赛琅泰克烧结相比传统的烧结方法具有许多优势。
首先，由于烧结过程中使用了高温和高压电场，因此可以显著缩短烧结时间，提高烧结效率。
其次，赛琅泰克烧结可以实现样品的快速均匀加热，避免了传统烧结中的温度梯度和热应力问题，从而提高了材料的致密性和力学性能。
此外，由于烧结过程中样品没有接触到气氛，因此可以避免氧化和污染，得到高纯度的材料。
最后，赛琅泰克烧结还具有较低的能耗和环境污染，符合可持续发展的要求。
三、应用领域赛琅泰克烧结在材料科学领域有着广泛的应用。
首先，它可以用于制备高性能的陶瓷材料，如氧化物陶瓷、碳化硅陶瓷和氮化硅陶瓷等。
这些陶瓷材料具有优异的耐热、耐磨和绝缘性能，广泛应用于航空航天、能源和电子等领域。
其次，赛琅泰克烧结还可以用于制备金属材料，如钛合金、镍基高温合金和不锈钢等。
这些金属材料具有高强度、高韧性和良好的耐腐蚀性能，广泛应用于汽车、船舶和医疗器械等领域。
此外，赛琅泰克烧结还可以制备复合材料，如陶瓷基复合材料和金属基复合材料等，用于制备高性能的结构材料和功能材料。
赛琅泰克烧结是一种先进的烧结工艺，通过电热效应和等离子体效应实现材料的快速、均匀、高效烧结。
《放电等离子烧结制备MAX-cBN复合材料》
《放电等离子烧结制备MAX-cBN复合材料》篇一一、引言随着科技的发展，复合材料在工业领域的应用越来越广泛。
其中，MAX-cBN（主要为碳化物与立方氮化硼）复合材料以其优异的物理、化学及机械性能，成为了一种重要的复合材料。
放电等离子烧结技术（SPS）以其独特的优势，如高能量密度、低热应力、精确的温度控制等，在制备MAX-cBN复合材料中展现出强大的潜力。
本文旨在深入探讨放电等离子烧结制备MAX-cBN 复合材料的工艺过程、性能特点及其应用前景。
二、放电等离子烧结技术概述放电等离子烧结（SPS）技术是一种新型的烧结技术，其基本原理是利用脉冲直流电场在粉末颗粒间产生放电现象，通过放电产生的热量和等离子体的作用，使粉末颗粒在短时间内达到烧结状态。
这种技术具有烧结温度低、烧结时间短、烧结体性能优异等优点。
三、MAX-cBN复合材料的制备1. 材料选择与预处理：选择高质量的MAX相和cBN粉末作为原料，进行充分的干燥和研磨处理，以提高其表面活性和均匀性。
2. 混合与成型：将预处理后的MAX相和cBN粉末按照一定比例混合，并通过压力成型为所需的形状。
3. 放电等离子烧结：将成型后的样品置于SPS设备中，设定合适的温度、压力和时间等参数，进行放电等离子烧结。
四、MAX-cBN复合材料的性能特点MAX-cBN复合材料具有优异的物理、化学及机械性能。
其硬度高、耐磨性好、热稳定性强，同时具有良好的导电性和导热性。
此外，其优异的抗腐蚀性能和高温性能也使其在许多领域具有广泛的应用前景。
五、应用前景MAX-cBN复合材料在机械制造、航空航天、电子信息等领域具有广泛的应用前景。
例如，可以用于制造高精度的切削工具、耐磨零件、高温结构件等。
此外，其优异的导电性和导热性也使其在电子封装、散热器件等领域具有潜在的应用价值。
六、结论放电等离子烧结技术为制备MAX-cBN复合材料提供了一种有效的途径。
通过优化工艺参数，可以获得具有优异性能的MAX-cBN复合材料。
放电等离子烧结系统操作规程
7
二．SPS-3.20MK-Ⅳ放电等离子烧结系统操作规程
1.前期检查
（1）检查机械泵及罗茨泵的油位是否正常； （2）检查冷却水是否正常； （3）检查压力控制旋钮、电流控制旋钮是否归零。
2.前期准备工作
（1）确定样品是否与石墨反应 SPS烧结多使用石墨模具，故样品应不与石墨反应。 （2）确定烧结温度 根据试样、模具的性质确定烧结温度，样品在此温度下不应含有液相。 （3）确定烧结气氛 根据样品要求确定烧结气氛为氩气或真空，当烧结温度高于1500℃时，必须
双手开关；
注意石墨垫
4.待安全锁盘锁上腔体后，取出石墨垫块。
块温度，防 止烫手。
1.根据试样密度及模具腔体的大小，称量粉末；
2.根据试样的性质及烧结温度确定是否需要在模具内使用石墨纸，一般来说， 一般来说，
当样品与石墨轻微反应或样品中有微量液相产生或烧结温度高于1000℃时需 粉末用量为
在模具内垫石墨纸；
充入氩气或使用扩散泵抽高真空； （4）确定烧结压力 确定烧结压力不会损坏模具，石墨模具允许使用的最大压力为50MPa； （5）确定测温方式 本设备测温方式有K型热偶、红外测温仪两种。烧结温度低于1000℃时，可以
使用K型热偶测温，温度高于1000℃时需使用红外测温仪。
3.操作规程
步骤 1.开机
2. 打 开 腔体
变压器
烧结机构
冷却水控 制机构
控制系统 分析单元
变压器电 源开关
3
压缩空气 调节器
水流指示 器
上电极水 流调节阀 冷却水压
力表
真空表
放气阀
下电极水 流调节阀 腔体水流 调节阀 真空泵水 流调节阀
水压报警 器
《放电等离子烧结制备MAX-cBN复合材料》范文
《放电等离子烧结制备MAX-cBN复合材料》篇一一、引言随着科技的发展，新型复合材料在众多领域展现出独特的优势和潜力，尤其是在制造工业中，对材料的高效性能和高精度的需求不断提高。
本文介绍了一种通过放电等离子烧结（Spark Plasma Sintering，简称SPS）技术制备MAX-cBN（Max相与立方氮化硼）复合材料的方法。
该技术以其独特的优势，如快速烧结、高致密度、低能耗等，在制备高性能复合材料中展现出广阔的应用前景。
二、放电等离子烧结技术概述放电等离子烧结技术是一种利用脉冲电流产生的热量来加热和烧结材料的工艺。
其原理是利用等离子放电的瞬间高温，实现材料的高效、快速烧结。
SPS技术的主要特点包括：1. 烧结速度快：能够在短时间内完成烧结过程，降低能耗。
2. 致密度高：可以获得高致密度的烧结体，提高材料的性能。
3. 适用范围广：适用于各种材料体系，包括金属、陶瓷、复合材料等。
三、MAX-cBN复合材料的制备MAX-cBN复合材料由MAX相和立方氮化硼（cBN）组成，具有优异的力学性能和高温稳定性。
本实验通过放电等离子烧结技术制备MAX-cBN复合材料的过程如下：1. 材料选择与预处理：选择合适的MAX相和cBN粉末作为原料，并进行预处理，如干燥、研磨等。
2. 混合与成型：将预处理后的原料进行混合，并采用模具进行成型。
3. 放电等离子烧结：将成型后的材料置于SPS设备中，设定适当的温度、压力和时间参数进行烧结。
4. 后处理：烧结完成后，进行冷却和清洗等后处理操作。
四、结果与讨论通过放电等离子烧结技术制备的MAX-cBN复合材料具有以下特点：1. 高致密度：烧结体具有较高的致密度，孔隙率低。
2. 优异性能：由于MAX相和cBN的优良性能，使得复合材料具有优异的力学性能和高温稳定性。
3. 广泛的应用前景：MAX-cBN复合材料在机械、电子、航空航天等领域具有广泛的应用前景。
在实验过程中，我们发现在适当的温度、压力和时间参数下，能够获得最佳的烧结效果。
放电等离子体烧结技术(SPS)教学教材
放电等离子体烧结技术(S P S)放电等离子体烧结技术（SPS）一、S PS合成技术的发展▪最初实现放电产生“等离子体”的人是以发现电磁感应法则而知名的法拉第（M.Farady），他最早发现在低压气体中放电可以分别观测到相当大的发光区域和不发光的暗区。
▪ngmuir又进一步对低压气体放电形成的发光区，即阳光柱深入研究，发现其中电子和正离子的电荷密度差不多相等，是电中性的，电子、离子基团作与其能量状态对应的振动。
他在其发表的论文中，首次称这种阳光柱的状态为“等离子体”。
等离子体特效图▪1930年，美国科学家提出利用等离子体脉冲电流烧结原理，但是直到1965年，脉冲电流烧结技术才在美、日等国得到应用。
日本获得了SPS 技术的专利，但当时未能解决该技术存在的生产效率低等问题，因此SPS技术没有得到推广应用。
▪SPS技术的推广应用是从上个世纪80年代末期开始的。
▪1988年日本研制出第一台工业型SPS装置，并在新材料研究领域内推广应用。
▪1990年以后，日本推出了可用于工业生产的SPS第三代产品，具有10~100t的烧结压力和5000~8000A脉冲电流，其优良的烧结特性，大大促进了新材料的开发。
▪1996年，日本组织了产学官联合的SPS研讨会，并每年召开一次。
▪由于SPS技术具有快速、低温、高效率等优点，近几年国外许多大学和科研机构都相继配备了SPS烧结系统，应用金属、陶瓷、复合材料及功能材料的制备，并利用SPS进行新材料的开发和研究。
▪1998年瑞典购进SPS烧结系统，对碳化物、氧化物、生物陶瓷登材料进行了较多的研究工作。
▪目前全世界共有SPS装置100多台。
如日本东北大学、大阪大学、美国加利福尼亚大学、瑞典斯德哥尔摩大学、新加坡南洋理工大学等大学及科研机构相继购置了SPS系统。
▪我国近几年也开展了利用SPS技术制备新材料的研究工作，引进了数台SPS烧结系统，主要用于纳米材料和陶瓷材料的烧结合成。
▪最早在1979年，我国钢铁研究总院自主研发制造了国内第一台电火花烧结机，用以批量生产金属陶瓷模具，产生了良好的社会经济效益。
sps放电等离子烧结流程
sps放电等离子烧结流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作。
选择合适的粉末材料，根据所需的材料性能和应用，选择合适的粉末原料。
《放电等离子烧结制备高纯Ti3AlC2及固溶强化》范文
《放电等离子烧结制备高纯Ti3AlC2及固溶强化》篇一一、引言随着现代材料科学的飞速发展，高纯度的金属陶瓷复合材料成为了众多领域研究的热点。
Ti3AlC2作为一种典型的MAX相陶瓷材料，具有优异的力学性能、良好的导电性和高温稳定性，在航空航天、生物医疗、能源等领域具有广泛的应用前景。
本文将详细介绍放电等离子烧结（SPS）制备高纯Ti3AlC2及其固溶强化的方法，并分析其工艺特点、性能优势以及实际应用。
二、放电等离子烧结技术放电等离子烧结（SPS）是一种新型的烧结技术，其原理是利用脉冲电流在烧结过程中产生的等离子体放电效应，使粉末颗粒在高温高压下快速烧结成致密的材料。
该技术具有烧结温度低、烧结时间短、能量利用率高等优点，因此在金属、陶瓷及复合材料的制备中得到了广泛应用。
三、制备高纯Ti3AlC21. 材料选择与预处理：选择高纯度的Ti、Al和C的金属粉末作为原料，通过机械混合和球磨等方法进行预处理，以获得均匀的混合粉末。
2. 制备工艺：将预处理后的混合粉末放入SPS设备中，通过设定适当的温度、压力和电流等参数，进行放电等离子烧结。
在烧结过程中，通过控制烧结温度和时间，使粉末颗粒在高温高压下发生固相反应，生成Ti3AlC2。
3. 产物纯度与性能：通过SPS技术制备的Ti3AlC2具有高纯度、高致密度和良好的力学性能。
通过X射线衍射（XRD）和扫描电子显微镜（SEM）等手段对产物进行表征，验证其物相组成和微观结构。
四、固溶强化为了进一步提高Ti3AlC2的性能，采用固溶强化的方法。
在Ti3AlC2中引入其他元素，使其固溶于基体中，形成固溶体，从而提高材料的力学性能和耐腐蚀性能。
具体方法是在SPS制备过程中，将其他元素以一定比例与Ti、Al和C的混合粉末一起进行烧结。
通过控制烧结过程中的温度和时间，使其他元素固溶于Ti3AlC2基体中。
五、性能分析1. 力学性能：通过对制备的高纯Ti3AlC2及固溶强化后的材料进行硬度、抗弯强度等力学性能测试，分析其性能变化规律。
《2024年放电等离子烧结制备高纯Ti3AlC2及固溶强化》范文
《放电等离子烧结制备高纯Ti3AlC2及固溶强化》篇一一、引言在当代的科技领域中，陶瓷复合材料由于其出色的机械性能和物理特性而受到广泛的关注。
Ti3AlC2作为一种典型的陶瓷材料，具有优良的硬度、导电性和热稳定性，因此具有广阔的应用前景。
而如何制备高纯度的Ti3AlC2并对其进行固溶强化，以提高其性能，成为当前研究的热点。
本文将重点探讨放电等离子烧结技术在制备高纯Ti3AlC2及其固溶强化方面的应用。
二、放电等离子烧结技术概述放电等离子烧结技术（SPS）是一种利用脉冲电流直接作用于粉末材料，使材料内部发生放电和加热过程的新型烧结技术。
这种技术具有快速升温、高效致密化、节能环保等优点，广泛应用于金属、陶瓷、复合材料等领域的制备。
三、高纯Ti3AlC2的放电等离子烧结制备1. 材料制备在制备高纯Ti3AlC2的过程中，我们首先选择高质量的原材料，如钛粉、铝粉和碳化钛粉等。
然后，将这些原材料按照一定的比例混合，并通过球磨等方式进行均匀混合。
接着，将混合后的粉末放入SPS设备中，进行放电等离子烧结。
2. 烧结过程在烧结过程中，我们通过控制电流、压力、温度等参数，使材料在短时间内达到致密化。
在这个过程中，放电等离子烧结技术的高效加热和致密化效果显著，可以有效提高Ti3AlC2的纯度和性能。
四、固溶强化技术的应用固溶强化是一种通过将合金元素引入材料晶格中，提高材料性能的方法。
在Ti3AlC2的制备过程中，我们可以通过添加其他元素，如Nb、Ta等，进行固溶强化。
这些元素在高温下溶解于Ti3AlC2的晶格中，从而提高其硬度、强度和耐腐蚀性等性能。
五、实验结果与分析通过放电等离子烧结技术制备的高纯Ti3AlC2具有较高的纯度和优良的性能。
同时，通过固溶强化技术，可以进一步提高其性能。
我们通过XRD、SEM等手段对制备的Ti3AlC2进行了表征和分析，结果表明，制备的Ti3AlC2具有较高的纯度和良好的微观结构。
此外，我们还对材料的硬度、强度和耐腐蚀性等性能进行了测试，发现经过固溶强化的Ti3AlC2具有显著的性能提升。
放电等离子烧结技术
放电等离子烧结技术一、技术概述放电等离子烧结技术是一种利用高温等离子体烧结陶瓷材料的方法。
该技术通过放电产生高温等离子体，使陶瓷粉末在高温下熔融并形成致密的块体，从而达到烧结的目的。
二、工艺流程1.原料制备：将陶瓷粉末按一定比例混合，并加入必要的助剂。
2.成型：将混合好的陶瓷粉末通过压制或注塑成型。
3.预处理：对成型后的坯体进行去除水分和有机物等预处理。
4.放电等离子体处理：将坯体置于放电等离子体发生器中，通过放电产生高温等离子体，使陶瓷粉末在高温下熔融并形成致密的块体。
5.后处理：对放电等离子体处理后得到的块体进行去除残余气孔和表面加工。
三、优点1.能够制备出具有优异性能的陶瓷材料，如高强度、高硬度、耐腐蚀性好等。
2.制备过程中无需添加任何外部热源，能够节约能源。
3.制备的陶瓷材料致密度高、气孔率低，具有较好的抗压强度和耐磨性。
四、缺点1.设备成本高，需要专门的放电等离子体发生器。
2.制备过程中需要控制放电等离子体的温度和时间等参数，技术难度较大。
3.制备出的陶瓷材料存在一定的残余应力，容易导致裂纹和断裂。
五、应用领域放电等离子烧结技术主要应用于制备高强度、高硬度、耐腐蚀性好的陶瓷材料。
目前已广泛应用于航空航天、汽车工业、机械加工等领域。
例如，利用该技术可制备出具有优异性能的氧化锆陶瓷刀具，在机械加工领域得到广泛应用。
六、发展趋势随着科学技术的不断进步和人们对高性能材料需求的增加，放电等离子烧结技术将会得到更广泛的应用。
未来该技术将会更加成熟，设备成本也将会逐渐降低，同时制备出的陶瓷材料也将会具有更优异的性能。
《放电等离子烧结制备MAX-cBN复合材料》
《放电等离子烧结制备MAX-cBN复合材料》篇一一、引言随着科技的发展，复合材料在工业领域的应用越来越广泛。
其中，MAX-cBN（以MAX相和立方氮化硼（cBN）为主的复合材料）因其优异的物理和化学性能，在切削工具、耐磨材料、高温超导等领域具有广泛的应用前景。
放电等离子烧结（SPS）技术作为一种先进的材料制备技术，因其高效率、低能耗、高致密度等优点，被广泛应用于复合材料的制备。
本文将详细介绍放电等离子烧结制备MAX-cBN复合材料的过程、性能及其应用。
二、放电等离子烧结技术放电等离子烧结（SPS）技术是一种新型的材料制备技术，通过利用脉冲直流或交流电流在颗粒间产生放电现象，实现颗粒的加热和烧结。
SPS技术具有加热速率快、温度梯度小、烧结时间短等优点，能够有效提高材料的致密度和性能。
三、MAX-cBN复合材料的制备1. 材料选择与配比：选择合适的MAX相和cBN粉末，根据需求确定二者的配比。
2. 混合与造粒：将MAX相和cBN粉末混合均匀，加入适量的粘结剂，进行造粒。
3. 模具制备：将造粒后的粉末装入模具，准备进行放电等离子烧结。
4. SPS烧结：将模具置于SPS设备中，设置合适的烧结温度、压力和时间，进行放电等离子烧结。
四、MAX-cBN复合材料的性能通过放电等离子烧结制备的MAX-cBN复合材料具有以下优点：1. 高致密度：SPS技术能够有效提高材料的致密度，使材料具有较高的力学性能。
2. 优良的物理和化学性能：MAX相和cBN的优异性能使复合材料具有优良的物理和化学性能。
3. 良好的加工性能：复合材料具有良好的加工性能，便于进行后续的加工和成型。
五、MAX-cBN复合材料的应用MAX-cBN复合材料在切削工具、耐磨材料、高温超导等领域具有广泛的应用前景。
例如，在切削工具中，MAX-cBN复合材料具有较高的硬度和耐磨性，能够有效提高切削效率和工具寿命；在耐磨材料中，复合材料具有优异的耐磨性能和抗疲劳性能，能够满足高负荷、高速度的工作环境；在高温超导领域，复合材料的高温超导性能使其成为研究热点。
放电等离子体烧结技术(SPS)教学教材
放电等离子体烧结技术(S P S)放电等离子体烧结技术（SPS）一、S PS合成技术的发展▪最初实现放电产生“等离子体”的人是以发现电磁感应法则而知名的法拉第（M.Farady），他最早发现在低压气体中放电可以分别观测到相当大的发光区域和不发光的暗区。
▪ngmuir又进一步对低压气体放电形成的发光区，即阳光柱深入研究，发现其中电子和正离子的电荷密度差不多相等，是电中性的，电子、离子基团作与其能量状态对应的振动。
他在其发表的论文中，首次称这种阳光柱的状态为“等离子体”。
等离子体特效图▪1930年，美国科学家提出利用等离子体脉冲电流烧结原理，但是直到1965年，脉冲电流烧结技术才在美、日等国得到应用。
日本获得了SPS 技术的专利，但当时未能解决该技术存在的生产效率低等问题，因此SPS技术没有得到推广应用。
▪SPS技术的推广应用是从上个世纪80年代末期开始的。
▪1988年日本研制出第一台工业型SPS装置，并在新材料研究领域内推广应用。
▪1990年以后，日本推出了可用于工业生产的SPS第三代产品，具有10~100t的烧结压力和5000~8000A脉冲电流，其优良的烧结特性，大大促进了新材料的开发。
▪1996年，日本组织了产学官联合的SPS研讨会，并每年召开一次。
▪由于SPS技术具有快速、低温、高效率等优点，近几年国外许多大学和科研机构都相继配备了SPS烧结系统，应用金属、陶瓷、复合材料及功能材料的制备，并利用SPS进行新材料的开发和研究。
▪1998年瑞典购进SPS烧结系统，对碳化物、氧化物、生物陶瓷登材料进行了较多的研究工作。
▪目前全世界共有SPS装置100多台。
如日本东北大学、大阪大学、美国加利福尼亚大学、瑞典斯德哥尔摩大学、新加坡南洋理工大学等大学及科研机构相继购置了SPS系统。
▪我国近几年也开展了利用SPS技术制备新材料的研究工作，引进了数台SPS烧结系统，主要用于纳米材料和陶瓷材料的烧结合成。
▪最早在1979年，我国钢铁研究总院自主研发制造了国内第一台电火花烧结机，用以批量生产金属陶瓷模具，产生了良好的社会经济效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
