双电源切换箱图-Model

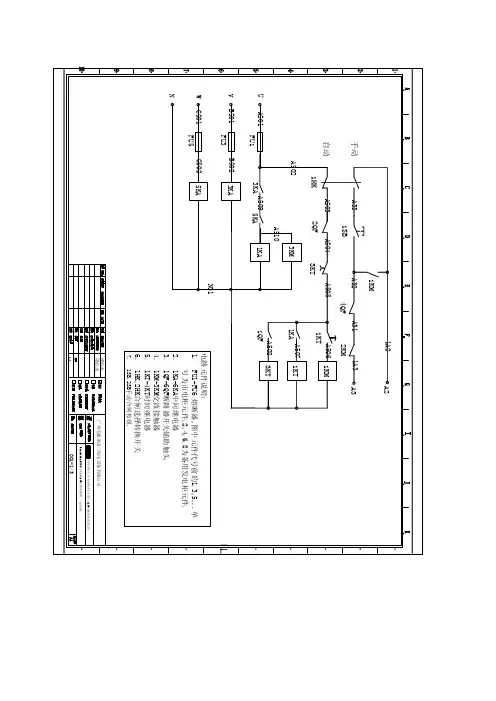

双电源切换装置改造技术规范标准

1.热控电动门低压电源柜双电源切换装置技术改造规 1.1总则 1.1.1 本规书适用于华电热电热控电动门低压电源柜双电源自动切换装置改造项目的有关方面的要求，其中包括技术指针、性能、结构、试验等要求，还包括数据交付及技术文件要求等。 1.1.2本规书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规的条文，供方应保证提供符合国家或国际标准和本规书的优质产品。若供方所使用的标准与本规书所使用的标准不一致时，按较高标准执行。 1.1.3 如供方没有以书面形式对本规书的条文提出异议，那么招标方就可以认为供方提供的产品完全满足本规书的要求。 1.1.4本规书为订货合同的附件，与合同正文具有同等效力。 1.1.5在签订合同之后，到供方开始制造之日的这段时间，招标方有权提出因规、标准和规程发生变化而产生的一些补充修改要求，供方应遵守这个要求。 1.1.6本规书未尽事宜，双方协商解决。 1.2 供方的工作围供方至少必须按下列项目提供双电源及其配套设备和相应服务： a. 设计 b. 装配 c. 材料试验 d. 设计试验 e. 生产试验 f. 包装 g. 检验 h. 运输及现场交货 i. 安装 j. 调试 i．安装结束，投入生产前相关试验合格。 2、技术要求

2.1 技术要求： a. 额定电压：400V b. 额定绝缘电压690V c. 额定频率：50HZ d. 额定工作电流：80A、125A e. 极限短路分断能力：Icu≥65KA f. 运行短路分断能力：Icu≥65KA g. 断电时间＜100ms 2.2 使用说明本技术规书中的低压开关柜用于华电热电热控电动门低压电源柜自动双电源切换装置改造项目，其中装有必要的控制、保护设备。 2.3 双电源装置选用国际品牌应具有瞬时、超载、短延时、缺相保护等功能对现有电气回路进行修改，现场能够显示投切状态，失电、缺相等故障声光报警。DCS远程监控投切状态，失电、缺相等故障信号，远程控制投切 2.4 所有导体接触面进行镀银处理母线支持件和母线绝缘物，应为不吸潮、阻燃、长寿命的并能耐受规定的环境条件产品。在设备的使用寿命，其机械强度和电气性能应基本保持不变。所有导体的支持件，应能耐受相当于它所接的断路器的最大额定开断电流所引起的应力。 2.5 接线控制、测量表计和继电器等端子排均应为防潮、防过电压、阻燃、长寿命端子排。端子排的额定值不小于20A，500V，并具有隔板、标志牌和接线螺钉，每个端子应标上需方KKS的编号。端子选用菲尼克斯系列端子。应提供适当数量的备用端子，每排端子应有不少于15％的备用量。供招标方外部连接用的端子，应按能连贯地连接一根电缆的所有缆芯来布置，一根外部联机应接至各自的引出端子桩头上。在所有端子的正前方，应留出足够的、无阻挡的接近空间。由供方提供的控制线应为不小于1.5mm2交联聚乙烯绝缘线,额定耐压为600V，并具有耐热、防潮、阻燃性能。要求有挠性的地方，应采用多股导线。布线应没有磨损

双电源自动切换控制器说明书(CN B44 2011[1].06.13)

NA1系列双电源自动切换控制器

概述产品型号及含义正常工作条件和安装条件性能特点断路器型号、规格Page 01 Page 02 Page 02 主要技术参数故障切换过程外形及安装尺寸工作原理安装与调试二次接线图订货须知Page 02 Page 02 Page 04 Page 12 Page 12 Page 15 Page 19 Page 01 Page 01 目录

1 概述 NA1系列自动电源转换开关（简称NA1）主要由两台NA1系列万能式断路器、机械连锁及双电源转换控制器等组成，适用于频率50Hz，额定工作电压400V的两路三相四线制电网中。如高层建筑、医院、商场、银行、消防、化工、冶金等不允许断电的一类负荷，部分二类负荷完成双回路供电系统的电源自动转换，从而保证重要用户供电的可靠性。本系列产品符合GB14048.2和GB/T 14048.11标准。 2 产品型号及含义 N A 1 - □ 双电源控制器功能代号： R－电网转电网，自投自复型 S－电网转电网，自投不自复型（试制中，暂不供货） F－电网转发电，自投自复型企业设计序号企业万能式断路器代号企业特征代号 3 正常工作条件和安装条件 3.1 周围空气温度：上限值不超过＋40℃；下限值不低于－5℃；24h内的平均值不超过+35° 环境温度低于-5℃时，订货时需要特殊注明。环境温度超过+40℃时，需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。 3.2 极限大气条件按照NA1万能式断路器使用说明书第1页1.3c条款要求。 3.3 安装地点：安装地点的海拔高度不超过2000m。安装地点海拔高度超过2000m时，需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。 3.4 污染等级为3级。 3.5 安装类别为IV类。 3.6 主回路的使用类别为AC－33B，电动机负载或混合负载。 3.7 安装条件：双电源系统的两台NA1万能式断路器在相邻的两个配电柜中进行水平安装，两台断路器左侧板之间的最大距离不超过1.5m，两台断路器之间安装钢缆连锁进行连锁。双电源系统的两台 NA1万能式断路器在1个配电柜中进行上下安装，两台断路器底板之间的最大距离不超过1m，两台断路器之间安装钢缆连锁或杠杆连锁。双电源控制器为面板安装，通过专用连接电缆与断路器连接，专用连接电缆为2m （线长超过2m时请在订货时特殊注明，但最长不得超过3m）。

配电箱系统图说明

配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱. 工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。用途: 便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。按结构特征和用途分类： (1)固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。 (2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。 (3)抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。 (4)动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。配电箱各类符号标注: 根据图纸《配电箱系统图》中标注 NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。 NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱： NPX160是断电器的型号 3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。 WL1：指回路1。后面还有回路2等。

配电箱系统图知识Word版

一、什么是配电箱？配电箱是所有用户用电的总的一个电路分配箱. 二、配电箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。三、配电箱的用途：便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。四、配电箱的分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采

用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。

配电箱系统图

李斌

WL114-BLV（2 2.5）SC15-WC WL113-BLV（3 4）SC15-WC WL112-BLV（3 4）SC15-WC WL111-BLV（3 4）SC15-WC AL-1-1 C65N-C32/3P U W V U 走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V （5 6）S C 20-W C 1户 2户3户C65N-C10/1P C65N-C32/3P 型号脱扣器额定电流三极 32A BV(5×6)SC20-WC 塑料铜芯导线5根6 m ㎡穿管径20的焊接钢管墙内暗设5根导线为：U 、V 、W 、N 、PE 电源进线AL-1-1照明配电箱1层1号箱电能表U 相相线WL111-BLV(3×4)SC15-WC 回路编号塑料铝芯导线3根4m ㎡穿15的焊接钢管墙内暗设3根导线为：U 、N 、PE 零线汇流排保护线汇流排读图示例：单元用户配电箱系统图 C65N-C10/1P 型号脱扣器额定电流单极 10A WL114-BLV(2×2.5)SC15-WC 回路编号塑料铝芯导线2根2.5m ㎡穿15的焊接钢管墙内暗设2根导线为：U 、N C65N-C25/1P 型号脱扣器额定电流单极 25A

wL111wL114 PE N 电能表的接线示意图配电箱的配线L N 电源进线 PE U V W N WL114-BLV（2 2.5）SC15-WC WL113-BLV（3 4）SC15-WC WL112-BLV（3 4）SC15-WC WL111-BLV（3 4）SC15-WC C65N-C32/3P U W V U 走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V （5 6）S C 20-W C 1户 2户 3户 C65N-C10/1P

双电源自动转换开关说明书

双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让装修界为您具体的讲解通过双电源切换开关的原理以及说明书。双电源自动切换开关电器主要用在紧急供电系统，将负载

电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。因此，常常应用在重要用电场所，其产品可靠性尤为重要。转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。1.pc级ats：一体式结构(三点式)。它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。 2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。图1是典型ats应用电路。控制器与开

配电箱系统图解说

NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱： NPX160是断电器的型号 3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。 WL1：指回路1。后面还有回路2等。 YJV:铜芯交联聚乙烯电缆。 NHYJV:耐火铜芯交联聚乙烯电缆 4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。 SC80:指穿直径为80的焊接钢管（俗称黑铁管）。 FC:指暗敷在地面内。 C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明： C65N为断电器型号 C10/1P：断电器最大断路电流为10A，极数为一极。 BV:铜芯聚氯乙烯绝缘电缆 3*2.5：3根线芯截面面积4mm2的 SC15:穿直径15mm的钢管 CC:暗敷设在屋面或顶板内。 C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。各种敷设方式： AB-沿或跨梁（屋架）敷设 BC-暗敷设在梁内 AC-沿或跨柱敷设 CLC-暗敷设在柱内 WS-沿墙面敷设 WC-暗敷设在墙内 CE-沿天棚或顶板面敷设 CC-暗敷设在屋面或顶板内 SCE-吊顶内敷设 FC-地板或地面下敷设 SC-穿焊接钢管敷设 MT-穿电线管敷设

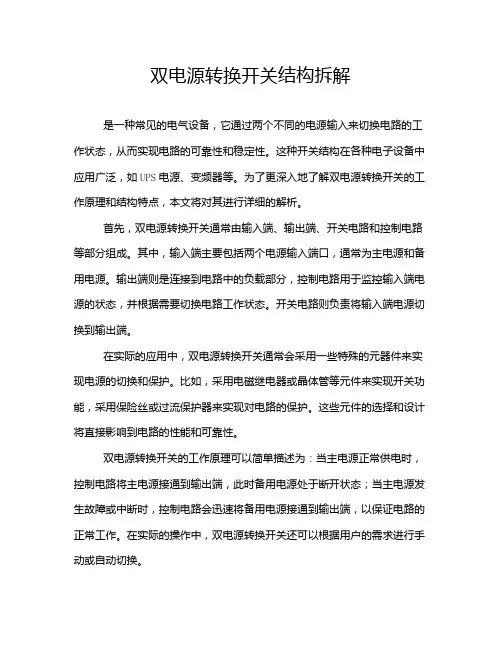

双电源自动切换开关工作原理

双电源自动切换开关工作原理双电源自动切换开关工作原理是怎样的呢？很多人对于这个都不理解，因为觉得工作原理这些都是很复杂的，不会过多去了解。一般家庭里也不会应用到这种开关，所以我们都是相对有一点陌生的。不过我们唯有对开关工作原理理解了，我们才能更好地利用好它哦。双电源自动切换开关指的就是一种由微处理器控制，适用于电网系统内部，网电与网电、网电与发电机电源之间的切换装置，当遭遇到常用电突然故障或停电情况时可以通过双电源自动转换开关使其自动转换到备用电源状态下继续运行，是一种使用范围广、性能完善、自动化程度高、安全可靠的双电源自动转换开关。双电源自动转换开关在设计制作上采用双列复合式触头、微电机预储能、横接式机构、微电子控制技术、电气联锁技术、可靠的机械联锁、过零位技术等先进技术基本实现零飞弧，同时实现了电源与负载间的隔离可靠性极高，使用寿命在8000次以上，全自动型不需外接任何控制元器件，具有体积小、外形美观、重量轻等优势。在了解双电源自动转换开关工作原理之前，我们先来认识一下双电源自动转换开关的结构部分，在市面上比较常见的双电源自动转换开关一般是由：开关本体和控制器组成，开关本体由整体式和断路器之分，是双电源自动转换开关质量好坏关键决定因数，控制器主要用于检测电源工作状况，当被检测电源发生故障时，控制器发出指令，开关本体则从一个电源转换至另一电源。切除常用电源供电各断路器拉开双投防倒送开关到自备电源一侧，保持双电源自动转换开关箱内自备电供电断路器处于断开状态，然后启动备用电源，待机组运转到正常情况下时，闭合发电机空气开关、自备电源控制柜中各断路器，最后逐个闭合电源切换箱内各备用电源断路器，向各需要的负载送电，以满足用电需要。当常用电源处于正常情况下时，对电源进行恢复正常供电，其顺序为：首先断开双电源切换箱自备电源断路器，其次断开自备电源配电柜各断路器，然后断开发电机总开关，最后将双投开关拨至市电供电一侧。从常用供电总开关逐个闭合各断路器，将双电源自动转换开关箱内自市电供电断路器置于闭合位置，一定要检查各仪表及指示灯指示是否正常。在双电源自动转换开关使用上用具备一些条件，要保持周围空气温度上限为40℃以下，空气温度下限-5℃，周围空气温度在24小时内平均值不能超过35℃以上，在使用地点上海拔不能超过2000m以上，大气相对湿度在周围空气温度为40℃时不能超过50%，在较底温度下可以有较高的相对湿度，最大相对湿度为90%，同时平均最低温度为25℃以上。原来双电源自动切换开关的工作原理也不是很复杂，我们看了上文以后都应该有些了解了。以后要是再遇到这种开关，自己也懂得了一点，再加上专业人士的指导，就很快会使用了。

配电箱型规格及系统图学习

配电箱型号规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于1.5米。明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。电箱一般型号无太多意义，主要看开关。 GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜； XZW综合配电箱； ZBW箱式变电站； XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱； PZ20、PZ30系列终端照明配电箱； PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。 (4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路 (6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱PXT01 PXT01 dq系列 2 CZ 插座箱PXT02 PXT02 dq系列 3 ZM 照明箱PXT03 PXT03 dq系列 4 DL 动力箱PXT04 PXT04 dq系列 5 JC 计量插座箱PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱PXT08 PXT08 dq系列 9 DC 动力插座箱PXT09 PXT09 dq系列 10 DZ 动力照明箱PXT10 PXT10 dq系列 11 HH 混合功能箱PXT11 PXT11 dq系列 12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH 高压计量柜AM
