火灾自动报警系统及联动系统
火灾自动报警及联动控制培训课件
03 火灾自动报警系统的联动控制
消防联动控制系统的组成与工作原理
消防联动控制系统由火灾探测器、报警控制器、消防控制中 心以及各种消防设备（如灭火器、消防泵、喷淋系统等）组 成。
工作原理：火灾探测器通过感知火灾产生的烟雾、热量、火 焰等信号，将火灾信息传输给报警控制器，报警控制器再将 这些信息传输给消防控制中心，消防控制中心根据接收到的 信息发出指令，启动相应的消防设备进行灭火。
报警控制器的功能与设置
报警功能
一旦探测器检测到火灾信号， 控制器应立即发出警报，通知
人员疏散。
联动控制
控制器应能与其他消防设备（ 如消防广播、消防电梯等）进 行联动，协同工作。
显示与记录
控制器应具备显示报警位置、 时间等信息的功能，并能够记 录火灾报警历史。
消防电源与备用电源
确保控制器在断电或其他紧急 情况下仍能正常工作。
火灾自动报警系统在重大火灾中的作用
及时发现火源
火灾自动报警系统能够实时监测烟雾 、温度等参数，及时发现火源并报警 。
减少火灾损失
保障人员安全
火灾自动报警系统能够及时疏散人群 ，减少人员伤亡，保障人员安全。
及时发现火源并报警，可以迅速启动 应急预案，减少火灾造成的损失。
火灾自动报警系统的典型案例分析
措施。
火灾自动报警系统的未来发展与展望
01
发展趋势一
智能化。随着人工智能技术的发展，未来的火灾自动报警系统将更加智
能化，能够自动识别火灾并采取相应的控制措施。
02
发展趋势二
网络化。未来的火灾自动报警系统将实现网络化，各个子系统之间能够
相互通信、协同工作，提高系统的整体性能和可靠性。
03
发展趋势三
火灾自动报警及消防联动控制系统实践指导手册
火灾自动报警及消防联动控制系统实践指导手册火灾自动报警及消防联动控制系统是现代建筑中必不可少的一项重要设备。
使用该设备可以及时发现火灾并及时采取措施，以保护人们的生命财产安全。
本文将为大家提供一份火灾自动报警及消防联动控制系统的实践指导手册，帮助大家正确使用该设备。
一、系统概述火灾自动报警及消防联动控制系统由火灾自动报警系统和消防联动控制系统组成。
火灾自动报警系统是通过感应火灾目标的烟雾、温度、火焰等信号，自动产生报警信号，通过控制器向报警装置、联动器材、中央监控室等发送信号，以达到报警、联动控制的目的。
消防联动控制系统是在火灾报警系统的基础上，通过控制器实现火灾自动喷水、灭火剂、排烟、通风等系统的联动控制。
二、系统安装1. 火灾自动报警系统安装要求：(1) 报警器的安装位置应符合国家消防法的规定，避免固定于易受损的梁柱、金属件和易受水分浸泡的地方。
(2) 报警器距地面高度一般为1.2-1.8米，距墙面或梁柱边缘不得小于0.3米。
(3) 各个探测器之间的安装间距应根据实际情况合理确定。
2. 消防联动控制系统安装要求：(1) 控制器的安装位置应符合国家消防法的规定，避免固定于易受损的梁柱、金属件和易受水分浸泡的地方。
(2) 控制器须采用独立的防火金属柜体，在安装过程中需保持良好的通风条件。
(3) 控制器与各个系统之间的连接应牢固可靠，接线要符合相关规范。
三、系统操作1. 火灾自动报警系统的操作步骤：(1) 根据实际情况，选择合适的报警模式、报警方式和音量。
(2) 查验所有探测器的工作状态，确保正常工作。
(3) 在发现火灾时，立即按下报警按钮，并迅速撤离现场。
(4) 在火灾得到有效控制后，及时关闭报警装置。
2. 消防联动控制系统的操作步骤：(1) 在确认火灾后，按下联动控制按钮，启动相应的灭火系统。
(2) 若启动喷水系统，需注意喷头的方向和喷出的水压。
(3) 使用灭火器等消防器材时，要严格遵守操作规程。
消防证中的火灾报警与联动系统
消防证中的火灾报警与联动系统消防证中的火灾报警与联动系统是指在建筑物或者场所中采用特定的设备和技术手段，通过火灾报警设备的联动控制，提供火灾发生时的快速报警和相应处理。
一、火灾报警系统的作用和原理火灾报警系统是一种自动化的安全设备，主要用于监测和报警火灾情况，以便及时采取正确的灭火措施，保护人员生命财产安全。
火灾报警系统主要由探测器、控制器和报警器组成。
其工作原理是通过感温的、感烟的、感光的等火灾探测器检测火灾发生的信号，并将信号传递给中心控制器，控制器再通过报警设备发出声光警报，以提示人员立即撤离。
二、火灾报警系统的分类根据火灾报警系统的功能和应用场合的不同，可以将其分为以下几类：1. 住宅火灾报警系统：主要用于住宅区、公寓楼等居住场所。
该系统通常采用感烟式探测器，能够及时发现火灾并及时报警。
2. 商业火灾报警系统：主要用于办公楼、商场、酒店等商业场所。
该系统通常采用感温式探测器和手动触发按钮，能够快速报警并启动联动控制。
3. 工业火灾报警系统：主要用于工厂、仓库、化工厂等工业场所。
该系统通常采用感温式探测器、气体感应器和视频监控等设备，能够对复杂的火灾情况进行监测和报警。
4. 智能火灾报警系统：主要用于大型建筑物或者综合性场所，如机场、医院、体育馆等。
该系统采用先进的智能化技术，能够对火灾进行准确定位，并启动相应的联动设备，如喷淋系统、排烟系统等。
三、火灾报警系统的联动控制火灾报警系统不仅可以及时报警，还可以通过联动控制系统，启动其他相关设备，以提供更全面的灭火保护。
1. 消火设备的联动：火灾报警系统可以将火灾信号传递给消火设备，如喷淋系统、泡沫系统等，以便及时启动灭火装置。
2. 疏散系统的联动：火灾报警系统可以控制疏散指示灯和紧急广播系统，引导人员有序疏散，避免踩踏和混乱。
3. 排烟系统的联动：火灾报警系统可以控制排烟设备，及时排除火灾现场的烟雾，提供安全疏散通道。
4. 通风系统的联动：火灾报警系统可以控制建筑物内的通风设备，调节氧气含量，提供适宜的灭火环境。
火灾自动报警及联动系统
（二）非消防电源 消防控制室在确认火灾后，应能切断有关部位（指着火 的那个防火分区或楼层）的非消防电源，并接通警报装置 及火灾应急照明灯和疏散标志灯。 （三）电梯 消防控制室在确认火灾后，应能控制电梯全部停于首层， 并接收其反馈信号。 （四）常开防火门 门任一侧的火灾探测器报警后，防火门应自动关闭；防 火门关闭信号应送到消防控制室。
四 火灾自动报警系统联动
报警系统联动控制对象：声光报警器或警铃、切除着火区域非消防电源、电 梯、常开防火门、防火卷帘门、空调系统、防排烟系统、消火栓系统、自动喷淋 系统、自动喷水灭火系统等与消防系统相关的设备。
（一）火灾警报装置:声光报警器或警铃 1.二层及以上的楼房发生火灾，应先接通着火层及其相 邻的上、下层； 2.首层发生火灾，应先接通本层、二层及地下各层； 3.地下室发生火灾，应先接通地下各层及首层； 4.含多个防火分区的单层建筑，应先接通着火的防火分 区及其相邻的防火分区。
目录
火灾自动报警系统简介 系统组成 消防联动 电气火灾监控系统
火灾自动报警系统简介
火灾自动报警系统是由触发装置、火灾报警装置、联动输
出装置以及具有其它辅助功能装置组成的，它具有能在火 灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过 火灾探测器变成电信号，传输到火灾报警控制器，并同时 以声或光的形式通知整个楼层疏散，控制器记录火灾发生 的部位、时间等，使人们能够及时发现火灾，并及时采取 有效措施，扑灭初期火灾，最大限度的减少因火灾造成的 生命和财产的损失，是人们同火灾做斗争的有力工具
（五）防火卷帘门 1.疏散通道上的防火卷帘两侧，应设置火灾探测器组及其 警 报装置，且两侧应设置手动控制按钮，应按下列程序 自动 控制下降： （1）感烟探测器动作后，卷帘下降至距地（楼）面1.8m; （2）感温探测器动作后，卷帘下降到底。 2.用作防火分隔的防火卷帘，火灾探测器动作后，卷帘应 下 降到底。 3.感烟、感温火灾探测器的报警信号及防火卷帘的关闭信 号 应送至消防控制室。
消防自动报警及联动控制系统
消防自动报警及联动控制系统1. 简介消防自动报警及联动控制系统是一种智能化的系统，能够自动感知火灾或其他紧急情况，并采取相应的措施进行报警和联动控制。
该系统具有高效、快速和准确的特点，能够有效地预防火灾事故的发生，保护人员的安全和财产的损失。
2. 工作原理消防自动报警及联动控制系统由火灾探测器、报警设备、控制面板和联动控制设备等组成。
其工作原理如下：•火灾探测器：系统中布设多种类型的火灾探测器，如烟雾探测器、热感应探测器和气体探测器等。
当探测器感知到火灾或紧急情况时，会发出信号并传输给控制面板。
•报警设备：系统中设置有报警设备，如声音报警器和光闪报警器等。
当控制面板接收到火灾信号后，会启动报警设备进行声光报警，提醒人员及时疏散。
•控制面板：系统的核心部件之一，控制面板接收火灾信号并根据预设的逻辑和策略进行相应的联动控制。
控制面板可以根据不同区域的火灾情况，自动选择合适的控制策略，如启动喷水系统、关闭门窗等。
•联动控制设备：系统还可以与其他安全设备进行联动控制，如自动呼叫消防队、启动排烟系统和关闭电源等。
通过与其他设备的联动控制，可以最大程度地减少火灾对人员和财产的伤害。
3. 系统特点消防自动报警及联动控制系统具有以下特点：•高效性：系统能够快速应对火灾或紧急情况，并及时启动报警设备进行声光报警，提醒人员疏散，从而减少人员伤亡。
•自动化：系统能够自动感知火灾信号，并根据预设的逻辑和策略进行相应的联动控制。
无需人工干预，提高了工作效率。
•可靠性：系统采用先进的技术和设备，具有高可靠性和稳定性，能够准确地感知火灾信号，并进行相应的处理。
•可扩展性：系统可以根据需要进行扩展，可以添加更多的火灾探测器和联动控制设备，以适应不同规模和复杂度的场所。
4. 应用领域消防自动报警及联动控制系统广泛应用于各种公共场所和工业领域，包括：•商业建筑：如购物中心、写字楼、酒店等。
•公共机构：如医院、学校、图书馆等。
•工业厂区：如工厂、仓库等。

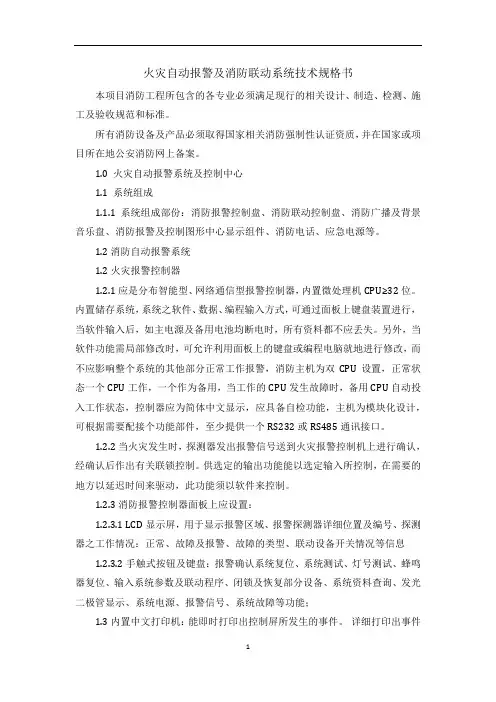

火灾自动报警及消防联动系统技术规格书
火灾自动报警及消防联动系统技术规格书本项目消防工程所包含的各专业必须满足现行的相关设计、制造、检测、施工及验收规范和标准。
所有消防设备及产品必须取得国家相关消防强制性认证资质，并在国家或项目所在地公安消防网上备案。
1.0 火灾自动报警系统及控制中心1.1 系统组成1.1.1系统组成部份：消防报警控制盘、消防联动控制盘、消防广播及背景音乐盘、消防报警及控制图形中心显示组件、消防电话、应急电源等。
1.2消防自动报警系统1.2火灾报警控制器1.2.1应是分布智能型、网络通信型报警控制器，内置微处理机CPU≥32位。
内置储存系统，系统之软件、数据、编程输入方式，可通过面板上键盘装置进行，当软件输入后，如主电源及备用电池均断电时，所有资料都不应丢失。
另外，当软件功能需局部修改时，可允许利用面板上的键盘或编程电脑就地进行修改，而不应影响整个系统的其他部分正常工作报警，消防主机为双CPU设置，正常状态一个CPU工作，一个作为备用，当工作的CPU发生故障时，备用CPU自动投入工作状态，控制器应为简体中文显示，应具备自检功能，主机为模块化设计，可根据需要配接个功能部件，至少提供一个RS232或RS485通讯接口。
1.2.2当火灾发生时，探测器发出报警信号送到火灾报警控制机上进行确认，经确认后作出有关联锁控制。
供选定的输出功能能以选定输入所控制，在需要的地方以延迟时间来驱动，此功能须以软件来控制。
1.2.3消防报警控制器面板上应设置：1.2.3.1 LCD显示屏，用于显示报警区域、报警探测器详细位置及编号、探测器之工作情况：正常、故障及报警、故障的类型、联动设备开关情况等信息1.2.3.2手触式按钮及键盘：报警确认系统复位、系统测试、灯号测试、蜂鸣器复位、输入系统参数及联动程序、闭锁及恢复部分设备、系统资料查询、发光二极管显示、系统电源、报警信号、系统故障等功能；1.3内置中文打印机：能即时打印出控制屏所发生的事件。
火灾自动报警及联动系统
火灾自动报警及联动系统1. 简介火灾是一种常见的自然灾害，对人类和财产造成了巨大的威胁和损失。
为了及时探测和报警火灾，提高火灾事故的处理效率和减少火灾的危害，火灾自动报警及联动系统应运而生。
本文将介绍火灾自动报警及联动系统的工作原理、应用场景和特点。
2. 工作原理火灾自动报警及联动系统由多个组件组成，包括火灾探测器、报警器、控制器和联动设备。
系统通过感知烟雾、温度、火焰等火灾迹象，并将信号发送到控制器。
控制器对信号进行处理，并触发相应的报警器发出警报。
同时，控制器还可以与其他设备进行联动，如自动关闭门窗、开启排烟设备、联动灭火系统等，以减少火灾的蔓延和危害。
3. 应用场景火灾自动报警及联动系统广泛应用于各类场所，包括商业建筑、住宅楼、物流仓库、学校、医疗机构等。
具体应用场景包括：3.1 商业建筑商业建筑是人员密集的场所，火灾风险较高。
火灾自动报警及联动系统可在火灾早期及时发现并报警，避免火灾扩大和造成更大的损失。
3.2 住宅楼住宅楼是大量居民聚集的地方。
火灾自动报警及联动系统可以快速发出警报，让居民能够及时逃生，并方便消防人员进行救援。
3.3 物流仓库物流仓库通常存放大量的货物和设备，一旦发生火灾将造成重大损失。
火灾自动报警及联动系统能够及时探测火灾，触发警报并联动其他设备，保护货物安全并减少火灾损失。
3.4 学校学校是大量学生和教职工聚集的地方，火灾风险较高。
火灾自动报警及联动系统可以快速发出警报，帮助学生和教职工尽快疏散，并配合消防人员进行灭火和救援工作。
3.5 医疗机构医疗机构通常有大量的病人和重要的医疗设备，火灾发生将对病人的生命安全和医疗服务造成严重的影响。
火灾自动报警及联动系统可以快速发出警报，保护病人的生命安全，并减少医疗设备的损失。
4. 特点火灾自动报警及联动系统具有以下特点：•及时性：系统可以在火灾早期检测到火灾迹象并及时报警，减少火灾蔓延的时间窗口，提高疏散和灭火的效率；•准确性：系统通过多种传感器进行火灾探测，可以准确地判断火灾的类型和位置，避免误报和漏报；•可靠性：系统采用可靠的硬件和稳定的软件，具有较高的可靠性和稳定性；•自动化：系统可以自动触发报警和联动设备，减少人工干预的需要，提高反应速度和处理效率；•扩展性：系统可以根据需求进行扩展和升级，满足不同场所的需求。
火灾自动报警及消防联动系统施工方案
火灾自动报警及消防联动系统施工方案火灾自动报警及消防联动系统是一种用于及早发现和及时报警火灾的系统，以及通过自动启动消防设备进行火灾防控的系统。
该系统以火灾自动报警系统为基础，通过与其他消防设备的联动，实现火灾报警、自动喷水、疏散指引、消防电梯控制等功能。
下面是关于火灾自动报警及消防联动系统的施工方案。
一、系统组成1.火灾自动报警系统：包括火灾探测器、报警控制器、声光报警设备等，用于火灾的早期探测和报警。
2.消防栓系统：包括消防栓、消防泵、水源供应设备等，用于灭火和消防救援。
3.喷淋系统：包括喷淋管路、喷头、水源供应设备等，用于自动喷水灭火。
4.疏散指示系统：包括疏散指示标识、疏散指示灯、疏散通道等，用于指导人员疏散。
5.消防电梯控制系统：包括消防电梯、电梯应急按钮、电梯控制器等，用于在火灾发生时自动控制电梯运行。
二、系统安装与调试1.进行火灾自动报警系统组件的安装和布线，如火灾探测器、报警控制器、声光报警设备等。
2.安装消防栓系统的相关设备，包括消防栓、消防泵、水源供应设备等。
并与火灾自动报警系统进行连锁控制。
3.安装喷淋系统的相关设备，包括喷淋管路、喷头、水源供应设备等。
并与火灾自动报警系统进行连锁控制。
4.安装疏散指示系统的相关设备，包括疏散指示标识、疏散指示灯、疏散通道等。
并与火灾自动报警系统进行连锁控制。
5.安装消防电梯控制系统的相关设备，包括消防电梯、电梯应急按钮、电梯控制器等。
并与火灾自动报警系统进行连锁控制。
6.进行系统的调试和联动测试，确保各个子系统能够正常工作并实现联动控制。
三、系统运行与维护1.对系统进行定期巡检和维护，包括检查各个设备的运行状态和完好性，检查各个连锁控制功能是否正常。
2.定期进行系统的测试和演练，以确保系统在火灾发生时能够正常工作并及时报警。
3.加强对系统操作人员的培训和管理，提高其操作技能和对火灾的应急处理能力。
4.定期更新和维护系统软件，确保系统的安全性和稳定性。
03火灾自动报警及消防联动系统
7.3 火灾自动报警及消防联动系统火灾自动报警及消防联动系统就是指在建筑物内或高层建筑中建立的自动监控、自动灭火系统。
它是现代消防系统中的一个重要组成部分，是现代电子技术、自动控制技术与计算机技术在消防中应用的产物。
火灾自动报警及消防联动系统用以监视建筑物现场的火情，当存在火患开始冒烟而还未明火之前，或者是已经起火但还未成灾之前发出火情信号（声、光报警等），实现了火灾的早期报警，有利于迅速有效地组织灭火及安全疏散，将火灾可能引起的损失降低到最低限度。
火灾自动报警系统在报警的同时，一旦火情得到确认还具有“联动”功能，即通过系统中的控制装置，启动消防灭火设备和防排烟设备，按照预定的要求动作，密切配合，有条不紊地投入到灭火工作中去。
实践表明，在建筑物尤其是高层建筑物中安装有火灾自动报警及消防联动系统并加以妥善管理的，该系统在消防中都发挥了积极的作用。
因此，火灾自动报警系统已成为现代建筑中不可缺少的组成部分，并越来越受到人们的重视。
7.3.1 火灾自动报警及消防联动系统的工作流程及原理在建筑物现场发生火灾的初期阶段，现场采集到的温度、烟、光等信息使火灾探测器首先发出报警信号给各所在区域的火灾报警控制装置，再传至消防控制中心的系统主机(当系统是不设区域自动报警控制器时，将直接发信号给系统主机)；或当人员发现后，用手动火灾报警按钮、消防专用电话报警给系统主机。
系统主机收到报警信号后，首先迅速进行火情确认，即将火灾探测器提供的现场信号送到系统主机给定端——火灾报警控制器，火灾报警控制器将上述信息与现场正常状态(无火灾)时的烟雾浓度、温度(或温度上升速率)及火光照度等参数的规定(标定)值即系统给定值作比较、分析、判断，只有确认是火灾时，火灾报警控制器才发出系统控制信号：①启动火灾警报装置的信号：如及时开启着火层及上下关联层的疏散警铃、广播通知人员尽快疏散；②启动减灾设备的信号：如打开着火层及上下关联层电梯前室、楼梯前室的正压送风机及走道内的排烟系统。
火灾自动报警及消防联动控制系统简介
火灾自动报警及消防联动控制系统简介火灾自动报警及消防联动控制系统是指一种集火灾自动报警系统和自动灭火系统为一体的设备系统。
该系统能够自动感知火灾发生，及时报警，同时能够自动启动自动灭火系统进行灭火，从而尽可能减少火灾的损失和人员伤亡。
火灾自动报警及消防联动控制系统主要包括三个部分：火灾自动报警控制器、自动灭火控制器以及联动控制器。
以下分别介绍这三个部分。
1. 火灾自动报警控制器：火灾自动报警控制器是火灾自动报警及消防联动控制系统的核心设备之一。
它能够自动感知周围环境中的火灾信号，并将报警信号传输到消防控制中心，同时控制各个防火分区的声光报警设备及安全疏散系统。
火灾自动报警控制器主要由控制器主板、监控软件、通信模块等组成。
其优点是能够进行精准监测和自动处理，极大地提高了防范火灾的效率。
2. 自动灭火控制器：自动灭火控制器是指通过自动感知火灾，并自动启动灭火设备进行灭火的装置。
它可以根据火灾的情况进行自动控制，并开启相应的灭火装置。
自动灭火控制器一般由感应器、灭火设备、控制器等组成。
其优点是可以快速、准确地对火灾进行响应，可以迅速灭火，有效地避免火势的蔓延。
3. 联动控制器：联动控制器是指连接火灾自动报警控制器和自动灭火控制器的设备，它通过控制系统中各个设备的联动功能，能够在火灾发生时自动启动自动灭火系统，从而快速地灭火锁定火源。
联动控制器一般由自动控制装置、联动信号处理装置、操作人机界面等组成。
通过以上三个部分的组合使用，火灾自动报警及消防联动控制系统可以实现自动检测、自动报警以及自动灭火等功能。
其优点是精准、高效地诊断火灾的情况，并能够迅速响应和处置火灾事态，有效地保护人员的生命安全和财产安全。
因此，火灾自动报警及消防联动控制系统是现代消防安全设备中的关键装备之一。
火灾自动报警系统联动设备有哪些
火灾自动报警系统联动设备有哪些在现代建筑中，火灾自动报警系统是保障生命财产安全的重要防线。
而其中的联动设备更是在火灾发生时能够迅速采取措施、控制火势、保障人员疏散的关键组成部分。
那么，火灾自动报警系统的联动设备都有哪些呢？首先，我们来了解一下消防广播系统。
当火灾发生时，火灾自动报警系统会触发消防广播，向建筑物内的人员播放预先录制好的疏散指示和相关信息。
消防广播的声音通常响亮而清晰，能够穿透建筑物的各个角落，确保每个人都能听到疏散指令。
它的作用在于指导人们迅速、有序地撤离危险区域，避免混乱和恐慌。
接着是消防电话系统。
这一系统为消防人员在火灾现场提供了重要的通信手段。
在火灾发生时，现场的情况可能十分复杂，消防人员之间、消防人员与消防控制中心之间需要及时、准确地沟通。
消防电话能够保障这种通信的畅通，使消防工作能够高效、协调地进行。
排烟风机也是常见的联动设备之一。
火灾产生的浓烟是威胁人员生命安全的重要因素之一。
排烟风机的启动能够将火灾现场的浓烟排出建筑物，为人员疏散和消防救援创造更好的条件。
同时，它也有助于控制火势的蔓延，减少火灾造成的损失。
防火卷帘门在火灾自动报警系统中也扮演着重要的角色。
当火灾发生时，防火卷帘门会自动下降，将建筑物分隔成不同的防火分区，阻止火势和烟雾的蔓延。
这样可以有效地控制火灾的范围，保护未受灾区域的安全。
消防电梯也是联动设备的重要组成部分。
在火灾发生时，普通电梯通常会停止运行，以避免人员被困。
而消防电梯则会被启动，专门用于消防人员的救援和运输工作，以及运送行动不便的人员。
还有消防应急照明和疏散指示系统。
在火灾导致正常照明中断的情况下，应急照明会自动亮起，为人员疏散提供必要的光线。
疏散指示标志则会指明疏散的方向，引导人们快速、安全地撤离。
自动喷水灭火系统更是常见且重要的联动设备。
当火灾发生时，温度升高会触发喷头喷水，对火灾进行初期的扑救，有效地控制火势的发展。
气体灭火系统在一些特殊场所，如计算机机房、配电室等，也会被应用。
火灾自动报警及消防联动控制系统
深入了解用户需求，明确系统功能和 性能要求。
系统配置
根据需求调研结果，配置系统硬件和 软件，确保系统满足实际需要。
安装调试
按照设计图纸和规范，安装系统设备 ，并进行调试，确保系统正常运行。
培训与维护
为用户提供系统操作和维护培训，并 提供长期的技术支持和服务。
系统测试与验收
功能测试
性能测试
对系统的各项功能进行全面测试，确保系 统功能完备且运行稳定。
智能化
随着人工智能和物联网技术的发展，未来的火灾自动报警及消防联 动控制系统将更加智能化，能够实现更加精准的火灾探测和自动控 制。
无线化
无线通信技术的进步将使得火灾自动报警及消防联动控制系统更加 便捷和灵活，减少了对有线通信的依赖。
标准化和模块化
标准化和模块化的设计将有助于提高系统的互操作性和可维护性，方 便系统的集成和升级。
测试系统的响应速度、报警准确率等性能 指标，确保系统性能达到预期要求。
验收流程
文档资料
制定详细的验收流程，确保系统符合设计 要求和质量标准。
整理和归档系统设计、实施、测试及验收 过程中的所有文档资料，便于后期维护和 升级。
05
实际应用案例分析
案例一
总结词
高效预警，快速响应
详细描述
某酒店采用了先进的火灾自动报警及消防联动控制系统，通过高灵敏度的烟雾探测器和温度传感器，实时监测酒 店内的火灾隐患。一旦发生火情，系统立即启动自动报警功能，并向消防部门发送火警信息。同时，联动控制系 统自动启动消防设备，如喷淋系统、消防泵等，有效控制火势蔓延，保障人员安全。
02
消防水系统通常包括消 防水箱、消防泵、消防 水带、水枪和水喉等设 备。
火灾自动报警及消防联动控制系统
火灾自动报警及消防联动控制系统随着建筑产业的发展，高层和超高层建筑投入使用，同时人们对智能化建筑提出了更高的要求。
针对智能建筑而言，火灾自动报警系统和联动控制系统是其中重要的部分。
近年来建筑部门加强了对消防工作的重视，在建筑设计和施工中，消防自动化系统设计也成为重点。
本文对此进行了分析。
标签：火灾自动报警系统；消防联动控制系统；系统构成一、火灾自动报警系统1.1火灾探测器的设置大楼地下汽车库的火灾探测器选择感温探测器，其他场所选择智能型光电感烟探测器。
封闭的楼梯间单独划分一个探测区域，并每隔3层设置一个智能型光电感烟探测器。
消防电梯与防烟楼梯间合用的前室分别单独划分探测区域。
由于前室与电梯竖井、疏散楼梯间及走道相通，是人员疏散和消防扑救的必经之地，且火灾时烟气容易聚集，故在电梯前室设置智能型光电感烟探测器。
备用柴油发电机房采用气体灭火装置配套的感烟、感温探测器及气体灭火控制盘。
气体灭火控制系统的报警、放气、故障等信号要反馈给大厦的火灾自动报警系统。
1.2手动火灾报警按钮与消火栓按钮的设置手动报警按钮选用智能型报警按钮（带地址编码），含电话插孔。
手动报警按钮主要设置在电梯前室、楼梯前室及公共走廊等部位。
设置的手动报警按钮要保证“从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m”的规范要求。
消火栓按钮既能向消防控制中心报警，同时能直接启动消防水泵。
消防水泵启动后点亮消火栓启动指示灯。
每个消火栓箱处设置一个消火栓按钮。
1.3火灾应急广播扬声器的设置在合用的电梯前室和公共走廊、大会议室、地下汽车库、大厅等部位设置火灾应急广播扬声器，并遵守规范“从一个防火分区内的任何部位到最近的一个扬声器的距离不大于25m”及“走道内最后一个扬声器至走道末端的距离不应大于12.5m”的规定，设置火灾应急广播扬声器，以利于火灾应急播放疏散指令。
1.4火灾警报装置的设置在每个手动报警按钮处设置火灾警报装置，在柴油发电机房门口、消防控制中心设置火灾声光报警装置，由消防联动控制器发出联动控制信号控制。
火灾自动报警及消防联动系统施工方案
火灾自动报警及消防联动系统施工方案目录一、前言 (3)二、工程概况 (3)1. 工程地点 (4)2. 工程内容 (4)3. 工程目标 (5)三、施工准备 (6)1. 技术准备 (7)a. 系统设计 (8)b. 材料准备 (9)c. 设备选型 (10)2. 物资准备 (11)3. 人员预备 (12)4. 施工机具及仪器准备 (12)四、施工组织与安排 (13)1. 施工组织结构 (14)2. 施工进度计划 (16)3. 施工人员分工 (17)五、现场布线与设备安装 (18)1. 现场勘察 (19)2. 线缆敷设 (20)a. 电缆敷设 (21)b. 光缆敷设 (22)3. 设备安装 (23)a. 火灾报警控制器安装 (25)b. 消防联动控制器安装 (26)c. 传感器安装 (27)d. 消防广播安装 (28)e. 消防电话安装 (30)六、系统调试与联动测试 (31)1. 系统调试 (32)a. 火灾报警控制器调试 (33)b. 消防联动控制器调试 (34)c. 传感器调试 (35)d. 消防广播调试 (36)e. 消防电话调试 (36)2. 联动测试 (38)a. 火灾情况下的联动控制 (39)b. 故障情况下的联动控制 (40)七、系统验收与移交 (42)1. 系统验收 (43)a. 自验收 (44)b. 监理验收 (45)2. 系统移交 (46)八、培训与运维 (48)1. 员工培训 (49)2. 系统运维 (50)九、安全与文明施工 (51)1. 安全措施 (52)2. 文明施工 (53)一、前言随着城市化进程的加快和人们生活水平的提高，火灾安全隐患日益突出，火灾自动报警及消防联动系统的建设已成为现代建筑安全管理的关键环节。
本方案旨在针对火灾自动报警及消防联动系统施工提出一套全面、细致、可行的实施方案，以确保在火灾发生时，系统能够迅速响应，有效减少人员伤亡和财产损失。
二、工程概况本工程为商业综合体项目，涵盖了购物、餐饮、娱乐、办公、酒店等多种功能。
火灾自动报警及消防联动控制系统简介
火灾自动报警及消防联动控制系统简介火灾自动报警及消防联动控制系统是消防工程中两个非常重要的系统，相辅相成。
下面南京平安消防工程有限公司就给大家简单介绍一下这两个消防系统之间具体有哪些联系?一、总体功能概述1.火灾自动报警及消防联动控制系统在发生火灾的两个阶段发挥着重要作用。
2.一阶段(报警阶段)：火灾初期，往往伴随着烟雾、高温等现象，通过安装在现场的火灾探测器、手动报警按钮，以自动或人工方式向监控中心传递火警信息，达到及早发现火情、通报火灾的目的。
3.二阶段(灭火阶段)：通过火灾报警控制器及现场接口模块，控制建筑物内的公共设备(如广播、电梯)和专用灭火设备(如排烟机、消防泵)，有效地实施应急疏散、救援和灭火，达到减少火灾损失的目的。
二、火灾自动报警系统1.现场由感烟探测器、感温探测器、火焰探测器、手动报警按钮及火灾显示盘、声光警报器等组成;监控室由火灾报警控制器、消防控制室图形显示系统组成。
2.火灾初期，探测器对火灾初期的一些物理参数(如烟雾浓度、温度、光等)及时响应，自动发出火灾报警信号;手动报警按钮通常安装在楼梯口、走廊等位置，当现场人员发现火情时，通过按下附近的手动报警按钮，可以人工方式发出火灾报警信号。
3.火灾显示盘通常安装在电梯前室或服务台处，当火灾报警控制器接收到火警信号后，及时把报警信号传送到失火区域的火灾显示盘上，在火灾显示盘处将显示报警的探测器编号及汉字提示等信息，同时发出“火警”声信号，以通知消防管理的人员。
4.火灾报警控制器实时监视探测器、手动报警按钮等现场设备的工作状态，接收、显示和传递火灾报警信号，必要时可发出控制指令。
5. 声光警报器通常安装在走廊、楼梯口处，当有火情发生时，声光警报器发出区别于环境的声、光信号，提醒现场人员有火情发生。
6. 消防控制室图形显示系统似同于电子地图，通过图形显示系统，可以更直观地确定火情所在位置，便于及早火情确认。
三、消防联动控制系统消防联动控制系统的功能1、控制及监视专用灭火设备。
火灾自动报警系统及联动系统
火灾自动报警与消防联动系统摘要：火灾自动报警控制器、火灾探测器、输入模块、输出模块、输入输出模块、短路隔离器等部件进行调研，列举常用的火灾自动报警控制器的厂家、型号，并重点介绍一种型号的火灾自动报警控制器的功能、使用方法。
关键词：自动报警厂家型号1、火灾自动报警控制器火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统，在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发件，主要包括火灾探测器和手动火灾报警按钮。
2、火灾探测器火灾探测器的分类比较复杂。
实用的分类方法有结构造型分类法、探测火灾参数分类法和使用环境分类法等。
2.1结构造型分类法按火灾探测器的结构造型分类，可以分成线型和点型两大类。
线型火灾探测器：这是一种响应某一连续线路周围的火灾参数的火灾探测器，其连续线路可以是“硬”的，也可以是“软”的。
如空气管线型差温火灾探测器，是由一条细长的铜管或不锈钢管构成“硬”的连续线路。
又如红外光束线型感烟火灾探测器，是由发射器和接受器二者中间的红外光束构成“软”的连续线路。
点型探测器：这是一种响应某一点周围的火灾参数的火灾探测器。
大多数火灾探测器，属于点型火灾探测器。
2.2探测火灾参数分类法根据火灾探测器探测火灾参数的不同，可以划分为感温、感烟、感光、气体和复合式等几大类。
感温火灾探测器：这是一种响应异常温度、温升速率和温差的火灾探测器。
又可分为定温火灾探测器——温度达到或超过预定值时响应的火灾探测器；差温火灾探测器厂升温速率超过预定值时响应的感温火灾探测器：差定温火灾探测器——兼有差温、定温两种功能的感温火灾探测器。
感温火灾探测器，由于采用不同的敏感元件，如热敏电阻、热电偶、双金属片、易熔金属、膜盒和半导体等，又可派生出各种感温火灾探测器。
感烟火灾探测器：这是一种响应燃烧或热解产生的固体或液体微粒的火灾探测器。
由于它能探测物质燃烧初期所产生的气溶胶或烟雾粒子浓度，因此，有的国家称感烟火灾探测器为“早期发现”探测器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排烟风机
正压送风机
消 防 联 动 控 制 器
火 灾 探 测 器
火 灾 报 警 控 制 器
传 输 设
手 动 火 灾 报 警 按 钮
声 和 或 光 警 报 器
消 防 控 制 室 图 形 显 示 装 置
消防电气控制装置
消 防 电 话
消 防 应 急 广 播
气 体 灭 火 控 制 器
防 火 卷 帘 控 制 器
防 排 烟 控 制 器
消 火 栓 水 泵 控 制 器
消火栓 按钮
消防电源
备
/
…… 输出 模块 输入 模块
消防电动装置
消防电源
受控设备 室 内 消 火 栓 设 备 其 他 消 防 设 施
建筑 消防 设施 远程 监控 中心
可燃 气体 探测 报警 子系 统
电气 火灾 监控 子系 统
消 防 给 水 设 备
自 动 灭 火 设 备
自动喷水灭火系统的联动
2手动控制方式，应将喷淋消防泵控制
箱（柜）的启动、停止按钮用专用线路 直接连接至设置在消防控制室内消防联 动控制器的手动控制盘，实现喷淋消防 泵的直接手动启动、停止； 3干管水流开关动作信号作为系统的联 动反馈信号，应传至消防控制室，并在 消防联动控制器上显示。
自动喷水灭火系统的联动
高温令喷头的温感元件炸开，
喷头喷水灭火，系统内压力下 降，阀瓣打开，水源不断进入 系统内，流向开启的喷头，持 续喷水灭火。同时，少量水源 由阀座内孔进入报警管道，经 过滤器、延迟器，然后推动水 力警铃报警。另外，压力开关 被启动后，发出电讯号及起动 补给水泵。
ZSFG 型杠杆雨淋阀 产品结构 ZSFG 型杠杆雨淋阀具有防 复位机构及阀体外人工复 位机构。主要由供水信号 蝶阀、雨淋阀本体、手动 紧急装置、防复位机构、 报警试验阀、自动滴水阀、 排水阀、电磁阀、单向阀、 过滤器、压力表、压力开 关、水力警铃及管路等组 成。
现行国家标准
《火灾自动报警系统设计规范》 《火灾自动报警施工及验收规范》
2术 语
2.0.1 报警区域 Alarm Zone 将火灾自动报警系统的警戒范围按防火
分区或楼层划分的单元。 2.0.2 探测区域 Detection Zone 将报警区域按探测火灾的部位划分的单 元。 2.0.3 保护面积 Monitoring Area 一只火灾探测器能有效探测的面积
手动控制方式，应将喷淋消防泵控制箱和雨
淋阀的启动、停止按钮用专用线路直接连接 至设置在消防控制室内消防联动控制器的手 动控制盘，实现喷淋消防泵和雨淋阀的直接 手动启动、停止；
干管水流开关的动作信号作为喷淋消防泵的
联动反馈信号应传至消防控制室，并在消防 联动控制器上显示。
自动喷水灭火系统的联动关系
2.0.7 集中报警系统 Remote Alarm
System 由集中火灾报警控制器、区域火灾报警 控制器、消防控制室图形显示装置和火 灾探测器等组成，或由火灾报警控制器、 区域显示器和火灾探测器等组成，功能 较复杂的火灾自动报警系统。
2.0.8 控制中心报警系统 Control Center
21、火灾声/声光警报器 22、区域火灾报警控制器 23、火灾报警控制器（联动型） 24、火灾报警控制器（联动型）
25、火灾报警控制器（联动型）
26、火灾报警控制器（联动型 ）
27、火灾报警控制器（联动型）
28、火灾显示盘
报警设备
报警设备
报警设备
报警设备
报警设备
喷头型号
两括号皆为可选数据，前括号为公称口径， 有15mm和20mm，后括号为动作温度， 有不同的级数。也可按不同型号和口径， 提供开式喷头。
温感玻璃球额定动作温度
喷头温级 57 （℃） 玻璃球色别 橙 68
红
79
黄
93
绿
141 182 227
蓝 紫 紫
ZSFZ型湿式报警阀
产品结构 湿式报警阀主要
可与供水管网、
洒水喷头、水幕 头、水雾喷头、 火灾报警器等分 别组成不同功能 的系统。
ZSFM型隔膜雨淋阀
产品结构
隔膜雨淋阀是由供水信号闸阀、 压力腔进水球阀、单向阀、 手动快开球阀、电磁阀、压力 表、警铃控制阀、警铃试验阀、 过滤器、压力开关、水力警铃、 自动排水阀、防复位锁止装置、 放水阀及隔膜阀本体等组成。 可与供水管网、洒水喷头、水 幕头、水雾喷头、火灾报警器 等分别组成不同功能的系统。
由阀体、阀瓣、 阀盖、报警管 道，系统内外压力指示表及排 水阀等组成。附加设备有延迟 器，水力警铃及压力开关。 工作原理 湿式报警阀是湿 式自动喷水灭火系统最核心的 组件。水源从阀体底部进入， 通过阀体内自重关闭止回的阀 瓣后， 形成一个带有水压的伺 候状态系统。高位压力表指示 系统内压力，低位压力表指示 系统外〔供水〕 压力。当被保 护区域发生火 警，
消防联动控制的一般要求
各类受控消防设备或系统的控制和显示功
能应满足设计规范第6章的规定。 消防联动控制器应能按设定的控制逻辑发 出联动控制信号，控制各相关的受控设备， 并接受相关设备动作反馈信号。 消防联动控制器的电压控制输出应采用直 流24V，其电源容量应满足受控消防设备同 时启动且维持工作的控制容量要求。
2.0.11联动控制信号 Control Signal to Start & Stop an Automatic Equipment 由消防联动控制器发出的用于控制消防设备 （设施）工作的信号。 2.0.12联动反馈信号 Feedback Signal from Automatic Equipment 受控消防设备（设施）将其工作状态信息发 送给消防联动控制器的信号。
消防联动控制的一般要求
各受控设备接口的特性参数应与消防联动
控制器发出的联动控制信号相匹配。 消防水泵、防烟和排烟风机的控制设备除 采用自动控制方式外，还应在消防控制室 设置手动直接控制装置。 同时启动的消防设备总负荷不应大于消防 供电线路负荷或消防电源的额定容量。
消防联动关系
消防泵
喷淋泵 消防主机 远程联动盘
此为直立边墙型喷头，应直立式安装在边
墙位置上。对人员、货物往来频密的通道， 停车场出入口等场所，是较安全和简单的 使用类型。
水平边墙型喷头
型号：ZSTBA( )/( )* 此为水平边墙型喷头，应水平式安装在 边墙位置上，其挡水板有字的一面朝上， 其横向洒水喷射较远，适合于间隔多、 层高不大和不做吊顶的房间，是酒店客 房最常用的类型。
火灾自动报警及 消防联动系统
课程内容
绪言
术语
火灾自动报警系统
火灾联动控制的一般要求 各类自动消防设施联动
绪言
火灾自动报警系统是火灾早期探测的基
本系统、是建筑火灾自动预防系统、是 建筑自动消防系统的核心，也是消防系 统与建筑中其它各类电气系统相结合的 纽带。
绪言
目标：保护生命安全、保护财产安全
回路卡
模块箱
控制模块 信息反馈模块 模块24V 联动24V 消防电话 消防栓
某厂家系统图
消防主机
回路卡
模块箱
温感
手报
烟感
控制模块
信息反馈模块
消防电话
消防栓
警铃
声光报警
报警设备举例
1、点型光电感烟火灾探测器
2、点型光电感烟火灾探测器
3、点型差定温火灾探测器
4、点型差定温火灾探测器 5、点型复合式感烟感温火灾探测器 6、线型光束感烟火灾探测器 7、点型紫外火焰探测器 8、电子编码器(带I2C接口)
防 火 卷 帘
防 烟 排 烟 设 备
……
消防应急广播
消防电源 音源 消防主机 音控 消防广播 功效 CD
卡机
分区 音量 监听
自动喷水灭火系统的联动
湿式系统的联动控制设计，应符合下列
规定： 1、自动控制方式，应由湿式报警阀压力 开关的动作信号作为系统的联动触发信 号，由消防联动控制器联动控制喷淋消 防泵的启动；
下垂式安装在指定位置上。由于其下垂方 向的喷水强度较好，在没有碰撞的地方， 是应用最实际的类型。
直立型喷头
型号：ZSTZ-( )/( )* 此为直立型喷头，应直立安装指定位置上，适
用于商场、办公楼、酒店等场所。保护做假天 花以上的设备，及不装假天花的厂房、停车场 的地方。
直立边墙型喷头
型号：ZSTB(15)/( )*
Alarm System 由消防控制室的消防联动控制器、集中火灾 报警控制器、区域火灾报警控制器、消防控 制室图形显示装置和火灾探测器等组成，或 由消防控制室的消防联动控制器、火灾报警 控制器、区域显示器和火灾探测器等组成， 功能复杂的火灾自动报警系统。
2.0.9 家用火灾报警系统Fire alarm system used in household 安装在居住建筑中家庭户内的火灾探测报警 系统。 2.0.10电气火灾监控系统 Alarm and control system for electric fire prevention 当被保护电气线路中的被探测参数（剩余电 流、温度参数）超过报警设定值时，能发出报 警信号并能指示报警部位的系统，由电气火灾 监控设备、电气火灾监控探测器等组成。
高区 中区 低区
温(干)式报警阀预作用阀
压力表
现场消火栓
压力表 止回阀
止回阀
过滤器机 市政水 蝶阀
水流控制阀
消防 水箱
蝶阀和软连接
消防水泵 喷淋水泵
蝶阀和软连接
蝶阀和软连接
蝶阀和软连接
湿式报警阀
干式报警阀
水流指示器
信号蝶阀
水力警铃
消火栓
喷淋头
水泵接合器
