综合布线工程施工技术
综合布线工程施工
综合布线工程施工1. 简介综合布线工程施工是指在建筑物内进行的网络布线工作，包括铺设数据线、电话线和电力线等，并安装相应的插座和接口设备，以实现通信和数据传输功能。
本文将从施工前准备、布线规划、材料选购、施工流程和质量控制等方面，详细介绍综合布线工程的施工过程。
2. 施工前准备在进行综合布线工程之前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 工程前勘测在正式开始施工之前，需要进行工程前勘测，包括测量建筑物的总面积和每个房间的尺寸，了解建筑物的结构和墙体材料等信息。
这些数据将用于布线规划和材料选购。
2.2 布线规划根据工程前勘测的数据和客户的需求，制定布线规划方案。
布线规划包括确定每个房间的网络接口数量和位置、机房位置、光纤布线方案等。
需要考虑到建筑物的结构、设备的布局和用户的需求，以确保网络传输效果和使用的便捷性。
2.3 材料选购根据布线规划方案，选购适合的材料和设备。
主要包括数据线、电话线、电力线、插座、接口设备、机柜等。
在选购材料时，要考虑其品质、性能和适用性，确保施工质量和使用寿命。
2.4 施工计划制定详细的施工计划，包括每个施工阶段的时间安排、人员配备和工作内容等。
施工计划应合理安排时间，确保施工进度和质量。
3. 施工流程综合布线工程的施工流程主要包括线路铺设和设备安装两个阶段。
下面将详细介绍每个阶段的施工步骤。
3.1 线路铺设3.1.1 打开墙面根据布线规划方案，在墙上打开布线孔，为线路的铺设做准备工作。
3.1.2 线缆预埋在打开的布线孔中，预埋数据线、电话线和电力线等线缆，确保线缆的固定和整齐。
3.1.3 线缆标识在线缆上标识好房间号和线缆功能等信息，方便后续的维护和管理。
3.1.4 线缆布设将线缆依照布线规划方案进行布设，保持线缆的整齐和美观。
3.1.5 线缆固定采用合适的固定方式，将线缆固定在墙壁或地板上，确保线缆的稳固和安全。
3.2 设备安装3.2.1 接口设备安装根据布线规划方案，在每个房间安装相应的接口设备，如网络插座、电话插座和电源插座等。
综合布线工程施工技术
.
3 综合布线线缆布设技术
线缆布设的主要技术包括：水平布线技术、主干布线技术和光缆布线 技术。
一、路由选择技术
选择线缆敷设路由时，要根据建筑物结构的允许条件尽量选择最 短距离，并保证线缆长度不超过标准中规定的长度，水平电缆敷设的 路由根据水平布线所采用的布线方案，有走地下线槽管道的，有走活 动地板下面的，有房屋吊顶的，形式多种多样。
在缆环上 固定缆绳
图1
图2
图3
.
二、线缆牵引技术
3.牵引多根25对双绞线电缆或更多线对的电缆。 ① 将电缆分为两组线缆 ② 两组线缆交叉地穿过接线环 ③ 缆线缠纽在自身电缆上 ④ 在电缆缠纽部分紧密缠绕电工胶布
分为两组 缆绳
拉线环
缆线缠纽在 拉线环 自身电缆上
拉线环
缠绕多层 电工胶布
图１
图２
图３
图４
.
一、工程实施前的准备工作
（5）编制施工方案。 （6）编制工程预算。工程预算具体包括工程材料清单和施
工预算。 2.施工前的环境检查
在工程施工开始以前应对楼层配线间、二级交接间、设备 间的建筑和环境条件进行检查，具备下列条件方可开工：
.
一、工程实施前的准备工作
（1）楼层配线间、二级交接间、设备间、工作区土建工程 已全部竣工。房屋地面平整、光洁，门的高度和宽度应不 妨碍设备和器材的搬运，门锁和钥匙齐全。
工图中反映出来。 对部分场地或工段要及时进行阶段检查验收，确保工程质量。 6. 制订工程进度表。为了确保工程能按进度推进，必须认真做好
工程的组织管理工作，保证每项工作能按时间表及时完成，建 议使用督导指派任务表、工作间施工表等工程管理表格，督导 人员依据这些表格对工程进行监督管理。
综合布线系统施工工艺和技术措施
综合布线系统施工工艺和技术措施1、工艺流程2、施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工：交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
线槽、钢管的位置、数量、尺寸均应符合设计及图纸要求。
交接间、设备间应提供可靠的施工电源和接地装置。
交接间、设备间的面积，环境温、湿度均符合设计要求和相关规定。
3、施工前的线材检验施工前，施工单位应对工程所用线材规格、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。
1）线缆的检验要求工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护套需完整无损，电缆应附有出厂质量检验合格证。
如用户要求，应附有本批量电缆的电气性能检验报告。
电缆的电气性能应从本批量电缆的任意三盘中截出100m 长度进行出样测试。
光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
长度测试：要求对每根光纤进行测试，测试结果应一致。
如果在同一盘光缆桥架管道路由复核线缆与配线架压接 主分配线间机柜设备安装 工作区面板模块安装 水平子系统 线缆敷设桥架管道 接地复核线缆检测、校对与标识 竣工验收机柜供电与接地安装 系统测试与标识审阅图纸主干子系统 线缆敷设桥架管道清扫中，光纤长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。
2）接插件的检验要求接线排和信息插座及其他接插件的塑料材质应具有阻燃性。
光纤插座的连接器使用型号和数量、位置应与设计相符。
光纤插座面板应有发射(TX)和接收(RX)明显标志。
3）配线设备的使用应符合下列规定电缆交接设备的型号、规格应符合设计要求。
光、电缆交接设备的编排及标志名称应与设计相符。
各类标志名称应统一，标志位置正确、清晰。
有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求，应符合设计规范。

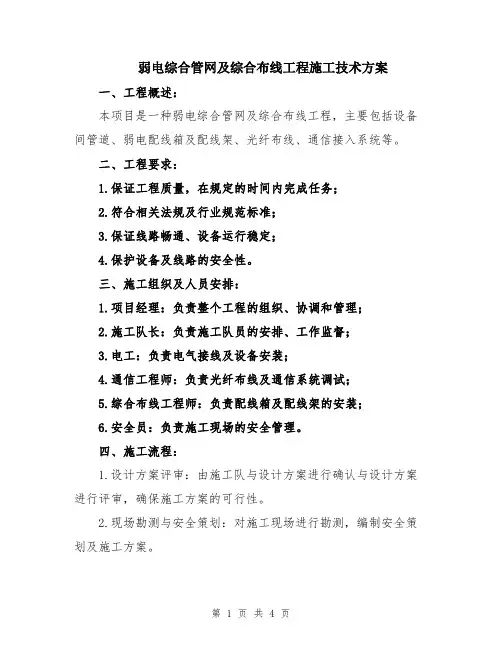

弱电综合管网及综合布线工程施工技术方案
弱电综合管网及综合布线工程施工技术方案一、工程概述：本项目是一种弱电综合管网及综合布线工程，主要包括设备间管道、弱电配线箱及配线架、光纤布线、通信接入系统等。
二、工程要求：1.保证工程质量，在规定的时间内完成任务；2.符合相关法规及行业规范标准；3.保证线路畅通、设备运行稳定；4.保护设备及线路的安全性。
三、施工组织及人员安排：1.项目经理：负责整个工程的组织、协调和管理；2.施工队长：负责施工队员的安排、工作监督；3.电工：负责电气接线及设备安装；4.通信工程师：负责光纤布线及通信系统调试；5.综合布线工程师：负责配线箱及配线架的安装；6.安全员：负责施工现场的安全管理。
四、施工流程：1.设计方案评审：由施工队与设计方案进行确认与设计方案进行评审，确保施工方案的可行性。
2.现场勘测与安全策划：对施工现场进行勘测，编制安全策划及施工方案。
3.设备安装及线路布线：按照设计方案要求，进行设备安装、管道布线等工作。
4.配线箱及配线架安装：安装配线箱及配线架，按照布线方案进行布线，并进行必要的标识。
5.光纤布线：根据布线方案，进行光纤布线，保证光纤质量。
6.电气接线及设备调试：进行电气接线，并进行设备的调试，确保设备正常运行。
7.通信系统调试：对通信系统进行调试，保证通信畅通。
8.工程验收：经过设备运行试验及施工方案的审核，对工程进行验收。
9.工程竣工及移交：完成工程后，组织移交工作。
五、施工要点：1.施工现场的准备：包括施工区域的划定、施工材料的准备、施工设备的安排等。
2.施工人员的安全教育：确保施工人员对安全事项有所了解，并落实到实际施工中。
3.施工材料及设备的选择：选择符合要求的施工材料及设备，确保施工质量。
4.施工流程的控制：严格按照施工流程进行施工，确保施工进度。
5.施工质量的检查：对施工过程中的关键环节进行质量检查，及时纠正问题。
6.施工安全的管理：加强施工现场的安全管理，确保施工人员及设备的安全。
综合布线工程施工技术

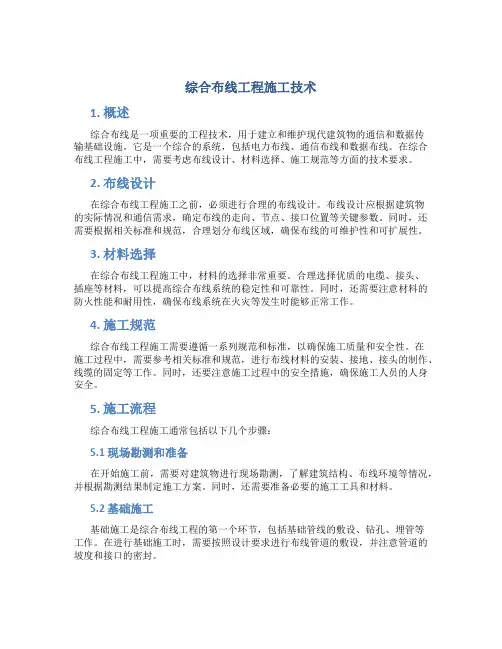

综合布线工程施工技术1. 概述综合布线是一项重要的工程技术，用于建立和维护现代建筑物的通信和数据传输基础设施。
它是一个综合的系统，包括电力布线、通信布线和数据布线。
在综合布线工程施工中，需要考虑布线设计、材料选择、施工规范等方面的技术要求。
2. 布线设计在综合布线工程施工之前，必须进行合理的布线设计。
布线设计应根据建筑物的实际情况和通信需求，确定布线的走向、节点、接口位置等关键参数。
同时，还需要根据相关标准和规范，合理划分布线区域，确保布线的可维护性和可扩展性。
3. 材料选择在综合布线工程施工中，材料的选择非常重要。
合理选择优质的电缆、接头、插座等材料，可以提高综合布线系统的稳定性和可靠性。
同时，还需要注意材料的防火性能和耐用性，确保布线系统在火灾等发生时能够正常工作。
4. 施工规范综合布线工程施工需要遵循一系列规范和标准，以确保施工质量和安全性。
在施工过程中，需要参考相关标准和规范，进行布线材料的安装、接地、接头的制作、线缆的固定等工作。
同时，还要注意施工过程中的安全措施，确保施工人员的人身安全。
5. 施工流程综合布线工程施工通常包括以下几个步骤：5.1 现场勘测和准备在开始施工前，需要对建筑物进行现场勘测，了解建筑结构、布线环境等情况，并根据勘测结果制定施工方案。
同时，还需要准备必要的施工工具和材料。
5.2 基础施工基础施工是综合布线工程的第一个环节，包括基础管线的敷设、钻孔、埋管等工作。
在进行基础施工时，需要按照设计要求进行布线管道的敷设，并注意管道的坡度和接口的密封。
5.3 电缆敷设电缆敷设是综合布线工程的核心环节。
在电缆敷设时，需要根据布线设计方案，按照一定的路径将电缆敷设到相应的位置。
同时，还需要注意电缆的保护和固定，防止损坏和打结。
5.4 接头安装接头安装是综合布线工程的重要环节。
在接头安装时，需要按照相关标准和规范，正确制作接头，并注意接头的可靠性和稳定性。
同时，还需要进行接头的测试和调试，确保接头的正常工作。
综合布线工程的施工步骤(3篇)
第1篇一、施工准备阶段1. 现场勘查：对施工场地进行详细的勘查，了解建筑结构、空间布局、设备分布等情况，为后续施工提供依据。
2. 设计审查：审查综合布线设计方案，确保其符合国家相关标准和规范，满足实际需求。
3. 材料设备准备：根据设计要求，准备所需的布线材料、设备、工具等，如双绞线、光纤、配线架、连接器、插座、适配器、测试仪等。
4. 人员组织：组建施工队伍，明确各工种人员职责，确保施工顺利进行。
二、施工阶段1. 工作区布线：按照设计要求，进行工作区布线，包括信息点安装、线缆敷设、线槽、桥架安装等。
2. 配线子系统布线：敷设水平线缆，连接楼层配线架和楼层设备，确保线缆长度、质量符合要求。
3. 干线子系统布线：敷设垂直线缆，连接楼层配线架和设备间，确保线缆长度、质量符合要求。
4. 建筑群子系统布线：根据实际需求，敷设建筑群内部及与外部网络的连接线缆，确保线缆质量、长度符合要求。
5. 设备间布线：安装设备间内的配线架、机柜、电源等设备，敷设相关线缆，确保设备间布线合理、安全。
6. 线缆测试：对敷设完成的线缆进行测试，确保其性能符合设计要求。
7. 系统调试：对综合布线系统进行调试，确保各设备、线缆正常运行。
三、施工验收阶段1. 施工验收：按照国家相关标准和规范，对施工质量进行验收，包括材料、设备、施工工艺等方面。
2. 系统测试：对综合布线系统进行测试，确保其性能、稳定性符合设计要求。
3. 文档编制：整理施工过程中产生的各类文档，包括设计文件、施工记录、测试报告等。
4. 系统交付：将综合布线系统交付给用户，并提供必要的培训和售后服务。
四、后期维护阶段1. 定期检查：对综合布线系统进行定期检查，确保其正常运行。
2. 故障处理：发现故障时，及时进行修复，确保系统稳定运行。
3. 更新升级：根据用户需求，对系统进行升级和扩展，提高系统性能。
总之，综合布线工程施工是一项复杂的系统工程，需要严格按照规范、标准进行操作。
综合布线施工方案和措施
综合布线施工方案和措施1施工材料准备1、主要材料有敷设用管、线、信息插座及电话插座。
（1）材料规格、数量、质量在施工前应进行检查，无出厂检验证明的材料不得在工程中使用。
（2）各种型材的材质、规格、型号应符合设计文件的规定。
（3）金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。
（4）管材采用焊接钢管，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
2、缆线的要求：（1）对电缆线的电气性能按国家检测标准进行抽样测试，并作好测试记录。
（2）电缆线标志、标签内容应齐全、清晰，必须有出厂证明及合格证。
（3）电缆外护线套需完整无损。
（4）电缆线的规格应符合设计的规定和合同要求。
3、接插件要求：（1）插座连接器的型号、数量及安装位置须满足设计要求。
（2）信息插座、配线模块及其它接插件的部件型号、材质须满足设计要求。
2技术要求1、根据设计要求及图纸内容，对信息点的分布位置、数量及用途进行明确，然后确定信息插座、线等封样。
2、根据各层已做好的线槽，将线缆通过金属管引进到每个房间的吊顶内部、墙壁或者柱子等部位的信息插座。
3、水平布线子系统的通信距离即配线架到工作区的信息插座之间的线缆长度小于90m，其它相关线缆、配线架上的跳线和工作区中的连线不超过10m，一般跳线小于6m，信息连线小于3m。
4、综合布线采用标记管理线路。
通过信息插座标记、电缆标记、插入标记的色标来表明楼层交接间、序号；电缆线的起始位置和线缆的性质。
5、在施工过程中除随时进行分区测试外，在整个工程完工后，对系统进行整体自测。
测试通路真正模拟实际应用环境，即测试通路中包括线缆、连接线、插座和插头。
3主要施工工具及机具煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳、网络测试仪、测通断仪器、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠、剥线器、压线工具等4操作工艺1、施工工艺顺序管路敷设→放线→端接→做标识→链路测试→跳线及测试→信息插座安装(1）管路敷设：1）工程采用金属电线管，管路连接应采用专用扣压式连接头进行连接。
综合布线工程施工的工序
综合布线工程施工的工序一、前期准备工作在进行综合布线工程施工之前，首先需要进行前期准备工作。
包括设计方案的论证和调研，确定布线的需求，确定布线的类型和配置方案等。
同时需要对施工现场进行勘察，了解建筑物的结构和布局，确定布线的走向和位置。
二、预埋管道的施工预埋管道的施工是综合布线工程中的第一个工序。
预埋管道需要在建筑物的结构施工之前完成。
预埋管道需要根据设计方案进行施工，在建筑物的结构混凝土浇筑之前，将管道嵌入到混凝土中。
预埋管道的施工需要考虑布线的走向和位置，同时需要注意管道的密封和防水性能。
三、架空线槽的施工架空线槽是综合布线工程中的重要部分，它是连接各个布线点的主要通道。
架空线槽的施工需要根据设计图纸进行，需确定线槽的位置和尺寸，并且需要注意线槽的安装平整和固定牢固。
同时还需要注意线槽的连接和接地等细节工作。
四、布线的施工布线是综合布线工程的核心内容，包括网络布线、电话布线、电力布线等。
布线的施工需要根据设计图纸进行，需要注意布线的走向、位置以及布线的连接和固定。
同时需要考虑布线的线缆种类、规格和类型的选择。
五、面板安装面板安装是布线工程的最后一道工序，面板安装需要根据设计图纸进行，需要注意面板的位置和安装方式，同时还需要注意面板的连接和接地等细节工作。
面板安装完成之后，需要对整个布线系统进行检查和测试，确保系统安装正确并且运行稳定。
以上就是综合布线工程施工的工序介绍，综合布线工程是建筑物内部的基础设施工程，它为各种设备提供了数据传输和电力支持。
在进行综合布线工程施工的过程中，需要根据设计方案进行施工，并且需要注意工程的细节和质量，确保工程的施工质量和安全性。
综合布线系统工程施工
综合布线系统工程施工一、综合布线系统工程概述随着信息技术的不断发展和应用，综合布线系统在现代建筑中的应用已经成为不可或缺的一部分。
综合布线系统是指通过网络光纤、网络电缆等传输介质，将各种信息传输设备（如计算机、电话、摄像头等）连接到一起，实现信号的传输和管理。
它是建筑物内部信息传输的核心基础设施，具有灵活性强、维护管理方便等优点，为用户提供了便捷的信息服务。
综合布线系统工程包括了布线系统的设计、安装、调试等工作，其质量直接影响到系统的性能和稳定性。
因此，在综合布线系统工程施工中要严格按照相关标准和规范进行操作，确保系统的可靠性和安全性。
二、综合布线系统工程施工前的准备工作1. 确定需求：在进行综合布线系统工程施工前，需与业主进行充分沟通，了解其实际需求和要求，确定系统的功能、规模和技术参数。
2. 编制施工方案：根据需求确定的要求，编制详细的施工方案，包括设计方案、材料清单、人力资源配置等。
3. 选购材料：根据布线系统的设计方案，选购符合要求的布线材料和设备，保证施工材料的质量和性能。
4. 安全考虑：在施工前需对施工现场进行安全评估，保证施工过程中的安全，做好风险预防和安全措施。
三、综合布线系统工程施工过程1. 布线设计：根据需求确定的方案，进行详细的布线设计，包括布线路径、布线方式、布线材料等，确保系统的可靠性和稳定性。
2. 材料准备：根据设计方案，准备好所需的布线材料和设备，并对其进行检查和测试，保证质量合格。
3. 线缆敷设：按照设计方案，对布线路径进行标定，进行线缆的敷设和固定，保证线缆的整洁、规范。
4. 连接设置：对线缆进行端口连接和设置，保证连接正确、稳定。
5. 系统调试：对已敷设完成的系统进行调试，测试各种信号的传输性能，确保系统的正常工作。
6. 系统验收：在调试完成后，对系统进行全面的验收测试，确保系统性能满足要求，达到用户的使用需求。
7. 工程收尾：施工完成后，整理并清理施工现场，保证施工质量和安全。
综合布线施工技巧
综合布线施工技巧
一、分级安装
首先，在施工前，需要根据客户的需求准备好不同种类的电缆，如CAT5、CAT6、双绞线，以及其他相关设备。
根据电缆的类型和客户的需求，安装工程师要按客户的需求，按照分级安装的原则，进行布线和安装工作，以保护数据的传输质量，使整个布线工程更加合理、高效。
二、正确选择电缆
在安装布线时，电缆的选择也十分重要。
电缆的选择取决于电线的类
型和用途。
比如，如果用于数据传输，通常可以选择CAT5电缆或者CAT6
电缆，CAT6电缆的传输质量要比CAT5电缆质量要高；同时，双绞线也可
以被用于安装新的布线，根据传输需求，可以选择适当的双绞线。
三、安装设备
安装新的布线之后，接下来要做的就是安装相关设备，如交换机、路
由器等。
安装设备时，需要注意网络设备的类型，有些网络设备是有特殊
安装要求的，安装工程师要熟悉设备的安装要求，以保证系统的正常运行
和安全操作。
四、安装维护
最后，综合布线安装完成之后，应当做好固定及维护工作，以确保设
备的稳定运行。
综合布线工程施工方案(3篇)
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，综合布线系统在现代建筑中扮演着至关重要的角色。
本项目旨在为某建筑提供高效、稳定、可靠的综合布线系统，以满足其通信、数据传输、监控等多功能需求。
2. 项目目标（1）实现建筑物内通信线路的统一规划和设计；（2）满足各类通信设备的接入需求；（3）确保系统稳定运行，降低维护成本。
3. 项目范围本项目涵盖建筑物内所有通信线路的敷设、连接、测试及验收工作。
二、施工准备1. 施工人员组织一支具备丰富经验的专业施工队伍，包括项目经理、技术员、施工员等。
2. 施工材料（1）缆线：包括UTP对绞电缆、光缆等；（2）连接器、插座、适配器等；（3）桥架、线槽、线管等；（4）测试仪器等。
3. 施工设备（1）敷设工具：电缆卷筒、牵引机、剪刀等；（2）连接工具：剥线钳、压线钳、打线钳等；（3）测试设备：网络测试仪、光纤测试仪等。
三、施工流程1. 工程测量（1）对建筑物进行测量，确定布线位置；（2）绘制施工图，标注线路走向、设备位置等。
2. 线路敷设（1）根据施工图，敷设缆线，确保缆线平直、无扭曲；（2）在敷设过程中，注意缆线与其他线路的隔离，保持最小净距离；（3）在缆线两端贴上标签，注明起始和终端位置。
3. 线路连接（1）按照设计要求，连接缆线与设备；（2）确保连接牢固、可靠；（3）测试连接质量，确保无误。
4. 系统测试（1）使用测试仪器对系统进行测试，包括线路通断、传输速率、信号质量等；（2）根据测试结果，对系统进行调整和优化。
5. 工程验收（1）组织验收小组，对施工质量进行验收；（2）验收合格后，进行系统交付使用。
四、施工要求1. 施工人员应严格按照施工图纸和规范要求进行施工；2. 施工过程中，注意安全防护，防止发生安全事故；3. 施工材料应选用合格产品，确保工程质量；4. 施工过程中，及时进行质量检查和验收，发现问题及时整改。
五、总结本综合布线工程施工方案旨在为用户提供一个高效、稳定、可靠的综合布线系统。
综合布线工程施工方案
综合布线工程施工方案一、项目概况综合布线工程是指在建筑物内部、外部、机房内、机房外等不同场所通过化纤导线、光纤、合成肆电缆、配线线槽等布线设备，将信息传输设备互相连接，从而达到信息共享的目的。
本次施工项目为某大型商业办公楼多功能综合布线工程施工。
二、施工准备工作1. 初步方案设计：根据建筑结构和业主需求，进行初步布线方案设计。
2. 施工图制作：由专业设计人员制作综合布线工程详细施工图。
3. 采购材料：根据施工图确定所需材料清单，进行采购。
4. 施工人员培训：组织施工人员进行相关培训，熟悉施工流程和安全注意事项。
5. 确定施工时间：制定施工计划，确保施工进度和质量。
6. 安全防护：在施工现场设置安全防护标识，保障施工人员和设备的安全。
三、布线设备安装1. 网线布设：根据施工图指引，进行网线的布设，连接网络设备。
2. 光纤布设：根据设计要求，进行光纤的布设和连接。
3. 配线线槽安装：安装配线线槽，将布设好的网线、光纤等线缆进行整理和连接。
4. 机房设备安装：根据设计要求，安装机房内的布线设备和网络设备。
5. 连接测试：对布设好的线缆和设备进行连接测试，确保连接正常。
四、质量验收1. 线缆接头检查：检查线缆的接头是否牢固，没有松动现象。
2. 设备连接检查：检查设备之间的连接是否正确，无误差。
3. 信号测试：对布设好的线缆和设备进行信号测试，确保信号传输正常。
4. 安全检查：对施工现场进行安全检查，确保施工符合安全规范。
五、施工总结本次综合布线工程施工过程中，按照设计要求和施工计划，组织施工人员进行施工，经过严格质量验收，最终完成了项目的施工任务。
在未来使用过程中，业主可根据需求进行调整和升级，以满足不同的信息传输需求。
六、安全防护措施1. 施工现场必须设置警示标志，明确标识工作区域和危险区域。
2. 施工人员必须佩戴安全帽、安全鞋、手套等个人防护用品。
3. 施工设备必须符合安全标准，定期检查和维护设备。
综合布线系统工程的主要施工技术措施及施工方法
综合布线系统工程的主要施工技术措施及施工方法（一）线槽、线管施工1、预埋盒（1）、预埋盒底边离装修后地面300mm高，应与墙体可靠牢固，边框应横平紧直。
（2）、盒口与装修后墙面平齐（凹进去时，应小于5mm），并与线管固牢。
（3）、预埋盒附近应该有电源插座，且离开电源大于150mm。
（4）、两个并排的预埋盒之间若用线管连接，线管在预埋盒及线槽内露出部分应小于5mm（含管口护套）。
2、线管（1）、线管在吊顶内走捷径沿墙暗埋，并与DVD插座预埋盒相连接。
敷设中应尽量减少弯头数目，一般从预埋盒到水平线槽之间的弯头数目小于3个，否则应加分线盒。
（2）、线管弯头处的转弯半径不能太小，应大于50mm。
（3）、线管在吊顶内敷设时，与楼顶、梁等固定点不应太少，以免下坠，两固定点间距离应小于2m。
（4）、线管与线槽和预埋盒要固牢（螺母固定或焊接），并在管口处套上塑料护套。
（5）、线管敷设应该避开强电线路、日光灯和动力设备以及障碍物。
（6）、所有线管在敷设时，管内应预留铁丝16#，以便于敷设电缆。
（7）、两段线管连接时，两端管口应平齐，管内应无杂物，外套管应与两管焊牢。
3、水平线槽（1）、两段线槽的连接：要加厚度为1.5-2mm的水平线槽连接件，包在水平线槽接缝处，用圆头螺钉（头在线槽内尾朝外）固牢。
（2）、线槽的支撑：每米长设一个三角架支撑点，三角架不应脱离线槽。
（3）、线槽走势：应该避开强电线路、日光灯和动力设备，避开障碍物时要平滑过渡，不能有陡变或扭曲现象。
（4）、弯通、三通应该有过渡段，保证线缆有较大的转弯半径。
（5）、水平线槽应可靠接地。
4、垂直线槽垂直线槽安装在线槽架上，垂直干缆固定在线槽内的线缆桥架上，垂直线槽不应承担垂直干缆的重量，并应可靠接地。
地面石材铺装施工方法1.1.施工准备1、材料（1）花岗岩板材规格、尺寸、形状及颜色符合设计要求，各项性能指标必须满足技术规程及国家检验标准的要求，采用国产高档花岗岩板材；颜色：同一批板材的颜色、花纹基本协调，版面不能有明显扫纹；外观质量达到优等品标准；体积密度≥ 2.5g/cm3吸水率≤ 1.0%干燥压缩强度≥60Mpa弯曲强度≥8Mpa镜面光洁度≥95度同一块板材厚度允许极差≤ 1.5mm镜面板材长度允许公差≤0.5mm粗面板材长度允许公差≤ 1.5mm镜面板材角度允许公差≤0.4mm粗面板材角度允许公差≤0.6mm拼缝板材正面和侧面的夹角≤90度镜面板材的正面应具有镜面光泽，能清晰地反映出景物不允许出现缺棱、缺角、裂纹、色斑、坑窝、色线等缺陷板材加工需用大砂锯、自动磨光机及红外线切边机（2）主要品种：蓝宝B2花岗岩。
第5章 综合布线工程施工技术
② 不同规模的综合布线工程，既有建筑 物内的布线系统，又有建筑群间的布线系统。 综合布线工程中除了数据通信外，通常 还有语音、有线电视、安防监控等其他弱电 系统。 因此综合布线工程的安装施工，还要根 据项目的内容，符合国家颁发的通信行业标 准《本地电话网用户线线路工程设计规范》 （YD5006—95）、《本地网通信线路工程验收 规范》、《通信管道工程施工及验收技术规 范》、《有线电视系统工程技术规范》 （GB50200—94）、《市内通信全塑电缆线路 工程施工及验收技术规范》等标准的规定。
5.4.2 信息插座与底座安装
图5-1 地面信息插座的各种安装方法示意图
图5-2 安装在墙上的信息插座示意图
5.5 双绞线敷设施工
5.5.1 5.5.2 5.5.3 5.5.4 5.5.5 5.5.6 5.5.7 双绞线敷设施工基本要求 双绞线牵引技术 建筑物内配线双绞线布线 建筑物内主干双绞线布线 信息插座端接 配线架端接 大对数电缆的端接
（3）抽测线缆的性能指标
5.3 布线系统的管槽安装
5.3.1 5.3.2 5.3.3 5.3.4
金属管安装 金属槽安装 PVC管槽安装 管槽选择计算方法
5.3.1 金属管安装
1．金属管的加工要求
金属管的加工应符合下列要求。 ① 为了防止在穿电缆时划伤电缆，加工 后的管口必须用钢锉或角磨机磨去管口应无 毛刺和尖锐棱角。 ② 为了减小直埋管在沉陷时管口处对电 缆的剪切力，金属管口宜做成喇叭形。
③ 金属管在弯制后，不应有裂缝和明显 的凹瘪现象，弯曲程度过大，将减小金属管 的有效管径，造成穿设电缆困难。 ④ 金属管的弯曲半径不应小于所穿入电 缆的最小允许弯曲半径。 ⑤ 镀锌管锌层剥落处应涂防腐漆，可增 加使用寿命。
综合布线工程施工方案
综合布线工程施工方案主要包括以下几个方面：工程概述、施工准备、施工流程、施工要点、质量控制、安全防护和施工进度计划。
以下是一篇综合布线工程施工方案的范例，字数超过500字。
一、工程概述本项目为某企业办公大楼综合布线工程，主要包括楼内各办公室、会议室、多功能厅等场所的通信网络、数据网络和安防网络的布线。
工程范围包括楼层间垂直布线、水平布线、设备间布线、室内外布线等。
二、施工准备1. 技术准备：熟悉施工图纸，了解设计意图，明确施工要求。
对施工人员进行技术交底，确保施工人员掌握相关技术知识和操作技能。
2. 材料准备：根据工程量清单，提前采购所需电缆、光缆、接插件、线槽、桥架等材料。
并对材料进行验收，确保材料质量符合国家标准。
3. 设备准备：准备施工所需的工具和设备，如电缆切割器、剥线钳、压线钳、熔接机、线槽切割机等。
4. 现场准备：了解现场情况，明确施工部位，清理施工障碍，确保施工顺利进行。
三、施工流程1. 楼层间垂直布线：按照设计图纸，从设备间引出垂直电缆，通过电梯井、竖井等通道，布设至各楼层。
2. 水平布线：从楼层间垂直布线接出，分别布设至各办公室、会议室等场所。
3. 设备间布线：根据设备间布局，布设设备间内部电缆、光缆，连接各设备。
4. 室内外布线：根据设计要求，布设室内外光缆，确保通信畅通。
5. 系统测试：施工完成后，对整个布线系统进行测试，确保系统性能符合设计要求。
四、施工要点1. 电缆布线：按照设计图纸，合理规划电缆走向，避免电缆交叉、打结。
电缆固定间距均匀，不宜过长或过短。
2. 光缆布线：光缆布线应尽量远离电磁干扰源，采用专用线槽或管道布设。
光缆熔接应采用专业设备，确保熔接质量。
3. 接插件安装：接插件应安装牢固，接触良好。
电源线、数据线、音频线等应分类标识，便于管理和维护。
4. 线槽、桥架安装：线槽、桥架应固定牢固，横平竖直。
线槽内电缆、光缆应整齐排列，不宜过于拥挤。
5. 防护措施：施工过程中，应做好防护措施，防止电缆、光缆受损。
综合布线系统工程施工
综合布线系统工程施工1. 引言综合布线系统工程是指在建筑物或场地内通过一定的规划和组织，进行电信、数据通信、安防等各类信息传输设备和线缆的布设、连接和管理的工程。
本文将着重介绍综合布线系统工程的施工过程和注意事项。
2. 施工准备工作在进行综合布线系统工程施工之前，首先需要进行全面的准备工作。
这包括确定工程需求、编制施工方案、准备施工材料和设备、确定施工人员及责任分工等。
2.1 工程需求确定在工程需求确定阶段，需要清楚地了解用户的需求，包括网络规划、通信设备需求、安防监控需求等，并根据需求确定布线方案。
2.2 施工方案编制根据需求，编制详细的施工方案，包括工程实施计划、布线设计图纸、材料清单、工时计划等内容，确保施工过程有条不紊地进行。
2.3 施工材料和设备准备准备需要的布线材料和设备，确保施工过程中材料供应充足、设备完好，提高施工效率。
2.4 施工人员和责任分工确定施工队伍的人员构成，包括施工队长、布线工、技术支持人员等，明确各人员的职责和分工，保证施工过程的顺利进行。
3. 施工过程综合布线系统工程的施工过程包括布线预埋、线缆敷设、接线连接、设备安装和调试等环节，下面将详细介绍每个环节的施工步骤。
3.1 布线预埋1.根据布线设计图纸确定布线路径，打开墙壁、地面等需要预埋的位置。
2.预埋管道或线槽，注意管道与线槽的连接紧密，避免损坏。
3.对预埋位置进行验收，确保预埋质量符合要求。
3.2 线缆敷设1.根据布线设计图纸，在预埋管道或线槽中敷设线缆，注意线缆的整齐、不拉扯等问题。
2.确保线缆的连接稳固可靠，避免在后续使用中出现线路故障。
3.对线缆进行验收，保证敷设质量符合要求。
3.3 接线连接1.根据布线设计图纸对线缆进行接线连接，确保连接正确、无错位。
2.对连接进行测试，验证连接是否正常，确保信息传输无误。
3.4 设备安装1.安装设备，如交换机、路由器等终端设备，按照设备安装要求进行安装。
2.对设备进行供电、开机测试，确保设备能够正常运行。
综合布线工程施工规范及技术要求
综合布线工程施工规范及技术要求一、总则本规范适用于综合布线工程的工程实施、调试、检测、质量控制。
综合布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。
区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。
本规范依据现行国家规范与标准：➢《综合布线系统工程设计规范》GB50311-2016➢《综合布线系统工程验收规范》GB50312-2016➢《民用建筑电气设计规范》JGJ16-2008➢《建筑电气工程实施质量验收规范》GB50303-2015➢《通信管道与通信工程设计规范》GB50373-2006二、施工技术要求1、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
2、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线3、导线间和导线对地间电阻必须大于0.5MΩ，使用兆欧表测试。
4、各弱电子系统均用星型结构。
5、进线穿线管2~3根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。
6、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
7、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
8、暗管直线敷设长度超过30米时，中间应加装过线盒。
9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
10、暗管弯曲半径不得小于该管外径的6~10倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工前的准备工作主要包括技术准备、施工前的环境检 查、施工前设备器材及施工工具检查、施工组织准备等环 节。 1.技术准备工作 （1）熟悉综合布线系统工程设计、施工、验收的规范要 求，掌握综合布线各子系统的施工技术以及整个工程的施 工组织技术。 （2）熟悉和会审施工图纸。认真读懂施工图纸，理解图 纸设计的内容，掌握设计人员的设计思想。
综合布线工程竣工验收主要包括三个阶段：工程验收准备， 工程验收检查，工程竣工验收。工程验收工作主要由施工 单位、监理单位、用户单位三方一起参与实施的。 1.工程验收准备 工程竣工完成后，施工单位应向用户单位提交一式三份的 工程竣工技术文档，具体应 包含以下内容： （1）竣工图纸。 （2）设备材料清单。 （3）安装技术记录。 （4）施工变更记录。 （5）测试报告。
（2）房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应 符合设计要求。
（3）对设备间铺设活动地板应专门检查，地板板块铺设必 须严密坚固。每平方米水平允许偏差不应大于2mm，地板 支柱牢固，活动地板防静电措施的接地应符合设计和产品 说明要求。
（4）楼层配线间、二级交接间、设备间应提供可靠的电源 和接地装置。
（5）楼层配线间、二级交接间、设备间的面积，环境温湿 度、照明、防火等均应符合设计要求和相关规定。
一、工程实施前的准备工作
3.施工前的器材检查 工程施工前应认真对施工器材进行检查，经检验的器材应做
好记录，对不合格的器材应单独存放，以备检查和处理。
(1)型材、管材与铁件的检查要求: 1）各种型材的材质、规格、型号应符合设计文件的规定 。 2）管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，
管孔无变形，孔径、壁厚应符合设计要求。 3）管道采用水泥管道时，应按通信管道工程施工及验收中相关
规定进行检验。 4）各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭
曲、飞刺、断裂或破损。 5）铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、
气泡等缺陷。
一、工程实施前的准备工作
（2）电缆和光缆的检查要求 1）工程中所用的电缆、光缆的规格和型号应符合设计的 规定。 2）每箱电缆或每圈光缆的型号和长度应与出厂质量合格 证内容一致。 3）缆线的外护套应完整无损，芯线无断线和混线，并应 有明显的色标。 4）电缆外套具有阻燃特性的，应取一小截电缆进行燃烧 测试。 5）对进入施工现场的线缆应进行性能抽测。
1 综合布线工程施工基本要求
（3）熟悉与工程有关的技术资料，如厂家提供的说明书和产品测 试报告、技术规程、质量验收评定标准等内容。
（4）技术交底 技术交底工作主要由设计单位的设计人员和工程安装承包单位 的项目技术负责人一起进行的。技术交底的主要内容包括：
➢ 设计要求和施工组织设计中的有关要求； ➢ 工程使用的材料、设备性能参数； ➢ 工程施工条件、施工顺序、施工方法； ➢ 施工中采用的新技术、新设备、新材料的性能和操作使用方法； ➢ 预埋部件注意事项； ➢ 工程质量标准和验收评定标准； ➢ 施工中安全注意事项。
三、工程竣工验收要求
2.工程验收检查 工程验收检查工作主要包含下面内容： （1）信息插座检查 （2）楼内线缆的敷设检查 （3）管槽施工检查 （4）线缆端接检查 （5）机柜和配线架的检查 （6）楼宇之间线缆敷设检查
三、工程竣工验收要求
3.工程竣工验收 工程竣工验收包含整个工程质量和传输性能的验收。 工程质量验收是通过到工程现场检查的方式来实施的。 传输性能的验收是通过标准测试仪器对工程所涉及的 电缆和光缆的传输通道进行测试，以检查通道或链路 是否符合ANSI/TIA/EIA TSB-67标准。
一、工程实施前的准备工作
（5）编制施工方案。 （6）编制工程预算。工程预算具体包括工程材料清单和施
工预算。 2.施工前的环境检查
在工程施工开始以前应对楼层配线间、二级交接间、设备 间的建筑和环境条件进行检查，具备下列条件方可开工：
一、工程实施前的准备工作
（1）楼层配线间、二级交接间、设备间、工作区土建工程 已全部竣工。房屋地面平整、光洁，门的高度和宽度应不 妨碍设备和器材的搬运，门锁和钥匙齐全。
工图中反映出来。 对部分场地或工段要及时进行阶段检查验收，确保工程质量。 6. 制订工程进度表。为了确保工程能按进度推进，必须认真做好
工程的组织管理工作，保证每项工作能按时间表及时完成，建 议使用督导指派任务表、工作间施工表等工程管理表格，督导 人员依据这些表格对工程进行监督管理。
三、工程竣工验收要求
2 综合布线管路和槽道安装技术
一、管路和槽道的类型与规格
根据综合布线施工的场合可以选用不同类型和规格的管 路和槽道。 1.明敷管路 旧建筑物的布线施工常使用明敷管路，新的建筑物应少 用或尽量不用明敷管路。在综合布线系统中明敷管路常 见的有钢管、PVC线槽、PVC管等。因此在一些造价较 低、要求不高的综合布线场合需要使用PVC线槽和PVC 管。
ห้องสมุดไป่ตู้
一、工程实施前的准备工作
（3）配线设备的检查要求 1）检查机柜或机架上的各种零件是否脱落或碰坏， 表面如有脱落应予以补漆。各种零件应完整、清晰。 2）检查各种配线设备的型号，规格是否符合设计要 求。各类标志是否统一、清晰。 3）检查各配线设备的部件是否完整，是否安装到位。
二、工程施工过程中的注意事项
工程实施工程中要求注意以下问题： 1. 施工督导人员要认真负责，及时处理施工进程中出现的各种情
况，协调处理各方意见。 2. 如果现场施工碰到不可预见的问题，应及时向工程单位汇报，
并提出解决办法供工程单位当场研究解决，以免影响工程进度。 3. 对工程单位计划不周的问题，在施工过程中发现后应及时与工
程单位协商，及时妥善解决。 4. 对工程单位提出新增加的信息点，要履行确认手续并及时在施
综合布线工程施工技术
重点内容： ➢综合布线工程施工基本要求 ➢线缆布线技术 ➢模块端接技术 ➢110配线系统安装技术 ➢BIX配线系统安装技术 ➢模块化数据配线架安装技术 ➢光纤连接技术 难点内容： ➢110配线系统安装技术 ➢BIX配线系统安装技术 ➢光纤连接技术
1 综合布线工程施工基本要求
综合布线工程的组织管理工作主要分为三个阶段：工程 实施前的准备工作、施工过程中组织管理工作、工程竣工 验收工作。
