浅谈发电机转子接地
发电机转子接地保护原理
发电机转子接地保护原理发电机转子接地保护是一种重要的电力设备保护措施，其原理是通过对发电机转子进行接地保护，确保设备的安全运行和人身安全。
本文将从发电机转子接地保护的原理、作用、保护装置和应用等方面进行介绍。
一、原理发电机转子接地保护的原理是基于电气设备的接地原理。
在正常情况下，发电机转子是绝缘的，与地之间不存在直接的电流通路。
而当发电机转子出现漏电故障时，故障电流会通过接地路径流向地面，形成接地电流。
发电机转子接地保护通过检测接地电流的存在与否，判断转子是否存在漏电故障，从而实现对设备的保护。
二、作用发电机转子接地保护的主要作用是：1. 避免漏电引起的设备损坏：当发电机转子出现漏电故障时，接地保护装置能够及时检测到接地电流的存在，并迅速切断电源，防止漏电引起的设备损坏。
2. 保护人身安全：漏电电流会导致设备带电，存在触电的危险。
通过及时切断电源，发电机转子接地保护能够保护人身安全，避免触电事故的发生。
三、保护装置发电机转子接地保护通常由以下几个主要部分组成：1. 接地电流检测装置：用于检测发电机转子的接地电流。
通常采用电流互感器进行检测，将接地电流信号转化为电压信号。
2. 比较器：将接地电流信号与设定值进行比较，当接地电流超过设定值时，触发保护装置动作。
3. 断路器：一旦接地电流超过设定值，断路器会迅速切断电源，防止接地电流继续流向地面。
四、应用发电机转子接地保护广泛应用于各种类型的发电机组，包括水轮发电机组、汽轮发电机组和柴油发电机组等。
在发电机运行过程中，定期检查和测试发电机转子接地保护装置的性能，确保其正常工作，是保证设备和人身安全的重要措施。
总结：发电机转子接地保护是一种重要的电力设备保护措施，通过对发电机转子进行接地保护，能够有效避免漏电引起的设备损坏和触电事故的发生。
其原理是基于电气设备的接地原理，通过检测接地电流的存在与否，判断转子是否存在漏电故障。
发电机转子接地保护通常由接地电流检测装置、比较器和断路器等部分组成。
发电机转子接地的原理

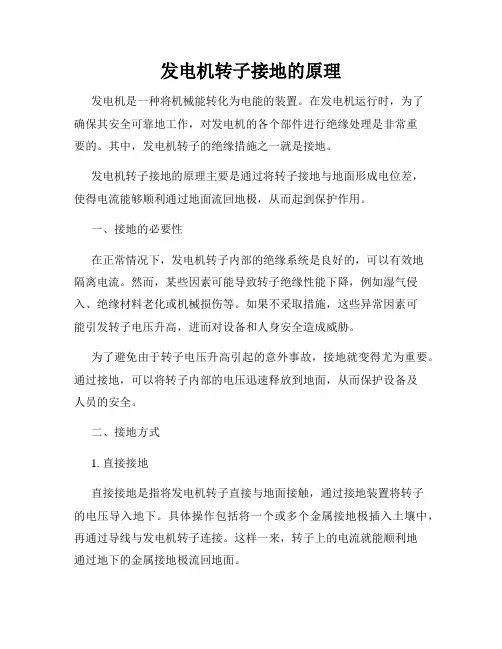

发电机转子接地的原理发电机是一种将机械能转化为电能的装置。
在发电机运行时，为了确保其安全可靠地工作，对发电机的各个部件进行绝缘处理是非常重要的。
其中，发电机转子的绝缘措施之一就是接地。
发电机转子接地的原理主要是通过将转子接地与地面形成电位差，使得电流能够顺利通过地面流回地极，从而起到保护作用。
一、接地的必要性在正常情况下，发电机转子内部的绝缘系统是良好的，可以有效地隔离电流。
然而，某些因素可能导致转子绝缘性能下降，例如湿气侵入、绝缘材料老化或机械损伤等。
如果不采取措施，这些异常因素可能引发转子电压升高，进而对设备和人身安全造成威胁。
为了避免由于转子电压升高引起的意外事故，接地就变得尤为重要。
通过接地，可以将转子内部的电压迅速释放到地面，从而保护设备及人员的安全。
二、接地方式1. 直接接地直接接地是指将发电机转子直接与地面接触，通过接地装置将转子的电压导入地下。
具体操作包括将一个或多个金属接地极插入土壤中，再通过导线与发电机转子连接。
这样一来，转子上的电流就能顺利地通过地下的金属接地极流回地面。
直接接地方法有一定的局限性，主要表现在以下几个方面：- 当土壤电阻率较高时，直接接地的效果不佳，可能导致无法将转子上的电流有效导入地面。
- 直接接地可能存在电流过大的问题，特别是在发电机容量较大的情况下，电流过大会对设备产生不利影响。
- 直接接地无法处理带电体可能与接地体之间的电位差，即不能完全防止电击。
2. 规定接地电阻为了解决直接接地方法存在的问题，规定接地电阻方法被引入。
根据规定，转子接地电阻应满足一定的数值范围，以限制电流通过。
当接地电阻过大时，可能导致电流无法及时流回地面；而当接地电阻过小时，电流过大可能会对设备产生危害。
通过采用规定接地电阻方法，可以：- 提高接地的可靠性，确保电流能够顺利通过地面流回地极。
- 避免电流过大对设备的损害。
- 有效防止电击危险，保护人身安全。
三、接地系统的组成发电机转子接地系统由以下几个组成部分构成：1. 接地极杆：接地极杆是插入土壤中的金属杆，它负责将转子电流导入地面。
发电机“大轴接地”和“转子接地”有什么不同
发电机“大轴接地”和“转子接地”有什么不同1、发电机大轴接地碳刷为什么不会发生转子一点接地报警呢？首先我们需要来区分“大轴接地”和“转子接地”这两个概念。
所谓大轴接地指的是整个转子的“金属表面”不能有静电荷积累，过多的静电荷累积会造成对地电位升高，从而将转子轴承的润滑油膜击穿使之失去润滑作用，进而发生转子轴颈与轴承轴瓦发生直接摩擦，所以我们要将转子的金属表面与大地相连，及时将累积的静电荷释放掉。
这也是大轴接地碳刷的作用之一，就是消除轴电压，防止产生轴电流。
转子接地指的是转子内部的电气绕组线棒发生接地，这是不允许的，因为转子的内部绕组电路是直流，在绝缘良好的情况下，绕组正负两极的对地电压平均分布，当发生一点接地时，会造成未接地的另一极对地电压升高到全电压，此时很容易将未接地一极绝缘击穿，所以发生一点接地故障后会迅速发展成两点接地，因此我们要设置一点接地保护，当发生一点接地时及时发出告警或投于跳闸将发电机退出运行。
2、发电机为何要在轴上装接地电刷？在轴上装接地电刷，使产生的轴电流可以通过此电刷接地，以减少对轴承的危害，这样做效果比采用绝缘轴承座好。
在发电机安装中由于气隙总是不那么均匀，另外线圈安装中阻抗也不近相同，发电机运行中会在发电机转子上感应出轴电压。
由于轴电压的存在，运行中该电压可通过转子两端轴承击穿油膜行成轴电流，烧坏轴瓦。
为了防止此种现象那么在发电机励端轴瓦座加绝缘（整个轴承对地绝缘），在汽端大轴用接地碳刷接地。
另外发电机励磁的各种保护及转子测量对地绝缘的地其实就是碳刷的大轴。
3、大轴接地碳刷有个作用是测量转子正负极对地的电压，怎么能测出电压呢？大轴不是接地的，轴承座是绝缘的，有厚厚的绝缘垫，大轴旋转时，也是悬空的，靠油膜和轴承座接触。
运行中，发电机的转子线圈不允许两点接地（否则会出严重事故），有一点接地必须及时处理。
大轴的碳刷是通过“转子接地继电器”接地的，“转子接地继电器”同时接有转子的正极和负极，一旦转子正极、负极或正负之间有任何一点有漏电到转子上，大轴的电位会发生变化，“转子接地继电器”就会检测出来，提醒运行人员处理。
浅谈转子接地原因及处理方法

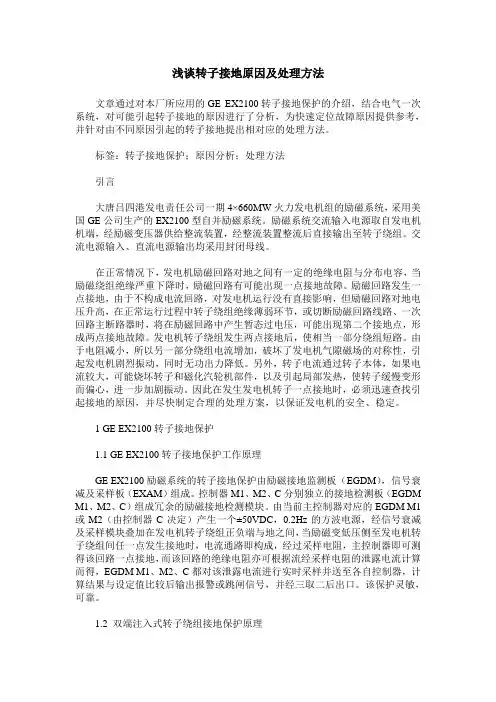

浅谈转子接地原因及处理方法文章通过对本厂所应用的GE EX2100转子接地保护的介绍，结合电气一次系统，对可能引起转子接地的原因进行了分析，为快速定位故障原因提供参考，并针对由不同原因引起的转子接地提出相对应的处理方法。
标签：转子接地保护；原因分析；处理方法引言大唐吕四港发电责任公司一期4×660MW火力发电机组的励磁系统，采用美国GE公司生产的EX2100型自并励磁系统。
励磁系统交流输入电源取自发电机机端，经励磁变压器供给整流装置，经整流装置整流后直接输出至转子绕组。
交流电源输入、直流电源输出均采用封闭母线。
在正常情况下，发电机励磁回路对地之间有一定的绝缘电阻与分布电容，当励磁绕组绝缘严重下降时，励磁回路有可能出现一点接地故障。
励磁回路发生一点接地，由于不构成电流回路，对发电机运行没有直接影响，但励磁回路对地电压升高，在正常运行过程中转子绕组绝缘薄弱环节，或切断励磁回路线路、一次回路主断路器时，将在励磁回路中产生暂态过电压，可能出现第二个接地点，形成两点接地故障。
发电机转子绕组发生两点接地后，使相当一部分绕组短路。
由于电阻减小，所以另一部分绕组电流增加，破坏了发电机气隙磁场的对称性，引起发电机剧烈振动，同时无功出力降低。
另外，转子电流通过转子本体，如果电流较大，可能烧坏转子和磁化汽轮机部件，以及引起局部发热，使转子缓慢变形而偏心，进一步加剧振动。
因此在发生发电机转子一点接地时，必须迅速查找引起接地的原因，并尽快制定合理的处理方案，以保证发电机的安全、稳定。
1 GE EX2100转子接地保护1.1 GE EX2100转子接地保护工作原理GE EX2100励磁系统的转子接地保护由励磁接地监测板（EGDM），信号衰减及采样板（EXAM）组成。
控制器M1、M2、C分别独立的接地检测板（EGDM M1、M2、C）组成冗余的励磁接地检测模块。
由当前主控制器对应的EGDM M1或M2（由控制器C决定）产生一个±50VDC，0.2Hz的方波电源，经信号衰减及采样模块叠加在发电机转子绕组正负端与地之间，当励磁变低压侧至发电机转子绕组间任一点发生接地时，电流通路即构成，经过采样电阻，主控制器即可测得该回路一点接地，而该回路的绝缘电阻亦可根据流经采样电阻的泄露电流计算而得，EGDM M1、M2、C都对该泄露电流进行实时采样并送至各自控制器，计算结果与设定值比较后输出报警或跳闸信号，并经三取二后出口。
发电机转子接地的原理
发电机转子接地的原理发电机转子接地是通过将转子与地电极相连，建立电流回路的一种操作。
它通常用于保护电力系统中的发电机设备，以防止因绝缘破坏或其他故障而导致电流通过转子及其他机械和设备。
下面将详细介绍发电机转子接地的原理。
发电机是由旋转的磁场和定子产生的电流相互作用产生电能的装置。
在常规情况下，发电机的转子绝缘良好，不与地电极或其他金属结构相连。
但是，在某些情况下，例如绝缘破坏、对地电压暂态等问题，转子可能会与地电极之间形成电流通路。
这时，如果没有采取有效的措施，这种电流就可能对转子和其他设备产生不利影响，甚至导致设备损坏。
转子接地的原理就是将转子与地电极之间建立一个低阻抗的电流回路，使电流能够通过这个回路流向地，从而避免通过机械和设备。
通过接地，电流将沿着接地装置进入地下，减小对设备和人员的危害。
一种常见的转子接地方法是使用接地刷。
接地刷由导电材料制成，安装在转子上靠近转子轴承的位置。
当转子与地电极之间存在电压时，接地刷就会紧密接触转子表面，并通过导电材料将电流引向地。
接地刷的材料通常是低电阻率的金属，如铜或银，以确保电流能够流动到地。
另一种常见的方法是使用接地装置，如电阻接地器或电感接地器。
这些装置可将转子与地电极之间的电阻或电感连接起来，形成一个可控制的电流路径。
通过调节接地装置中的电阻或电感，可以使电流达到所需的范围，以保护发电机和其他设备。
需要注意的是，转子接地应该是可靠的，并且要经常进行检查和维护。
如果发现接地装置损坏或存在故障，应及时修复或更换，以确保转子接地的有效性。
此外，对于特定的电力系统和发电机设备，可能会有其他特定的接地要求，请根据实际情况采取适当的措施。
一起燃气轮发电机转子接地故障原因浅析

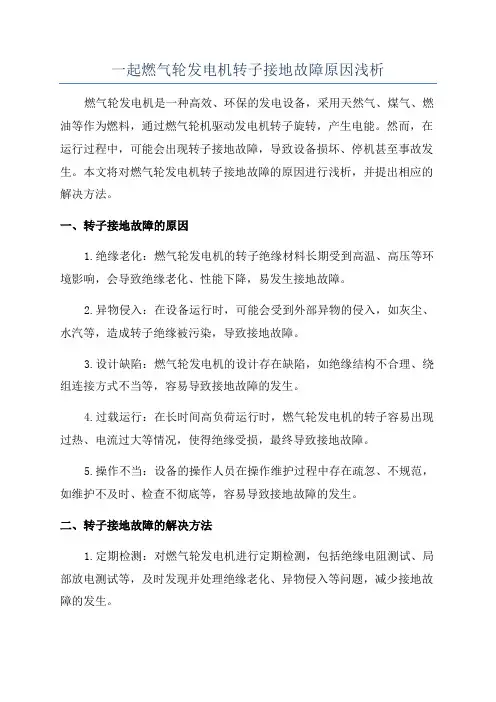

一起燃气轮发电机转子接地故障原因浅析燃气轮发电机是一种高效、环保的发电设备，采用天然气、煤气、燃油等作为燃料，通过燃气轮机驱动发电机转子旋转，产生电能。
然而，在运行过程中，可能会出现转子接地故障，导致设备损坏、停机甚至事故发生。
本文将对燃气轮发电机转子接地故障的原因进行浅析，并提出相应的解决方法。
一、转子接地故障的原因1.绝缘老化：燃气轮发电机的转子绝缘材料长期受到高温、高压等环境影响，会导致绝缘老化、性能下降，易发生接地故障。
2.异物侵入：在设备运行时，可能会受到外部异物的侵入，如灰尘、水汽等，造成转子绝缘被污染，导致接地故障。
3.设计缺陷：燃气轮发电机的设计存在缺陷，如绝缘结构不合理、绕组连接方式不当等，容易导致接地故障的发生。
4.过载运行：在长时间高负荷运行时，燃气轮发电机的转子容易出现过热、电流过大等情况，使得绝缘受损，最终导致接地故障。
5.操作不当：设备的操作人员在操作维护过程中存在疏忽、不规范，如维护不及时、检查不彻底等，容易导致接地故障的发生。
二、转子接地故障的解决方法1.定期检测：对燃气轮发电机进行定期检测，包括绝缘电阻测试、局部放电测试等，及时发现并处理绝缘老化、异物侵入等问题，减少接地故障的发生。
2.维护保养：加强设备的维护保养工作，定期清洁转子绕组表面，防止灰尘、水汽等异物侵入，保持良好的运行状态。
3.优化设计：对燃气轮发电机的绝缘结构、绕组连接方式等进行优化设计，减少设计缺陷对接地故障的影响。
4.控制负荷：合理控制燃气轮发电机的负荷运行，避免长时间高负荷运行导致转子过热、绝缘老化等问题，降低接地故障的风险。
5.培训人员：对设备操作人员进行培训，提高其对设备运行维护的意识和技能，减少操作不当导致接地故障的可能性。
总之，燃气轮发电机转子接地故障是一种常见的故障，其原因主要包括绝缘老化、异物侵入、设计缺陷、过载运行和操作不当等。
为降低接地故障发生的风险，需要加强设备的检测、维护保养工作，优化设计、控制负荷和培训人员等方面的工作。
发电机转子接地保护原理
发电机转子接地保护原理
发电机转子接地保护是一个重要的电气安全保护装置。
它的原理是基于电气设备中接地故障的特性。
当发电机转子发生接地故障时，电流会通过接地点流向地面，形成一条电流回路。
这会导致电流异常增大，可能引发设备损坏、火灾甚至人身伤害。
为了保护发电机和相关设备，需要在转子接地点安装转子接地保护装置。
该装置通过检测转子接地电流大小，以及与进行比较，当电流超过设定的阈值时，触发保护动作。
一种常用的转子接地保护装置是差动保护装置。
它通过测量转子接地点电流与发电机定子电流的差值，来判断是否发生接地故障。
如果差值超过设定值，就会触发保护动作，例如切断发电机与电网之间的连接。
另一种常见的保护装置是可靠接地装置。
它通过将转子接地点与地面形成良好的接地，使接地电流通过接地电阻流向地面，保护发电机和相关设备。
同时，可靠接地装置还可以提供对转子接地点电流大小的监测。
总之，发电机转子接地保护是保障电气设备运行安全的重要措施之一。
它通过检测转子接地电流大小，判断是否发生接地故障，并及时采取保护动作，保护设备和人员的安全。
转子接地保护原理
转子接地保护原理
转子接地保护是一种用于发电机转子接地故障的保护方法。
当发电机转子绝缘存在故障时，可能会导致转子与地之间出现接地。
此时，如果不及时采取保护措施，可能会导致严重的安全事故发生。
因此，转子接地保护是发电机保护装置中至关重要的一部分。
转子接地保护的工作原理可以概括为以下几个步骤：
1. 检测转子电流：转子接地保护装置会通过电流互感器或电流变压器检测发电机转子线圈的电流。
由于转子接地故障使得转子与地之间存在电流通路，因此可以通过检测转子电流来判断是否存在转子接地故障。
2. 比较转子电流：转子接地保护装置会将检测到的转子电流与设定的阈值进行比较。
如果转子电流超过预设的阈值，就说明存在转子接地故障。
3. 判断转子接地：如果检测到的转子电流超过了设定的阈值，转子接地保护装置会判断出转子存在接地故障。
4. 发出保护信号：一旦判断出转子存在接地故障，转子接地保护装置会立即发出保护信号，将信号发送给控制系统，从而触发相关的保护动作。
常见的保护动作包括停机保护、差动保护等。
总之，转子接地保护的原理是通过检测转子电流，并与设定的
阈值进行比较，判断转子是否存在接地故障，从而触发相应的保护动作，避免发生严重的故障事故。
发电机转子接地故障及其原因和处理方法
发电机转子接地故障及其原因和处理方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在发电机的正常运行过程中，转子接地故障是一种常见的问题，如果不及时发现和处理，可能会对发电机的安全运行产生严重影响。
发电机转子两点接地故障分析与处理
发电机转子两点接地故障分析与处理发电机转子两点接地故障分析与处理一、概述发电机转子两点接地是发电机电气系统中常见的故障之一，它是指发电机转子绝缘出现故障，导致转子出现电气接地，而且接地位置存在两个或者更多的接地点。
这种故障不仅会降低发电机的工作效率，而且会对整个电力系统造成严重的影响。
本文将对该故障进行分析，并提出处理方法。
二、分析发电机转子两点接地故障多数情况下是由以下几个原因导致的：1、转子绝缘老化或损坏：在使用过程中，由于时间的推移和环境的影响，发电机转子的绝缘容易出现老化或损坏。
一旦绝缘损坏，就会导致转子电气接地；2、绝缘材料品质不好：发电机转子的绝缘材料质量对于转子的使用寿命和故障率有着很大的影响。
如果使用的绝缘材料品质不好，那么转子的绝缘就会很容易出现故障；3、转子绝缘处理不当：在制造和维护过程中，如果对于转子绝缘的处理不当，就会造成绝缘的损坏或老化。
以上三种情况是导致发电机转子两点接地故障出现的主要原因。
当发现发电机转子出现两点接地的时候，需要进行及时的处理，否则会对整个电气系统造成极大的危害。
三、处理如果发现发电机转子出现两点接地故障，需要及时进行处理。
以下为处理方法：1、排除故障原因，并进行绝缘查找：在发现故障的情况下，首先需要进行排除故障原因，并进行绝缘查找。
通过找到故障和绝缘的具体位置，可以进行有针对性的处理；2、局部修复：如果发现转子的绝缘材料只是局部有问题，那么就可以对局部进行修复，并重新进行绝缘处理。
这样可以使得发电机在一定的寿命内继续使用；3、更换整个转子：如果发现转子的绝缘已经损坏太严重，无法进行彻底的修复，那么就需要更换整个转子。
虽然会造成一定的成本，但是可以避免因为绝缘老化引起的多次故障。
以上是针对于发电机转子两点接地故障的处理方法。
在处理的时候需要特别注意，如果不正确处理，会对整个电气系统造成极大的影响。
因此必须进行认真的调查和维修处理。
四、总结发电机转子两点接地故障是发电机电气系统中常见的故障之一，导致该故障的原因多种多样。
发电机转子绕组接地原因及危害
发电机转子绕组接地原因及危害摘要：发电机转子绕组接地是发电机运行中的一种常见故障，当发电机转子绕组发生接地故障时需要及时处理，否则就会造成励磁回路过热损坏或者是发电机转子和定子发生碰撞引发各种安全事故。
所以本文通过分析发电机转子绕组接地的原因，说明了转子绕组接地所引发的危害，为相关企业生产提供警示。
关键词：发电机；转子绕组；接地保护引言：发电机转子绕组的主要作用是产生磁场，发电机的转动部分主要由导电的转子绕组、导磁铁心等组成，在正常工作中转子被旋转磁场中的磁力线切割来产生输出电流。
目前发电机被广泛应用于各种现代电力工业生产中，为了保证发电机的正常工作，针对发电机转子绕组接地原因及危害需要得到相关部门的重视。
一、发电机转子绕组接地原因分析转子作为发电机的核心部件，在电路系统中有着电能转换的重要作用。
为了有效保证磁电转换效率，定子与转子在转动时必须保持极高的稳定性，但是因为定子线圈与转子线圈之间的空气气隙十分狭小，当超出发电机系统的转动值时就会发生碰撞产生转子绕组一点和二点接地现象，严重危害发电机组的正常工作。
在实际发生的发电机转子绕组接地现象中，一点接地现象较多，如果没有及时发现和解决，再发生另一点接地，形成两点接地时，就会出现更加严重的安全生产问题。
从各种发电机转子绕组接地实际情况来看，具体原因主要有以下几点。
一，次级绕组与绝缘垫由于工作或放置时间较长，积累了大量的灰尘，在发电机运行时，灰尘就会随着冷却风进入到发电机内部工作环境，影响转子与定子的正常工作状态，进而导致转子绕组接地。
或是由于发电机的工作环境中空气湿度较大，会导致转子绕组的绝缘性能下降而导致接地。
二，发电机的集电环与电刷架粘黏的电刷粉过多同样也会导致电环与电刷架之间联通，进而发生转子绕组接地情况。
三，发电机内部的集电环和磁极绕组处的电缆引线出现破损时，渗漏出的透平油泥会渗入引线导致电缆橡胶皮和内部铜芯线出现弹性差异，铁皮会在离心力的作用下突破橡胶皮导致接地。
浅谈发电机转子接地危害及实例分析
浅谈发电机转子接地危害及实例分析摘要：转子接地是发电机较常见的故障之一。
转子一点接地时，由于没有形成闭合通路，励磁绕组参数没有改变，所以并不造成直接的危险，然而，如果再发生第二点接地故障，则会出现故障点电流过大而烧伤转子本体、励磁绕组被短接而使气隙磁通失去平衡引起振动以及轴系转子磁化等灾难性后果，严重威胁发电机的安全。
转子一点接地保护原理可分为非注入式和注入式两大类。
非注入式原理依靠励磁绕组本身的电气量构成保护判据；注入式原理则需要外加辅助电源，将辅助电源注入转子绕组，采集相关电气量构成保护判据。
一、发电机转子接地保护装置原理简述我厂发电机转子接地保护装置为南瑞RCS-985RE保护装置，该装置采用注入式保护接地保护原理，在转子绕组的正负两端或其中一端与大轴之间注入一个48V电压，通过装置内部电子开关定时切换，实时求解转子对地绝缘电阻值，注入电压保护装置自产，保护反映发电机转子对大轴绝缘电阻的下降。
转子一点接地保护。
可根据现场转子绕组的引出方式，选择双端注入式转子接地保护原理，在转子绕组的正负两端与大轴之间注入一个48V电压。
通过装置内部电子开关定时切换，使得外加电源模块输出偏移方波电压，实时求解转子一点接地电阻，保护反应发电机转子对大轴绝缘电阻的下降。
转子两点接地保护。
若转子一点接地保护动作于报警方式，当转子接地电阻Rg小于普通段整定值，转子一点接地保护动作后，经延迟自动投入转子两点接地保护，当接地位置改变达一定值时判定为转子两点接地，动作于跳闸。
二、发电机转子接地故障的危害2.1 转子一点接地的危害发电机转子一点接地故障是常见的故障形式之一，发生一点接地故障时励磁绕组与地之间尚未形成电气回路，转子的励磁电压和流过转子的转子电流受到的影响很小，所以并不对发电机造成危害，此时可通过转移负荷，平稳停机后再检查故障。
如转子回路发生一点接地，虽不会出现大的接地电流，但改变了绕组对地电压的分配，如接地点偏向励端，则另一端对地电压升高，容易引发两点接地，引起以下严重后果：（1）转子磁场发生畸变，不仅使发电机电压和电流的波形发生畸变，而且会引起机械振动。
浅谈一起转子接地故障检查和处理
浅谈一起转子接地故障检查和处理发电机转子一点接地对发电机本身并无危害，但若紧接发生转子第二点接地时由于故障点流过的电流很大，会对转子造成损坏，严重可烧毁转子，因此发生转子一点接地时要尽快排除故障，防止事故扩大化。
目前使用的转子接地检测装置检测原理主要有桥式、注入式以及乒乓式，不同的检测原理各有其优缺点。
下面就二滩水电站发生的转子一点接地故障，对桥式转子接地检测装置以及处理方法进行分析，为同行提供借鉴意义。
标签：励磁；转子接地；动态接地；1. 引言二滩水电站装机为6*550MW，机组励磁系统采用广州电器科学研究院与瑞士ABB公司联合制造的UNITROL 5000型励磁系统，主要由电源柜、调节柜、进线柜、功率柜以及灭磁开关柜组成。
4个功率柜并联运行，阳极电压1014V，从励磁变压器低压侧获得，额定励磁电压318V，额定励磁电流2709A。
转子接地检测装置采用ABB公司制造的UNS3020a-Var.1/2型转子接地检测装置，该装置自投运以来运行可靠，无误报现象。
发电机励磁回路发生两点接地故障的危害表现为： 1.转子绕组一部分被短路，另一部分绕组的电流增加，这就破坏了发电机气隙磁场的对称性，引起发电机的剧烈振动，同时无功出力降低。
2.转子电流通过转子本体，如果转子电流比较大，就可能烧损转子，有时还造成转子被磁化。
3.由于转子本体局部通过转子电流，引起局部发热，使转子发生缓慢变形而形成偏心，进一步加剧振动。
2. UNS3020a-Var.1/2型转子接地检测装置原理简介ABB公司制造的UNS 3020a-Var.1/2型转子接地检测装置采用惠斯登电桥原理来测量转子绕组与大轴之间的的接地电容（R/C测量桥）以决定大地漏电流。
该保护装置具有两级保护，一级用来对轻微的转子接地发出警报，另一级则对严重的转子接地发出跳闸指令。
UNS 3020a型转子接地保护装置具有自检功能，用来检测该装置所有电子线路工作是否正常3. 二滩水电站#4机组转子接地故障分析及处理2011年3月11日下午2点，#4机组报“Rotor ground Fault 152”即转子接地故障，2011年3月14日下午3点，#4机组再次报转子接地故障，当时#4机组并网运行5小时左右，带有功500MW左右，2011年3月18日上午11点，#4机组再次报转子接地故障，当时#4机组并网运行2天，带有功500MW，针对#4机组频报转子接地故障，检修人员对#4机组励磁系统，转子绕组回路进行彻底检查，并详细记录当时故障发生时数据，以便进行故障分析。
浅析发电机转子接地保护
浅析发电机转子接地保护摘要：当前，发电机励磁回路一点接地故障是常见的故障形式之一，励磁回路一点接地故障对发电机并未造成危害，但相继发生第二点接地，即转子两点接地时，由于故障点流过相当大的故障电流而烧伤转子本体，并使励磁绕组电流增加，可能因过热而烧伤。
由于部分绕组被短接，使气隙磁通失去平衡从而引起振动甚至还使轴系和汽机磁化，两点接地故障的后果是严重的，故必须装设转子接地保护。
关键词：发电机;绝缘老化;转子接地;保护措施1.转子接地保护基本工作原理1.1直流电桥原理构成的转子接地保护直流电桥原理构成的转子接地保护。
可调电阻R接于励磁绕组的两端，当发现励磁绕组一点接地后，励磁绕组的直流电阻被分成r1和r2两部分，这时运行人员接通按钮SB，并调节电阻R，以改变r3和r4，使电桥平衡（r1/r2=r3/r4），此时毫伏表mv的指示最小（理论上为零）。
然后断开SB而将连片XB接通，投入励磁绕组两点接地保护。
这时由于电桥平衡，继电器K内因无电流或流有很小的不平衡电流而不动作。
当励磁绕组再有一点（如K2点）接地时，已调整好的电桥平衡关系被破坏，继电器K内将有电流流过，其大小与K2点距K1点的距离有关。
K2与K1间的距离越大，电桥越不平衡，继电器K中的电流越大，只要这个电流大于K的整定电流，它就动作，跳开发电机。
在继电器K的线圈回路中接电感L的目的，是阻止交流电流分量对保护动作的影响。
按电桥原理构成的转子接地保护结构简单，但存在以下缺点：（1）若第二点接地距第一点接地较近，两点接地保护不会动作，即有死区。
（2）若第一点接地发生在转子滑环附近，则不论第二个接地点在何处，保护都不会动作（因无法投保护）。
（3）对于具有直流励磁机的发电机，如第一个接地点发生在励磁机励磁回路时，保护也不能使用。
因为当调节磁场变阻器时，会破坏电桥的平衡，使保护误动作。
（4）本保护装置只能转子一点接地后投入，如果第二点接地发生的很快，保护来不及投入。
发电机转子一点接地保护原理
发电机转子一点接地保护原理
发电机转子一点接地保护原理是指通过将发电机的转子中的一点与地连接，从而形成一条低阻抗的回路，使得转子上的任何电势发生偏移时，能够迅速将电流通过接地回路释放，减少电流通过机壳等重要部分的可能性，保护设备和人员的安全。
具体原理如下：
1. 在正常工作状态下，发电机转子的电势与地电势相等，并且电阻非常高，几乎没有电流通过。
2. 当转子发生故障或电势偏离时，如出现绝缘击穿或转子上有电势泄漏等情况，会导致电势到达接地点，形成回路。
3. 通过接地回路，电流会尽快通过接地装置释放到地中，减少电流通过机壳等重要部分的可能性。
4. 同时，接地回路的存在也能迅速引导电势泄漏的故障信号，使系统能够及时切断功率，保护设备和人员的安全。
总之，发电机转子一点接地保护原理通过将转子中的一点与地连接，形成回路，使电势偏离能够迅速释放。
这种保护措施可以保护设备和人员的安全，防止电势泄漏对系统造成损害。
浅析发电机转子接地的影响及保护措施
浅析发电机转子接地的影响及保护措施【摘要】由于发电机长期运行产生的转子绝缘损坏老化以及工作人员在工作中造成的异物掉落等原因，将造成发电机转子产生一点甚至两点接地。
使得发电机的正常运行受到了严重的影响，在分析了产生原因及危害后，阐述了相应的保护措施，避免因转子接地引发的事故。
【关键词】发电机;绝缘老化;转子接地;保护措施0．引言当前，发电机励磁回路一点接地故障是常见的故障形式之一，励磁回路一点接地故障对发电机并未造成危害，但相继发生第二点接地，即转子两点接地时，由于故障点流过相当大的故障电流而烧伤转子本体，并使励磁绕组电流增加，可能因过热而烧伤。
由于部分绕组被短接，使气隙磁通失去平衡从而引起振动甚至还使轴系和汽机磁化，两点接地故障的后果是严重的，故必须装设转子接地保护。
1．发电机发生转子接地的原因工作人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；转子滑环，槽及槽口、端部、引线等部位绝缘损坏；长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；鼠类等小动物窜入励磁回路，定子进出水支路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。
2．发电机转子接地的危害2.1发电机发生转子一点接地的危害发电机发生转子一点接地的时候，因为对地尚未形成回路，所以其接地点并无接地电流通过，励磁回路仍可维持在正常状态，发电机可继续运行。
但若未能及时处理，一旦再发生另一点接地即形成发电机转子两点接地故障，这便是十分危险的短路故障。
2.2发电机发生转子两点接地的危害a．破坏发电机气隙磁场的对称性，使气隙磁场发生畸变，气隙失去平衡，引起发电机剧烈振动，使发电机损坏、无功出力降低、励磁电压及发电机机端电压降低，而定子电流却可能增大。
汽轮发电机转子两点接地还可能引起轴系和汽机磁化，后果严重。
若装有横差保护，还会引起其误动，因此，转子一点接地保护后要将横差保护加上一个短的延时，防止其误动。
发电机转子二点接地保护原理
发电机转子二点接地保护原理你想啊，发电机转子就像一个很重要的小宇宙，在发电机这个大设备里起着超级关键的作用呢。
那转子要是出了问题，就好比小宇宙要爆炸啦，整个发电机都可能跟着遭殃。
这转子二点接地就是个很危险的状况。
咱们先得知道转子是怎么个构造。
转子上有绕组呀，就像小辫子一样一圈一圈的。
正常情况下，电流在这些绕组里规规矩矩地跑。
可是一旦有两点接地了，那就乱套喽。
就好像本来顺畅的马路突然有两个地方塌方了，车（电流）就不知道该咋走了。
那这个二点接地保护原理呢，其实就像是给转子请了个小卫士。
有一种原理是基于电桥平衡的。
你可以想象成是一个跷跷板。
正常的时候，这个电桥是平衡的，就像跷跷板两边的小朋友一样重。
当有二点接地发生的时候，就相当于跷跷板的一边突然多了个小胖子，平衡就被打破啦。
这时候保护装置就能检测到这个变化，然后大喊：“不好啦，转子二点接地啦！”还有一种是通过测量转子绕组的对地电压来判断的。
正常情况下，转子绕组对地电压有个正常的范围。
一旦两点接地，这个电压就会变得很奇怪，就像一个人本来体温正常，突然发烧或者发冷了。
保护装置就像一个细心的小护士，时刻监测着这个电压，一发现不正常就赶紧采取行动。
你可别小看这个二点接地啊。
一旦发生了，转子电流就会变得乱七八糟。
这电流乱窜就会产生很多热量，就像一群调皮的小恶魔在转子里到处捣乱，把转子绕组都给烧坏了。
而且呢，还会让转子的磁场也变得不稳定。
这磁场就像一个魔法场，不稳定了的话，发电机的输出就会变得忽高忽低，就像唱歌跑调一样难听，对整个电力系统都有很大的影响呢。
再说说这个保护装置的重要性吧。
它就像一个忠诚的小保镖，24小时不间断地守护着转子。
要是没有它，转子一旦二点接地，可能就会悄无声息地被破坏掉。
等我们发现的时候，可能发电机已经病入膏肓了。
有了这个保护装置，就可以在问题刚有点苗头的时候就把它掐灭，就像灭火队员在小火苗刚冒出来的时候就把火扑灭一样。
从另一个角度看，这个保护原理也是基于对各种物理现象的深刻理解。
发电机转子接地保护的分析
发电机转子接地保护的分析摘要通过对具有不同原理发电机转子一点接地保护的分析和比较，阐述了免滑环转子装置和叠加直流式转子接地保护的工作原理及各自优越性，为电气运行人员进一步熟悉转子接地保护提供指导和建议。
关键词发电机；免滑环接地装置；转子绕组；一点接地；叠加直流式0引言发电机转子接地对发电机安全运行存在很大风险，严重时会导致设备事故。
本文着重分析美国通用电气公司的KRM-100型免滑环转子接地装置与国电南自DGT-801C型叠加直流式转子接地保护工作原理。
1发电机转子接地故障的危害1.1 转子一点接地的危害发电机转子发生一点接地故障时励磁绕组与地之间尚未形成电气回路、转子的励磁电压和流过转子的转子电流受到的影响很小，所以并不对发电机造成危害，此时可通过转移负荷，平稳停机后再检查故障。
1.2 转子两点接地的危害破坏发电机气隙磁场的对称性，使气隙磁场发生畸变，气隙磁通失去平衡，引起发电机剧烈振动，使发电机损坏、无功出力降低。
汽轮发电机励磁回路两点接地还可能引起轴系和汽机磁化，后果严重。
两点接地造成非短路的绕组电流增大，如果流过转子本体的短路电流大，热效应烧损转子的同时还会使转子发生缓慢变形，造成偏心，加剧振动；另外，还可能损坏励磁装置，导致失磁故障，危及发电机和系统的安全。
2 KRM-100型免滑环转子接地装置2.1 主要部件美国爱默生—KATO公司生产的KRM-100型转子接地保护装置有接地探测器传送模块、接地探测接收器、感应功率环形天线、数据天线、电源装置组成，具有转子接地装置故障、转子接地故障、旋转二极管故障报警功能。
2.2 装置工作原理发电机转子接地探测接收器经过ANT端子接至由两个平行圆环并接的感应功率环形天线发射100KHZ射频使转动的接地探测器传送模块得到电源。
接地探测器传送模块在转子大轴和转子负极线圈之间加入一个方波电压，从而监测发电机转子接地电阻值，经过处理的数据，经过发射装置以418MHZ无线信号发送至转子接地探测接收器，由于打包后的数据周期较短，每一个传送周期内发送相同的多次数据，转子接地探测接收器再通过数据处理计算出转子线圈对地电阻值，以便给主控室励磁系统发送报警信号。
发电机转子接地的现象以及处理
发电机转子接地的现象以及处理
1、发电机转子一点接地（保护投信号）
现象：
发电机“转子回路一点接地”光字亮；
发电机转子电压表正或负对地指示升高。
处理：
对转子回路进行详细检查。
清扫集电环及碳刷，检查轴电刷是否松动，联系继二次班人员到现场检查保护装置。
如确认为轴电刷松动脏污等引起，应及时处理，处理时请示总工，退出转子一点、两点接地保护，防止保护误动跳机，处理时，做好防范措施，防止造成转子接地。
确认转子接地后，汇报值长，联系二次班，检查投入转子两点接地保护。
当发电机的转子绕组发生一点接地时，应立即查明故障点与性质，如为外部接地（如集电环及碳刷接地等），应立即排除故障点，如为内部系稳定性的金属接地，应立即申请停机处理。
查找过程中，加强对发电机转子电流、电压的监视，同时监视发电机出风温度及机组振动情况，发现异常及时请示值长停机处理。
2、发电机转子两点接地
现象：
转子回路电流增大；转子电压和无功降低，发电机及厂用电电压降低；机组可能剧烈振动；两点接地保护投入时，发电机跳闸并发出报警，光子牌亮。
处理：
如果发电机已跳闸，复位控制开关，检查厂用电备自投是否成功，若不成功，手动合闸。
若两点接地保护未投入或拒动，立即联系汽机打闸或拉开主开关、灭磁开关，手动解列发电机；
将发变组转检修，联系维护检查；彻底查明发电机转子接地原因。
运行发电部
二零一二年一月二十日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈发电机转子接地
发电机转子接地是发电机有可能发生事故中的一种，了解发电机转子接地的原因和事故的处理，对我们运行人员来说是很有必要的。
发电机转子接地有转子一点接地和两点接地，另外还会发生转子层间和匝间短路故障。
与定子接地一样，转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。
当转子绝缘损坏时，就可能引起转子回路接地故障，常见的是转子一点接地故障。
我们知道，发电机转子接地保护属于发电机主保护之一，分为转子一点接地和转子两点接地保护，对发电机励磁绕组及其外部回路一点接地装设转子一点接地保护。
转子一点接地保护只会发信，不会动作，而发电机两点接地保护时则会动作跳闸停机。
需要注意的是，在机组并网之前，就应当检查发电机保护A、B柜内的“转子一点接地”保护压板，正常情况下只选择投入发电机A套保护柜内的压板，当A套保护须检修时，要先退出A套内转子一点接地保护后，才可以投入B套的转子一点接地保护。
而转子两点接地保护则不投，待转子一点接地发信后，根据需要或值长下令后再投入。
转子接地的原因主要有以下几个方面：
1、工作人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；
2、转子滑环，槽及槽口、端部、引线等部位绝缘损坏；
3、长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；
4、鼠类等小动物窜入励磁回路，定子进出水支路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。
5、励磁系统二次回路故障，如2007年＃4机就曾发生过因故障录波器转子电压采样板故障而误发“转子一点接地”故障信号。
在我们当班的时间里也曾发生过一次发电机转子一点接地事故，当时“发电机转子一点接地”光字牌亮，其他表计指示无异常，同时检查测量励磁回路绝缘电阻有所降低。
我们于是立即进行检查，按照规程的规定进行处理。
首先，检查“转子一点接地”光字牌信号是否能够复归。
若能复归，则为瞬时接地，只需要加强监视，而不需要特别的处理；当时光字牌信号不能复归，于是我们到RCS-985保护装置采样值画面检查转子绝缘对地指示，经检查测量确实发生了一点接地。
所以要加强监视机组运行并及时检查处理，防止转子回路两点接地。
由于当时是早班，我们首先想到的就是是否有检修人员在现场工作，发生误碰引起，或者是有人在现场打扫卫生误碰或因脏污引起接地，另外还派人对转子回路进行检查，检查整流子、滑环、碳刷刷辫有无碰壳接地。
经过全面的检查，发现有检修人员在#4机励磁系统二次回路上工作，很有可能就是由于他们误碰引起的，于是告之他们进行相关检查，在检查纠正之后，转子一点接地报警消失，其他参数也正常，说明的确是因二次回路的误碰引起，这次发电机转子一点接地事故就轻松解决了。
虽然这是一起小事故，但是提醒了我们举一反三的进行相关的事故预想，比如转子回路发生一点接地时，应做哪些相关的检查，检查哪些地方，怎样进行处理；
如果检查无结果时，该怎么办，再严重时发生两点接地又该怎么做。
通过高岗人员的讲解，我们做到了心中有数。
转子回路发生一点接地时，即转子绕组的某点从电的方面来看与转子铁芯相通，不形成电流回路，故障点无电流通过，励磁系统仍保持正常状态，故不影响机组的正常运行。
但转子一点接地运行不能认为是正常的，如果不及时处理，有可能发展为两点接地故障，因为在一点接地故障后，励磁回路对地电压会有所增高，就有可能发生第二个接地故障点。
因此转子回路发生一点接地时，要及时检查处理，防止转子回路两点接地。
转子两点接地故障的危害很大，转子绕组的一部分被短路，另一部分绕组的电流增加，这就破坏了发电机气隙磁场的对称性，引起发电机的剧烈振动，同时无功出力降低；转子电流通过转子本体，如果转子电流比较大，就可能烧损转子，有时还可能造成转子和汽轮机叶片等部件被磁化；由于转子本体局部通过转子电流，引起局部发热，使转子发生缓慢变形而形成偏心，进一步加剧振动。
所以当转子回路发生一点接地时，我们不能因为该保护只发信而不动作就觉得无所谓，而是应给予一定的关注，立即进行检查处理。
首先要检查励磁回路是否有人工作误碰引起，如系工作人员引起，应予以纠正；对转子回路进行检查，检查整流子、滑环、碳刷刷辫有无碰壳接地；检查励磁回路各部位有无明显损伤或因脏污接地，若因脏污接地应进行吹扫；如检查无结果时，除加强监视机组运行外，还应投入转子二点接地保护跳闸压板；当转子发生两点接地时，转子电流表指示剧增，转子和定子电压表指示降低，无功功率表指示明显降低，功率因数提高甚至进相，“转子一点接地”光字牌亮，机组振动较大。
严重时，可能发生发电机失步或失磁保护动作跳闸。
如转子带一点接地运行时，若机组又发生欠磁或失步现象，一般可认为转子已发展为两点接地，这时转子两点接地保护动作跳闸，否则应立即手动解列停机。
由于转子两点接地故障对发电机组的危害很大，严重影响机组安全运行，为此，发电机发生转子两点接地时，应立即紧急停机。
如果“转子一点接地”光字牌未亮，由于转子层间短路引起机组振动超过允许值或转子电流明显增大时，应立即减小负荷，使振动和转子电流减少至允许范围。
经处理无效时，根据具体情况申请停机或打闸停机。
如果运行中发现有2~3以上的匝数短路短路，通常必须尽快停机，抽出转子，找出短路点及原因。
以上就是本人对发电机转子接地的一点粗浅认识，望指正。
二值黄丹。
