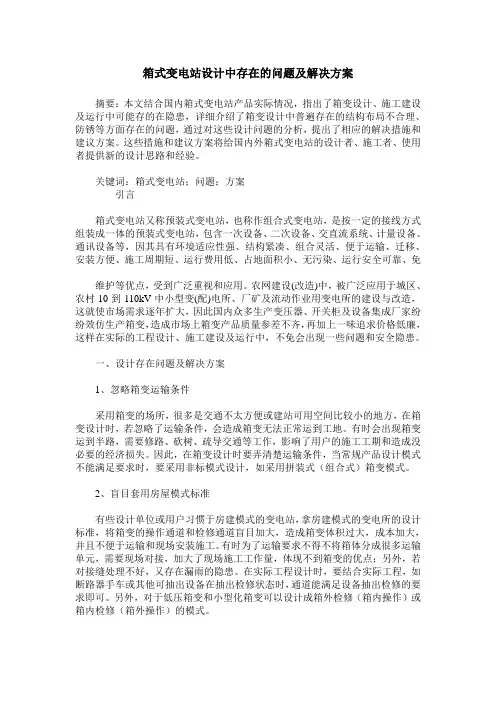

箱式变电站设计中存在的问题及解决方案
箱式变电站设计中存在的问题及解决方案摘要：本文结合国内箱式变电站产品实际情况，指出了箱变设计、施工建设及运行中可能存的在隐患，详细介绍了箱变设计中普遍存在的结构布局不合理、防锈等方面存在的问题，通过对这些设计问题的分析，提出了相应的解决措施和建议方案。
这些措施和建议方案将给国内外箱式变电站的设计者、施工者、使用者提供新的设计思路和经验。
关键词：箱式变电站；问题；方案引言箱式变电站又称预装式变电站，也称作组合式变电站，是按一定的接线方式组装成一体的预装式变电站，包含一次设备、二次设备、交直流系统、计量设备、通讯设备等，因其具有环境适应性强、结构紧凑、组合灵活、便于运输、迁移、安装方便、施工周期短、运行费用低、占地面积小、无污染、运行安全可靠、免维护等优点，受到广泛重视和应用。
农网建设(改造)中，被广泛应用于城区、农村10到110kV中小型变(配)电所、厂矿及流动作业用变电所的建设与改造，这就使市场需求逐年扩大，因此国内众多生产变压器、开关柜及设备集成厂家纷纷效仿生产箱变，造成市场上箱变产品质量参差不齐，再加上一味追求价格低廉，这样在实际的工程设计、施工建设及运行中，不免会出现一些问题和安全隐患。
一、设计存在问题及解决方案1、忽略箱变运输条件采用箱变的场所，很多是交通不太方便或建站可用空间比较小的地方，在箱变设计时，若忽略了运输条件，会造成箱变无法正常运到工地。
有时会出现箱变运到半路，需要修路、砍树、疏导交通等工作，影响了用户的施工工期和造成没必要的经济损失。
因此，在箱变设计时要弄清楚运输条件，当常规产品设计模式不能满足要求时，要采用非标模式设计，如采用拼装式（组合式）箱变模式。
2、盲目套用房屋模式标准有些设计单位或用户习惯于房建模式的变电站，拿房建模式的变电所的设计标准，将箱变的操作通道和检修通道盲目加大，造成箱变体积过大，成本加大，并且不便于运输和现场安装施工。
有时为了运输要求不得不将箱体分成很多运输单元，需要现场对接，加大了现场施工工作量，体现不到箱变的优点；另外，若对接缝处理不好，又存在漏雨的隐患。
预装式箱式变电站设计技术要点探讨
预装式箱式变电站设计技术要点探讨发表时间：2020-12-07T15:41:55.507Z 来源：《中国电业》2020年7月20期作者：张思宇[导读] 近年来，电能在我国的经济建设和发展中起到了非常巨大的作用，而且也与人民的实际生产和生活息息相关张思宇新疆兵团勘测设计院（集团）有限责任公司（新疆石河子 832000）摘要：近年来，电能在我国的经济建设和发展中起到了非常巨大的作用，而且也与人民的实际生产和生活息息相关。
随着供电行业的不断发展进步，目前箱式变电站以其特有的优势已经取代了之前的土建变电站，普遍应用于供电领域以及我国建设发展中的城网建设与改造方面。
箱式变电站在使用中比较容易深入到电力负荷中心完成集中供电的需求，很大程度上减少了供电的半径，并且有效提高了配电线路末端供电电能的质量。
本文主要针对预装式变电站在使用中的优点和技术要点进行分析讨论，期待能够进一步促进预装式变电站在我国电网改造成中的应用，推动我国电力行业的不断发展进步。
关键词：预装式箱式变电站；优点；技术要点；探讨引言：预装式箱式变电站以其独特的优势目前已经普遍地应用到我国很多电能建设改造项目中，在使用中电能转换方面具有较高的灵敏度，而且其体积比较小、集成系统在使用中的自动化程度比较高，使用过程中对线路的损害小，最重要的安全性比较高而且便于安装和维护。
因此，在我国当前的电网改造项目中，预装式变电站已经普遍代替了之前的土建配电房和配电站等，在我国电网改造领域发挥着巨大的作用，也有效推动了我国电网工程项目的建设。
1.预装式箱式变电站在使用中的优点在我国当前的电网行业的发展中，预装式箱式变电站在我国的工矿生产企业、城市的居民生活供电以及流动作业生产建设变电所建设和农村的电网改造项目中都具有非常广泛的应用。
而且对于一些农村的电网技术升级和野外施工配电中预装式箱式变电站都有其较强的适用性。
主要是由于其在实用过程中具有以下特点：（1）使用的技术比较先进，而且安全可靠箱式变电站在设计和制造中都使用了当前科技上比较先进的技术，其箱体在生产中也是使用我国先进的生产技术和工艺，外壳主要采用的是一种新型材料镀铝锌钢板，箱体的内部框架都是使用标准的集装箱材料，在使用中其防腐蚀性能特别好。

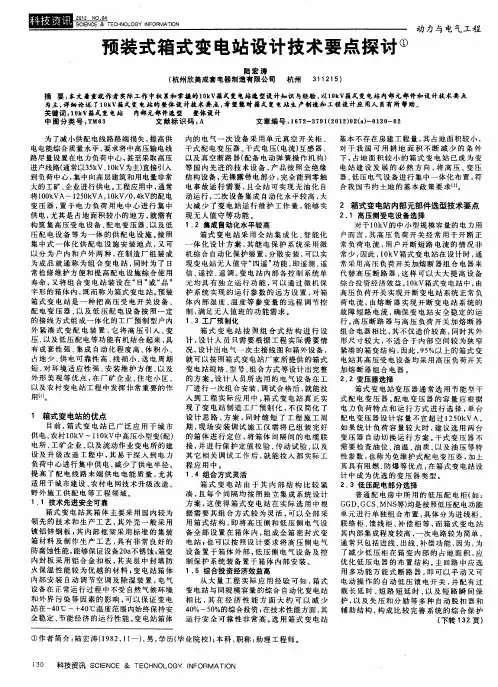

预装式箱式变电站设计技术要点探讨
基 本 不 存 在房 建 工程 量 ， 占地 面 积较 小 ， 其 对 于 我 国 可 用 耕 地 面 积 不 断 减 少 的 条 件 下 ， 地 面 积 较 小 的 箱 式 变 电 站 已成 为 变 占 电 站 建 设 发 展 的 必 然 方 向 ， 高 压 、 压 将 变 器 、 压 电 气 设 备 进行 集 中一 体 化 布 置 ， 低 符 合我 国节 约土 地 的 基本 政 策 要 求 。
用…。
机 综 合 自动化 保 护 装 置 ， 散安 装 ， 以 实 分 可 现 变 电站 无人 值 守 “ 遥” 能 ， 四 功 即遥 测 、 遥 信 、 控 、 调 。 电 站 内 部 各 控 制 系统 单 遥 遥 变 元 均 具 有 独 立 运 行 功 能 ， 以 通 过 微 机 保 可 护 系统 实 现 的 运 行 参 数 的 远 方 设 置 ， 箱 对 体 内部 湿 度 、 度 等 参 变 量 的 远 程 调 节控 温 制 ， 足无人值班的功能需求 。 满
２ 箱式变 电站 内部 元部件选 型技术要点
现无人值守等功能 。 ２ １高 压侧 受 电设备 选择 ． １． 集成 自动 化水平 较高 ２ 对于ｔｋ ０ Ｖ的 中小 型 规 模 容 量 的 电力 用 压 配 电设 备 等 为 一 体 的供 配 电 设 施 。 照 按 箱 式 变 电站 采 用 全 站 集 成 化 、 能 化 户 而 言 ， 高压 负 荷 开 关 经 常 用 于 开 断 正 智 其 集 中 式 一 体 化 供 配 电设 施 安 装 地 点 ， 可 又 体 化 设 计 方 案 ， 继 电 保护 系 统 采 用 微 常 负 荷 电 流 ， 户 开 断短 路 电流 的 情 况 非 其 用
一
以 分 为 户 内 和 户 外 两 种 ， 制 造 厂 组 装成 在 为 成 品 就 通称 为 组 合 变 电 站 ， 同时 为 了 日 常 检 修 维 护方 便和 提 高 配 电设 施 综 合 使 用 寿 命 ， 将 组 合 变 电站 装 设在 “ 或 “ ” 又 目” 品 字 形 的 箱体 内 ， 而 称 为 箱 式变 电站 。 装 既 预 箱 式 变 电 站 是 一 种 把 高 压 受 电开 关 设 备 、 配 电变 压 器 、 及 低 压 配 电 设 备 按 照 一 定 以 的 接 线 方 式 组 成 一体 化 的工 厂 预 制 型 户 内 外 紧凑式 变配 电装 置 ， 将高压 引入 、 它 变 压 、 及低 压 配 电等 功 能 有 机 结 合起 来 ， 以 具 有 成 套性 强 、 成 自动 化 程 度 高 、 积 小 、 集 体 占地 少 、 电 可 靠 性 高 、 损小 、 电 周 期 供 线 送 短 、 环 境 适 应 性 强 、 装 维护 方便 、 及 对 安 以 外 形 美观 等 优 点 ， 厂 矿 企业 、 宅 小 区 、 在 住 以 及 农 村 变 电 站 工 程 中 发挥 非 常 重 要 的 作
预装式箱式变电站设计技术要点探讨
预装式箱式变电站设计技术要点探讨摘要：箱式变电站又称预装式变电站，简称“箱变”，顾名思义，箱式变电站是变电装置集装在一个箱子内，不像土建式变电站施工周期长，占地面积广，建设复杂，相反，箱式变电站有这些对立的优点。
所以在国内外，箱式变电站应用广泛，占市场比例较大，主要应用于负荷集中、地价较贵的地方。
关键词：预装式箱式；变电站；设计技术引言：预装式箱式变电站广泛地应用于我国的各类电能生产项目中，在电能转换中灵敏性较好，为了提高电能在供电中的综合质量水平，减少电线路路端损失，就需要有集低压配电设备、高压受电设备、配电变压器等为一体的供配电设施，预装式箱式变电站就是将供配电设备按照一定的连接方式组合而成的变配电装置，使其具备体积小、集成自动化程度高、线损小、安装维护方便等特点。
1我国预装式箱式变电站的发展现状现阶段我国预装式箱式变电站使用程度较为广泛，所以对于其性能以及效率的要求就有一定的提高。
目前我国预装式箱式变电站中还存在一些有待进一步完善的问题，例如预装式箱式变电站设备箱体还需要进行必要的改进，箱体的外部结构以及内部构造对于变电站的工作质量都有着直接的影响，所以想要改进预装式箱式变电站的前提就是改进设备箱体。
在预装式箱式变电站中的光导照明系统、综合布线系统以及恒温恒湿系统都会对电能转换效率造成一定的影响，在我国变电站进行改革与完善的过程中改进这些系统是一项重要的工作内容。
2箱式变电站特点及应用范围2.1拥有较高的集成自动化水平预装式箱式变电站运用的是智能化一体化、全站集成化的设计方式，运用自动化的微机保护装置进行分散安装的继电保护系统可以完成无人值守功能，通过遥调、遥控、遥信、遥测对变电站进行值守。
各控制系统单元在变电站内部均可以独立运行，对运行参数通过微机保护系统实现远方设置，在箱体的内部温度、内部湿度上也进行远程调节控制，实现无人值守的功能需要。
2.2箱式变电站组装更加灵活预装式箱式变电站因为内部结构相对紧凑，每个间隔有独立的集成系统等设计特点，在实际运用中就会有较多的较为灵活的组合方式。
预装式箱式变电站设计技术要点分析
预装式箱式变电站设计技术要点分析
毛姝旻
【期刊名称】《电力设备管理》
【年(卷),期】2024()2
【摘要】在科学技术创新发展和人们生活质量持续提升的背景下,箱式变电站已经成为城市供电、农村配电,以及企业作业变电的升级改造的重要内容,箱式变电站能够与电力负载中心融合,实现对其进行集中供电的功能,既可以缩短供电范围,又可以提高输电线路的电压品质,尤其是在城镇建设、乡村电网更新等项目中。
本文重点介绍箱式变电所的设计要求,为箱式变电站技术的创新发展提供新思路。
【总页数】3页(P271-273)
【作者】毛姝旻
【作者单位】上海电力设计院有限公司
【正文语种】中文
【中图分类】TM7
【相关文献】
1.预装式箱式变电站设计技术要点探讨
2.预装式箱式变电站设计技术要点探讨
3.预装式箱式变电站设计技术要点探讨
4.预装式箱式变电站设计技术要点分析
因版权原因，仅展示原文概要，查看原文内容请购买。
论预装式箱式变电站设计技术要点
论预装式箱式变电站设计技术要点摘要：现阶段，箱式变电站在城市供电中较为常见。
农村中高压小型变电所的改造工程中，箱式变电站能够实现集中供电，有效控制供电半径，保证配电线路末端的供电效率。
其在城市建设、农村电网改造和野外施工配电中应用广泛。
关键词：预装式箱式变电站；设计技术要点；供电效率；现代化建设中，电能为人们的日常生活提供了重要的能源支持。
预装箱式变电站的设计直接关系到配变电质量。
技术人员应当准确把握预装式箱式变电站的设计要点，以提升整体设计效果。
1预装式箱式变电站的特点现阶段，预装式箱式变电站在工矿企业和城市供电中均发挥着十分重要的作用，由于其可实现集中供电，缩短供电半径，改进供电质量，故而在诸多领域得到广泛应用。
1.1组装灵活预装式箱式变电站，内部结构十分紧凑，且系统中设有独立的集成系统，组合十分灵活。
利用箱式结构能够在箱体内部合理设置低压侧电气设备和高压侧电气设备，从而构建密封的变电站。
并且也可结合设计的总体要求在箱体外部设置高压侧电气设备，在箱体内部设置高低压侧控制保护系统和低压侧电气设备。
1.2可实现工厂化生产以组合式结构设计预装式箱式变电站，设计人员需充分结合工程实际，设计箱外设备和电气主接线图，依据电站厂家所提供的组合方式和型号等各类信息，确定设计方案，之后开展电气设备的安装调试，检查合格后便可在工程中应用。
预装式箱式变电站能够完善设计方案，缩短工程的施工时间，提高箱体设计的准确性，并且也可有效连接箱体间的电缆，随后定值校验，做好调试工作，现场安装调试后，方可在工程中加以应用。
1.3继承自动化水平较高预装式箱式变电站采用智能一体化和全站集成化设计方式，采用自动微机保护装置实现继电保护系统分散安装。
该系统无需工人职守，可采用远程遥测等技术实现系统的自动化控制，且不同控制系统均可在变电站中独立运行，在微机保护系统的支持下，远程控制系统的运行参数。
不仅如此，还可调节箱体内的温度和湿度等参数，以改进系统运行质量。
谈谈预装式变电站设计及应用
１ ０ ｋ Ｖ箱 变一般 主要 有 ： 高压 室 一变压 器室 一 低 压 室， 成 目字形 排列 或 品字形 排列 两种结 构 ， 带 操作 走廊 或 不带 操作 走廊 两 种形 式 。供 电方 式 有 环 网供 电 、 终 端供电、 双 电源供 电。进 线 方 式 一 般 可采 用 电缆 或架
积 及变 压器 运行 噪声 。又 称 宁静 式 箱 变 ， 大 大增 加 了
箱 变 的运行 安全 。
箱式变 电站用途很广 ， 可装在人行道旁 ， 绿化区、
道路 交叉 口、 生活小 区、 工业 园 区、 商 业 中心 、 生产 场 地、 高层建筑 、 农村灌 溉、 矿 山、 油 田、 高 速 公 路 等处 。 也 可作 为移 动式 变 电 站 ， 适 用 于 流动 作 业 场 所 。 因其 易 于深 入负 荷 中心 ， 减 少 供 电半 径 ， 提 高 末 端 电 压 质
摘 要 ： 主要介绍了箱式变电站的特点、 种类 ， 并着重针对 ｌ Ｏ ｋ Ｖ及以下箱式变电站对设计、 选型做 了介绍。 关键 词 ： 箱 式 变电站 ； 特 点和种 类 ； 元 器件 选择
中图分 类号 ： Ｔ Ｍ ６ ３ 文献标 识 码 ： Ｂ
Ｄｅ ｓ ｉ ｇ ｎ ａ ｎ ｄ Ａｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ Ｔａ ｋｌ ｉ ｎ ｇ ａ ｂ ｏ ｕ ｔ Ｐｒ ｅ ｐ ａ ｃ ｋ ｅ ｄ Ｔｒ ａ ｎｓ ｆ ｏ ｒ ｍｅ ｒ Ｓ ｕ ｂｓ ｔ ａ ｔ ｉ ｏ ｎ
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｅ ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｓ ｔ ｉ ｃ ｓ ａ ｎ ｄ ｔ ｙ ｐ ｅ ｓ ｏ ｆ ｂ ｏ ｘ — ｔ ｙ ｐ ｅ ｔ ｒ ａ ｎ ｓ ｆ ｏ ｒ ｍｅ ｒ ｓ ｕ ｂ ｓ ｔ ａ ｔ ｉ ｏ ｎ ａ ｒ ｅ ｐ ｒ ｅ ｓ ｅ ｎ ｔ ｅ ｄ ｉ ｎ ｔ ｈ ｅ ｐ ａ ｐ ｅ ｒ ａ ｎ ｄ ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｇ ｎ
YB系列预装式变电站(欧式箱变)的应用及优化设计
YB系列预装式变电站(欧式箱变)的应用及优化设计[摘要]为满足未来供电模式优化需求，箱变的应用将呈逐步提高趋势，而欧式箱变适用于对供电要求相对较高的场合。
本文介绍了本企业欧式箱变优化设计的各类措施，通过对结构及产品一、二次接线方式的优化实现途径做了研究，并给出了详细的工程图。
优化方案在具体应用中效果较好，达到了设计要求。
【关键词】欧式箱变应用；结构方案优化；线路方案优化引言箱式变电站（简称箱变）是一种将高压开关设备、配电变压器和低压配电装置按一定的接线方案组合而成的工厂预制式户内、户外紧凑型配电设备。
即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防盗、防鼠、防尘、防火、隔热、全封闭、可移动的箱体内全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站模式。
根据产品结构不同及采用元器件的不同，箱变可分为欧式箱变和美式箱变两种典型风格。
随着科学技术的进步，配电自动化、电容补偿等各类电力新技术将不断应用于箱变之中，箱变一定会是供电模式中的首选方案，故对箱变的应用及优化设计的研究显得意义重大。
本文主要研究欧式箱变的结构特点、应用领域，并针对我公司欧式箱变特点，阐述该产品设计优化方案的策划实施及应用效果。
1、欧式箱变的产品功能、应用场合欧式箱变是将6、10、35kV环网开关柜、变压器、低压电容器、低压开关等主要部件组合成紧凑型成套配电装置，安装在紧闭的箱体内起到屏蔽的作用。
在城市高层建筑、城乡建筑、豪华别墅、居民小区、广场公园、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等对供电要求相对较高的场合，作配电系统中接受和分配电能之用。
欧式箱变具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便以及可移动等特点，与常规土建式变电站相比，同容量欧式箱变的占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用，而在配电系统中，箱变可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
预装式箱式变电站外壳设计
预装式箱式变电站外壳设计作者：王庆保来源：《科技风》2017年第02期摘要：箱式变电站的高压设备、变压器、低压设备通过电气连接组合安装在外壳中，组成终端配电站，文章简述了箱变外壳底框、框架、顶盖的设计要点及注意事项。
关键词：箱变外壳；底框；框架；顶盖预装式箱式变电站，也称欧式箱变（以下简称箱变），因其运行可靠，组合灵活，结构紧凑，占地面积小，安装施工周期短，能深入负荷中心，便于运输、迁移，运行费用低，无污染，免维护等特点，广泛运用在住宅小区、城市公用变、繁华闹市、施工电源等场合。
而箱变外壳除了要满足高、低压设备及变压器的安装要求，所采用的材质、造型、颜色是否与周边环境协调也是设计制作厂家和用户所考虑的一项重要因素。
目前的箱变外壳虽然多种多样，但基本上是由箱变底框、框架、顶盖组成的，在满足箱变整体功能和环境配合上仍然有些不足，需要加以改进和完善。
本文就箱变外壳的设计如何满足箱变密封散热、降低噪音、防腐蚀等问题加以论述和探讨。
一、箱变底框箱变底框一般是由槽钢、角钢、钢板焊接而成，它的外形尺寸以及采用的槽钢型号大小是根据高、低压配电柜和变压器的外形尺寸、数量、重量、排列方式确定的。
一般由“目”字型和“品”字形布置两种方式，见图1。
在高、低压室及变压器室的合适位置均焊有接地螺栓，在两侧槽钢的立面各焊接M16铜质螺栓，箱变安装完毕，要把该接地螺栓与箱变周围的接地网可靠连接，确保接地电阻小于4欧。
对于外形尺寸比较大，重量较重的箱变，应考虑底框四个边框用双槽钢对接组焊，以加强其强度。
对应变压器规矩应焊接槽钢，并按照规矩尺寸开孔，方便变压器固定。
变压器底部应配置双层钢网（2目、8目），钢网主要起通风以及防护小动物作用。
箱变比较重，吊环一般都设计在底框槽钢上，设计四个吊环位置时，要考虑整台箱变的重心位置。
底框一般设计进人孔，进人孔设计为一个能方便掀开的盖板，安装检修人员能在掀开盖板后，进入箱变底部，箱变基础空间。
10KV箱式变电站设计中的关键技术与优化策略
10KV箱式变电站设计中的关键技术与优化策略箱式变电站是一种集配电设备、变压器、控制装置和监测设备于一体的紧凑式变电站。
由于其结构简单、安装方便、维护容易等优势，箱式变电站在城市配电网建设和扩容中得到了广泛应用。
本文将重点介绍10KV箱式变电站设计中的关键技术与优化策略，旨在提高设备的可靠性、安全性和经济性。
一、箱式变电站设计中的关键技术1. 绝缘配置技术箱式变电站设计中绝缘配置的合理性直接影响着系统的安全运行。
在箱体结构设计中，应注重隔离器、绝缘子和触摸屏的布局，以保证绝缘配置满足相关安全标准，并提高设备的抗污闪、抗雷击和失效时的安全性能。
2. 配电装置设计技术箱式变电站中的配电装置是实现系统供电功能的核心部分。
设计师应根据实际需求选择合适的配电装置类型，并考虑其可靠性、操作便捷性和安全性。
此外，对于高负载运行环境，还应对配电装置进行散热设计，以保证其正常运行。
3. 自动化控制技术自动化控制技术是箱式变电站实现远程监控和自动调节的关键技术。
在设计中应合理选择控制系统的类型和软件，并优化控制逻辑，以实现系统的自动化操作和监测功能。
同时，应考虑控制系统的可靠性和稳定性，在设计过程中充分考虑母线保护、短路保护和过载保护等功能。
4. 通风与散热技术箱式变电站中的电气设备运行一般会产生较多的热量，如不能及时散热，会导致设备过热、老化和失效。
因此，在设计中应合理设计箱体结构，增加通风口和风扇等散热装置，以保证设备的正常运行。
二、箱式变电站设计中的优化策略1. 结构优化策略为了提高箱式变电站的可靠性和安全性，设计中可以采用模块化结构，提高设备的集成度，降低故障率。
此外，还可以通过优化箱体结构，减小设备体积，提高设备的可搬运性和安装便捷性。
2. 电器设备优化策略在设计中，可以使用先进的电器设备，如高可靠性的断路器、接触器等，以保证系统的可靠性和安全性。
此外，可以选择低功耗、高效率的变压器，以减少整个系统的能耗。
预装式箱式变电站设计技术要点探讨
水电工程Һ㊀预装式箱式变电站设计技术要点探讨武晓文摘㊀要：预装箱式变电站是一种把高压受电开关设备㊁配电变压器以及低压配电设备按照一定的接线方式组成一体化的工厂预制型户内外紧凑式变配电装置，它将高压引入㊁变压以及低压配电等功能有机结合起来，具有成套性强㊁集成自动化程度高㊁体积小㊁占地少㊁供电可靠性高㊁线损小㊁送电周期短㊁对环境适应性强㊁安装维护方便以及外形美观等优点，在厂矿企业㊁住宅小区以及农村变电站工程中发挥非常重要的作用㊂关键词：预装式箱式变电站；设计技术；要点一㊁箱式变电站的优点（一）集成自动化水平较高箱式变电站采用全站集成化㊁智能化一体化设计方案，其继电保护系统采用微机综合自动化保护装置，分散安装，可以实现变电站无人值守 四遥 功能，即遥测㊁遥信㊁遥控㊁遥调㊂变电站内部各控制系统单元均具有独立运行功能，可以通过微机保护系统实现的运行参数的远方设置，对箱体内部湿度㊁温度等参变量的远程调节控制，满足无人值班的功能需求㊂（二）工厂预制化箱式变电站按照组合式结构进行设计，设计人员只需要根据工程实际需要情况，设计出电气一次主接线图和箱外设备，就可以按照箱式变电站厂家所提供的箱式变电站规格㊁型号㊁组合方式等设计出完整的方案㊂设计人员所选用的电气设备在工厂进行一次组合安装㊁调试合格后，就能投入到工程实际应用中㊂（三）组合方式灵活箱式变电站由于其内部结构比较紧凑，且每个间隔均按照独立集成系统设计方案，这使得箱式变电站在实际选用中根据需要其组合方式较为灵活，可以全部采用箱式结构，即将高压侧和低压侧电气设备全部设置在箱体内，组成全箱密封式变电站；也可以按照设计要求将高压侧电气设备置于箱体外部，低压侧电气设备及控制保护系统装备置于箱体内部安装㊂（四）综合投资经济效益高从大量工程实际应用经验可知，箱式变电站与同规模容量的综合自动化变电站相比，其在经济性能方面大约可以减少４０％ ５０％的综合投资；在技术性能方面，其运行安全可靠性非常高㊂选用箱式变电站基本不存在房建工程量，其占地面积较小，对于我国可用耕地面积不断减少的条件下，占地面积较小的箱式变电站已成为变电站建设发展的必然方向，将高压㊁变压器㊁低压电气设备进行集中一体化布置，符合我国节约土地的基本政策要求㊂二㊁箱式变电站设计技术要点分析（一）变电站容量设计选择箱式变电站变压器容量时，要以现有电力用户负荷特性和运行方式作为主要的依据，适当考虑电力负荷未来发展㊂如果该区域电力负荷在未来一定时间段内（以５年为例）进行电力规划时，其负荷容量如果存在不大变动，则在箱式变电站变压器容量选型时，就可以将５年内的电力负荷波动情况考虑在内㊂为了提高变电站运行经济效益，要求变电站当年运行负荷不能低于变压器容量的３０％㊂（二）组合电器的选用选用组合电器时必须考虑产品的转移电流或交接电流的数值㊂转移电流一般大干负荷开关额定电流，可以进行负荷控制，负荷控制主要是通过削峰㊁填谷㊁移峰填谷㊁柔性负荷管理等措施，合理调配用户负荷，改善负荷曲线形状，提高负荷率，降低尖峰负荷，平稳系统负荷，提升整个电力系统的经济性和可靠性，同时提高电力生产㊁传输㊁使用各环节设备的效率，实现电力系统的安全㊁可靠㊁经济运行㊂（三）控制系统抗干扰措施选用在箱式变电站并网之后可能会造成电流电压发生畸变，因为箱式变电站一般需要通过电力电子转换模块而来对其进行换流，这样就可能会引起高次谐波电流，带来谐波的畸变，这使得电网的电压有一定的损失，如果在箱式变电站的电容或者是电感参数设置不当，就可能会使得谐波更加严重，造成较为明显的畸变，使得电能质量受到影响㊂因此，应采取综合抗干扰措施，具体包括隔离㊁接地㊁屏蔽㊁滤波㊁鉴幅㊁提高信噪比等技术方法㊂（四）安装问题风险的规避措施是极为重要的，应该对于周围环境的影响进行判断，我国政府规定建设项目时候，不能对于周边环境造成严重的影响，应该从绿色环保的角度入手，尽量地减少对于草地树林等占用，减少对于相关植被的破坏，同时应该对于施工产生的垃圾进行有效的回收，不能干扰周边的群众正常生活，同时，还必须对于杂音进行控制，在夜间减少施工，使得人们对于此项目不反感㊂加工过程中要对于自然灾害问题进行考量，采用有针对性的防范措施，减少风险发生时带来的严重影响㊂要对于相关的设备和危机管理系统进一步优化升级，对于天文和气候检测系统进行深入研究，并且充分利用相关部门相对健全的信息管理系统发布有关信息，并且结合该地区实际加强对于风险问题的预警制度建设，形成完善化的内部管理模式和管理机制，将风险可能带来的严重影响进一步弱化㊂三㊁结语从箱式变电站建设的实际情况来看，需要配置一台大型照明设备保证夜间工作的进行，还有火警报警设备㊁通讯㊁光照㊁供水设备的健全，并且要有信号，这样才能实现信息之间的畅通㊂除此之外，还要充分利用当前的科学技术和高科技成果，对于加强地区之间的联系，构建一个全面化的安全管理模式，实现各个部门之间的交流，促进更好发展㊂参考文献：［１］刘呈卓．浅谈预装式箱式变电站的改进［Ｊ］．科技致富向导，２０１２（１１）：１９９．［２］丘浪文．浅谈箱式变电站的现状与发展［Ｊ］．电工文摘，２０１１（６）：６８－７０．［３］张艺滨，孙钦．箱式变电站浅析［Ｊ］．电气应用，２００９，２８（１９）：１８－２６，３２．作者简介：武晓文，山东泰开箱变有限公司㊂５９１。
预装式箱式变电站设计技术要点探讨 周欣
预装式箱式变电站设计技术要点探讨周欣发表时间：2018-12-03T16:37:52.337Z 来源：《防护工程》2018年第25期作者：周欣[导读] 工矿企业、以及流动作业变电所的建设及升级改造工程中，其易于深入到电力负荷中心进行集中供电，减少了供电半径，提高了配电线路末端供电电能质量，尤其适用于城市建设、农村电网技术升级改造、野外施工供配电等工程领域。
对其设计技术要点展开探讨，为其进一步发展提供创新的思路。
周欣辽宁省鞍山市华业电力设备制造有限公司辽宁鞍山 114000摘要：目前，箱式变电站已广泛应用于城市供电、农村 10kV～110kV 中高压小型变(配)电所、工矿企业、以及流动作业变电所的建设及升级改造工程中，其易于深入到电力负荷中心进行集中供电，减少了供电半径，提高了配电线路末端供电电能质量，尤其适用于城市建设、农村电网技术升级改造、野外施工供配电等工程领域。
对其设计技术要点展开探讨，为其进一步发展提供创新的思路。
关键词：预装式；箱式；变电站；设计技术1 10kV 箱式变电站的结构特点10kV 箱式变电站其基本构造与运行原理与一般变电站相一致，其最大的特点是体积小、整体性强，其最大的特点是变电站中的变电控制系统与相关供配电设备通过合理的布局与匹配使得其集中在一个封闭的可以移动的钢材质的箱体中。
在实现变电站功能的同时最大限度的简化结构优化布局使其能够形成较为良好的应用体系。
在10kV箱式变电站中其内部主要分为变配电硬件设备和控制系统两大部分，通过采用自动化系统，可以通过远程操作、调配的方式实现对于 10kV 箱式变电站的自动化管理。
在 10kV 箱式变电站的结构布局中主要分为 3 种形式：组合式、一体式和拼装式。
一体式是其中应用最为广泛的形式，其对 10kV 箱式变电站的布局进行了最大程度的优化和简化，在低压控制的基础上将高压配电装置和变压器主体一起装入了变压器内，通过结构优化使得一体式 10kV 箱式变电站相较于其他类型的箱式变压器减少了约 1/3 的体积，且安装更加简便、高效。
10kV预装式变电站(欧式箱变)技术规范书
10kV欧式箱变工程项目：广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1．总则1.1本设备技术规范书适用于10kV欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/低压预装箱式变电站选用导则》DL/T 537-1993 《6～35kV箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3～63kV交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2 海拔：不超过1000m；2.3 风速：不大于25m/s；2.4 环境湿度：月平均值不大于90%；日平均值不大于95%；2.5 耐地震能力地震烈度：8级地面水平加速度： 0.2g;地面垂直加速度：0.1g;2.6安装地点的倾斜度：不大于3°2.7考虑日照、污秽、凝露及自然腐蚀的影响。
预装式箱式变电站结构的完整设计
预装式箱式变电站结构的完整设计摘要：文章就10～35kV欧式箱式变电站的结构部分、基础特点及要求进行分析，并对其完整设计做了简述。
关键词：欧式变电站箱体；结构设计；基础设计预装式箱式变电站是当今配电系统经济、方便、有效的一种新型配电装置，它是将12～35kV高压开关柜、变压器、低压开关柜组合一体，并在制造厂内装配完成的可移动变电站装置。
它具有成套性强、体积小、占地少，能深入负荷中心，提高供电质量、减少线路损耗、缩短送电周期及投资少、见效快等一系列优点，它广泛用于城市公共配电、大型建筑、住宅小区、公园、工矿企业及临时施工场所。
预装式箱式变电站是在吸收国外同类产品的优点的基础上，自行开发研制具有高科技含量的新一代产品，因此它又简称为“欧变”，在我国的发展已有近十余年的时间。
文章就欧式箱变的结构等部分设计做以完整简述。
1结构设计箱式变是由高压配电装置、低压配电装置、配电变压器以及壳体四部分组成，最常用的平面图布置形式是“目”字形，也有“品”字形的布置。
1.1底座设计箱式变的外壳是由底座、框架和隔板、顶盖三部分组成。
底座采用槽钢焊接而成，设计中槽钢最少需选用16#以上的槽钢，不但要考虑箱变的强度，还需考虑其防洪水的问题。
对小型箱变高压室一般为负荷开关，型号为XGNl5-12(SF6)、HXGN17-12，此开关外形小、重量轻，且为2～3面高压柜。
低压室为GGD、GCS、GCK，一般为6面左右，两列布置，中间留有走廊。
高、低压室柜子下部的槽钢可以采用小一号的槽钢焊接。
而对于35kV箱变及较大型的10KV箱变，高压室为KYN61-40.5、KYN28-12、XGN2-12或KGN-12柜，底座设计时务必按各自的产品基础图进行箱变的底座设计，柜下的槽钢与底座的一致。
由于变压器的外形大，重量重，其下的槽钢应与主槽钢规格一致。
对于特重的变压器，还需加加强槽钢，并与基础隔墙匹配。
1.2壳体设计箱体可采用高强度玻纤水泥、钢筋，外砌瓷砖，简称“景观式”箱变，厚度一般为50mm，瓷砖有各种色彩可选，可与摆放处的周围环境相协调。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预装式箱式变电站设计技术要点探讨易斌
发表时间：2019-04-28T16:57:47.093Z 来源：《基层建设》2019年第6期作者：易斌
[导读] 摘要：随着我国科技水平的发展，各行业技术水平均有显著提高。
宁波天安集团 315700
摘要：随着我国科技水平的发展，各行业技术水平均有显著提高。
本文着重就作者实际工作中积累和掌握的10kV箱式变电站选型设计知识与经验，以10kV箱式变电站设计技术要点为主，详细论述了10kV箱式变电站的整体设计技术要点，希望能对箱式变电站生产制造和工程设计应用人员有所帮助。
关键词：预装式；箱式变电站；设计技术要点；探讨
引言
为了减小供配电线路路端损失，提高供电电能综合质量水平，要求将中高压输电线路尽量设置在电力负荷中心，甚至采取高压进户线路直接引入到负荷中心，集中向高层建筑和用电量非常大的工矿、企业进行供电。
工程应用中，通常将100kV A～1250kV A，10kV/0.4kV的配电变压器，置于电力负荷用电中心进行集中供电，尤其是占地面积较小的地方，就需有构筑集高压受电设备、配电变压器、以及低压配电设备等为一体的供配电设施。
按照集中式一体化供配电设施安装地点，又可以分为户内和户外两种，在制造厂组装成为成品就通称为组合变电站，同时为了日常检修维护方便和提高配电设施综合使用寿命，又将组合变电站装设在“目”或“品”字形的箱体内，既而称为箱式变电站。
预装箱式变电站是一种把高压受电开关设备、配电变压器、以及低压配电设备按照一定的接线方式组成一体化的工厂预制型户内外紧凑式变配电装置，它将高压引入、变压、以及低压配电等功能有机结合起来，具有成套性强、集成自动化程度高、体积小、占地少、供电可靠性高、线损小、送电周期短、对环境适应性强、安装维护方便、以及外形美观等优点，在厂矿企业、住宅小区、以及农村变电站工程中发挥非常重要的作用。
1箱式变电站的优点
1.1技术先进安全可靠
箱式变电站其箱体主要采用国内较为领先的技术和生产工艺，其外壳一般采用镀铝锌钢板；其内部框架采用标准的集装箱材料及制作生产工艺，具有非常良好的防腐蚀性能。
在电力控制方面，其可以合理减少电力用户在电网高峰负荷期的电力需求，避免超负荷用电，保障电力系统安全运行。
削峰的实现方式有两种，一是直接负荷控制，二是可中断负荷控制。
直接负荷控制主要用于电力供应严重不足，电力供需冲突日益焦灼的电网，此类办法多见于城乡民众的用电管控，通常借助于断电产生最低的亏损为基础展开相应管控。
可中断负荷控制是在供需双方事先签订的合同基础上，电力系统调度人员在电网负荷高峰时段向用户提出要求，用户根据合同约定，中断部分或全部供电的一种控制方法。
由于可中断负荷控制是提前约定好，供需双方在停电时都有应急措施，因此造成的意外损失可以降到最低，此外此方法可快速避峰，在实际负荷控制中起主要作用。
1.2集成自动化水平较高
箱式变电站采用全站集成化、智能化一体化设计方案，其继电保护系统采用微机综合自动化保护装置，分散安装，可以实现变电站无人值守“四遥”功能，即遥测、遥信、遥控、遥调。
变电站内部各控制系统单元均具有独立运行功能，可以通过微机保护系统实现的运行参数的远方设置，对箱体内部湿度、温度等参变量的远程调节控制，满足无人值班的功能需求。
1.3补偿效果好
按照国家对于电网的相关规定，对于箱式变电站要进行无功功率的补偿，对于大型箱式变电站必须使用无功补偿来使得其对电网的运行不会造成较为严重的影响，通过对于无功设备的容量进行参数的设定，使得箱式变电站站并网之后可以与配电网迅速的进行统一，使得区域内电网电压能够更加稳定，让我国的电力系统配电质量能够进一步得到改善。
2箱式变电站设计技术要点分析
2.1变电站容量设计
选择箱式变电站变压器容量时，要以现有电力用户负荷特性和运行方式作为主要的依据，适当考虑电力负荷未来发展，即：如果该区域电力负荷在未来一定时间段内（以5年为例）进行电力规划时，其负荷容量如果存在不大变动，则在箱式变电站变压器容量选型时，就可以将5年内的电力负荷波动情况考虑在内。
为了提高变电站运行经济效益，要求变电站当年运行负荷不能低于变压器容量的30%。
2.2组合电器的选用
选用组合电器时必须考虑产品的转移电流或交接电流的数值。
转移电流一般大干负荷开关额定电流，可以进行负荷控制，负荷控制主要是通过削峰、填谷、移峰填谷、柔性负荷管理等措施，合理调配用户负荷，改善负荷曲线形状，提高负荷率，降低尖峰负荷，平稳系统负荷，提升整个电力系统的经济性和可靠性，同时提高电力生产、传输、使用各环节设备的效率，实现电力系统的安全、可靠、经济运行。
2.3温升设计
箱式变电站运行过程中的温升效应主要取决于箱式变电站自身壳体结构、材料、配电变压器形式、以及电气开关设备结构形式，三者在选型设计时均应充分考虑温升设计富裕度。
高压电器设备和控制设备允许温升按照《GB-T11022-1999高压开关设备和控制设备标准的共用技术要求》；变压器允许温升按照GB/T6451-1999《三相油浸式电力变压器技术参数和要求》；低压电器设备和控制设备按照GB14048-2008《低压开关设备和控制设备新标准》中允许的技术要求进行温升设计。
2.4控制系统抗干扰措施选用
在箱式变电站并网之后可能会造成电流电压发生畸变，因为箱式变电站一般需要通过电力电子转换模块而来对其进行换流，这样就可能会引起高次谐波电流，带来谐波的畸变，这使得电网的电压有一定的损失，如果在箱式变电站的电容或者是电感参数设置不当，就可能会使得谐波更加严重，造成较为明显的畸变，使得电能质量受到影响。
因此应采取综合抗干扰措施，具体包括：隔离、接地、屏蔽、滤波、鉴幅、提高信噪比等技术方法。
2.5凝露和腐蚀措施选用
为了防止箱式变电站出现凝露等不利现象，可以在箱式变站内部加装加热器和通风装置，确保变电站内部的温度、湿度始终保持在最
优环境条件下，确保箱体内的高低压电气设备不会产生对运行有影响的凝露等不利现象发生。
但要真正解决凝露和腐蚀问题，最主要的技术方法就是找到一些能够克服凝露现象和具有较强防腐能力的材料作为变电站箱体材料。
目前，我国一些高科技企业已研发出一些抗凝露防腐蚀的高性能材料，并在实际应用中取得非常良好的应用效果。
结语
随着我国科学技术的进一步发展，以及制造研发水平的进一步提高，箱式变电站综合集成自动化、运行可靠性、经济性等水平将得到显著提高。
箱式变电站具有结构紧凑、机构简单、动作可靠、电能转换效率高等优越性能，必将得到电力用户的进一步认识和认可，进而推进智能供配电网安全稳定、节能经济的高效建设发展。
参考文献：
[1]杨学东.箱式变电站设计中应注意的几个问题[J].电气制造，2008（9）：52～53.
[2]费广标.10kV箱式变电站模式设计[M].中国电力出版社，2003.
[3]黄新波，吴孟魁，朱永灿，朱海涛，王军安.箱式变电站智能监测装置设计[J].中国电力，2016，49（5）：116-122.
[4]秦峰，朱祥连，杨怀国.国产化箱式变电站的发展和应用[J].现代城市轨道交通，2014（5）：6-10.。
