策略路由和NAT实现负载均衡实例(华为防火墙)

合集下载

华为USG6600防火墙NAT地址转换配置实例

华为USG6600防火墙NA T地址转换配置实例[NAT-FW]配置19:19:25 2015/11/02#interface GigabitEthernet0/0/0alias GE0/MGMTip address 192.168.0.1 255.255.255.0 dhcp select interfacedhcp server gateway-list 192.168.0.1 #interface GigabitEthernet0/0/1ip address 10.221.183.2 255.255.255.0 #interface GigabitEthernet0/0/2ip address 10.196.212.3 255.255.255.0#interface GigabitEthernet0/0/3ip address 10.146.22.98 255.255.255.252#interface GigabitEthernet0/0/4#interface GigabitEthernet0/0/5#interface GigabitEthernet0/0/6#interface GigabitEthernet0/0/7#interface GigabitEthernet0/0/8#interface NULL0alias NULL0#firewall zone localset priority 100#firewall zone trustset priority 85add interface GigabitEthernet0/0/0add interface GigabitEthernet0/0/2#firewall zone untrustset priority 5add interface GigabitEthernet0/0/3#firewall zone dmzset priority 50#firewall zone name ivmsset priority 10add interface GigabitEthernet0/0/1#aaalocal-user admin password cipher %$%$A`_&-qU7951.=&&W!Jj-y2)}%$%$ local-user admin service-type web terminal telnetlocal-user admin level 15authentication-scheme default#authorization-scheme default#accounting-scheme default#domain default##nqa-jitter tag-version 1#ip route-static 10.0.0.0 255.0.0.0 10.146.22.97ip route-static 10.196.202.0 255.255.255.0 10.196.212.1ip route-static 10.196.204.0 255.255.255.0 10.196.212.1ip route-static 10.221.0.0 255.255.0.0 10.221.183.1#banner enable#user-interface con 0authentication-mode noneuser-interface vty 0 4authentication-mode noneprotocol inbound all#slb#right-manager server-group#sysname NAT-FW#l2tp domain suffix-separator @#firewall packet-filter default permit interzone local trust direction inboundfirewall packet-filter default permit interzone local trust direction outboundfirewall packet-filter default permit interzone local untrust direction inboundfirewall packet-filter default permit interzone local untrust direction outboundfirewall packet-filter default permit interzone local dmz direction inboundfirewall packet-filter default permit interzone local dmz direction outboundfirewall packet-filter default permit interzone local ivms direction inboundfirewall packet-filter default permit interzone local ivms direction outboundfirewall packet-filter default permit interzone trust untrust direction inboundfirewall packet-filter default permit interzone trust untrust direction outboundfirewall packet-filter default permit interzone trust dmz direction inboundfirewall packet-filter default permit interzone trust dmz direction outboundfirewall packet-filter default permit interzone trust ivms direction inboundfirewall packet-filter default permit interzone trust ivms direction outboundfirewall packet-filter default permit interzone dmz untrust direction inboundfirewall packet-filter default permit interzone dmz untrust direction outboundfirewall packet-filter default permit interzone ivms untrust direction inboundfirewall packet-filter default permit interzone ivms untrust direction outboundfirewall packet-filter default permit interzone dmz ivms direction inboundfirewall packet-filter default permit interzone dmz ivms direction outbound#ip df-unreachables enable#firewall ipv6 session link-state checkfirewall ipv6 statistic system enable#dns resolve#firewall statistic system enable#pki ocsp response cache refresh interval 0pki ocsp response cache number 0#undo dns proxy#license-server domain #web-manager enable#nat-policy interzone trust ivms outbound policy 0action source-nateasy-ip GigabitEthernet0/0/1#return[TMIS-SW]配置#sysname TMIS-SW#cluster enablentdp enablendp enable#drop illegal-mac alarm#diffserv domain default#drop-profile default#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple adminlocal-user admin service-type http#interface Vlanif1ip address 10.196.212.1 255.255.255.0ip address 10.196.202.1 255.255.255.0 sub ip address 10.196.204.1 255.255.255.0 sub #interface MEth0/0/1#interface GigabitEthernet0/0/1#interface GigabitEthernet0/0/2#interface GigabitEthernet0/0/3 #interface GigabitEthernet0/0/4 #interface GigabitEthernet0/0/5 #interface GigabitEthernet0/0/6 #interface GigabitEthernet0/0/7 #interface GigabitEthernet0/0/8 #interface GigabitEthernet0/0/9 #interface GigabitEthernet0/0/10 #interface GigabitEthernet0/0/11 #interface GigabitEthernet0/0/12 #interface GigabitEthernet0/0/13 #interface GigabitEthernet0/0/14 #interface GigabitEthernet0/0/15 #interface GigabitEthernet0/0/16 #interface GigabitEthernet0/0/17 #interface GigabitEthernet0/0/18 #interface GigabitEthernet0/0/19 #interface GigabitEthernet0/0/20 #interface GigabitEthernet0/0/21 #interface GigabitEthernet0/0/22 #interface GigabitEthernet0/0/23 #interface GigabitEthernet0/0/24 #interface NULL0#ip route-static 10.0.0.0 255.0.0.0 10.196.212.3#user-interface con 0user-interface vty 0 4#return[TMIS-SHU]配置#sysname TMIS-SHU#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password cipher "'(XSjA>n4=H)H2[EInBak2# local-user admin service-type http#firewall zone Localpriority 16#interface Ethernet0/0/0#interface Ethernet0/0/1#interface Serial0/0/0link-protocol ppp#interface Serial0/0/1link-protocol ppp#interface Serial0/0/2link-protocol ppp#interface Serial0/0/3link-protocol ppp#interface GigabitEthernet0/0/0ip address 10.146.22.97 255.255.255.252#interface GigabitEthernet0/0/1#interface GigabitEthernet0/0/2#interface GigabitEthernet0/0/3#wlan#interface NULL0#interface LoopBack0ip address 10.192.4.11 255.255.255.255#ip route-static 10.196.0.0 255.255.0.0 10.146.22.98 #user-interface con 0user-interface vty 0 4user-interface vty 16 20#return[IVMS-SW]配置#sysname IVMS-SW#cluster enablentdp enablendp enable#drop illegal-mac alarm#diffserv domain default#drop-profile default#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple admin local-user admin service-type http#interface Vlanif1#interface MEth0/0/1#interface GigabitEthernet0/0/1#interface GigabitEthernet0/0/2#interface GigabitEthernet0/0/3#interface GigabitEthernet0/0/4#interface GigabitEthernet0/0/5#interface GigabitEthernet0/0/6#interface GigabitEthernet0/0/7#interface GigabitEthernet0/0/8#interface GigabitEthernet0/0/9#interface GigabitEthernet0/0/10#interface GigabitEthernet0/0/11#interface GigabitEthernet0/0/12#interface GigabitEthernet0/0/13#interface GigabitEthernet0/0/14#interface GigabitEthernet0/0/15#interface GigabitEthernet0/0/16#interface GigabitEthernet0/0/17#interface GigabitEthernet0/0/18#interface GigabitEthernet0/0/19#interface GigabitEthernet0/0/20#interface GigabitEthernet0/0/21#interface GigabitEthernet0/0/22#interface GigabitEthernet0/0/23#interface GigabitEthernet0/0/24#interface NULL0#user-interface con 0user-interface vty 0 4#Return[IVMS-R]配置#sysname IVMS-R#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password cipher %RnRIyYTPRpe}@HMNPn@fma# local-user admin service-type http#firewall zone Localpriority 16#interface Ethernet0/0/0#interface Ethernet0/0/1#interface Serial0/0/0link-protocol ppp#interface Serial0/0/1link-protocol ppp#interface Serial0/0/2link-protocol ppp#interface Serial0/0/3link-protocol ppp#interface GigabitEthernet0/0/0ip address 10.221.183.1 255.255.255.0 #interface GigabitEthernet0/0/1#interface GigabitEthernet0/0/2#interface GigabitEthernet0/0/3#wlan#interface NULL0#interface LoopBack0ip address 10.192.4.11 255.255.255.255 #user-interface con 0user-interface vty 0 4user-interface vty 16 20#return。

华为路由器配置利用NAT实现TCP负载均衡

7.8 利用NAT实现TCP负载均衡TCP负载均衡是为了把一个外部的合法地址交替映射到多个内部地址上，这样可以使多台服务器使用同一个外部地址进行访问。

一、实验目的1. 掌握利用NAT Server实现TCP负载均衡的过程和操作命令2. 掌握验证TCP负载均衡的方法二、配置步骤1．建立内部服务器地址映射。

2．使能NAT ALG三、实验内容多台主机共享一个合法IP地址，利用常用服务端口的不同实现服务负载分担。

四、实验环境2811系列的路由器两台，2960系列的交换机两台，PC机四台。

实验拓扑图如图7-19所示。

图7- 1利用NAT实现TCP之间的负载均衡五、实验步骤1、对Router0和Router1的基本配置：Router 0的配置<huawei>sys//进入全局配置模式[Huawei]vlan batch 100 200//配置两个vlan 100 200[Huawei]inter vlanif 100//进入vlanif 100[Huawei-vlanif100]ip address 192.168.20.1 24//配置vlanif100 的IP地址[Huawei-vlanif100]inter vlanif 200//同样的，配置vlanif200的ip地址[Huawei-vlanif200]ip address 10.0.0.1 24[Huawei-vlanif200]inter e0/0/0//进入e0/0/0，配置其vlan情况[Huawei-enthernet0/0/0]port link-type access[Huawei-enthernet0/0/0]port default vlan 100[Huawei-enthernet0/0/0]inter e0/0/1//进入e0/0/1，配置其vlan情况[Huawei-enthernet0/0/1]port link-type access[Huawei-enthernet0/0/1]port default vlan 200[Huawei-enthernet0/0/1]q[Huawei]nat alg ftp enable //使能ftpalg，作用是改变ftp协议内传输的ip地址[Huawei]inter g0/0/1//进入g0/0/1 配置IP地址和natserver信息[Huawei-GigabitEthernet0/0/1]ip address 202.169.10.1 24[Huawei-GigabitEthernet0/0/1]nat server protocol tcp global 202.169.10.5 www inside192.168.20.2 www//配置www服务器的映射[Huawei-GigabitEthernet0/0/1]nat server protocol tcp global 202.169.10.5 ftp inside 10.0.0.3 ftp//配置ftp服务器的映射[Huawei-GigabitEthernet0/0/1]q[Huawei]ip route-static 0.0.0.0 0.0.0.0 202.169.10.3 //配置静态路由Router 1的配置<huawei>sys[Huawei]vlan batch 100[Huawei]inter vlanif 300[Huawei-vlanif100]ip address 202.169.1.1 24[Huawei-vlanif100]inter e0/0/1[Huawei-enthernet0/0/0]port link-type access[Huawei-enthernet0/0/0]port default vlan 300[Huawei-enthernet0/0/0]inter g0/0/1[Huawei-GigabitEthernet0/0/1]ip address 202.169.10.3 24[Huawei-GigabitEthernet0/0/1]q[Huawei]ip route-static 0.0.0.0 0.0.0.0 202.169.10.12、配置各服务器，主机的地址3、配置服务器信息（1）配置www服务器配置www服务器，在文件夹内放置一个文件名为default.htm的网页文件（2）配置ftp服务器4、测试打开Client1的客户端信息，分别在ftp和http客户端，进行测试。

校园网多ISP接入的设计与实现_以苏州科技学院为例

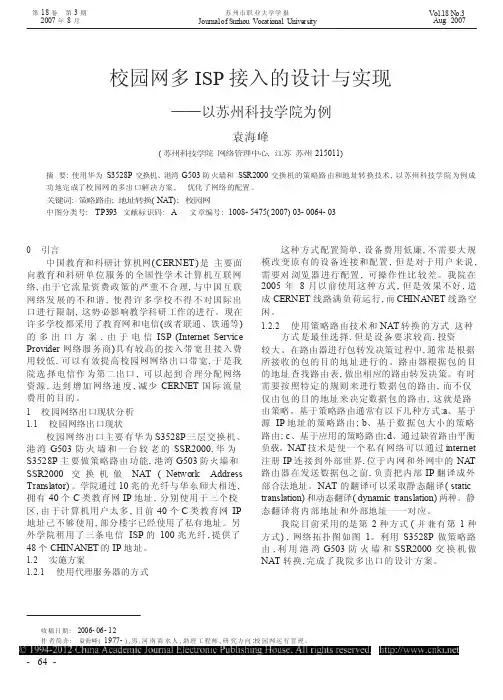

第 18 卷第 3 期 2007 年 8 月苏州市职业大学学报Journal of Suzhou Vocational UniversityVol.18 No.3 Aug . 2007校园网多 ISP 接入的设计与实现———以苏州科技学院为例袁海峰( 苏州科技学院网络管理中心, 江苏苏州 215011)摘要: 使用华为 S3528P 交换机、港湾 G503 防火墙和 SSR2000 交换机的策略路由和地址转换技术, 以苏州科技学院为例成功地完成了校园网的多出口解决方案, 优化了网络的配置。

关键词: 策略路由; 地址转换( NAT ) ; 校园网中图分类号: TP393 文献标识码: A文章编号: 1008- 5475( 2007) 03- 0064- 030 引言中国教育和科研计算机网(CERNET)是主要面向教育和科研单位服务的全国性学术计算机互联网络, 由于它流量资费政策的严重不合理, 与中国互联网络发展的不和谐, 使得许多学校不得不对国际出口进行限制, 这势必影响教学科研工作的进行。

现在许多学校都采用了教育网和电信(或者联通、铁通等) 的多出口方案 , 由于电信 ISP (Internet Service Provider 网络服务商)具有较高的接入带宽且接入费用较低, 可以有效提高校园网网络出口带宽, 于是我院选择电信作为第二出口, 可以起到合理分配网络资源, 达到增加网络速度, 减少 CERNET 国际流量费用的目的。

1 校园网络出口现状分析 1.1 校园网络出口现状校园网络出口主要有华为 S3528P 三层交换机、港湾 G503 防火墙和一台较老的 SSR2000, 华为 S3528P 主要做策略路由功能, 港湾 G503 防火墙和 SSR2000 交换机做 NAT ( Network Address Translator ) 。

华为路由器路由策略和策略路由

华为路由器路由策略和策略路由路由策略和策略路由⼀、路由策略简介路由策略主要实现了路由过滤和路由属性设置等功能，它通过改变路由属性（包括可达性）来改变⽹络流量所经过的路径。

路由协议在发布、接收和引⼊路由信息时，根据实际组⽹需求实施⼀些策略，以便对路由信息进⾏过滤和改变路由信息的属性，如：1、控制路由的接收和发布只发布和接收必要、合法的路由信息，以控制路由表的容量，提⾼⽹络的安全性。

2、控制路由的引⼊在⼀种路由协议在引⼊其它路由协议发现的路由信息丰富⾃⼰的路由信息时，只引⼊⼀部分满⾜条件的路由信息。

3、设置特定路由的属性修改通过路由策略过滤的路由的属性，满⾜⾃⾝需要。

路由策略具有以下价值：通过控制路由器的路由表规模，节约系统资源；通过控制路由的接收、发布和引⼊，提⾼⽹络安全性；通过修改路由属性，对⽹络数据流量进⾏合理规划，提⾼⽹络性能。

⼆、基本原理路由策略使⽤不同的匹配条件和匹配模式选择路由和改变路由属性。

在特定的场景中，路由策略的6种过滤器也能单独使⽤，实现路由过滤。

若设备⽀持BGP to IGP功能，还能在IGP引⼊BGP路由时，使⽤BGP私有属性作为匹配条件。

图1 路由策略原理图如图1，⼀个路由策略中包含N（N>=1）个节点（Node）。

路由进⼊路由策略后，按节点序号从⼩到⼤依次检查当路由与该节点的所有If-match⼦句都匹配成功后，进⼊匹配模式选择，不再匹配其他节点。

匹配模式分permit和deny两种：permit：路由将被允许通过，并且执⾏该节点的Apply⼦句对路由信息的⼀些属性进⾏设置。

deny：路由将被拒绝通过。

当路由与该节点的任意⼀个If-match⼦句匹配失败后，进⼊下⼀节点。

如果和所有节点都匹配失败，路由信息将被拒绝通过。

过滤器路由策略中If-match⼦句中匹配的6种过滤器包括访问控制列表ACL（Access Control List）、地址前缀列表、AS 路径过滤器、团体属性过滤器、扩展团体属性过滤器和RD属性过滤器。

华三F100系列、华为USG6300系列防火墙策略路由配置实例

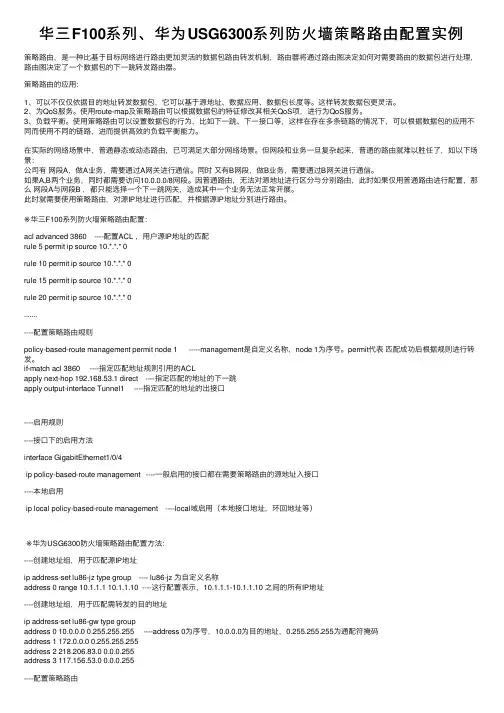

华三F100系列、华为USG6300系列防⽕墙策略路由配置实例策略路由，是⼀种⽐基于⽬标⽹络进⾏路由更加灵活的数据包路由转发机制，路由器将通过路由图决定如何对需要路由的数据包进⾏处理，路由图决定了⼀个数据包的下⼀跳转发路由器。
