数字测图原理与应用 复习题(二)简答题和分析计算题
数字测图原理与应用复习题二简答题和分析计算题
四.简答题1.何谓等高线？等高线可分为几种？试简述之。
2.地物符号可以分为哪几种？每一种符号举出两个例子。
3.试比较在图上求某直线坐标方位角的两种方法(图解法与解析法)。
4.何谓汇水面积？为什么要计算汇水面积？5.简述大比例尺数字测图技术设计书应包括哪些内容？6.地面数字测图外业采集数据包括哪些内容？7.简述大比例尺地面数字测图的成图过程？8.什么是地形图的空间数据、非空间数据？9.数字地形图的编辑包括哪些内容？。
10.纸质地形图的数字化方法有那些？11.数字测图的两类基本作业模式是什么？简述其中一种。
12.按照GB14804-93标准,地形图要素代码如何组成？13.CASS系统简编码（野外操作码）有哪几种？14.简述数字化成图外业工作的特点。
15.论述数据采集过程中所要采集的绘图信息。
16.使用瑞得全站仪采集数据的一般操作步骤。
17.简述按三角格网法自动绘制等高线的步骤。
18.简述在等高线生成过程中利用三角格网法的优势及构成方法。
19.地面数字测图外业采集数据包括哪些内容？20. 使用CASS6.0采用坐标定位成图法绘制平面图的主要步骤。
13．在外业数据采集后，用南方CASS6.0绘地形图（平面图用坐标定位成图法）的作业步骤。
20.简述CASS软件的草图法数字测图的作业过程（平面图用坐标定位成图法）。
21.使用CASS6.0等高线绘制的基本过程。
22.简述地形图扫描数字化的作业步骤。
23.简述利用CASS测图软件扫描矢量化主要操作步骤。
24.结合所学知识，谈谈对野外采样点的编码方式发展趋势的看法。
25.结合对数字测图这门课程的学习，阐述数字化测图未来的发展。
26.简述数字测图的基本思想。
27.简述数据采集的绘图信息类型及内涵。
28.论述数据采集过程中所要采集的绘图信息。
29.简述数字测图需解决的问题。
30.简述数字化测图的主要作业过程及数据采集方法。
31.简述数字地图的特点。
32.简述数字测图的优点。
数字测图原理与应用习题及解答
K容
五. 控制测量
3、如图所示闭合导线，试计算各待定点坐标。
A
xA =1640.460m yA =1111.401m
J1
98°20'02" 0m 71 . 8 15 100°39'30"
10
8.
43
0m
xB=1540.386m yB=1236.702m
一. 测量学基本知识
3、根据“1956年黄海高程系”算得地面上A点高程为63.464m，B点高程 为44.529m。若改用“1985国家高程基准”，则A、B两点的高程各应为 多少？
答案： HA =63.435 m ； HB =44.500 m
4、何谓比例尺精度? 比例尺精度对测图有何意义？试说明比例尺为 1∶1000和1∶2000地形图的比例尺精度各为多少。 答案： 1∶1000 0.1m ； 1∶2000 0.2m
31.26
注：
=90°－L
=2.871-1.128
2 1.42 2.00 1.743 100 cos 34 7 173.54 tan3 4 7
=90°-86°13′ =20.36+10.90
五. 控制测量
1、如图所示，已知A（2456.657m，3412.908m），B（2287.453m，3533.112m）, P（2300.145m，3589.004m）试求：
＋12.9；－15.6；＋18.8；－21.0
答案：
[] 1964 .02 m 8.09 n 30
二. 测量误差基本知识
2、在斜坡上量得斜距L=247.50m，中误差mL=±0.5cm；测得倾斜角 α=10°34′，中误差mα=±3′。求水平距离D及中误差mD
数字测图y=原理与方法复习题 2 (有答案)
习题二
一、名词解释
1、转点水准测量时，为传递高程所设的过渡测点。
2、视距仪器中心到前视尺或后视尺的距离。
3、视准轴望远镜物镜光心和十字分划板中心的连线。
4、视差物像成像在十字分划板上引起的读数误差。
5、i角误差在测量学中，当水准仪的水准管轴在空间平行于望远镜的视准轴时，它们在竖直面上的投影是平行的，若两轴不平行，则在竖直面上的投影也不平行，其交角 i 引起的误差称为 i 角误差。
二、问答
1、绘图表述水准测量的原理？
2、根据水准测量的原理，水准仪因满足哪些条件？
圆水准器轴与平行于仪器的竖轴、水准管轴平行于视准轴、望远镜十字丝的横轴应垂直于仪器的竖轴。
3、水准测量中，前后视距相等可以削弱或消除哪些因素对水准观测成果的影响？
水准曲面、i角误差、大气折光、调焦误差。
数字化测图试题复习题
数字化测图期末考试试题复习1、1．数字化测图实质上是一种全解析计算机辅助测图的方法。
2、★二维图形的几何变换包括平移变换、旋转变换、尺度变换。
3、★数据采集的信息包括：图形信息〔几何信息〕，它包括：定位信息和连接信息；属性信息〔非几何信息〕，它包括：定性信息和定量信息。
4、栅格格式的地形图，常常要将其转换为矢量数据格式的数字图，这项工作称之为矢量化。
5、数字化测图系统是以计算机为核心，在外连输入、输出设备硬件和软件的支持下，对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统。
6、地面测量仪器是野外获取定性信息的根本设备，目前主要设备是全站仪，在天空开阔的地方也可以用双频动态接收机〔〕。
7、图形输出设备指绘图仪、图形显示器、投影仪等数字地形图显示、打印输出设备。
8、数字化测图的根本原理是采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助计算机绘图系统处理、显示、输出与传统地形图表现形式相同的地形图。
9、数据采集就是将地形、地物要素转换为数字信息的过程。
10、地形图要素按照数据获取和成图方法的不同，可区分为矢量数据和栅格数据两种数据格式。
11、数字化测图系统可分为数据输入、数据处理和图形输出三局部。
12、今后的开展趋势将是采用数字化摄影测量方法，周期性完成大区域的较小比例尺地形图测绘任务。
野外数字化测图将更多的运用于小区域、大比例尺的地形图测绘，或是局部修测等任务。
13、按功能划分为电源、测角系统、测距系统、计算机微处理器及应用软件、输入输出设备等功能相对独立的局部。
14、根据测定传播时间方法的不同，光电测距仪可分为脉冲式测距仪和相位式测距仪。
15、★是一个相当复杂的系统，按功能划分，可分为：空间局部、地面监控局部和接收机局部。
16、直线裁剪的算法包括编码裁剪法、中点对分算法。
17、数字化野外测量设备目前主要有全站仪和接收机两种，全站仪是普便使用的数字化测绘采集设备，接收机要求在测点处天空开阔。

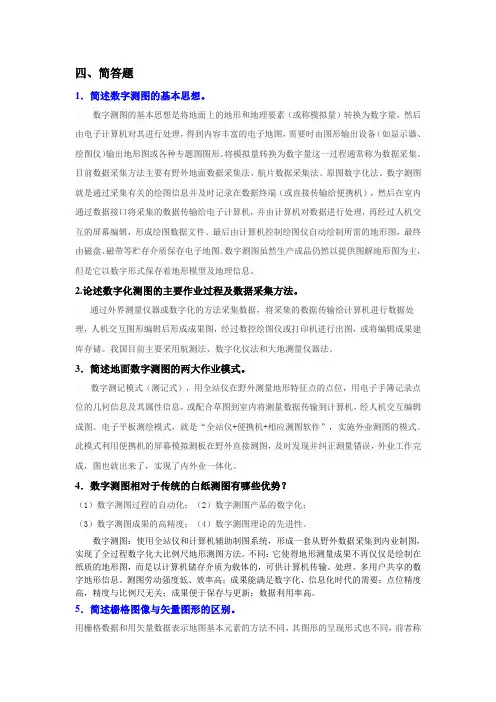

数字测图简答题
四、简答题1．简述数字测图的基本思想。
数字测图的基本思想是将地面上的地形和地理要素（或称模拟量）转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的电子地图，需要时由图形输出设备（如显示器、绘图仪）输出地形图或各种专题图图形。
将模拟量转换为数字量这一过程通常称为数据采集。
目前数据采集方法主要有野外地面数据采集法、航片数据采集法、原图数字化法。
数字测图就是通过采集有关的绘图信息并及时记录在数据终端（或直接传输给便携机），然后在室内通过数据接口将采集的数据传输给电子计算机，并由计算机对数据进行处理，再经过人机交互的屏幕编辑，形成绘图数据文件。
最后由计算机控制绘图仪自动绘制所需的地形图，最终由磁盘、磁带等贮存介质保存电子地图。
数字测图虽然生产成品仍然以提供图解地形图为主，但是它以数字形式保存着地形模型及地理信息。
2.论述数字化测图的主要作业过程及数据采集方法。
通过外界测量仪器或数字化的方法采集数据，将采集的数据传输给计算机进行数据处理，人机交互图形编辑后形成成果图，经过数控绘图仪或打印机进行出图，或将编辑成果建库存储。
我国目前主要采用航测法、数字化仪法和大地测量仪器法。
3．简述地面数字测图的两大作业模式。
数字测记模式（测记式），用全站仪在野外测量地形特征点的点位，用电子手簿记录点位的几何信息及其属性信息，或配合草图到室内将测量数据传输到计算机，经人机交互编辑成图。
电子平板测绘模式，就是“全站仪+便携机+相应测图软件”，实施外业测图的模式。
此模式利用便携机的屏幕模拟测板在野外直接测图，及时发现并纠正测量错误，外业工作完成，图也就出来了，实现了内外业一体化。
4．数字测图相对于传统的白纸测图有哪些优势？（1）数字测图过程的自动化；（2）数字测图产品的数字化；（3）数字测图成果的高精度；（4）数字测图理论的先进性。
数字测图：使用全站仪和计算机辅助制图系统，形成一套从野外数据采集到内业制图，实现了全过程数字化大比例尺地形测图方法。
数字测图复习题
数字测图复习题数字化测图复习题一、填空题1．广义的数字化测图又称为计算机成图主要包括：地面数字测图、地图数字化成图、航测数字测图和计算机地图制图。
2．数字测图的基本思想是将地面上的地形和地理要素转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的电子地图。
3. 数字测图就是要实现丰富的地形信息、地理信息数字化和作业过程的自动化或半自动化。
4. 计算机屏幕上能显示的图形软件给出了两种表示方式，即矢量图形和栅格图形，对应的图形数据称为矢量数据和栅格数据；数字测图中通常采用矢量数据结构和绘制矢量图形。
5．数字地形表达的方式可以分为两大类，即数学描述和图像描述。
6. 计算机地图制图过程中，制图的数据类型有三种：空间数据、属性数据和拓朴数据。
而空间数据是所有数据的基础。
7. 绘图信息包括点的定位信息、连接信息、属性信息。
8．数字测图中描述地形点必须具备的三类信息为：点的三维坐标、测点的属性和测点的连接关系。
9．数字测图系统是以计算机为核心，在硬件和软件的支持下，对地形空间数据进行数据采集、输入、处理、绘图、存储、输出、管理的测绘系统；它包括硬件和软件两个部分。
10．数字测图系统主要由数据输入、数据处理和图形输出三部分组成，其作业过程与使用的设备和软件、数据源及图形输出的目的有关。
11．数字测图系统可区分为现有地形图的数字化成图系统、基于影像的数字成图系统、地面数字测图系统。
12．数字测图的基本过程包括：数据采集、数据处理、图形输出。
13．在计算机外围设备中，鼠标、键盘、图形数字化仪和扫描仪，属于输入设备；显示器、投影仪、打印机和绘图仪等，属于输出设备。
14．地面数字测图是利用全站仪或其它测量仪器在野外进行数字化地形数据采集在成图软件的支持下，通过计算机加工处理，获得数字地形图的方法，其实质是一种全解析机助测图方法。
15．目前我国主要采用数字化仪法、航测法和大地测量仪器法采集数据。
前两者主要是室内作业采集数据，后者是野外采集数据。
数字测图考试题及答案pdf下载
数字测图考试题及答案pdf下载一、单项选择题（每题2分，共20分）1. 数字测图中，用于表示地形特征的点称为（）。
A. 地形点B. 特征点C. 地物点D. 测站点答案：B2. 在数字测图中，下列哪项不是地形图的基本要素？（）A. 比例尺B. 图例C. 指北针D. 地图标题答案：D3. 数字测图中，用于确定地面点位置的坐标系统是（）。
A. 直角坐标系B. 极坐标系C. 球面坐标系D. 地理坐标系答案：A4. 在数字测图中，高程数据的采集通常采用（）。
A. GPS技术B. 激光扫描技术C. 三维激光扫描技术D. 人工测量答案：A5. 数字测图中，用于表示道路、河流等线性地物的线称为（）。
A. 轮廓线B. 边界线C. 线性要素D. 地物线答案：C6. 数字测图中，用于表示建筑物、森林等面状地物的面称为（）。
A. 轮廓面B. 边界面C. 面状要素D. 地物面答案：C7. 在数字测图中，下列哪项不是地形图的用途？（）A. 土地规划B. 工程建设C. 旅游导航D. 天气预报答案：D8. 数字测图中，用于表示地形起伏的等高线间距通常由（）决定。
A. 地形的复杂程度B. 地图的比例尺C. 测量的精度D. 地形的坡度答案：B9. 在数字测图中，下列哪项不是地形图的表示方法？（）A. 符号法B. 注记法C. 色彩法D. 声音法答案：D10. 数字测图中，用于表示地形图上点与点之间距离的单位是（）。
A. 米B. 厘米C. 毫米D. 千米答案：A二、多项选择题（每题3分，共15分）1. 数字测图中，地形图的表示方法包括（）。
A. 符号法B. 注记法C. 色彩法D. 声音法答案：ABC2. 数字测图中，地形图的基本要素包括（）。
A. 比例尺B. 图例C. 指北针D. 地图标题答案：ABC3. 数字测图中，用于表示地形特征的点包括（）。
A. 地形点B. 特征点C. 地物点D. 测站点答案：BC4. 数字测图中，地形图的用途包括（）。
《数字测图原理与方法》题库与其答案
《数字测图原理与方法》题库与其答案数测试题库一、填空题（一）测量学基础知识（ 1-120 题）1.地面点到铅垂距离称为该点的相对高程。
2.通过海水面的称为大地水准面。
3.测量工作的基本内容是。
4.测量使用的平面直角坐标是以为坐标原点，为 x 轴，以为 y 轴。
5.地面点位若用地理坐标表示，应为和绝对高程。
6.地面两点间高程之差，称为该两点间的。
7.在测量中，将地表面当平面对待，指的是在范围内时，距离测量数据不至于影响测量成果的精度。
8.测量学的分类，大致可分为。
9.地球是一个旋转的椭球体，如果把它看作圆球，其半径的概值为km。
10.我国的珠穆朗玛峰顶的绝对高程为m。
11.地面点的经度为该点的子午面与所夹的角。
12.地面点的纬度为该点的铅垂线与所组成的角度。
13.测量工作的程序是。
14.测量学的任务是。
15.直线定向的标准方向有。
16.由方向顺时针转到测线的水平夹角为直线的坐标方位角。
17.距离丈量的相对误差的公式为。
18.坐标方位角的取值范围是。
19.确定直线方向的工作称为，用目估法或经纬仪法把许多点标定在某一已知直线上的工作为。
20.距离丈量是用误差来衡量其精度的，该误差是用分子为的形式来表示。
21.用平量法丈量距离的三个基本要求是。
22.直线的象限角是指直线与标准方向的北端或南端所夹的角，并要标注所在象限。
23.某点磁偏角为该点的方向与该点的方向的夹角。
24.某直线的方位角与该直线的反方位角相差。
25.地面点的标志，按保存时间长短可分为。
26.丈量地面两点间的距离，指的是两点间的距离。
27.森林罗盘仪的主要组成部分为。
28.某直线的方位角为123° 20′，则它的正方位角为。
29.水准仪的检验和校正的项目有30.水准仪主要轴线之间应满足的几何关系为31.由于水准仪校正不完善而剩余的i 角误差对一段水准路线高差值的影响是成正比的。
32.闭和水准路线高差闭和差的计算公式为。
33.水准仪的主要轴线有、、、。
数字测图原理与应用期终考试试题(A)卷
二、简答题（每小题 5 分，共 20 分）
1、即碎部测图 2、不同地物要素的识别码 3、为便于测图及应用，将整个测图区域分成若干规格一定的图幅。 4、极坐标法、交会法等
三、问答题（每小题 10 分，共 40 分）
1、任务简介与测区概况、现有测绘资料分析、技术方案设计、工作计划、安全环保措施 等。 2、 （略） 3、 （略）
第
2
页(共 2 页)
一、术语解释（每题 3 分，共 30 分） 1、DEM 2、地面数字测图 3、地物符号 4、示坡线 5、地形 6、地貌测绘 7、矩形分幅 8、地形图数据库 9、等高距 10、地图比例尺精度 二、简答题（每小题 5 分，共 20 分） 1、何谓碎部测量？ 2、何谓地物要素编码？ 3、何谓地形图数据库？ 4、碎部测图的方法有哪些？ 三、问答题（每小题 10 分，共 40 分） 1、试述大比例尺数字地形图测绘技术设计的内容。 2、试述地形图上各要素配合表示的一般原则。 3、试述大比例尺数字地形图的质量要求，以及大比例尺数字地形图测绘检查 验收的程序和方法。 4、试述等高线的定义、种类、特点，以及等高线自动绘制的算法步骤。
第 1 页(共 2 页)
四、计算题（10 分）
如图 1 所示一水准网，各水准路线长度为 S1 = 2km，S2 = 8km，S3 = 10km，S4 = 8 S5=5km 取 40km 为单位权观测，且每公里观测高差中误差为 mkm= ± 3mm，试求： （1） （2） （3） （4） 各路线观测高差之权； 等权路线 Z1、2 的权及其路线长度； 相加路线 Z1、2+3 的权及其路线长度； 结点 F 高程最或使值的权及其中误差。
4、试述等高线的定义、种类、特点，以及等高线自动绘制的算法步骤。 ：高程相等的相
数字测图原理与方法题库及其答案
东北大学数字测图原理与方法题库2013~2014学年度第二学期东北大学期末复习资料数字测图原理与方法备考题库一、概念题（本大题共66小题，其中（）内为补充内容）1. 测绘学: 测绘学是以地球形状、大小及地球表面上的各种地物的几何形状和地貌的形态为研究对象，并研究如何将地面上的各种地物、地貌测绘成图及将设计、规划在图纸上的各种建筑物放样于实地的有关理论与方法的一门科学。
2. 地球椭球体：在测绘工作中选用的用来代替地球形状作为测量基准面的一个非常接近大地水准面、并且可用数学式表达的几何形体。
3. 地球椭球：代表地球形状和大小的旋转椭球。
4. 参考椭球：与某个区域如一个国家大地水准面最为密合的椭球称为参考椭球。
5. 参考椭球定位：确定参考椭球面与大地水准面的相关位置，使参考椭球面在一个国家或地区内最佳拟合，称为参考椭球定位。
6. 大地水准面:水准面中与平均海水面相吻合并向大陆、岛屿内延伸而形成的闭合曲面，称为大地水准面。
7. 大地坐标系：把地面上的点沿着椭球面法线方向投影到椭球面上并用经纬度来表示其位置的坐标系叫大地坐标系。
8. 大地体：大地水准面所包围的地球形体，叫大地体。
9. 高程:地面点到大地水面的铅垂距离，称为该点的绝对高称，或称海拔。
10. 地物：地球表面的一切物体（包括自然地物和人工地物）统称为地物。
11. 地貌: 地貌是指地表面高低起伏的形态。
12. 视差：由于物像没有和十字分划板重合，当人眼相对十字分划板相对移动时物像也和十字分划板相对移动，这种现象叫视差。
13. 照准部偏心差：是指照准部旋转中心与水平度盘分划中心不重合，指标在度盘上读数时产生的误差。
14. 照准误差：是指视准轴偏离目标与理想照准线的夹角。
（即视准轴不垂直于仪器横轴时产生的误差）15. 竖盘指标差：（由于竖盘水准管或垂直补偿器未安到正确位置，使竖盘读数的指标线与垂直线有一个微小得角度差x，称为“竖盘指标差”。
）因竖直度盘指标线偏离了正确而使竖直角与正确值产生的差异被称为竖盘指标差。
数字测图题库附答案
2. 数字测图以计算机为核心在外连输入输出设备硬、软件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理。
3．矢量数据图形的离散点坐标(x，y)的有序集合，用来描述地图实体的一种数据。
4．栅格数据结构栅格数据结构是将整个制图区域划分成一系列大小一致的栅格(每个格也称像元或像素)，形成栅格据矩阵，用以描述整个制图区域。
5．数字地图数字地形图是用数字形式存储全部地图信息的地图，是用数字形式描述地形图要素的属性、定位和关系信息的数据集合，是存储在具有直接存取性能的介质上的关联数据文件。
（数字地形图是电子地图的基础）6．数字测图系统以计算机为核心，在硬件和软件的支持下，对地形空间数据进行数据采集、输入、数据处理及数据输出、管理的测绘系统，它包括硬件和软件两个部分。
13. 波特率表示数据传输速度的快慢，用位／秒（b／s）表示，即每秒钟传输数据的位数（bit）18.数字地面模型（DTM）把地形图中的地物地貌通过存储在磁介质中的大量密集的地面点的空间坐标和地形属性编码，以数字的形式来描述的事物本体。
一般包括地貌信息、基本地物信息、主要自然资源和环境信息以及主要社会经济信息。
类型：规则格网DTM，不规则格网DTM，等值线 DTM和曲面DTM19. 数字高程模型通过有限的地形高程数据实现对地形曲面的数字化模拟，或者说，地形表面的数字化表示。
Digital Elevation Model，缩写DEM.20．数据编码在数字化测图中一般用按一定规则构成的符号串来表示地物属性和连接关系等信息。
这种有—定规则的符号串称为数据编码。
数据编码的基本内容包括：地物要素编码(或称地物特征码、地物属性码、地物代码)、连接关系码(或连接点号、连接序号、连接线型)、面状地物填充码等。
类型：三位数编码、四位整数编码、其他编码、无记忆编码、简编码1、简述数字测图的基本思想。
数字测图的基本思想是将地面上的地形和地理要素（或称模拟量）转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的电子地图，需要时由图形输出设备（如显示器、绘图仪）输出地形图或各种专题图图形。
《数字测图原理与应用》复习题(2016春)
测量任务书或测量合同 是测量施工单位上级主管部门或合同甲方下达的技术要求文件。
-4-
68. 野外数字测图既可采用传统的 先控制测量后碎部测图 、 从整体到局部 的作业方法， 也可采用图 根控制测量与碎部测量同步进行的 一步测量法 。
69. 野外数字测图的控制测量包括 平面控制测量 和 高程控制测量 。 70. 由于野外数字测图主要采用全站仪采集数据，测站点到地物、地形点的距离即使 1km，也能保证测 量精度，故对 图根点 密度要求已不很严格。一般以在 500 米 以内能测到碎部点为原则。 辐射法就是在某一通视良好的等级控 71. 采用全站仪采集数据， 通常用 辐射法 直接测定图根控制点。 制点上安置全站仪，用极坐标测量方法，按全圆方向观测方式直接测定周围几个图根点坐标，点位 精度可在 1cm 以内。 72. 为了便于多个作业组作业，在野外采集数据之前，通常要对测区进行“作业区”划分。数字测图不 需按 图幅 测绘，而是以 道路、河流、沟渠、山脊线 等明显线状地物为界，将测区划分为若
10. 地形图的主要内容是用各种规定的线划符号来表示___地物___和___地貌___，通过这些线划符号、 注记等，来认识、判断____地貌地物的性质、特点和相互关系__，这就是识读地形图的主要目的。 11. 计算机屏幕坐标系的原点在 12. 屏幕坐标系一般以 像素 左上角 ，屏幕坐标值的符号 屏幕分辨率 为正 有关。 0-639 和 0-479 。 。
27. 数字地面模型简称为 DTM
其中野外数据采集极 28. 野外数字测图作业通常分为 野外数据采集 和 内业数据处理编辑 两大部分， 其重要，它直接决定成图质量与效率。 29. 大比例尺数字测图野外数据采集主要是通过 全站仪 或 RTK GPS 接收机实地测定地形特征点的
数字测图复习试题有答案解析
一、判断题1．野外数字采集就是使用全站仪或GPS RTK接收机在实地测定地形点位置。
（ V ）2．测站信息主要包括测站点坐标（或点号）、仪器高、定向点坐标（或点号）、定向起始角度。
（ V ）3．山脊线、山谷线、陡坎骨架线都是地性线。
（V ）4．在Auto CAD中任一图层都可以打开或关闭，可以设置不同颜色，可以锁定不让编辑。
（V）5．测点点号定位成图法在绘制平面图时不需（要）人工输入测点点号。
（X ）6．CASS屏幕菜单主要用于绘制平面图。
（V ）7．坐标定位成图法可以设置“节点”捕捉功能。
（V ）8．对象特征管理可以修改图元的图层、颜色、线形，甚至位置（不可改）。
（X ）9．绘制等高线应先建立数字高程模型（三角网）。
（V ）10．坐标定位成图法在绘制平面图时必须人工输入测点坐标（测点点号）。
（X ）11．一个地物是一个图块，一幅图也可以视为图块。
（ V ）12．图块不“炸开”就不能进行编辑。
（ V ）14．扫描仪扫描结果是栅格数据，必须经过矢量化才能得到线划地图。
（V）15．“利用CASS扫描矢量化”只能使用右侧屏幕菜单，操作鼠标逐点采集数据，不能自动跟踪绘制曲线。
（ V ）16.通过地形图数字化得到的数字地形图，其地形要素的位置精度不会高于原地形图的精度。
（ V ）17.通过地形图数字化得到的数字地形图，其地形要素的位置精度比原地形图的精度高（低）。
（ X ）18．CASS系统中的坐标数据文件是一种扩展名为“CAS”（dat）的图形文件。
（X ）19. 平板仪测图＋数字化仪数字化测图的模式简称电子平板。
（X ）20．数字测图可以实现作业自动化，信息数字化，采集、绘图、用图一体化。
（V）21.定位信息指独立地物定位点、文字注记定位点的位置信息(点号)。
（ X ）22.野外数字测图比白纸测图精度高。
（ V ）23.使用普通经纬仪也可以进行数字测图。
（ V ）24．能同时测角、测距，并能自动计算坐标的电子仪器称为全站仪。
数字测图原理和方法考试及试题集与参考答案(大学期末复习资料)
18.若规定水准仪的i角应校正至20″以下，问：这对前、后视距差为20m的一个测站，在所测得的高差中有多大的影响?
19.三、四等水准测量中为何要规定用“后、前、前、后”的操作次序?
20.在施测一条水准测量路线时，为何要规定用偶数个测站?
21.对一条水准路线进行往返观测有什么好处？能消除或减弱什么误差的影响？
（1）正确高差是多少？（2）水准管轴是否平行视准轴？（3）若不平行，应如何校正？
25．如图所示，在水准点BM1至BM2间进行水准测量，试在水准测量记录表中（见表1）进行记录与计算，并做计算校核（已知 ）。
表1：水准测量记录表
测点
后视读数（m）
前视读数（m）
高差（m）
高程（m）
＋
－
26．按I1ABI2法检校水准仪i角,用钢尺量得D1=5.8m，D2=40.9m。安置水准仪在I1点，得 尺读数 ＝1207mm， 尺读数 ＝1139mm，然后搬水准仪至I2点，又读 尺上读数 ＝1466mm, 尺上读数 ＝1382mm, 问：水准管轴是否平行于视准轴？如果不平行，当水准管气泡居中时，视准轴是向上倾斜还是向下倾斜？ 角值是多少？如何进行校正？
5.简述电子经纬仪的主要特点。它与光学经纬仪的根本区别是什么？
6.简述编码度盘测角系统的测角原理。
7.简述光栅度盘测角系统的测角原理。
8.安置经纬仪时，对中和整平的目的是什么?若用光学对中器应如何进行？
9.试述用方向观测法观测水平角的步骤。如何进行记录、计算？有哪些限差规定？
10.水平角方向观测法中的2c有何含义？为什么要计算2c并检核其互差？
（2） P点位于第几带？该带中央子午线的经度是多少？P点在该带中央子午线的哪一侧？
数字测图原理与方法试卷_全（大学期末复习资料）
测量学试卷二一、填空题1.工程测量的主要任务是、、。
2.水准测量中，调节圆水准气泡居中的目的是；调节管水准气泡居中的目的是。
3.水平角的定义是，观测水平角时，水平制动后，望远镜的视准轴绕仪器横轴旋转所扫出的面应该是一个面。
4.称为钢尺的尺长误差。
5.某直线的磁方位角（Am）为65°42′，其磁偏角（δ）为东偏3′20″，子午线收敛角（γ）为-2′10″，则该直线的真方位角为，坐标方位角为。
6.水准测量中，设一测站的高差观测中误差为±5mm，若1KM有15个测站，则1KM的高差中误差为，L公里的高差中误差为（写出计算公式）。
7.三角高程测量一般与同时进行。
8.一个测站上，测绘地形图的工作包括、、、。
9.中线测设的方法有和。
10.两点坐标反算中，已知△XAB ＜0，△YAB＞0，而tanα=|△YAB|/|△XAB|，求出α=13°36′24″，则αAB= 。
二、选择题1.下面选项中不属于工程测量任务范围内的是（）。
A)公路运营管理B)测图C)用图D)放样2.在水准测量中，仪器视线高应等于（）。
A)后视读数+后视点高程B)前视读数+后视点高程C)后视读数+前视点高程D)前视读数+前视点高程3.在进行水平角观测时，若瞄准的是目标正上方的某点，则所测的角度结果与该角的实际值相比（）。
A)增大B)减小C)不变D)不确定4.某一钢尺的名义长度为30米，其在标准条件检定时它的实际长度为30.012米，则其尺长改正为（）。
A）30米B）0.012米C）30.012米D）0.006米5.某直线的坐标方位角为45°，则下列象限角表示的直线和该直线重合的是（）。
A）南偏西45°B）南偏东45°C）北偏西45°D）北偏东45°6.设某三角形三个内角中两个角的测角中误差为±4″和±3″，则第三个角的中误差为（）。
A）±4″B）±3″C）±5″D ）±6″7. 已知一导线横坐标增量闭合差为-0.08m ，纵坐标增量闭合差为+0.06m ，导线全长为392.90m ，则该导线的全长相对闭和差为（ ）。
数字测图复习题有答案精选版
数字测图复习题有答案 Company number【1089WT-1898YT-1W8CB-9UUT-92108】一、判断题1．野外数字采集就是使用全站仪或GPS RTK接收机在实地测定地形点位置。
（ V ）2．测站信息主要包括测站点坐标（或点号）、仪器高、定向点坐标（或点号）、定向起始角度。
（ V ）3．山脊线、山谷线、陡坎骨架线都是地性线。
（ V ）4．在Auto CAD中任一图层都可以打开或关闭，可以设置不同颜色，可以锁定不让编辑。
（V）5．测点点号定位成图法在绘制平面图时不需（要）人工输入测点点号。
（ X ）6．CASS屏幕菜单主要用于绘制平面图。
（V ）7．坐标定位成图法可以设置“节点”捕捉功能。
（V ）8．对象特征管理可以修改图元的图层、颜色、线形，甚至位置（不可改）。
（ X ）9．绘制等高线应先建立数字高程模型（三角网）。
（V ）10．坐标定位成图法在绘制平面图时必须人工输入测点坐标（测点点号）。
（X ）11．一个地物是一个图块，一幅图也可以视为图块。
（ V ）12．图块不“炸开”就不能进行编辑。
（ V ）14．扫描仪扫描结果是栅格数据，必须经过矢量化才能得到线划地图。
（V）15．“利用CASS扫描矢量化”只能使用右侧屏幕菜单，操作鼠标逐点采集数据，不能自动跟踪绘制曲线。
（ V ）16. 通过地形图数字化得到的数字地形图，其地形要素的位置精度不会高于原地形图的精度。
（ V ）17. 通过地形图数字化得到的数字地形图，其地形要素的位置精度比原地形图的精度高（低）。
（ X ）18．CASS系统中的坐标数据文件是一种扩展名为“CAS”（dat）的图形文件。
（X ）19. 平板仪测图＋数字化仪数字化测图的模式简称电子平板。
（X ）20．数字测图可以实现作业自动化，信息数字化，采集、绘图、用图一体化。
（V）21.定位信息指独立地物定位点、文字注记定位点的位置信息(点号)。
（ X ）22.野外数字测图比白纸测图精度高。
山东建筑大学数字测图原理期末复习题
一、选择题1.高差与水平距离之()为坡度。
A.和B,差C、比D、积答案：C2.设AB距离为200.23m,方位角为121?23,36”,则AB的X坐标增量为()m.0Ax-170.919Bx170.919C、104.302D、-1()4.302答案：D3.丈量一正方形的4条边长，其观测中误差均为?2cm,则该正方形周长的中误差为?()cm1,A、0.5B.2C、4D,8答案：C4.在高斯平面直角坐标系中，纵轴为()。
A、X釉，向东为正B、y轴，向东为正C、X轴,向北为正D、y轴，向北为正答案：C5.自动安平水准仪，()。
A、既没有圆水准器也没有管水准器B、没有圆水准器C、既有圆水准器也有管水准器D、没有管水准器答案：D6.导线测量角度闭合差的调整方法是()。
A、反号按角度个数平均分配B、反号按角度大小比例分配C、反号按边数平均分配D、反号按边长比例分配答案：A7.在以()km为半径的范围A,5B、1()C、15D、20答案：B8.钢尺的尺长误差对距离测量产生的影响属于0。
A、偶然误差B、系统误差C、偶然误差也可能是系统误差D、既不是偶然误差也不是系统误差答案：B二、简答题I.简述测记法测定碎部点的操作过程？答：测记法测定碎部点的操作过程为：(1)进入测区后，绘草图领镜(尺)员首先对测站周围的地形、地物分布情况大概看一遍,认清方向，及时按近似比例勾绘一份含主要地物、地貌的草图(若在放大的旧图上会更准确的标明)，便丁•观测时在草图上标明所测碎部点的位置及点号。
(2)仪港观测员指挥立镜员到事先选好的某已知点上准备立镜定向：自己快速架好仪器.连接电子手簿，量取仪器高：然后启动悌作全站仪和电子手簿，选择测量状态，输入测站点号和定向点号、定向点起始方向值(•般把起始方向值置零)和仪器高：瞄准定向棱镜，定好方向后，锁定全站仪度盘，通知立镜者开始胞点。
(3)立镜员在碎部点立棱镜后，观测员及时瞄准棱镜，用对讲机联系、确定镜高(•般设在•个固定的高度,ftll2.0m)及所立点的性旗，输入镜高(镜高不变直接按回乍键)、地物代码(无码作业时直接按回车健)，确认准确照准棱镜后，再按电子手簿上的回车健,待电了手簿发出鸣响声,即说明测点数据已进入电子手簿。
《数字测图原理与方法》题库及其答案共11页文档
东北大学数字测图原理与方法题库2019~2019学年度第二学期东北大学期末复习资料数字测图原理与方法备考题库2019.5一、概念题（本大题共66小题，其中（）内为补充内容）1. 测绘学: 测绘学是以地球形状、大小及地球表面上的各种地物的几何形状和地貌的形态为研究对象，并研究如何将地面上的各种地物、地貌测绘成图及将设计、规划在图纸上的各种建筑物放样于实地的有关理论与方法的一门科学。
2. 地球椭球体：在测绘工作中选用的用来代替地球形状作为测量基准面的一个非常接近大地水准面、并且可用数学式表达的几何形体。
3. 地球椭球：代表地球形状和大小的旋转椭球。
4. 参考椭球：与某个区域如一个国家大地水准面最为密合的椭球称为参考椭球。
5. 参考椭球定位：确定参考椭球面与大地水准面的相关位置，使参考椭球面在一个国家或地区内最佳拟合，称为参考椭球定位。
6. 大地水准面:水准面中与平均海水面相吻合并向大陆、岛屿内延伸而形成的闭合曲面，称为大地水准面。
7. 大地坐标系：把地面上的点沿着椭球面法线方向投影到椭球面上并用经纬度来表示其位置的坐标系叫大地坐标系。
8. 大地体：大地水准面所包围的地球形体，叫大地体。
9. 高程:地面点到大地水面的铅垂距离，称为该点的绝对高称，或称海拔。
10. 地物：地球表面的一切物体（包括自然地物和人工地物）统称为地物。
11. 地貌: 地貌是指地表面高低起伏的形态。
12. 视差：由于物像没有和十字分划板重合，当人眼相对十字分划板相对移动时物像也和十字分划板相对移动，这种现象叫视差。
13. 照准部偏心差：是指照准部旋转中心与水平度盘分划中心不重合，指标在度盘上读数时产生的误差。
14. 照准误差：是指视准轴偏离目标与理想照准线的夹角。
（即视准轴不垂直于仪器横轴时产生的误差）15. 竖盘指标差：（由于竖盘水准管或垂直补偿器未安到正确位置，使竖盘读数的指标线与垂直线有一个微小得角度差x，称为“竖盘指标差”。
数字测图原理与方法第二章 思考与练习题
第二章思考与练习题1、名词解释题：(1) 水准面(2) 大地水准面(3) 高斯直角坐标系(4) 高程(5) 相对高程(6) 任意直角坐标系(7) 水平面(8) 参考椭球2、填空题(1) 测量工作中的铅垂线与____________面垂直。
（2）水准面上的任意一点都与____________垂直。
(3) 地球陆地表面上一点A的高程是A至平均海水面在____________方向的长度。
(4) 珠穆郎玛峰的高程是8843.48m，此值是指该峰至____________处的________长度。
(5) 测量工作中采用的平面直角坐标与数学中的平面直角坐标不同之处是______________。
(6) 确定地面上的一个点的位置常用三个坐标值，它们是⒈________⒉________⒊__________。
(7) 实际测量工作中依据的基准面是________________面。
(8) 实际测量工作中依据的基准线是________________线。
(9) 局部地区的测量工作有时用任意直角坐标系，此时Ｘ坐标轴的正向常取________方向。
(10)普通测量工作有三个基本测量要素，它们是⒈_________ ⒉_______⒊________。
(11)野外测量工作的基准线是，基准面是；测量数据处理的基准面是，基准线是；水准测量的基准面是。
3、选择题(1) 任意高度的平静水面________（都不是，都是，有的是）水准面。
(2) 不论处于何种位置的静止液体表面____________（并不都是，都称为）水准面。
(3) 地球曲率对__________（距离，高程，水平角）的测量值影响最大。
(4) 在小范围内的一个平静湖面上有A、B两点，则B点相对于A点的高差__________ （＞0，＜0，＝0，≠0）。
(5) 大地水准面____________（亦称为，不同于）参考椭球面（6）平均海水面____________（是，不是）参考椭球面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四.简答题1.何谓等高线？等高线可分为几种？试简述之。
2.地物符号可以分为哪几种？每一种符号举出两个例子。
3.试比较在图上求某直线坐标方位角的两种方法(图解法与解析法)。
4.何谓汇水面积？为什么要计算汇水面积？5.简述大比例尺数字测图技术设计书应包括哪些内容？6.地面数字测图外业采集数据包括哪些内容？7.简述大比例尺地面数字测图的成图过程？8.什么是地形图的空间数据、非空间数据？9.数字地形图的编辑包括哪些内容？。
10.纸质地形图的数字化方法有那些？11.数字测图的两类基本作业模式是什么？简述其中一种。
12.按照GB14804-93标准,地形图要素代码如何组成？13.CASS系统简编码（野外操作码）有哪几种？14.简述数字化成图外业工作的特点。
15.论述数据采集过程中所要采集的绘图信息。
16.使用瑞得全站仪采集数据的一般操作步骤。
17.简述按三角格网法自动绘制等高线的步骤。
18.简述在等高线生成过程中利用三角格网法的优势及构成方法。
19.地面数字测图外业采集数据包括哪些内容？20. 使用CASS6.0采用坐标定位成图法绘制平面图的主要步骤。
13．在外业数据采集后，用南方CASS6.0绘地形图（平面图用坐标定位成图法）的作业步骤。
20.简述CASS软件的草图法数字测图的作业过程（平面图用坐标定位成图法）。
21.使用CASS6.0等高线绘制的基本过程。
22.简述地形图扫描数字化的作业步骤。
23.简述利用CASS测图软件扫描矢量化主要操作步骤。
24.结合所学知识，谈谈对野外采样点的编码方式发展趋势的看法。
25.结合对数字测图这门课程的学习，阐述数字化测图未来的发展。
26.简述数字测图的基本思想。
27.简述数据采集的绘图信息类型及内涵。
28.论述数据采集过程中所要采集的绘图信息。
29.简述数字测图需解决的问题。
30.简述数字化测图的主要作业过程及数据采集方法。
31.简述数字地图的特点。
32.简述数字测图的优点。
33.简述数字测图中的作业模式（从实际作业划分）。
34.简述地面数字测图的两大作业模式。
35.简述全站仪在数据传输之前应进行哪些设置？。
36.简述数字化仪的几中操作方式（4种以上）。
37.简述滚筒式绘图仪绘图时，笔、纸的运动原理。
38.试述矢量绘图仪的插补原理。
39.简述栅格图像与矢量图形的区别。
40.简述信息（模板）法符号库设计中线状符号的分类并举例和线状符号库设计中应注意的问题。
41.简述数字地面模型的特点。
42.简述矩形格网DTM的建立的基本过程。
43.简述矩形格网上追踪等高线的步骤。
44.简述由离散数据点建立三角形网（泰森多边形算法）的基本过程。
45.简述按三角格网法自动绘制等高线的步骤。
46.等高线自动绘制通常采用哪两种方法?在大比例尺数字测图中常采用哪种方法?为什么?47.简述格网法自动绘制等高线的步骤。
48.简述在等高线生成过程中利用三角格网法的优势及构成方法。
49.地面数字测图外业采集数据包括哪些内容？50.简述大比例尺数字测图技术设计书应包含那些内容？51.简述一步测量法的作业步骤。
52.什么叫数据编码？数据采集时为什么要采集编码？53.简述从结构和输入方式上区分，数据编码的几种方案。
54.简述测记法测定碎部点的操作过程。
55.CASS测图系统中野外操作码（简码）是如何规定的？使用规则是什么？56.简述用电子平板法测绘数字地形图的操作过程。
57.简述CASS电子平板野外数据采集方法。
58.简述大比例尺地面数字测图的成图过程。
59.使用CASS6.0采用编码引导自动成图法绘制平面图的主要步骤。
60.简述使用CASS6.0采用编码引导文件自动成图法的操作过程61.简述编写CASS6.0编码引导文件的格式要求？62.使用CASS6.0采用坐标定位成图法绘制平面图的主要步骤。
63.在外业数据采集后，用南方CASS6.0绘地形图（平面图用坐标定位成图法）的作业步骤。
64.简述CASS软件的草图法数字测图的作业过程（平面图用坐标定位成图法）。
65.使用CASS6.0等高线绘制的基本过程。
66.简述CASS绘制等高线的主要操作步骤。
67.简述在CASS系统的 “工具”、“编辑”、“屏幕菜单”和“状态栏”中设置68.大比例尺数字化测图分幅原则及图饰符号的分类。
69.简述一种好的数字测图软件应具备的特点。
70.试说明在地形图数字化过程中，为什么要进行坐标转换？如何进行坐标转换？数学模型有哪些？71.简述手扶跟踪地形图数字化的作业步骤。
72.在手扶跟踪数字化作业中，地形图符号是如何进行数字化的？73.简述纸质地形图非比例符号在数字化过程中的定位问题。
74.简述用边缘跟踪剥皮法进行线状栅格数据细化的基本思想。
75.简述栅格数据自动跟踪矢量化中虚线的跟踪。
76.简述进行线状栅格数据自动跟踪矢量化的步骤。
77.简述地形图扫描数字化的作业步骤。
78.简述利用CASS测图软件扫描矢量化主要操作步骤。
79.数字测图产品检查提交验收的资料有哪些？80.试述应用数字地形图计算土石方量的五种方法，并说明各自的适用范围。
81.简述数字地形图在工程建设中的应用。
82.结合所学知识，谈谈对野外采样点的编码方式发展趋势的看法。
83.结合对数字测图这门课程的学习，阐述数字化测图未来的发展。
84.简述数字化测图的主要作业过程及数据采集方法。
（7分）85.大比例尺数字化测图分幅原则及图饰符号的分类。
（5分）86.简述滚筒式绘图仪绘图时，笔、纸的运动原理。
（5分）87.简述数据采集的绘图信息类型及内涵。
（6分）88.简述数字测图软件的特点。
（9分）89.简述在等高线生成过程中利用三角格网法的优势及构成方法。
（10分）90.简述数字地图的特点。
（8分）91.简述数字测图中的作业模式。
（7分）92.在外业数据采集后，用南方CASS成图的常用步骤。
（5分）93.简述栅格图像与矢量图形的区别。
（8分）94.简述一步测量法的作业步骤。
（5分）95.什么叫数据编码？数据采集时为什么要采集编码？（8分）96.简述数字测图的基本思想。
（8分）97.简述按三角格网法自动绘制等高线的步骤。
（8分）98.简述从结构和输入方式上区分，数据编码的几种方案。
（8分）99.简述利用CASS软件简编码自动成图法的作业流程。
（8分）100.什么是地貌特征点和地性线？一般可归纳为哪些典型地貌？101.简述用边缘跟踪剥皮法进行线状栅格数据细化的基本思想。
102.简述大比例尺地面数字测图的成图过程。
103.简述大比例尺数字测图技术设计书应有哪些主要内容?104.什么是地貌特征点和地性线？一般可归纳为哪些典型地貌？105.简述用边缘跟踪剥皮法进行线状栅格数据细化的基本思想。
106.简述大比例尺地面数字测图的成图过程。
107.简述大比例尺数字测图技术设计书应有哪些主要内容?108.地物符号可以分为哪几种？每一种符号举出两个例子。
128.简述大比例尺数字测图技术设计书应包括哪些内容？129.简述按三角格网法自动绘制等高线的步骤。
130.何谓等高线？等高线可分为几种？试简述之。
131.使用CASS等高线绘制的基本过程。
132.简述进行线状栅格数据自动跟踪矢量化的步骤。
133.结合对数字测图这门课程的学习，阐述数字化测图未来的发展。
（6分） 134.结合所学知识，谈谈对野外采样点的编码方式发展的看法。
（5分）135.简述CASS绘制等高线的主要操作步骤。
（8分）136.简述大比例尺数字测图技术设计书应包含那些内容？（7分）137.论述大比例尺地面数字测图的成图过程。
（8分）138.试述应用纸质地形图计算土石方量的三种方法，并说明各自的适用范围。
（7分） 139.简述CASS绘制等高线的主要操作步骤。
（5分）五、分析计算题（将正确答案和题号写到答题纸上。
满分27分）1．已知A 点坐标为()15,33，B 点坐标为()6,36。
今在AB 的延长线上有一点C，C 点距B 点的距离为10m，求C 点的坐标。
（5分）2．如下左图所示，XOY 是测量坐标系，xoy 是屏幕坐标系，若屏幕水平方向和垂直方向长度分别为sx和sy，相应的实地长度分别为SY 和SX，屏幕左下角的测量坐标为（X0，Y0），任一点P 的测量坐标（X，Y），推导P 点坐标在两个坐标系里的坐标转换公式。
（9分）3. 试述地物符号自动绘制中，在多边形轮廓线内绘制晕线的步骤（如下要求）。
（8分）多边形轮廓线内绘制晕线的参数为：轮廓点个数N，轮廓点坐标（X i，Y i），i=1,2…N，晕线间隔D 以及晕线和X 轴夹角α，如上右图所示。
4. 如下左图所示，XOY 为测量坐标系，xoy 为绘图仪坐标系，11(,)A X Y ，22(,)B X Y ，33(,)C X Y 和44(,)D X Y 是4个图廓点的测量坐标，任一点P 的测量坐标（X，Y），推导P 点坐标在两个坐标系里的坐标转换公式。
（9分）5.简述面状符号自动绘制的步骤。
（8分）面状符号的绘图参数为：轮廓边界点个数N，轮廓边界点坐标（Xi，Yi），i＝1，2，…，N，符号轴线间的间隔D以及轴线和X轴的夹角α，每一排轴线上符号的间隔d，如上右图。
6.试述地物符号自动绘制中，在多边形轮廓线内绘制晕线的步骤（如下要求）。
多边形轮廓线内绘制晕线的参数为：轮廓点个数N，轮廓点坐标（X i，Y i），i=1,2…N，晕线间隔D以及晕线和X轴夹角α，如下左图所示。
7.简述面状符号自动绘制的步骤。
面状符号的绘图参数为：轮廓边界点个数N，轮廓边界点坐标（Xi，Yi），i＝1，2，…，N，符号轴线间的间隔D以及轴线和X轴的夹角α，每一排轴线上符号的间隔d，如上由图8.依据下左图用四位编码裁剪法进行线段AB线段裁剪的过程。
9.简述面状符号自动绘制的步骤。
如上图面状符号的绘图参数为：轮廓边界点个数N，轮廓边界点坐标（Xi，Yi），i＝1，2，…，N，符号轴线间的间隔D以及轴线和X轴的夹角α，每一排轴线上符号的间隔d。
10. 如下图所示，试编写由坐标文件、图块点链文件和图块索引文件表示的图形文件。
11. 试绘出下图所示二值栅格图像先向左平移一个像元，再向下平移一个像元后的图像。
12.如下图为野外观测草图，写出草图对应的CASS6.0编码引导文件？图中地物A----般房屋，B----普通房屋，C----低压线，D----陡坎A BCD13.在括号内写出下面草图中各测点的简编码？图中地物A----般房屋，B----普通房屋，C----低压线，D----陡坎A BCD14.使用CASS6.0采用编码引导自动成图法绘制平面图的主要步骤。
15.如下左图所示，XOY是测量坐标系，xoy是屏幕坐标系，若屏幕水平方向和垂直方向长度分别为s x和s y，相应的实地长度分别为S Y和S X屏幕左下角的测量坐标为（X0，Y0），任一点P的测量坐标（X，Y），推导P 点坐标在两个坐标系里的坐标转换公式。
