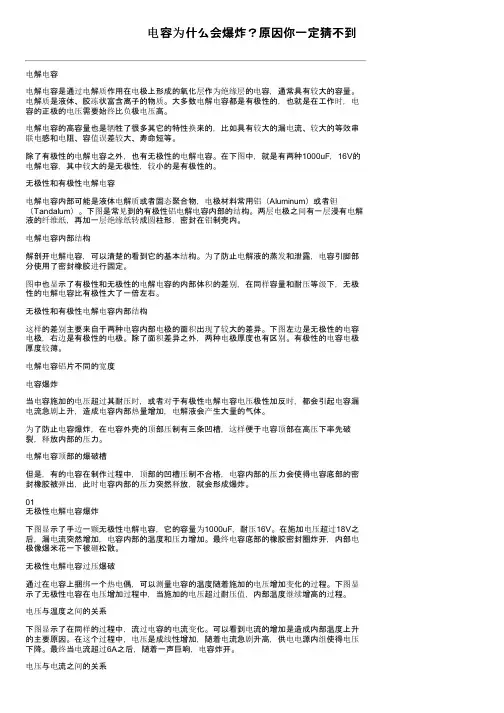

电容为什么会爆炸？原因你一定猜不到
电容为什么会爆炸？原因你一定猜不到电解电容电解电容是通过电解质作用在电极上形成的氧化层作为绝缘层的电容，通常具有较大的容量。
电解质是液体、胶冻状富含离子的物质。
大多数电解电容都是有极性的，也就是在工作时，电容的正极的电压需要始终比负极电压高。
电解电容的高容量也是牺牲了很多其它的特性换来的，比如具有较大的漏电流、较大的等效串联电感和电阻、容值误差较大、寿命短等。
除了有极性的电解电容之外，也有无极性的电解电容。
在下图中，就是有两种1000uF，16V的电解电容，其中较大的是无极性，较小的是有极性的。
无极性和有极性电解电容电解电容内部可能是液体电解质或者固态聚合物，电极材料常用铝（Aluminum）或者钽（Tandalum）。
下图是常见到的有极性铝电解电容内部的结构。
两层电极之间有一层浸有电解液的纤维纸，再加一层绝缘纸转成圆柱形，密封在铝制壳内。
电解电容内部结构解剖开电解电容，可以清楚的看到它的基本结构。
为了防止电解液的蒸发和泄露，电容引脚部分使用了密封橡胶进行固定。
图中也显示了有极性和无极性的电解电容的内部体积的差别，在同样容量和耐压等级下，无极性的电解电容比有极性大了一倍左右。
无极性和有极性电解电容内部结构这样的差别主要来自于两种电容内部电极的面积出现了较大的差异。
下图左边是无极性的电容电极，右边是有极性的电极。
除了面积差异之外，两种电极厚度也有区别。
有极性的电容电极厚度较薄。
电解电容铝片不同的宽度电容爆炸当电容施加的电压超过其耐压时，或者对于有极性电解电容电压极性加反时，都会引起电容漏电流急剧上升，造成电容内部热量增加，电解液会产生大量的气体。
为了防止电容爆炸，在电容外壳的顶部压制有三条凹槽，这样便于电容顶部在高压下率先破裂，释放内部的压力。
电解电容顶部的爆破槽但是，有的电容在制作过程中，顶部的凹槽压制不合格，电容内部的压力会使得电容底部的密封橡胶被弹出，此时电容内部的压力突然释放，就会形成爆炸。
钽电容爆炸、烧毁原因分析
钽电容爆炸、烧毁原因分析经常碰到很多客户讨论钽电容爆炸问题，特别在开关电源、LED电源等行业，钽电容烧毁或爆炸是令研发技术人员最头痛的，让他们百思不得其解。
正因为钽电容失效模式的危险性，让很多研发技术人员都不敢再使用钽电容了，其实如果我们能够全面的了解钽电容的特性，找到钽电容失效（表现形式为烧毁或爆炸）的原因，钽电容并没有那么可怕。
毕竟钽电容的好处是显而易见的。
钽电容失效的原因总的来说可以分为钽电容本身的质量问题和电路设计问题两大类：电路设计和产品选型要求钽电容的产品性能参数可以满足电路信号特点，但是,往往我们不能保证上述两项工作都做的很到位,因此,在使用过程中就必然会出现这样那样的失效问题,现简单总结如下:1. 低阻抗电路使用电压过高导致的失效对于钽电容器使用的电路,只有两种;有电阻保护的电路和没有电阻保护的低阻抗电路. 对于有电阻保护的电路,由于电阻会起到降压和抑制大电流通过的效果,因此,使用电压可以达到钽电容器额定电压的60%. 没有电阻保护的电路有两种:a.前级输入已经经过整流和滤波,输出稳定的充放电电路.在此类电路,电容器被当作放电电源来使用,由于输入参数稳定没有浪涌,因此,尽管是低阻抗电路,可安全使用的电压仍然可以达到额定电压的50%都可以保证相当高的可靠性.b.电子整机的电源部分; 电容器并联使用在此类电路, 除了要求对输入的信号进行滤波外,往往同时还兼有按照一定频率和功率进行放电的要求. 因为是电源电路,因此,此类电路的回路阻抗非常低,以保证电源的输出功率密度足够. 在此类开关电源电路中[也叫DC-DC电路], 在每次开机和关机的瞬间,电路中会产生一个持续时间小于1微秒的高强度尖峰脉冲,其脉冲电压值至少可以达到稳定的输入值的3倍以上,电流可以达到稳态值的10倍以上,由于持续时间极短,因此,其单位时间内的能量密度非常高, 如果电容器的使用电压偏高,此时实际加在产品上的脉冲电压就会远远超过产品的额定值而被击穿. 因此,使用在此类电路中的钽电解电容器容许的使用电压不能超过额定值的1/3. 如果不分电路的回路阻抗类型,一概降额50%, 在回路阻抗最低的DC-DC电路,一开机就有可能瞬间出现击穿短路或爆炸现象.在此类电路中使用的电容器应该降额多少,一定要考虑到电路阻抗值的高低和输入输出功率的大小和电路中存在的交流纹波值的高低.因为电路阻抗高低可以决定开关瞬间浪涌幅度的大小。
钽电容失效机理
钽电容失效机理简单一点说是这样的。
1）钽电容的失效模式是短路形式。
故而在可靠性要求高的场合，如军品，宇航，汽车级电路中一般限制使用。
如星上就不用。
NASA好像也是规定不能用。
2）铝电解质电容其ESR可以做的很小的，如果我没有记错的话，可以到毫欧级。
文摘1：ESR(等效串联电阻),应该注意的问题前两天我负责的一个LDO测试工程师上电后发现输出振荡了。
我做的时候没有振荡，对照下来，输出电容不一样，我用的是10u的铝电解，他用的是钽电容。
因为我以前对这两种电容有过测试，所以，把他用的电容拿过来在Fluke，RCL测量仪上测试，ESR高达13欧姆(10kHz)，而我以前的测试的10u钽电容一般只有0.5欧姆左右。
所以换成ESR=0.5欧姆的电容就没有振荡了。
在很多的电容介绍中，只是偶尔提到ESR这个概念，而没有具体说明数值，也许是种类繁多不好概括吧。
ESR与制作材料，频率，温度和电容值都有关。
一般来说，对同一种工艺、同一厂家生产的同一种电容，电容值与ESR 的乘积接近常数。
上面说的13欧姆的电容显然是有问题的(但没标准，只能按照经验判断了).，由于没做过系统，对各种电容的ESR不了解，最好请哪位大侠能公布各种电容的ESR作参考。
不过最好的办法是使用前量一下。
文摘2：关于使用固钽和液体钽电容的浅释彭宝霞(航天511所)摘要：本文对液体钽电容和固体钽电容的失效原因作了具体分析。
对这两种产品的使用提出自己的看法和建议。
关键词：液钽固钽可靠性钽电容器分为固体钽电容器和液体钽电容器。
它们在军用整机中大量使用。
例如：液体钽电容器在84年只有529厂和502所两个单位使用，用量不到2000只。
而95年五院各厂所的液体钽订货量将近1万只。
固体钽电容器更是大量使用。
随着固体钽电容器和液体钽的大量使用。
先后暴露的质量问题也不少。
我们了解到早期有单位禁止使用液钽，而近期的单位禁止使用固钽，这是怎么回事?一、早期某些单位禁用液钽，禁用的理由：1.液体钽电容器的漏液问题液体钽电容器工作电解质为酸性液体，如果产品密封不好，出现漏液。

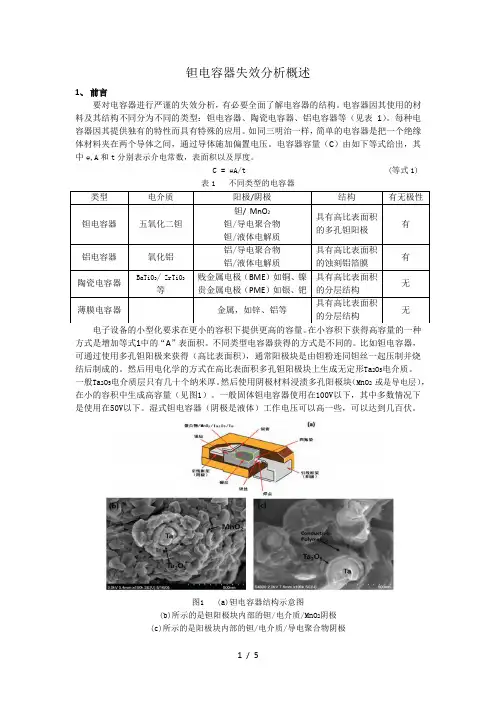

钽电容器失效分析概述
钽电容器失效分析概述1、前言要对电容器进行严谨的失效分析，有必要全面了解电容器的结构。
电容器因其使用的材料及其结构不同分为不同的类型：钽电容器、陶瓷电容器、铝电容器等（见表1）。
每种电容器因其提供独有的特性而具有特殊的应用。
如同三明治一样，简单的电容器是把一个绝缘体材料夹在两个导体之间，通过导体施加偏置电压。
电容器容量（C）由如下等式给出，其中e,A和t分别表示介电常数，表面积以及厚度。
C = e A/t (等式1)表1 不同类型的电容器方式是增加等式1中的“A”表面积。
不同类型电容器获得的方式是不同的。
比如钽电容器，可通过使用多孔钽阳极来获得（高比表面积），通常阳极块是由钽粉连同钽丝一起压制并烧结后制成的。
然后用电化学的方式在高比表面积多孔钽阳极块上生成无定形Ta2O5电介质。
一般Ta2O5电介质层只有几十个纳米厚。
然后使用阴极材料浸渍多孔阳极块（MnO2 或是导电层），在小的容积中生成高容量（见图1）。
一般固体钽电容器使用在100V以下，其中多数情况下是使用在50V以下。
湿式钽电容器（阴极是液体）工作电压可以高一些，可以达到几百伏。
图1 (a)钽电容器结构示意图(b)所示的是钽阳极块内部的钽/电介质/MnO2阴极(c)所示的是阳极块内部的钽/电介质/导电聚合物阴极对于陶瓷和薄膜电容器来说，其电介质层和电极材料是分别交互堆积的，这种交互堆积的电极可以避免极性相对的电极接触。
图2所示的是陶瓷电容器的典型结构。
几十到上百（陶瓷电容器中）甚至上千（薄膜电容器）电极层堆积起来，已获得需要的容量。
图2 陶瓷电容器的典型结构因为不同类型电容器的材料和结构有明显的差异（见表1，图1和图2），所以引起电容器失效的原因也有所不同。
因此，每一种条件都需有特定的失效分析方法。
需要注意的是失效电容器的失效分析是一种全面的因果分析，包括对电路和应用条件的分析。
本文所论述的是片式钽电容器的失效分析概述。
钽电容器的电失效模式可以分成三种类型：高漏电流/短路、高等效串联电阻以及开路/低容量，多数的失效集中在高漏电流/短路上。
钽电容超过耐压值爆炸的原因
钽电容超过耐压值爆炸的原因
钽电容超过耐压值爆炸的原因主要有两个：
1. 电路峰值输出电流过大。
当钽电容器用于峰值输出电流过大的电路中时，其承受的直流电流冲击I与产品的等效串联电阻ESR及额定电压UR之间的数学关系为I=UR/1 ESR。
如果电容器的实际耐压性不足，可能会因电流过载而烧毁，进而导致爆炸。
2. 电路中交流纹波过高。
当电路中的交流纹波过高时，电容器的ESR与电路中的交流纹波严重不匹配，导致电容器的实际耐压性下降。
如果实际耐压性低于所需的电压范围，电容器的漏电流会过大，使得实际耐压性进一步下降，最终可能导致电容器的热致击穿和爆炸。
为什么轻易不要选择“钽电容”？
为什么轻易不要选择“钽电容”？第一、钽电容失效的模式很恐怖，轻则烧毁冒烟，重则火光四溅。
这里不去赘述“钽电容”的失效模式的原理。
通过这个失效的现象，就知道：如果电容失效，只是短路造成电路无法工作，或者工作不稳定，都是小问题，大不了退货。
但是如果造成了客户场地失火，则是需要赔偿对方的人员及财产损失的。
那就麻烦大了。
这是我们不要去选用钽电容的重要原因。
第二、钽电容的成本高看看我们的淘宝就可以知道100uF的钽电容与100uF的陶瓷电容的价格差别，大概钽电容的价格是陶瓷电容的10倍。
钽电容：10只8元；陶瓷电容100只5元。
如果电容容量需求在100uF以下的情况下，我们现在绝大多数下，耐压如果满足的情况下，我们一般需用陶瓷电容。
再大容量，或者再高耐压，陶瓷电容的封装大于1206的时候，尽量谨慎选择。
贴片陶瓷电容最主要的失效模式断裂（封装越大越容易失效）：贴片陶瓷电容器作常见的失效是断裂,这是贴片陶瓷电容器自身介质的脆性决定的.由于贴片陶瓷电容器直接焊接在电路板上,直接承受来自于电路板的各种机械应力,而引线式陶瓷电容器则可以通过引脚吸收来自电路板的机械应力.因此,对于贴片陶瓷电容器来说,由于热膨胀系数不同或电路板弯曲所造成的机械应力将是贴片陶瓷电容器断裂的最主要因素。
第三、钽电容未来将耗尽，有钱你都买不到。
早在2007 年，美国国防后勤署(DLA)十多年来已贮存大量钽矿物，为履行美国国会的会议决定，该组织将耗尽其拥有的最后140，000磅钽材料。
从美国国防后勤署购买钽矿石的买主已包括HC Starck、DM Chemi-Met、ABS合金公司、Umicore、Ulba冶金公司和Mitsui采矿公司，这些代表了将这些钽矿石加工制成电容器级粉末、钽制品磨损件或切削工具的众多公司。
从美国国防后勤署购买这些钽矿石的投标人年复一年传统上是一贯的，这样当钽矿石供应变的吃紧时，因美国国防后勤署供应耗尽，一些公司只得抢夺新的矿石供应源。
钽电容器和氧化铌电容器的失效模式分析
钽电容器和氧化铌电容器的失效模式分析钽电容器具有体积容量比高，温度特性好，漏电流小的特点，但是，钽电容器的缺点也非常明显；抗浪涌能力是所有电容器中最差的，使用在存在较高浪涌的开关电源电路，由于此类电路中存在较高的电压和电流浪涌及较高的纹波电流，因此必须大幅度降额才能够保证安全使用。
另外，钽电容器的失效模式非常危险；一旦击穿，产品会迅速燃烧或爆炸，甚至能够引发连续击穿和火灾，这是任何用户都谈之色变的严重故障。
铌与钽一样，其无定型的五氧化物[五氧化二钽或五氧化二铌]都具有阻止直流电通过而容许交流电通过的特性。
因此，它们都可以被用来生产电解电容器，它们的基本材料都是超高纯度的单质态钽金属和铌金属。
由于它们都属于容易和氧发生氧化反应的金属，因此，当出现击穿时，缺陷部位通过的大电流产生的热量会导致介电层迅速被破坏，进而造成基材金属在高温下与氧迅速反应，短时间内就能够释放出大量的热能，最终导致产品燃烧或爆炸。
导致钽电容器在漏电流较大时能够迅速燃烧和爆炸的根本原因，是生产钽电容器的基材是物理和化学特性极不稳定的单质金属。
这是钽电容器不可避免的缺陷之一；在实际使用中为了避免此缺陷造成的问题，只有一个方法，那就是在实际使用中大幅度的降额，受限于体积限制，产品的耐压受到严格限制，因此，当钽电容器的使用电压较高时，钽电容器对电压过于敏感的缺点就暴露无遗。
这就是钽电容器在实际使用中经常出现问题的根本原因。
使用纯铌生产的铌电容器具有与钽电容器相同的缺陷，在温度特性上甚至更差。
基于五氧化二铌介质层的电化学形成理论，实际上，我们可以使用低价的铌氧化物[一氧化铌]来生产氧化铌电容器，与纯钽或纯铌电容器相比，氧化铌电容器的基材由纯铌变为一氧化铌。
使用一氧化铌生产的氧化铌阳极，一样可以使用类似的电化学原理，在一氧化铌表面形成一层可以控制的无定形五氧化二铌介质层作为电容器的介电层。
再经过阴极制备，我们就可以使用一氧化铌粉末生产出固体的片式氧化铌电容器。
钽电容失效的原因
钽电容失效的原因一个合格的钽电容在工作状态如果发生失效,基本的失效模式如下;钽电容失效方式分析网址：http://www.cdindustries.hk/钽电容的过压失效不同的使用电压和不同的工作温度与产品的额定电压会导致出现不同的寿命，如果一个产品的工作温度较低，使用的电压也较低，那么它的失效率就非常低。
从侧面同时也证明如果一只钽电容的漏电流较小就相当于产品的降额幅度更大，相当与这只产品的实验电压低或使用温度低。
KEMET如果一只产品的高温漏电流较小，其可靠性更高。
钽电容的浪涌失效当钽电容使用到开关电源电路中时,由于电路电阻很低,因此,电路中在开关的瞬间会产生1.5-2.5倍的瞬间浪涌电压和浪涌电流.而不同规格产品的ESR值一定,因此不同规格产品能够耐受的电流如下：I=V R/（1+ESR），在产品的ESR一定时,如果浪涌电流过高,产品也会因迅速的发热而导致击穿失效.因此,使用在此电路中时,稳态的工作电压不能大于1/3额定电压.同时还必须在电路设计时保证产生的直流浪涌值不大于产品容许的浪涌值.如果不遵守此基本原则,产品就会失效TAJV228K002RNJ钽电容的反向击穿在具体使用时,由于电路产生的热量积聚,产品工作时环境温度有可能达到50度以上,因此实际使用电压必须考虑到温度升高会导致产品的漏电流增加的问题.因此实际使用电压应该更低.由于钽电容漏电流随温度的增加而增加。
工作在温度较高时，最大工作电压必须降额使用。
在实际使用中过高的温度和使用电压对产品的可靠性影响非常大。
钽电容使用在电路中时,在正常的工作电压以外,还要受到浪涌电压和电流的冲击.因此,工作时实际加在产品上的电压=浪涌电压+工作电压+交流纹波电压.由于使用电路中的阻抗不一样,因此,当电路阻抗较低时,实际的浪涌电压在瞬间可以达到1.5-2.5倍的稳态工作电压.因此,使用在低阻抗电路中时,考虑到开关瞬间的浪涌冲击电压会远超过产品容许承受的电压冲击,因此稳态的工作电压不能超过额定值的1/3.否则,产品就非常容易出现瞬间的过压而击穿.因此, 钽电容在电路设计时必须为不断产生的浪涌留出电压余量.钽电容是典型的极性元件,由于其介质层特殊的物理结构,它基本不能承受反向电压.这里引用的反向电压值是指在任何时候出现在电容器上的最大反向电压。
钽电容可靠性学习小结
“钽电容器的可靠性和关键应用”学习小结（内容供参考，以英文原文的内容为准）（王白平评注：钽电容器本来是一种稳定性、可靠性很高的电容器，它刚开始所以主要应用在军工产品上，除了它的价格比较贵以外，更重要的原因是它的可靠性。
但是，我们生产的钽电容器，主要是片式钽电容器，总有上机以后发生爆炸烧毁等恶性质量事故出现。
使用在电源滤波或去耦等低阻抗电路中，容易发生此类故障，这是客观原因。
但是，产品的内在原因在哪里？如何预防？这是需要我们认真思考和努力解决的重大问题，因为这个问题，像A VX和KEMET这样的公司已经基本解决了。
我们要进行大批量生产，要进入更多、更大的客户，必须要及早解决这个问题，否则，产品没有市场，公司也就没有出路。
解决这个问题非常迫切，很有必要参考同行的经验，为此，再次推荐KEMET的这篇技术文章。
本文是对KEMET技术文章“钽电容器的可靠性和关键应用”翻译的总结摘要，这篇技术文章主要讨论了钽电容器可靠性的关键技术问题——提高钽电容器介质Ta2O5的稳定性、可靠性。
文章首先提出了使Ta2O5介质恶化的两个主要原因，这为以后讨论改善Ta2O5介质的可靠性提供了理论基础。
文章接着对钽电容器关键应用的两个方面——提高使用温度和提高使用电压，对Ta2O5介质的负面影响提出了看法。
随后，文章对改善Ta2O5介质——提高钽电容器的可靠性提出几项措施。
文章还介绍了聚合物阴极钽电容器的优点。
最后，文章提出了对钽电容器进行筛选的必要性和筛选的项目——加速老化、浪涌测试和再流焊试验）一、钽电容器的主要优点1、体积小、容量大；2、对电压和温度的高稳定性；3、长期稳定性（高可靠性）。
二、钽电容器的主要缺点1、钽电容器的关键成分Ta2O5介质固有的受热应力会不稳定；2、使用电压低，抗浪涌电压和浪涌电流能力差。
3、ESR相对较大。
三、提高钽电容器的可靠性关键是提高Ta2O5介质的可靠性1、Ta2O5介质的不稳定性原因：1）Ta2O5和Ta依照Ta-O均衡模式图，形成非-均衡对相。
电容器爆炸的原因分析及预防
电容器爆炸的原因分析及预防摘要:针对变电所电容器容易发生爆炸、损坏而影响正常供电现象结合电力系统电容器发生爆炸情况分析，提出对危害的预防的办法，指导实际操作工作。
关键词：矿区电力系统电容器爆炸分析预防电力电容器是一种无功补偿装置。
电力系统的负荷和供电设备如电动机、变压器、互感器等，除了消耗有功电力以外，还要“吸收”无功电力。
如果这些无功电力都由发电机供给，必将影响它的有功出力，不但不经济，而且会造成电压质量低劣，影响用户使用。
电容器在交流电压作用下能“发”无功电力(电容电流)，如果把电容器并接在负荷(如电动机)或供电设备(如变压器)上运行，负荷或供电设备要“吸收”的无功电力，正好由电容器“发出”的无功电力供给，这就是并联补偿。
并联补偿减少了线路能量损耗，可改善电压质量，提高功率因数，提高系统供电能力。
铁煤集团供电部变电所做为矿区电力网络的主体，配备使用的是并联电容器。
随着运行时间的增加，电容器故障也相应增加。
在2010年元月份小康变电所就发生了一次电容器爆炸的事故。
针对此次事故，结合电力系统电容器爆炸原因对事故进行了分析。
近年来由于电力电容器投运越来越多，但由于管理不善及其他技术原因，常导致电力电容器损坏以致发生爆炸，原因有以下几种：1、电容器内部原因(1)电容器内部元件击穿：主要是由于制造工艺不良引起的。
(2)电容器对外壳绝缘损坏：电容器高压侧引出线由薄铜片制成，如果制造工艺不良，边缘不平有毛刺或严重弯折，其尖端容易产生电晕，电晕会使油分解、箱壳膨胀、油面下降而造成击穿。
另外，在封盖时，转角处如果烧焊时间过长，将内部绝缘烧伤并产生油污和气体，使电压大大下降而造成电容器损坏。
(3)密封不良和漏油：由于装配套管密封不良，潮气进入内部，使绝缘电阻降低；或因漏油使油面下降，导致极对壳放电或元件击穿。
(4)鼓肚和内部游离：由于内部产生电晕、击穿放电和内部游离，电容器在过电压的作用下，使元件起始游离电压降低到工作电场强度以下，由此引起物理、化学、电气效应，使绝缘加速老化、分解，产生气体，形成恶性循环，使箱壳压力增大，造成箱壁外鼓以致爆炸。
钽电容失效机理
钽电容失效机理简单一点说是这样的。
1）钽电容的失效模式是短路形式。
故而在可靠性要求高的场合，如军品，宇航，汽车级电路中一般限制使用。
如星上就不用。
NASA好像也是规定不能用。
2）铝电解质电容其ESR可以做的很小的，如果我没有记错的话，可以到毫欧级。
文摘1：ESR(等效串联电阻),应该注意的问题前两天我负责的一个LDO测试工程师上电后发现输出振荡了。
我做的时候没有振荡，对照下来，输出电容不一样，我用的是10u的铝电解，他用的是钽电容。
因为我以前对这两种电容有过测试，所以，把他用的电容拿过来在Fluke，RCL测量仪上测试，ESR高达13欧姆(10kHz)，而我以前的测试的10u钽电容一般只有0.5欧姆左右。
所以换成ESR=0.5欧姆的电容就没有振荡了。
在很多的电容介绍中，只是偶尔提到ESR这个概念，而没有具体说明数值，也许是种类繁多不好概括吧。
ESR与制作材料，频率，温度和电容值都有关。
一般来说，对同一种工艺、同一厂家生产的同一种电容，电容值与ESR 的乘积接近常数。
上面说的13欧姆的电容显然是有问题的(但没标准，只能按照经验判断了).，由于没做过系统，对各种电容的ESR不了解，最好请哪位大侠能公布各种电容的ESR作参考。
不过最好的办法是使用前量一下。
文摘2：关于使用固钽和液体钽电容的浅释彭宝霞(航天511所)摘要：本文对液体钽电容和固体钽电容的失效原因作了具体分析。
对这两种产品的使用提出自己的看法和建议。
关键词：液钽固钽可靠性钽电容器分为固体钽电容器和液体钽电容器。
它们在军用整机中大量使用。
例如：液体钽电容器在84年只有529厂和502所两个单位使用，用量不到2000只。
而95年五院各厂所的液体钽订货量将近1万只。
固体钽电容器更是大量使用。
随着固体钽电容器和液体钽的大量使用。
先后暴露的质量问题也不少。
我们了解到早期有单位禁止使用液钽，而近期的单位禁止使用固钽，这是怎么回事?一、早期某些单位禁用液钽，禁用的理由：1.液体钽电容器的漏液问题液体钽电容器工作电解质为酸性液体，如果产品密封不好，出现漏液。
炸电解电容
炸电解电容1 炸电解电容的定义炸电解电容，指的是电解电容器内部发生燃烧或炸裂的现象。
电解电容器是一种常见的电子元件，一般用于电源滤波、功率级耦合等，但如果使用不当或质量不佳，会导致电解液的发热或气体过度膨胀，引起电解电容炸裂。
2 炸电解电容的原因分析炸电解电容的原因主要有以下几个方面：2.1 质量问题电解电容器的质量非常重要，如果使用劣质电容，其结构、材料会影响电容器的稳定性。
所以，如果使用劣质电容器，容易在电解液电化学过程中发生变化，引起电解液的燃烧和气体过度膨胀。
2.2 使用不当电解电容器在使用过程中，需要严格遵守电容器的参数和负载条件。
如果使用不当，超出容器规定的电压值或电流值，会导致内部电解质反应剧烈，产生大量气体和热量，从而产生较高的压力，导致电容炸裂。
2.3 温度过高电解电容器在高温环境下容易老化，导致内部电解质的电化学反应过程加快，产生过多的气体和热量，从而导致电容器炸裂。
因此，在运行过程中需要注意环境温度，合理安排散热等条件。
3 炸电解电容的危害电解电容的炸裂会产生较大威胁，一方面会直接影响其他电子元件的安全，另一方面炸裂本身也能够造成严重人身财产损失的危害。
3.1 损坏其他电子元件电解电容炸裂会产生较大的声响和震动，这对其他电子元件也造成不小的危害。
如果其他电子元件在电容炸裂时受到了大量的冲击力，这对元件的寿命和安全性产生很大的影响。
3.2 造成严重伤害如果照明设施、酒店、场馆等公共场景的电解电容炸裂，由于瞬间释放的能量巨大，电容器断裂后的碎片和溅射物很可能会对人身造成重大伤害，甚至导致火灾等严重后果。
4 防范炸电解电容的措施为防止电解电容炸裂造成的损失，我们可以采取一定的措施，防范炸电解电容。
4.1 选用质量可靠的电容器电容器质量对电容器的稳定性和安全性有重要关系。
选用质量可靠的电容器，可以有效避免炸电解电容的发生。
4.2 合理使用电解电容器在使用电解电容器的过程中要特别注意规范使用，不能随意变更电容器的参数和负载条件，避免超出规定的电压和电流值，同时合理安排电容器的散热及温度控制。
