Cadence新手简明教程
cadence教程
cadence教程Cadence 是一款流行的电路设计和仿真工具。
它广泛应用于电子工程领域，可以帮助工程师进行电路设计、布局、仿真和验证。
以下是一个简单的 Cadence 教程，帮助你快速入门使用该软件。
第一步: 下载和安装 Cadence首先，你需要从 Cadence 官方网站下载适用于你操作系统的Cadence 软件安装包。
在下载完成后，双击安装包文件并按照安装向导的指示进行安装。
第二步: 创建新项目打开 Cadence 软件后，你将看到一个初始界面。
点击“File”菜单，然后选择“New”来创建一个新的项目。
第三步: 添加电路元件在新项目中，你可以开始添加电路元件。
点击菜单栏上的“Library”按钮，然后选择“Add Library”来添加一个元件库。
接下来，使用菜单栏上的“Place”按钮来添加所需的电路元件。
第四步: 连接电路元件一旦添加了电路元件，你需要使用连线工具来连接它们。
点击菜单栏上的“Place Wire”按钮，然后将鼠标指针移到一个元件的引脚上。
点击引脚，然后按照电路的设计布局开始连接其他元件。
第五步: 设置仿真参数在完成电路布局后，你需要设置仿真参数。
点击菜单栏上的“Simulate”按钮，然后选择“Configure”来设置仿真器类型、仿真时间等参数。
第六步: 运行仿真设置完成后，你可以点击菜单栏上的“Simulate”按钮，然后选择“Run”来运行仿真。
仿真过程会模拟电路的运行情况，并生成相应的结果。
总结通过这个简单的 Cadence 教程，你了解了如何下载安装Cadence 软件、创建新项目、添加电路元件、连接元件、设置仿真参数和运行仿真。
掌握了这些基本操作后，你可以进一步学习和探索 Cadence 的更多功能和高级技巧。
祝你在使用Cadence 中取得成功！。
cadence PCB 画图(傻瓜教程快速入门)
cadence画PCB板傻瓜教程（转帖）一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。
点击开始菜单，然后依次是所有程序—打开cadence软件—》一般选用DesignEntryCIS，点击Ok进入CaptureCIS。
接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。
2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel类似。
点击上侧工具栏的Projectmanager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。
1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1PageProperties，在PageSize中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1."olb的原理图库文件，右键单击该文件，选择Save，改名存盘；（注意：在自己话原理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过，没法对齐，连不上线！）3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。
右键单击刚才新建的olb库文件，选NewPart，或是NewPartFromSpreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。
Cadence_SPB16.2入门教程——建立封装

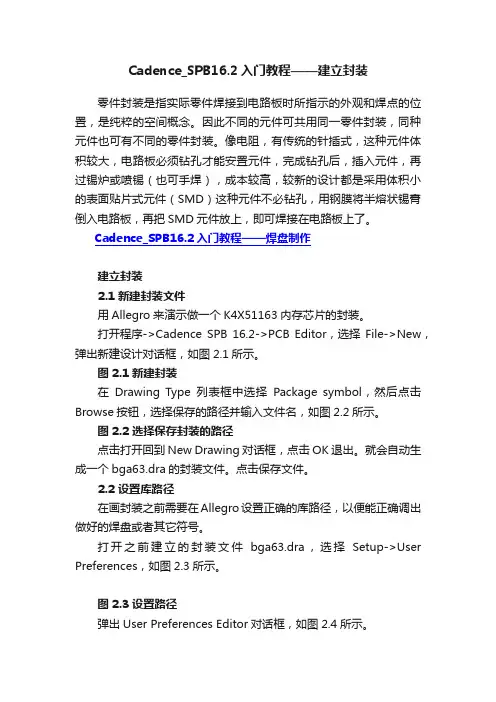

Cadence_SPB16.2入门教程——建立封装零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置，是纯粹的空间概念。
因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
Cadence_SPB16.2入门教程——焊盘制作建立封装2.1 新建封装文件用Allegro来演示做一个K4X51163内存芯片的封装。
打开程序->Cadence SPB 16.2->PCB Editor，选择File->New，弹出新建设计对话框，如图2.1所示。
图2.1 新建封装在Drawing Type列表框中选择Package symbol，然后点击Browse按钮，选择保存的路径并输入文件名，如图2.2所示。
图2.2 选择保存封装的路径点击打开回到New Drawing对话框，点击OK退出。
就会自动生成一个bga63.dra的封装文件。
点击保存文件。
2.2 设置库路径在画封装之前需要在Allegro设置正确的库路径，以便能正确调出做好的焊盘或者其它符号。
打开之前建立的封装文件bga63.dra，选择Setup->User Preferences，如图2.3所示。
图2.3 设置路径弹出User Preferences Editor对话框，如图2.4所示。
图2.4 User Preferences Editors对话框点击Paths前面的‘+’号展开来，再点击Library，现在只需要设置两个地方就可以了，padpath(焊盘路径)和psmpath(封装路径)。
点击padpath 右边Value列的按钮。
弹出padpath Items对话框，如图2.5所示。
cadence入门教程
现在建立工程，新建一个 Library，如下左图，出现的对话框如下有图：
在上右图中选择合适的目录，并敲入名字，这里取的是 inv，这就是新建的文件夹的名字， 以后的各种文件都在这个文件夹下。OK 后出现下面对话框
这个对话框是选择是否链接 techfile，如果只是原理图仿真而不用画版图，就选择 Dont need a techfile，这里我们要画版图，而且有工艺库，选择 Attach to an existing techfile，OK 后出现下面对话框：
然后要把它做成一个 symbol，记得保存，不但要 x（检查并保存）也要 s（保存），否 则 symbol 不一定同步。
点击 design 的 create cellview 的 from cellview，如下图：
出现下图：
点击 ok，得下图：
这里我们不需要更改，直接 OK，得下图：
这就是封装后的 symbol，只有接口，其中 instance name 和 partname 可以更改，点击， 按键 q，改为 inv
将出现如下图的 results 窗口：
双击 tran-tran，出现如下：
有个 net18 和 net22，当然这个名字可能各易。右键 net18 会出现上图的情况，其中 append 表示在当前图形窗口中添加 net18 的图形，如果当前没有图形窗口则显示 net18 的图形。其 他的这里不介绍了。 下图中可以看到，net18 是非门的输出，net22 是输入，也即信号。
建立完了的测试电路如下：
在这里加了个负载电容，容量为 50fF，f 是比 p 还小三个数量级的单位，为 10 的-15 次 方。其他的仿真和上面介绍的是相同的。
选中 inv，按键 e，点 OK，可以进入其内部电路，ctrl+e 可以退回。 点击连接 gnd 的线，然后按键 q，看线的属性，如下图：
cadence入门指导
Cadence基本操作--Carfic文介绍C adence软件的入门学习，原理图的创建过程，本教程适合与初学着，讲得尽量的详细和简单，按照给出的步骤可以完全的从头到尾走一遍，本教程以最简单的共源放大器为例。
打开终端，进入文件夹目录，输入icfb &或者virtuoso&启动软件。
1.原理图绘制1.点击Tools的Library Manager，如图1图12.下一步，建立新的库File-New-Library，在name处取新库的名字（图2），并关联相应的工艺库，这次关联的工艺库是tsmc18rf（见图3，4）。
图2图3 图43.接下来在，新建库（CS）下面建立原理图，在manager中点击新建的库，再点击File-New-Cell View，并取名字，此处仍取名cs（图5）。
出现原理图（图6）图5 图6接下来可以进行原理图绘制，首先介绍几个快捷键：F：调节界面至最全最合适模式M：移动器件I：加入器件Q：调整器件参数W：连线C：复制器件R：旋转器件，在移动，复制和加器件的时候可以使用X：保存电路并且检查是否有error和warningL：给线标注名字，名字相同即相连，尽量不要取关键字的名字，如vdd！，gnd！等P：加pin脚，在做symbol的时候使用，pin的名字和线的名字一样的时候，默认相连接。
E：进入symbol下一层电路shift+M：移动器件不会影响线shift+W：粗线shift+R：镜像器件ctrl + E：返回上一层电路图4.第一步，先按I（图7），再选择tsmc18rf库，在cell找nmos2v（在此工艺下的器件名，有些工艺是nch），并在view选择symbol，即可添加（图8）。
图7图8同样，可以加入此工艺库下的pmos，电阻和电容等，在简单仿真的时候，除晶体管外的元件（电压源，电流源）可以使用虚拟模拟元件，都在在analogLib下面。
以添加DC电压源步骤为例，按I，再选择analogLib库，在cell中找到vdc，并在view选择symbol（图9）。
Cadence中文简明手册

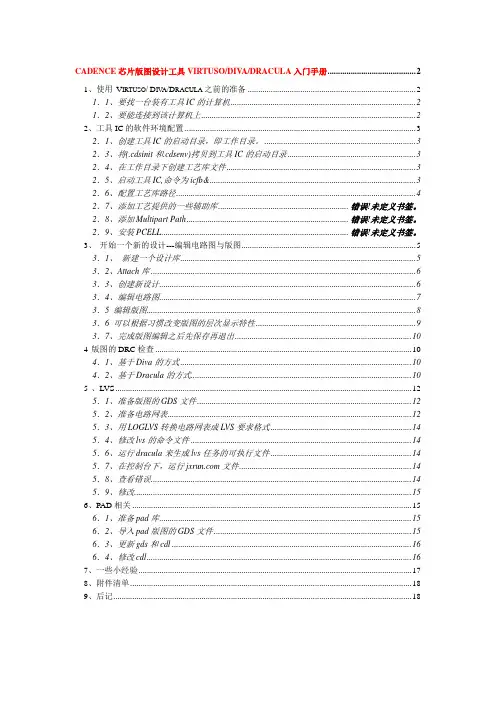

CADENCE芯片版图设计工具VIRTUSO/DIV A/DRACULA入门手册 (2)1、使用V IRTUSO/D IV A/D RACULA之前的准备 (2)1．1、要找一台装有工具IC的计算机 (2)1．2、要能连接到该计算机上 (2)2、工具IC的软件环境配置 (3)2．1、创建工具IC的启动目录，即工作目录。
(3)2．3、将(.cdsinit和.cdsenv)拷贝到工具IC的启动目录 (3)2．4、在工作目录下创建工艺库文件 (3)2．5、启动工具IC,命令为icfb& (3)2．6、配置工艺库路径 (4)2．7、添加工艺提供的一些辅助库............................................................ 错误！未定义书签。
2．8、添加Multipart Path ........................................................................... 错误！未定义书签。
2．9、安装PCELL ....................................................................................... 错误！未定义书签。
3、开始一个新的设计---编辑电路图与版图 (5)3．1、新建一个设计库 (5)3．2、Attach库 (6)3．3、创建新设计 (6)3．4、编辑电路图 (7)3．5 编辑版图 (8)3．6 可以根据习惯改变版图的层次显示特性 (9)3．7、完成版图编辑之后先保存再退出 (10)4版图的DRC检查 (10)4．1、基于Diva的方式 (10)4．2、基于Dracula的方式 (10)5、LVS (12)5．1、准备版图的GDS文件 (12)5．2、准备电路网表 (12)5．3、用LOGLVS转换电路网表成LVS要求格式 (14)5．4、修改lvs的命令文件 (14)5．6、运行dracula来生成lvs任务的可执行文件 (14)5．7、在控制台下，运行文件 (14)5．8、查看错误 (14)5．9、修改 (15)6、PAD相关 (15)6．1、准备pad库 (15)6．2、导入pad版图的GDS文件 (15)6．3、更新gds和cdl (16)6．4、修改cdl (16)7、一些小经验 (17)8、附件清单 (18)9、后记 (18)Cadence芯片版图设计工具Virtuso/Diva/Dracula入门手册（以上华0.6um DPDM工艺设计库为例）Cadence 是一套功能强大的EDA软件，包含有诸如IC、SE等常用芯片设计工具。
cadence入门教程PPT课件
IC设计基础
• 集成电路制造过程示意图：
第2页/共163页
IC设计基础
• 集成电路设计域主要包括三个方面： 行为设计（集成电路的功能设计） 结构设计（逻辑和电路设计） 物理设计（光刻掩模版的几何特性和物 理特性的具体实现）
第3页/共163页
IC设计基础
• 集成电路设计层次主要包括五个层次：
（１）系统级 （２）算法级 （３）寄存器传输级（RTL级） （４）逻辑级 （５）电路级
物理工具主要实现物理布局布线。 逻辑工具基于网表、布尔逻辑、传输时序等概念。 该两部分由不同工具承担，利用标准化的网表文件进行数据交换。
第21页/共163页
EDA概述
• EDA应用于三方面： 印制电路板的设计（PCB） 可编程数字系统设计（CPLD、 FPGA、SOPC） IC设计（ASIC, Soc）
EDA概述
• Synopsys公司简介：
是为全球集成电路设计提供电子设计自动化 (EDA)软件工具的主导企业。为全球电子市场提供技 术先进的IC设计与验证平台，致力于复杂的芯片上系 统(SoCs)的开发。总部设在美国加利福尼亚州 Mountain View，有超过60家分公司分布在北美、 欧洲、日本与亚洲。
合设计，嵌入式系统设计，软硬件系统协同设计，系统芯片设计，可编程逻辑器件和可编程系统芯片设计， 专用集成电路设计等
第13页/共163页
EDA概述 • 高级硬件描述语言的完善和IP（Intellectual Property）芯核被广泛使
用，使得电子系统和设计方式发生了根本性的转变。 • IP是集成电路知识产权模块的简称，定义为：经过预先设计、预先验证，
EDA概述
3、全定制IC设计工具
Virtuos Schematic Composer Analog Design Environment Virtuos Layout Editor Spectra Virtuoso Layout Synthesizer Assura dracula Diva
cadence入门教程
cadence入门教程（一）linux常用命令1、cd“cd FileName”是进入FileName文件夹。
“cd..”是进入上一层目录，主要那里是两个点。
2、ls这是最基本的文件命令，用以显示某一个目录中的文件。
可以在ls后加上所要观察的目录名称或文件的名称，如果你在下ls命令后没有接任何的目录名，它将会显示出目前目录中所有文件。
ls可以带一些参数，给予用户更多相关的信息：-a:在UNIX中若一个目录或文件名字的第一个字元为".",该文件为隐藏文件，使用ls将不会显示出这个文件的名字。
如cshell的初始化文件.cshrc，如果我们要察看这类文件，则必须加上参数-a。
-l:这个参数代表使用ls的长(long)格式，可以显示更多的信息，如文件存取权，文件拥有者(owner)，文件大小，文件更新日期，或者文件链接到的文件、文件夹。
-F:给目录、可执行文件、符号链接以特殊的标记，在可执行文件后面加“*”、目录后面加“/”、符号连接后面加“@”，以方便用户区别。
3、cpcp命令用于将一个或多个文件复制成另一个文件或者是将其复制到另一个目录去。
cp有三种基本格式如下:cp source target将文件名为source的文件复制一份为文件名为target的文件。
如果target文件不存在，则产生文件名为target的文件，如果target文件存在，缺省时自动覆盖该文件。
cp file1file2…dir将文件file1file2...都以相同的文件名复制一份放到目录dir里面。
cp-r source target拷贝整个目录，将source目录下的所有文件和文件夹复制到target目录下。
cp命令常用的选项参数有:-i:交互(interactive)模式，当文件名为target的文件存在时，缺省情况下该命令会自动将原来target的内容覆盖掉，加上改选项将询问用户是否覆盖。
用户输入y(yes)则执行复制的动作，否则放弃复制。
cadence 教程
cadence 教程Cadence 是一种电子设计自动化工具，常用于模拟、验证和布局设计。
它可以帮助工程师在各种电子系统中设计和验证电路，从而提高电路设计的效率和可靠性。
下面将介绍一些 Cadence 的基本使用方法和技巧。
1. 创建新项目要使用 Cadence，首先需要创建一个新项目。
可以通过菜单栏上的"File" -> "New"来创建新项目。
然后输入项目名称、路径等信息，并选择适当的项目类型。
2. 添加电路在 Cadence 中，可以通过绘制电路原理图来添加电路。
可以使用"Create Schematic"工具来创建新的电路原理图。
在绘制电路原理图时，注意使用正确的元件符号和连线方式。
3. 设置仿真参数在进行电路仿真之前，需要设置仿真参数。
可以通过菜单栏上的"Simulator" -> "Edit Simulation"来打开仿真设置窗口。
在仿真设置窗口中，可以设置仿真类型（如DC、AC、Transient 等）、仿真时间范围、仿真步长等参数。
4. 运行仿真设置好仿真参数后，可以通过菜单栏上的"Simulator" -> "Run Simulation"来运行仿真。
运行仿真后，可以查看仿真结果，如电压波形、电流波形等。
5. 进行验证在验证电路设计时，可以使用 Cadence 提供的调试工具和验证功能。
可以通过菜单栏上的"Debug" -> "Start Debugging"来启动调试。
在调试过程中，可以查看电路元件的属性、信号的波形等信息，以发现和解决问题。
6. 进行布局设计在电路设计完成后，可以进行布局设计。
可以使用 Cadence 提供的布局工具来布局电路版图。
布局时，要注意合理安排电路元件的位置和走线方式，以满足电路设计的要求。
cadence快速入门(物联网其实很简单-cadence简单使用过程)
cadence快速入门（物联网其实很简单-cadence简单使用过程）大家好我是will，这篇我会向大家介绍一下cadence的使用过程，我会和大家一起绘制一块常用的简单的串口工具来帮助大家来快速掌握。
我会把这个当作一个小项目来讲解，会分为多个部分，这是第一部分，简单介绍一下会涉及的软件。
Cadence是一款功能强大的EDA软件，主要用于电路涉及、绘制PCB 版图、仿真等使用。
国内使用较多的EDA软件有三款Altium Designer、PADS、Cadence。
其中AD使用量最大，原因是我们上大学学习的Protel 99se有关，AD为99se的升级版。
PADS在南方用的比较多，主要原因是智能手机大多数的解决方案都会提供PADS版本的原理图与核心布线。
但是我更喜欢Cadence原因是它更符合模块的思路，找功能非常方便，而且功能异常强大，方便，实乃利器啊！阿里狗破戒大师首页安装Cadence安装完成后我们会发现有很多软件图标，但是我们就用下面两个OrCAD Capture咱们用来绘制原理图和元件库的工具。
点击PCB Editor图标会让咱们选择Allegro产品版本，咱们选择Alloegro PCB Designer即可。
Allegro主要主要用于绘制PCB，功能非常强大方便。
最后生成光绘文件(PCB生产文件)提交给板厂生产。
ps：这里说明一下很多用AD的同学经常会提交源文件给板厂生产，will认为这样非常不规范，经常会因为板厂软件版本问题造成生产的差异，所以在这里建议发板尽量使用光绘文件进行。
以上Cadence就简单说完了，通过使用OrCAD和Allegro我们就可以完成原理图和PCB的绘制，接下来我再向大家介绍一款非常牛的软件CAM350，这是一款光绘软件，我经常用来查看光绘文件的可用性。
CAM350所有PCB层级PCB顶层经过CAM350检查完光绘文件的可用性后，就可以找板厂制板了。
我这里使用的是深圳嘉立创进行制板，在打样和小批量制板他家可以称为国内的老大。
cadence入门教程
Cadence 系列软件从schematic到layout入门一．客户端软件使用及icfb启动要使用工作站上的软件，我们必须在PC中使用xwinpro等工具连接到工作站上。
从开始菜单中，运行xwinpro的xSettings,按照下图设置：点击上图的Settings在出现的窗口中按如下设置（connect host选择为192.168.1.137）：设置完后，从开始菜单中运行xwinpro的xsessions,应该就可以进入登陆界面，用户名为user1,密码为root。
二、SchematicCadence系列软件包含了电路图工具Schematic，晶体管级电路仿真工具Spectre，以及版图工具Virtuoso等。
一般来说，我们先用Schematic画好电路原理图然后进行仿真，最后用Virtuoso手动画版图或者直接进行版图综合，最后对版图进行L VS,DRC等验证。
在登陆进工作站后，点击鼠标右键，选择tools——>terminal，在弹出的terminal窗口中敲入命令icfb&就可以启动cadence了。
图1 icfb的主界面我们以建立一个反相器电路为例子：在icfb中，任何一个电路，不论是已经存在的可以引用的库，还是用户新建立的一个电路，都是一个library. 一个library一般有若干个Cell(单元电路)，每个cell有若干个schematic(电路原理)和若干个layout（版图）。
所以，我们要做的第一步，就是先创建一个自己的“库”，File菜单->new->library图2 新建一个库的界面从这个新建一个library的界面，我们必须输入新建立的库的名称，并且选择好这个库应该存放的目录，然后注意看右边的三个选项，关于新建立的库是否需要链接到Technology File 的问题。
首先，这个Technology File一般是指工艺库，由Foundry提供。
cadence入门指导
Cadence基本操作--Carfic文介绍C adence软件的入门学习，原理图的创建过程，本教程适合与初学着，讲得尽量的详细和简单，按照给出的步骤可以完全的从头到尾走一遍，本教程以最简单的共源放大器为例。
打开终端，进入文件夹目录，输入icfb &或者virtuoso&启动软件。
1.原理图绘制1.点击Tools的Library Manager，如图1图12.下一步，建立新的库File-New-Library，在name处取新库的名字（图2），并关联相应的工艺库，这次关联的工艺库是tsmc18rf（见图3，4）。
图2图3 图43.接下来在，新建库（CS）下面建立原理图，在manager中点击新建的库，再点击File-New-Cell View，并取名字，此处仍取名cs（图5）。
出现原理图（图6）图5 图6接下来可以进行原理图绘制，首先介绍几个快捷键：F：调节界面至最全最合适模式M：移动器件I：加入器件Q：调整器件参数W：连线C：复制器件R：旋转器件，在移动，复制和加器件的时候可以使用X：保存电路并且检查是否有error和warningL：给线标注名字，名字相同即相连，尽量不要取关键字的名字，如vdd！，gnd！等P：加pin脚，在做symbol的时候使用，pin的名字和线的名字一样的时候，默认相连接。
E：进入symbol下一层电路shift+M：移动器件不会影响线shift+W：粗线shift+R：镜像器件ctrl + E：返回上一层电路图4.第一步，先按I（图7），再选择tsmc18rf库，在cell找nmos2v（在此工艺下的器件名，有些工艺是nch），并在view选择symbol，即可添加（图8）。
图7图8同样，可以加入此工艺库下的pmos，电阻和电容等，在简单仿真的时候，除晶体管外的元件（电压源，电流源）可以使用虚拟模拟元件，都在在analogLib下面。
以添加DC电压源步骤为例，按I，再选择analogLib库，在cell中找到vdc，并在view选择symbol（图9）。
Cadence快速入门教程
Cadence软件不同于Altium Desginer软件，尤其在集成库方面有很大的区别，AD的封装集成库可以包含多个，而Cadence每个元器件的封装是独立的，在绘制封装的过程中，需要先利用Pad Designer添加焊盘，之后利用PCB Editor绘制元件的封装，再在PCB Editor中绘制PCB，过程比较复杂。
其次，AD的一个工程文件即可直接绘制原理图与PCB，而Cadence软件则是独立的，画原理图利用Design Entry CIS，画焊盘利用Pad Designer，画PCB利用PCB Editor。
AD可以直接添加焊盘，而Cadence需要建立封装，再添加，过程较复杂。
但是，Cadence软件的功能十分强大，逻辑性更强，十分值得学习！CONTENTSCONTENTSPARTONE OrCAD Capture原理图设计利用Capture创建原理图工程-以创建一个STM32的最小系统为例：1、点击打开Design Entry CIS （图标如右图1所示），在弹出的Cadence Product Choices 对话框中 选择功能比较强大的OrCAD Capture CIS,单击OK 按钮，启动后的Capture CIS 初始界面如图2所示：2、执行菜单命令File--New--Project,进行新建工程，在弹出的New Project 对话框，在Name 栏输入EXERCISE_SCH ，选中最后一个Schematic 单选按钮，表示绘制原理图，如图3所示：图1软件图标图2OrCAD Capture CIS 的初始界面图3New Project 对话框3、在New Project对话框单击Browse选择文件保存路径，在Drives 处选择工程所在的盘路径，单击Create dir按钮，填入新建文件夹的名称，单击OK按钮，创建文件夹，其中文件夹可提前建好，直接选择路径即可，本例的文件夹名称为EXERCISE。
Cadence 快速入门教程
Cadence SPB15.7 快速入门视频教程目录第1讲课程介绍，学习方法，了解CADENCE软件第2讲创建工程，创建元件库第3讲分裂元件的制作方法区别（Ctrl+B、Ctrl+N切换Part）点击View，点击Package可以显示所有的元件Part1、homogeneous 和heterogeneous2、创建homogeneous类型元件3、创建heterogeneous类型元件第4讲正确使用heterogeneous类型的元件增加packeg属性。
点击Option，选择Part Properties，选择new，增加属性。
用于在原理图中确定同一块的元件。
1、可能出现的错误2、出现错误的原因3、正确的处理方法第5讲加入元件库，放置元件1、如何在原理图中加入元件库2、如何删除元件库3、如何在元件库中搜索元件4、放置元件5、放置电源和地第6讲同一个页面内建立电气互连（设置索引编号，Tools里面，Annotate来设置）1、放置wire，90度转角，任意转角(画线时按住Shift)2、wire的连接方式3、十字交叉wire加入连接点方法，删除连接点方法（快捷键J）4、放置net alias方法（快捷键n）5、没有任何电气连接管脚处理方法（工具栏Place no Conection）6、建立电气连接的注意事项第7讲总线的使用方法1、放置总线（快捷键B）2、放置任意转角的总线（按住Shift键）3、总线命名规则（LED[0:31]，不能数字结尾）4、把信号连接到总线（工具栏Place Bus entry 或者E）5、重复放置与总线连接的信号线（按住Ctrl向下拖）6、总线使用中的注意事项7、在不同页面之间建立电气连接(工具栏Place off-page connector)第8讲browse命令的使用技巧(选中dsn文件，选择Edit中的browse)1、浏览所有parts，使用技巧（浏览元件<编号，值，库中的名字，库的来源>，双击元件可在原理图上找到元件）2、浏览所有nets，使用技巧（浏览网络）3、浏览所有offpage connector，使用技巧（页面间的连接网络，一般一个网络至少会在两个页面中出现）4、浏览所有DRC makers，使用技巧（DRC检测）第9讲搜索操作使用技巧（右上脚的望远镜那，按下下拉三角可以设置搜索的范围）1、搜索特定part（查找元件）2、搜索特定net（查找网络）3、搜索特定power（查找电源）4、搜索特定flat nets（将搜索的网络在一个原理图中都高亮显示）第10讲元件的替换与更新(打开Designer Cache，选中元件，右键打击，选择Replace Cache或者Update Cache)1、replace cache用法（New Part Name 选择替换元件，Part Library 库的位置，Action 1、保存原理图属性（比如编号），2、去除所有属性）2、update cache用法（同replace Cache，如果更改了元件，可以用updata把最新的元件模型更新进来）3、replace cache与pdate cache区别（replace可以更改元件与元件库的连接关系，封装属性只能用replace的不保存属性来更新封装信息）第11讲对原理图中对象的基本操作1、对象的选择2、对象的移动（默认是保持现有连接的移动，可以按住Alt可以断开连接），（断开后如不能移动连接：打开菜单栏Options，打开prefrence，选择Miscellaneous，勾选右下角wire Drag）3、对象的旋转(选中元件，然后按住R键)4、对象的镜像翻转(选中元件，选择菜单栏edit中的mirror（文本和位图不能镜像）)5、对象的拷贝、粘贴、删除（按住Ctrl，然后选中元件并拖动）第12讲1、修改元件的V ALUE及索引编号方法（双击V ALUE或者索引编号就可以直接改了）2、属性值位置调整（选中并拖动）3、放置文本（菜单栏place，text（换行按住Ctrl和Enter）。
Cadence入门教程
Cadence使用初步简介在早期的ASIC 设计中电路图起着更为重要的作用作为流行的CAD软件Cadence 提供了一个优秀的电路图编辑工具Composer。
Composer不但界面友好操作方便而且功能非常强大电路图设计好后其功能是否正确性能是否优越必须通过电路模拟才能进行验证Cadence 同样提供了一个优秀的电路模拟软件Analog Artist由于Analog Artist 通过Cadence 与Hspice 的接口调用Hspice 对电路进行模拟。
但是我们的虚拟机中并没有安装Hspice软件，所以我们使用Cadence自带的仿真软件进行仿真。
本章将介绍电路图设计工具Composer 和电路模拟软件Analog Artist 的设置启动界面及使用方法简单的示例以及相关的辅助文件以便大家能对这两种工具有一个初步的理解。
一、Cadence平台的启动：①右击桌面，在弹出菜单中单击open Terminal②在弹出的终端中输入icfb&然后按回车启动Cadence③Cadence启动过程④Cadence启动完成后，关闭提示信息①点击Tools—Library Manager…启动设计库管理软件②启动设计库管理软件③点击File—New--Library新建设计库文件④在弹出的菜单项中输入你的设计的库的名称，比如MyDesign，点击OK⑤选择关联的工艺库文件，我们选择关联已有的工艺库文件，点击OK⑥在弹出菜单中的Technology Library下拉菜单中选择我们需要的TSMC35mm 工艺库，然后点击OK。
⑦设计的项目库文件建立完成，然后我们在这个项目库的基础上建立其子项目。
点击选择mydesign,然后点击File-New-Cell View…⑧输入子项目的名称及子项目的类型，多种类型，目前课程设计中用到的主要是电路图编辑和版图编辑。
在设计版图之前我们假定先设计原理图：所以我们选择，然后点击OK。
cadence使用教程
cadence使用教程Cadence是一种电路设计和仿真软件，非常适合电子工程师用于电路设计和分析。
在本教程中，我们将介绍如何使用Cadence进行基本的电路设计和仿真。
首先，打开Cadence软件，并新建一个新项目。
请确保你已经安装了Cadence软件，并且拥有一个有效的许可证。
在新项目中，你需要定义电路的基本参数，如电源电压、电阻值等。
可以通过绘制原理图的方式来完成这些参数的定义。
在绘图界面中，你可以选择不同的元件，包括电源、电阻、电容、电感等。
你可以使用菜单栏中的工具来放置和连接这些元件。
一旦电路图绘制完成，你可以对电路进行仿真。
首先，需要选择合适的仿真器。
Cadence提供了多种仿真器，如Spectre和HSPICE。
选择一个适合你电路的仿真器，并设置仿真参数，如仿真时间、仿真步长等。
在仿真之前，你首先需要对电路进行布局。
布局涉及将电路中的元件放置在芯片上，并根据布线规则进行连接。
Cadence提供了强大的布局工具，可以帮助你完成这个过程。
完成布局后，你可以进行后仿真。
后仿真涉及将布局好的电路导入到仿真器中，并进行仿真分析。
你可以查看电路的性能指标，如电压、电流和功耗等。
除了基本的电路设计和仿真，Cadence还提供了其他功能，如噪声分析、温度分析和优化设计等。
你可以根据需要选择适合的功能。
总的来说，Cadence是一个功能强大的电路设计和仿真软件。
通过本教程，你可以学会如何使用Cadence进行基本的电路设计和仿真。
希望这对你的电子工程项目有所帮助。
cadence入门一
一、如何进入Cadence1、进入UNIX系统后，点击右键，在弹出菜单中点选tools--terminal,在terminal提示符后键入icfb,启动Cadence.如果在icfb后加＆则那个terminal窗口还能干别的，要是不加就什么都不能干了，而且关掉terminal Cadence也会关闭2、在主窗口CIW里，点file--new--libarary,新建一个库，然后可以在库里新建cellview.view name有schematic(原理图)layout(版图)symbol(符号)等，根据需要选择3、如果要画版图，一定要选compile a new tech file 或attach to an existing tech file,如果选第一项，则在弹出窗口里输入要compile的tf文件的路径，如果选第二项，则选择一个已经存在的库，你新建的库就会attach到那个库，就是说两个库用一个工艺文件4、将一个已有的库包含进来用libarary path manager,在tools菜单里，启动后，左边输入库名，右边输入库路径，再点file--save,就可以了，库路径信息保存在cds.lib文件中二、绘制原理图1、建好库后，新建cellview时选schematic,进入原理图编辑窗口，然后就可以画电路图了，和其它画电路图的软件如protel大体上都是差不多的，都是加入原件后扯线就行了2、发几个常用快捷键，用Cadence时，一定要熟练使用快捷键，可以给你的工作提供很大便利i——添加元件；（我一般都用sample库的mos管，二极管等，basic库的VDD，GND）p--加输入输出引脚[——缩小两倍；]——扩大两倍；w——连线（细线）；f——全图显示；q——查看元件属性。
u--撤消上一次操作U--重做上一次操作c--复制m--移动（在选复制移动后，点F3键，可出现设置对话框，可以设置复制几行几列，ratote(旋转)sideway(左右镜像翻转)updown(上下镜像翻转)）X--检查并存盘S--存盘3、可以把画好的电路图封装成symbol,以后就可以调用自已的原件了。
cadence中文详细教程
第一章． Cadence cdsSPICE 的使用说明Cadence cdsSPICE 也是众多使用SPICE 内核的电路模拟软件之一。
因此他在使用上会有部分同我们平时所用到的PSPICE 相同。
这里我将侧重讲一下它的一些特殊用法。
§ 1－1 进入Cadence 软件包一．在工作站上使用在命令行中（提示符后，如：ZUEDA22>）键入以下命令icfb&↙(回车键)，其中& 表示后台工作。
Icfb 调出Cadence 软件。
出现的主窗口如图1-1-1所示：图 1-1-1Candence 主窗口 二．在PC 机上使用1）将PC 机的颜色属性改为256色（这一步必须）；2）打开Exceed 软件，一般选用xstart 软件，以下是使用步骤：start method 选择REXEC （TCP-IP ） ,Programm 选择Xwindow 。
Host 选择10.13.71.32 或10.13.71.33。
host type 选择sun 。
并点击后面的按钮，在弹出菜单中选择command tool 。
确认选择完毕后，点击run ！3）在提示符ZDASIC22> 下键入:setenv DISPLAY 本机ip:0.0(回车)4）在命令行中（提示符后，如：ZUEDA22>）键入以下命令icfb&↙(回车键)即进入cadence 中。
出现的主窗口如图1-1-1所示。
以上是使用xstart 登陆cadance 的方法。
在使用其他软件登陆cadance 时，可能在登录前要修改文件.cshrc ，方法如下：在提示符下输入如下命令：vi .cshrc ↙ （进入全屏幕编辑程序vi ）将光标移至setevn DISPLAY ZDASIC22:0.0 处，将“ZDASIC22”改为PC 机的IP ，其它不变（重新回到服务器上运行时，还需按原样改回）。
改完后存盘退出。
然后输入如下命令： source .cshrc ↙ （重新载入该文件）以下介绍一下全屏幕编辑程序vi 的一些使用方法：vi 使用了两种状态，一是指令态（Command Mode ），另一是插入态（Insert Mode ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10 5
10 6
10 7
89
90
91
1.Shape->delete
island 2.Shape上的孤岛就会高亮显示，然后鼠标 左键单机高亮的孤岛，该孤岛就会消失。 可以在display->status 中查看是否有没删 除的孤岛。如果有没删除的孤岛或者没有将 shape更新到smooth，在光绘时就会报错。 3.如果删除过孤岛，在修线后相同区域又出 现孤岛，删除时会报cannot break shape to fragments。
43
44
Allegro是Cadence公司推出的先进
PCB 设 计布线工具。 Allegro 提供了良好且交互的 工作接口和强大完善的功能，和它前端产品 Capture的结合，为当前高速、高密度、多 层的复杂 PCB 设计布线提供了最完美解决 方案。
45
制作pad
制作symbol
设置规则
drill输出钻孔
Manufacture->nc->drill
cus是钻孔表
98
99
10 0
10 1
10 2
10 3
10 4
上一页提到的，tools->report(quick
reports)->component report，输出的是 htm格式的文件 2. file->export->placement，输出的是txt 文件
Assembly top 装配层，有的 人选择不画
Pad stack 焊盘
Ref des 标签
这是一个丝印 层的shape，同 样会显示在板 子上
Silkscreen top 丝印层，最终 显示在板子上
59
symbol
焊盘和标签可以在layout中选择然后加载到
symbol中，三个层则需要手动画。
注意要选hide而不是ok
74
在placement
edit模式（右键 edit mode>placement edit）下圈中想要对齐的几个 器件，然后右键选择align component 即可 对齐，同时在右侧option选项卡中可以设置 等间距排列。
75
76
77
78
高亮 反高亮
显示飞线
66
67
直线可以选中add
line之后使用坐标来画 格式是x x坐标 y坐标，然后回车即可定位 到所给坐标点，然后ix是x方向上移动，iy 是y方向移动。注意x，ix，iy不能大写，与 数字之间要有空格，否则不能识别。 连线时也可以用坐标画
68
69
70
71
72
73
勾选多个就会依次放置几个器件
看你的设计中是不是有错误。 在display->status中，可以看有没有未连线 的点，未安放的器件，未删除的孤岛
94
95
96
97
首先要提取钻孔符号：manufacture->nc-
>drill legend来保证所有通孔都有钻孔标 记 文件
再在manufacture->nc->nc
8
9
10
11
需要填这两项
12
里面不需要 snap to grid
边框和引脚必须 snap to grid， 保证电气属性
13
14
15
如果需要更改原理图页大小，可以在工程文
件目录中选择相应的原理图页，右键选择 schematic page property
16
17
18
按p调出右侧的 place part窗口 从中选取需要的 元件，双击或 enter或点击面板 上的放置按钮摆 放该元件，可放 任意多个，放完 按ESC退出。
92
1.shape——Manual Void/Cavity——
Delete命令，将其删除即可恢复该孤岛。 2.另一种方法是再铺一块属性相同的铜皮， 然后将两块铜融合一下。（shape->merge shape然后点击要融合的两块铜）
93
Cadence中有online-DRC，可以实时的查
Edit
29
30
31
32
33
34
网络表文件（连接关系） 物理封装信息及器件属 性、驱动类型（room、value等）
驱动分配文件（电压需求、
替换封装类型及电气特性等）
35
36
37
元器件的坐标 报告复合封装中没有使 用的元件
38
39
40
41
42
勾选了inter
tool communication之后，在 PCB布局模式下，选中原理图页的一个元件， PCB中对应的封装就会高亮，并且可以移动
63
setup->user
路径
preference –>path中设置库
64
65
修改焊盘属性
在右侧option栏里双击要修改的焊盘，进入
pad designer软件中对焊盘进行修改 参数修改完成之后file->update to design 可以在symbol里更改属性。 注意这种方法没有修改焊盘库里的焊盘属性。 如果在pad designer中修改完参数选择 save to file则可以更改焊盘库里的属性。 如果是先更改了焊盘，想要更新到symbol 中，可以用tool->padstack->refresh来实 现
1
Cadence公司是一个专门从事电子设计自
动化（EDA）的软件公司，是全球最大的电 子设计技术(Electronic Design Technologies)、程序方案服务和设计服务 供应商。产品涵盖了电子设计的整个流程， 包括系统级设计，功能验证，IC综合及布局 布线，模拟、混合信号及射频IC设计，全定 制集成电路设计，IC物理验证，PCB设计和 硬件仿真建模等。
如果一不小心把焊盘序号搞错，一脚写成了
二脚，可以选edit->text然后双击更改焊盘 上数字，不需要重新删除焊盘再加载。
60
添加焊盘的命令是layout->pins
61
画线的命令是add->line
62
丝印层线宽一定不能
为0，否则光绘的时候 会报warning并且不能 完成光绘过程。
80
81
82
83
在brd文件中也可以修改替换某一个焊盘，
方法同symbol中一样。在brd文件中更改了 焊盘属性，symbol中不会被修改。
84
85
86
87
88
可以先ctrl+F5点击右上角off，关掉所有层
显示，然后在option中选择希望显示的层打 开其显示。 （在进行光绘时也是利用这种方法添加各个 art层）
导入网表
开始摆件
布线
检查、修改
铺铜
删除孤岛 后处理
46
47
不要忘记这里
48
单层模式
49
50
菜单栏
标题栏 工具栏
控制面板
整体视图
命令窗口
状态栏
51
F3（开始走线）
F4（显示属性） F6（完成）
F8（oops，取消上一步操作）
F9（cancel，取消本次命令） SF3（推挤走线）SF6（移动）SF4（测距） Ctrl+F5（color选项卡）ctrl+d（删除） 滚轮上下（或F11、F12）放大缩小
24
25
26
27
Part可以整个复制过来，然后再局部修改
28
Edit part
part在关闭图页的时候会询问update “current”还是“all”，如果想放弃修改， 点击discard。 这里需要注意一点，即使你在原理图中更 改了part，库中的这个元件仍然没有变化。 在库中更改了元件，还需要在design cache中选中对应的design cache，右键选 择“update cache”之后才能使用。
隐藏飞线
79
1.按快捷键F3打开走线模式。
2.按下F3以后点击一个net，同名的net都
会高亮。 3.走线过程中双击可以打过孔到另一层。 （双层板为例，首先保证option选项卡中 两层不要是一样的） 4.最后使用shift+F3可以修线 5.连线一定要连到焊盘中心，不然 Cadence会默认没有连接上 6.右键中的enhance pad entry
19
W——连线
B——总线
脚 E——总线入口 N——网络别名 T——添加文字 R——旋转元件(逆时针旋转90°） I/O——放大/缩小 ESC 、delete
J——连接点 X——不连线的引
20
21
22
23
1.同一原理图页中的引脚，可以用相同的网
络别名来保证其连接 2.不同原理图页中的引脚，使用off-page connector来连接，或者使用Port（建议使 用off-page connector，因为连接更可靠） 3.层次块上下层之间可以用hierarchical Port来连接
2
1.原理图部分capture软件使用方
法 2.PCB线路板部分allegro软件使用 方法
3
新建project
进行DRC 输出网表
新建part 修改part属性
摆放part
连线
输出物料清单等文件
4
5
勾选这一项将所选产品作为默认使用的
6
7
点击菜单栏中file->open（快捷键 ctrl+o），然后在工程文件目录中寻找 “*.dsn”（打开设计文件）“*.opj”（打 开工程文件）
