调强放疗计划的剂量验证
针对患者调强放射治疗计划的剂量学验证
・论著・针对患者调强放射治疗计划的剂量学验证戴建荣 胡逸民 张红志 关莹 张可 王闯 【摘要】 目的 建立针对调强放射治疗患者的剂量学验证方法。
方法 对100例患者进行的剂量验证共有3个测量项目:一是采用小灵敏体积的电离室在仿人形模体中测量靶区剂量参考点(一般是射野等中心点)的绝对剂量,二是采用胶片测量一个治疗计划的所有射野在仿人形模体内形成的复合剂量分布,三是采用胶片或半导体探测器阵列在干水模体中测量单个射野的强度分布。
由于完成全3个测量项目占用机器的时间过长,实际操作时采用自适应的方式,即首先测量靶区剂量参考点的绝对剂量,如果剂量误差在允许范围内,则不再进行其他的测量;如果剂量误差超出允许范围,则增加两个电离室测量点,并采用胶片测量横断面的剂量分布和(或)射野强度分布。
结果 93%患者的计划可以顺利实施,其他患者的计划需要调整铅门位置或完全重新设计。
87%患者计划的剂量误差在临床可以接受的范围内,其他患者的计划需要对射野机器跳数进行修正;修正系统误差后,有96%患者计划的剂量误差在临床可以接受的范围内。
结论 利用已有的设备条件建立了患者调强放射治疗计划的剂量学验证方法,这种方法随着设备条件的改善和经验的积累还会进一步完善。
针对患者的计划进行剂量学验证是很有必要的。
【关键词】 调强放射治疗; 放射治疗计划,计算机辅助; 剂量验证; 模体P lan 2specific dosimetric verification for p atient treated with intensity 2modulated radiation therapy DAI Jian 2rong ,H U Yi 2min ,ZH ANG Hong 2zhi ,G UAN Ying ,ZH ANG K e ,WANG Chuang.Department o f Radiation Oncology ,Cancer Institute (Hospital ),Chinese Academy o f Medical Sciences ,Peking Union Medical College ,Beijing 100021,China 【Abstract 】 Objective T o establish a method of plan 2specific dosimetric verification for patient treated with intensity 2m odulated radiation therapy Methods Here we describe the procedure developed in the Cancer Institute (H ospital )of Chinese Academy of Medical Sciences ,and present the verification results of 100patients.This procedure is composed of three kinds of measurements that are the abs olute dose at the reference point of target v olume with an ionization chamber of small sensitive v olume ,the relative dose distribution in a transverse plane with film ,and the intensity map for each individual beam als o with film.Because it took long to perform all three measurements together ,we adopted an adaptive strategy.It means that we started with measurement of abs olute dose at the reference point.I f the dose error was within the preset tolerance (5%),we w ould not perform any oth 2er measurement.Otherwise ,we w ould measure the abs olute dose at tw o m ore points and measure the relative dose distribution and (or )intensity maps.R esults The plans of 93%patients were deliverable while the other plans needed minor m odifications or complete redesign.87%and 96%of plans did have dose errors within tolerances before and after correction of systematic error.Conclusions We have developed a dosimetric 2verification proce 2dure ,and will continue to improve it.Our experiences show that the procedure is indispensable under the current situation. 【K ey w ords 】 Intensity 2m odulated radiation therapy ; Radiotherapy planning ,computed 2assisted ; D osi 2metric verification ; Phantom 基金项目:首都医学发展科研基金资助项目(200223003) 作者单位:100021北京,中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科 通过调整射野内诸点的射线强度,调强放射治疗(intensity 2m odulated radiation therapy ,I MRT )可以有效地拉开肿瘤组织和正常组织所受的照射剂量,从而可以在保护正常组织的前提下,更好地杀死肿瘤细胞,达到改善生存质量、提高肿瘤控制率的目的[1]。
基于Trilogy-HD非均整与均整模式脑膜瘤容积调强放疗的剂量学对比
Ｄｏｓｉｍｅｔｒｉｃ ｃｏｍｐａｒｉｓｏｎ ｏｆ ｖｏｌｕｍｅｔｒｉｃ ｉｎｔｅｎｓｉｔｙ ｍｏｄｕｌａｔｅｄ ｒａｄｉｏｔｈｅｒａｐｙ
积调强放疗（ Ｖｏｌｕｍｅｔｒｉｃ Ｍｏｄｕｌａｔｅｄ Ａｒｃ Ｔｈｅｒａｐｙ，ＶＭＡＴ） 计划的剂量学差异，为 ＦＦＦ 模式临床应用提供参
考。 方法 选取首都医科大学附属北京天坛医院已行 ＦＦ 模式 ＶＭＡＴ 计划治疗的 ７４ 例脑膜瘤患者作为
研究对象，基于 Ｔｒｉｌｏｇｙ⁃ＨＤ 加速器 ＦＦ、ＦＦＦ 模式 ６ＭＶ Ｘ 线另行设计两组 ＶＭＡＴ 计划；比较其计划靶区
γ ｐａｓｓ ｒａｔｅ ｏｆ ＦＦＦ ｇｒｏｕｐ ｗａｓ ０ ８１％ ｌｏｗｅｒ ｔｈａｎ ｔｈａｔ ｉｎ ＦＦ ｇｒｏｕｐ，ａｎｄ ｔｈｅ ｄｉｆｆｅｒｅｎｃｅ ｗａｓ ｓｔａｔｉｓｔｉｃａｌｌｙ ｓｉｇｎｉｆｉｃａｎｔ．
Ｃｏｎｃｌｕｓｉｏｎｓ Ｂｏｔｈ ＦＦＦ ａｎｄ ＦＦ ｍｏｄｅ ＶＭＡＴ ｐｌａｎｓ ｆｏｒ ｍｅｎｉｎｇｉｏｍａ ｃａｎ ｍｅｅｔ ｔｈｅ ｃｌｉｎｉｃａｌ ｒｅｑｕｉｒｅｍｅｎｔｓ． Ｔｈｅ
第 ４２ 卷 第 ３ 期
２０２３ 年 ６ 月
北京生物医学工程
Ｂｅｉｊｉｎｇ Ｂｉｏｍｅｄｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ
Ｖｏｌ ４２ Ｎｏ ３
Ｊｕｎｅ ２０２３
基于 Ｔｒｉｌｏｇｙ⁃ＨＤ 非均整与均整模式脑膜瘤容积
调强放疗的剂量学对比
史传磊 关大维 宫瑾 高峰
摘 要 目的 对比非均整（ ｆｌａｔｔｉｎｇ⁃ｆｉｌｔｅｒ⁃ｆｒｅｅ，ＦＦＦ） 和均整（ ｆｌａｔｔｉｎｇ⁃ｆｉｌｔｅｒ，ＦＦ） 射束模式下脑膜瘤容
Monaco与Xio治疗计划系统调强放疗剂量验证的比较研究
Monaco与Xio治疗计划系统调强放疗剂量验证的比较研究王宁;陈阿龙;夏景涛【摘要】Objective To evaluate the clinical accuracy of Monaco and Xio treatment planning systems (TPS) by comparing the dose verification results of intensity-modulated radiation therapy (IMRT) of the two treatment planning systems.Methods The dose veriifcation of IMRT plans for nasopharyngeal carcinoma formulated by Xio TPS (n=20) and Monaco TPS (n=20) was conducted by IBA Matrixx. Then Gamma pass rate analysis was conducted according to various criterias including 2%/2 mm, 3%/3mm and 5%/3 mm.Results The average Gamma pass rate of IMRT plans of Monaco TPS was higher than that of Xio TPS according to all the criterias. There were signiifcant differences between Monaco TPS and Xio TPS onthe Gamma pass rate according to 2%/2 mm and 3%/3 mm criterias(P<0.05) while there were no signiifcant differences between the two treatment planning systems on the Gamma pass rate according to 5%/3 mm criterion (P>0.05).Conclusion Both of Monaco and Xio treatment planning systems can be applied to clinical IMRT while the accuracy of Monaco TPS is higher than that of Xio TPS.%目的：通过比较调强放疗剂量验证的结果，评价Monaco和Xio治疗计划系统的临床治疗准确性。
调强放射治疗剂量验证的发展
调强放射治疗剂量验证的发展IMRT高度适形及实现过程的复杂，为保证这一技术临床治疗的安全可靠，必须对IMRT计划进行准确的剂量验证。
本文主要从几种常见验证工具的验证过程和优缺点进行比较。
标签：调强放疗技术；剂量验证；比较调强放疗技术（intensity-modulated radiation therapy，IMRT）通过调整多个照射野内的强度分布，可以得到高度适形的靶区三维剂量分布，从而可以在不增加甚至减少周围正常组织受照剂量的前提下，达到增加靶区剂量，提高治疗增益比的目的[1]。
IMRT采用精确定位、精确计划、精确照射的方式，使其结果可以达到”四最”的特点，即靶区接受的剂量最大，正常组织受量最小，靶区定位和照射最准以及靶区内的剂量分布最匀。
但由于IMRT高度适形及实现过程的复杂，为保证这一技术临床治疗的安全可靠，必须对IMRT计划进行准确的剂量验证。
本文主要从几种常用验证工具的验证过程和优缺点进行比较。
1资料与方法1.1传统剂量胶片胶片测量方法是临床上用于调强放疗计划剂量分布验证的常用方法。
需要电离室、胶片、体模和胶片扫描仪以及相应的胶片剂量分析软件。
有以下优点：①胶片的空间分辨率高；②与模体相结合可测量模体内任意平面的剂量验证。
但是缺点也是明显的：①胶片需要显影、定影等化学处理及相关暗室操作；②剂量精度容易受到多种因素的影响，如曝光、冲洗条件、胶片批次等；③胶片不能重复使用，浪费大；④准备时间以及后续的数据处理分析时间很长，费时费力[2]。
1.2放射性铬胶片放射性铬胶片与传统胶片基本相同，不同只在于用放射性铬胶片替代传统剂量胶片。
因放射性铬胶片的特性，对可见光极不敏感，可在室内光线下操作，也可浸入水模体中进行测量。
并且不需要显影定影等化学处理，省去了冲洗过程。
根据邓小武等的实验数据，在放疗临床常用剂量范围内，经校准和严格刻度的RCF与传统剂量胶片均有较好的测量精度。
但是操作和质控过程与传统剂量胶片相比大大简化，所以是一种较方便快速，安全可靠的方法。
AAPMTG218报告放疗计划剂量验证
AAPM TG218报告放疗计划剂量验证临床应用汇报人： 雷宏昌 河南省肿瘤医院国生物医学工程学会医学物理分会京津冀放射物理专业组 第三十二次学术会议123研究 背景 临床 应用 临床应用体会 4相关 思考国生物医学工程学会医学物理分会京津冀放射物理专业组 第三十二次学术会议1研究背景国生物医学工程学会医学物理分会京津冀放射物理专业组 第三十二次学术会议TG218号报告研究背景11.在加速器上对患者进行治疗之前，物理师会进行一个必不可少的步骤----计划QA 。
2.对计划设计进行的计划QA ，其是检测TPS 计算剂量与实际照射剂量的差异，是临床物理师重要工作的组成部分。
3.AAPM TG218号报告主要内容：对计划QA 流程进行了全面详细的论述，并对特定条件下放疗计划剂量验证提供了推荐的方法和容差限值。
国生物医学工程学会医学物理分会京津冀放射物理专业组 第三十二次学术会议TG218号报告研究背景1◆IMRT QA 测量首选实际野整体测量（TC ）（要考虑QA 设备的角度依赖性），垂直单野（PFF ）次之，不应使用归零合成测量（PC ）； ◆绝对剂量模式下QA 测量； ◆每次测量之前与标准剂量的比较，进行剂量校准测量；◆应使用全局归一；◆局部归一比全局归一更严格。
它可以在IMRT 调试过程中使用，也可以用于IMRT QA 的故障排除；◆应设置剂量阈值，如10%，以排除低剂量区域，这些区域没有或几乎没有临床相关性，但可能显著影响分析结果。
218报告提出的一些建议国生物医学工程学会医学物理分会京津冀放射物理专业组 第三十二次学术会议TG218号报告研究背景1以下建议用于使用绝对剂量的全局归一进行γ分析：◆通用容差限值：在3％/ 2 mm ，剂量阈值10％，γ通过率应该是≥95％； ◆通用干预限值：在3％/ 2 mm ，剂量阈值10％，γ通过率应该是≥90％；◆无论何时提及γ通过率，始终指定剂量差异（全局或局部）和DTA 标准以 及剂量阈值。

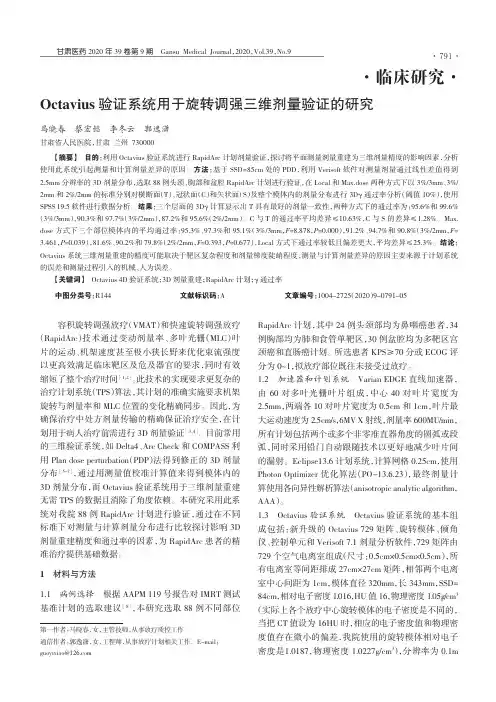

Octavius验证系统用于旋转调强三维剂量验证的研究
容积旋转调强放疗（VMAT ）和快速旋转调强放疗（RapidArc ）技术通过变动剂量率、多叶光栅（MLC ）叶片的运动、机架速度甚至极小狭长野来优化束流强度以更高效满足临床靶区及危及器官的要求，同时有效缩短了整个治疗时间［1，2］。
此技术的实现要求更复杂的治疗计划系统（TPS ）算法，其计划的准确实施要求机架旋转与剂量率和MLC 位置的变化精确同步。
因此，为确保治疗中处方剂量传输的精确保证治疗安全，在计划用于病人治疗前需进行3D 剂量验证［3，4］。
目前常用的三维验证系统，如Delta4、Arc Check 和COMPASS 利用Plan dose perturbation （PDP ）法得到修正的3D 剂量分布［5-7］，通过用测量值校准计算值来得到模体内的3D 剂量分布，而Octavius 验证系统用于三维剂量重建无需TPS 的数据且消除了角度依赖。
本研究采用此系统对我院88例RapidArc 计划进行验证，通过在不同标准下对测量与计算剂量分布进行比较探讨影响3D 剂量重建精度和通过率的因素，为RapidArc 患者的精准治疗提供基础数据。
1材料与方法1.1病例选择根据AAPM 119号报告对IMRT 测试基准计划的选取建议［8］，本研究选取88例不同部位RapidArc 计划，其中24例头颈部均为鼻咽癌患者，34例胸部均为肺和食管单靶区，30例盆腔均为多靶区宫颈癌和直肠癌计划。
所选患者KPS ≥70分或ECOG 评分为0~1，拟放疗部位既往未接受过放疗。
1.2加速器和计划系统Varian EDGE 直线加速器，由60对多叶光栅叶片组成，中心40对叶片宽度为2.5mm ，两端各10对叶片宽度为0.5cm 和1cm ，叶片最大运动速度为2.5cm/s ，6MV X 射线，剂量率600MU/min ，所有计划包括两个或多个非零准直器角度的圆弧或段弧，同时采用铅门自动跟随技术以更好地减少叶片间的漏射。
陈立新——精确放射治疗的剂量验证与剂量监测
3%,3mm
85.0% 87.3% 96.1% 86.6% 84.7% 88.5% 79.8% 92.0% 93.3% 88.0% 89.3% 84.3% 85.3%
5%,3mm
91.5% 93.6% 98.8% 93.5% 98.0% 93.6% 91.6% 97.5% 98.2% 92.2% 93.4% 91.2% 95.1%
精确放射治疗的剂量验证与剂量监测技术
陈立新 中山大学肿瘤防治中心 放疗科
中山大学肿瘤防治中心 SUN YAT-SEN UNIVERSITY CANCER CENTER
精确放射治疗下的剂量验证与剂量监测技术
一、治疗前剂量验证 二、治疗中剂量监测 三、实践与经验
2
中山大学肿瘤防治中心 SUN YAT-SEN UNIVERSITY CANCER CENTER
20
中山大学肿瘤防治中心 SUN YAT-SEN UNIVERSITY CANCER CENTER
1、在线（在体）剂量监测方式
体表或者腔内的探测器监测 加速器机头出射线的监测 患者出射线的剂量监测 基于加速器日志文件的监测
21
中山大学肿瘤防治中心 SUN YAT-SEN UNIVERSITY CANCER CENTER
通过率
从跳数验算发展到三维剂量的验算
6
中山大学肿瘤防治中心 SUN YAT-SEN UNIVERSITY CANCER CENTER
3）加速器的质量保证
输出量（晨检） MLC（叶片位置，运动速度等等） 辐射野（平坦度，对称性，射野大小等）
7
中山大学肿瘤防治中心 SUN YAT-SEN UNIVERSITY CANCER CENTER
3）加速器的质量保证
基于EPID的鼻咽癌容积旋转调强放疗计划的三维剂量验证的研究
基于EPID的鼻咽癌容积旋转调强放疗计划的三维剂量验证的研究张朋;闫冰;薛旭东;刘磊;吴爱林;吴爱东【摘要】目的利用基于电子射野影像装置(EPID)的EDose5.0系统验证鼻咽癌(NPC)容积旋转调强放疗(VMAT)计划的三维剂量分布,探讨该系统用于鼻咽癌VMAT计划三维剂量验证的可行性.方法分别使用基于EPID的EDose 5.0、Delta4和ArcCHECK三维剂量验证系统对随机选取的14例鼻咽癌VMAT计划进行验证测量,并在不同Gamma(γ)分析标准下,比较不同三维验证系统的验证通过率.结果当选取3％/3 mm标准时,基于EPID的EDose 5.0、Delta4和Arc-CHECK 的γ平均通过率均大于95％,分别为(97.09±1.40)％、(96.24±1.52)％和(97.40±1.68)％,均满足计划验证要求;EDose 5.0与Delta4和ArcCHECK验证通过率两两比较表明,当评价标准为3％/3 mm、3％/2 mm和2％/2mm时,EDose 5.0与Delta4和ArcCHECK的测量验证结果间差异无统计学意义(P＞0.05).结论基于EPID的EDose5.0系统可以用于鼻咽癌VMAT计划的三维剂量验证.【期刊名称】《安徽医科大学学报》【年(卷),期】2019(054)005【总页数】4页(P758-761)【关键词】鼻咽癌;容积旋转调强放疗;质量控制;电子射野影像装置;EDose【作者】张朋;闫冰;薛旭东;刘磊;吴爱林;吴爱东【作者单位】安徽医科大学生命科学学院,合肥230032;安徽医科大学附属省立医院放疗科,合肥230001;安徽医科大学附属省立医院放疗科,合肥230001;安徽医科大学附属省立医院放疗科,合肥230001;安徽医科大学附属省立医院放疗科,合肥230001;安徽医科大学生命科学学院,合肥230032;安徽医科大学附属省立医院放疗科,合肥230001【正文语种】中文【中图分类】R739.91;R815.2国际辐射单位和计量委员会24号报告指出，肿瘤原发灶根治剂量的准确性应好于±5%，如果根治剂量偏离最佳剂量，就有可能出现肿瘤原发灶局部复发或放射并发症增加，从而导致肿瘤治疗失败，因此放疗的疗效主要取决于照射剂量的准确性[1]。
探讨MatriXX在验证调强放射治疗计划中的应用
探讨MatriXX在验证调强放射治疗计划中的应用杭霞瑜;刘海;李益坤;王晓萍【摘要】目的:通过二维电离室矩阵MatriXX对调强放射治疗计划进行二维剂量分布验证,根据验证结果来探讨其在调强放射治疗计划剂量验证中的应用.方法:利用德国IBA公司的MatriXX二维电离室矩阵及SP34等效固体水模对加速器执行的128例患者的调强放射治疗计划实施测量,获取特定层面二维剂量分布.利用OmniPro I'mRT软件,把患者计划植入模体后计划系统计算的剂量与MatriXX实测得到输出剂量进行比对,然后进行Gamma分析.结果:实际测量的相对剂量分布与计划系统模体中计算的相对剂量分布采用Gamma法(3 mm/3％)和(4 mm/4％)进行分析,以γ值小于1的百分比＞95％作为要求,所有计划γ＜1的百分比＞95％的通过率为100％.结论:MatriXX在验证调强放射治疗计划中具有省时省力、快速简便等优势,是目前剂量验证的较为准确的QA工具之一.%Objective To research the dominance of the plan in the intensity-modulated radiotherapy verification by using a 2-D air vented ionization chamber array MatriXX in verifying the 2-D Planar dose of intensity-modulated radiotherapy plans. Methods A 2-D air vented ionization chamber array, MatriXX and Scandinix SP34 equivalent solid water phantom from IB A company were used to verify the dose distribution of 128 intensity-modulated radiotherapy planning, and to obtain 2-D planar dose curves, and a OmniPro I'mRT software was used to analyze using Gamma criteria, either in the planar dose distribution of MatriXX observed or in the planar dose distribution of intensity-modulated radiotherapy system planning calculated. Results Analyzing the relative dose distribution observed versus planning systemcalculated by the 3 mm/3% and 4 mm4% Gamma criteria with ratios>95% of γ parameter<1, all plans of percent was 100%. Conchusion MatriXX, with advantages of time and labor saving, fast and simple in intensity-modulated radiotherapy plans, thus, is one of the tools for QA in the dose verification of accuracy.【期刊名称】《医疗卫生装备》【年(卷),期】2012(033)011【总页数】2页(P63-64)【关键词】调强放射治疗;二维电离室矩阵;剂量验证【作者】杭霞瑜;刘海;李益坤;王晓萍【作者单位】解放军81医院全军肿瘤中心放疗科,南京210002;解放军81医院全军肿瘤中心放疗科,南京210002;解放军81医院全军肿瘤中心放疗科,南京210002;解放军81医院全军肿瘤中心放疗科,南京210002【正文语种】中文【中图分类】R815近10年来，随着放疗技术的迅猛发展，调强放射治疗（IMRT）技术在全国大多数医院已得到了广泛运用，IMRT和传统的三维适形放疗（3D-CRT）相比，它在进一步提高肿瘤剂量的同时能更好地保护周围的正常组织和器官[1]，显著降低患者的放疗副反应，提高治疗效果。
调强放疗剂量学验证
调强放疗剂量学验证目录1. 绪论 (1)1.1研究背景和意义 (1)1.2本课题研究内容 (2)1.3本课题研究目的 (2)1.4本文结构 (2)2. 3D-CRT与IMRT区别 (4)2.13D-CRT简介 (4)2.2IMRT简介 (5)2.3IMRT剂量验证的常用方法 (5)2.3.1 点绝对剂量验证 (5)2.3.2 平面相对剂量验证 (6)2.3.3 剂量动态监测验证 (6)3. IMRT相对剂量验证 (7)3.1材料和方法 (7)3.1.1 临床资料 (7)3.1.2 实验设备 (7)3.1.3 放疗定位、靶区勾画及调强放疗计划 ........................................................ 错误!未定义书签。
3.1.4 实验方法 (7)3.2结果 (8)3.2.1 γ评估方法 (8)3.2.2 Mapcheck验证的符合率 (8)3.3讨论 (9)3.3.1 加速器MLC到位精度 (9)3.3.2 加速器等中心精度 (10)3.3.3 摆位精度 (10)4. IMRT绝对剂量验证 (11)4.1材料与方法 (11)4.1.1 临床资料 (11)4.1.2 实验设备 (11)4.1.3 实验方法 (11)4.2结果 (12)4.3讨论 (14)5. 总结与展望 (16)5.1论文总结 (16)5.2工作展望 (17)参考文献 (18)致谢 (19)调强放疗剂量学验证摘要：近年来，放射治疗技术有了很大的进展，调强放射治疗(Intensity Modulated Radiation Therapy, IMRT)的临床应用为肿瘤的放射治疗带来了一次变革，IMRT具有高剂量等剂量线面与靶区在三维空间上形状一致，而靶区边缘剂量梯度大的特点，能够很好的遵循放疗的四大原则：靶区剂量准确；邻近正常器官受照剂量小；保护关键器官；靶区剂量分布均匀。
但其治疗方式复杂，增加了治疗过程中发生错误的几率，由于其高度适形的剂量学特点，错误的发生将严重影响治疗效果，使肿瘤控制率下降，正常组织并发症几率上升。
基于EPID的容积旋转调强放疗绝对剂量验证探讨
基于EPID的容积旋转调强放疗绝对剂量验证探讨孟慧鹏;董化江;丁红军;孙小喆;郑爱青;梁克明;张艳龙;王鹏【摘要】目的:探讨电子射野影像装置(electronic portal imaging device,EPID)用于容积旋转调强放疗(volumetricmodulated arc therapy,VMAT)绝对剂量验证的可行性与在临床应用中的意义.方法:随机选取100例患者的VMAT治疗计划,用Eclipse软件导出EPID计划和水模体验证计划等中心平面的通量图.在2幅通量图中对应位置处,各随机选取30个待测量绝对剂量点(靶区内6个,靶区外扩5、10、20、30、50 mm的区域内和有效探测范围内各4个点),按照选取位置的不同将这些剂量点分成7组,每个点均测量EPID和指形电离室实测值,用单因素F检验比较2种方法7组数据的计划值与实测值准确率的差异.结果:7组剂量点的绝对剂量验证结果准确率基本均在98％以上,2种方法测量的7组数据的准确率均无统计学差异(F=0.032-3.189,P＞0.05).结论:EHD具有在线实时剂量验证的潜力和明显优势,能够大大提高多点绝对剂量验证的效率,可以用于VMAT治疗绝对剂量的验证.【期刊名称】《医疗卫生装备》【年(卷),期】2016(037)008【总页数】4页(P98-100,108)【关键词】电子射野影像装置;容积调强;剂量验证【作者】孟慧鹏;董化江;丁红军;孙小喆;郑爱青;梁克明;张艳龙;王鹏【作者单位】300162天津,武警后勤学院附属医院放疗中心;300072天津,天津大学精密仪器与光电子工程学院;300072天津,天津大学精密仪器与光电子工程学院;300309天津,武警后勤学院人体解剖与组织胚胎学教研室;300072天津,天津大学精密仪器与光电子工程学院;300162天津,武警后勤学院附属医院放疗中心;300162天津,武警后勤学院附属医院放疗中心;300162天津,武警后勤学院附属医院放疗中心;300072天津,天津大学精密仪器与光电子工程学院;300309天津,武警后勤学院人体解剖与组织胚胎学教研室【正文语种】中文【中图分类】R318;R8151958年，Andrews为实现X线放疗射野验证中的无胶片化，最早设计了第一个用于2 MV X线治疗的射野验证系统，即早期的电子射野影像装置（electronic portal imaging device，EPID），类似的早期研究奠定了放疗中实时验证装置发展的基础。
二维电离室矩阵在调强放射治疗中的剂量验证_屈伟强
低于常规组（P ＜0．05），研究组与对照组和相关文献报道的摆位误差数据对比［10－11］，研究组其误差值在各个方向均小于对照组和相关文献。
分析其原因可能是：患者双下肢长轴的旋转会引起患者臀部肌肉的变化，从而牵动表面的皮肤使皮肤上的标志发生位移产生摆位误差，双下肢辅助固定装置的使用减少了双下肢的旋转位移，从而降低摆位误差；在双下肢大腿紧贴皮肤处及双侧髂前上棘处钻4个小孔，贴上电极贴，既避开患者腹部脂肪较多、活动度大特点，又遵循了摆位标志点选取的就近原则；增加的4个电极贴，让体膜自然的嵌合在患者身体上使二者融为一体，在重复摆位时减少了体膜与身体发生移位，摆位误差也随之减少，尤其是身体头脚方向误差较常规摆位差异有极显著性意义（P ＜0．001）。
患者体位的舒适度直接影响患者在治疗过程中摆位的重复性，从而影响到治疗的精度，笔者采用问卷调查的方法发现，两组患者均无比较难受患者发生，辅助固定组在“比较舒适”选项比常规固定组少一人，但在“舒适”选项比常规固定组多一人，由此可见，采用双下肢辅助固定装置与常规固定的患者有相似的舒适度。
总之，双下肢辅助固定装置使用方法简单，成本较低，可以明显提高患者摆位的稳定性和重复性，从而减少摆位误差；同时辅助固定装置既可辅助各种类型的体膜固定架，又可单独使用于下肢肿瘤放疗的固定，值得临床推广应用。
【参考文献】［1］郭建文，山长平，班新能，等．食管癌三维适形放疗［J ］．现代肿瘤医学，2008，16（12）：2220－2222．［2］惠华，陈宏林，王强，等．使用热塑体膜进行体位固定技术改进研究［J ］．中华放射肿瘤学杂志，2013，22（1）：45－46．［3］李兴德，赵瑾，张明云，等．胸部肿瘤放疗两种体膜固定方法的摆位精度分析［J ］．中华放射肿瘤学杂志，2013，22（5）：397－399．［4］刘晖，张俊，钟亚华，等．自制体部固定装置在SBＲT 放疗中的应用分析［J ］．中华放射肿瘤学杂志，2013，22（6）：501－503．［5］Bel A ，Vos PH ，Ｒodrigus PT ，et al．High －precision prostate cancerirradiation by clinical application of an offine patient set up verifi-cation procedure ，using portal imaging ［J ］．Int J Ｒadiat Oncol Biol Phy ，1996，35（2）：321－332．［6］陈宗友，林启富，梁柱，等．放射治疗的体位固定探讨［J ］．临床和实验医学杂志，2009，8（5）：20－23．［7］李大鹏，盛修贵，调强放射治疗在妇科恶性肿瘤中的应用［J ］．国外医学肿瘤学分册，2004，31：233－236．［8］殷慰伯，余子豪，徐国镇，等．肿瘤放射治疗学［M ］．4版．北京：中国协和医科大学出版社，2008：116－120．［9］傅万凯，林友金，刘利彬，等．应用IGＲT 机载KV －CBCT 校正胸腹部肿瘤调强适形放疗摆位误差的研究［J ］．实用癌症杂志，2010，25（5）：511－513．［10］周明友，郑祖安．影像引导技术在腹盆腔调强放疗中的应用［J ］，中国中西医结合影像学杂志，2013，11（5）：366－368．［11］朱红艳，宋文立，李晶晶，等．减少盆腹腔肿瘤精确放射治疗摆位误差的体会［J ］．现代肿瘤医学，2013，21（1）：178－179．(编校:闫沛)二维电离室矩阵在调强放射治疗中的剂量验证屈伟强，汪延明，赵惠，赵鹏，石乐乐，聂鲁栋Dosimetric verification of the intensity modulated radiation therapy with 2D －A rray ion chamberQu Weiqiang ，Wang Yanming ，Zhao Hui ，Zhao Peng ，Shi Lele ，Nie LudongThe General Hospital of Jinan Military Command ，Shandong Jinan 250031，China．【Abstract 】Objective :To research the method of dosimetric verification of the intensity modulated radiation thera-py (IMＲT )，guarantee the correction of IMＲT plans clinical implementation．Methods :The IMＲT treatment plans were designed by pinnacle and were implemented in ELEKTA precise with 6MV X －ray．The plans dose distributions were measured using PTW 2D －Array ion chamber in the phantom．Ｒesults :The points passed ratio was more than 95%in gamma analysis method (3mm /3%)about the plan dose distribution verification．Conclusion :The method can be used in clinical treatment because the dose distribution of the actual measurement and plan calculation is quite ideal match．【Key words 】intensity modulated radiation therapy ;dosimetric verification ;2D －Array ion chamberModern Oncology 2014，22(10):2444－2446【收稿日期】2014－03－07【作者单位】济南军区总医院，山东济南250031【作者简介】屈伟强（1986－），男，山东泰安人，物理师，主要从事放射物理工作。
Compass在直肠癌术前调强放射治疗三维剂量验证中的应用
Compass在直肠癌术前调强放射治疗三维剂量验证中的应用段隆焱;蔡钢;陈毅;张毅斌;沈文同【期刊名称】《中国医学物理学杂志》【年(卷),期】2017(034)012【摘要】目的:探讨Compass系统在直肠癌术前调强放射治疗三维剂量验证中的临床应用.方法:选取10例直肠癌术前放疗患者在Pinnacle 9.10中进行优化设计,照射野采用七野扇形分布,利用Compass提供的剂量计算(CDD)和剂量重建(RDD)两种方法验证临床靶区(PTV)及危及器官的体积γ通过率、D95％、D50％、D2％、Dmean等参数.结果:γ通过率:靶区与危及器官CDD-TPS均大于98.5％,且CDD-TPS均高于RDD-TPS.PTV和膀胱γ通过率差异显著(t=2.731、2.298,P＜0.05).剂量体积差异:PTV的D2％、膀胱和右侧股骨头的Dmean剂量差异显著(t=-4.280、-2.582、-2.582,P＜0.05).同时PTV的D50％、D2％、左右侧股骨头的Dmean剂量差异CDD-TPS更大.结论:Compass系统提供的剂量验证方法和三维剂量偏差以及γ通过率等剂量评估指标,能够科学合理评估直肠癌术前调强放射治疗计划,具有重要的临床意义.【总页数】6页(P1200-1205)【作者】段隆焱;蔡钢;陈毅;张毅斌;沈文同【作者单位】上海交通大学医学院附属瑞金医院放射治疗科,上海200025;上海交通大学医学院附属瑞金医院放射治疗科,上海200025;上海交通大学医学院附属瑞金医院放射治疗科,上海200025;上海交通大学医学院附属瑞金医院放射治疗科,上海200025;上海交通大学医学院附属瑞金医院放射治疗科,上海200025【正文语种】中文【中图分类】R815.6【相关文献】pass三维剂量验证系统在鼻咽癌\r容积旋转调强放射治疗计划剂量验证中的应用 [J], 吴广鑫;蔡勇君;陈济鸿;柏朋刚;王艺辉PASS系统在直肠癌术前调强放射治疗三维剂量验证中的应用 [J], 吴继平3.基于蒙特卡罗模拟的直肠癌术前容积调强放射治疗计划剂量验证 [J], 姚凯宁; 岳海振; 王若曦; 王美娇; 弓健; 龚丽青; 张艺宝; 吴昊pass三维剂量验证系统在非小细胞肺癌立体定向放射治疗中的应用 [J], 魏鹏;葛双;陈其超;陈长建;郗会珍;刘卫东;张爱平;叶书成5.独立三维剂量验证在鼻咽癌容积调强放射治疗计划中的应用 [J], 刘致滨;石锦平;李盈辉;张利文;谢秋英;滕建建;常元智因版权原因，仅展示原文概要，查看原文内容请购买。
ArcCHECK结合3DVH在容积旋转调强放疗剂量验证中的应用研究
RESEARCH WORK论著引言旋转调强放疗（Intensity Modulated Arc Therapy，IMAT）的概念最早是由Yu[1]提出，其旋转照射过程中剂量率恒定。
而强度调制则将射野等角度转化为多叶准直器（Multi-Leaf Collimator，MLC）形成的大量静态子野，并利用多个叠加的弧实现，但当时缺少有效的计划系统和控制系统。
随着放射物理学、计算机控制技术等的进步，Otto[2]提出了容积旋转调强放疗（V olumetric Modulated Arc Therapy，VMAT），其在照射过程中机架旋转速度、MLC运动、剂量率可以连续变化，极大提高了照射效率，在临床中已普遍应用[3-5]。
然而VMAT拥有的多参数动态变化，使得放疗执行过程中不确定性更多，因此其质量保证（Quality Assurance，QA）非常关键。
否则一旦剂量不能准确按治疗ArcCHECK结合3DVH在容积旋转调强放疗剂量验证中的应用研究冯瑞兴青海大学附属医院肿瘤放疗科，青海西宁 810001[摘 要] 目的 探索ArcCHECK结合3DVH在容积旋转调强放疗（V olume Rotation Intensity Radiotherapy，VMAT）剂量验证中的应用。
方法 随机选取20例肿瘤患者，其中鼻咽癌5例，食管癌和肺癌各5例，直肠癌5例。
使用Pinnacle3 Version 9.8计划系统（TPS）设计双弧VMAT计划，将计划移植到ArcCHECK模体上重新计算剂量，ArcCHECK模体下出束测量，评估每例患者的γ通过率，然后使用3DVH软件重建靶区和危及器官的剂量分布，与TPS计算结果比较剂量体积参数的偏差。
结果20例患者VMAT计划的γ通过率平均值为（98.1±1.1）%，除了1例鼻咽癌患者的低于95%以外，其余病例的γ通过率均＞95%。
靶区PTV的D2%、D98%、D50%、D mean偏差均在3%以内；危及器官方面，鼻咽癌有1例左、右晶体D max偏差分别在8.63%和7.01%，直肠癌有2例左、右股骨头V50偏差大于5%，其余病例的危及器官剂量体积偏差均小于5%。
调强放疗计划的剂量验证
合。
本底修正
Raw Count
➢本底修正 ➢灵敏度修正 ➢绝对剂量刻度
Absolute Dose
本底修正
暗电流主要来源：
本底辐射 漏电流 电子热运动
修正方法： 本底信号随测量本底信号
灵敏度修正
Y: 32.0
X: 26.0
共1527个探头，每个 探头的灵敏度均不同。
高能射线轰击半导体探 头会导致其发生晶格畸 变，灵敏度降低。
修正方法：以中心点探 头的灵敏度为参考值， 进行归一。
机架0° 37X37 200MU SSD=100
主要内容
•必要性 •测量设备 •模体计划 •测量过程 •数据分析 •替代方法
剂量验证的必要性
剂量验证的必要性
➢ IMRT使用众多的小照射野实现剂量适形
◦ 小野缺乏侧向电子平衡，射野内剂量梯度较大 ◦ 输出因子采用灵敏体积小的电离室测量，不确定度高 ◦ 子野衔接造成剂量偏差 ◦ MLC透射线对剂量贡献增大
剂量验证的必要性
建立IMRT计划的 剂量验证规程
AAPM TG119 IMRT commissioning: Multiple institution planning and dosimetry comparisons
AAPM TG120 Dosimetry tools and techniques for IMRT
点剂量验证
将患者计划移植到模体后的计划，子野序列 和跳数与原计划一致
仿真模体
射野等中心放置在模体中心 射野方向和准直器角度均保持与原计划相同
水模体
射野等中心放置在模体5cm深度，SSD=95cm 射野方向、准直器和治疗床角度均设为0度 TPS计算剂量可以是单点剂量，也可以是电离室 有效体积的平均剂量
基于多叶准直器日志文件的鼻咽癌调强放疗的累积剂量验证
基于多叶准直器日志文件的鼻咽癌调强放疗的累积剂量验证
作者：曹瑛， 杨振， 邱小平， 杨晓喻， 唐慧敏， 吕知平， 张子健， 雷明军， 刘归
作者单位：曹瑛,邱小平,唐慧敏(南华大学核科学技术学院,衡阳,421000)， 杨振,杨晓喻,吕知平,张子健,雷明军,刘归(中南大学湘雅医院肿瘤科)
刊名：
中华放射医学与防护杂志
英文刊名：Chinese Journal of Radiological Medicine and Protection
年，卷(期)：2015,35(9)
引用本文格式：曹瑛.杨振.邱小平.杨晓喻.唐慧敏.吕知平.张子健.雷明军.刘归基于多叶准直器日志文件的鼻咽癌调强放疗的累积剂量验证[期刊论文]-中华放射医学与防护杂志 2015(9)。
食管癌调强放疗计划剂量学验证研究
结果
１．ｇａｍｍａ通过率比较：（１）７例食管癌ＩＭＲＴ计 划共４８个射野，使用ＭＡＴＲＩＸＸ和Ｄｅｈａ４分别测量 每个射野的剂量，用Ｇａｍｍａ方法分析设定ｇａｍｍａ 误差限条件为３％／３ ｍｍ。结果显示ＭＡＴＲＩＸＸ测 量４８个射野通过率全部高于９５％（图１）。Ｄｅｌｔａ４ 测量４个射野ｇａｍｍａ通过率＜９０％，４个射野 ｇａｍｍａ通过率９０％一９５％，其余射野均＞９５％（图 ２）。进一步通过Ｄｅｌｔａ４研究问题射野多叶准直器 的叶片到位情况，对ｇａｍｍａ通过率＜９０％的问题射 野，其多叶准直器叶片到位精度较差（图３）。使用 Ｇａｍｍａ图比较Ｄｅｌｔａ４测量和蒙特卡罗模拟计算结 果，误差限定为２ ｒａｍ／２％时ｇａｍｍａ通过率为 ９７．６％，误差限定为３ ｒａｍ／３％时ｇａｍｍａ通过率为 ９９．８％。
ｍｍ／２％ａｎｄ ３ ｒａｍ／３％ｇａｍｍａ ｃｒｉｔｅｒｉａ．Ｔｈｅ ｄｏｓｅ ｄｉｓｔｒｉｂｕｔｉｏｎ ｉｎ ｃｅｎｔｒａｌ ｐｌａｎｅ ａｎｄ ｄｏｓｅ ｐｒｏｆｉｌｅｓ ｆｒｏｍ Ｐｉｎｎａｃｌｅ ｃａｌｃｕｈｔｉｏｎ ｗｅｒｅ ａｌｍｏｓｔ ｉｎ ａｇｒｅｅｍｅｎｔ ｗｉｔｈ ｂｏｔｈ ｔｈｅ Ｍｏｎｔｅ Ｃａｒｌｏ ｓｉｍｕｌａｔｉｏｎ ａｎｄ Ｄｅｌｔａ４
【关键词】 食管肿瘤／调强放射疗法；二维剂瑷验证；三维剂蟹验证；蒙特卡罗方法
Ｉｎｖｅｓｔｉｇａｔｉｏｎ ｏｆ ｄｏｓｅ ｖｅｒｉｆｉｃａｔｉｏｎ ｏｆ ｅｓｏｐｈａｇｅａｌ ｃａｒｃｉｎｏｍａ ｉｎｔｅｎｓｉｔｙ ｍｏｄｕｌａｔｅｄ ｒａｄｉｏｔｈｅｒａｐｙ
ＵＵ
Ｄａｎ’，ＣＨＩ Ｚｉ－ｆｅｎｇ．ｚＨＡＮＧ Ｗｅｉ．ＷＡＮＧ Ｌａｎ．ＨＡＮ Ｃｈｕｎ．＂Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｒａｄｉａｔｉｏｎ Ｏｎｃｏｌｏｇｙ，Ｆｏｕｒｔｈ
利用二维电离室矩阵进行调强放疗计划剂量验证的探讨
利用二维电离室矩阵进行调强放疗计划剂量验证的探讨时勇;张芬;张开贤;李成建;张敏【摘要】目的：探讨二维电离室矩阵在调强放疗（IMRT）计划剂量验证中的应用价值。
方法选取于我院行IMRT的患者16例，先在治疗计划系统中进行计划设计，然后移植到固体水上，得到体模杂交计划；利用二维电离室矩阵对杂交计划的计算剂量进行验证；参照3%/3 mm标准对结果进行分析。
结果所有治疗野的绝对剂量验证结果通过率为86.4%~100%；相对剂量验证结果通过率为88.5%~100%。
结论二维电离室矩阵是一种快速的剂量测量系统，在IMRT计划剂量验证中有重要价值。
%Objective To explore the application value of 2D ionization chamber array in the dose verification of IMRT plans. Methods IMRT plans of 16 patients who would undergo IMRT in our hospital were designed through treatment planning system and then were migrated to solid water to obtain phantom hybrid plans. Then the dose veriifcation of phantom hybrid plans was conducted with 2D ionization chamber array. The veriifcation results were analyzed according to 3%/3 mm criterion. Results The passing rate scope of absolute dose veriifcation results of all radiation ifelds was 86.4%~100%while that of relative dose veriifcation results of all radiation ifelds was 88.5%~100%. Conclusion As a fast dose measurement system, 2D ionization chamber array plays an important role in the dose veriifcation of IMRT plans.【期刊名称】《中国医疗设备》【年(卷),期】2014(000)009【总页数】3页(P120-121,127)【关键词】调强放疗;二维电离室矩阵;剂量验证;Gamma通过率【作者】时勇;张芬;张开贤;李成建;张敏【作者单位】滕州市中心人民医院放疗室，山东滕州277500;滕州市中心人民医院放疗室，山东滕州277500;滕州市中心人民医院放疗室，山东滕州277500;滕州市中心人民医院放疗室，山东滕州277500;滕州市中心人民医院放疗室，山东滕州277500【正文语种】中文【中图分类】TH774调强放疗（Intensity Modulated Radiation Therapy，IMRT）采用精确的逆向运算，能够自动优化配置射野内各射线束的权重，使靶区内剂量分布能够按预期值进行调整，达到使靶区的照射剂量最大，靶区外周围危及器官的受照剂量最小的目的，从而明显提高肿瘤的局控率，减少正常组织或器官的放射损伤。
宫颈癌调强放疗的三维剂量验证
宫颈癌调强放疗的三维剂量验证陈旭明;姚升宇;许奕【摘要】Objective To make three-dimensional dose verification for cervix cancer intensity modulated radiation therapy (IMRT) plans by Compass system,then analyze the γ passing rate and dose volume histogram of the target region and normal tissue to verify three-dimensional dose distribution.Methods Ten patients with cervix cancer were selected and IMRT plans were designed for them.Then,exported the 10 IMRT plans to Compass system to calculate and reconstruct three-dimensional dose distribution for target volume and normal tissue through three-dimensional γ analysis and dose volume histogram analysis.Results The γ passing rate of the target region and normal tissue of all ten patients were above 90％ (taking 3mm/3％ as standard).Conclusion Verifying three-dimensional dose distribution with Compass system can effectively guarantee the dose accuracy of treatment plan and make IMRT plan meet clinical standard in the radiation therapy of cervix cancer.%目的使用Compass系统分别验证宫颈癌的调强放疗(Intensity Modulated Radiation Therapy,IMRT)计划,分析其靶区和正常组织的γ通过率和剂量体积直方图(Dose Volume Histogram,DVH),以验证其三维剂量分布.方法选取10例宫颈癌病人,对其设计IMRT计划,将计划导入Compass系统,进行计算和3位实测剂量重建,针对各靶区与正常组织进行三维γ分析和DVH分析.结果 10例病人计划的靶区和正常组织γ通过率(以3 mm/3％为标准)都能达到90％以上.结论使用Compass系统进行三维剂量验证能够有效保证治疗计划的剂量准确性,在宫颈癌的放射治疗中,IMRT的三维剂量分布准确性均能达到临床要求.【期刊名称】《中国医疗设备》【年(卷),期】2017(032)002【总页数】3页(P74-76)【关键词】宫颈癌;三维剂量验证;Compass系统;三维γ分析;剂量重建;调强放疗【作者】陈旭明;姚升宇;许奕【作者单位】上海交通大学附属第一人民医院肿瘤放疗科,上海201620;上海交通大学附属第一人民医院肿瘤放疗科,上海201620;上海交通大学附属第一人民医院肿瘤放疗科,上海201620【正文语种】中文【中图分类】R730.44;R737.33随着放疗技术的不断发展，调强放疗（Intensity Modulated Radiation Therapy，IMRT）得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等中心精度 MLC到位 …
输出量 平坦度 对称性
…
加速器机械精度 加速器输出状态
患者摆位 器官位移和运动
剂量验证的必要性
纽约州2001-2008的放射治疗共发生 621例错误或事故
整个靶区或 调强剂量 治错病人 部分靶区未 出错
受照射
其它
次数
284
133
50
154
比例
45.7%
21.4%
8.0%
24.8%
Low dose, small dose gradient
Confidence Limit (P=0.05) ±3%
±4%
Action Level ±5% ±7%
Palta et.al. AAPM Summer School, 2003
面剂量验证设备
面剂量验证
二维探测矩阵 胶片 EPID
面剂量验证设备
AAPM TG142 Quality assurance of medical accelerators AAPM TG53 Quality Assurance for Clinical Radiotherapy
Treatment Planning …….
剂量和MU计算 准确度
数据从RTP传输 计划执行的准确
主要内容
•必要性 •测量设备 •模体计划 •测量过程 •数据分析 •替代方法
剂量验证的必要性
剂量验证的必要性
➢ IMRT使用众多的小照射野实现剂量适形
◦ 小野缺乏侧向电子平衡，射野内剂量梯度较大 ◦ 输出因子采用灵敏体积小的电离室测量，不确定度高 ◦ 子野衔接造成剂量偏差 ◦ MLC透射线对剂量贡献增大
合。此时SPD=100cm。 ➢ 调整MapCheck2，使其中心轴与灯光野中心轴重
合。
本底修正
Raw Count
➢本底修正 ➢灵敏度修正 ➢绝对剂量刻度
Absolute Dose
本底修正
暗电流主要来源：
本底辐射 漏电流 电子热运动
修正方法： 本底信号随测量时间 累积，可测量一段时 间内的本底，计算单 位时间内的本底信号
模体计划
将治疗计划移植到MapCheck2
Source
将治疗计划移植到水模体
Source
SDD=100
SSD=95.8
SDD=100
SSD=95.0
3.0 1.2
Detectors
MapCHECK2 Setup
5.0
Planar Dose
Flat Phantom Setup
测量过程
➢ 机架角、准直器角度置为0度 ➢ 调整治疗床高度，使AB横向激光灯与探头标记线重ຫໍສະໝຸດ IMRT计划验证优势
可以提前验证剂量 易操作
缺点
忽略患者摆位、 器官运动造成的误差
膜体剂量误差无法 反映真实患者剂量误差
计划参数可能与 患者计划存在差异
IMRT计划验证
点剂量验证 面剂量验证
IMRT计划验证
点剂量验证
电离室 半导体探头
TLD
优势
可以测量绝对剂量 稳定性好 剂量线性好
方向依赖性小 能量响应差别小
点剂量验证
将患者计划移植到模体后的计划，子野序列 和跳数与原计划一致
仿真模体
射野等中心放置在模体中心 射野方向和准直器角度均保持与原计划相同
水模体
射野等中心放置在模体5cm深度，SSD=95cm 射野方向、准直器和治疗床角度均设为0度 TPS计算剂量可以是单点剂量，也可以是电离室 有效体积的平均剂量
剂量验证的必要性
建立IMRT计划的 剂量验证规程
AAPM TG119 IMRT commissioning: Multiple institution planning and dosimetry comparisons
AAPM TG120 Dosimetry tools and techniques for IMRT
MapCHECK (Sun Nuclear)
MapCHECK 2 (Sun Nuclear)
Matrixx (IBA)
Seven 29 (PTW)
模体计划
➢照射野入射角度、准直器角度和 治疗床角度均置为0度
➢子野序列与跳数与原计划一致 ➢面剂量计算网格间距2mm ➢导出每个照射野探头所在深度处
的面剂量文件
灵敏度修正
Y: 32.0
X: 26.0
共1527个探头，每个 探头的灵敏度均不同。
高能射线轰击半导体探 头会导致其发生晶格畸 变，灵敏度降低。
修正方法：以中心点探 头的灵敏度为参考值， 进行归一。
机架0° 37X37 200MU SSD=100
...
剂量验证的必要性
➢ 设计计划时射野布置不同，IMRT可通过强度调节减少对重 要器官的照射，3D-CRT通过调整射野方向避开对重要器官 的照射
➢ IMRT照射野内剂量输出非均匀，高剂量区内也存在高剂量梯度 ➢ IMRT除要求保证靶区达到处方剂量，还必须保证照射野内受照
器官的剂量满足临床限值，故IMRT对剂量准确性要求更高
到R&V的准确性
性
IMRT计划验证
在加速器上执行患者计划，通过剂量仪 测量患者受照的实际剂量，对比TPS计算 值，按照一定的标准判定两者是否相符。
IMRT计划验证
将患者计划移植到模体，在加速器上执 行模体计划，通过剂量仪测量模体受照 的实际剂量，对比TPS计算值，按照一定 的标准判定两者是否相符。
点剂量验证
缺点
对模体的扰动 体积平均效应
点剂量验证
选择灵敏体积大的电离室，如0.6cc Farmer电离室， 对模体扰动和体积平均效应的影响大。测量点应选择在 剂量均匀区域。
R. Alfonso, Med. Phys. 35 (11), 2008
选择灵敏体积小的电离室，如尖点电离室，漏电和噪声 对结果影响较大。应做漏电修正
点剂量验证
测量所有射野的合成剂量 电离室应放置在剂量均匀区域:
电离室有效长度内剂量差异不 超过5%, 电离室附近剂量差异 不超过10%/2mm 至少测量两个点的剂量：高剂 量高梯度区和低剂量低梯度区 各一个。
点剂量验证
Region
High dose, small dose gradient
剂量验证的必要性
放射治疗的基本目标是 提高治疗增益比，即提 高肿瘤控制概率的同时， 尽可能减小正常组织的 并发症概率。
ICRU 24#: 剂量不确定度<5%
From Peter Metcalfe
剂量验证的必要性
计划阶段 数据传输 实施阶段
加速器建模 剂量算法 剂量网格 患者数据
输出因子 PDD 离轴曲线 MLC透射因子 MLC端面 半影区 …
