ZJHW-C剑杆织机电控箱使用手册
剑杆织布机安全操作规程(正式)
编订：__________________单位：__________________时间：__________________剑杆织布机安全操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-3089-100 剑杆织布机安全操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一、引纬1、送纬剑，接纬剑进第一根边纱的时间为70°~75°。
一般来讲，接纬剑与综平的时间差不多，过早纬纱会被经纱夹断，形成布边分段断纬，过迟会产生缩纬，有些品种尾纱要靠经纱来夹持。
2、要注意掌握这样一种原则，进剑早则出剑迟，进剑迟则出剑早。
3、送纬剑、接纬剑中央交接时间为180°，送纬剑头距第一片轨道片的距离为110mm~115mm左右为宜，两是剑头端距尺寸以60mm~70mm为宜，各种齿轮间隙要小，过大动程很容易撞坏剑头。
4、引纬的整个过程是这样的：纬纱由储纬器，涨力片通纬纱检测器、选色杆、送纬剑、纬纱剪刀，然后引到中央交接，接纬剑把纬纱接过去，接出布边，释放凸轮释放，至此整个引纬过程便完成了。
储纬器的主要作用是使纬纱卷绕涨力均匀能在正常运转中送出一定量的纱。
涨力主要使用是使纬纱有一定的涨力，纬纱的涨力过小，废边纱尾就会增长，甚至会松弛到纬纱被带进织口，形成双纬。
能力过大，又会使废边夹不住纬纱，引起缩纬，布边处缺纬。

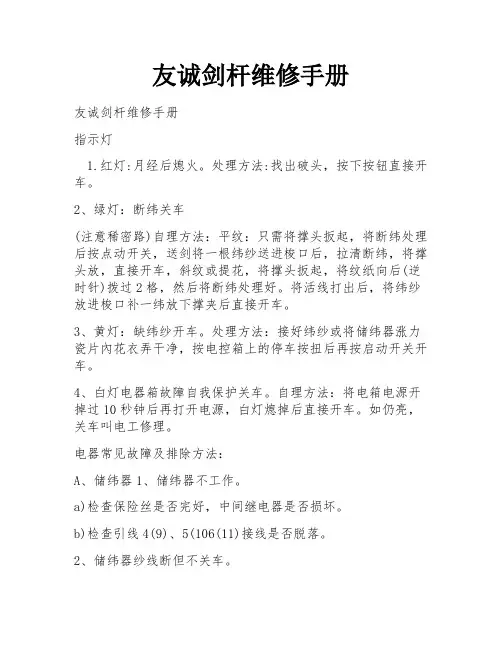

友诚剑杆维修手册
友诚剑杆维修手册友诚剑杆维修手册指示灯1.红灯:月经后熄火。
处理方法:找出破头，按下按钮直接开车。
2、绿灯：断纬关车(注意稀密路)自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后(逆时针)拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片內花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
电器常见故障及排除方法：A、储纬器1、储纬器不工作。
a)检查保险丝是否完好，中间继电器是否损坏。
b)检查引线4(9)、5(106(11)接线是否脱落。
2、储纬器纱线断但不关车。
a)检查引线7与8之间、12与13之间接线是否脱落。
b)传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线(19,20,21,2223)是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8(125B)之间是否短路。
B、经停1、经纱断，但不停车。
a)检查引线17与18是否脱落。
b)检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a)检查引线7与8之间是否短路(或线接反)。
b)停经架是否绝缘C、纬停1、断纬不停车。
a)检查纬检器是否损坏，灵敏度是否太低。
b)检查电脑板上回位拨码K，是否拨上。
c)信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d)检查传感器与发仪盘的位置是否正确。
2、纬纱不断停车。
a)检查纬检器灵敏度是否太高，纬检器是否损坏。
b)检查传感器(霍尔元件)其中一只是否损坏。
c)检查传感器引线(22、23)之间是否短路。
备注；发信座及传感器角度：角度0°115°180°250°295°信1J√×x信2√xx√√信3√×√×(√灯亮，x不亮)D、白灯亮1.检查离合器和制动器导线之间是否短路。
万利厂剑杆织机电气控制系统
万利厂剑杆织机电气控制系统使用说明书2006-8-1百纳自动化系统一、概述：万利剑杆织机电控系统是我公司技术人员在多年从事开发和生产织机电控系统的根底上充分采用当今先进的微电子技术和微机技术的根底上研制的，采用了高档可编程序控制器，配合触摸液晶屏操作面板，使整个电控系统的控制水平有了很大的提高，具有工艺简单、稳定性高、抗干扰能力强、故障率低、维修方便的优点，反映了当今国纺机控制技术的开展方向。
本电控系统角度传感器采用了日本欧姆龙公司绝对值式光电编码器，可准确地给出织机任何定位角度，主控局部采用日本欧姆龙公司可编程序控制器，送经卷取系统采用日本欧姆龙公司小惯量交流伺服电机,显示系统采用日本欧姆龙公司的6寸触摸屏。
其功能分三类：①织机控制操作功能：断经、断纬、手停自动定位停车、断纬自动找断纬、手动正、反找纬，点动、回转、快车、急停功能等，可设定多种开车动作程序。
②编织程序的输入：电子选色程序的编入，可编纬数为5000段，花色最多为8色，编程可用钥匙封锁，。
③电子多臂程序的编入：可编纬数为5000段，最多为20片，编程可用钥匙封锁，可实现自动平综功能。
④电子送经卷取控制：⑴可实现自动电子送经，并可进展手动松纱、手动紧纱或和卷曲联动；⑵可实现自动电子卷取，并可进展手动卷布、手动退布、点卷布面、点退布面；⑶多种补偿方式，可方便的补偿由于停车或拆纬造成的档疵；⑷可方便的实现变纬密织造；⑸置了提花机配置开关，可用于提花机控制，具有点卷、点退控制可准确对织口。
⑤数据现示：可显示织机角度，织机转速，四班产量，四班断经、断纬、其它停车时间，四班效率，以上数据的综合统计数据以及多达60条的中文织机状态和错误信息。
二、主要组成和功能：2.1 机上系统2.1.1传感器和驱动器由一只绝对式光电编码器安装在织机剪刀轴的右侧上，以便检测出控制所需的任何角度，电缆直接去电柜。
快车端有一只两输出端圆形接近开关是手轮保护接近开关，这只接近开关和主离合器、制动器都接在一只接线座上。
剑杆织布机安全操作规程范本（二篇）
剑杆织布机安全操作规程范本第一章总则第一条为确保剑杆织布机的安全运行，保障操作人员的人身安全，制订本安全操作规程。
第二条本安全操作规程适用于所有使用剑杆织布机的操作人员。
第三条操作人员必须熟悉本安全操作规程的内容，并按照规程执行操作。
第四条操作人员应具备基本的安全意识和操作技能，接受相关的安全培训，经考核合格后方可操作剑杆织布机。
第五条操作人员严禁饮酒、吸烟或服用药物后操作剑杆织布机。
第六条操作人员应随时关注剑杆织布机的工作状态，一旦发现异常情况，应立即报告相关人员，并采取措施进行排除。
第七条在操作过程中，所有的操作人员必须严格遵守相关的安全规定，切勿擅自调整或修改设备参数。
第八条操作人员在操作剑杆织布机时必须穿戴合适的劳动防护用品，包括工作服、安全帽、安全鞋等。
第二章基本安全要求第九条在操作剑杆织布机前，操作人员必须对设备进行全面检查，确保设备完好并满足操作要求。
第十条操作人员应确保剑杆织布机的工作空间干净整洁，无任何杂物堆放，以免妨碍操作和紧急逃生。
第十一条操作人员在操作过程中需保持专注，不得分心或与他人交流，以免发生意外。
第十二条操作中发现设备异常情况，如噪音、异味等，应立即停止操作，并报告相关人员进行检修。
第十三条操作人员在操作过程中如需要离开操作岗位，必须事先关闭剑杆织布机，并在设备上标明离岗时间。
第三章操作流程安全要求第十四条对剑杆织布机进行操作前，操作人员需确保电源已切断，避免发生触电事故。
第十五条在对剑杆织布机进行操作时，切勿将手指、头发、衣物等物件靠近机器活动部件，以免发生夹伤、拉伤或缠绕事故。
第十六条在剑杆织布机运行过程中，切勿让操作人员的身体部位进入机器活动区域，以免引发夹人事故。
第十七条操作人员在对剑杆织布机进行维修或调试时，必须在停机状态下进行，并在设备插上“禁止操作”标识，避免他人误操作。
第十八条操作过程中如发现纱线断断续续、质量异常等现象，应及时停机检查，确保织布过程顺利进行。
中博高速剑杆机说明书
中博高速剑杆机说明书一、产品介绍中博高速剑杆机是一种用于车辆通行管理的高科技设备，具有自动识别、自动开启、自动关闭等功能。
它主要应用于高速公路、停车场、小区等场所，能够有效地控制车辆的进出，并确保安全和便捷。
二、产品特点1. 高速通行：中博高速剑杆机使用先进的电子技术，能够快速读取车辆标识信息并判别有效性，实现车辆的快速通行。
2. 安全可靠：剑杆机采用坚固耐用的材料制作，具备防撞、防破坏的功能，保证车辆通行的安全性。
3. 自动化控制：剑杆机配备了自动识别系统和自动开关系统，能够自动判别车辆信息并控制剑杆的开启和关闭，减少人工操作的繁琐。
4. 多种控制方式：剑杆机支持多种控制方式，如IC卡、磁卡、远程控制等，满足不同场所和不同需求的使用要求。
5. 防水防尘设计：剑杆机具有良好的防水和防尘性能，适应各种恶劣环境，保证设备的长期稳定运行。
三、安装步骤1. 安装基础：首先需要在地面上进行基础的施工，确保剑杆机的稳固安装。
2. 安装剑杆机：将剑杆机的支架与基础连接，并根据实际需要调整剑杆的高度和角度。
3. 连接电源：将剑杆机与电源连接，确保供电正常。
4. 连接控制器：将剑杆机与控制器连接，确保信号传输无误。
5. 安装车辆识别设备：根据实际需求，安装相应的车辆识别设备，如IC卡读卡器、磁卡读卡器等。
6. 调试测试：完成安装后，进行设备的调试测试，确保各项功能正常。
四、使用方法1. 车辆进场：驶入剑杆机所在区域，待剑杆自动抬起后，即可进入停车场或其他场所。
2. 车辆出场：通过IC卡或其他识别设备进行车辆信息的识别，剑杆机自动抬起，车辆顺利出场。
3. 远程控制：可通过远程控制器对剑杆机进行开启和关闭操作，方便管理人员进行远程控制。
4. 故障处理：在使用过程中，如遇到剑杆机无法自动开启或关闭的情况，应及时联系维修人员进行故障处理。
五、注意事项1. 请勿随意拆卸或改动剑杆机，以免影响设备的正常运行。
2. 在使用过程中，应注意剑杆机的清洁和维护，保持设备的良好状态。
剑杆织布机安全操作规程（2篇）
剑杆织布机安全操作规程剑杆织布机是一种用于织布的机械设备，用来将经纱和纬纱交织在一起形成织物。
由于其操作涉及到高速运动部件，所以在操作过程中需要严格遵守安全操作规程，以确保操作人员的安全。
以下是剑杆织布机的安全操作规程：一、操作前的准备1. 检查剑杆织布机的各个部件是否完好无损，如若发现有破损或松动的零件，应立即停止使用，并通知相关人员进行维修或更换。
2. 确保剑杆织布机的电源和紧急停机装置的正常工作。
在操作前，应检查电源的接头是否正常，紧急停机装置是否灵敏可靠。
3. 确保操作人员已穿戴好符合安全要求的工作服，并佩戴好个人防护装备。
涉及到高温、高压、高速等危险的操作环节，操作人员应佩戴防热手套、防护眼镜等个人防护装备。
二、操作中的注意事项1. 在操作剑杆织布机前，必须熟悉该设备的操作原理和操作程序，并严格按照操作说明进行操作。
未经培训或不熟悉操作规程的人员不得擅自进行操作。
2. 在操作过程中，严禁用手触碰运动部件或工作部位。
一旦发现有危险情况，应立即停机处理，避免事故的发生。
3. 在更换纱线或织布时，应严格按照操作规程进行操作，切勿随意调整机械部件或对设备进行改动。
4. 在织布过程中，应定期检查织布机的运行状态和质量。
若发现织物有明显缺陷或机械部件运行异常，应停机维修或更换零件。
5. 遇到异常情况，如设备故障、纱线断裂等，应立即停机处理，并通知相关人员进行维修处理。
三、操作后的处理1. 在操作结束后，应及时切断电源，并对设备进行清洁和维护。
清洁时，应注意切勿用水直接冲洗设备，防止发生电击等危险。
2. 操作人员应对剑杆织布机的操作情况进行记录，并及时上报相关部门，以便及时调整和改进操作流程。
3. 在操作过程中发现有操作不当或存在安全隐患的问题，应及时向上级主管或安全管理人员反馈，以便及时改进安全措施。
四、应急预案1. 建立灭火器和消防设施，确保发生火灾时能迅速灭火，减少损失。
2. 安装和配置有效的紧急停机装置，以便在发生异常情况时能立即停机。
Z88A控制箱说明书
概述Z88系列节能型剑杆织机控制箱是本企业为剑杆织机研制的微处理控制系统，是织机控制装置中的核心。
Z88系列节能型电控箱，内部采用单片微处理技术，进行了合理的软件、硬件配置，通过外部传感信号与箱体内接触器、以及其它部件，完成对织机的控制。
该电控技术，吸收了国内外织机控制系统之所长，具有技术先进、功能齐全、结构合理、稳定性好、控制精确，且操作方便、维修简单等优点。
一．Z88系列节能型电控箱主要功能（A）以独立落地柜箱式、集中配置相关控制元器件;（B）控制织机用电磁离合器、制动器的吸合和释放;（C）具有电子送经、电子找纬、布面长度计数与点动（分微动与点动开车）、启动、定位停车、急停等功能;（D）具有发生断经、断纬、储纬前断纬、送经、故障时自动定位停车功能及发生其它故障时保护停车功能；（E）面板直观地显示布面长度及外部传感信号输入情况；（F）具有对定位停车角度进行灵活修整的功能，使织机停车处最佳位置；（G）具有灵活调动点动灵敏度的功能。
二、主要技术参数2.1电源电压：三相50HZ±2% 380V±10%2.2工作温度：0℃—50℃2.3相对湿度：5%—95%（无凝露）2.4保存温度：-20℃—80℃2.5周围气体：无腐蚀性气体2.6箱体保护：IP432.7箱体安装及外型见附图2.8负载功率：（A）主电机≤2.2KW（三相380V）（B）送经电机≤0.37KW（三相380V）（C）找纬电机≤0.37KW（三相380V）（D）电磁离合器≤60W（直流24V）（E）电磁制动器≤60W（直流24V）（F）储纬器（三相42V）三、Z88系列节能型电控箱操作说明3.1电气操作说明3.1-1总电源开关断路器（位于箱体右侧）⊙⊙3.1-2主电机起动（绿色）按扭、停止（红色）按扭（位于箱体右侧）。
3.1-3微动按扭每次最小移动距离可达3—4mm。
3.1-4点动开车按扭具有定位停车功能，在运行时点动，织机停在平棕位置。
剑杆织布机相关知识(doc 7页)
剑杆织布机相关知识(doc 7页)一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c）纬停检查剑头进入梭口后，纬纱有无从钳口中滑脱现象。
（将织机转动到送纬剑头刚入织口时，查看钳口有无杂物，并用手拉纬纱）如有容易脱落现象，应调整钳口夹持力。
（10）查纬纱剪刀剪切时间是否过早（一般在75°～80°之间），既纬纱在尚未完全进入送纬剑头钳口时已被切断，使纬纱的涨力减少从钳口中滑脱。
（11）检查纬纱是否由于涨力过小而导致接纬失误。
（12）检查送剑、接剑交接是否良好。
剑杆织机电控箱(v1.0)操作使用说明书
剑杆织机电控箱（v1.0）操作使用说明书（无锡龙力机械）该剑杆织机电控箱，主要由PLC、传感器、继电器、按钮、信号灯等组成。
控制箱采用先进的高可靠性的OMRON PLC为控制核心，PLC是在工业中广泛采用的自动化电控产品，PLC强大的抗干扰能力，大大提高织机工作的稳定性和可靠性，为织机高效率提供了有力保障。
1、驱动能力储纬器45V AC 50W离合器24VDC,60VDC制动器24VDC,150VDC三色灯24VDC 3*5W电磁阀24VDC,220V AC2、工作环境电源电压AC 380V±5％50HZ环境温度-10---45°C环境湿度10----90％RH(不能凝结露水)1、把电控箱与织机连接好，拧上航空插头。
2、接上380V三相交流电源，注意保护接地线必须与电控箱外壳可靠连接。
1、主电机、电磁离合器、寻纬电机、储纬器线是否连接良好。
2、放纬电磁铁、抬纬器的电源线是否接好。
3、三色灯、纬纱传感器、接近开关接插件是否连接良好。
4、各按钮、钮子开关是否良好，位置是否正确。
1、断纬停车：黄色信号灯亮，织机定位停车，自动倒纬（倒纬数由程式定）。
2、断经停车：红色信号灯亮，织机定位停车。
（是否倒纬有程式定）3、正常停车：织机定位停，自动倒纬数与断经停车相同。
4、寻纬：分自动寻纬与手动寻纬，寻纬电机具有延时保护。
程式设定：按住停车按钮，拨动程式开关即可选择所需寻纬程式。
程式查看：拨动程式开关并保持，红灯闪烁次数即为所选程式。
5、接近开关：当接近开关安装不到位或者损坏，织机将自动停车，同时黄灯红灯闪烁。
1、合上电箱空气开关。
2、启动主电机，绿色信号灯亮，检查电机转向（顺时针）。
3、打开多臂罩壳，装入纹板纸。
4、按动点车按钮数下，查看织机有无异常。
5、合上电箱内试车钮子开关，启动织机。
6、关掉试车钮子开关，检查停车位置，调试停车位置，调整定位停车接近开关，使织机停在310-320°左右。
剑杆织布机安全操作规程范文（2篇）
剑杆织布机安全操作规程范文第一章总则第一条为了保障剑杆织布机的安全运行，防止事故的发生，提高工作效率，确保人身安全和设备设施的正常使用，制定本安全操作规程。
第二条本规程适用于所有使用剑杆织布机的工作人员，包括操作员、维修人员等。
第三条操作人员应具备相关操作证书和经验，并按照规程进行操作。
第二章设备及场地要求第四条使用剑杆织布机的场地应平整、无明显障碍物，并具备良好的通风和照明条件。
第五条剑杆织布机应固定在稳定的基础上，保证机器的稳定运行。
第六条剑杆织布机应每日进行设备的巡检和维护，及时发现和处理异常问题。
第三章安全操作规程第七条操作人员在使用剑杆织布机前，应进行设备的检查，确保所有机械部件完好无损，电源连接正常，并且安装好相应的安全装置。
第八条操作人员应在清醒的状态下进行操作，禁止在饮酒、服用药物或疲劳时操作机器。
第九条操作人员使用剑杆织布机时应佩戴好工作服、工作鞋，并戴好安全帽和防护眼镜。
第十条操作人员在操作剑杆织布机时，应集中精力，专心做好自己的工作，不得分心、讲笑话或进行无关的交谈。
第十一条操作人员应熟悉剑杆织布机的结构和工作原理，按照操作手册的要求进行操作，不得擅自改变设备的设置和参数。
第四章风险防控第十二条操作人员应注意机器周围的环境，保持机器周围的安全距离，禁止他人靠近作业区域。
第十三条操作人员在操作剑杆织布机时，应注意工件的尺寸和形状，避免因工件过大或形状不规则导致的卡阻或异物滞留。
第十四条操作人员在调整剑杆织布机参数时，应严格按照工艺要求进行调整，防止因参数设置不当导致的设备故障或事故。
第十五条操作人员在清理或维修剑杆织布机时，应先切断电源并进行机器停机，待机器完全停止后进行操作，以免发生意外。
第十六条操作人员在维修剑杆织布机时，应采取必要的防护措施，佩戴好防护手套、防护眼镜等个人防护用具。
第五章事故应急处理第十七条发生设备故障、人员伤害等突发情况时，操作人员应立即停止机器运行，切断电源，并向上级报告。
剑杆织布机安全操作规程范文（2篇）
剑杆织布机安全操作规程范文第一章总则为了确保剑杆织布机的正常运行和工作人员的生命财产安全，同时降低因操作不当导致的事故风险，制定本《剑杆织布机安全操作规程》。
第二章安全操作规定1. 工作人员必须经过相关培训，并且持有操作证书方可进行剑杆织布机的操作。
2. 在操作剑杆织布机之前，必须检查设备的运行状态和工作环境，确保设备安全并且没有任何隐患。
3. 在操作剑杆织布机之前，必须佩戴好个人防护装备，包括安全帽、防护眼镜、耳塞和防护手套等。
4. 操作人员必须严格遵守操作手册和安全操作规程，按照规定的程序和方法进行操作。
5. 禁止在剑杆织布机运行时进行任何维护、清洁和调整等工作，必须停机后方可进行。
6. 剑杆织布机操作过程中，严禁饮酒、吸烟和使用手机等手机通讯工具。
7. 操作人员必须对剑杆织布机的运行状况进行实时观察，如有异常及时停机并报告上级。
8. 临时离开操作岗位时，必须关闭剑杆织布机，锁好开关，并且将钥匙保管妥善。
9. 操作人员在工作中发现任何安全隐患必须立即向上级汇报，并采取相应措施进行处理。
10. 凡是违反操作规程并且导致事故的操作人员将依法追究责任。
第三章事故应急处理1. 在剑杆织布机发生意外事故时，除了进行紧急救援外，必须立即停止该机器的运行，并进行封锁、禁止操作，以防止事故的扩大。
2. 在剑杆织布机发生意外事故后，必须及时报警和向主管部门进行报告，并配合有关部门进行调查和处理。
3. 在剑杆织布机发生意外事故后，必须及时进行事故现场保护，以防止二次事故的发生。
4. 剑杆织布机发生意外事故后，必须按照事故应急预案进行处置，并及时组织人员进行事故处置和调查处理。
第四章安全管理1. 对剑杆织布机进行定期维护，确保设备正常运行。
2. 对剑杆织布机的工作人员进行定期培训和安全教育，提高其安全意识和技能水平。
3. 对剑杆织布机的操作人员进行定期考核和评价，及时发现和纠正问题。
4. 对剑杆织布机所在场所进行定期检查和巡视，确保设备周围的环境安全。
747剑杆织机使用说明书
1、产品用途和适用范围2、技术特性3、传动机构4、主要组成部分及其规格5、附件II、织机各主要组成部分说明1、机架2、传动机构3、开口机构4、引纬机构5、剪刀机构6、打纬机构5、送经机构6、卷取机构8、卷布机构9、卷布机构10、废边卷取机构11、断经停车机构12、纬停机构13、伸幅装置14、综框绞边装置III、机器加油IV、技术安全要求V、附图1、传动系统图2、三角皮带轮3、综丝、钢筘、停经片VI、附录1、剪刀机构2、废边绞边装置3、停经架支架4、停车自动断电5、提高停经灵敏度6、边剪复位弹簧7、剑杆废边机8、加湿器上水位控制的改进9、坏停经条检测10、码布机自动计数1、产品用途和适用范围本机主要适用于织造棉、混纺纱、线等织物，其包含了对各种色纱的小提花织物的织造能力，整机可容纳16页综框。
2、技术特征（规格参数）⑴、型式—挠性剑杆引纬，中央交接。
⑵、手相—左手车⑶、穿筘幅度—1600mm~1800mm（180筘幅），1800mm~2000mm（200筘幅）⑷、综框页数—16页（GT4105B型多臂装置，刀片数共20片）。
⑸、曲轴转速—180~200转/分⑹、胸梁高度—838mm⑺、纬纱选择—六色选纬⑻、织轴盘片直径—Φ600mm⑼、织轴盘片间距—1860mm（180筘幅），2060mm（200筘幅）⑽、卷布辊满卷直径—300mm⑾、电动机转速—960转/ 分⑿、电动机功率—1.5KW⒀、电器开关—电气控制箱MCC—I型⒁、外形尺寸—宽4180mm（180筘幅），4380mm（200筘幅），深1857mm，高1640mm（含多臂）⒂、重量—1600KG（含多臂），（不含电机）。
3、传动机构⑴、传动方式—单电动机三角皮带传动⑵、操纵方式—单侧电控箱，按钮控制离合器、制动器。
⑶、离合器方式—电磁离合器⑷、制动型式—电磁制动器⑸、踏盘轴和曲轴转速比—2∶14、主要组成部分及其规格⑴、送经机构a、型式—外侧式自动送经，自动调整经纱张力。
剑杆织布机安全操作规程正式样本
文件编号：TP-AR-L6180There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________剑杆织布机安全操作规程正式样本剑杆织布机安全操作规程正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
一、引纬1、送纬剑，接纬剑进第一根边纱的时间为70°~75°。
一般来讲，接纬剑与综平的时间差不多，过早纬纱会被经纱夹断，形成布边分段断纬，过迟会产生缩纬，有些品种尾纱要靠经纱来夹持。
2、要注意掌握这样一种原则，进剑早则出剑迟，进剑迟则出剑早。
3、送纬剑、接纬剑中央交接时间为180°，送纬剑头距第一片轨道片的距离为110mm~115mm左右为宜，两是剑头端距尺寸以60mm~70mm为宜，各种齿轮间隙要小，过大动程很容易撞坏剑头。
4、引纬的整个过程是这样的：纬纱由储纬器，涨力片通纬纱检测器、选色杆、送纬剑、纬纱剪刀，然后引到中央交接，接纬剑把纬纱接过去，接出布边，释放凸轮释放，至此整个引纬过程便完成了。
储纬器的主要作用是使纬纱卷绕涨力均匀能在正常运转中送出一定量的纱。
涨力主要使用是使纬纱有一定的涨力，纬纱的涨力过小，废边纱尾就会增长，甚至会松弛到纬纱被带进织口，形成双纬。
剑杆织布机安全操作规程范文
剑杆织布机安全操作规程范文第一章总则为了确保剑杆织布机的正常运行和工作人员的生命财产安全，同时降低因操作不当导致的事故风险，制定本《剑杆织布机安全操作规程》。
第二章安全操作规定1. 工作人员必须经过相关培训，并且持有操作证书方可进行剑杆织布机的操作。
2. 在操作剑杆织布机之前，必须检查设备的运行状态和工作环境，确保设备安全并且没有任何隐患。
3. 在操作剑杆织布机之前，必须佩戴好个人防护装备，包括安全帽、防护眼镜、耳塞和防护手套等。
4. 操作人员必须严格遵守操作手册和安全操作规程，按照规定的程序和方法进行操作。
5. 禁止在剑杆织布机运行时进行任何维护、清洁和调整等工作，必须停机后方可进行。
6. 剑杆织布机操作过程中，严禁饮酒、吸烟和使用手机等手机通讯工具。
7. 操作人员必须对剑杆织布机的运行状况进行实时观察，如有异常及时停机并报告上级。
8. 临时离开操作岗位时，必须关闭剑杆织布机，锁好开关，并且将钥匙保管妥善。
9. 操作人员在工作中发现任何安全隐患必须立即向上级汇报，并采取相应措施进行处理。
10. 凡是违反操作规程并且导致事故的操作人员将依法追究责任。
第三章事故应急处理1. 在剑杆织布机发生意外事故时，除了进行紧急救援外，必须立即停止该机器的运行，并进行封锁、禁止操作，以防止事故的扩大。
2. 在剑杆织布机发生意外事故后，必须及时报警和向主管部门进行报告，并配合有关部门进行调查和处理。
3. 在剑杆织布机发生意外事故后，必须及时进行事故现场保护，以防止二次事故的发生。
4. 剑杆织布机发生意外事故后，必须按照事故应急预案进行处置，并及时组织人员进行事故处置和调查处理。
第四章安全管理1. 对剑杆织布机进行定期维护，确保设备正常运行。
2. 对剑杆织布机的工作人员进行定期培训和安全教育，提高其安全意识和技能水平。
3. 对剑杆织布机的操作人员进行定期考核和评价，及时发现和纠正问题。
4. 对剑杆织布机所在场所进行定期检查和巡视，确保设备周围的环境安全。
装纬、剑杆挡车操作法
装纬工操作的基本要求单项操作1、基本要求⑴、树立质量第一的思想，认真执行摸梭操作，贯彻预防为主的精神，提高产品质量。
⑵、执行双手装纬，在保证装纬质量的前提下，苦练基本功，努力提高操作技术水平。
⑶、基本操作实行三交叉、三连贯，做到好、快、稳、准。
省时省力又安全。
⑷、磁眼梭子执行捻头为主，崩头为辅的操作。
2、具体内容：左右手梭各装纱10 个。
3、操作方法：整个装纬操作由下列十五个基本动作组成：1、拉梭库回丝。
2、拉C9毛刷回丝。
3、取梭。
4、摸梭。
5、顶管。
6、倒管。
7、取纱。
8、插纱。
9、找头。
10、卡纱尾。
11、对槽。
12、压管。
13、捻纱引头。
14、放梭。
15、绕扣。
4、质量标准：未卡纱尾-0.5 分/只。
全项操作1、基本要求⑴、树立质量第一的思想，认真执行摸梭操作，贯彻预防为主的精神，提高产品质量。
⑵、执行双手装纬，在保证装纬质量的前提下，苦练基本功，努力提高操作技术水平。
⑶、基本操作实行三交叉、三连贯，做到好、快、稳、准。
省时省力又安全。
⑷、磁眼梭子执行捻头为主，崩头为辅的操作。
2、具体内容：装60 把梭子，12 台车。
3、操作方法: 由十五个基本动作组成，三个交叉三连贯结合进行，达到好、快、稳、准、省(1)拉梭库回丝，拉C9 毛刷回丝交叉进行。
一手用拇、食指从梭库橡皮筋上方捏住回丝，轻轻拉出，防止拉断。
拉断的回丝一定要取出，不然，在换梭时带进织口，造成杂物、脱纬等疵点。
另一只手将旋挂在C9 毛刷上的回丝拉下，放在落梭箱外端。
结合检查：梭库橡皮筋作用及C9 毛刷作用。
(2)取梭、摸梭、顶管连贯进行。
1.取梭方法：左手车右手取梭，右手着左手取梭。
取梭时，用食指按住梭腔上部，用拇、中、无名及小指分别拿住梭子两侧取梭，或手掌压住梭子外端，五指分别拿住梭子两侧取梭。
2.摸梭方法：右手车为例，左手取出梭子，使梭腔向上，右手四指并拢，拇指分开，手掌呈凹形，从梭子尾部摸起，拇指感外侧梭壁，四指感内侧梭壁，摸至梭身2/3 处，然后用食指顶管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZJHW-C剑杆织机电控箱使用手册
概述电控箱主要功能a) 以独立落地柜式，集中配置相关控制元器材；b) 控制织机电磁离合器、制动器械的吸合和释放；c) 具有点动、一纬、启动、定位停车、急停等功能；d) 具有发生经停、纬停、储纬停故障的自动停车功能，及发生其它故障的保护停车功能；e) LED面板直观显示织机整个运行动作，及定位传感器信号输入情况；f) 具有对定位停车角度进行灵活修正的功能，使机器的开车、停车处于最佳位置；g) 具有灵活调整点动灵敏度的功能；电控箱操作说明电气操作说明总电源开关断路器电动机起动：绿色、停止：红色、点动按钮：点动运行，织机每次最小距离可达2~3mm。
启动后，点动具有定位停车功能，织机在平综位置（295）启动按钮：快速开车，四色指示灯复位。
停车按钮：任意位置的紧急停车。
一纬按钮：快一纬织机停在开口位置（115）。
启动后，一纬按钮具有定位停车功能，织机停在平综位置（295）开启储纬器电源，借用“停车”按钮。
四色故障信号灯说明：（灯泡为12V）橙色：储纬器断纬纱自动停车；绿色：断纬自动停车指示红色：断经自动停车指示白色：保护自动停车指示自动定位停车织机运行时，如发生某种故障而停车，或者调试需要定位停车，均要求传动曲轴停止在一个特定的位置，还需要有信号糨指示。
这个定位停车功能由以下两组功能单元，再通过微机控制来实现。
定位停车功能8单元状态如下表：停车位及功能织机刻度指示盘发信座编码信号操纵面板发光二极管指示灯编号内信一中信二外信三H1 H2 H3 信1 信2 信3 曲轴始心位（编码盘基准位）0 S1 0 0 0 亮亮亮经停储纬停（平综位）115 （发信位）S2 0 1 0 亮熄亮其它（可不用）180 S3 0 1 1 亮熄熄纬停（开口位）250 （发信位）S4 1 0 0 熄亮亮其它（可不用）295 S5 1 0 1 熄亮熄表示有磁钢表示无磁钢有磁钢则指示灯亮，无磁钢则指示灯熄接线注意事项在箱体后有穿线孔，专门给电缆穿入使用。
织机上的各个电气功能元件的引线，通过电控箱穿线孔与各对应的接线端子相连，参见电气原理图上所表示的相应接线序号引接。
电气控制系统的调试技术要求（在无经纱，纬纱状态下）开启三相总电源将储纬器调节臂悬空在中间位置，然后把总电源开QF1拨上，接通380V电源。
检查储纬器接通电源后，储纬器将马上转动起来。
如发生储纬器转得较慢、不转或储纬停指示灯亮，应立即关闭总电源，然后检查：储纬器调节臂是否悬空在中间位置；打开电控箱，检查接线排23、24、25端或28、29、30端是否发生断相情况，检查熔断器FU1是否完好。
储纬器接线是否断线及插头座焊接是否有错。
检查控制箱面板上信号灯接通总电源后，信号灯的正常状态（各电压指示灯亮，制动器灯亮）如发生不同的情况除保护指示必须关掉总电源外，其它情况均可不顾及，继续下一步调试。
100V、24V驱动电源检查100V、24V信号灯不亮，可以按照以下步骤检查：FU2、FU3熔断器是否完好，FU2为100V用，FU3为24V用，5A 电源电路接线等是否完好；电源印制板是否完好；该发光二极管是否完好，12V稳压电源检查12V灯不亮，可以按以下步骤检查：FU4熔断器是否完好（5A）该发光二极管是否完好，5V稳压电源检查5V信号灯不亮，可以按以下步骤检查：检查5V有关电路；检查控制接线端子1端和2端交流电9V是否正常；该发光二极管是否完好，检查电磁制动器状态接通电源后，电磁制动器应马上吸合，并且面板上制动器指示灯应亮。
如电磁制动器不吸合，可以按以下步骤检查：检查电源板上100V、24V、12V、5V电源输出是否正常，有关联线是否完好；如了现制动器吸合，而制动器指示灯不亮，则检查站廖发光二极管是否完好，点动、一纬、启动、停车指示灯检查如发生开启电源时上述指示灯亮，原因如下：应检查有关电路是否可能有导电导物引起短路或碰线。
下一步继续检查该上述指示功能，SB6（点动）、SB5（启动）SB3（停车）、SB4（一纬）顺序按动四只按钮，相应指示灯亮，最后断开总电源，过10秒左右后，再接通电源，进行下一步调试。
在调试操作时，必须注意以下几点；在未开启电动机的情况下，不要按动（一纬）按钮，一旦按动则应先断开总电源开关，10秒后再接通电源才能进行曲下一步调试。
所以必须按前面所讲的按钮步骤。
断开QF1，总电源后，必须等10秒后才能再重新接通总电源，否则有关元件器材所受
冲击过大，容易老化，最后造成使用寿命缩短。
保护状态检查在接通总电源后或调试操作时，发生面板上保护指示灯为亮，可能有以下几种情况：白色故障灯亮，同时100V、24V电源切断，发生这种情况，请按以下步骤检查：控制箱内是否有导电民物引起短路；控制箱内是否有碰物现象；白色信号灯不亮，但100V、24V电源切断检查四色信号灯接线是否正确；检查四色信号灯灯泡好坏。
调整定位停车传感器发信装置开车运转后，如了现停车定位乱套或按点动、一纬按钮，信号灯示按要求亮或熄，不会停车，基本是定位停车传感器发信装置系统不正常缘故，需重新调整，方法如下：接通电源开关后，不要开动主电动机，按启动按钮，离合器吸合；曲轴上编码盘下曲轴相对应位置已不准，转紧固螺钉已松脱或似紧非紧。
扳动曲轴，使刻度盘指标0位（曲轴前始心位）；把转盘上的发信磁座，与固定不动的三只传感器端面径向位对准，间隙为2~3mm。
再拧紧转盘上与曲轴间的紧固螺钉；发信座磁钢与传感器端面轴向位调好，再要保证S1上三只磁钢中心位，各自对准传感器上的三个中心，不可偏差。
调整时可松开传感器支座上的二只螺钉，对准后再拧紧。
S1与传感器调整好后面板上信号灯应全亮。
如不正确重新调整。
按钮功能调试按SB2开动电动机，观察电动机有储纬器转向，以下三种状态需要重新调整：电动机转向反储纬器转向正电动机转向正纬器转向反调整按制箱各自的接线进行换相点动按SB6，织机点动正常。
启动按SB5织机启动运转。
停车按SB5后，织机启动运转，然后按SB3，织机立即停车。
一纬及定位停车织机启动后，按SB4，织机停车在平综位置。
再重复按动SB4，织机停车在开口位置。
经停调试开机后发现面板上经停指示灯亮，拆下XT接线座15、16端停经检查。
拆下停经输入线后，若面板上经停指示灯仍亮，说明控制箱故障，检查有无导电异物使电路引起短路。
如将XT接线座15、16端拆下后，面板经停灯灭，说明停经架或外部线路故障。
完成以上调试后，进行模拟断经自停调试，按SB5，织机启动运转，将XT接线座15、16端短路，此时织机停车，并且红色信号灯亮。
纬停调试接通电源并启动电动机，接通探纬器电源，然后检查纬纱检测器，上面有多只感应孔，要以按顺序轮流调试，用一根纱线穿入准备调试的感应孔，进行附壁牵动，此时探测器指示灯和面板上纬纱灯应闪烁（动时亮，不动时熄），然后依次各个调试。
但是，断开探纬器电源及信号，面板灯应亮。
完成以上调试后，再依次进行动作调试。
先把SW-1向上拨，按SB5，启动织机，然后再把SW-1下拨，（由于无纬纱）织机应定位停车开口位，绿色灯亮，面板纬纱灯熄。
如果断开探纬器电源及信号，启动的织机不会定位停车。
SW调试开关说明SW开关安装在电箱主控板上，左端为SW-1，向上拨，停止断纬检测信号，使织机启动后，模拟非断纬状态而常转，面板纬纱灯亮，绿色断纬灯熄。
SW-1向下，微机接受探纬器信号，正常时面板纬纱灯闪烁，断纬或无纬纱时，面板纬纱灯熄，绿色断纬灯亮。
必须注意的是，织机在正常工作时，SW-1应拨向下位，否则断纬不会停车。
SW-2、3、4开关一定要保持向下位，不准随意乱拨。
纬纱检测器的调试以上的说明检查探测器，仅是验正好坏，如果是好的，还有一个灵敏度的问题需要调试整定，它可以在带纬纱正常工作时进行。
在探测器的下端有一个灵敏度电位器。
顺时针转动灵敏度高。
反之，逆时会转动灵敏度低。
探测器对纬纱探测的有效标志是指示灯闪烁状。
储纬器调试按SB5按钮，织机启动转动，然后将储纬器调节臂放到紧纬或断纬位置，此时织机应自动停车，并且橙色信号灯亮。
ZJHW-C 型电控箱增加了织机在平综位和开口停车角度的调整。
SW-1：纬停调试SW-2：点动灵敏度调整SW-3：平综停车位角度调整SW-4：开口位停车角度调整K1、K2是配合2、3、4调节用键K1：增值按钮，相应LED4红灯闪烁。
K2：减值按钮，相应LED5绿灯闪烁。
红、绿灯不再闪亮表示调整值达上限。
不要再按动了。
装在控制板上的SW-3和SW-4拨动开关拨上，+号按钮使停车位置后移停车角度增加，-号使停车位置前移即停车角度减少。
每按动+号或-号一次移动的角度为5度。
调整平综位或调整开口位，必须在停车时进行调整，反复调整到正确角度。
织机的点动灵敏度调整将装在主控板上的SW-2开关拨上位，可调整制动器及合力量。
向下位可调整离合器的吸合力量。
按住电箱的的停车按钮示要松开，同时按动主控板上的+或-键相应的红灯或绿灯同时闪烁。
按+则吸合力增加，按-则吸合力减小。
这样不断的调整直至调到理想
的状态。
调整结束后SW-2就拨到向下的原始位置。
通过以上几步调试后，如功能正常，说明剑杆布机的全部电气功能正常，可以正常生产了。
