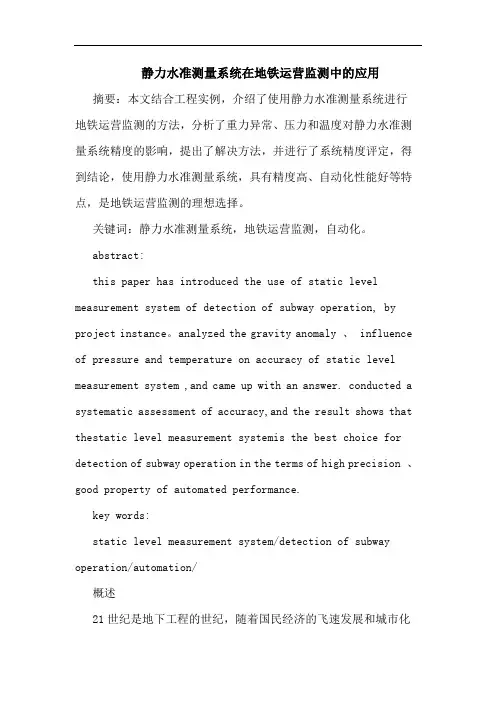

静力水准测量系统在地铁运营监测中的应用摘要：本文结合工程实例，介绍了使用静力水准测量系统进行地铁运营监测的方法，分析了重力异常、压力和温度对静力水准测量系统精度的影响，提出了解决方法，并进行了系统精度评定，得到结论，使用静力水准测量系统，具有精度高、自动化性能好等特点，是地铁运营监测的理想选择。
关键词：静力水准测量系统，地铁运营监测，自动化。
abstract:this paper has introduced the use of static level measurement system of detection of subway operation, by project instance。
analyzed the gravity anomaly 、 influence of pressure and temperature on accuracy of static level measurement system ,and came up with an answer. conducted a systematic assessment of accuracy,and the result shows that thestatic level measurement systemis the best choice for detection of subway operation in the terms of high precision 、good property of automated performance.key words:static level measurement system/detection of subway operation/automation/概述21世纪是地下工程的世纪，随着国民经济的飞速发展和城市化进程的加速，地铁在各大城市交通中所占的比重将越来越大。
(完整word版)静力水准自动化监测系统
静力水准自动化监测系统垂直位移量是直接反应工程结构物及其基础的是否稳定的关键指标，垂直位移是大部分工程安全监控的重要内容。
在工程测量中,液体静力水准测量是一种精密的水准测量方法，静力水准仪是用于测量多点相对沉降的系统。
在使用中，一系列的传感器容器均采用液管联接,每一容器的液位由一精密振弦式力传感器测出，该传感器内有一个自由悬重，一旦液位发生变化，悬重的悬浮力即被传感器感应，精确测出小至0.025mm的垂直变化。
在多点系统中，所有传感器的垂直位移均是相对于其中的一点,该点的垂直位移是相对恒定的或者可用其它人工观测手段准确确定。
静力水准测量具有以下优点:（1）采用电感调频原理设计制造,具有高灵敏度、高精度、高稳定性、温度影响小的优点,适用于长期观测。
(2）静力水准仪内置存贮芯片，具有智能记忆功能，出厂时已将传感器型号、编号、标定系数等参数永久存贮在传感器内,并可保存600次您所需要的测量结果,如测量时间、测点温度(温度型）、绝对位移值、相对位移值、零点值等。
(3）静力水准仪是有多个精密液位计组成,通过连通管将所有液位计的液面连通，测量各液位计相对基点的垂直向变形情况。
内置智能检测电路，由485总线直接输出数字测值,可远距离传输，不失真，适应长时间观测和自动化测量。
（4)测试时间短,数据同时性佳,测量结果受人员影响很小。
静力水准自动监测系统的工作原理该系统主要有测量、数据发射和数据采集及分析三个部分组成.通过连通器的原理得出基准点及各监测点上静力水准仪的压力值，集成后通过光钎、gprs或无线电台发射出去，在能够接收的范围内通过数据采集装置采集测得的压力值,之后通过数据处理及分析软件得出监测点相对基准点的沉降变化量及变化速率，之后绘出累计变沉降量—时间曲线和变化速率-时间曲线,进而分析建筑物的变化情况.点位布置：静力水准仪的现场安装要求：(1)根据测点布置要求选定测试点及基准点,安装在测点柱距底板面300mm～500mm位置处，选用点作为基准点,安装时需在墙柱混凝土表面钻孔打锚栓或在钢结构表面焊接固定支架,然后在支架上安装底座和仪器,再在仪器外部装保护罩。
红石大坝静力水准系统技术改造讨论

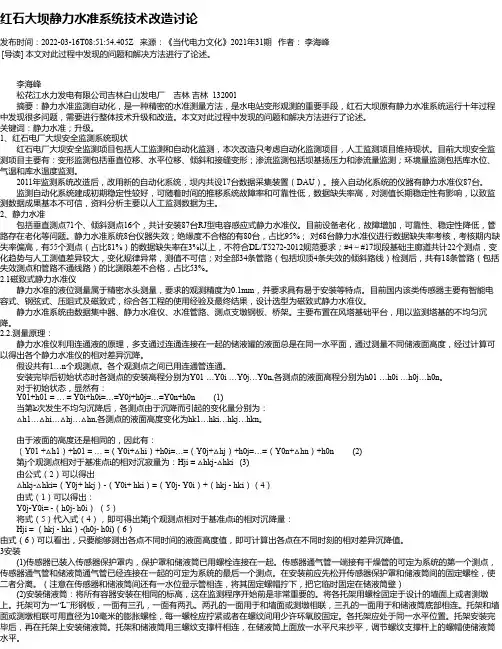

红石大坝静力水准系统技术改造讨论发布时间：2022-03-16T08:51:54.405Z 来源：《当代电力文化》2021年31期作者：李海峰[导读] 本文对此过程中发现的问题和解决方法进行了论述。
李海峰松花江水力发电有限公司吉林白山发电厂吉林吉林 132001摘要：静力水准监测自动化，是一种精密的水准测量方法，是水电站变形观测的重要手段，红石大坝原有静力水准系统运行十年过程中发现很多问题，需要进行整体技术升级和改造。
本文对此过程中发现的问题和解决方法进行了论述。
关键词：静力水准；升级。
1、红石电厂大坝安全监测系统现状红石电厂大坝安全监测项目包括人工监测和自动化监测，本次改造只考虑自动化监测项目，人工监测项目维持现状。
目前大坝安全监测项目主要有：变形监测包括垂直位移、水平位移、倾斜和接缝变形；渗流监测包括坝基扬压力和渗流量监测；环境量监测包括库水位、气温和库水温度监测。
2011年监测系统改造后，改用新的自动化系统，坝内共设17台数据采集装置（DAU）。
接入自动化系统的仪器有静力水准仪87台。
监测自动化系统建成初期稳定性较好，可随着时间的推移系统故障率和可靠性低，数据缺失率高，对测值长期稳定性有影响，以致监测数据成果基本不可信，资料分析主要以人工监测数据为主。
2、静力水准包括垂直测点71个、倾斜测点16个，共计安装87台RJ型电容感应式静力水准仪。
目前设备老化，故障增加，可靠性、稳定性降低，管路存在老化等问题。
静力水准系统8台仪器失效；绝缘度不合格的有80台，占比95%；对68台静力水准仪进行数据缺失率考核，考核期内缺失率偏高，有55个测点（占比81%）的数据缺失率在3%以上，不符合DL/T5272-2012规范要求；#4～#17坝段基础主廊道共计22个测点，变化趋势与人工测值差异较大，变化规律异常，测值不可信；对全部34条管路（包括坝顶4条失效的倾斜路线）检测后，共有18条管路（包括失效测点和管路不通线路）的比测限差不合格，占比53%。
静力水准测量方案
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：静力水准测量方案# 静力水准测量方案## 引言静力水准是一种用来测量地表高程差异的方法。
它是一种快速、准确的测量技术，适用于各种地形和测量距离。
本文将介绍静力水准测量的原理、仪器设备、测量过程以及数据处理方法。
## 原理静力水准测量是利用重力作用在液体中产生的液压平衡原理来测量高差的。
在水准测量中，我们使用气泡管水准仪，通过测量气泡管中气泡的位置来确定测点之间的高差。
## 仪器设备静力水准测量需要使用以下仪器设备：1. 气泡管水准仪：用于测量气泡管中气泡的位置，从而确定测点的高差。
2. 支杆或三脚架：用于固定气泡管水准仪，保证仪器的稳定性。
3. 测量棒：用于从地面上的参考点测量高差。
在选择仪器设备时，应确保其精度和稳定性，以保证测量结果的准确性。
## 测量过程进行静力水准测量时，按照以下步骤操作：1. 设置基准点：选择一个已知高程的参考点作为基准点，将气泡管水准仪放置在基准点上，并调整气泡管水准仪使气泡位于准线上。
2. 测量高差：将气泡管水准仪移至待测点，并将其与基准点的气泡管水准仪保持水平。
此时，测量棒测量的读数即代表了待测点与基准点的高差。
3. 移动仪器：将气泡管水准仪移至下一个待测点，并重复步骤2，直至完成所有测量。
## 数据处理方法将测得的高差数据输入计算机，可以使用以下方法进行数据处理：1. 误差分析：对于每个测点的高差数据，计算其测量误差和准确度。
2. 平差处理：利用最小二乘法对测量数据进行平差处理，得到更为准确的高程差异。
3. 结果分析：对处理后的数据进行分析，检查是否符合预期结果，发现并排除异常数据。
## 结论静力水准测量是一种准确、快速的测量方法，通过测量气泡管水准仪中气泡的位置，可以确定不同测点之间的高差。
使用合适的仪器设备，遵循正确的测量步骤并进行适当的数据处理，可以获得准确的高程差异数据。
静力水准自动化组成
静力水准自动化组成静力水准自动化是一种测量地面高程的方法，它利用水准仪测量地面上不同点的高程差，从而绘制出高程图。
随着科技的进步和自动化技术的应用，传统的手动测量方法逐渐被自动化的静力水准取而代之。
静力水准自动化组成包括以下几个方面：1. 静力水准仪：静力水准仪是静力水准自动化的核心设备，它可以精确测量地面上不同点的高程差。
传统的静力水准仪是由一根水平放置的望远镜和一个垂直放置的水平仪组成，测量员需要通过观察水平仪上的气泡来确定仪器是否水平。
而自动化的静力水准仪则配备了自动水平补偿功能，可以自动调整仪器的水平，减少人为误差。
2. 定位系统：为了确定测量点的具体位置，静力水准自动化组成中通常配备了全球定位系统（GPS）或其他定位技术。
通过将测量点的坐标与高程数据相结合，可以绘制出高程图。
3. 数据记录与处理系统：静力水准测量产生大量的数据，为了方便数据的记录和处理，静力水准自动化组成中需要配备数据记录与处理系统。
这个系统可以将测量得到的数据实时记录下来，并进行数据处理和分析，生成高程图和其他相关的测量结果。
4. 控制系统：静力水准自动化组成中的控制系统用于控制仪器的运行和参数的设定。
通过控制系统，测量员可以设定测量的起始点和终止点，以及其他测量参数，实现自动化的测量过程。
静力水准自动化组成的应用可以极大地提高测量效率和准确性。
相比传统的手动测量方法，静力水准自动化可以实现实时数据记录和处理，减少人为误差，提高测量精度。
同时，静力水准自动化也可以减少工作人员的劳动强度，提高工作效率。
静力水准自动化在土地测量、建筑工程、道路设计等领域具有广泛的应用前景。
通过精确测量地面高程，可以为土地规划和工程设计提供可靠的高程数据，为工程施工和土地利用提供科学依据。
此外，静力水准自动化还可以用于地质灾害的监测和预警，提高对地质灾害的防范和应对能力。
静力水准自动化组成是一种先进的测量方法，可以实现高效、准确的地面高程测量。
恒温静力水准系统及其使用方法与设计方案
本技术涉及静力水准测量领域，具体为一种恒温静力水准系统及其使用方法。
一种恒温静力水准系统，包括静力水准仪和网关，静力水准仪分为传感器仓和液体仓上下两部分，在静力水准仪的壳体上从上至下依次对称布设了一对电缆接口、一对气管接口和一对水管接口。
其特征是：静力水准仪的壳体为亚克力材质。
静力水准仪包括：电路控制器、温度传感器、网状加热装置、非接触式测距传感器，以上均布设于静力水准仪的传感器仓内。
电路控制器由电源模块、微处理器、传感采集模块和温控模块组成，能够对静力水准仪的内部温度进行恒温控制，从而提升系统全天候的综合测量精度。
权利要求书1.一种恒温静力水准系统，包括静力水准仪(1)和网关(2)，静力水准仪(1)分为传感器仓和液体仓上下两部分，在静力水准仪(1)的壳体(15)上从上至下依次对称布设了一对电缆接口(151)、一对气管接口(152)和一对水管接口(153)，其特征是：静力水准仪(1)的壳体(15)用聚甲基丙烯酸甲酯制成，静力水准仪(1)还包括：电路控制器(11)、温度传感器(12)、网状加热装置(13)和非接触式测距传感器(14)，电路控制器(11)、温度传感器(12)、网状加热装置(13)和非接触式测距传感器(14)都布设于静力水准仪(1)的传感器仓内，电路控制器(11)由电源模块(111)、微处理器(112)、传感采集模块(113)和温控模块(114)组成，电源模块(111)通过导线分别连接温度传感器(12)、非接触式测距传感器(14)、微处理器(112)、传感采集模块(113)和温控模块(114)，温控模块(114)通过信号线连接网状加热装置(13)，微处理器(112)通过信号线分别连接电源模块(111)、传感采集模块(113)和温控模块(114)。
2.如权利要求1所述的恒温静力水准系统，其特征是：微处理器(112)通过I2C总线连接电源模块(111)，微处理器(112)通过SPI总线连接传感采集模块(113)，微处理器(112)通过GPIO总线连接温控模块(114)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静力水准沉降监测系统上海华测创时测控科技有限公司技术部1 静力水准系统 (2)1.1系统的结构 (2)1.2系统的工作原理 (2)2 静力水准仪 (4)2.1背景技术 (4)2.2静力水准仪结构 (4)2.3静力水准仪特点 (5)2.4静力水准仪传感器 (5)2.5传感器的结构和工作原理 (5)2.6静力水准仪的读数与计算 (6)2.6.1读数 (6)2.6.2计算 (6)2.6.3说明 (6)2.7静力水准仪的数据传输 (7)2.7.1数据传输注意事项 (7)2.7.2数据传输电缆 (7)2.7.3数据传输接线方法 (7)2.8静力水准仪的安装 (7)2.8.1测墩安装 (8)2.8.2墙壁安装 (8)2.8.3安装地板和安装架的固定 (9)2.8.4贮液容器的安装 (9)2.8.5连接通液管 (9)2.8.6系统充液 (9)2.8.7安装传感器 (10)2.8.8安装通气管 (10)3系统软件简介 (10)1静力水准系统静力水准系统是测量两点间或多点间相对高程变化的精密仪器。
主要用于大坝、核电站、高层建筑、矿山、滑坡、桥梁等垂直位移和倾斜的监测。
静力水准系统一般安装在被测物体等高的测墩上或被测物体墙壁等高线上，通常采用HC-C800一体化模块化自动测量单元采集数据，通过有线或无线通讯与计算机连接，从而实现自动化观测。
1.1系统的结构静力水准系统的结构由静力水准仪及安装架、液体连通管及固定配件、通气连通管及固定配件、干燥管、液体等组成。
安装方式分为测墩式安装和墙壁式安装两种方式，视现场条件和设计要求选定，如图示1。
●静力水准系统结构示意图示1(模型)1.2系统的工作原理静力水准系统又称连通管水准仪，系统至少由两个观测点组成，每个观测点安装一套静力水准仪。
静力水准仪的贮液容器相互用通液管完全连通，贮液容器内注入液体，当液体液面完全静止后系统中所有连通容器内的液面应同在一个大地水准面上▽O，此时每一容器的液位由传感器测出，即初始液位值分别为：H10、H20、H30、H40、·····H i0，如图示2。
假设被测物体测点1作为基准点，测点2的地基下沉，测点3的地基上升，测点4的地基不变等等，当系统内液面达到平衡静止后形成新的水准面▽i0，则各测点连通容器内的新液位值分别为：H1、H2、H3、H4······H i，如图示3。
系统各测点的液位由静力水准仪传感器测得，各测点液位变化量分别计算为：△h1=H1-H10、△h2=H2-H20、△h3=H3-H30、△h4=H4-H40······△h i=H i-H i0。
其中计算结果：△h i为正值表示该测点贮液容器内的液面升高，△h i为负值表示该测点贮液容器内的液面降低，如图示3。
在此，选定测点1为基准点，则其它各测点相对基准点的垂直位移(沉降量)为：△H2=△h1-△h2、△H3=△h1-△h3、△H4=△h1-△h4、······△H i=△h1-△h i。
其中计算结果：△H i为正值表示该测点地基抬高，△H i为负值表示该测点地基沉降，如图示3。
如果知道两测点间的水平距离L，则两测点间相对倾斜的变化也可算得，如图示3。
●静力水准系统工作原理图示2●静力水准系统工作原理图示3依照上述原理，在静力水准仪的系统中，不但可以观测两测点间的相对垂直位移，也可在建筑物及其它地基内布置多个测点并连成系统，并选一稳定不动的测点做为基准点，来观测各测点相对基准点的垂直位移(沉降量)。
往往基准点是相对恒定的或者是可用其它方式准确测定的点，精确计算各点的绝对垂直位移，必须核定基准点地基的沉降变化量。
对于多测点的静力水准系统，每个测点的静力水准仪均需加接三通接头，使各测点贮液容器用水管连通，各点容器上部与大气连通，且各点安装高程应基本相同，基准点必须稳固。
2静力水准仪2.1背景技术目前在我国推广应用的静力水准仪技术中主要使用的传感器为：振弦式、电容式、光电式、差动变压器式等。
以上形式的仪器共同的弱点是损坏率高，长期稳定性差，需要定期的重新标定，维护费用高，信号输出形式固定适应性差。
其中有些传感器安装要求较高，必须专业技术人员安装；有些传感器测量精度较差，可靠性方面存在缺陷等等。
本系统所述的静力水准仪使用磁致伸缩液位计作为传感器，型号为JL-1。
该传感器是利用磁致伸缩原理开发出的新一代高精度液位测量产品，是一种非接触式液位测量传感器。
传感器浮子在测杆上的位置随贮液容器内液位的变化而同步变化，通过二次仪表可测得变化数据，从而计算出液位的变化量。
本静力水准仪所用传感器能有效地克服其它类型传感器所存在的以上问题,具有高精度、高稳定性、高可靠性、安装简便等优点。
2.2静力水准仪结构本文着重介绍HC-J100式静力水准仪，其结构主要由观测电缆、传感器、水平泡、气管接头、通气管、加液塞、上端盖、贮液筒、防冻液、下端盖、通液管接头、通液管、底板、调节螺栓、安装架等部件组成，如图示4。
●JL-1型磁致伸缩式静力水准仪结构图示42.3静力水准仪的特点本HC-J100式静力水准仪的特点：1.采用有机玻璃管作为贮液容器，透明度好，可以直观的反应容器内液面的高度便于目测。
2.上下端盖采用铝合金材料制成，表面氧化发黑处理，及轻便又防锈。
3.传感器采用全不锈钢制造永不生锈，外部全封闭式结构，防水性能好。
4.传感器安装采用螺纹连接固定，无需其它附件，及简单又牢靠。
5.上端盖或底板上装有水平泡，便于仪器的安装调平。
6.安装架装有3套调节螺栓对仪器底板形成3点支撑，便于仪器的安装调平7.安装架适用在测墩和墙壁安装，无需增加附件，固定简单方便。
2.4静力水准仪传感器HC-J100式静力水准仪采用的传感器，是利用磁致伸缩原理开发出的新一代高精度液位测量产品，是一种非接触式液位测量传感器。
具有高分辨率、高精度、高稳定性、高可靠性、响应时间快，工作寿命长等优点。
主要特点：直线测量，绝对位置输出；非接触式连续测量，永不磨损；传感器不用重新标定，也不用定期维护；输入/输出多种选择，可选择电压、电流模拟信号输出，RS485数字信号输出；安装简单方便与其它液位计相比有明显的优势。
●传感器的主要技术指标1.测量范围：0～50mm(超量程可达70mm以上)2.供电电压：+12VDC±10%3.输出电流：4～20mA4.负载能力：电流信号输出最大负载200Ω5.系统测量最小值：≤0.5mm6.线性度：≤±0.5%FS7.不重复性：≤0.5%FS8.滞后：≤0.5%FS9.工作温度：－25～＋80℃10.温度影响：≤0.007%FS/℃2.5传感器的结构和工作原理JL-1型静力水准仪所使用的磁致伸缩液位传感器主要由测杆、电子仓、观测电缆以及套在测杆上的非接触磁浮球组成,如图示5。
●JL-1型磁致伸缩式量水堰计传感器的工作原理磁致伸缩液位传感器的测杆内装有磁致伸缩线(波导丝)，测杆由不导磁的不锈钢管制成，可靠地保护了波导丝。
工作时，由电路产生一起始脉冲，起始脉冲在波导丝中传输时，产生沿波导丝方向的旋转磁场，当这个磁场与浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被电子拾能机构所感知并转换成相应的电流脉冲，测量电路计算出两个脉冲之间的时间差，即可精确地测出被测液位值。
2.6静力水准仪的读数与计算2.6.1读数1.手动采集数据可使用HC-1212型读数仪直接读取模数F。
2.自动采集数据可使用HC-C800分布式模块化自动测量单元测量(模数F=读数×100，小数点后4舍5入)。
3.计算机读取(使用专用软件，直接读取工程值）。
2.6.2计算1.静力水准仪基准点液位变化量△h j(mm)可按下列公式计算：△h j=K j(F j－Fo j)在此：K j—静力水准仪基准点传感器系数(mm/F)F j—静力水准仪基准点的当前读数(F)Fo j—静力水准仪基准点的初始读数(F)2.静力水准仪各观测点液位变化量△h i(mm)可按下列公式计算：△h i=K i(F i－Fo i)在此：K i—静力水准仪观测点传感器系数(mm/F)Fo i—静力水准仪观测点的初始读数(F)F i—静力水准仪观测点的当前读数(F)3.各观测点沉降或抬高的变化量△H i(mm)可按下列公式计算：△H i=△h j－△h i=K j(F j－Fo j)－K i(F i－Fo i)2.6.3说明1.当静力水准仪观测计算值△H i为负值时表示观测点地基沉降。
2.当静力水准仪观测计算值△H i为正值时表示观测点地基抬高。
3.在正常工作范围内温度的变化对系统本身的影响很小，温度修正系数远远小于最小读数，可忽略温度对系统的影响。
2.7静力水准仪的数据传输2.7.1数据传输注意事项数据传输电缆线必须避开大功率电源、射频信号源和其它有噪声的传输线等。
电缆的屏蔽线必须完好无断线，用二次仪表读取数据时传感器的屏蔽线必须连接仪表地端。
二次仪表必须具备防雷措施。
2.7.2数据传输电缆传感器的引线方式为屏蔽电缆直接出线(红、黑、绿、白四芯屏蔽线),电源的地线可以和信号地线共用短接。
传输电缆选用相同型号的四芯屏蔽电缆。
2.7.3数据传输接线方法1.电源＋12VDC±10%：红色线接电源正极，黑色线接电源地端。
2.模拟电流信号：绿色线接二次仪表的信号输入正极,白色线接二次仪表的信号输入负极。
3.数字信号(RS485)：绿色线接A,白色线接B。
2.8静力水准仪的安装静力水准仪的安装根据现场的状况或设计要求分为两种方式：一种方式为测墩安装，此方式是用安装地板将静力水准仪安装在标高相同的测墩上，如图示6。
另一种方式为墙壁安装，此方式是用安装架将静力水准仪安装在墙壁的等高线上；如图示7。
●说明：系统如果是多点观测(3点以上)，应考虑设置主通液管，各测点静力水准仪的通液管应加装三通接头与主通液管连通，使用这种方法的好处是可缩短液面平衡静止的时间。
2.8.1测墩安装首先根据设计要求在观测建筑物(如大坝的廊道地基、马道地基，各种隧道地基等）建造相同标高的测墩,测墩的尺寸≥400mm×400mm,高度根据各测点的设计标高而定。
建造测墩时可将静力水准仪安装地板预埋在测墩上面的中心位置，也可测墩建好后用膨胀螺栓将静力水准仪安装地板固定在测墩上面的中心位置。
所有安装地板预埋或用膨胀螺栓固定前应将三个调节螺栓装配在安装地板上。
静力水准仪安装地板固定好后其标高应基本相同。
